Способ выравнивания здания, соружения

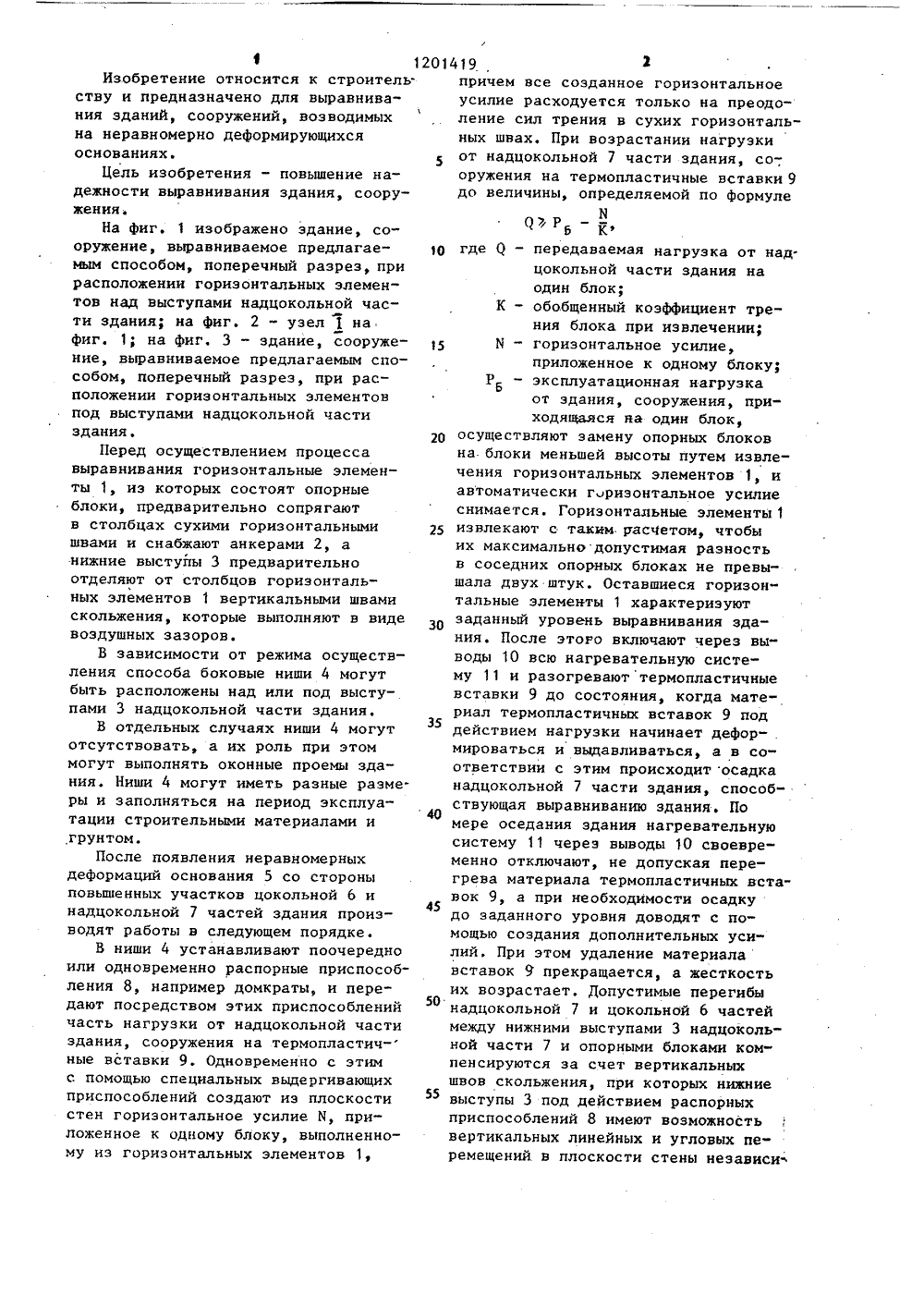

201201Изобретение относится к строитель. ству и предназначено для выравнивания зданий, сооружений, возводимых на неравномерно деформирующихся основаниях. 5Цель изобретения - повышение надежности выравнивания здания, сооружения.На фиг. 1 изображено здание, сооружение, выравниваемое редлагае О таам способом, поперечный разрез, при расположении горизонтальных элементов над выступами надцокольной части здания; на фиг. 2 - узел 1 на фиг. 1; на фиг, 3 - здание, сооружение, выравниваемое предлагаемым способом, поперечный разрез, при расположении горизонтальных элементов под выступами надцокольной части здания.11 еред осуществлением процесса выравнивания горизонтальные элементы 1, из которых состоят опорные блоки, предварительно сопрягают в столбцах сухими горизонтальными 25 швами и снабжают анкерами 2, а нижние выстуйы 3 предварительно отделяют от столбцов горизонтальных элементов 1 вертикальными швами скольжения, которые выполняют в виде воздушных зазоров.В зависимости от режима осуществления способа боковые ниши 4 могут быть расположены над или под высту-. пами 3 надцокольной части здания.В отдельных случаях ниши 4 могут отсутствовать, а их роль при этом могут выполнять оконные проемы здания. Ниши 4 могут иметь разные размеры и заполняться на период эксплуатации строительными материалами и грунтом.После появления неравномерных деформаций основания 5 со стороны повышенных участков цокольной Ь и надцокольной 7 частей здания произ 45 водят работы в следующем порядке.В нищи 4 устанавливают поочередно или одновременно распорные приспособления 8, например домкраты, и передают посредством этих приспособлений часть нагрузки от надцокольной части здания, сооружения на термопластич- ные вставки 9, Одновременно с этим с помощью специальных выдергивающих приспособлений создают иэ плоскости стен горизонтальное усилие И, приложенное к одному блоку, выполненному из горизонтальных элементов 1,419,2причем все созданное горизонтальноеусилие расходуется только на преодоление сил трения в сухих горизонтальных швах. При возрастании нагрузкиот надцокольной 7 части здания, со-,оружения на термопластичные вставки 9до величины, определяемой по формулеМЪ Ргде- передаваемая нагрузка от над.цокольной части здания наодин блок;К - обобщенный коэффициент трения блока при извлечении;И - горизонтальное усилие,приложенное к одному блоку;РБ - эксплуатационная нагрузкаот здания, сооружения, приходящаяся на один блок,осуществляют замену опорных блоковна блоки меньшей высоты путем извлечения горизонтальных элементов 1, иавтоматически горизонтальное усилиеснимаетсяГоризонтальные элементы 1извлекают с таким. расчетом, чтобыих максимально допустимая разностьв соседних опорных блоках не превышала двух штук. Оставшиеся горизон"тальные элементы 1 характеризуютзаданный уровень выравнивания здания. После этого включают через выводы 10 всю нагревательную систему 11 и разогревают термопластичныевставки 9 до состояния, когда материал термопластичных вставок 9 поддействием нагрузки начинает дефор- .мироваться и выдавливаться, а в соответствии с этим происходит осадканадцокольнойчасти здания, способствующая выравниванию здания. Помере оседания здания нагревательнуюсистему 11 через выводы 10 своевременно отключают, не допуская перегрева материала термопластичных вставок 9, а при необходимости осадкудо заданного уровня доводят с помощью создания дополнительных усилий, При этом удаление материалавставок 9 прекращается, а жесткостьих возрастает. Допустимые перегибынадцокольной 7 и цокольной 6 частеймежду нижними выступами 3 надцоколь"ной части 7 и опорными блоками компенсируются за счет вертикальныхшвов скольжения, при которых нижниевыступы 3 под действием распорныхприспособлений 8 имеют возможностьвертикальных линейных и угловых пе"ремещений в плоскости стены независи3 1201419 4 мо от надцокольной 7 или окоц льной 6 тоянии онн полностью воспринимают частей здания. всю нагрузку от здания без видимыхПредварительное сопряжение гори- деформаций най на короткии, но достаточн эонтальных элементов 1 с химиухими гори- ныи промежуток времени для свободночзонтальными швами с о ной стод роныго выполнения работы по удалению обеспечивает без азР рушения свобод- части горизонтальных элементов 1; ное удаление элементов 1 при созда- р том состоянии они являютсяв разогретом с нии горизонтальных силий изу илий из плос- уже не только пластичным демпфером, кости стены, а с другой стороны обес- реагирующим на приходящуюся на него печивает в период эксплуатации надеж О нагрузку от собственного веса надную передачу всех нагрузок за счет .цокольной части .здания, но и элеменфрикционных связей в сухих швах по том компеномпенсирующим осадки вне завигов 1.поверхностям горизонтальных элемен- мости от деиствующей нагрузки иов 1.позволяющим в самое. короткое времяускорить осадку здания путем дополниПредварительное снабжение гари- тельного ефьного деформирования разогретого зонтальных элементов 1 анкерами 2 материалаобетериала термопластичных вставок 9 о еспечивает центровку горизонталь- на отдотдельных участках с помощью расных .усилий, равномерное распределе- порных приспособлеении, установленных ние напряжений в удаляемых элемен в нишах.тах 1 и равномерное формирование кон- Предлагаемь "в спосо обеспечиваетб б тактных касательных напряжений во быстроту и регулировку процесса осад- взаимодействующих с ними сухих гори- ки зданияд ния, повышает надежность и снимкость выравнивания. зонтальных швах, а также возможность жает трудоео, данныи способ может быстрого приложения горизонтальных 25 Кроме того данн усилий к намеченным для удаления быть использо ав н как для выравнивания горизонтальным элементам 1. здания, так и для натурного испытаВ предлагаемом способе термоплас- ния на различные виды воздеиствийч тичные вставки 9 приобретают новые вынужденных вертикальных неравномерфункции: в холодном неразогретом сос- ных деформац30ормации основания.
