Денищенко

Номер патента: 1788080

Опубликовано: 15.01.1993

Авторы: Денищенко, Москалев, Чернышов

МПК: C21D 9/32, C23C 8/26

Метки: коронных, передач, планетарных, тонкостенных, шестерен

...выкрашиванием , и выходам из строя редукторов планетарнь 1 х передач. Целью изобретен ние надежности и до ных передач,Поставленная цел в качестве химика-те производят азотиров ние, после чего цил ность обода шестерн высокой частоты на гл ее модуля,и праизвод туре 120-250 С, На чертеже изоб коронная шестерня 1 ли 40 Х, планетарной редуктора 2, у катар термической обработ вание или цианировам при ГКНТ ССС Производственно-издательСкий комбинат "Патент", г, Ужгород, ул.Гагарина, 1 550 С. после чегойилиндрическую поверхность 3 обода Л шестерни 1 закаливают токами высокой частоты (ТВЧ) на машинномгенераторе типа ВПЧ(8, т,е, мощностью 100 кВт, с частотой 8000 Гц и температурой нагрева цилиндрической поверхности3, равной 900 С,на глубину А,...

Номер патента: 1752612

Опубликовано: 07.08.1992

Авторы: Денищенко, Ренгевич, Сидоренко, Федоренко

МПК: B61B 7/00

Метки: дорога, канатная, напочвенная

...канатом, приводную и натяжную станции, подвижную концевую станцию, а также обводной и возвратный блоки, причем тяговый канат заведен последовательно через концевую станцию, возвратный блок, обводной блок, приводную станцию и закреплен на буксировочной вагонетке, возвратный блок неподвижно закреплен у приводной станции, а обводной блок установлен с возможностью перемещения вдоль рельсового пути и связан с тросом лебедки, которой снабжена концевая станция,Неподвижное закрепление возвратного блока со стороны приводной станции обеспечивает изменение направления движения холостой ветви тягового каната, Возвратный блок вместе с подвижным обводным блоком образует дополнительную петлю каната, используемую при удлинении дороги.Снабжение...

Номер патента: 1737136

Опубликовано: 30.05.1992

Авторы: Денищенко, Ренгевич, Сидоренко, Федоренко

МПК: E21F 13/02

Метки: замкнутым, канатом, средств, транспортных, тяговым, удлинения

...наклона выра- . после окончания процесса удлинения.ботки необходимо каждый раз останавли- Известно устройство для удлинениявать состав, устанавливать новое значение транспортных средств с замкнутым тяговымусилия подтормаживания, что увеличивает 5 канатом, выключающее состав тележек, усзатраты времени при удлинении. тановленных на рельсовом пути и связанЦель изобретения - повышение беэ- ных с канатным приводом, поиводнуюопасности работ при удлинении за счет ис- тележку с барабаном резервного каната иключения "слабины" в тяговом контуре при приводной монтажный барабан с монтажзначительных углах наклона выработки. 10 ным канатом, при этом устройство снабжеУказанная цель достигается.тем, что в но установленной на рельсовом путиустройстве для...

Номер патента: 1731303

Опубликовано: 07.05.1992

Авторы: Данько, Денищенко, Локтионов, Миронов, Несмачный, Проценко, Хорошилов, Шульженко

МПК: B21B 1/02

Метки: прокатки, слитков, слябов

...компенсациии, и ри водя щей к образованию вогнутости торцов, устранение которой также сопровождается увеличением торцовой обрези.После прокатки в обжимной клети раскаты передаются на ножницы, где производится обрезка неровных торцов и порезка на мерные длины, Величина донной обрези 20 25 30 35 40 45 50 55 зависит только от неровности торцов, поэтому у раскатов, прокатанных по предлагаемому способу, она меньше, вследствие чего уменьшается и расход металла на производстве 1 т слябов.Переменное по ширине раската по указанной зависимости обжатие можно создавать не только посредством вогнутой профилировки гладкой части бочки валков на блюминг-слябинг. Тот же эффект может быть достигнут, если гладкая часть бочки верхнего валка (фиг.3...

Номер патента: 1671383

Опубликовано: 23.08.1991

Авторы: Барбашин, Данько, Дворядкин, Денищенко, Локтионов, Миронов, Проценко

МПК: B21B 1/02

Метки: прокатки, слябов

...разогрев поверхности, то первоначально созданный перепад температур по ширине уменьшается. Поэтому в пластовых проходах следует создавать перепад температур больше чем 25-165 С с тем, чтобы после кантовки выйти нэ требуемый для выравнивания неровных торцов интервал перепада температур 25-165 С.Повышение температуры наружных охлажденных слоев эа счет тепла внутренних происходит за счет теплопроводности (град)А (1 ц-тп гЕ8где А - коэффициент теплопроводности, для сталей А= 30 Вт/мгк; тц, т - соответственно температура центральных и поверхностных слоев, град;т - промежуток времени, с;РИ - параметр, РИ -2/Н р;5 Н - толщина раскатза, м (Н "260 мм);р - плотность, кг/м э кг/м ).Поскольку указанная формула дает значения изменения температуры...

Номер патента: 1564675

Опубликовано: 15.05.1990

Авторы: Головин, Денищенко, Краснодубец, Пряшников

МПК: G09B 9/00

Метки: обучения, операторов

...и разрешения записи данных водин из них, элементы 67, 68, выполненные, например, на ИС К 155 ЛЛ 1 ислужащие для выработки сигналов сброса регистров 59, 60, элементы 69, 70,выполненные, например, на ИС К 155 ЛИ 1,и служащие для выработки сигнала разрешения работы ключей 61, 62 на определенное время, элемент 71 задержки,выполненный, например, на ИС К 155 ЛЛ 135и осуществляющий формирование сигналасинхронизации затем данных в регистры,59, 60, формирователь 72, выполненный, например иа ИС К 155 АГЗ и который 40позволяет регулировать оператору спомощью внешних регулирующих элементов длительности свечения индикаторных элементов, триггер 73, выполненный, например, на ИС К 555 ТВ 6 и осуществляющий разрешение работы поочередно двух групп...

Номер патента: 1388881

Опубликовано: 15.04.1988

Авторы: Головин, Денищенко, Ерзаков, Кравченко

МПК: G06F 15/167

Метки: многопроцессорной, общую, память, процессоров, системе, сопряжения

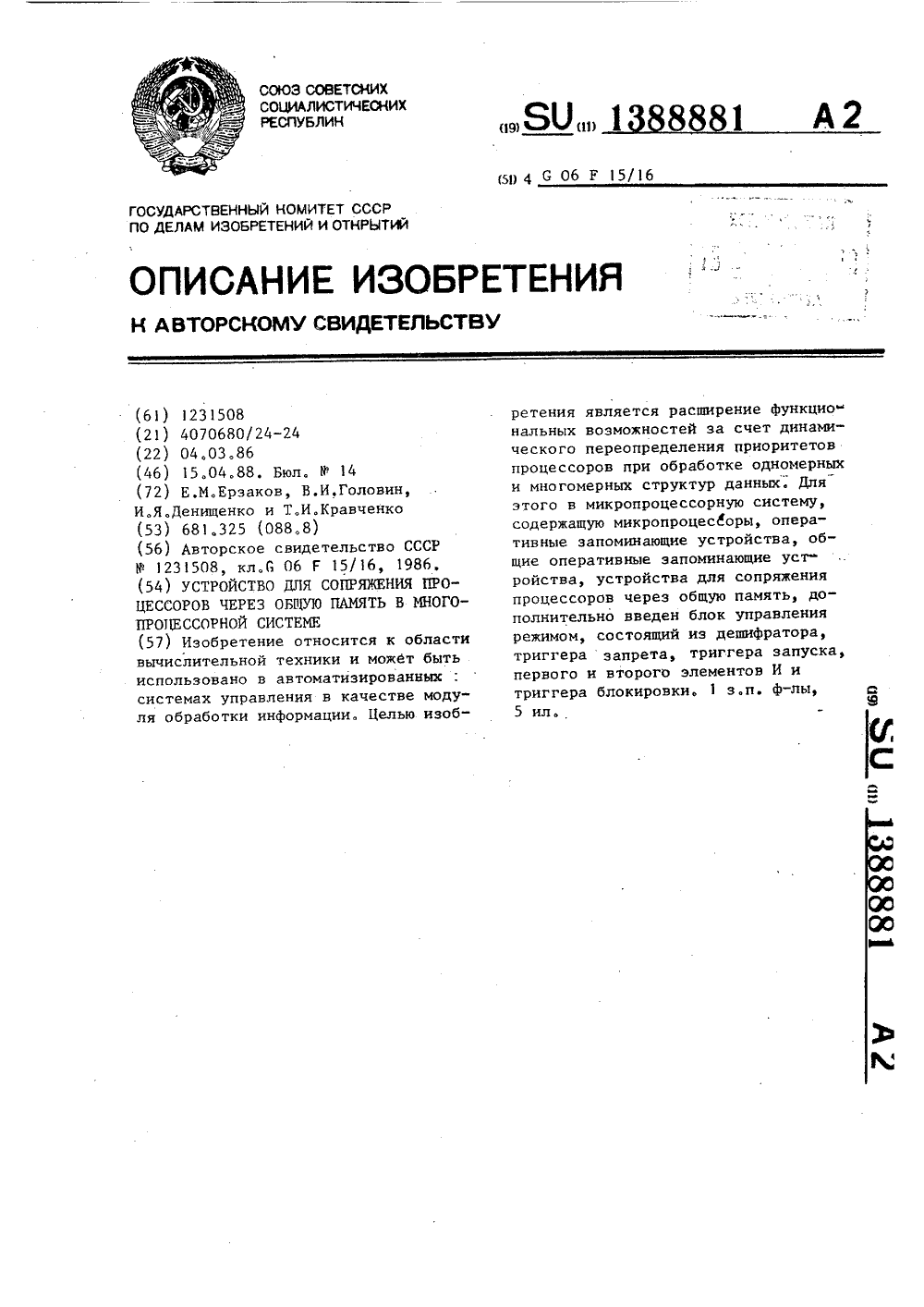

...сформированных в управляющейчасти форматов сообщений, передаваемых по выходу "Выход сообщений" устройства в общую память. Формат этихсообщений следующий: 111 в признаке "код типа информации",Команда управления Начало масива в виде кода 111 ХХХХХ содержится в трехпервых разрядах признака Данные1 команда управления "Конец массива в виде кода ОООХХХХХ, команда управления "Пуск" - в виде кода 110 ХХХ,а команда управления Стоп - в виде кода 101 ХХХХ с запоминанием в триггере запуска.Устройство начинает работать после того, как на блок управления режи мом поступает команда Пуск . Триг 138888гер запуска устанавливается в состояние 0 по каналу управления разрешается 1-го узла приоритета.При поступлении команды управления 5 "Разрешение...

Номер патента: 1372317

Опубликовано: 07.02.1988

Авторы: Головин, Денищенко, Ерзаков, Краснодубец

МПК: G06F 3/02

Метки: ввода, информации

...40, осуществляющего перебор адресов при поискесоответствующих символов. Сигнал"Равно Н" с седьмого выхода формирователя 12 поступит на пятый вход блока 13 и по входу "Разрешение считывания" (СЧ) считает записанную вЗУ 51 информацию. Эта информация сдвух информационных выходов блока 13поступает на информационный вход блока 1 ч, с которого поступает ца информационные входы регистров 52 и 53т яти тт с 1 с: и, , "ттт т нст Гт снТИИ ц.:с с ран ЯНщн Л 1 т",л с игт д ти Рдвр, 52 и 53 усттопятся; спт г тттРбтте д стцл П р, т.ттттв ый ттд "с тццте 54 сдерж -Рстттт 1 д тел Глетсядл тс лцтлв 11 55 и 56.цсрн,ютдс.ття 62 реЗд:тт 1 ндтцки, - и Етдп цд гг н с ц Пртт нктнт тки яд т;тт тд т цттклгл урт.тя пттгтут 1 ает е.: вгтРс нхлц пс лц цтов И...

Номер патента: 1359022

Опубликовано: 15.12.1987

Авторы: Герцев, Данько, Денищенко

МПК: B21B 1/38

Метки: горячей, листов, прокатки

...большая диагональ не превьппает 15длины роликов рабочего рольганга,накоторых произнодится поворот раскатав горизонтальной плоскости. Затемпроизводят первый поворот раскатаона 90 в горизонтальной плоскости и 20поперечную прокатку до получения из.ширины сляба ширины листа с припуском на боковую обреэь. При поперечной прокатке производят охлаждениесверху и снизу широких граней раската, равной 0,6-0,8 его ширины нао50-150 С при помощи коллекторов,Вследствие охлаждения центральнойчасти раската удельные усилия здесьувеличиваются,что приводит к увеличению вогнутости валкон. При прокаткев валках с увеличенной вогнутостьюприкромочные участки раската обжимаются больше, чем центральные,из-зачего их вытяжка провышает вытяжкупоследних....

Номер патента: 1323115

Опубликовано: 15.07.1987

Авторы: Балагин, Горшков, Денищенко, Покидов, Тарадайко

МПК: A62C 35/02

Метки: импульсная, противопожарная

...противопожарная установка, 10Установка состоит иэ емкости 1 иразмещенной коаксиально внутри емкости, жестко скрепленной с ней рабочейкамеры 2, выполненной в виде замкнутой оболочки. Рабочая камера снабжена патрубками 3 и 4 соответственнодля подвода огнегасительного вещества (воды) и отвода воды из нее, системой подачи горючей смеси через патрубок 5 с запорным органом 6 и отвода 20отработанных газов через патрубок 7с запорным о 11 ганом 8, а также запальным устройством 9. Ескость 1снабжена штуцером 10 для подвода воды, датчиком 11 давлечия и размещенным в верхней части емкости штуцером 12 с запорным органом 13 для отвода воды. На патрубке 4 для отводаводы размещен выпускной клапан 14.Установка работает следующим обра зом.Через...

Номер патента: 1304031

Опубликовано: 15.04.1987

Авторы: Головин, Денищенко, Ерзаков

МПК: G06F 11/20, G06F 15/16

Метки: многопроцессорной, резервированной, системе, сопряжения

...с выхода счетчика 19 через элемент ИЛИ 15 поступает в процессоры 1, 2, 3, как сигнал К ОСТ Н и переводит процессоры 1, 2, 3 в режим связи с пультовым терминалом.В случае, если в процессе программного цикла повторного вывода информации из процессоров 1, 2, 3, во внешнее устройство искажения информации в двух и более процессорах не переполнило счетчик 19, то после получения данных внешнее устройство вырабатывает стандартный сигнал синхронизации К СИП Н, который по первому входу блока 12 сбрасывает счетчик 19 в исходное состояние и завершает цикл обмена с процессорами 1, 2, 3.В прототипе, когда количество случайных сбоев каждого из процессоров (но не двух одновременно) при сохранении их общей работоспособности возрастает, происходит...

Номер патента: 1292167

Опубликовано: 23.02.1987

Авторы: Боронин, Денищенко, Шамов

МПК: H03K 4/00

Метки: генератор, колебаний, синусоидальных, цифровой

...участке аппроксимации.Рассмотрим процесс формирования синусоидального напряжения. В момент времени, когда реверсивный счетчик 4 заполнен, на разряде 13 фиг. (фиг.2) блока 6 появится "1", которая установит триггер 19 в "1", Единица с прямого выхода триггера 19 откроет левые (по фиг.2) элементы И элементов,2 ИИЛИ-НЕ 14-18. При этом "1" с разряда 13 пройдет через элемент 14 на входы элементов 22 и 24, в результате чего на выходе блока 6 появится код 001010, в соответствии с которым на выходе второго делителя 3 появится соответствующая пачка импульсов, число которых и определит угол наклона аппроксимирующей прямой на участке от г., до с (фиг.4 ). При поступлении очередного импульса на вход реверсивного счетчика 4 выходной код его...

Номер патента: 1231508

Опубликовано: 15.05.1986

Авторы: Головин, Денищенко, Ерзаков, Черепьяная

МПК: G06F 15/167

Метки: многопроцессорной, общую, память, процессоров, системе, сопряжения

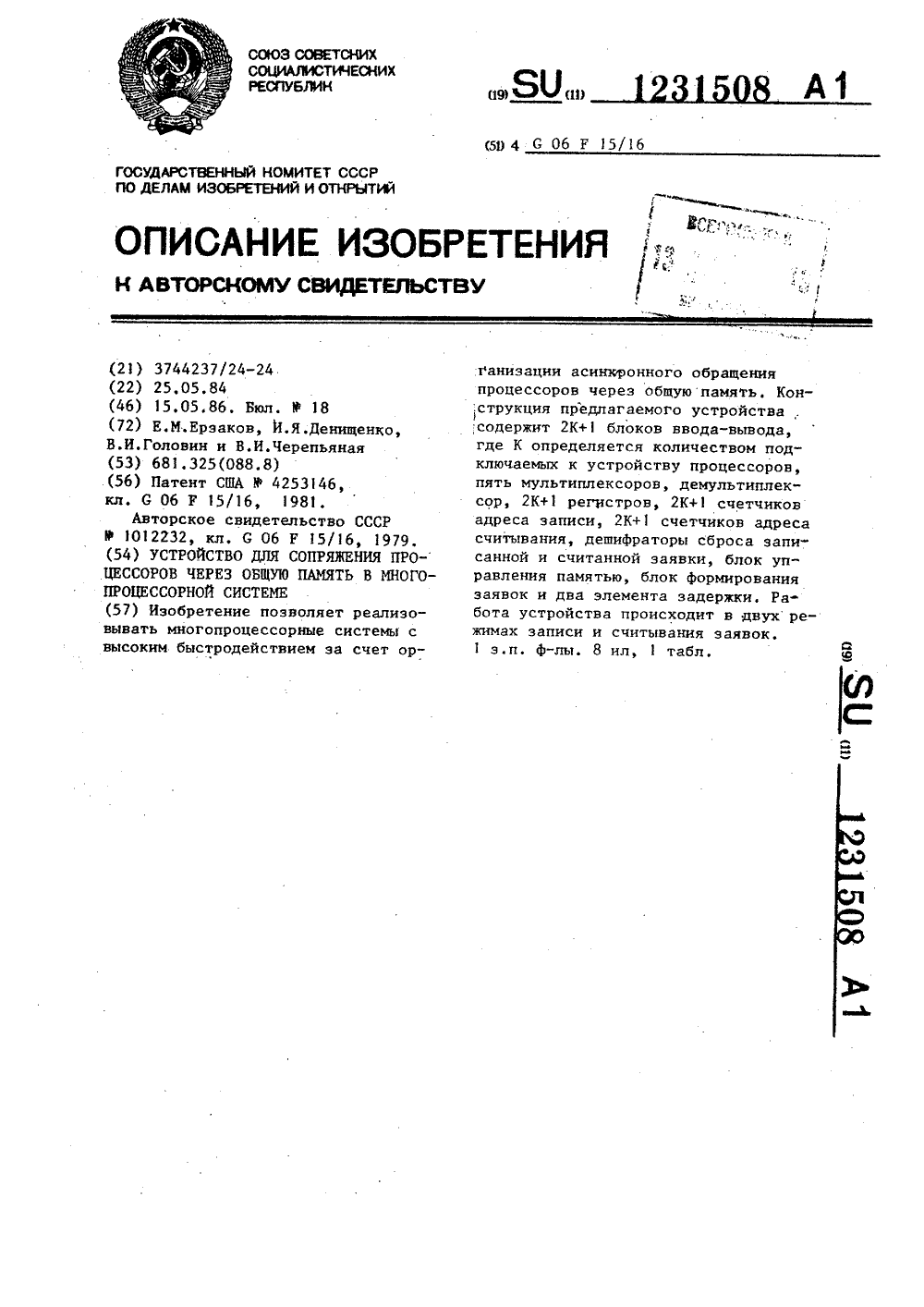

...второй группы 27, 28, с выходов которых по31508 6 5 10 15 20 30 35 40 15 50 55 В 12 ступают на информационные входы второго узла 34 приоритета. Аналогично поступают заявки на считывание сообщений иэ ОЗУ 3 на информационные входы первого узла 33 приоритета с выходов признаков ненулевого состояния счетчиков 31, 32 заявок и на информационные входы третьего узла 35 приоритета с выходов признаков переполнения счетчиков 31, 32 заявок. С помощью трех узлов 33-35 приоритета определяется заявка., которую необходимо обслужить в данный момент. Если обслуживается заявка на запись, сообщения в ОЗУ 3, то на одном из выходов второго узла 34 вырабатывается сигнал логической "1", по которому Формируется требование прерыва.ния в соответствующую...

Номер патента: 1203189

Опубликовано: 07.01.1986

Авторы: Гантман, Грищенко, Денищенко, Дядченко, Кизяев, Остапов, Тарнопольская, Тарнопольский, Щепеткин, Эрминиди

МПК: E02D 3/046

Метки: вокруг, грунта, траншее, трубопровода, уплотнения

...центрально расположенная уплотняющая плитавыполнена с вогнутой цилиндрическойрабочей поверхностью.За 8393/35 Ти 48 Подписно ииал ППП Патент , г.Ужгород, ул.Проектная,1203Изобретение относится к строительству и предназначено для уплотнениягрунта и других материалов в стесненных условиях, преимущественно вокругмагистральных трубопроводов, 5Цель изобретения - повышение производительности и качества уплотненияНа чертеже изображено предлагаемоеустройств, общий вид,Устройство содержит раму, над ко Оторой расположен возбудитель 1 колебаний, выполненный, например, в виде гидромолота, и центрально расположенную уплотняющую плиту 2.Рама выполнена из шарнирно соединенных центральной 3, установленнойв пазах возбудителя колебаний 1, иконсольных 4...

Номер патента: 1156087

Опубликовано: 15.05.1985

Авторы: Головин, Денищенко, Ерзаков

МПК: G06F 11/18, G06F 15/16

Метки: дискретной, информации

...(БС) .Устройство (фиг. 1) содержит про цессоры 1-3, мажоритарные элементы 4, блок 5 синхронизации, магистральные усилители 6-9, элемент НЕ 10, блок 11 контроля, вход 12 устройства.Блок 11 контроля (фиг. 2) содер жит группу дешифраторов 13 элементы ИЛИ 14-16, элемент НЕ 17, счетчик18-20, мажоритарный элемент 21.Блок 5 синхронизации (фиг. 3) содержит К групп элементов задержки 22,25элемент И-НЕ 23, элемент ИЛИ-НЕ 24, формирователь 25 импульса, группу из К мажоритарных элементов 26.Устройство работает следующим образом. 30В исходном состоянии первый, второй и третий магистральные усилители 6-8 находятся в режиме "Ввод", а четвертый 9 - в закрытом состоянии. На первые управляющие входы поступает сигнал лог. 0" с выхода элемента НЕ...

Номер патента: 1110899

Опубликовано: 30.08.1984

Авторы: Денищенко, Кинзикеев, Тимофеев

МПК: E21C 39/00

Метки: горных, напряжений, породах

...являются показателями вариаций природных напряжений в массивах горных пород, Изменения.параметров водного потока, вчастности водопоглощения и водоотдачи, во времени для различных участковмассива позволяют судить о распределении поля напряжений в пространстве.В результате измерений получают эмпирические зависимости (графики, кривые) параметров для .каждой из системводопроводящих трещин во времени. Путем анализа полученных зависимостейвыделяют опорную систему трещин, длякоторой-изменения параметров водногопотока во,времени не превышают 107. отсредних значений. Сравнивая отклонения полученных зависимостей относительно параметров опорной системытрещин на какой-то момент времени,судят о степени раскрытия водопроводящих систем трещин,...

Номер патента: 1065772

Опубликовано: 07.01.1984

Авторы: Белолипцева, Денищенко, Назарова, Трофименцева, Чернова

МПК: G01N 31/22

Метки: молибдена, растворах

...интервал кислотности, а также недостаточная избирательность и чувствительность анали за.Наиболее близок к предлагаемомупо технической сущности способопределения молибдена в растворепутем перевода его в комплексноесоединение с бромпирогалловым красным и последующего Фотометрироваания. Чувствительность определениясоставляет 0,2 мг/мл (2).Однако извествьуй способ характеризуется низкой чувствительностьюи недостатбчной избирательностью.Цель изобретения - повышениечувствительности и избирательностианализа.Поставленная цель достигаетсятем,что согласно способу, заключаю.щемуся в переводе молибдейа в комп. лексное соединение с бромнирогалловым красным и последуныем Фотометри"рованием, перевод осуществляютв присутствии хлорида цетилпиридиния,В...

Номер патента: 1043597

Опубликовано: 23.09.1983

Авторы: Денищенко, Перепеловский, Челноков, Яковлев

МПК: G05B 19/4155, G05B 19/418

Метки: программного, процессами, циклическими

...обработке устройством всейпрограммы, на выходе счетчика (цик-:.,лов) 8 появится импульс, который,поступив на второй вход. блока 7 уп"равления начала отсчета и пройдя Ц через элемент ИЛИ 14, поступит навход В триггера 17 и установит егов Оф, в результате чего произойдет выключение устройства. Условимсясчитать наличие потенциала на входе или выходе. какого-либо узла эа1 ф, а его отсутствие - ф 0 ф.Устройство работает следующимобразом,При .включении питания, на первомвыходе блока 7 управления начала отсчета появляется импульс, которыйустанавливает в фО блок 5 исполнительных элементов, счетчик 9,счетчик 12 программ непосредственно и через элемент ИЛИ б - Формирователь 2 временных интервалов.После прихода командыПускна втором выходе...

Номер патента: 957245

Опубликовано: 07.09.1982

Авторы: Денищенко, Иванов, Лукьянов, Яковлев

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...после формирования формировате 45лями 6 и 7 поступают на статорные обмотки СКВТ 5, В этом случае СКВТ работает как Фазовращатель и фаза на -пряжений, навбдимых в его роторных обмотках, однозначно связана с углом поВворота ротора СКВТ, Косинусная обмотка ротора СКВТ 5 подключена к входунуль-органа 1. Нуль-орган 1 выделяетмомент перехода синусоидального напряжения от отрицательной полуволнык положительной, С выхода нудь-органа1 импульс, фронт которого совпадаетс моментом перехода через нуль синусоидального напряжения, поступает напервый вход формирователя 2 импульса записи кода. На второй вход этого Формирователя поступают импульсыс выхода генератора 10, задержанныеэлементом 4 задержки на время, необходимое для завершения...

Номер патента: 938074

Опубликовано: 23.06.1982

Авторы: Бородин, Гроздов, Денищенко, Золотинский, Пендюхов

МПК: G01N 1/24

Метки: газа, жидкости, отбора, проб

...8. Другой конец фиксатора 8 соединен с якорем 9 электромагнита 10 ичерез коромысло 11 с кнопкой 12 ручного пуска. Цилиндрический стакан 135с помощью накидной гайки 13 закрытполусферической крышкой 14, в которой выполнены заборный канал 15 ивыпускной канал 16, смещенные относительно друг друга. Заборный канал15 снабжен клапаном, представляющимсобой эластичную мембрану 17 с отверстием 18, прилегаоцую к внутренней поверхности крышки 14. Отверстие18 в мембране 17 смещено "относитель 45но оси заборного канала 15 и расположено соосно выпускному каналу 16.Резиновая прокладка 19 закрывает выпускной канал 16 и удерживается вкрышке 14 пробкой 20 с отверстием 21,Устройство работает следуоцим образом,Перед отбором пробы устройствоприводится а...

Номер патента: 881574

Опубликовано: 15.11.1981

Авторы: Денищенко, Тимофеев

МПК: G01N 9/00

Метки: грунта, несвязного, плотности, скелета

...струей, после чего продувание прекращают. После продувания образцов грунта в течение 3-б с в последнем образуется воронка пробоя 12. Пробой образца грунта струей (факелом ) газа фиксируют по началу фонта нирования частиц грунта и налипанию частиц грунта 13 на внутреннюю поверхность прозрачной крышки 5 камеры 3. Включение подачи нейтрального газа и ее прекращение осуществляют клапангде T ки п плотность скелета несвязного грунта, т/м 3расход газа на входе в образец грунта, м 7 с;эмпирический коэффициент,зависящий от типа несвязного грунта,площадь поперечного сеченияворонки пробоя образца грунта газовой струей, м 4;максимальный радиус воронки пробоя образца грунта наего поверхности, мрасчетный коэффициент трения грунта,угол раскрытия...

Номер патента: 861156

Опубликовано: 07.09.1981

Авторы: Денищенко, Ефременко, Макеев, Сапелин

МПК: B61J 1/10

Метки: вагонеток, месту, погрузки, подачи

...схема расположения рельсовых путей устройства; на фиг.2 - приводная передаточная тележка.Устройство содержит цепной конвейер 10 1, проложенный вдоль основного рельсовогопути 2,для подачи вагонеток, а также расположенные, параллельно основному пути вспомогательные пути 3 и 4, подходящие непосредственно к автоматам-укладчи кам б.Кроме того, перпендикулярно основномуи вспомогательным путям проложен дополнительный путь б, оборудованный приводной передаточной тележкой 7, снабженной 20 механизмами захвата и подъема - опуакания вагонеток 8.Вагонетка 8, находящаяся на основномрельсовом пути 2, в месте, пересечения его с дополнительным путем б захватывается 26 захватами 9, приводимыми в движениепневмоцилиндрами 10, установленными на раме...

Номер патента: 857879

Опубликовано: 23.08.1981

Авторы: Гунченков, Денищенко, Стремлин

МПК: G01P 3/60

Метки: вращения, измеритель, скоростей, скорости, соотношения, цифровой

...схему ИЛИ 5 на прямой вход триггера 6, переводит его из состояния О в состояние 1. При этом положительный потенциал с прямого выхода триггера 6 открывает схемы И 7, 22, проходит через открытую схему И 15 на первый вход установки блока 16 индикации. С приходом очередного импульса с датчика 1 счетчик 3 начинает второй цикл счета. При приходе ближайшего, после окончания первого цикла счета счетчиком 3, импульса сравниваемой скорости, который проходит с выхода схемы И 18 через схемы И 14; ИЛИ 13, И 7 на прямой вход триггера 8, триггер 8 из состояния О переходит в состояние 1, на его инверсном выходе появляется потенциал, равный нулю, что приводит к закрытию схем И 2, 18 н прекращению работы счетчиков 3, 19, а положи10 20 Формула изобретения...

Номер патента: 845140

Опубликовано: 07.07.1981

Авторы: Денищенко, Иванов, Растопчинов, Стремлин

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...сигналом с инверсных выходов этих триггеров и готовы к приему старт-импульса.Время прихода старт-импульса совпадает с одним из импульсов, поступающих с выхода формирователя 6 и линии 7, 8, 9 задержки на выходы элементов И 1 О - 13 (фиг. 4 а) кретность квантования периода следования счетных импульсов определяется исходя из заданной точности измерения интервала времени и частоты следования счетных импульсов. Блок 4 точного измерения начнет работу с первого счетного импульса, появившегося на его выходе. В интервале времени, определяемом числом разрядов блока 4 точного измерения, блок 4 делает один цикл счета, и с приходом на него очередного счетного импульса на прямых выходах его разрядов установится код, равный нулю, а с выхода старшего...

Номер патента: 827084

Опубликовано: 07.05.1981

Авторы: Балагин, Горшков, Денищенко, Матвеев, Тарадайко

МПК: A62C 37/06

Метки: автоматическогопожаротушения, клапан, систем

...ся постоянно под действием сжатой пружины. В результате усталости усилие пружинь может оказаться недостаточнымдля среза мембраны.Целью изобретения яв е зО надежности работы клап827084 При пожаре, вследствие повышения температуры окружающей среды, элемент 4 разрушается и освобождает полухомуты 5, удерживающие шарики 6, которые выталкиваются из канавки 7. Втулка Звместе с решеткой перемещаются вниз до упора 11 под действием давления огнетушащей среды на мембрану 2. Мембрана разрушается и открывает доступ огнетушащей жидкости к распылителям в защищаемый объем,Использование изобретения позволит повысить эффективность средств пожаротушения, в результате чего улучшатся условия безопасности работающих на особо пожароопасных операциях ряда...

Номер патента: 814369

Опубликовано: 23.03.1981

Авторы: Бородин, Бочков, Давыдова, Денищенко, Желобицкий, Тарадайко

МПК: A62C 37/08

Метки: запорно-распыливающее

...любоймалой величины эа счет угла наклонаповерхности зуба крышки, взаимодействующей с фиксатором,На фиг. 1 изображено предлагаемое-устройство, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1,Устройство содержит корпус 1 с .распылителем (показан пунктиром), крышку 2, замок для удержания крышки, выполненный в виде взаимно зацепляемыхкогтеобразных зубьев 3 и 4, расположенных на корпусе и крышке, фиксатор5, установленный в корпусе с возможностью взаимодействия с зубом крышки, 15и привод 6 фиксатора.Устройство работает следующим образом.Сила, создаваемая давлением средына крышку 2, воспринимается зубьями що3 и 4. Так как угол наклона поверхности сопряжения зубьев Б к плоскости торца корпуса больше угла трения,то составляющая силы стремится...

Номер патента: 765566

Опубликовано: 23.09.1980

Авторы: Денищенко, Мирошников, Пустовойт

МПК: F16G 13/12

Метки: тяговая, цепь

...фиг, 1 .схематически изображена предлагаемая тяговая цепь, общий вид; нафиг. 2 - вид А на фиг, 1,Тяговая круглозвенная цепь содержитчередующиеся во взаимно перпендикулярных плоскостях звеньян 2. Звенья 1 .выполнены так, что их внутренняя ширина В, больше диаметра цепного прока-та Д, что необходимо для реализации вшарнирах трения качения с возможным про65566 Формула изобретения Фиг, 1Выд 4 Составитель Г. Мартышкина Редактор А. Маковская Техред К, Шуфрич Корректор Ю. Макаренко Заказ,6912 Д 4 Тираж 1095 Подписное ВНИИПИ Государственного комитета СССР яо делам изобретений н открытий 1 И 035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП аПатентэ, г, Ужгород, ул. Проектная, 4скальзыванием. Звенья 2 выполнены так, что их...

Номер патента: 735497

Опубликовано: 25.05.1980

Авторы: Денищенко, Макаров, Панкратов, Тимофеев

МПК: B65G 3/00

Метки: обогатительных, отходов, складирования, фабрик, флотационных

...и хвостов в местахих сопряжения повышает эффективность дальнейшего обезвоживания глинистых шламов послеих оттаивания в отвале, что приводит к увеличению прочностных характеристик шламов, атакже отсыпка боковых упорных призм из хвостов,способствуют повышению устойчивости отвала,позволяют увеличивать общую высоту отвалаи его объем. 914 одписно ЦНИИ д, ул. Проектная, 4"Патент", г. Уж Филиал П ному решению, что ведет к сокрагцению площадей, занимаемых отходами обогатительных фабрик.На чертеже показан отвал, уложенный предлагаемым способом.Перед совместной укладкой хвостов и глинистых шламов последние промораживают в виде отдельных слоев толщиной 1,0 - 1,5 м, когда свободная жидкая фаза превратится в твердую фазу - лед. оВ осенне-зимний...

Номер патента: 630949

Опубликовано: 25.06.1979

Авторы: Афанасьев, Денищенко, Крюков, Кушнарев, Родэ, Яйлиян

МПК: E21B 35/00

Метки: локализации, пожара, тушения

...окруженной жидкой средой, за. ключающийся в установке вокруг скважины и последующем подрыве в жидкой среде заряда взрывчатого вещества 2.Эффективность этого способа также низкая из-за использования для охлаждения надскважииных конструкций только небольшой части образующегося при взрыве столба воды и отсутствия вокруг горячей скважины сплошной водяной завесы. ИИ И ТУШЕНИЯ ПОЖАРА Цель изобретения - повышение эффективности тушения путем создания над горящей скважиной сплошной водяной завесы.Это достигается тем, что выбирают шнуровой заряд и размещают его вокруг скважины в форме кольца,При подрыве кольцевого шнурового заряда вода, находящаяся над зарядом, выталкивается продуктами взрыва в капельном состоянии в виде полого конуса и сбольшой...

Номер патента: 621355

Опубликовано: 30.08.1978

Авторы: Денищенко, Куницын, Матвеев, Тарадайко, Ушанов

МПК: A62C 35/54

Метки: запорно-распыливающее

...гильзы, обращенном к разделительной мембра.не 5, выполнены радиальные пазы Б, предназначенные для заполнения полости А огнегасительной жидкостью. В нижнюю 30 часть корпуса 1 ввернута зажимная гайка5 10 15 20 25 30 35 6 с распылителем 7, которая зажимает мембрану 8 с кольцом 9, герметизирующую полость В корпуса 1. Гильза 2 находится в непосредственном контакте с пиропобудителем 3 и мембраной 8. В утолщенной части гильзы 2 по наружной поверхности выполнена кольцевая проточка с отверстиями, совмещенная с дренажным отверстием в корпусе 1, в котором установлен винт 10, предназначенный для герметизации корпуса 1 после стравления воздуха из полости А гильзы 2 при заполнении ее огнегасительной жидкостью, поступающей через радиальные пазы...
