Регулятор уровня верхнего бьефа

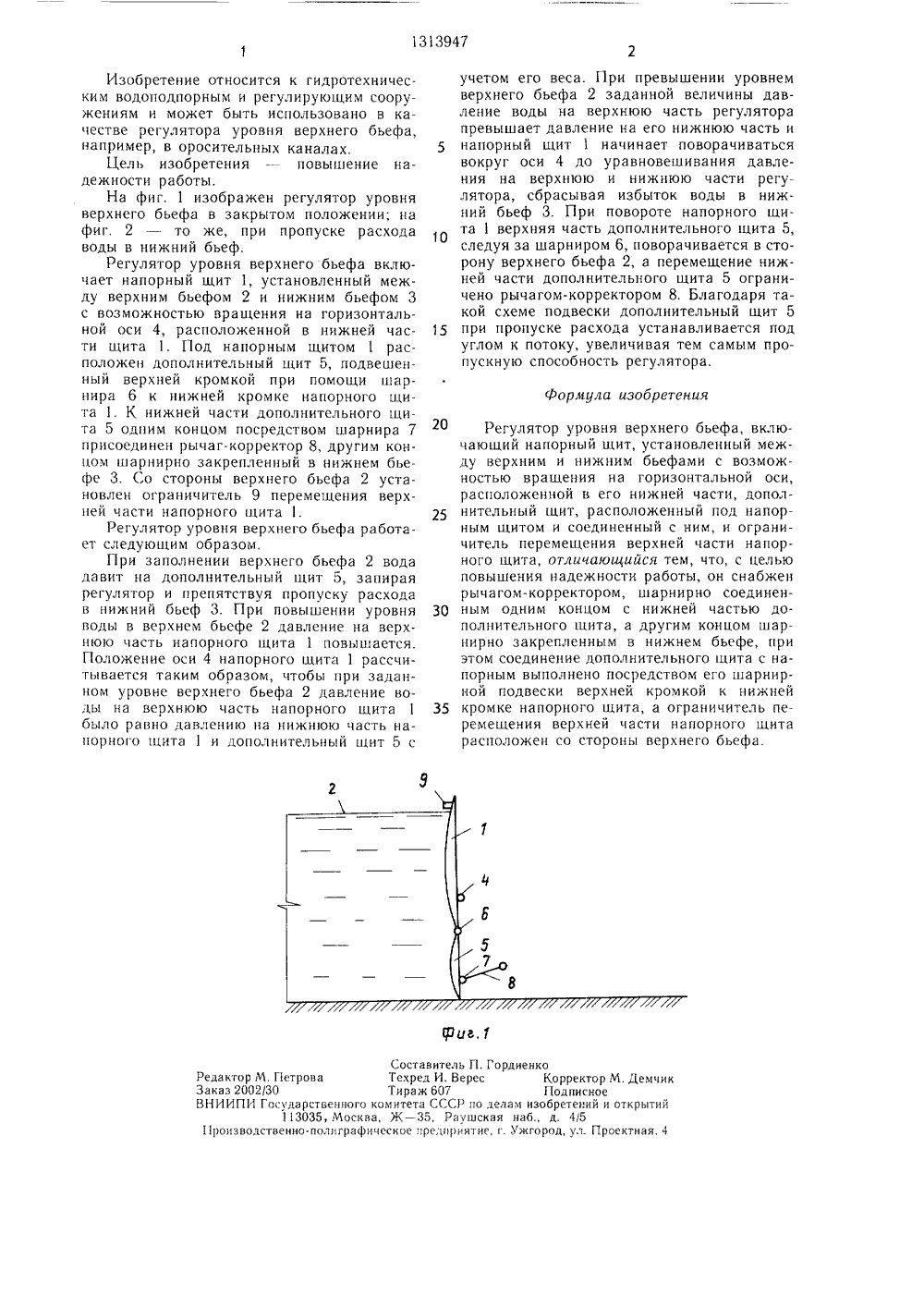

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 02 В 1302 ОПИ НИЕ ИЗОБРЕТЕН ВИДЕТЕПЬС А ВТОРСК ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЪЕФА(57) Изобретение относится к гидротехническим водоподпорным и регулирующим сооружениям. Цель изобретенияповышение надежности работы. Регулятор уровня верхнего бьефа (ВБ) 2 включает напорный щит(НЩ) 1, установленный с возможностью вращения на горизонтальной оси 4, и дополнительный щит 5, шарнирно подвешенный к нижней кромке НШ 1. Перемещение дополнительного щита 5 ограничено рычагом- корректором 8, прикрепленным одним концом посредством шарнира 7 к щиту 5, а другим концом шарнирно закрепленным в нижнем бьефе 3. Перемещение верхней части НЩ 1 в сторону ВБ возможно до ограничителя 9. Положение осц 4 определяется заданным уровнем ВБ, при превышении которого давление воды на верхнюю часть НЩстановится большим давления воды на его нижцою часть и дополнительный щит 5, в резульгате чего НШ 1 поворачивается в сторону нижнего бьефа 3 и поднимает дополнительный щит 5, осуществляя сброс излишка воды в нижний бьеф 3. 2 ил.1313947 Формула изобретения 97 иа,1 Составитель П. ГордиенкоРедактор М. Петрова Техред И, Верес Корректор М. ДемчикЗаказ 2002/30 Тираж 607 Г 1 одписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4511 роизводственно.полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническим водоподпорным и регулирующим сооружениям и может быть использовано в качестве регулятора уровня верхнего бьефа, например, в оросительных каналах.Цель изобретения - повышение надежности работы.На фиг. 1 изображен регулятор уровня верхнего бьефа в закрытом положении; на фиг. 2 - то же, при пропуске расхода воды в нижний бьеф.Регулятор уровня верхнего бьефа включает напорный щит 1, установленный между верхним бьефом 2 и нижним бьефом 3 с возможностью вращения на горизонтальной оси 4, расположенной в нижней части щита 1. Под напорным щитом 1 расположен дополнительный щит 5, подвешенный верхней кромкой при помощи шарнира 6 к нижней кромке напорного шита 1. К нижней части дополнительного щита 5 одним концом посредством шарнира 7 присоединен рычаг-корректор 8, другим концом шарнирно закрепленный в нижнем бьефе 3, Со стороны верхнего бьефа 2 установлен ограничитель 9 перемещения верхней части напорного щита 1.Регулятор уровня верхнего бьефа работает следующим образом.При заполнении верхнего бьефа 2 вода давит на дополнительный щит 5, запирая регулятор и препятствуя пропуску расхода в нижний бьеф 3. При повышении уровня воды в верхнем бьефе 2 давление на верхнюю часть напорного щита 1 повышается. Положение оси 4 напорного шита 1 рассчитывается таким образом, чтобы при заданном уровне верхнего бьефа 2 давление воды на верхнюю часть напорного щита 1 было равно давлению на нижнюк) часть напорного щита 1 и дополнительный щит 5 с учетом его веса. При превышении уровнем верхнего бьефа 2 заданной величины давление воды на верхнюю часть регулятора превышает давление на его нижнюю часть и напорный щит 1 начинает поворачиваться вокруг оси 4 до уравновешивания давления на верхнюю и нижнюю части регулятора, сбрасывая избыток воды в нижний бьеф 3. При повороте напорного щита 1 верхняя часть дополнительного щита 5, следуя за шарниром 6, поворачивается в сторону верхнего бьефа 2, а перемещение нижней части дополнительного щита 5 ограничено рычагом-корректором 8, Благодаря такой схеме подвески дополнительный щит 5 15 при пропуске расхода устанавливается подуглом к потоку, увеличивая тем самым пропускную способность регулятора. Регулятор уровня верхнего бьефа, включающий напорный щит, установленный между верхним и нижним бьефами с возможностью вращения на горизонтальной оси, расположенной в его нижней части, дополнительный щит, расположенный под напорным шитом и соединенный с ним, и ограничитель перемещения верхней части напорного щита, отличающийся тем, что, с целью повышения надежности работы, он снабжен рычагом-корректором, шарнирно соединен ным одним концом с нижней частью дополнительного гцита, а другим концом шарнирно закрепленным в нижнем бьефе, при этом соединение дополнительного щита с напорным выполнено посредством его шарнирной подвески верхней кромкой к нижней 35 кромке напорного щита, а ограничитель перемещения верхней части напорного щита расположен со стороны верхнего бьефа.
