Патенты опубликованные 23.07.1980

Номер патента: 750688

Опубликовано: 23.07.1980

Автор: Кравцов

МПК: H02P 1/02

Метки: испытание, подключения, пункт, трехфазных, электродвигателей

...на испытания; на фиг, 2 структурная схема позвоночного бло750688 Формула изобретения ка, на фиг, 3 - порядок включения сигнальных ламп и соответствующие комбинации включения обмоток электродвигателя на выходные клеммы пункта.Пункт подключения имеет шесть выходных клемм 1-6 (по одной на каждый конец или начало обмотки электродвигателя), переключатель 7, имеющий три положения, подключающий обмотки двигателя к источнику постоянного тока, пять обмоток реле 8 - 12, подключенных к пяти последним выходным клеммам пункта и шунтированных пятью сигнальными лампами 13 - 17, которые подключены к выходным клеммам источника постоянного тока через замыкающие контакты реле 18 - 22. Работает устройство следующим образом.При постановке...

Номер патента: 750689

Опубликовано: 23.07.1980

Автор: Захаржевский

МПК: H02P 5/06

Метки: постоянного, регулируемый, электропривод

...Согласно этому прекращаетсяток через конденсатор 21 и тиристоры17 и 20, Последние в результате этогозапираются.При следующем включении тиристоров(18 и 3.9) коммутатора 5 конденсатор 21перезаряжается, и снова только до напряжения, равного напряжению источника 4.При каждой перезарядке через коммутатор5 проходит один и тот же электрическийзаряд, В результате среднее значение токачерез коммутатор 5 оказывается прямопропорциональным частоте включения тиристоров коммутатора,С увеличением частоты вютючения тиристоров мостового коммутатора увеличивается среднее значение напряжения наякоре двигателя и его ток. Большей скоро-сти вращения и большому моменту отвечаетбольшйя частота включения тиристоров коммутатора,Поскодьку имеется в виду...

Номер патента: 750690

Опубликовано: 23.07.1980

Авторы: Аксенов, Горон, Пузаков, Серебрянный

МПК: H02P 5/16

Метки: вращения, постоянного, стабилизации, частоты, электродвигателя

...задержкина элементах другого входа и элементахтриггера 3.Следующий импульсэ возвращает триггер 3 в состояние "О", Таким образомгриггер 5 заблокирован в состоянии "1"и электродвигатель продолжает разгоняться. Частота импульса увеличивается и иодин из периодов импульоов 4 З проходитподряд два импульсас . Первый импульсхпереключает триггер 3 в состояние"1". Второй импульс 1переключает в состояние 0триггер 5,так как схема 7 совпадения открыта.Злекгродвигатель отключается от напряженияпитания, Следующий импульс 1переключаеттриггер 5 в состояние "1" и к эпектродвигатопю вновь прикладывается напряжение питания. Под действием чередующихсяимпульсови Ыустанавииваегся режимфазового регулирования и электродвигательвходит в синхронизм с частотой...

Номер патента: 750691

Опубликовано: 23.07.1980

Автор: Серков

МПК: H02P 7/78

Метки: вал, электрический

...вала,Схема содержит приводной электродвигатель 1, находящийся на одном валу с асинхронным двигателем 2, обмотка ротора которого соединена с обмоткой ротора асинхронного двигателя 3. Асинхронные двигатели 2 и 3 имеют по две обмотки статора4, 5 и 6, 7, причем обмотки 4 и 6 подключены непосредственно к источнику переменного тока, а обмотки 5 и 7, расположенныепод углом в 60 к обмоткам 4 и 6, подключены к источнику переменного тока черезрегуляторы напряжения 8 и 9. Датчики угла рассогласования роторов 10 и 11 соекдинены с валом двигателя 2 и 3, а выходуказанных датчиков соединен со входомрегуляторов напряжения 8 и 9.Работает устройство следующим образом, грПриводной двигатель 1 вращает роторасинхронного двигателя 2 и последний...

Номер патента: 750692

Опубликовано: 23.07.1980

Авторы: Левашов, Хвоенков, Шляхетский

МПК: H02P 8/04, H02P 8/12, H02P 8/24 ...

Метки: двигателем, импульсным, форсированием, шаговым

...тока низкого уровня Е 2 черезразделительный диод 6, Выходы О,1-Цузла 3 формирования подключены ко входам ключевых элементов 7, связывающихфазы двигателя 5 с источником постоянного тока высокого уровня Е 1, соединенного с одним из концов фаз через разделительные диоды 8.Выход источника 1 управляющих сигналов соединен со входом 9 канала регулирования длительгости импульса форсирования узла 3 формирования (на черт,этот канал не выделен).Устройство работает следующим образом,Источник 1 сигналов вырабатываетимпульсы, средняя честота т которых приработе устройства изменяется по законупоказанному на фиг, 2, Распределитель2 импульсов преобразует эти сигналыв прямоугольные напряжения О 1Оп),управляющие работой ключевых элементов 4 усилителей...

Номер патента: 750693

Опубликовано: 23.07.1980

Авторы: Брейтер, Гуревич, Леонов, Фролов, Шаховцев

МПК: H02P 9/30

Метки: блокировки, внутреннего, двигателя, сгорания, электростартера

...состоянии контакты 5, 6,7 ключа 4 зажигания разомкнуты, двигатель выключен, все реле обесточены,25а в бортовой сети 3 имеется напряжение,соответствующее уровню заряда аккумулятора 2, до которого через контакт реле 12 заряжен конденсатор 10,При запуске двигателя сначала замы 30кают контакты 5 и 6 ключа 4 зажигания, при этом возбуждается реле 12 иразмыкает свой контакт, прекращая заряд конденсатора от бортовой сети 3.В этом положении ключа 4 зажиганияпороговый элемент 13 заперт и катушка 17 обесточена, транзистор 23 заперти реле 20 обесточено,Поворотом ключа 4 в следующее положение замыкается группа контактов405,6 и 7, через контакт 7 поступает напряжение на катушку 21 реле 20 блокировки, а через контакт 5 и резистор19 поступает ток...

Номер патента: 750694

Опубликовано: 23.07.1980

Автор: Пар

МПК: H02P 13/16

Метки: непосредственным, преобразователем, цифрового, частоты

...на выход соответствующего счетчика 2 - 7, а другой - навыход счетчика 17 низкой частоты,вход которого включен на выход генератора 18, распределительного блока19, один вход которого подключен квыходам блоков сравнения 11 - 16, синхрониэирующий вход - на выход формирователя синхроимпульсов 145Устройство работает следующимобразом.На вход блока 1 подается. трехфазное силовое питающее напряжение,которое преобразуется в последова- Отельность импульсов шестикратнойчастоты. Эта последовательность импульсов поступает на вход счетчика 8.При этом эа время действия импульсаинформация с выхода счетчика поступает в управляемый делитель 9 частоты и счетчик устанавливается в нулевое состояние. В промежутке междуимпульсами счетчик 8 меняет...

Номер патента: 750695

Опубликовано: 23.07.1980

Авторы: Васин, Горошин, Деткин, Иоспа, Кузьмина, Морозов, Рефес, Тарс

МПК: H02P 13/16

Метки: асинхронного, вентильным, многофазным, одноканальное, преобразователем

...вхоп которого соединен с выходомлогического элемента "ИЛИ",5 ф20 и выходы 21,22, 23,Устройство работает следующим образом,На вход 16 синхронизации распределителя подается напряжение синхронизации, На резистор 1 подается напряжениесмещения, которое подается также черезрезистор 10 на вхоп нуль-органа 13,Резистором 1 устанавливается требуемоеначальное значение интервала между импульсами управления на выходах распределителя 15,На резистор 2 подается напряжениеуправления, на резистор 3 напряженияобратной связи,Интегрирование сигнала ошибки и сигнала смещения на интервале между импульсами управления, необходимое для работы асинхронной системы управления, осуществляется за два полуинтервала, На первом полуинтервале интегрирования...

Номер патента: 750696

Опубликовано: 23.07.1980

Авторы: Винограденко, Крант, Цаллагов

МПК: H02P 13/16

Метки: вентильными, двумя, параллельно, преобразователями, реверсивными, соединенными

...- два рабочих уравнительных токв первом и втором преобразователе старавным нулю, е уравнительный ток будетечь только между двумя противопопожными вентипьными группами обоих преоразоватепей,Цепью изобретения является повышеустойчивости работы прн коэффициентахусиления обратных связей, обеспечиваюоптимальный переходной процесс,Поставленная цель достигается тем,что в устройстве дпя управления преобрзователями выход датчика токе выпрямтельной группы первого (второго) преораэоватепя соединен со входом регулятора уравнительного тска инверторной групы второго (первого) преобразователя скот 25ветственно,а выход д,".тчика тока.ннверторнойгруппы первого (второго) преобразователясоединен со входом регулятора уравнительного тока...

Номер патента: 750697

Опубликовано: 23.07.1980

Автор: Высочанский

МПК: H02P 13/18

Метки: вентилей, запирания, инвертора

...диаграммы внешних выводов инвертора, построенные относитепьносреаней точки вторичной обмотки трансформатора, 20-22 - кривые тока нагрузки, 23 - кривая ЭДС фазы А, 24 и 25 кривые линейного напряжения.Кривые тока и ЭДС построены аляслучая питаний двигателя с синхроннымреактвнсом, равным 0,7, активным сопро- тивлением, равным нулю и углом опережения тока, равному./9,Пусть в системе установился стационарный периодический процесс и в моментс ток проводит вентили 1, 2, 3, В этовремя мгновенная величина ЭДС двигателя превьшает нвпряжение на входе инвертора и ток фазы АА спадает. К моменту 1 ток 1 А сановся равным нудю ивентиль 1 начинает восстанавливать своивентипьные свойства за счет обратногонапряжения 0 ==Е А, гае ОД- напряжеОдние звена...

Номер патента: 750698

Опубликовано: 23.07.1980

Авторы: Дмитриев, Феофилактов

МПК: H03H 7/32

Метки: задержки, импульсов, управляемой

...одного звена линии задержки 7 должно быть меньше времени переключения триггера 8. В паузе между импульсом с выхода последнего звена линии задержки 7 и следующим входным импульсом с программного блока 1 через открытый элемент И 2 поступают на счетный вход триггерного регистра 3 импульсы управляющие величиной задержки.Дешифратор 4 преобразует двоичный параллельный код в параллельный десятичный.На выходе дешифратора 4, соответствующем числу, записанному в триггерном регистре 3, появляется нулевой потенциал, который стробирует соответствующий диодный ключ (диоды 12.=1 - 12:20). С приходом на вход устройства импульса на отводах линий задержки 7 через время, равное задержке одного звена, появляются отрицательные импульсы. На вход элемента...

Номер патента: 750699

Опубликовано: 23.07.1980

Авторы: Владимиров, Мастяев, Степанов

МПК: H03K 3/16

Метки: блокинг-генератор, ждущий

...вход ной цени лампы от перегрузки отрицательным импульсным напряжением, в него вве-, дены два дополнительных резистора и два. диода, каждый из которых подключен параллельно дополнительному резистору и включен между управляющей сеткой основной электронной лампы и последовательной цепью причем с управляющей сеткой ооновной электронной лампы соединены ка тоды диодов, аноды соединены с последовательными цепями, а величина резистора, подключенного к первой последовательной цепи, больше величины резисторов во второй поспедовательной пепи.Источники информапиир принятые во внимание при экспертизе1 . Меерович А, А. и Зеличеико Л. Г. Импульсная техника. М. Советское радио,.1954, с. 521, рис. 15.87.2. Регельсон П. М, Блокинт-генератор. М-Л.,...

Номер патента: 750700

Опубликовано: 23.07.1980

Автор: Кузенков

МПК: H03K 3/28

Метки: генератор, измерительный, импульсов

...ток и подогревает датчик.5Известен измерительный генератор ю- пульсов, содержащий автоколебательныймультивибратор на эквиваленте, двухбазового диода с триггерными связями, хранирующим конденсатором, нагрузочными ре 1 Озисторами и двумя дополнительными транзисторами 2 .Указанные известные устройства имеют следующие недостатки: взаимное влияние датчиков, влияние параметров гене 15ратора на датчики, сложность настройи.Целью изобретения является расширение фунКциональных возможностей.Для этого в измерительный генераторимпульсов, содержащий автоколебательный 20мультивибратор на эквивалентах двухбазовых диодов с триггерными связями, хронирукшим конденсатором, нагрузочнымирезисторами и двумя дополнительнымитранзисторами, последовательно...

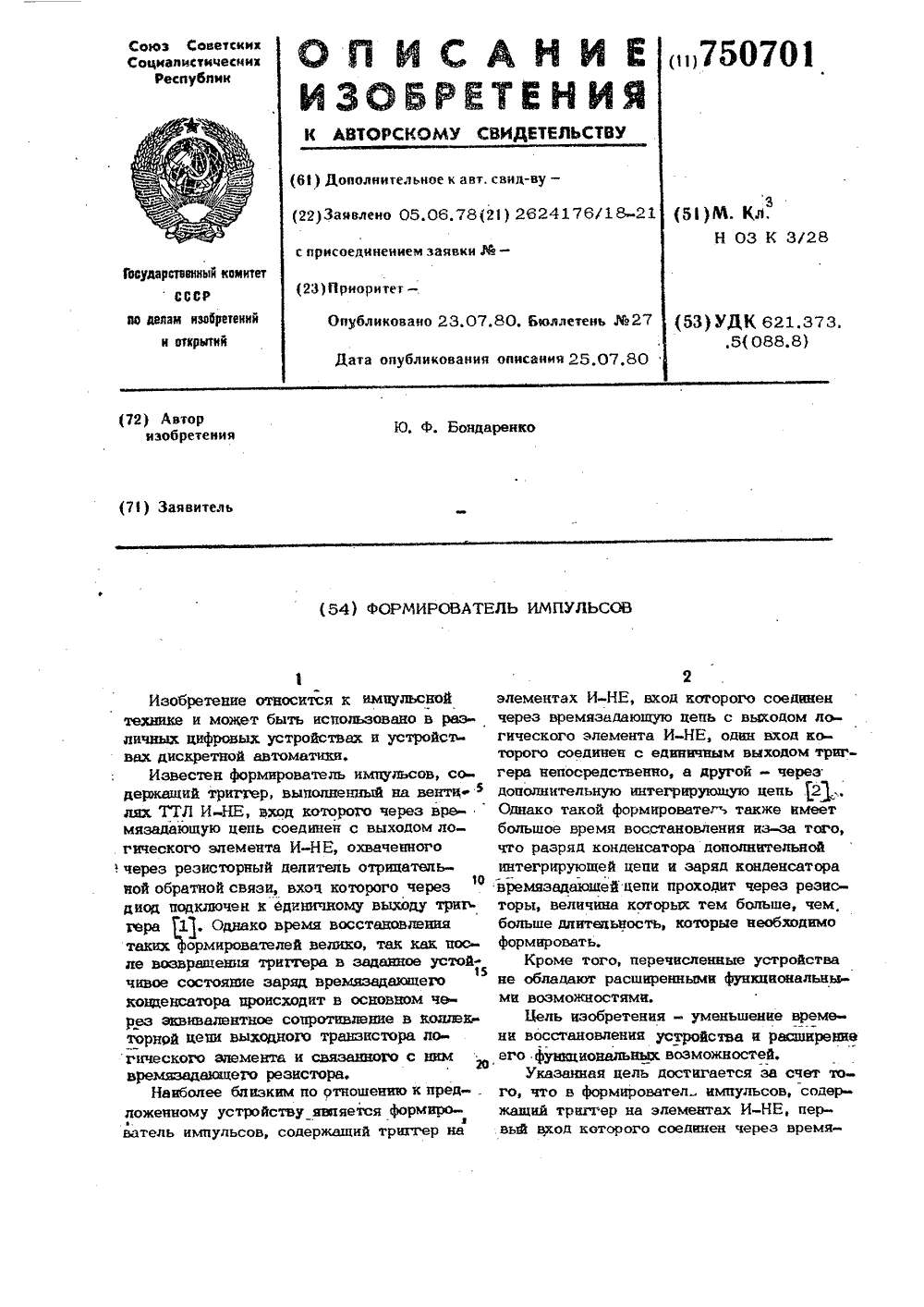

Номер патента: 750701

Опубликовано: 23.07.1980

Автор: Бондаренко

МПК: H03K 3/28

Метки: импульсов, формирователь

...потенциал. При этом на единичном инулевом выходах тригРэра действуют соответственно низкий и высокий уровни напряжения, Под действием высокого уровнянапряжения на нулевом выходе триггеравыходной транзистор 13 расширителя числа входов ИЛИ и о -рЪ-транзистор 16,а также выходной транзистор логическогоэлемента 6 открыты и насыщены. Приэтом конденсатор 5 заряжен практически,до напряжения источника питания, Конденсатор 8 разряжен через насыщенный выходной транзистор логического элемента 6.На выходах 18 и 19 действуют низкие(нулевые) уровни напрякения. На выходе20 оптронного инвертора-переключателя15 действует высокий уровень напряжения,При поступлении отрицательного импульса на сигнальный вход 17 триггера последний переходит в...

Номер патента: 750702

Опубликовано: 23.07.1980

Автор: Валеев

МПК: H03K 3/281

Метки: мультивибратор

...фиг. 2 - эпюры напряжений в различных точках этого мультивибратора.Иультивибратор содержит интегральный операционный усилитель 1, цепь отрицательной обратной связи на резисторах 2 и 3, цепь.полсокительной обратной связи на дифференцирующем конденсаторе 4 и управо ляемом резисторе в виде полевого транзистора 5, дополнительный конденсатор 6, резистор 7 и дополнительный резистор 8.25зо Работа мультивибратора происходит слеПредполагается, что в исходном состоянйи операционный усилитель 3. находится в насыщении с положительным напряжением на выходе (фиг. 2 а). Перепад напряжения с выхода усилителя 1 через дифференцирующий конденсатор 4 поступает на сток полевого транзистора 5 и через резистор 8 - на нейнвертирующий вход усилителя 3. (фиг. 2...

Номер патента: 750703

Опубликовано: 23.07.1980

Авторы: Белизин, Комаров

МПК: H03K 3/284

Метки: мультивибратор, термочувствительный

...7 и 8, включенных 25по схеме с общим коллектором, базывспомогательных транзисторов 7 и 8 соединсны с коллекторами соответствующихосновных транзисторов 1 и 2, два вспомогательных диодных оптропа 9 и 10, светодюды 11, 12 которых включены в эмиттерные цепи вспомогательных транзисторов7 и 8 в прямом направлении, аноды фото- диодов 3.3, 14 вспомогательных оптронов9 и 3 О подключены к отрицательному 35 полюсу Е источника постоянного напряжения, а катоды - к базам противоположныхосновных транзисторов 2 и 1, в качестве термочувствнгельного элемента используетсядифференциальный диодный оптрон 15, причем, светодиод 16 диффере 1 соильного оптрона 3.5 включен через токоограпичивающий резистор 16 между отрицательным полюсом Е и общей точкой в прямом...

Номер патента: 750704

Опубликовано: 23.07.1980

Автор: Слуцкий

МПК: H03K 3/335

Метки: бестрансформаторный, импульсов, повышенного, формирователь

...первого каскада прикладывается к диодам 3 и 8 первого каскада в обратной полярности. Отпирание негатрона 1 третьего каскада лчинается после снижения напрвкения на негатроне 1 второго каскада на величину 00. 2, Пос,кольку при этом напряжение на негатроне 7 уменьшается на такую же величину, то результирующее отрицательное напряжение на катоде н750 7 Огатрона 1 третьего каскада составит Цс . Начало отпирания негатронов в последуюццх каскадах происходит в опеесаепеой последовательности, Приближенное значение времени задержки5 на отпираниеЪОЧ 5 последнго Е 1 е -го негатрона можно определить, принимая в качес;гве ец- паспортный параметр (без его разделения на реальные времена физической задержки отпирания и собственно нарастания анод- е 0...

Номер патента: 750705

Опубликовано: 23.07.1980

Авторы: Андронов, Киселев

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...устройства для формирования серийимпульсов,50Устройство для формирования серийимпульсов содержит генератор 1 опорныхимпульсов, элементы 2, 3 И, триггер 4,пересчетные схемы 5, 6 с различнымикоэффициентами пересчета, элемент 7 ИЛИи блок 8 управления, состоящий из тригров 9,10 и инвертора 11. На чертежетакие показана шина 12 управляющего сигнала и выходная шина 1 Э,4Устройство работает следующим образом,В исходном состоянии генератор 1 генерируег стабильную последовательностьимпульсов с периодом Тц, которая поступает на единичный вход триггера 9 и нулевой вход триггера 10 блока 8 управления.В начальный момен- времени при отсуч.ствии управляющего сигнала на шине 12)на единичных выходах триггеров 4, 9 и 10присутствуют единичные потенциалы,...

Номер патента: 750706

Опубликовано: 23.07.1980

Авторы: Чеботарев, Янюк

МПК: H03K 3/72

Метки: асинхронный, генератор, частотно-манипулируемый

...его С-входе 0-триггер устанавливается в другое состояние. При этом, потенциал разрешения снимается с выхода одного из элементов И 8, 9 и с выхода О-триггера 5 подается на другой элемент И. Соответственно сигналы с выхода другого делителя будут проходить через этот элемент И, элемент ИЛИ б на С-выход Р-триггера 5 и в выходной блок 7. Поскольку положительный фронт импульсов на С-входе О-триггера 5 является задним фронтом импульсов с выхода одного из делителей, то момент переключения О-триггера 5 жестко привязан к заднему фронту импульсов с выхода соответствующего делителя и таким образом в передаваемом элементарном дискретном сигнале всегда будет укладываться целое чнсло перио,дов частоты заполнения Г илиПоскольку частоты 1 и 1 могут...

Номер патента: 750707

Опубликовано: 23.07.1980

Авторы: Горшков, Литвин, Чистов

МПК: H03K 3/80

Метки: сигнала, формирования

...контур; 4 - аттенюатор; 5,6 - компенсаторы, 7 - ключевойэлемент; 8 - анализатор, 9 - входнойрадиосигнал, 10 - 18 - разнополярныеи разнополярные полуволновые сигналы,19, 20 - следящие стробы; - характерная точка огибающей,Работа устройства происходит следующим образом.На вход устройства поступает радиосигнал 9 (см, фиг, 2 а) с однополярнойогибающей, В инверторе 2 сигнал 9 инвертир 1 ется и поступает на дифференцирующий контур 3. Далее сигнал поступает на первый вход сумматора 1, навторой вход которого через ключевой элемент 7 поступают сигналы сразными весами за счет прохождениячерез аттенюатор 4 и компенсаторы5 или 6. Веса аттенюатора 4 и компенсаторов 5 и б подобраны таким образом, чтобы на выходе сумматора...

Номер патента: 750708

Опубликовано: 23.07.1980

Авторы: Пантелеев, Слободов, Храбров

МПК: H03K 3/80

Метки: генератор, инфранизкой, цифровой, частоты

...нарастания кода навторой половине счетчика в числораз, равное коэффициенту пересчетавторой половины счетчика, При постоянном коде на выходах второй полоЗйвины счетчика 2 эа время одного полного изменения кода на выходах первой половины счетчика 2 от нуля домаксимального значения (все единицы)сформируется на выходах сумматораб сигнал, который равен нулю в течение интервала, пока код с выходовпервой половины счетчика 2 не станет равен дополнению кода, поступающего на сумматор б со второй половины счетчика 2, и равен единице,когда код с выходов первой половины счетчика 2 становится равным илибольше коДа с выходов второй половины счетчика 2.После одного полного изменениякода в первой половине счетчика 2код во второй половине счетчика...

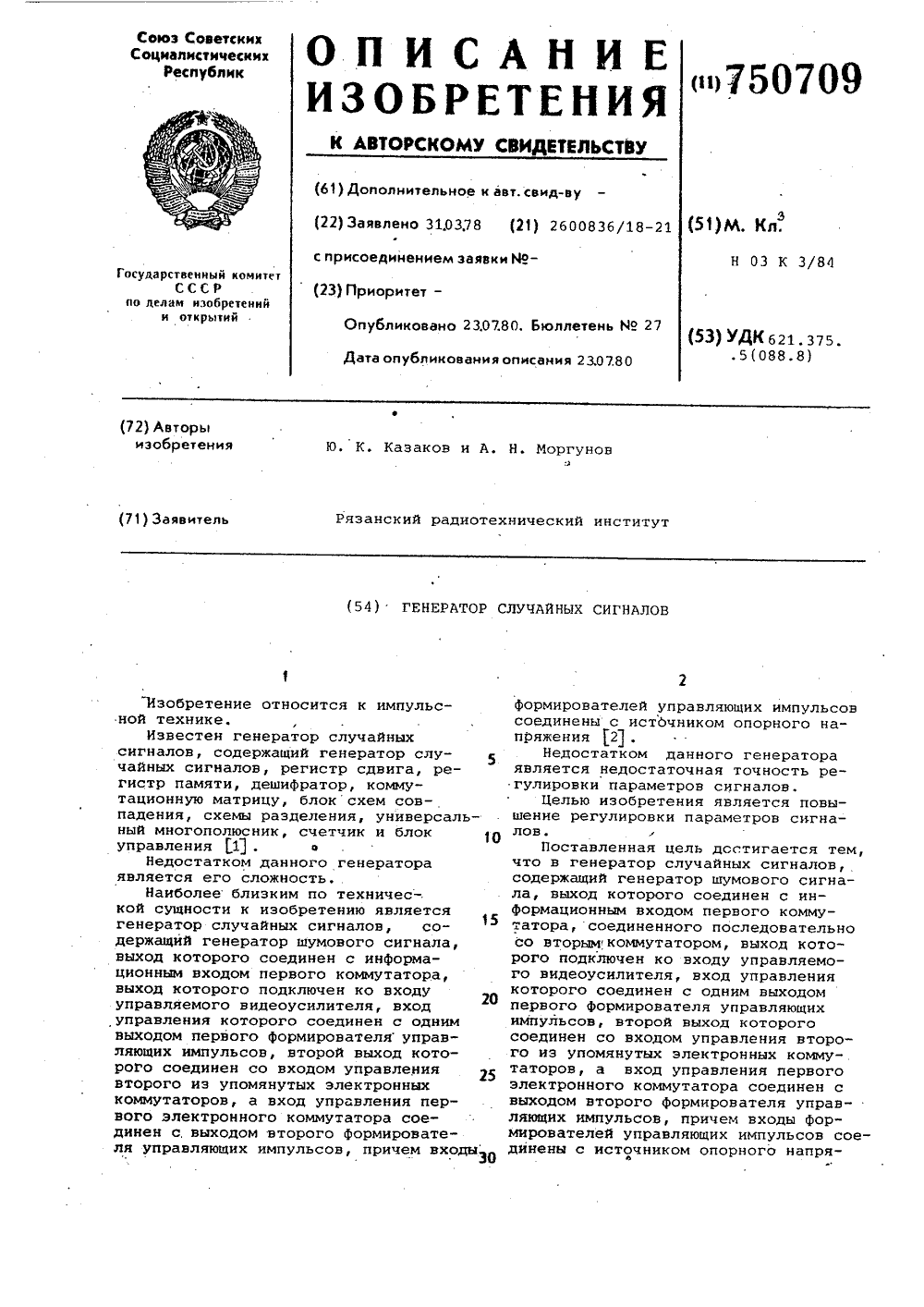

Номер патента: 750709

Опубликовано: 23.07.1980

Авторы: Казаков, Моргунов

МПК: H03K 3/84

Метки: генератор, сигналов, случайных

...соответственно содержат управляемые мультивибраторы 11, 12; нычитатели 13, 14, Функциональные пре- З 5обраэователи 1518. На входныешины 1924 поданы соответствующиеуправляющие сигналы.Принцип работы гейератора заключается н следующем. Напряжение 40генератора 1 преобразуется в "вырезки" шума с помощью электронногокоммутатора 2 и формирователя управляющих импульсов 8 и далее в импульсы шума с помощью электронного коммутатора 3 и формирователя 9 и поступает на вход видеоусилителя 4 с регулируемой полосой пропускания. На выходе устройства с помощью сумматора б, функциональных преобразователей 5 и 7 получается поток пачекслучайных импульсов на фоне непрерывного шума. Формирователь управляющих импульсов 8 формирует управляющие импульсы...

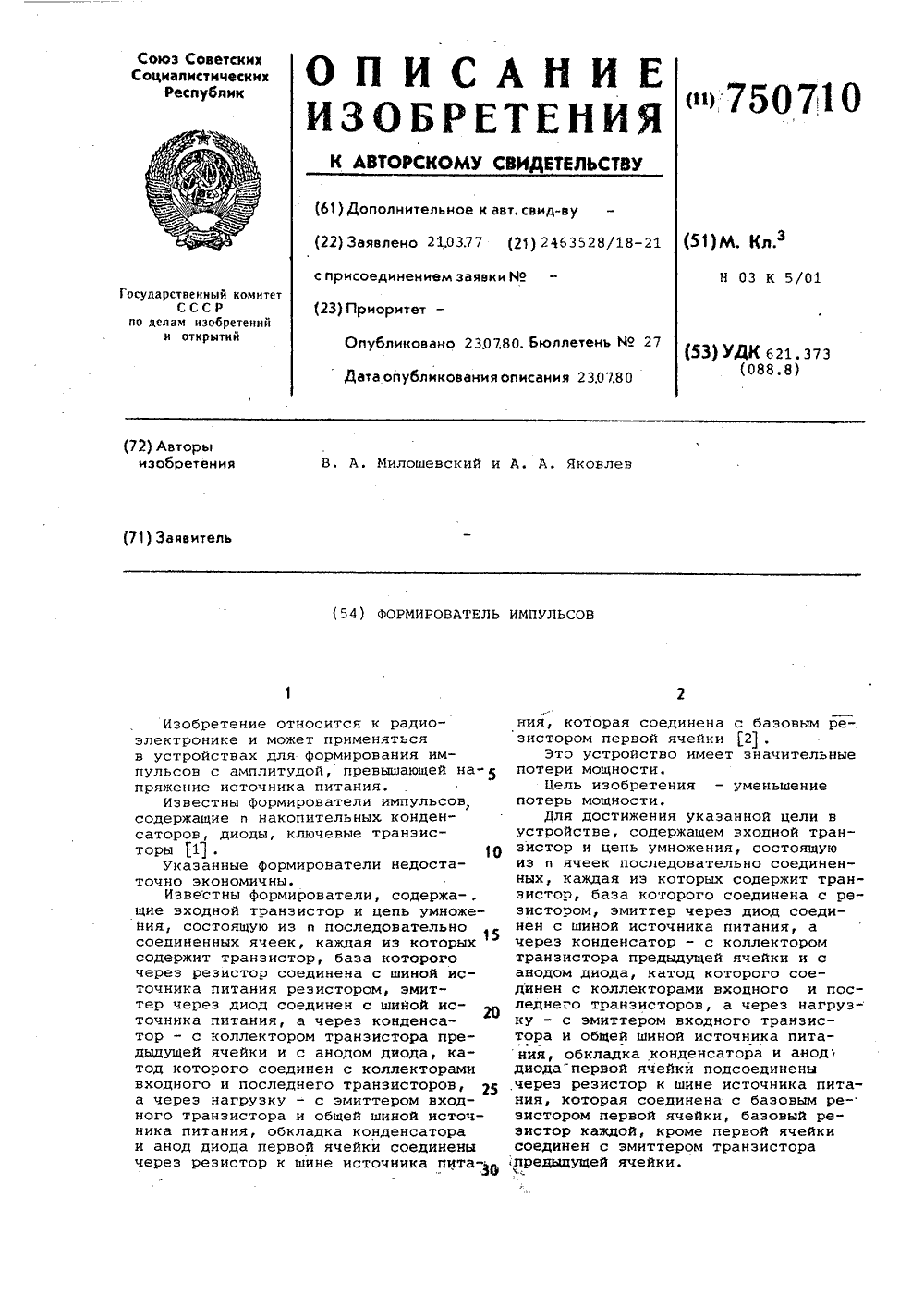

Номер патента: 750710

Опубликовано: 23.07.1980

Авторы: Милошевский, Яковлев

МПК: H03K 5/01

Метки: импульсов, формирователь

...кроме первой ячейки соединен с эмиттером транзистора предыдущей ячейки.750710 ИПИ Эаказ 4670/45 ,Рираж 995 Подписно ал ППП 1 Патент,;г Ужгород, уд, Проектная На чертеже представлена принципиальная схема устройства.Устройство содержит входной транзистор 1, цепь умножения, состоящуюиз и ячеек на транзисторах 2-1, 2-2,2-3 2- и, резисторы 3-1, 3-2,3-3, З-п, диоды 4-1, 4-2, 4-3,4-п,конденсаторы 5-1, 5-2, 5-3, 5=п, диоды.6-1, 6-2, 6-3,6-п, нагрузку 7,резисторы 8, 9.Устройство работает следующимобразом.При наличии на базе входного транзистора 1 положительного потенциалаэтот транзистор открыт и насыщен, отчего потенциал обкладок конденсаторов 5-1, 5-2, 5-3,5-п соединенныхс анодами диодов 6-1, 6-2, 6-3,б-пблизок к нулю. Каждый транзистор...

Номер патента: 750711

Опубликовано: 23.07.1980

Авторы: Афанасьев, Майоров

МПК: H03K 5/01

Метки: умножитель, частоты

...частоты. К моменту прихода на вход умножителя частоты следующего импульса, в счетчик 3 эаписывает" Вхся число Оп з". Входной импульсКумножителя частоты поступает к цепямсчитывания показаний счетчика 3 взапоминающее устройство 4, котороеФормирует во время считывания показаний импульс, поступающий на входэлемента 11 совпадения. Импульс свыхода линии 7 задержки сбрасываетна нуль счетчик 3 и делитель 2 час"тоты. Таким образом, в запоминающемустройстве 4 хранится все время чйсло, соответствующее периоду входнойчастоты. Это число не стирается, абО Д,бПрис й - неравномерность вре 4опменных интервалов между выходными -импульсами умножителя частоты, воэникающая из-за повторного считывания только может изменяться в случае,если изменяется входная...

Номер патента: 750712

Опубликовано: 23.07.1980

Авторы: Артемкин, Гавриленко

МПК: H03K 5/19

Метки: импульсов, селектор

...элемен-1,тов совпадения,На фиг. 1 изображена электрическая функциональная схема селектораимпульсов; на фиг. 2 - временныедиаграммы работы устройства.Селектор импульсов содержит генератор 1 эталонной частоты, делитель 2 частоты импульсов, вход которого соединен с выходом генератора 1 и соответствующими входамиэлементов 3 совпадения, а выходы Оего разрядов - с другими входамиэлементов 3 соответственно, выходыкоторых подключены к входам Я-триггеров 4, а входы блока 5 совпадениясоединены с выходами Я-триггеров 154 и входом источника сигнала.Устройство работает следующимобразом,В исходном состоянии делитель 2и триггеры 4-1 - 4-и установлены в щнулевое состояние по входам Я. Делитель 2 частоты Формирует синхроимпульсы с периодом Тп,...

Номер патента: 750713

Опубликовано: 23.07.1980

Авторы: Казаков, Каленов, Омельченко

МПК: H03K 5/12

Метки: импульсов, прямоугольной, сильноточных, стабилизированных, формирования, формы

...встречно по отношению к полярности напряжения выхода выпрямителя 1, а ключ 10-4согласно. Включение ключей 10, 9 и 3осуществляется соответственно блоками 11, 12 и 13 управления. Входныезажимы блоков 7 и 8 управления пбдключены к блокам 14 и 15 программирования во время работы силового выпрямителя 1. Кроме того, к выходамблоков 14 и 15 подключены входныезажимы блока 12 управления дополнительного силового ключа 9При этомвход блока 11 управления дополнитель- Бного силового ключа 10 подключен к выходу блока 14, а вход блока 13 управления силового ключа 3 - к выходу блока 15. Блоки 14 и 15 содержат электронные реле времени, элементыпредварительной настройки и формирователи импульсов управления. Входблока 15 соединен с одним иэ...

Номер патента: 750714

Опубликовано: 23.07.1980

Автор: Семенычев

МПК: H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...логической единицы (фиг. 2 а).В момент окончания входного импульса положительной полярности (Фиг. 2 а, момент 1)на выходе элемента 9 неравнозначности устанавливается уровень логического нуля,(фиг. 2 ж), поскольку на его входах в этот момент - уровни логического нуля. Импульсом логического нуля с выхода элемента 9 неравнозначности вновь запускается цепочка последовательно соединенных ждущих мультивибраторов 1 - 5, на выходах которых Формируются импульсы логического нуля(фиг. 2 б, в, г, д, е, интервал времени 1-1). Передним фронтом импульса логического нуля с выхода ждущего мультивибратора 5 (Фиг. 2 е, момент (з ) вновь опрокидывается триггер 7, при этом на выходе элемента 9 неравнозначности устанавливается высокий уровень логической...

Номер патента: 750715

Опубликовано: 23.07.1980

Авторы: Леготин, Львович

МПК: H03K 5/156

Метки: импульсного, преобразования, частоты

...триггера через дополнительный делитель.На фиг. 1 изображена структурная схема предлагаемого устройства, где1- генератор тактовой частоты;2- первый делитель частоты,3- преобразователь числа импульсов;4- второй делитель частоты;5- выходной частотный селектор;6- блок управления первым делителем.На фиг. 2 и 3 изображены структурные схемы предлагаемого устройства, в которых дополнительный делитель включен к цепям К- и Д -входов второго триггера блока управления соответственно, где:7- первый триггер блока управления,8- второй триггер блока управления,9- дополнительный Делитель блокауправления.Устройство работает следующим образом. Первый делитель частоты 2 совместно с первым триггером блока управления 7 осуществляет деление исходной...

Номер патента: 750716

Опубликовано: 23.07.1980

Автор: Курилов

МПК: H03K 5/156

Метки: импульсных, модуляции, последовательностей

...- временные диаграммы.Устройство модуляции импульсных последовательностей содержит генератор тактовой частоты 1, входное устройство 2, триггер 3, входы которого соединены с выходами генератора тактовой частоты 1 и входного устройства 2, а выходы - со входами блока 5 4 совпадения и блока 5 сборки, ин-. вертор б, вход которого соединен с выходом генератора тактовой частоты 1, а выход - со входом блока 7 задержки, блок 8 стробирования, входы 2 О которого соединены с выходами блока 7 задержки. и блока 5 сборки, выход которого соединен с выходом устройства, делитель 9 тактовой частоты, причем вход делителя тактовой частоты 9 соединен с выходом генератора тактовой частоты 1, а выход - со входом блока 4 совпадения, выход которого соединен со...
