Патенты опубликованные 23.07.1980

Номер патента: 750507

Опубликовано: 23.07.1980

Авторы: Беликов, Павлов

МПК: G06G 7/163

Метки: множительное

...пифферен-канала транзистора 7 уменьшается нациальный операционный усилитель,введе- ЬЯ.При абсолютной идентичности выходны две интегрирующие цепочки,первая: ных параметров транзисторов 6 и 7из которых подключена к истокам тран- Лт =682. Таким образом, транзисторызисторов управляемого линейного элемента и к неинвертируюшему входу операционного усилителя,а вторая - к истокам транзисторов линеаризующего элемента и к неинвертируюшему входу дифференциального операционного усилителя,коммутатор с четырьмя парами контактов сток одного щ транзисторов управляемого линейного элемента подключенчерез первую пару контактов коммутатора к первому повторителю, сток другоготранзистора управляемого линейного элемента подключен через вторую пару контактов...

Номер патента: 750508

Опубликовано: 23.07.1980

Авторы: Попов, Рудаков, Чеботарев

МПК: G06G 7/18

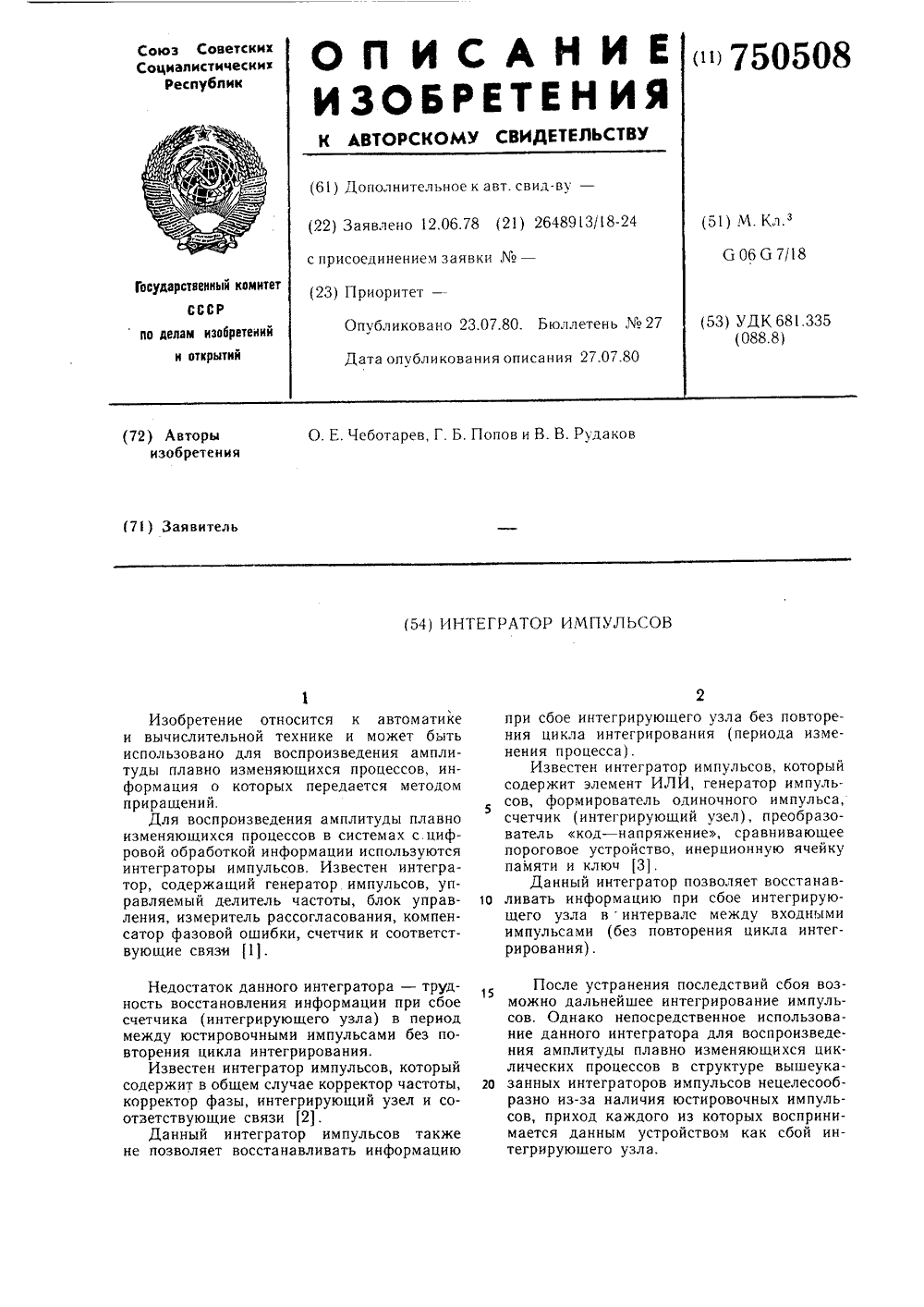

Метки: импульсов, интегратор

...импульсов соединен с первым выходом дешифратора 14 состояния, второй вход которого подключен ко второму выходу компенсатора 6 фазовой ошибки, а второй выход соединен с первым входом элемента 9 И, второй вход которого подключен к выходу генератора 5 импульсов, выход элемента 12 задержки соединен со вторым входом триггера 13, первый и второй входы элемента 15 И соединены с выходами элемента 10 ИЛИ и триггера 13 соответственно.Интегратор импульсов работает следующим образом.При передаче амплитуды плавно изменяющихся процессов методом равных приращений по каналу связи передается последовательность импульсов и юстировочный импульс, Интегратор осуществляет экстраполяцию точного амплитудного значения на интервале входных импульсов, используя...

Номер патента: 750509

Опубликовано: 23.07.1980

Авторы: Батищев, Волков

МПК: G06G 7/19

Метки: коррелятор, ортогональный

...фильтра.Устройство работает следующим обра 09 4параметров изменяет параметр дополнительного ортогоцальцого фильтра 2 - 3 с передаточной функцией по обеспечения условияо- хн (3)При этом на выходах блоков усреднения 6 устанавливаются сигналы й, определяемые следующим соотношением: функция Лаггера с -го порядка.Сигналы а, а, а, а также 17 о являются входными сигналами блока 7 регулировки параметров, на выходах которого формируются сигналы пропорционального значения параметров Я , С). с ортогонализированного фильтра 8, 9, определяемые соотношениями:А а,И-а,),)1 а-а,6ым трем коэффициентам разложения КФ ряа по ортогональным функциям Лагерра, возможно представление КФ моаелью вида: 5 750509 ряют условию минимума квадратической в...

Номер патента: 750510

Опубликовано: 23.07.1980

Автор: Блюменау

МПК: G06G 7/22

Метки: тригонометрический

...поступают импульсы, расположенные в азе (- ) + 2 К 3 С, либо в фазе ( ---) + 2 К соответстзо вен но при генерации функций арксинуса и арккосинуса, что определяется положением переключателя 5. Блок 8 осуществляет выделение К-го импульса (О (К (М - 1, где К и М - соответственно код в реверсивном счетчике 1 О и его емкость) из каждых Х и колебаний подстраиваемого генератора 11.Другими словами, на выходе блока 8 формируются импульсы, задержанные на время КТ относигельно сигналов переноса делителя 7 частоты, соответствующих фазе + 90" синусоидального напряжения на выходе опорного генератора 1.Через элемент 6 И проходят те импульсы блока 8, которые соответствуют только нарастающим или только убывающим участкам синусоидального сигнала,...

Номер патента: 750511

Опубликовано: 23.07.1980

Авторы: Антонов, Васильков, Гуревич

МПК: G06G 7/22

Метки: тригонометрический, функциональный

...токи и напряжения полевого транзистора Е Оо +О 5)- С 1 р 0)+Е(5) где 1 с - ток стока;напряжение отсечки; В - сопротивление канала при"эцнапряжение между затворомэпИ ИСТОКОМ;напряжение между истоком и стоком,Величины К и Бо зависят от температуры, гричем зависимость В от температуры сказывается значительно сильнее, нежели зависимость Б 0. В дальнейшем, чтобы подчеркнуть зависимость В 0 от температуры, воспользуемся символом К 0(1 ), Рассмотрим сначала работу второго и третьего полевых транзисторов б и 7 на примере транзистора б. Ток стока этого транзистора ь Я (.)Ць 2 В 00 о а 3 Я И 2 О ОЬ 00 06где К - сопротивление масштабных резисторов 8, 9, 10 и 11. Из уравнения (2) следует, что полевые транзисторы б и 7 в данном включении...

Номер патента: 750512

Опубликовано: 23.07.1980

Автор: Марьяненко

МПК: G06G 7/24

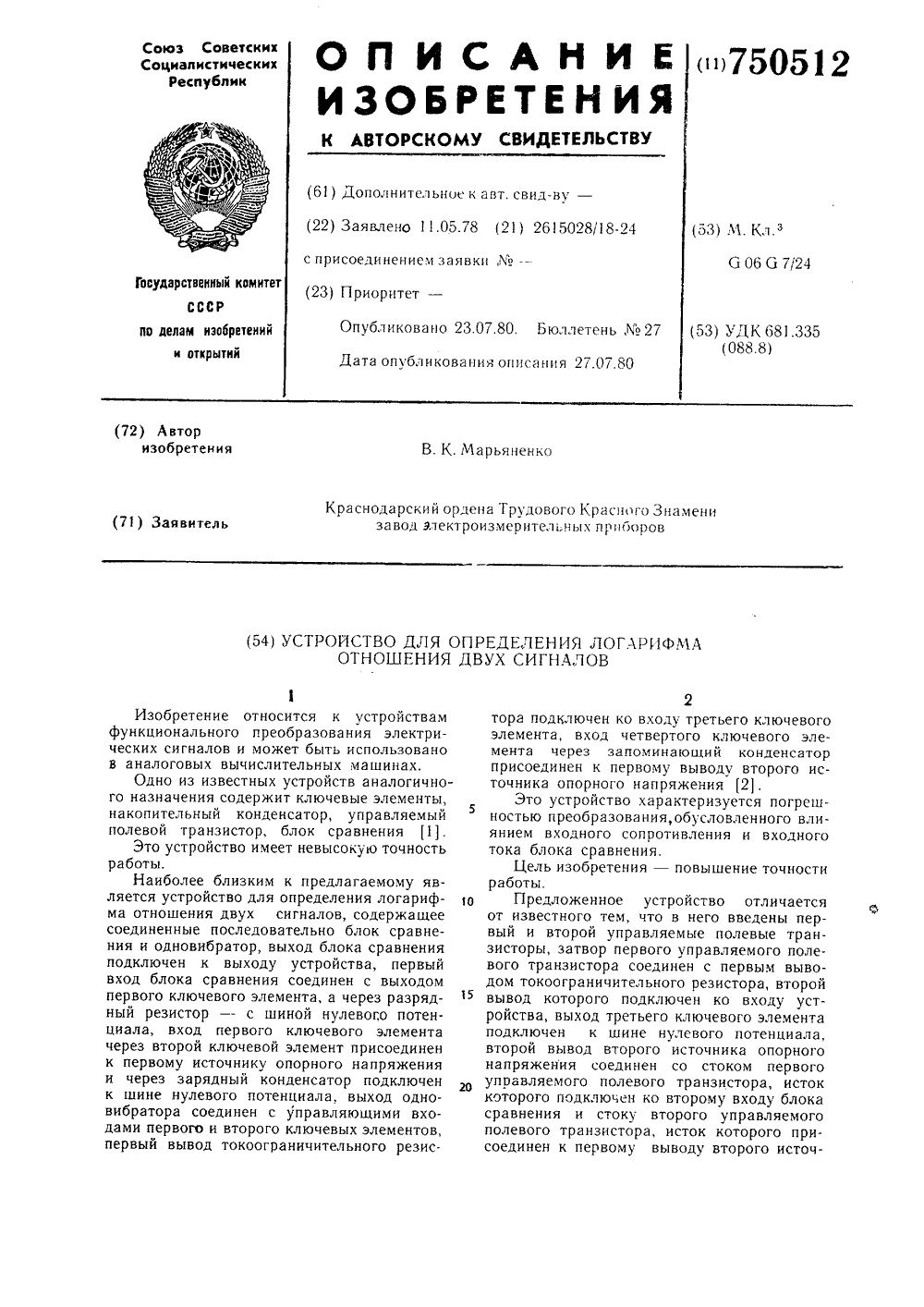

Метки: двух, логарифма, отношения, сигналов

...выходному напряжению блока 1 сравнения. Так как первый ключевойэлемент 3 разомкнут, то на первом входеблока 1 сравнения нулевой потенциал, навтором входе блока 1 сравнения также нулевой потенциал. Таким образом, напряжениео затвор-исток первого управляемого полевоготранзистора 14 равно нулю, при этом черезнего течет начальный ток стока.Полагая, что входной ток блока 1 сравнения много меньше начального тока стокапервого управляемого полевого транзистора 14, то этот же ток должен протекатьчерез второй управляемый полевой транзистор 15. Напряжение затвор-исток второгоуправляемого полевого транзистора 15 определяется как функция от тока стока. Врезультате напряжение на затворе второгоуправляемого полевого транзистора 15 равносумме...

Номер патента: 750513

Опубликовано: 23.07.1980

Авторы: Кердивара, Марин, Мурашев, Недельчук

МПК: G06G 7/25

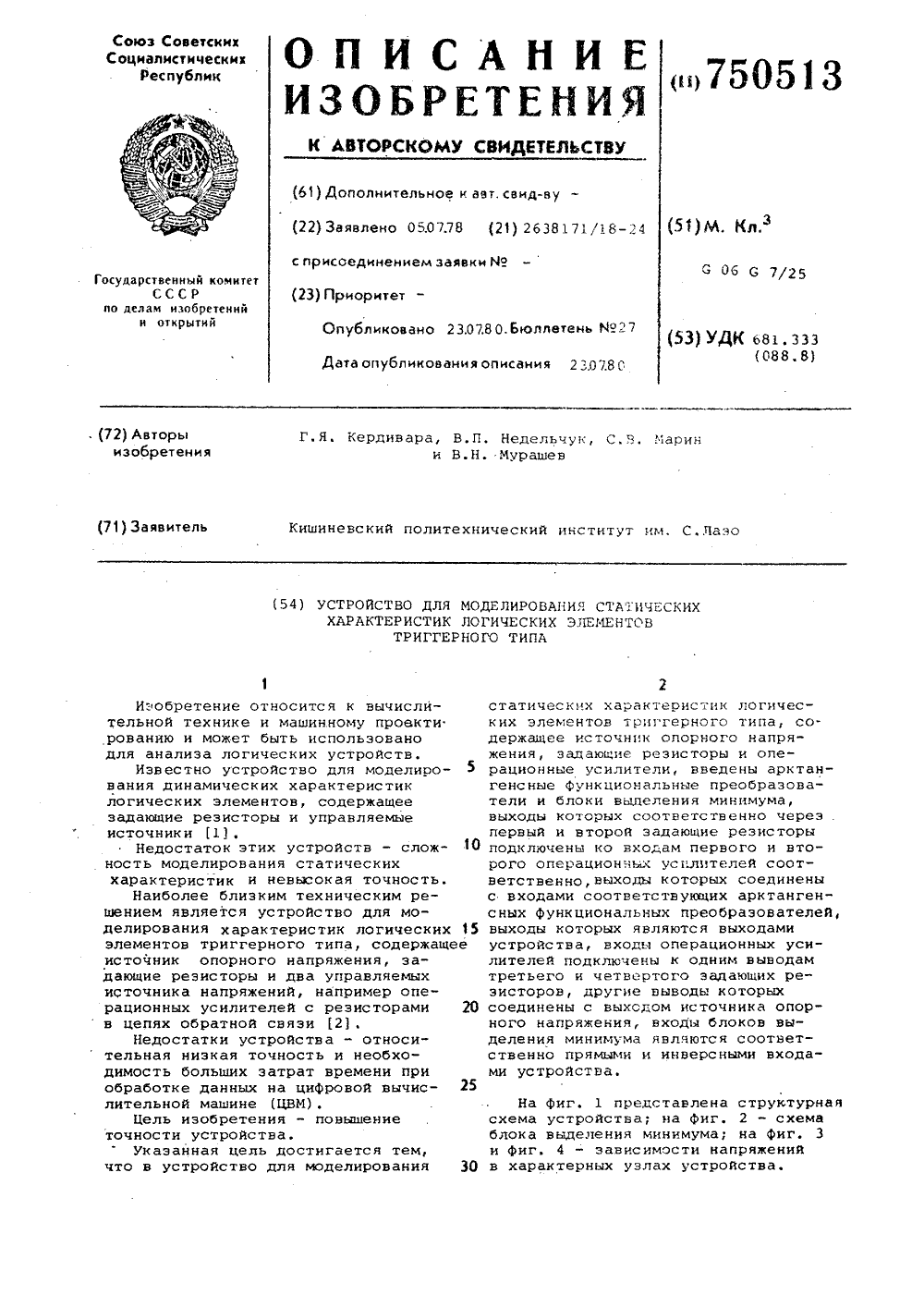

Метки: логических, моделирования, статических, типа, триггерного, характеристик, элементов

...7 и 8к источнику опорного напряжения 9.Операционные усилители имеют в цепяхобратной связи резисторы 10, 11,выходы операционных усилителей подсоединены ко входам арктангенсныхФункциональных преобразователей 12,13, выходы которых являются выходами устройстваСхема также содержит диоды 14,которые подсоединены ко входамЩ 1,2 и) и к балластному реэистоРУ 15 и выходУ ) ),Второй вывод балластного резистора 15подсоединен к положительному полюсуисточника опорного напряжения 16,отрицательный полюс которого эаземлен,Аппроксимация исходной нелинейной статической характеристики(фиг, 3) на участке Пв доосуществляется арктангенсной зависимостью по формулео Вшх ВыхО -Б, усилителей 5,6 и ; ,х приведены на фиг. 4 а-е. Величийы напряожений Пьы и...

Номер патента: 750514

Опубликовано: 23.07.1980

Авторы: Злочистый, Мотовилов, Мощенский, Петровский

МПК: G06G 7/26

Метки: функциональный

...магнитный поток,пересекающий витки выходной обмотки 12(следовательно и ЭДС, наведенная в ней,растет пропорционально росту входногосигнала). При изменении входного сигналав диапазоне от 13 до Бг включается в работу блок 5 ограничения, порог срабатываниякоторого соответствует величине 131.В диапазоне изменения входного сигналаот У до 13 г изменяется величина подмагничивающего тока в обмотке 4 от минимального до максимального значения, что вы- гзывает возрастание сопротивления участкамагнитопровода и уменьшение угла наклонакривой 13= 1(13 в) При 13 вх равным 3 гсрабатывает блок 5 ограничения, и при даль.нейшем росте входного напряжения ростподмагничивающего тока прекрашается,В диапазоне изменения входного сигналаот 13 г до 13 з угол...

Номер патента: 750515

Опубликовано: 23.07.1980

Автор: Корсунов

МПК: G06G 7/26

Метки: двух, переменных, функциональный

...х, м (ч у )Бслч сигнал переменнОй л пр 4 выситзначение Х ,.; и при зтсч сигнал перс менной у бупет больше М, р но меньше 5.р р тО кочпдрдтор 8 р, блска 1Бомпдрдто )ов переключится В состояние1 к переключит своим сигналом кочпара-тср 8 Р этого блок д В состояние О опас,Временно блокируЯ ВОзчожБОсть переключения прутих компдрдторов, При этомпреаыпущая цепь прохожпения сигнала отнекоторой ячейки блока 3 памяти здкрс=ется, и откроется цепь прохожпения сигнала от другой ячейки блока 3 памяти, и на выхопе переключательной матрицы 4 обр азуется сигн алр которым опрепеляется функция авух перемепньх в области изменения вхопных перемепньгх Х Е ( Х,), ь (, ).При изменении вхоаного сигналапреобразователь работает...

Номер патента: 750516

Опубликовано: 23.07.1980

Авторы: Большаков, Евсеев, Солодовников, Файнштейн

МПК: G06G 7/26

Метки: функциональный

...преобразователя.Преобразователь содержит первый полевой транзистор 1 с управляющим р-и- переходом, первый и второй резисторы 2, 3 обратной связи, первый и второй переключаяцие диоды 4, 5, первый и второй входные резисторы 6, 7, первыи биполярный транзистор 8, источник тока 9, дифференциальный операционный усилитель 10, третий резистор обратной связи 11, третий входной резистор 12, второй полевой транзистор 13, второй 14 и третий 15 биполярные транзисторы, первый, второй, третий и четвертый токозадаюшие резисторы 16-19, нагрузочный резистор 20 и управляемый резистор 21.Функциональный преобразователь работает следующим образом.На вход преобразователя подается напряжение треугольной формы. Переключаюшие диоды 4,5 и входные резисторы 6,...

Номер патента: 750517

Опубликовано: 23.07.1980

Автор: Веретенцев

МПК: G06G 7/48

Метки: моделирования, радиочастот, радиоэлектронных, распределения, средствах

...настройки приемникови передатчиков. Кроме того, по команде "Установка" в блок определения вероятности поражения каналов связи бпередаются числаи й = 10 , гдеи - целые положительные числа. Величина числа и задается в зависимостиот требуемой точности определения вероятности поражения каналов связи.Через время задержки , необходимоеадля выполнения команды "Установка"с блока 2 в блок синхронизации 1 подается команда "Пуск". С помощью поступающих с блока синхронизации 1импульсов в модели проектируемых РЭС4 в моделях приемников 8 и моделяхпередатчиков 9 вычисляются значениячастот неосновных излучений радиопередатчиков и частот каналов побочного приема радиоприемников. С окон чанием укаэанных вычислений со всехмоделей приемников 8 и...

Номер патента: 750518

Опубликовано: 23.07.1980

Авторы: Крисилов, Новиков, Палкин, Поляков, Ракоед, Цыпкин

МПК: G06G 7/48

Метки: дискретной, информации, канала, моделирования, передачи

...виде логической единицы в первый разряд регистра 5 сдвига, Сигнал со второго выхода блока 8 через элемент 10 ИЛИ сбрасывает блоки 11 и 12 памяти.Записанная логическая единица последовательно сдвигается во все га разрядов регистра 5 выходным сигналом фазоимпульс. ного модулятора,Аналогично, при появлении на выходе генератора 7 заднего фронта импульса ин. формационной последовательности выра. батывается сигнал на выходах блока 9 вы. деления заднего фронта,С первого выхода блока 9 этот сигнал записывается в виде логической единицы в первый разряд регистра 6 сдвига, а сигнал со второго выхода блока 9 через элемент 10 ИЛИ сбрасывает блоки 11 и 12 памяти.Записанная логическая единица сдви. гается во все фь разрядов регистра сдвига 6 выходным...

Номер патента: 750519

Опубликовано: 23.07.1980

Авторы: Калинин, Орещенко

МПК: G06G 7/48

Метки: вентильного, моделирования, нагрузки, преобразователя, цепи

...=О 7 при у - ОХ 8 О. (6)Диоды 11,1 2 запрещают прохождение на переключатель 10 сигналовотрицательной полярности.В статическом состоянии работаустройства характеризуется тем,чтосигнал Ц знакопостоянный, соблюдается условие (1), что гарантирует- 1 и разомкнутое состояние клют ча 3, Сигнал 1)1 в этом режиме является непрерывной функцией напряжения 11.Рассмотрим Работу устройства вдинамике при изменении знака сигнала П 4 с положительного на отрицательный. В исходном состоянии060 соблюдается условие (1), (3) и напряжение (11 отрицательно, Послеизменения знака 4 на отрицательныйначинает соблюдаться условие (2)и сохоаняется условие (3), те.65 устройство остается в исходном соЭлемент с комплексным сопротивлением 2 представляет собой, напримердля...

Номер патента: 750520

Опубликовано: 23.07.1980

Авторы: Белецкий, Дринь, Кулик, Мазурчук

МПК: G06G 7/50

Метки: моделирования, систем, трубопроводных

...на протяжении всего времени реше" ния задачи. После того, как на наборном поле 1 сформирована схема аналоговой модели трубопроводной сети, производится пуск модели, при этом триггер 15 по сигналу 22 блока 18 устанавливается в единичное состояние, на его прямом выходе появляется высокий потенциал, ключ 13 замкнут, ключ 14 разомкнут, Выход вычитающего блока 7 через ключ 13 подключен коНа первой итерации блок управления по сигналу с выхода 22 блока масштабирования 18 вырабатывает импульсы считывания, поступающие на вход 25 буферного запоминающего блока 17 и на вход 26 коммутатора 5. коммутатор 5 при поступлении на его вход 26 1-го импульса считывания подключает к входам управляемого Функционального преобразователя 1-ю модель трубопровода 2....

Номер патента: 750521

Опубликовано: 23.07.1980

Авторы: Лозновский, Новиков, Попов, Смолько

МПК: A61B 5/0205, A61B 5/05

Метки: воздействием, данных, параметрах, терапевтическим, управлении, физиологических

...последовательно соединенные формирователь и блок фильтрации подключенко входу блока анализа физиологического параметра.Кроме того, блок анализа физиологического параметра содержит одновибратор, триггер, два формирователя сигналов и индикатор, причем вход блока через последовательно соединенные одно.вибратор, триггер и первый формирователь сигналов подключен ко входу интегратора, выход которого через второйформирователь сигналов соединен со вхоом триггера и выходом блока.Блок-схема устройства представленана чертеже со следующими обозначениями: датчик физиологического параметра 1, формирователь 2, блок фильтрации 3, блок анализа физиологическогопараметра 4, содержащий одновибратор5, триггер б,.формирователь сигналов7, интегратор 8,...

Номер патента: 750522

Опубликовано: 23.07.1980

Авторы: Кузнецова, Кузьменко, Цыгельный

МПК: G06G 7/60

Метки: моделирования, нейрона

...напряжения 10. Величины резисторов 12, 13, 16, 17, и напряжение источников 14 и 15 выбраны таким образом, что н исходном состоянии на резисторах 13 и 16 напряжения противоположной полярности имеют одинаковую величину и компенсируют друг друга, при этом на выходах устройства. являющихся средними точками делителей напряжение равно нулю.Если на входах устройства появляются входные импульсы (возбуждающие положительной полярности, а тор мозящие - отрицательной) и алгебраическая сумма напряжений на конденсаторе 2, возникающая за счет входных сигналов, 0 плюс напряжение 0 будет ) О ж - напряжения, при котором жидкокристаллический индикатор 11 резко теряет прозрачность. При этом на фотодиоды 4, 5, б не падает световой поток и сопротивление...

Номер патента: 750523

Опубликовано: 23.07.1980

Авторы: Простов, Хотулев, Щенников

МПК: G06K 5/00

Метки: перфоратора

...канал 9, в этом случае создает давление в приемном устройствениже порогового значения, сигнал о прс 30 битом отверстии не поступает и фиксиру-,ется ошибка в перфорировании;Сравнение общего количества ошибокс количеством кодовых комбинаций даетвозможность определить надежность раЗ 5 боты всего устройства, а расположениеконтрольного устройства наодной линиис перфорацией позволяет устранить ошибку в перфоленте, не накапливая ее. Белью изобретения является повышние надежности контроля за счет одновременного с перфорированием считывания Информации.Это постигается тем, что в корпусеу кромки отверстия, в котором размещейуансон, под острым углом к поверхности корпуса, обращенной к носителю,информации, выполнен кольцевой каналтания, связанный...

Номер патента: 750524

Опубликовано: 23.07.1980

Авторы: Бобов, Клокоцкий

МПК: G06K 9/18

Метки: идентификации, карт, магнитных

...магнитной карты 28 в направляющие приводит к замыканию первого входа триггера 18 на шину нулевого потенциала.Триггер 18 устанавливается в единичное состояние. Сигнал с единичного выхода триггера 18 поступает на первые входы синхрогенератора 20, блока 19 управления датчиками и на вторые входы блока 12 отображения, выходного блока 15. Запускается синхрогенератор 20 и вырабатывает последовательность импульсов С 1 = С 7. По сигналу С 1 включается блок 19 управления датчиками и, соответственно, датчики 1, 6, 75052421 и 24. В регистр 2 записывается количество разрешенных обращений, в регистр 7 код опознания, в регистр 22 - код времени начала идентификации, а в регистр 25 код времени конца идентификации. По сигналу С код опознания из регистра 7...

Номер патента: 750525

Опубликовано: 23.07.1980

Автор: Барабанщиков

МПК: G06K 13/02

Метки: карты, ориентации, перфорировании, удержания

...например,усилие Р, продольно поджимающее,карту к торцовому базовому упору. Вэтой операции карта, удерживаемаяусилием Р, остается сориентированнойпо торцовому базовому упору и боко-вой базовой поверхности, но в связис. тем, что РР на величину,обеспечивающую расйрямление карты засчет ее упругих деформаций, то проис40 Определенность положения карты и ее закрепленное по контуру состояние позволяют зазор между пуансоном и матрицей в перфорирующем устройстве выполнять в пределах 0,8-0,9 от толщины карты, что также способходит .ее раслрямление в направленииусилия Р 1,4-ая операция. Производят поджимкарты усилием Р, например, рамкой5 в области неперфорируемой полосы .со стороны, например, реакции Р, от,поперечного усилия Р,5-ая...

Номер патента: 750526

Опубликовано: 23.07.1980

Авторы: Букатов, Жуков, Якимов

МПК: G06K 13/077

Метки: остановки, перфоленты

...связанным с источником 7излучения через тактовую дорожку 8 перфоленты 2, Второй вход элемента И 5соединен с выходом многовходового элемента ИЛИ-НЕ 9, один из вхоцов которого соединен с фотоприемником 10, оптически связанным с источником 7 черезконтрольную дорожку 11, а остальныевходы - с фотоприемниками 12, оптически связанными с источником 7 через информационные дорожки 13.При поступлении на вход 14 триггера4 командного импульса перемотки перфоленты 2 на выхоце триггера 4 появляется сигнал, поступающий через усилитель3 на электродвигатель 1, вследствие чегоперфолента 2 начинает перемещаться вобратном направпении к началу программы. При этом на входе элемента И 5,подключенном к фотЬприемнику 6 оптически связанному с источником 7...

Номер патента: 750527

Опубликовано: 23.07.1980

Автор: Муртазин

МПК: G06K 15/14

Метки: регистрирующее

...блок 4 пре 1505271 О 1 такт 0 1 2 3 21 2 3 41532 3 4 543 4 5 б54 5 б 7 20 1 цикл б5 б 7 8 7б 7 8 925 87 8 9 О 98 9 0 1109 0 1 2 ЗО 10 1 2 3 После 10-го такта 1-ого цикла счетчики 13 оказываются в исходном состоянии и, если транспортирование бумаги продолжается, то происходит повторная запись информации.Кроме того, по краям бумаги происходит запись информационных меток:ПМ - по каждому импульсу датчика10;ОМ - по нм"льсу переноса счетчика 12.Одновременно с регистрацией символьной информации на поле графиков бумаги 7 регистрируется аналоговая информация, вводимая в блок 4 преобразования информации с блока 1 формирования разрядов контрольной информации по импульсам блока 2 формирования импульсов ввода.Коды символов печатной строки отличаются...

Номер патента: 750528

Опубликовано: 23.07.1980

Автор: Галанский

МПК: G06M 3/08

Метки: количества, пассажиров, учета

...и хранится информация учета количества пассажиров. Блок 10 вывода состоит из коммутирующих схем 21 - 23, содержащих эле 3 10 20 Ю зю эз ао 4 яв И менты И, кодовые входы ко- " подключены к выходам соответствуюп.:их счетчиков 7- 9, а выходы элементов И через элементы 24 ИЛИ - к кодовому входу регистра 11 сдвига.Управляющие входы элементов 21 - 23 И, подключены к соответствующим управляющим выходам 25 - 27 блока 15 управления, выход сброса 28 которого подключен к входам сброса счетчиков 7 - 9.На временной диаграмме работы устройства обозначены: код 29 - 31, хранящийся в счетчиках 7 - 9; сигнал 32 с датчика дверей 16; импульсы 33 - 35 переписи с выходов 25 - 27 блока 15 управления; тактовые импульсы 36 (импульсы сдвига) с выхода 14 блока...

Номер патента: 750529

Опубликовано: 23.07.1980

Автор: Астафьев

МПК: G07C 3/10

Метки: продукции, счета

...1 о сигналом с датчика 1триггер 6 переключится в состояние запоминания сигнала. В результате с выходатриггера 6 подается потенциал на вход элемента 9 И, Так как сигнала с датчика 2не последует, триггер 6 не изменит своегосостояния в дальнейшем. В случае если датчик 2 исправен, а произошел отказ одногоиз элементов блока 3 формирования выходного сигнала, триггер 6 также сохранитсостояние запоминания сигнала, так какв этом случае нарушается цепь сигнала,возвращающего триггер 6 в исходное состояние.В момент времени 11 сигнал с датчика 1поступит на вход. элемента 9 И и черезэлемент 12 ИЛИ - на вход триггера 13.В момент времени триггер 13 переключитсяв состояние запоминания сбоя. В результатес выхода триггера 13 подается потенциална вход...

Номер патента: 750530

Опубликовано: 23.07.1980

Авторы: Крамаренко, Шелепов

МПК: G07C 5/10

Метки: добычного, производительности, участка, учета

...входам третьей группы элементов И 10, а выходы второй группы элементов И 9 соединены со вторыми входами первого регистра 6, выход которого связан с первым входом сумматора 11, второй вход которого соединен с выходом второго регистра 7, вторые входы которого имеют связь с выходами третьей группы элементов И, вторые входы которых подключены к выходам первого счетчика 8, вход которого соединен с выходом блока 2 контроля количества вещества в первом хранилище,Работа устройства происходит следующим образом.Блоком 3 осуществляется контроль количества материала в накопителе (рудоспуске, бункере) с учетом количества загруженных вагонеток на погрузочном пункте добычного участка и движущихся к разгрузке в околоствольный двор. Каждым...

Номер патента: 750531

Опубликовано: 23.07.1980

Авторы: Артемьева, Викторенков, Галкин, Ермолаев, Крючков, Ленский, Салов, Семин, Столяров

МПК: G07C 5/10

Метки: погрузочно, работы, средств, транспортных

...транспорта, а в блок 15 управления подаются сигналы этих объектов. Блок управления 15 вырабатывает маршрут следования, который индицируется на табло контрольного поста 1. Одновременно блоком 16 подсчета транспорта фиксируется хазяйственный номер транспорта и время его выхода, а при возвращении в гараж фиксируется и время его возвращения.При выдаче транспорту маршрута в счетчик 18 данного въезда записывается единица и т. д. При накоплении счетчиком 18 заданного блоком 11 числа единиц транспорта, с соответствующего выхода блока 11 через блоки 13 и 14 в блок 15 управления поступает сигнал обеспечения транспортом данного въезда, запрещая посылку к нему транспорта.После обеспечения транспортом приоритетных въездов в первом блоке 13 фиксации...

Номер патента: 750532

Опубликовано: 23.07.1980

Авторы: Елсуков, Зорин, Карпиловский, Носов, Раскин

МПК: G07C 9/02

Метки: автоматический, контрольно-пропускной, пункт

...на вход блока 3 управления и выход блока 4 регистрации. Сигнал с выхода блока 3 управления поступает на вход ключа 5. Одновременно сигнал с выхода блока 3 управления поступает на один из входов элемента И-НЕ 8 и на вход блока 7 отметки проходов, являющимся входом пере- счетного блока 10. На одном из выходов блока 10 (безразлично каком) появляется сигнал, вызывающий перевод одного из одновибраторов 11 с неустойчивое положение, что приводит к замыканию соответствующего ключа 12, который подает на один из штыревых электродов 13 потенциал от высоковольтного источника 4. В связи с тем, что с другого выхода высоковольтного источника 4 на шинообразный электрод 15 постоянно подается потенциал противоположного знака, то при появлении на одном...

Номер патента: 750533

Опубликовано: 23.07.1980

Авторы: Леиашвили, Мачарадзе, Тандилашвили, Шмульковский

МПК: G07D 1/04

Метки: монет, размена

...вставной плите, фиксатор прикреплен к ведомым салазкам и расположен в пазе, который выполнен в поворотной платформе.35Кроме того, в устройство введены стержень и второй подпружиненный фиксатор, который установлен на вставной плите и сопряжен со стержнем, который закреплен на опорной полке, установленной с возмож 40 ностью вращательного движения на валу, и расположен в дугообразном лазе, который выполнен во вставной плите.На чертеже изображен общий вид устройства. Устройство состоит из корпуса (на чертеже не показан) со вставной плитой 1, монетного механизма 2 с ведущими и ведомыми салазками 3 и 4, привода 5, магазина для разменных монет 6, включающего в себя трубчатые кассеты 7 на валу 8, храповой механизм 9, бункер 1 О, поворотную...

Номер патента: 750534

Опубликовано: 23.07.1980

Авторы: Живило, Зерников, Иванов, Шпектор

МПК: G08B 19/00

Метки: аварийного, отключения, сигнализации, электродвигателя

...ток выпрямляется диодом 5, сглаживается конденсатором 8 и подается на стабилизатор 9.Во время работы электродвигателя и технологического агрегата в нормальном режиме под действием постоянного магнита периодически замыкается контакт 15 двухпозиционного переключателя, который-через резисторы 16 и 18 включает питание первичной обмотки трансформатора 19 (конденсатором 17 шунтируется резистор 16 для повышения амплитуды импульса, а также для снижения тока в цепи при длительном замыкании контактов 15 двухпозиционного 5 1 О 15 20 2 э ЗО 35 40 45 30 55 ерек,цочте. в результате аварии). Напряжением со вторичной обмотки трансформатора 19 через сеточный резистор 25 поджигается второй тиратроц 23, который не удерживается В проводянсм состо 53...

Номер патента: 750535

Опубликовано: 23.07.1980

Автор: Вершинин

МПК: G08C 9/00

Метки: код, многоканальный

...инверторы 19 входного напряжения, дополнитель ные компараторы 20 (инвертированного напряжения), элемент ИЛИ 21 и блоки 22 определения знака, каждый из которых выполнен из инверторов 23 и 24, элементов И 25 и 26, элемента ИЛИ 27, триггера 28 и элемента И 29. Элементы О, 11, 2, 13 образуют блок 30 управления: Преобразователь работает следующим образом. В интервале между циклами измерения генератор 3 импульсов отключен, счетчик 9 и блок 8 находятся в состоянии 0. Компараторы 1 построены так, что если входное напряжение больше выходного напряжения блока 18, то выходной сигнал компаратора равен 1, при превышении выходного напряжения блока 18 над входным напряжением сигнал компаратора равен 0. Если входное напряжение положительно, то выходной...

Номер патента: 750536

Опубликовано: 23.07.1980

Авторы: Грибанов, Панченко, Счеславский

МПК: G01B 7/30, H03M 1/64

Метки: вала, напряжение, поворота, угла

...сдвиг. Активное сопротивление25 фазосдвигающей цепи 4 выбрано многобольшим, чем емкостное сопротивлениена частоте питающей сети емкости фазосдвигающей цепи. При этом фазовыйсдвиг этого сигнала на частоте пиЗ 0 такщей сети близок к 90 . Второйосигнал передается трансформатором 2,Коэффициенты передачи сигнала интегрирующей цепи и сигнала передаваемогобез фазового сдвига трансформаторомвыравниваются потенциометром 5.Пусть напряжение питающей сетиП = А был 1. Напряжение на входе.фазосдвигающей цепи .Б = А соэрэесаНапряжение на входе трансформатораО = А епр эод40.где ц - напряжениеЮ - угловое положение ротора сельсина; .Я - частота сети;время;А - коэффициенты,На выходе фазосдвигающей цепи одновекторное напряжение равно61 = Асову сози...
