Патенты опубликованные 23.07.1980

Номер патента: 750267

Опубликовано: 23.07.1980

Авторы: Айсин, Бегляков, Подобрянский, Смирнов, Шевелев

МПК: G01B 7/14

Метки: бокового, зазора, кинематических, передачах

...Указанная цель достигается тем, что изменяют направление нагрузки многократно эа время одного оборота выходного звена передачи, а о контролируемом зазоре судят по количеству импульсов, считанных между изменениями направления нагрузки.На чертеже показана структурная схема устройства.Двигатель 1 соединяют с входным валом 2 ведущей шестерни 3. На выходной вал 4 ведомой шестерни 5 устанавливают угловой импульсный преоб; разователь 6, связанный со входом измерительного прибора 7. С выходным750267 Формула изобретения Составитель И. ШвабРе акто М. Ликович Тех е А.цепанская Ко ректоГ, Назарова Заказ 4456/15 Тираж 801 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва ЖРаушская наб. д. 4 5Филиал ППП...

Номер патента: 750268

Опубликовано: 23.07.1980

Авторы: Гольдштейн, Мирзабаев, Розиков, Хайруллаев

МПК: G01B 7/16

Метки: высокотемпературных, материал, тензорезисторов, чувствительных, элементов

...килограмм10На фиг. 1 показана установка для испьпания образцов чувствительньх элементов, на фиг. 2 - график испытаний.Образцы чувствительных элементов для испытаний изготовляют из феррита марки 15 400 НМ в виде параллелепипедов со средними размерами 17.х 2,5 х 1,3 мм и.х по - верхность шлифуют, полируют и протирают спиртом. Место для двух электрических выводов у концов образцов смазывают 20 суснензией на спиртовой основе из равных частей порошка серебра и окиси меди. После этого образцы нагревают до расплавления твердых компонентов суспензии. (1000-1100 С), а затем охлаждают до нормальной температуры. К полученным проводящим поверхностям с помощью эпектрической сварки прикрепляют контактные электрические выводы из никелевого провода....

Номер патента: 750269

Опубликовано: 23.07.1980

Автор: Пайкин

МПК: G01B 7/28

Метки: зубчатых, кинематической, колес, погрешностей, циклической

...значение передаточного отношенияв виде числа, равного числу зубьев 2,контролируемого колеса, фазометрическийблок 4 фиксирует очередность приходаимпульсов с преобразователя 2 и делителя 3, полученный фазовый сдвиг - дискрет ное значение кинематической погрешности(Р ).Схема сравнения 5 составляет дискретное значение погрешности, зарегистрированное блоком 4, со значением регистров6, либо 7 (коммутация определяется очередностью прихода импульсов с преобразователя 2 и делителя 3),Схема переноса 8 позволяет записатьзначения, зарегистрированные в регистрах 6 и 7 в сумматср ошибки 9, гдеподсчитывается значение контролируемойпогрешности. 9в положение 1. При включении приводаимпульс с преобразователя 2 запускаетсхему измерения. Импульсы с...

Номер патента: 750270

Опубликовано: 23.07.1980

Авторы: Ефименок, Путников

МПК: G01B 7/30

Метки: бесконтактной, датчик, положения, постоянного, ротора, электрической

...и габаритов. 3ном и уменьшением массы магнита в расточке, которая становится недостаточнойдля эффективного подмагничиввния сердечника.Кроме того, подмагничивание сердечника осуществляется потоком рассеиваниямагнита, что требует его большей массыи габаритов,Целью изобретения является уменьшение габаритов датчика.Это достигается тем, что плоскостиокон сердечников и ось намагничиванияпостоянного магнита расположены перпендикулярно оси корпуса в дополнительныхмагнитопроводах так, что их оси параллельны оси корпуса, выполнены расточки,в одной из которых расположены сердечники, а в другой-ротор,На фиг. 1 изображен датчик, продольный разрез на фиг, 2 - вид по.стрелкеА на фиг."(вид на ротор датчика); на фиг.3 - вид по стрелке Б на Фиг. 1 (вид...

Номер патента: 750271

Опубликовано: 23.07.1980

Авторы: Агафонов, Каплан, Тейф

МПК: G01B 7/32

Метки: движущегося, площади

...показаны движущийся в направлении перпендикулярном плоскости чертежа материал 1, связанный с валом станка или материалом 1 преобразователь 2 продольного перемещения материала, переключатель 3 с контактным полем 4 и коммутационным элементом 5. Контакты контактного поля 4 соединены с соответствующими выходами преобразователя 2 продольного перемещения материала.Коммутационный элемент 5 посредством кинематнческой связи б соеди750271 формула изобретения Составитель А. Куликов Редактор и. мыр ина ТехредА.Щепанская Ко екто Г. Назарова Заказ 4456/15 . Тираж 801 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва ЖРаушская наб. д. 4 5 4Филиал ППППатентф, г, Ужгород, ул. Проектная,нен с боковой кромкой...

Номер патента: 750272

Опубликовано: 23.07.1980

Автор: Иогансен

МПК: G01B 9/02

Метки: волоконный, интерферометр

...а выходной участок выполнен в виде трех световодов с общей туннельной связью. Кроме того, для упрощения конструкции входной и выходной участки связи выполнены в виде трех световодов с общей туннельной связьюНа фиг. 1 и фиг. 2 представлены конструкции волоконных интерферометров.На фиг. 1 изображен волокнистый . интерферометр с использованием на входе участка туннельной связи двух световодов.Интенферометр содержит источник монохроматического излучения 1, основной световод 2, входной участок туннельной, связи двух световодов 3, образующие плечи интерферометра световоды 4 и 5, туннельный ответвитель 6, элемент подстройки фазы 7, выходной участок тун 5 7502Использование изобретения позволяет одновременно измерять как величину, так и знак...

Номер патента: 750273

Опубликовано: 23.07.1980

Авторы: Веснина, Кучин, Литвинова

МПК: G01B 11/30

Метки: микроинтерферометр, поверхностей, шероховатости

...один иэ которых проходит через светоделитель 5, другой отражается от него, Пучок лучей, прошедший через светоделитель 5, собирается объективом 9 в его фокусе на элементе 11 с поверхностью сравнения, Пучок лучей, отраженный от светоделителя 5, собирается в фокусе обьектива 6 на контролируемой поверхности 15. Пучки, отраженные от исследуемой поверхности 15 и поверхности сравнения элемента 11 идут обратно по тем же направлениям и, соединяясь насветоделителе 5, интерферируют, образую изображение интерференционных полос в бесконечности. для получения интерференционных полос конечной ширины выходные зрачки 7 и 10 обеих ветвей интерферометра должны быть разведены друг относительно друга, и тогда интерференционные полосы, возникающие в...

Номер патента: 750274

Опубликовано: 23.07.1980

Авторы: Петровский, Скалецкий, Тулуб, Цейтлин

МПК: G01B 19/14

Метки: контактного, молекулярного, слоя, толщины, эффективной

...параметры эллипсадеполяризации отраженного от слоя моиохроматического поляризованного све Ота, по ним производят определениеточной эллипсометрической добавни визмеряемой эффективной толщине прослойки с помощью, например, расчетныхмонограмм и эллипсометрические периодытолщины, исключают неоднозначностьэллипсометрического способа определения этой толщины слоя определениемточного числа эллипсометрических периодов в виде целой части отношенияинтерференционного значения эффек- ЗОтивной толщины к периоду, а о толщине молекулярного контактного слоясудят по соотношениюН= д + 0 х И-Ь,Эффективность способа состоит в повышении точности измерений малых, иэмеЬний толщины молекулярного контактного слоя между полированными поверхностями...

Номер патента: 750275

Опубликовано: 23.07.1980

Автор: Качоровский

МПК: G01B 21/00

Метки: дистанционного, объекта, перемещений

...объекта. Визируемая на марку оптическая система 3 состоит из объектива 4 и блока 5 призм двойного750275 Формула изобретения А Фна 456 1 Тираж 801 ПодписноеУжгород, ул. Проектная,НИИПИ 3 Филиал ППП фПатентф осесимметричного иэображения. Фотоприемный узел 6 своей мишенью устаНовлен в плоскости изображения оптической системы, конструктивно узелможет быть выполнен в виде передающей телевйэионной камеры.Блок 7 обработки сигнала, соединенный с выходом фотоприемного узласостоит иэ детектора 8 изображенияи логической схемы 9. На выход блока7 подключен реверсивный электронныйсчетчик 10 импульсов.10Устройство работает следующим образом,Предварительно перед началом измерений производят ориентирование визирующей системы на марку 1. При этом 5пучок...

Номер патента: 750276

Опубликовано: 23.07.1980

Авторы: Алексеев, Руд, Федоровский, Яхонтова

МПК: G01B 21/30

Метки: качества, поверхности, фотоэлектрическое

...счетчика.На чертеже изображена блок-схема устройстваУстройство содержит оптико-механическую осветительную систему 1, обеспечивающую осмотр поверхности контролируемого изделия 2, фотоприемник 3, блок 4 формирования сигнала, измерительный блок, представляющий собой реверсивный счетчик 5, блок б раэбраковки,блок 7 управления.Устройство работает следующим образом;Световой луч от оптико-механической осветительной системы 1, последо. вательно освещающей каждую точку поверхности изделия 2, отражается от нее и поступает на фотоприемник 3, импульсы с выхода Фотоприемника 3 пре750276 Формула изобретения Составитель Ю, Петраковскийдактор М. Ликович ТехредА.ЩепанскаяКор ектор Г. Назарова44 56/15 Тираж 801 Подписное ЦНИИПИ Государственного Комитета...

Номер патента: 750277

Опубликовано: 23.07.1980

Авторы: Кузенков, Эльман

МПК: G01C 11/06

Метки: автоматизированного, аэрофотоснимкам, леса, показателей, таксационных

...принимаемых в качествеопорных (процедуры 2). Для этого нятехнических носителях информвнии (магнитных лентах, дисках и пр.) формируются блоки опорных данньос (процедурно,3), 5 750277 6Каждый блок содержит информацию об од- но с последовательным отбрасываниемном ключевом участке, В него могут признаков с наименьшей ш(формативностью,входить данные от нескольких десятков Каждый раз вычисляется средняя ошибка,до сотен фотопроб: наборы признаков, по- В результате оставляется тот набор призлученные сканированием этих фотопроб инаков, при котором ошибка минимальнанаборы таксационных показателей, изме- (процедура 7), Этот прибор вместе с миренных в этих участках леса при назем- нимальной ошибкой записывается в блокном обследовании с...

Номер патента: 750278

Опубликовано: 23.07.1980

Авторы: Борматинов, Крамаренко, Панюков, Перерва

МПК: G01F 9/00

Метки: внутреннего, двигателя, испытании, расхода, сгорания, топлива

...ячеек 10 и 11 совпаденияи дифференцирующих цепей 12 и 13.Пусковое устройство 14 подключеноко вторым входам элементов 6,8 и 9памяти.Емкость 5 соединена с двигателем15 и топливной магистралью посредством трехпозиционного электромагнитного клапана 16, элементы управлениякоторого подключены к выходу дешифратора 17. Входы дешифратора соединены с выходом первого датчика 2,с выходом элементов 6,8 и 9 памятикаждого датчика и с выходом пускового устройства 14.Генератор 18 импульсов подключен15 последовательно к делителю 19 частоты,ячейке 20 совпадения,двоично-десятичному счетчику 21 и блоку 22 цифровой регистрации,При этом установочный вход дели 20 теля 19 частоты соединен с выходомэлемента 8 памяти, установочный входдвоично-десятичного...

Номер патента: 750279

Опубликовано: 23.07.1980

Авторы: Барский, Воробьев, Скрипка

МПК: G01F 11/00

Метки: дозирования

...схема устройства представлена на чертеже, где: 1-1, - дозаторы; 21-2 п 1-блоки умножения; 3- Зд дополнительные блоки умножения; 4-4блоки выбора максимума; 5-5 п - блокйвыбора минимума; 64- 6 п.2-сумматоры.Устройство для многокомпонентногодозирования работает следующим образом,Дозаторы 1- 1 п в соответствии ссигналами (уставками С; ) на их управляющих входах производят дозирование компонентов смеси и взвещивание отдозированных масс компонентов, в установленнойпоследовательности во времени (или одновременно).Смесь состоит иэ и компонентов35Х, Х 2., . М долевое содержание которых в смеси устанавливается по технологическим нормам и равноХох Ф х ,.хи24 Огде 4 = 1,2,й, Х- заданное, значениедозы и -го компонента, задаваемые уставками Сна...

Номер патента: 750280

Опубликовано: 23.07.1980

Авторы: Баранов, Бражников, Веденский, Скорняков

МПК: G01F 13/00

Метки: анализатор, ввода, жидкости, отбора, проб, состава, шприц

...13 надве полости 14 и 15. Шприц снабжен ограничителем хода 16,Шприц работает следующим образом.Игла 4 с помощью привода (на чертеже не показан) вводится в ампулу 17(см, фиг. 2) с анализируемой жидкостьючерез уплотнительную прокладку 18 иэрезины. При этом острие иглы 4 с отверстием для забора жидкости погруженов слой жидкости. В этом положении управляемый клапан 9 эакрьгг и в полость 14(см.фиг. 1) подано давление командногопневматического сигнала, вследствие чего поршень 3 занимает крайнее нижнееположение (см. фиг, 1 и 2)Забор жидкости из ампулы 17 производится при закрытом положении управляемого клапана 9. Давление командногопневматического сигнала подается в полость 15 (см, фиг. 1) и сбрасывается изполости 14. Под давлением в...

Номер патента: 750281

Опубликовано: 23.07.1980

Авторы: Астахов, Басов, Мещерякова

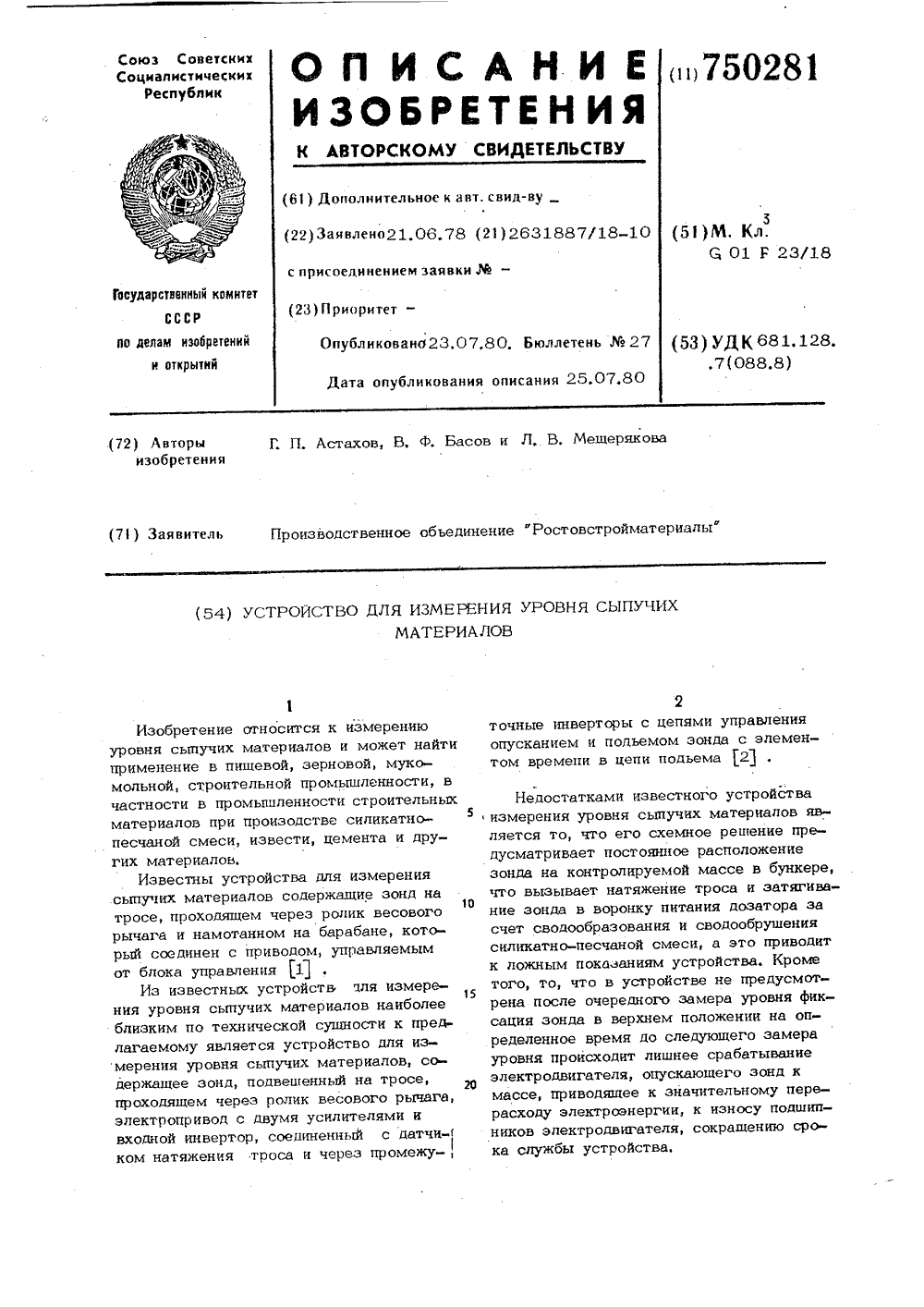

МПК: G01F 23/18

Метки: сыпучих, уровня

...24 времени, вы 81 4ход которого подключен ко входу упомянутого инвертора 20,Выход же инвертора 22 соединен спромежуточным инвертором 9 и инвертором 15.Барабан 2 механически связан с датчиками 25, 26 крайних положений наполнения бункера, выходы которых соответственно соединены с инверторами 27, 28,подключенными ко входам инверторов 22и 10, 15 соответственно.Устройство работает следующим образом.При касании зонда 4 с массой рычаг5 вводит флажок 6 в паз датчика 7 натяжения троса, При этом в цепи 11 управления опусканием зонда присутствуютследующие сигналы: на выходе входногоинвертора 8 - сигнал "1", на выходепромежуточного инвертора 9 и элемента 13 времени - сигнал "0", на выходеинвертора 14 - сигнал "1", на выходеинвертора 15 и входе...

Номер патента: 750282

Опубликовано: 23.07.1980

Авторы: Мурадов, Наконечный, Федоров, Шеповалов, Шугуров

МПК: G01G 19/38

Метки: весовой, действия, дозатор, многокомпонентный, непрерывного

...38 и регулируемый дроссепь 39.Дозатор работает следующим образом.При включении кнопки 28 взводитсятриггер 29 блока пуска 20 и сигнал сего выхода через реле 30 происходит кисполнительному механизму 4. Исполнительный механизм 4 открывает заслонкубункера-питателя 1 и дозируемый материал поступает.к весоизмерителю 7, навьлоде которого появляется сигнал, пропорциональный массе проходящего черезнего материала, Эгот сигнал через открытый элемент 8 поступает в интегрирующий блок 13. в частности, в глухую камеру элемента сравнения 22, на выходекоторого будет происходить накапливаниесигнала, т.е. его суммирование во времени, Уровень накапливаемого сигнала, аследовательно, и пропорциональное ему 2количество материала будет...

Номер патента: 750283

Опубликовано: 23.07.1980

Автор: Лабынцев

МПК: G01H 1/08

Метки: вибраций, датчик

...например, из ртути с удельным весом, отличающимся от удельного веса электролита 3.Датчик вибраций работает следующимобразом.5Наличие вертикальной вибрации приводит к появлению на поверхности подвижного электрода 2 стоячих волн, амплитуда которых пропорциональна амплитуде вибрации. Это, в свою очередь, приводит к увеличению площади поверхности этого 1 о электрода, а значит, к уменьшению электрического сопротивления электролита 3 между электродами. Поэтому величина электрического сопротивления раствора электролита между электродами является мерой амплитуды вибрации.Поскольку датчик вибраций характеризуется некоторым начальным сопротивлением электролита, при отсутствии вибрации о ее амплитуде лучше судить по разности его сопротивлений при...

Номер патента: 750284

Опубликовано: 23.07.1980

Авторы: Барихин, Чечин, Шелехов, Шихайлов

МПК: G01H 3/00

Метки: векторных, вертикальный, гидростенд, исследования, калибровки, подводных, приемников

...ки 7 с двумя горизонтальными коленами 8, 9 и двумя вентилями 10, 11, расположенными сбоку гидростенда, подсоединенными соответственно к нижним частям рабочей камеры 3 и воздушной камеры 5.Гидростенд работает следующим образом.В гидростенд заливается вода, которая поступает в воздушную камеру 5 и закупорит ее, т. е. наверху воздушной камеры 5 находится воздух, а внизу, по мере заливки гидростенда, образован небольшой столб воды.Уровень воды в рабочей камере и боковой трубке всегда одинаков, так как они сообщаются между коленом 8,На излучающую мембрану 2 со стороны рабочей камеры 3 действует гидростатическое давление, а со стороны воздушной камеры 5 - давление воздуха, заключенного вверху последней. Это давление воздуха из-за сообщаемости...

Номер патента: 750285

Опубликовано: 23.07.1980

Авторы: Саяускас, Юозонене

МПК: G01H 5/00

Метки: скорости, твердых, телах, ультразвука

...от исследуемого тела.В качестве параметра выбирают расстояния Хи Хт в направлении, параллельцом передней грани отражения исследуемоготвердого тела, между положениями преобразователя в момент отражения волн отпрямого угла и при нормальном паденииволн на исследуемое тело и по измереннымрасстояниям Мь и Х вычисляют скоростипродольных и поперечных ультразвуковыхволн по формулеМСт= у;,г;р. М =- ---- ,ц Сой1+ И/а )Со - скорость ультразвука в жидкости.Крадиус окружности вращения преобразователя;а - толщина исследуемого тела;а расстояние точки ввода ультразвукового пучка от края исследуемоготе,)а.Прц измерении скорости продольныхволн устанавливают такой уголпаденияволн, чтобы продольные волны, преломленные в исследуемом твердом теле 6,...

Номер патента: 750286

Опубликовано: 23.07.1980

Автор: Куприевский

МПК: G01H 11/00

Метки: колебаний, механических, параметров

...по обеим сторонам щели диафрагмы 9.Способ измерения параметров механических колебаний заключается . в следующем.На элемент 1 поверхности исследуемого объекта проектируют сфокусированный световой луч, проекция которого имеет вид прямоугольной световой марки, Ширина проекции световой марки устанавливается равной ширине цели диафрагмы 9. Приемную оптическую систему настраивают таким образом, чтобы щель диафрагмы 9 была на оси симметрии колебаний изображения световой марки. Иэображение световой марки отраженное от исследуемой поверхности, поступает через объектив 7 и щелевую диафрагму 9 на фоточувствительный элемент 8. При периодических, гармонических или импульсных колебаниях элемента 1 поверхности исследуемого объекта положений...

Номер патента: 750287

Опубликовано: 23.07.1980

Авторы: Гросс, Устимов

МПК: G01J 1/02

Метки: двухлучевой, кюветой, многоходовой, фотометр

...попадает на ЗО светоотделительную пластину 4, Образовавшиеся два пучка излучения проходят по измерительному и сравнительному каналам. Измерительный канал включает в себя интерференционный З светофильтр 5, выреэающий рабочую область спектра, рабочий оптический компенсационный клин 7 и зеркало 9. Канал сравнения содержит зеркало 10, интерференционный светофильтр 6, определяющий область спектра сравне О ния и.подстроечный оптический клин 8.Далее пучки излучения попадают на зеркальный модулятор 11,который попе; ременно с частотой Г Гц модуляции направляет потоки измерительного и 45 сравнительного каналов через кювету с исследуемым веществом по каждой из симметричной оптической ветви на фотоприемники 18 и 19 с помощью отражающих поверхностей...

Номер патента: 750288

Опубликовано: 23.07.1980

Авторы: Зеге, Кацев

МПК: G01J 1/04

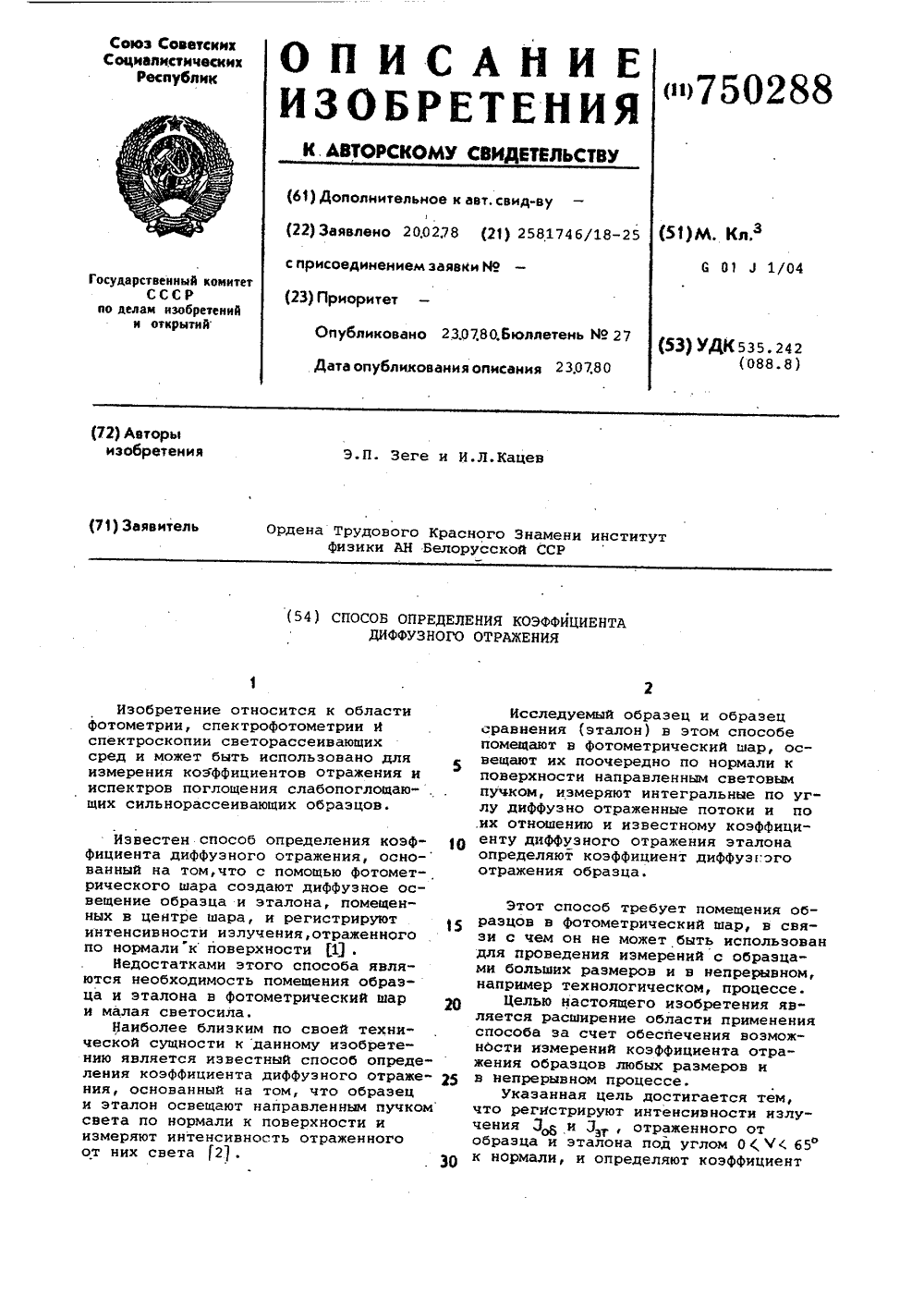

Метки: диффузного, коэффициента, отражения

...агссов р равено(2)Соответственно коэффициент Й диффузного отражения при диффузном освещении равен)0,4; )о ) 0,4; сР 7 0,3.Из формул (1)-(27 видно, что освещая образец и эталон по нормали к поверхности ( )д = 1) и регистрируя интенсивность отраженногр излучения 38 и Зэг под Углом Чможно определить коэффициент диффузного отражения образца при освещении по нормали по формулеФГ=Г ( / 112 соЗЧ,оо зтЗ .l(4)Из формул (1) - (2) видно, что ту же величину Г 8 можно определить по той же формуле (4), если освещать .образец и эталон направленным пучком света под углом Ч к нормали, а регистрировать интенсивности отраженного излучения 3 6 и 3 по нормали х поверхности.О о 6 (Ро) = (г) а й =0,77.Использование предлагаемого технического решения по...

Номер патента: 750289

Опубликовано: 23.07.1980

Авторы: Исакина, Мачтовой, Терешина, Цыпин

МПК: G01J 1/14

Метки: анализатор, распределения, яркости

...установлена неподвижная полевая диафрагма 1 с квадратным отверстием,За ней в фокальной плоскости помещена сканирующая диафрагма 2 с двумя щелями, перемещаемая с помощьюшагового привода 8. Модулятор 3 приводится во вращение приводом 9. Модулированный световой поток через проекционную систему-конденсатор 4 идетна приемник излучения 5. Сигнал переменного напряжения с нагрузки, величина которого пропорциональна проходящему через одну из щелей 2 потоку, поступает на стандартный селективный усилитель-микровольтметр 6, 40например В 6-4, и далее на шлейфныйосциллограф 7 для записи уровнясигналов во времени на ленте. Тудаже заводятся импульсы напряжения отгенератора 10 управления шаговым приводом, которые связывают величинусигнала с движением...

Номер патента: 750290

Опубликовано: 23.07.1980

Автор: Чудинов

МПК: G01J 3/42

Метки: жидкости, исследования, нагрева

...для подачи жидкости, например, штуцеры 3. С внешней стороны камеры 1, напротив лучепрозрачного окна 2, установлен приемник излучения 4 с оптически совмещенными в тубусе 5 измерительным и опорным каналами. Приемник излучения 4 подключен к измерительной схеме б, Камера 1 сообщается с модулятором излучения, выполненным в виде устройства для подачи газа,- содержащего, например, вакуумнасос 7, Щрегулировочный вентиль 8, ротаметр 9 и овтерстие 10 в крышке 11, закрывающей камеру сгорания 12 с газоходом 13 и газовой горелкой 14. приемник излучения 4, преобразуется в электрический сигнал, который подается на вход измерительной схемы б и регистрируется на ленте самописца, Таким образом, модулятор ИК-излучения, выполненный в виде устройства для...

Номер патента: 750291

Опубликовано: 23.07.1980

Авторы: Воробьев, Гомбалевский, Исаева, Рапопорт, Серебряков, Шипцов

МПК: G01J 5/10

Метки: теплового

...4. Расходящийся промодулированный поток,.отразившись от зеркала 5, фокусируется далее с помоцью выходного объекти.ва 6 на чувствительный элемент при- . емника инфракрасного излучения 7, включенного во входную цепь усилителя основного канала 12, в результате чего во входной цепи усилителя основного канала 12 появляется переменный электрический сигнал, пропорциональный интенсивности падающего потока. усиленный и продетектированный детектором основного канала 13 сигнал подается на один их входов вдчитающего устройства 16. В результате неравномерности модуляции потока излучения, обусловленной неточностью изготовления и монтажа модулятора 4, на выходе приемника 7 кроме основного полезного сигнала возникает дополнительный периодический...

Номер патента: 750292

Опубликовано: 23.07.1980

Авторы: Муругов, Панкратов, Пегоев

МПК: G01J 5/10

Метки: излучения, приемник

...чувствительный элемент, выполненный из пироэлектрического материала в виде прямоугольной плоско-параллельной пластины, на двух противоположных поверхностях которой нанесены электроды,расположен в плоскости биссектрисыдвугранного угла, образованного плоскими зеркалами так, что торец пластины.чувствительного элемента совмещен с ребром двугранного угла.На фиг, 1 изображен приемник излучения, общий вид; на фиг, 2 - сечение А-А на фиг, 1.Внутри,двугранного. угла (пологоклина), образованного плоскими зеркалами 1 и 2, размещен чувствительный элемент 3. На две противоположные поверхности пластины чувствительного элемента 3 нанесены электроды 4 и 5, которые подключаются квнешней измерительной схеме. Торецпластины чувствительного...

Номер патента: 750293

Опубликовано: 23.07.1980

Авторы: Жирков, Шполянский

МПК: G01K 5/32

Метки: температуры

...междукорпусом 1, сильфоном 2 и поплавком3) заполнена рабочей (термометрической) жидкостью 7, Причем рабочая жидкость полностью окружает нижнюю часть5 поплавка 3 и через канал 8 небольшого сечения, просверленный в перегородке 4,сообщается с полостью верхней части б поплавка 3, частично заполненной той же жидкостью. Верхнюючасть поплавка б (пространство надрабочей жидкостью) через капиллярныйзмеевик 9 сообщена с атмосферой.Верхний наружный торец поплавка 3штоком 10 соединен с рычажной системой пневмосилового преобразователя11, узел сопло-заслонка 12 которогоотрабатывает выходной сигнал устройства. Корпус 1 термочувствительного элемента устройства смонтирован на технологической емкости 13,температура среды в которой контролируется,...

Номер патента: 750294

Опубликовано: 23.07.1980

Авторы: Войцехов, Чернякова

МПК: G01K 11/12

Метки: исследования, полей, температурных

...7 диафрагмы б.Конденсорная линза 8 предназначена для преобразования луча 17 в параллельный . пучок света 18, направленный на термочувствительный элемент 9, установленный, например, в среде, термпературное поле которой подлежит исследованию.Термочувствительный элемент 9 выполнен на основе оптически неоднородной смеси веществ с близкими в рабочем температурном диапазоне устройства показателями преломления и различными температурными коэффициентами показателей преломления, и селективно пропускает свет. При этом отдельные ецио участки, в зависимости от их температуры, пропускают ту либо иную спектральную составляющуюф о(о) . Остальные спектральные составляющие рассеиваются термочувствительным элементом под разными углами.Конденсорная...

Номер патента: 750295

Опубликовано: 23.07.1980

Авторы: Войцехов, Чернякова

МПК: G01K 11/12

Метки: исследования, полей, температурных

...сигнала, несущего информацию о температурном поле термочувствительного элемента 3, повторяющего температурный рельЕФ исследуемого объекта либо среды от света, рассеянного термочувствительным элементом 3.Поскольку свет с длиной волны Л проходит сквозь элемент 3, не изменив первоначального направления, и распространяется в виде параллельного пучка вдоль оптической оси устройства, то он фокусируется линзой 4 на пересечении фокальной плоскости и оптической оси, т.е. в месте расположения входного отверстия диафрагмы б. Таким образом свет с длиной волны Лс, проходит сквозь диафрагму б.Свет, рассеянный термочувствительным элементом 3(л Ф я ) , отклоняется от первоначального направления, фокусируется линзой 4 в.иных55 точках фокальной...

Номер патента: 750296

Опубликовано: 23.07.1980

Автор: Марущак

МПК: G01K 13/08

Метки: обмотки, температуры, электрической

...например с ценой деления 0,05 С, 45 измеряется температура окружающей среды, которая соответствует температуре обмотки. Обмотка электрической машины подключается к устройству ик источнику постоянного тока. Измеренная температура в холодном состоянии обмотки устанавливается на декадах балансировочного элемента 20-27, а при помощи переключателей 41, 42 устанавливается значенйе. сопротивления резисторов 4-14, например 234,74 Ом, для медной обмотки или 245 Ом для алюминиевой обмотки, затем переключателями 43,44 значение сопротивления резисторов 16-19 устанавливается равным нулю и измене- бО нием сопротивления набора переменных резисторов 28-35 схема приводится к равновесию. Из условия равновесия схемы будетВ, = В:(К + й)65 так как значение...
