Номер патента: 750447

Опубликовано: 23.07.1980

Авторы: Борисенко, Коновальцев

МПК: G05D 23/19

Метки: вращающихся, многоточечного, объектов, температуры

...З 6 выбора задачи. Число этих переключателей равно числу точек контроля и регулирования устройства, а количество положений рукояток этих переключателей соответствует чис. лу задатчиков, Задатчики непосредственно включены в измерительную схему регулятора 1 температуры.Второй выход шифратора связан с переключателем 7 режимов, установленным также стационарно и представляющим собой клавишный переключатель с фиксацией вклю ченного состояния клавиши.Остальные элементы и блоки устройства размещены на вращающемся объекте и связаны с вышеперечисленными стационарно установленными блоками через контактный токосъемник 8, состоящий из колец 9 и сколь- "ф зящих по ним щеток 10. Вместе с объектом вращается блок 11 датчиков температуры и блок 2...

Номер патента: 750448

Опубликовано: 23.07.1980

Авторы: Глухов, Смолин, Чумаков

МПК: B28B 11/24, C04B 33/32, G05D 23/24 ...

Метки: инерционных, многоканальный, процессов, регулятор

...оператором на внешнейпанеле соответствующего эадатчика 2 спомощью переключателя настройки а егозначение с одного из выходов зидатчикапоступает на вход дискриминатора 7 уровня регулируемого параметра. Сигнал сдругого выхода эадатчика 2 формируетсяпод воздействием поступающих импульсовс выхода генератора 1 базовых значенийуправляющих сигналов и представляет переменное во времени (в зависимости отчисла поступивших импульсов) значениежелаемого уровня регулируемого параметра, Зтот сигнал через обегавшее устройство 5 и преобразующий элемент усилителя-преобразователя 6 поступает на другой-вход дискриминатора 7 третий вход которого тактируется на длительность управляющего воздействия обегакнпим устройсявом 5.Для каждого...

Номер патента: 750449

Опубликовано: 23.07.1980

Автор: Миронов

МПК: G05F 1/00

Метки: выходом, дифференциальным, компенсации, настройки, параметрического, преобразователя, температурной, цепей

...преобразователя с диф 25 ференциальным выходом позволяет осуществить процесс компенсации во вторичной аппаратуре, что расширяет возможности использования параметрических преобразователей при невозможном или огра 30 ниЧенном дОСтУПе к ним. сации параметрического преобразователяс дифференциальным выходом согласноданному изобретению.Устройство содержит параметрическипреобразователь с дифференциальным выхдом 1, балансирующий элемент 2, суммтор 3, усилитель 4, регулятор 5, узелкомпенсации 6, регулятор степени компесадни 7, контрольные точки 8, 9 и 10.Устройство работает следующим обраэом,При любом. начальном значении темпеоратуры Т параметрический преобразова тель 1 балансируется с помощью балансрующего элемента 2, так как параметрический...

Номер патента: 750450

Опубликовано: 23.07.1980

Авторы: Кривешко, Марченко, Свидзинский

МПК: G05F 1/10

Метки: источник, стабилизированный, электропитания

...и отключение пускового резистора 4 от блока управления. Дальнейший выход на режим достигается за счет питания схемы управления с выхода источника через диод 3.В случае, если постоянная времени, определяемая параметрами пускового резистора 4 и конденсатора 9, превышает время выхода на режим источника, напряжение на входе схемы управления не превьнпает напряжения на его выходе. После выключения пускового ключа-вход ное напряжение уже не влияет на блок управления. Схема управления питается в процессе работы выходным стабилиэиф рованным напряжением, за счет чего обеспечивается высокая точность стабилизации вькодных параметров.Величина сопротивления пускового резистора может быть значительно снижена при одновремечном снижении его мощности...

Номер патента: 750451

Опубликовано: 23.07.1980

Авторы: Владимиров, Кузнецов, Старицын

МПК: G05F 1/20

Метки: переменного

...управляемый ключ 3, конденсатор 4, блок 5 управления ограничительным элементом 1, блок 6 управления управляемым ключом, входные и выходные элементы 7, 8, и 9, 10 устройства.Устройство работает следующим образом.Необходимая величина выходного напряжения обеспечивается выбором момента включения ограничительного элемента 1 относительно начала полуволн питающего напряжения.750451 Составитель Д. ФуфлыгинРедактор Л Лашкова Техред К. Гаврон Корректор М. Пожо Заказ 4656/37 Тираж 956 Подписнс е ЦНИИПИ Государственного комитета СССР цо делам изобретений и открытий 113035, Москва, Ж, Раушская наб., п. 4/5Филиал ППП "Патент, г, Ужгород, ул. Проектная, 4 При прохождении тока нагрузки черезнуль, ограничительный элемент 1 выключается, а...

Номер патента: 750452

Опубликовано: 23.07.1980

Авторы: Гук, Соколов, Тимкин

МПК: G05F 1/50

Метки: источник, постоянного, стабильного

...точка соепццецця коцценсатора 7 с первым ключом 10, Эта же точка соединения через ключ 10 подключена к выходу регулирующего элемента 1, являющегося выхоцом устройства. Выход генератора низкой частоты 5 соединен с управляющими вхопамц ключей 8 ц 10 непосредственно, а с управляющим входом ключа 9 через инвертор 11.Источник стабильного напряжения работает следующим образом.Генератор низкой частоты 5 управляет модулятором и цемоцулятором усилителя 4 ц ключами 8, 9 и 10 (непосредственно ц через инвертор 11): при положительной полуволне ца выходе генератора 5 ко входу усилителя переменного напряжения через моцулятор подключается источник 6 эталонного напряжения замыкаются ключи 8 и 10; прц отрицательной полуволне на вькоце генератора 5 ко...

Номер патента: 750453

Опубликовано: 23.07.1980

Авторы: Гольдинер, Дмитрян

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...переход транзистора 9 на общую шину, Напряжениеперераспределяется между коллекторнымпереходом транзистора 9, высокоомнымрезистором 8 и параллельно соединенными для этого режима резистором 4 иопорным элементом 5. При этом ток,ответвляющпйся в транзистор 2, будетнастолько мал, что последний будет гарантированно заперт. Так как коллектортранзистора 2 связан с транзистором 1непосредственно, то последний тоже надежно заперт, Остаточный ток короткогозамыкания определяется номиналом сопротивления верхнего плеча делителя 7 икоэффициентом усиления транзистора 9 ине проходит через транзистср 1, Такимобразом, транзистору 1 в режиме короткого замыкания на выходе не утрожаетперегрузка. При устранении причины короткого замыкания на выходе...

Номер патента: 750454

Опубликовано: 23.07.1980

Автор: Реутов

МПК: G05F 1/56

Метки: импульсный, постоянного, стабилизатор

...просселя 3 замыкается через замыкающий диод 5 или 6 в зависимости от того, на аноде какого иэ них в аанный момент напряжение выше. Постоян 55 ство выходного напряжения стабилизатора обеспечивается тем, что узел 7 управления регулирует соотношение длительности закрытого и открытого состояний 50 3ступающая в нагрузку, передается через ключевой транзистор, т. е. транзистору приходится коммутировать большой ток, а это приводит к существенным потерям мощности на этом транзисторе и к неФобходимости применениямызных транзисторов.Бель изобретения, - уменьшение мощности ключевого транзистора и повышение КПД устройства. 10Поставленная цель достигается тем, что в импульсный стабилизатор постоянного напряжения цополнительно введен второй замыкающий...

Номер патента: 750455

Опубликовано: 23.07.1980

Автор: Бирюков

МПК: G05F 1/56

Метки: ключевой, постоянного, стабилизатор

...транзистора 3 и входом регулирующего эле- . мента, циоц 16 и резистор 17, подключенные к выхоцной обмотке трансформатора 4, диоды 18 и 19, анодами подклю-. ченные к выводам введенной обмотки трансформатора 4, а катодами - к аноду и катоду тиристора 10.Устройство работает следующим образом.При подключении устройства к источнику питания в момент времени открывается транзистор 3 и через обмотку трансформатора 4, стабилитрон 10 и перехоц эмиттер-база транзисторного регулятора 1 протекает ток, открывающий транзистор 1, который подключает напряжение истотпика питанич к нагрузке, Через регулирующий элемент 9 по цепи:плюс источника питания - транзистор 3 - диоц 14 - резистор 15 - минус источника питания заряжается конденсатор 12,...

Номер патента: 750456

Опубликовано: 23.07.1980

Авторы: Лурье, Мясников

МПК: G05F 1/56

Метки: источник, постоянного

...транзисторы 1 и 2, стабилитрон750456 Формула изобретения Составитель С Ситко Редактор Т. Киселева Текред К. Шуфрин Корректор М. Коста 3 и ива 44 63 1 Ь Тираж 050 Г 1 одписное 1 И И ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раугнская наб., д. 4/5 Филиал ГПП Гатент, г. Ужгород, ул. Проектная, 43, включенный между базой транзистора 2 и эмиттером транзистора 1, причем один электрод сгабилитрона 3 через резистор 4 соединен с обшей шиной и другой через резистор 5 - с питающей шиной источника, а база транзистора 1 через резистор 6 соединена с общей шиной и через резистор 7 -- с питающей шиной источника.Источник постоянного тока работает следующим образом.При низкоомном базовом делителе...

Номер патента: 750457

Опубликовано: 23.07.1980

Автор: Ворновицкая

МПК: G05F 1/56

Метки: импульсный, постоянного, стабилизатор

...ко входу умножителя напряжения, вторым выходом - ко второму входу модулятора длительности импульсов,2 о На чертеже представлена схема импульсного стабилизатора постоянного напряжения.Стабилизатор содержит регулирующийтранзистор 1, интегрирующий фильтр, состоя750457 Формула изобретения фЬь В КосьГуфрич ревКорректор М. КостаПодписноеСССРтийб., д. 415Проектная, 4/с) 31 Техре) К.Тираж 956 ПИ Государственного делам изобретений Москва, Ж -35, Ра)Патент г. УжгоРедактор Т КпсслспЗаказ 4463,18ЦНИИпо ком итет и откршская н род, ул. 13035, )нал ПГ щий нз дросссля 2. возвратного диода 3 и конденсатора 4, измерительный орган 5, модулятор 6 длительности, генератор 7 прямоугольных и.п ул)сов, умножитель 8 напряжения, резистор 9.Импульсный стабилизатор...

Номер патента: 750458

Опубликовано: 23.07.1980

Авторы: Литовченко, Тимченко

МПК: G05F 1/56

Метки: фильтр, электронный

...РЕЗР(СТОБ К ХОДОй КЛЕМмс эле);)ро.1.Ого фильтра.1)а 1, сл,:. ,11." :гы ы:)11 ц(11 альна 51 э,1 ек.Нская с.(е,111, )ы полне.ая согласно ды Ов(, ИБО РОТ" иИ Ю.Схема электрон,ого (1,Ль. ра состоит изпроход 1 ОГО тра г 1 зисторы 1, О,)клк)чеОГОк питаюем), на 1 р 5 жс 14 К) 11(роз соппотиыление наГрузки 2, ко.:1 десатОрКС ц( и ОдКЛЮЧЕН Од;1 М НЫВОдОМ К бсзе рОХОдГтранзистора и через резистор 4 к ь(одойк емхе, Д1 О (нт( ль 1(ы Й )Бз(стор 5 ( стг 1новле 1 между истОчни)(ом 11 итания и нторымвыводом, упомянутого кодесатора, который, в свою очере;1 ь, подклк)чек общей шине через с(абил;рон бРабота сг)ОЙства О( уцествляетсядующим 00;)азом,П,)и :)дк.юсни и,(ьтра к исто 1 ик",питающего напряжения, ыряжеие стабилизации на стабилит н)не б...

Номер патента: 750459

Опубликовано: 23.07.1980

Автор: Федосов

МПК: G05F 1/58

Метки: реле, электронное

...нв фиг. 1 возле элементов, с которых эти импульсы снимаются.Работу устройства рассмотрим по частям еСначала рассмотрим. работу генератора импульсов на ОПТ Т 1 и времязвпающей КС-цепочке К 1 С 1 без остальных элементов, Затем рассмотрим особенности работы генератора импульсов, конденсатор С 1 которого зашунтироввн стабилитроном И 1 и, наконец, рассмотрим работу всего устройства.Генератор импульсов нв элементах К 1, С 1 и Т 1 работает следующим образом. При подаче нв генератор импульсовнапряжения О от источника потечет ток,содержащий пве составляющих, одна изкоторых зависит от сопротивления внутренней структуры ОПТ Т 1, а вторая -от параметров цепочки К 1 С 1, Суммарныйток в этом режиме между импульсамисо времененм уменьшается, так квк...

Номер патента: 750460

Опубликовано: 23.07.1980

Автор: Меркушев

МПК: G05F 1/58

Метки: защитой, направления, перегрузок, перенапряжений, потребителя, стабилизатор

...режиме работы стабилизатора защита не оказывает влиянияна работу схемы, при этом составной.исполнительный транзистор 4 находится,в режиме насьпцения (при необходимости и соответствующем выборе режима работы составной исполнительный транзистор 4 может использоваться и качестве 460 4 активногофильтра) и схема работаеткак обычный стабилизатор. При увеличении тока нагрузки болеемаксимально допустимого значения увеличивается падение напряжения на резисторе датчика 12 токовых перегрузок,включенном последовательно с нагрузкой,что приводит к отпиранию транзисторадатчика 12 токовых перегрузок . При 10 определенном значении коллекторноготока согласующего усилителя 8 исполнительный тиристор 6 отпирается и подключает базу составного...

Номер патента: 750461

Опубликовано: 23.07.1980

Авторы: Иванова, Немичев

МПК: G05F 1/58

Метки: двухполярный, замыкания, защитой, источник, короткого, перегрузки, питания

...регулирующе- Яго транзистора 6 и общей шиной стабилизатора противоположной полярности,Источник работает следующим обра-.зом.25В нормальном режиме эксплуатациивыпрямленное двухполярное напряжениеиз блоков 1 и 2 выпрямления поступаетна составные регулирующие транзисторы б стабилизаторов 4, 5 измерительно-усилительные блоки 8 которых осуществляют сравнение выходных напряжений, в каждом стабилизаторе сосвоими опорными напряжениями. Результат сравнения является управляющимсигналом для составных регулирующихтранзисторов в каждом стабилизаторе.Составные регулирующие транзисторы работают в линейном режиме.Падение напряжения на резистивныхдатчиках 7 недостаточно для срабатывания элементов 9, 10, т.е. защита находится в отключенном...

Номер патента: 750462

Опубликовано: 23.07.1980

Авторы: Винник, Скиба

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...дополнительный ток в режиме перегрузки и короткого замыкания.Стабилизатор постоянного напряженияработает следующим образом.В нормальном, без перегрузки, режимеработы выходное напряжение стабилизируется на заданном уровне регулирующим транзистором 2, управляемым измерительно-усилительным блоком 6. Падение напряженияна регулирующем транзисторе приложено кдиоду 11 в виде обратного напряжения. Разность выходного напряжения стабилизатораи напряжения источника 10 приложена к диоду 9 также в обратном направлении, Поэтому диоды 11 и 9 и источник 10 на работустабилизатора не влияют.В режиме перегрузки или короткого замыкания, например, в цепи потребителя 12,величина тока базы и коллектора регулирующего транзистора 2 ограничивается блоком...

Номер патента: 750463

Опубликовано: 23.07.1980

Авторы: Пархаданов, Саидов

МПК: G05F 1/70

Метки: автоматический, конденсаторных, мощности, регулятор, установок

...регулируемого параметра 1 преобразует регулируемый параметр, в качестве которого могут быть взяты напряжение сети, реактивный ток, реактивная мощность, а также их комбинация - электрический сигнал постоянного тока. Этот сигнал поступает на вход элемента 2 фиксации величины отклонения регулируемого параметра от заданного. На этот элемент поступает также сигнал, пропорциональный заданному, т.е. требуемому поддержать значение регулируемого параметра. Выходной сигнал элемента 2 поступает на входы нуль-органов 3, 4 и,5. При этом в зависимости от величины сигнала регулирования срабатывают нуль-органы с уставками, равными или меньшими этого сигнала.От выходных сигналов сработавших нульорганов срабатывают соответствующие ключевые...

Номер патента: 750464

Опубликовано: 23.07.1980

Авторы: Иванов, Матавкин, Суслов

МПК: G05F 3/08

Метки: источник, стабильного

...проводимости, база которого соединена с выводом диодной цепи и первым резистором, коллекторсо вторым выводом диодной цепи и шиной питания, а эмиттер - с базой транзистора первого типа проводимостиумножителя тока,На чертеже представлена принципиальная схема предлагаемого источникастабильного тока.Источник содержит стабилизатор тока, построенный на резисторах 1 и 2,диоде 3 и транзисторе 4, и умножитель тока., включающий в себя транзисторы 5 и 6, эмиттерный резистор 7 ицепь смещения из диодов 8, 9 и резистора 10. База выходных транзисторов соединена с соответствующей шиной питания с помощью транзистора 11и диодной цепи 12.Ток, генерируемый транзистором 4,создает на цепи из диодов 8, 9 и резистора 10 напрякение смещения, прикладываемое к...

Номер патента: 750465

Опубликовано: 23.07.1980

Авторы: Кузнецов, Пичугина

МПК: G05F 3/08

Метки: источник, опорного

...на транзисторе 1 и-р-п типа, токозадающий резистор 2 и прибор 3 с диодной вольтамперной характеристикой, в качестве которого использована цепочка из Кпараллельно соединенных коллекторных переходов транзисторов 4 п-р-и типа, площадь коллектора каждого из которых равна площади коллектора транзистора 1 опорного элемента.Вольтамперная характеристика предлагаемого источника опорного напряжения приближенно описывается следующей системой уравнений: кэ-м-кд (1) где Ок - напряжение между коллекторои эмиттером транзистора;Ом - напряжение лавинного пробояэмиттерного перехода; инвЯ,к) - инверсный коэффициент передачи по току;3 Д - токи соответственно коллкф зторного и эмиттерного переходов;О - падение напряжения на К паКБКраллельно соединенных...

Номер патента: 750466

Опубликовано: 23.07.1980

Авторы: Леусенко, Петровский

МПК: G06F 1/02

Метки: генератор, процессов, случайных, цифровой

...=1 сС Ъ - вещественные числа - пара.а. 1у К )гпИ метры функции.К: ъи30Причем гпсмх Р(ы)5 (И)-В(ы,р) -р (5) Для того, чтобы относительная ошибкааппроксимации не выходила за наперед заданныепределы Я, весовая функция выбираетсящ по правилу Р(о 3) =Яы)Известно, что в рамках корреляционной теории для широкого класса случайных процессов (линейных стационарных и нестационарных) их структурные модели полностью определяются формирующими фильтрами. Поэтому, как видно из рассмотрения аналогов, задача построе ния генератора случайных процессов сводится ьь 6к той или иной структурной реализации фор.мирующего фильтра.Для увеличения задания точности требуемойспектральной плотности мощности в основуструктуры данного цифрового генератора случайных...

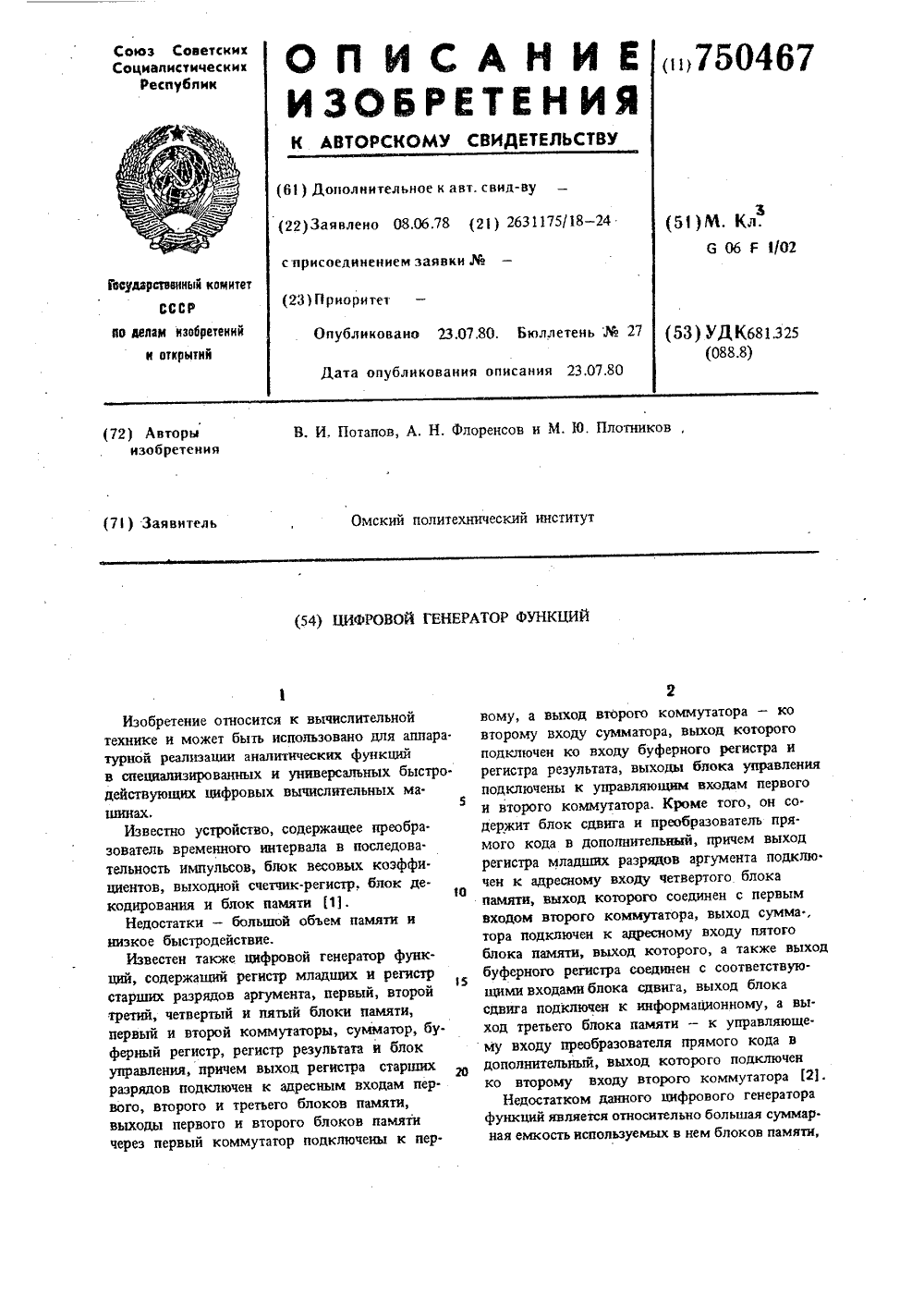

Номер патента: 750467

Опубликовано: 23.07.1980

Авторы: Плотников, Потапов, Флоренсов

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...в дополнительный, блока коррекции 2 и ко второму управляющему входу первого преобразователя 13 прямого кода в дополнительный.Работа цифрового генератора функций осуществляется следующим образом.В первом такте работы устройства, в зависимости от значения младшего разряда хх регистра старних разрядов аргумента, значе. ния узловой точки ХО и приращения аргумента дХ хранящихся соответственно на ре.)гистрах старших и младших разрядов аргумен. та 1 и 15 с помощью блока коррекции 2 и второго преобразователя 16 прямого кода в дополнительный преобразуются в значения Е и ЬЕ в соответствии с соотношениями:О,ЕСЛ 4 Х:О дХ,Есло Х=оо КО х +2:, езди Х=т 2 -дх, Есина Х=Х Значение приращения Ь 7, поступает на ад. ресный вход четвертого блока памяти, в...

Номер патента: 750468

Опубликовано: 23.07.1980

Авторы: Андрущенко, Бекеша, Глушков, Городниченко, Фролов

МПК: G06F 1/04

Метки: импульсов, синхронизации

...9. Входы элемента И б соединены с нулевым выходом входноготриггера 8 и с шиной синхронизации 4.Входы элемента И 7 подключены к ед:1 ничному выходу входного триггера, выходу элемента НЕ 3 и к шине синхронизации 4,которая подключена также ковходу элемента НЕ 11. Единичный выход основного триггера 9 подключен квыходной шине 10 устройства,Устройство работает следующимобразом, 40Исходное состояние триггеров 8 и9 нулевое. Входной сигнал от независимого внешнего источника поступаетпо шине 1 на вход Формирователя 2.Сигнал с выхода формирователя 2 поступает на единичный вход входного триггера 8 и устанавливает его в единичное состояние, в результате чего напервом входе элемента И 7 появляетсявысокий уровень потенциала (разрешающий сигнал),...

Номер патента: 750469

Опубликовано: 23.07.1980

Авторы: Борзихин, Буряченко, Доля

МПК: G06F 3/04

Метки: канал, мультиплексный

...Адрес ячейки местной памяти формируется на первом выходе регистра 3 управления. Выбранное из оперативной памяти через блок 2 сопряжения с оперативной памятью УСК также фиксируется в соответствуюгцих разрядах регистра 3 управления. Блок 13 сопряжения с внешними устройствами производит сравнение полученного от внешнего устройства в последовательности начальной выборки адреса и посылает с регистра 3 управления команду в интерфейс ввода-вывода. Полученный из интерфейса байт состояния в блоке 13 сопряжения с внешними устройствами также анализируется на занятость внешнего устройства. Параллельно осуществляется запись в блок местной памяти 12 УСК в ячейки, отведенные данному подканалу для управляюшей информации. Для операции Писать по адресу...

Номер патента: 750470

Опубликовано: 23.07.1980

Авторы: Вигдоров, Сколецкий

МПК: G06F 3/04

Метки: вывода, информации

...в регистр 3, где хранитсядо поступления с выхода счетчика 7импульса сброса,45Если в регистр 3 ло его сброса поступит второй ПКС., то он логически сложится с первым, Например, если первый ПКС был 1011001, а второй 0010010, то после совмещения в регистО ре 3 будет находиться код 1011011.Наложение последующих кодов происходит аналогично, пока на вход 13 не поступит синхроимпульс записи, по которому произойдет занесение накопленной в регистре 3 информации в первую ячейку блока 1 памяти. Этот ке импульс через интервал времени, обусловленный элементом б задержки, осуществляет сброс регистра 3, подготавливая его к приему нового ПКС.Второй код, накопленный в регистре 3, заносится во вторую ячейку блока 1 памяти по второму синхроимпульсу записи,...

Номер патента: 750471

Опубликовано: 23.07.1980

Авторы: Лопатин, Насакин, Плюснин, Чистобородов

МПК: G06F 3/04

Метки: обменом

...информация из магистрали 12, как-то;управляющее слово, количество байтов блока информации, которое нужно передать и адрес памяти, с которого нужно начинать писать или читать, Одновременно с этой управляющей информацией подается соответствующий сигнал записи на вход 15 элемента И. На второй вход элемента И подключен выход соответствующего разряда регистра 7 40 меток записи, вследствие чего запись в соответствующий абонент (регистр или счетчик) будет осуществляться только в том случае, когда в элементе И произойдет совпадение сигнала записи и единичного значения соответствующего разряда регистра 7 (перед началом работы все разряды регистра 7 - единицы). В том случае, когда совпадение произойдет, сигнал с элемента И поступит на второй...

Номер патента: 750472

Опубликовано: 23.07.1980

Автор: Хельвас

МПК: G06F 3/04

Метки: абонентами, внешними, процессоров, сопряжения

...элементы 28 и 29 И на шине 13 формируется управляющий сигнал Подключение, который через группы элементов 4 и 5 И подключает процессор к обшим шинам 19 и 20 обмена. При этом на них в первом цикле операции обмена из процессора выдается управляющее слово, а во втором - выдается (или принимается) информация. Во втором цикле операции обмена триггер 42 управления сбрасывается в нулевое состояние тактовым импульсом ТИ 1, снимается управляющий сигнал на шине 13 и процессор 1 отключается от шин 19 и 20.Если при выдаче изпроцессора управляющего слова информационные магистрали заняты процессором высшего уровня приоритета, то запрещаюшцм потенциалом по шине 21 на элементе 28 И блокируется формирование сигнала Подключение и через элементы 41 НЕ ц...

Номер патента: 750473

Опубликовано: 23.07.1980

Авторы: Иванов, Корбашов, Кутняков, Мальцев, Хлюпин

МПК: G06F 3/04

Метки: канал, мультиплексный

...по специальной команде процессора посредством инициации блока 3 управления, который в дальнейшем самостоятельно реализует временную диаграмму работы мультиплексного канала. Обращения со стороны программы к каналу идентифицируются посредством анализа различных служебных признаков, записываемых программой в блок 14 триггеров.Если программа загрузила массив управляющих слов и сообшила об этом каналу, то в ходе реализации временной диаграммы канала в результате анализа служебного признака в блоке 14 триггеров происходит перепись содержимого буферного регистра 9 готовности в первый регистр 10 готовности. В этом адресуемом регистре в дальнейшем хранятся номера сформированных заказов на обмен по подканалам, но еше не принятым к...

Номер патента: 750474

Опубликовано: 23.07.1980

Авторы: Павлюков, Фогилев, Школин

МПК: G06F 3/04

Метки: сопряжения

...и номер внешнего устройства. Указанный канал производит выборку из памяти адресного слова канала и командного слова канала, в которых указаны массив данных, подлежащий передаче, начальный адрес массива и код операции ввода/вывода. Канал разворачивает последовательность сигналов интерфейса вводавывода, в ходе которых и будет осушествлен непосредственный обмен информацией между каналом и устройством управления. Для этого канал выдает на вход 13 устройства управляющие сигналы, поступаюшие в узел 1, который в ответ на эти сигналы выдает запрос на формирование адреса микрокоманды в узел 4. Последний формирует непосредственный адрес микрокоманды в соответствии с сигналами синхронизации от генератора 5 и выдает его на адресный вход памяти...

Номер патента: 750475

Опубликовано: 23.07.1980

Автор: Столяров

МПК: G06F 3/06

Метки: контейнеров, номеров, считывания

...устанавливаемого на контейнере 1, и блока 2 считывания инФормации.Идентификационный элемент состоитиз плиты 3, выполненной из немагнитного материала. В плите выполненыячейки 4, в которых в соответствиис установленной системой кодированияинформации, размещены магниты 5. Магниты 5 закрыты крышкой 6, предохраняющей их от механических повреждений.Блок считывания содержит шасси 7,на котором в порядке, соответствующем размещению магнитов в ячейках,закреплены герконы 8, закрытые крышкой 9.Устройство работает следующим образом.При необхфимости считывания закодированного номера контейнера блок2 считывания информации совмещаетсяс идентификационным элементом 1 так,чтобы герконы 3 расположил.1 сь напро"тив ячеек 4. При этом контакты герконов,...

Номер патента: 750476

Опубликовано: 23.07.1980

Автор: Непомнящих

МПК: G06F 3/153

Метки: информации, лучевой, отображения, трубки, экране, электронно

...в счетчике светового пера, истинный.Укаэанный адрес хранится в счетчике 9 светового пера до конца импульса гашения по кадру. По началу следующего кадра содержимое счетчика 9 светового пера начинает уменьшаться с частотой вывода информационных точек на экран ЭЛТ. Таким образом, при достижении счетчиком светового пера нулевого состояния луч на экране ЭЛТ доходит до точки, указанной световым пером. Импульс переноса, сформированный в счетчике 9 светового пера, поступает в инвертор 8 и изменяет признак выводимой информации на противоположный, Через некоторое время указанная информация поступает на ЭЛТ и выводится на экран. Так как оператор показывает на светящуюся точку изображения, то в данной точке экран подсвечиваться не будет,...
