Патенты опубликованные 23.07.1980

Номер патента: 749391

Опубликовано: 23.07.1980

Авторы: Бражников, Васильев, Коржова, Фомичев

МПК: A61B 17/42

Метки: женщин, лечения, органов, половых

...резервуаром 12. Далее следует вакуумный насос 13,регулятор 14, вакууметр 5 и запорный клапан 16,Устройство работает следующим образом.После обработки наружных половых органов и влагалища дезинфицирую 1 цим раствором и осмотра шейки матки и сводов при749391 формула изобретения зпомощи зеркал на шейку матки одевают простерилизованное кипячением направляющее:приспособление таким образом, чтобы влагалищиая порция шейки матки вошла в шеечное кольцо 7, Удерживая левой рукой направляющее приспособление, правой извлекают зеркало и подъемник, затем также простерилизованную кипячением камеру 1;фза штуцер 4 по ребру 8 при помощи втулок-фиксаторов 5 продвигают в один из сводов влагалища до плотного соприкосновения камеры со слизистой. Далее наружный...

Номер патента: 749392

Опубликовано: 23.07.1980

Авторы: Грабовой, Родичкин

МПК: A61F 1/06

Метки: плечевого, сустава, эндопротез

...давления в нем, что крайнеболезненно, и предупредить жировую эмболию,как нередкое операционное осложнение прИ25 данных хирургических вмешательствах.Из всех элементов и частей эндопротезавнекостно располагается только один плавающий элемент, отграниченный от мягкихе околосуставных тканей краями суставнойповерхности лопатки, что обеспечивает безболезненность движений,е- Малый размер двойного шарового соединения позволяет сохранить проксимальныйотдел плечевой кости с местом прикреплениямышц и естественного ложа сухожилия двуглавой мышцы и предотвратить укорочениеверхней конечности при необходимости реимплантации эндопротеза с последующей операцией вторичного эндопротезирования илиартродеза. печивает достаточный запас прочности...

Номер патента: 749393

Опубликовано: 23.07.1980

Авторы: Власов, Колчев, Мацак, Чирко, Ярош

МПК: A62C 35/02

Метки: пожаров, тушения

...произ, водится без дренажа сжатого воздуха из газового аккумулятора давления. В этом случае между шаровым поплавковым клапаном ц корпусом с огцегасительной жидкостью устанавливается вентиль. На чертеке показана установка для тушения пожаров, общий вид,Установка состоит из емкости 1, запол-, ненной огггетушащей жидкостью, аккумулятора давления газового 2 или порохового 3, распылителя 4, пускового узла 5, шарового поплавкового клапана 6, расположенного в стакане 7, закрытом крышкой 8 ц установленном на трубопроводе 9. Полость стакана соединена с емкостью дополнительным трубопроводом 10, имеющим обратный клапан 11. К установке подключец питательный трубопровод клапана 6, расположенного в стакане 7, закрытом крыцгкой 8 и установленцом ца...

Номер патента: 749394

Опубликовано: 23.07.1980

Автор: Рукавицын

МПК: A63B 71/06

Метки: борьбе, ковре, оценки, приемов, спортивной

...дли,-ельности соответственно, в которых происходитФормула изобретения Фщее ФЪ цк Наимено"ваннебросков Амплитуда сигналов,мВ Длительностьмс Частота25 ЗО 5 " 75 25 49 Кока Юко Вазаари 80110 45 Инион определение преобладающей частоты колебаний(д и измерение длительности переходного процесса 1. С выходов блоков 8,10 и 11 сигналы, соответству ющие амплитудам, частотам и длительностям процесса во время проведения броска, поступают на один из;входов блока 13 сравнения, на второй вход которого подаются эталонные сигналы с выхода блока 12 памяти, В блоке 13. происходит операция сравнения изме О реннцх параметров с эталонными, с выдачей результатов сравнения и одновре- менным йодечетам числа бросков на табло 14 индикации, где...

Номер патента: 749395

Опубликовано: 23.07.1980

Автор: Быков

МПК: A63G 31/00

Метки: аттракцион, водный

...следующим образом.В исходном состоянии управляемыйклапан закрыт. С помощью пневмонасоса б в резервуар 4 нагнетают воздухдо тех пор, пока уровень воды А в резервуаре 3 не станет равным уровнюводы Б в бассейне.Через площадку для посадки и вы.сацки (на фигурах иФ показана) пассажиры заходят на судно. Затем открива749395 ЦНИИПИТираж 436 Заказ 4390/1Цодписное ют управляемый клапан, давление в резервуаре 4 резко падает и уровеньводы в резервуаре 3 быстро понижается,в результате чего судно перемещаетсявниз вдоль резервуара 3, а у пассажиров создается ощущение свободногопадения. Скорость перемещения судна увеличивается до тех пор, покауровни В роды в обоих резервуарах несравняются. Затем скорость перемещения судна плавно уменьшается, пока...

Номер патента: 749396

Опубликовано: 23.07.1980

Авторы: Рыбинский, Тютюнников, Чехов

МПК: B01D 3/20

Метки: массообменная, тарелка

...стаканов 2 и 3, кольцевой элемент 4, отбойные диски 5, внутренний патрубок 6.Работа тарелки осуществляется следующим образом.Жидкость, находящаяся на плато та 1 о релки 1, через которую барботирует газ(пар), переливается через верхний торец стакана 2 и движется по внутренней его поверхности. Достигнув кольцевого элемента 4, жидкость перераспределяется во внутренний патрубок 6, или в зависимости отусловий работы тарелки равномерно распределяется между наружным и внутренним патрубками. Под действием статического столба жидкость может вытекать одновременно из всех щелей Ь ь те или дискретно но в зависимости от заданного диапазонаработы тарелки. Истечение происходит еще из кольцевого зазора 7 (см. фиг. 2). В межтарельчатом объеме...

Номер патента: 749397

Опубликовано: 23.07.1980

Авторы: Аношин, Любченков, Рябченко, Сухина

МПК: B01D 3/30

Метки: аппарат, массообменный

...та-релки; процесс массопереноса не происходит из-за отсутствия в ней жидкой фазыЦелью изобретения является интенсифи-кация процесса массопереноса путем увеличения поверхности контакта и временииконтакта фаз.Эта цель достигается тем, что каждыйконтактный патрубок снабжен расположенным в нижней его части ограничительнымплоским горизонтальным кольцом и раз омещенным на уровне распределительных отверстий под за вихр ителем направляющимцилиндром, выполненным в верхней частис буртиком; целесообразно в аппарате сепаратор выполнять из плоских горизонтальных колец, установленных соосно одно наддругим, причем, внутренний и наружныйдиаметры нижележащего кольца сепаратора больше соответствующего диаметравышележащего кольца, Целесообразно...

Номер патента: 749398

Опубликовано: 23.07.1980

Авторы: Волков, Кованько, Сакодынский, Султанович

МПК: B01D 5/00

Метки: парового, потока, продуктов, улавливания, элюента

...трубой. Нижний конец центральной трубы выполненс зубчатыми краями.Предлагаемое устройство показанона фиг. 1, На фиг. 2 дана зависимостьсодержания воды от температуры. Оносостоит иэ емкости 1, содержащейзмеевик теплообменника 2, два патрубка - для ввода смеси паров 3 и длясброса воды 4 на время остановки процесса,Емкость 1 сообщается с дополнительной емкостью 5 при помощи центральнойтрубы 6, имеющей на нижнем конце зубчатые края 7. Емкость 5 имеет два патрубка для удаления паровой части потока 8 и для сброса накапливаемой жид стакан, благодаря которому поддерживается уровень жидкостиУстройство работает следующим образом.Ъ время выхода хроматографическойустановки на режим оно заполняется 10 жидким элюентом, например, водой....

Номер патента: 749399

Опубликовано: 23.07.1980

Авторы: Арутюнов, Демьянов, Минхайров, Саяхов, Хакимов

МПК: B01D 17/06

Метки: разрушения, эмульсии

...5 и закрыт заглушкой 6 для осуществления электрического согласования СВЧ генератора 7 с волноводом. Излучающим, является конец 4 волновода, 15который переходит далее в волноводныйизгиб 8 и жестко соединяется, например,сваркой с составной частью корпуса 1" и далеес выходом сверхвысокочастотного генератора 7, например магнетрона,с частотой генерации более 10000 Мгц,Излучающая часть волновода покрытавысокочастотным диэлектриком 9, который исключает электрический контакт между заземленным волноводом и высокопотенциальным электродом и одновременно исключает попадание во внутреннююполость волновода эмульсии из рабочегообъема установки.Подача высокого напряжения низкойчастоты на высокопотенциальный электрод осуществляется через патрубок...

Номер патента: 749400

Опубликовано: 23.07.1980

Авторы: Булатов, Максимов, Сипитый, Тамбовцев

МПК: B01D 25/12

Метки: жидкости, фильтр

...еНа корпусе 1 размещен патрубок 16для подачи исходной жидкости на фильтрацию и патрубок 17 для отведения очищенной жидкости. На опорной плите 1 3 установлена регулировочная шкала 1 8,фильтр работает следующим образом,При фильтрации исходная жидкостьчерез патрубок 16 поступает на пакетфильтрующих пластин 2. При этом фильтрующие пластины 2 посредством пластины7, шарнира 8, тяги 9 с пружиной 10,.электромагнитов 11, 12 и упора 14,повернуты в положение, при которомзазоры между смежными пластинами навыходе достигают требуемой величины.Так как фильтрующие пластины переменного сечения, то зазоры между пластинами изменяются по высоте фильтрующегопакета от максимальной величины навходе до требуемой величины на выходеиз фильтрующего...

Номер патента: 749401

Опубликовано: 23.07.1980

Авторы: Брояк, Канторович, Савчук

МПК: B01D 25/12

Метки: механизм, перемещения, плит, рам, фильтр-пресса

...цепь питания катушки реле времени К 4. Контакт реле времени К 4 размыкается и питание нд катушку магнитного пускателя К 2 поступает через блок-контакт К 2,4Магнитный пускатель К 2 главнымиконтактами включает электродвигательМ, От электродвигателя вращательноедвижение передается через редуктор 1на ведущую звездочку 1 1 и далее черезцепную передачу 1 7, ведомую звездочку4 и муфту 2 на приводной вдл 3. Приводной вал 3 через звездочки 4передает движение бесконечнм цепям 5,расположенным по обе стороны набораплит и рам.Закрепленные на бесконечных цепях5 каретки 8, переме.цаясь вдоль набора, увлекают захватами 9 плиту 6, переме.цая ее в сторону нажимной плиты,отведенной зажимцым устройством фильтрпресса,Рама 7, соединенная с плитой 6...

Номер патента: 749402

Опубликовано: 23.07.1980

Авторы: Бакаева, Виноград, Перлов, Симонов

МПК: B01D 33/04, C02F 11/12

Метки: медленно, обезвоживания, осадков, фильтрующихся

...на обшем рычаге13, который при помощи силового ципиндра 14 поднимается или опускается, поворачиваясь вокруг шарнира 15, регулируятаким образом величину общего угласближениянижней сетки и верхней ленты в зазоре между ними,Приспособление цля регулированияположения отдельных валов состоит изнижнего цилиндра 16, в котором расположены шток с поршнем 17, пружины18 и 19 и плавающий поршень 20.На штоке с поршнем 17 закрепленкронштейн с корпусом подшипников 21,в которых вращается прессовый вал 22.Нижний цилиндр 16 подвешен к штокуверхнего цилиндра 23. Для поддержания,необходимого давления масла в.верхнихполостях цилиндров выполнен редукционный клапан 24. Давление масла контролируется манометром 25. Л для подачи давления в нижнюю полость...

Номер патента: 749403

Опубликовано: 23.07.1980

Авторы: Бутовецкий, Кочешков, Надеин, Федорченко

МПК: B01D 33/40

Метки: осадка, отдувки

...24,При очередной отдувке сжатый воздух от воздухораспределителя 5 поступает в полость 20 исполнительного механизма 18 клапана отдувки 4 и одновременно черезпереключающее устройство 16 - в полость 14. Под давлением сжатого воздуха благодаря большей плошади мембраны 10 по сравнению с мембраной 11 втулка 8 перемещается ь сторону ячейковой шайбы 6, перекрывая шель 24 между ними. В это время в полости 20 исполнительного механизма 18 давление повышается настолько, что открывающая клапан 4 сила превышает силу прижатия его к седлу. В результате этого клапан 4 открывается и сжатый воздух проходит через каналы вала 7 в фильтровальные элементы ( на чертеже не показаны), осуществляя отдувку.Прижатие наконечника 23 втулки 8 к ячейковой шайбе 6...

Номер патента: 749404

Опубликовано: 23.07.1980

Авторы: Аникеев, Воробьев, Скорогодский, Федоткин

МПК: B01D 37/02

Метки: суспензий, фильтрования

...сцизилась до предельнодопустимого значения и составляла6,10 ьЬм. миц.После такого снижения скорости процесса осуществлялся импульсный вдуввоздуха в слой осадка под давлением0,4 ат с частотой 10 импульсов в минуту, в результате чего скорость фильтрования возрастала до величины1 8, 1 См /м,мин. Последующие вдувывоздуха осуществлялись каждый раз приснижении скорости процесса до значения6.10 м/м .мин,Для повышения эффективности процесса 45 и достижения более высокой скорости фильтрования интенсивность импульсных вдувов воздуха в слой осадка увеличивалась до значеция 0,8 ат, Пикл активного фильтрования прекращался, когда интервалы времени между последовательными импульсами сокращались до 10 мин,Кривая 1 1 см. черт,) показывает зависимость...

Номер патента: 749405

Опубликовано: 23.07.1980

Авторы: Абросимов, Андронов, Гаврин, Иванова, Каменный, Кругляк, Павлов, Сыроватский, Чумаков, Шварцман

МПК: B01D 43/00, B03C 1/00

Метки: измельченных, обезвоживания, ферромагнитных

...Флокулы перемещаюттранспортирующей поверхностью в направлении, перпендикулярном силовым 65 пиниям магнитного поля, н проходнуюкамеру, в которой они обрабатываютсяв протинотоке газом-теплоносителем,При обработке флокул газом-теплоносителем в противотоке создаются условия для последовательного протекания испарения капиллярной влаги, находящейся во Флокулах, за счет теплагаза-теплоносителя; переноса паровводы с охлаждающимся газотеплоносителем через флокулированный слой; кон -денсации пара на поверхности холодныхфлокул; утекания конденсата по хо лодным флокулам под действием силытяжести и удаление его из флокулированного слоя.За счет организации противотокатепло, затраченное на испарение влаги,утилизируется флокулированным слоемв...

Номер патента: 749406

Опубликовано: 23.07.1980

Авторы: Головкин, Первов

МПК: B01D 46/42

Метки: рукавный, фильтр

...1 с бункером 2, входного 3 и выходного 4 патрубков для газа, камер запыленного 5и очищенного б газа, рукавной плиты7, секции 8 фильтровальных рукавов,закрепленной к плите и размещеннойв камере запыленного газа, каркаса 259, выполненного в виде прямоугольногопараллелепипеда и установленного свозможностью перемещения, в которомразмещена плита с секцией фильтроваль.ных рукавов, двери 10. Фильтр снабжен ЗОгибкой мембраной 11 с центральнымпрямоугольным вырезом, расположеннойв камере очищенного газа параллельноплоскости рукавной плиты, и фланцем12, установленным с возможностью З 5возвратно-поступального перемещения вВертикальном направлении, причем наружные кромке мембраны закреплены попериметру к боковым стенкам камерыочищенного газа, а...

Номер патента: 749407

Опубликовано: 23.07.1980

Автор: Панфилов

МПК: B01D 47/10

Метки: газа

...укреплен каплеотделцтель 6 спутного движения с направляошцм дипдрдтом 7.пффузор 2 трубы Вентури большимдиаметром соединен с бункером-шлдмосборпцком 8, в днище которого вваренкаплеотделцтель 6, В полости конфузорд 1 нд выхлопной трубе 4 установлено с возможностью перемещения вдольее осц регулирующее устройство в видеконусообразной вставки 9,Направляющий аппарат может бытьприменен любого типа (тдк на фиг, 1показан направляюшцй аппарат типа одноздходной винтовой нарезки с боковымвходом газов, а нд фиг. 2 - направляющий аппарат типе штопор с двухзаходной нарезкой ц осевым входом).Устройство рдботдет следующимобразом,Подлежащие очистке газы вместе сорошаемой водой из конфузорд 1 поступают в кольцевое сечение горловины трубы Вептури,...

Номер патента: 749408

Опубликовано: 23.07.1980

Авторы: Батраков, Кисаров

МПК: B01D 53/02

Метки: газа, непредельных, углеводородов

...так как 1 Ов процессе обезвреживания происходитполимеризация мономера.Целью изобретения является увеличение срока службы сорбента и возможность очистки выбросных газов от метилметакрилата.Поставленная цель при очистке газовот непредельных соединений активнымуглем достигается за счет того, чтогаз предварительно пропускают черезслой пека, являющегося отходом производства органического стекла.П р и м е р . Паровоздушную смесь3 7494 инициатора 0,04 мг/л пропускают прио30 С через две адсорбционные колонки, соединенные последовательно, В первую по ходу газа колонку помещают пек (около 1 г), во вторую - активный уголь марки АР(около 10 г). После адсорбции уголь подвергают регенерации водяоным паром при 110-120 С в течение 1 ч. Расход пара...

Номер патента: 749409

Опубликовано: 23.07.1980

Автор: Рульнов

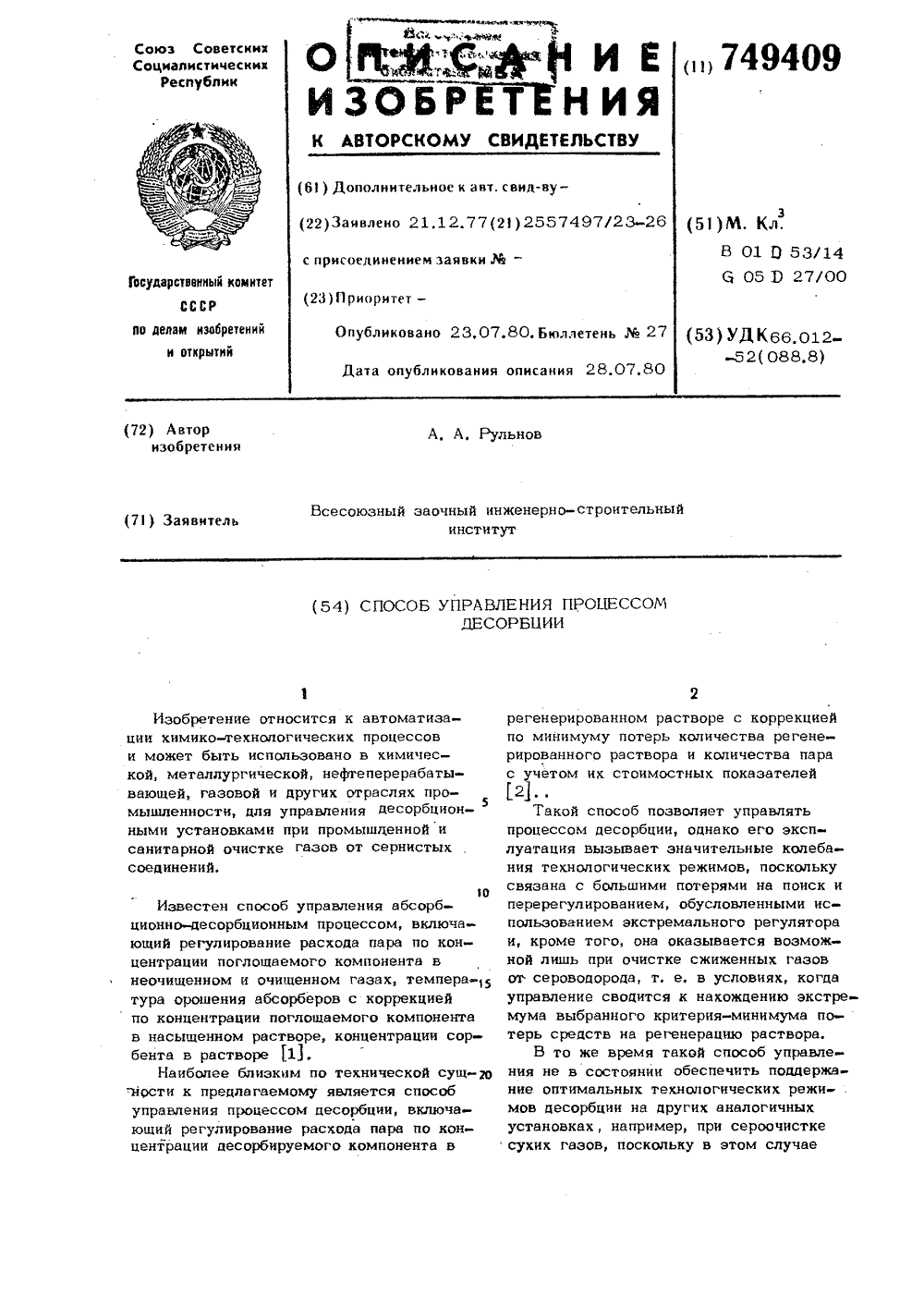

МПК: B01D 53/14

Метки: десорбции, процессом

...в регенерированномрастворе и ее производной.40Способ управления основан на искусственном изменении задания или текущей концентрации в системе управления и оценке подученных результатов путем поиска определенного, заранее заданно 45 го значения производной, а не точки, в которой производная обращается в нуль или имеет минимальное значение.Величина пробных шагов, определяемая расхождением между определяемым 050 текущим и заданным значениями производной концентрации в данной точке в процессе поиска при приближении к точке оптимума уменьшается, так как при дви жении в правильном направлении умень 55 шается указанное расхождение, что позволяет свести к минимуму потери на поиск и перерегулирование. На чертеже дана структурная схе;,...

Номер патента: 749410

Опубликовано: 23.07.1980

Авторы: Аксенов, Александров, Бурлев, Насонов, Нерушин, Нерушина

МПК: B01D 53/32

Метки: азота, газа, окислов

...и последующее в течение всего времени очисткинасыщение катода электрохимически выделяемым водородом ведет к восстановлению окисной пленки на поверхности пористого никелевого катода и исключениюобразования этой пленки в дальнейшемпри контакте никеля с окислами азота,что обеспечивает поддержание высокойкаталитической активности пористого катода в реакции восстановления окисловазота аммиаком и более полное восстановление окислов азота выделяющимся на пористом катоде активным атомарь,ым водородом по реакции ЙО Ч 0, Г Н(д,ом) М,5 НО Катодная поляризация пористого электрола препятствует химическому раствс рению никеля в присутствии кислорода и аммиака в водном растворе. Предложенный способ поясняется схемой. На схеме приняты следующие...

Номер патента: 749411

Опубликовано: 23.07.1980

Авторы: Фридрих, Ханс-Юрген, Хартмут

МПК: B01F 5/08, C12C 11/02

Метки: гомогенизации, пивного, сусла, суспендирования

...В. днище резервуара целесообразно расположить квк одно, так и несколько сопел, аксиально или коаксиально направленных по отношению к центру днищана чертеже не показано), С полостью резервуара 1 связан отводящий трубопровод 8 в точке, размещенной выше сопел 7Питающий 6, отводящий 8 и напорный3 трубопроводы снабжены регулирующимиклапанами 9, Сопла 2 и 7 имеют диаметр12 см,Работает предлагаемое устройство следующим образом,Резервуар 1 заполняют по питаюшемутрубопроводу 6 через циркуляционный насос 5 и напорный трубопровод 3 с соп,лами 2 и 7 сусло-дрожжевой суспензией.В результате циркуляции этой суспензии по трубопроводам обуславливается еевращение в резервуаре 1 и осуществляется полное суспендирование твердых частицдрожжей пивного сусла....

Номер патента: 749412

Опубликовано: 23.07.1980

Авторы: Караулов, Парфенопуло, Покутнев

МПК: B01F 7/08

Метки: смеситель

...7 установлен пустотелый диск 12ддя распыления раствора. Цля подачи сухого свекловичного жома в крышке 13 бункера имеется горловина 14. Пвтрубок 15с направляющим конусом сухого жома 16и предохраняющим от попадания частичек жома в раствор, служит для направления раствора в распылитедьный диск, аотбойник 17 способствует направлению35частиц сухого жома в факел распыленногораствора. Под бункером расположена симметрично горизонтальная емкость 18, снабженная транспортирующим органом, образованным пальцами 19 с лопатками 2040на конце, жестко укрепленными на горизонтальном валу 21.Пальцы 19 с лопатками 20 установлены на валу 21 так, что образуют винтовые линии противоположного направления45и транспортирующие смесь от распределителей в...

Номер патента: 749413

Опубликовано: 23.07.1980

Авторы: Волков, Иванов, Канунников, Торубаров, Чупин

МПК: B01F 7/18

Метки: аппарат, жидких, пастообразных, перемешивания

...изменения угловой скорости мепалки предлагаемлй аппарат с 1 дбжен кривошипом постоянного радиуса, шарнирно закрепленнъм ня корпусе электродвигателякривошипом переменного радиуса с прямолинейной радиальной прорезью, в которойустановлен ползун 4, Патуном и эксцентриком, жестко закрепленным на валу мепялкч при этОм эксцетрик шарнирнО сВязя 1 с шяту 10 м; кОторы 1 прп помощи жбстко закрепленной в нем оси соединен скривошипом постоянного радиуса и черезползун - с кривошипом переменного радиуса.На фиг. 1 изображен предлагаемыйаппарат, общий вид; на фи. 2 - механизмнепрерывного изменеия угловой скорости мецалки на фиг,. - даня кинематическая схема механизма непрерывногоизмеещи угловой скорости мешалкиАппарат содержит корпус 1 с крыц-кой...

Номер патента: 749414

Опубликовано: 23.07.1980

Авторы: Артемьев, Гвоздев, Нещадим, Постельный, Смыслов, Сумин, Фомичев, Шерстнев

МПК: B01J 8/10

Метки: массообмена, проведения, процессов, теплои

...1 Ялопаток 4 и ( (ТОзволяет тт)ех")лтт)ОвдтХ)иИар высушиваемаго мдтерпалд и граяЦТХ(СЛОПТ Е(.КПГ (.:Сгта 3 (,0(ЭТРТТ(г Т Ст,.;)Пт)ГГГ 0 сг) тхоег)Г)бе)к 00 дГ;т)Гтд д(;стт,т дС"ТСС В 1 ССКДЯ ( "Г".Е 1 Ь ПСТР .Л 01 ПИВО 15 ЦОДЕорадцОСТ( ПОТОК Л(сд З)(сд)1 ГСозда Е 1- ся сильньй зецтиетяиоцце)х эд 1)Ркт) спо- сОбсГВУ Гхц)х зсхгРчзсе и Разт) зк Г: тстд цсвкт, а эффект иттер(ререн)тГт;3)зл ковьх вол от дейст)ия лопаток 4 и ) . силыДОВЛ Еия ИХ ИСКЛХОЧООТ 1)О 11 Па И Е ЧЯС ). ИЦ0 Л(дт) И(ЕЛО На КО 1 СТ рКт(1 В ТП)1 Е Э 1 ЕМЕНТЫдц;1 с)ряд Г-Стор уСТОНОВ)ки СОЗГдсТ В.)1 Г 1 И- ляцяоцный поток, что позвсля;,т сгользоВЯТЬ )ЯМКНУТКЮ СХЕМУ) ИИТ)КУ,Т 5 ПГИИ Т ЕХЛ(ЬЕтоо," опя бод Прт Л) 0 цгтИЯ В тт ЕШц)Х ВЭцти 1 Я5 циопных устройств эла...

Номер патента: 749415

Опубликовано: 23.07.1980

Авторы: Березин, Соколянский, Таксанц

МПК: B66C 1/66

Метки: аппаратов, демонтажа, механизмов, монтажа

...Поршень 3 имеет стойку 21,5 Онесущую на себе фланец 22, резьбовойвинт 23 с рукоятками 24 и отверстие25 для сцепления с грузозахватным устройством. На резьбовой винт 23 наверну-та опорная тарелка 26, Захваты 18 внижней части оканчиваются головкалАиключами 27 с плоскими пружинами 28 взеве с ориентирующим упором 29. Поршень:заглушка 3 имеет шпоночный паз 5 ф30, а ца корпусе 1 имеются шпоцка 31и рукоятка 32. Демонтцруемый механизм5 крепится к гнезду аппарата 6 фланцем33 посредством шпилек 34 ц гаек 35 иснабжен цилиндрическим стаканом 36 спазами 37, размещенными напротив крепежных отверстий во фланце 33. Корпус1 имеет штуцера 38 и 39 для продувкиполости корпуса, а ремонтные работыпроводятся через проем 40 в полу перекрытия 41,Демонтаж...

Номер патента: 749416

Опубликовано: 23.07.1980

Авторы: Болотов, Усачева, Шенберг

МПК: B01J 21/06

Метки: 2-этилгексанола

...7-8. Обычно на осаждение идет около 70 мл раствора едкого . 25натра.Полученный черно-коричневый осадокдекантируют кипящей дистиллированнойводой до удаления иона М 0 , отфильтровывают на воронке Бюхнера и сушат на 3 Овоздухе. Затем катализатор переносят вфарфоровую чашку и сушат в термостатепри 40-50 С 5 часов, а далее - при200 С еще 5 часов. Полученный твердыйкатализатор черного цвета измельчают на З 5кусочки размером 3-5 мм, отсеивают отпыли. Вьиод сухого катализатора составляют 110-115 г (95-100%).Загруженный в реактор катализатор перед синтезом высших спиртов восстанавливают водородоазотной .смесью (1:3)при температуре 240-270 С. В табл. 1приведены состав и выход продуктов ре -акции при конденсации масляного альдегида в...

Номер патента: 749417

Опубликовано: 23.07.1980

Авторы: Болотов, Усачева, Шенберг

МПК: B01J 21/06

Метки: 2-этилгексанола, альдегида, бутилового, гидрированием, катализатора, конденсацией, конденсации, масляного, спирта

...осадок мноо гократно декантируют теплой (40-50 С) дистиллированной водой до удаления ио- З 5 на К О). Для лучшего осаждения в конце промывки к осадку добавляют 50- 100 мл насьпценного раствора азотнокислого натрия, перемешивают и проводят окончательную промывку от сульфат ионов. щС отмытого осадка гидроокиси титана сливают воду и добавляют раствор 121 г Сы(ЙО)ЗНО в 380 мл воды, нагревают до 85-90 С, при энергичном переомешивании быстро приливают 50 мл раст вора едкого натра (1:2), а затем, добавляя небольшими порциями шэпочь, доводят рН до 7-8.Полученный черно-коричневый осадок декантируют кипящей дистиллированной 50 водой до удаления иона МО, отфильтровывают на воронке Бюхнера и сушат на воздухе. Затем катализатор переносят в 17...

Номер патента: 749418

Опубликовано: 23.07.1980

Авторы: Баранов, Косогоров, Кузнецов, Лиакумович, Рутман, Туктаров

МПК: B01J 21/20

Метки: алюмохромового, дегидрирования, катализатора, низших, парафиновых, подготовки, углеводородов

...и регенерации те же, что и в примере 1.Получают 3170 кг/ч контактного газа следующего состава, масс.Ъ:(Н,ЕС 1 - С 4) 9,0; (СО + СО) 2,1(С 4, 3; из о-С Н50, 1; иэо-С Н,031,9; изо-СН, 2,6.Выход иэоамиленон и иэопрена напропущенный изопентан составляет35,8 масс.%, на прореагиронавший75,7 масс.%.П р и м е р 5. Для подготовкиприменяют азот, содержащий 10 об.Ъ СОВремя подготовки 4,5 мин; линейнаяскорость газа 0,12 м/с, что состанляет примерно 2,0 от критической скорости псевдоожижения.Условия дегидрирования и регенерации те же, что и в примере 1.Получают 3170 кг/ч контактногогаза следующего состава, масс.%:(Н, Е С 1 - С 4) 8,6; (СО + СО) 2,0;ЕНС 5,0; изо-СН 50,4, иэо-СНц31,2; иэо-СбН 8 2,8.Выход изоамиленов и иэопрена напропущенный иэопентан...

Номер патента: 749419

Опубликовано: 23.07.1980

Авторы: Ахметшин, Бугай, Галиакбаров, Гермаш, Козин, Миронов, Михеев, Прокопюк

МПК: B01J 21/18, B01J 23/755

Метки: ароматическими, гидрирования, диеновых, катализатор, олефиновых, селективного, смеси, углеводородами, углеводородов

...решения.П р и м е р 1. В реактор объемом 500 мл загружают 15 г порошкообразной окиси никеля и затем подают в слой окиси никеля предварительно разогретый до температуры 450 С гептан с объемоной скоростью 5 час . Через 1,0 час-вся окись никеля прококсовывается и получают катализаторную массу с содержанием никеля 15,0 вес,.4 и углерода 85,0 вес.%. Полученная катализаторная масса представляет собой длинные спиралевидные углеродные волокна, содержащие на концах мелкодисперсные кристаллы никеля. Затем каталиэаторную массу таблетируют в таблетки размером 5 х 5 мм. Насыпной вес полученного катализатора равен 0,520 г/см, удельная поверхность-з 53110 м/г. В проточный реактор из кварца помещают 1 г полученного катализатора фракции...

Номер патента: 749420

Опубликовано: 23.07.1980

Авторы: Алферова, Белоусова, Бордюг, Дудкова, Мухина, Подлепян, Филиппов

МПК: B01J 23/92

Метки: катализатора, марганцевого, окисления, парафина, регенерации

...соответствуеттребованиям к воде, направляемой напромывку отходящих газов окисления па- .рафинов, Жировой слой направляют впроизводство органических жирных кислот.П р и м е р 2. 100 мл кубового остатка, полученного при концентрировании шламовой воды по примеру 1, обрабатывают 40 г/л о -фосфорной кислоты.Расслоение, происходящее при этом, более четкое и водный слой более светлый, чем при обработке серной кислотой. При добавлении метанола в .соотношении 1 : 1 выпадает осадок - фосфат марганца, который отфильтровывают, высушивают и используют для приготовления катализатора.Содержание,марганца в осадке 46,4, вес осадка7,5 г, остаточное содержание марганца в воде 1,95 г/л, степень извлечения марганца 90,П р и м е р 3. 100 мл кубового остатка,...
