Патенты опубликованные 23.07.1980

Номер патента: 746930

Опубликовано: 23.07.1980

Автор: Решетняк

МПК: H03K 17/567

Метки: пускатель, тиристорный

...При достижении тока в цепи управления. тиристора 22 Велйчийы тотсаего вкелюченй по 35следний переходит в открытое состояние, чемобеспечивается разряд коммутирующего кон" адейсатора 20 на первичную обмотку ймпульсчно.го трансформатора 23 и наведение в ней мощных импульсов, Далее конденсатор 20 через40первичную обмотку трансформатора 23 и от- крытый тйристор 22 перезаряжается, что приводит к запиранию тиристора 22. Затем циклповторяется, Со вторичных обмоток трансформатора 23 генерируемые импульсы приклады.45ваются к управляющим переходам симметричных тиристоров 1 и 2, осуществляя их за.пуск и присоединение нагрузки к питающейсети, Отключается устройство нажатием кнопки 18, при этом разрывается цепь тока, проте.кшошето через...

Номер патента: 746931

Опубликовано: 23.07.1980

Автор: Уан

МПК: H03K 17/60

Метки: ключ, магнтно-транзисторный, постоянного

...транзистор 7, выходной зажим 8, управляющий вывод 9, диоды10, 11 и 12.Работает магнитно-транзисторный ключ посто.янного тока следующим образом. 15При поступлении отпирающего сигнала наего управляющий вывод 9 через вторичнуюобмотку 6 начинают протекать токи, а так как,напрймер, из-за технологического разброса найряжений силовых транзисторов 4 и 5 базовый 20ток одного из них будет больше, то в частипервичной обмотки 2 токового трансформатора3, включенной в его выходную цепь, ток будет , также большей величины.В случае, если это будет, например, силовойтранзистор 4, то на обмотках токового транс.форматора 3 появятся напряжения с полярностью указанной на фиг; 2.Напряжение на левой половине обмотки 6способствует отпиранию силового...

Номер патента: 746932

Опубликовано: 23.07.1980

Автор: Уан

МПК: H03K 17/60

Метки: составной, транзистор

...токового трансформатора 3, дТранзистор 2 открыт током, трансформированным из его коллекторной цепи посредствомтокового трансформатора 7. Базовый ток транзистора 2 пропорционален току его коллектора,Для выключения ключа от блока управления14 открывается транзистор 11. По цепи, состоящей из дополнительных обмоток 10, 6дополнительного и основного токовых трансфор.маторов, развязывающего диода 12 и выходнойцепи транзистора 11, начинает протекать ток,трансформируемый из первичных обмоток 8и 4 дополнительного и основного токовых транс.форматоров. Так как дополнительная обмотка6 основного токового трансформатора 3 способ.на отдать больший ток, чем дополнительнаяобмотка 10 дополнительного токового трансформатора 7, напряжение на...

Номер патента: 746933

Опубликовано: 23.07.1980

Автор: Уан

МПК: H03K 17/60

Метки: ключ, постоянного, транзисторный

...Катоды диодов б и 7 соединены суправляющим элементом через блокирующийдиод 15. Управление элементом 8 осуществляется от блока 16 управления, .Транзисторный ключ работает следующимобразом,Пусть управляющий элемент выполнен ввиде обмотки 12 задающего генератора, полярность напряжения на которой показана на чер.теже.Транзисторыи 2 открыты, причем транзистор 1 открыт током коллектора транзистора2,а транзистор 2 открыт током трансформированным из его коллекторной цепи посредствомтокового трансформатора 3. Базовый ток тран.зистора 2, следовательно, пропорционален токуего коллектора. От задающего генератора вэтом режиме энергия не потребляется.При изменении полярности напряжения наобмотке 12 это напряжение и напряжение базоэмиттерного...

Номер патента: 746934

Опубликовано: 23.07.1980

Авторы: Лирцман, Радько

МПК: H03K 17/60

Метки: ключ, компенсированный

...состояние МДП.транзисторов 2 и 9. При этом с поступлениемимпульсов питания на вход первичной обмотки трансформатора на его выходных обмотках1 О и 13 трансформируются импульсы, которыеподаются с обмотки 13 на коммутируемуюцепь 1, а с обмотки 10 через резисторы 11и 8 на базы транзисторов 3 и 4. Причем обмотка 10 включена таким образом, что на базу 4каждого из транзисторов 3 и 4 при подаче импульсов напряжения на сто котт:тектор пода. ется эаниратощес напряжение. так, например, если и обмотке 3 трансформируется положительный импульс, развязываюший пипл 6 открывается, но на базу транзистора 4 ттодается отрицательный запирттюптттй импуттьс с полови. ны обмотки 10, Этот же импульс является отпираюшим для транзистора 3, но так как в...

Номер патента: 746935

Опубликовано: 23.07.1980

Автор: Глебов

МПК: H03K 17/60

Метки: ключ, магнитно-транзисторный

...дополнительные диод 14 и транзи.сторный ключ 15 подключены к управляющему 4 Овходу основного транзисторного ключа 13,Управляющие входы транзисторных ключей 7и 15 подключены к выходу инвертора, образо. ванного резистором 16 и транзистором 17,через резисторы 18 и 19 соответственно. Между точкой соединения диода 11 и первой вто.ричной обмотки 8 и коллектором силовоготранзистора 1 включен резистор 20.Принцип действия устройства состоит и следующем, 50В отсутствие управляющего сигнала на базутранзистора 17 последний заперт и в базовые цепитранзисторных ключей 7 и 15 задаетсяток, поддерживающий их в состоянии насыщения,При этом между базой и эмиттером силового Ытранзистора 1 устанавливается небольшая раз., ность потенциалов, и силовой...

Номер патента: 746937

Опубликовано: 23.07.1980

Авторы: Блиндер, Гохштейн

МПК: H03K 23/00

Метки: делитель, импульсов, управляемый, частоты

...импульсов со схемой записи кода,триггер 2, первый дешифратор 3, дополнительный счетчик 4 импульсов со схемой записикода, дополнительный триггер. 5 и второйдешифратор б. Выход триггера 2 являетсявыходом устройства,Устройство работает следующим образом.Импульсом с шины 7 начальной установкитриггер 2 устанавливается в "единивое" со.стояние и счетчик 4 заполняется импульсамисчетной частоты входной шины 8, а триггер5 устанавливается в "нулевое" состояние изапрещает заполнение счетчика 1 входнымиимпульсами.1 а выходе цешифратора 6 вы. 46937 деляется импульс раньше импульса переноса счетчика 4 и запишет код, посупаюший повходу в счетчик 1. При переполнении счет.чика 4 на его выходе сформируется сигнал пе.реноса, который установит триггер " в...

Номер патента: 746938

Опубликовано: 23.07.1980

Авторы: Волчков, Иванов

МПК: H03K 23/00

Метки: деления, импульсов, предварительной, установкой, частоты

...приведения устройства в исходное состояние необходимо подать импульс на вход установки триггера 7 в единичное состояние и входпредварительной записи счетчиков 8,9 (цепьустановки исходного состояния на чертеже непоказана). При этом в каждом из счетчиков 458 и 9 установлено число:й = К/2,где К - требуемый коэффициент деления;- символ взятия целой части от К/2,Ппоскольку занесение выполняется с шин 22 ши.ны 10 подачи кода требуемого коэффициента деяения.При подаче на шину 1 устройства импульсовони поступают через открытый вентиль 2 навычитаюший цд счетчика 8, Когда в. этомсчетчике число уменьшится до единиць, отпирается вентиль 4, Кроме того, если с шинымладшего разряда 2 шины О поступает высокий потенциал (в младшем разряде кода коэф....

Номер патента: 746939

Опубликовано: 23.07.1980

Авторы: Гловацкий, Зельдин, Смолов, Шумилов

МПК: H03K 23/00

Метки: магнитный, сумматор

...1 разряд), 20 а сам займет его место в динамической ловушке ДЛи. На этом процесссуммирования заканчивается. Двоичный код суммы определяется состоянием динамических ловушек ДЛ1, ДЛии переносом в и+1 разряд. Как следует из приведенного примера, состояние указанных динамических ловушекследующее: в ДЛотсутствуетЦМД, в ДЛ ЦМД есть и есть ЦМДна выходе и-го разряда сумматора,т.е. единица переноса в и+1 разряд.Таким образом, результатом сложения двух чисел, которые представлены кодами 11 и 11, есть число, представленное кодом 110, что соответствует истине. Кроме того, в каждомразряде сумматора динамическая ловушка результата поразрядного сложения совместно с ее цепями связиобразует элемент, получивший в 40 доменной технике название...

Номер патента: 746940

Опубликовано: 23.07.1980

Авторы: Булычев, Салов

МПК: H03K 23/00

Метки: счетное

...18 ключатель 18, шифратор 17 поступает на И 9,открывая его, на шине 29 сигнал появится пос. ействия З ле накопления четырех импульсов. Сигналом с ок на. выхода логического элемента 14 вновь вклюстей чается времязадаюший элемент 3, которыйподает запрет наэлемент 2 совпадения, преры. остей) вая поступление импульсов с гейератора 1 на оторый 2 О счетный вход декады на время установки в , запре- "О" декады 5 и переключения второй ячейки ика 7 счетчика 15 (фиксация выполнения второй полне- крагности), а также переключения счетчика 7 й крат- на третий шаг и т.д, до кратности, заданной с помощью узла 4, после чего поступит стей) со второго его выхода на вход элемента 19 оторый совпадения запрет на выполнение последую.22 - 24, ших кратностей.1 и...

Номер патента: 746941

Опубликовано: 23.07.1980

Авторы: Девятка, Дронов, Когге

МПК: H03K 23/00

Метки: кода, предварительной, счетное, установкой

...сигналов, поступа. ющих на входную шину 13 устройства, элемент И 8 подготавливается к работе. И первый входной сигнал, поступающий на шину 13 уст. ройства, проходя через второй элемент И 8 (см. фиг. 2 в), поступает на счетный вход синхронизирующего триггера 4 и по зад. нему фронту переводит синхронизируюший триггер 4 в единичное состояние. (см. фиг.2 г), Если передний фронт сигнала пуска пришелся на конец входного сигнала, поступающего на шину 13 устройства, и он настолько мал, что, пройдя через второй элемент И 8, не в состоянии перевести синхронизируюшнй триг. гер 4 в единичное состояние, то он перебрасы. вается следующим входным сигналом,Синхронизирующий триггер 4 подготавливает к работе первый элемент И 7 и запрещает работу...

Номер патента: 746942

Опубликовано: 23.07.1980

Автор: Лобанов

МПК: H03K 23/02

Метки: делитель, частоты

...10, выход которого соединен с Й-входом второго триггера 2.Выход ннвертора 5 соединен с третьим входом второго элемента И - НЕ 7, выхбд которого соединен с В-входом первого триггера 1,со входами первого элемента И - ИЛИ - НЕ 12и второго элемента И - ИЛИ - НЕ 13, с входами вторым третьего 8 и третьи четвертого 9элементов И - НЕ 13, свходами вторым третьего 8 и третьим четвертого 9 элементов И - НЕ,выходы которых соединены с 8-входами соот.ветственно четвертого 4 и второго 2 триггеров,Прямой вход первого триггера 1 соединенс первыми входами третьего 8 и четвертого9 элементов И - НЕ, инверсный выход 1 тервоготриггера 1 соединен с первыми входами пятого 4694210 и шестого 11 элементов И - НЕ, прямойвыход третьего триггера 3 соединен с...

Номер патента: 746943

Опубликовано: 23.07.1980

Автор: Грехнев

МПК: H03K 23/02

Метки: делитель, импульсов, частоты

...И - НЕ 9, 16логическая единица, Следовательно, с приходомпятого входного импульса на выходе элементаИ - НЕ 10 появляется сигнал, равный логическому нулю, который устанавливает первыйи третий триггеры памяти в нулевое состояние,а четвертый триггер памяти - в единичное состояние. Аналогично с приходом шестого входного импульса первый триггер памяти устанав.лнвается в единичное состояние, с приходомседьмого входного импульса второй триггерпамяти устанавливается в единичное состояние,а первый триггер памяти - в нулевое состоя.ние. С приходом восьмого входного импульсатретий триггер памяти устанавливается в единичное состояние, а второй триггер памяти - внулевое состояние. С приходом девятого входного импульса первый триггер памяти...

Номер патента: 746944

Опубликовано: 23.07.1980

Автор: Нисенбойм

МПК: H03K 23/02

Метки: делитель, импульсов, частоты

...выходами логическихэлементов НЕ и И - НЕ предыдушего разряда,а выход каждого логического элемента 2 И -ИЛИ подключен к О-входу О-триггера последу.юшего разряда.На чертеже представлена структурная элек - типическая схема. делителя частоты импульсов.На схеме: 1 - входная шина, 2,3 4,5,6 т.О - триггерв, 7,8,9 - элементы И - НЕ, 10,1,12 ло.гические элементы НЕ, 13,14,15,16 - логичес-,кие элементы 2 И - ИЛИ.Делитель частоты импульсов работает следу.юшим образом.Импульсы синхронизации с входной шины1 поступают на С-входы О-триггеров 2,3,4,5,Первый О триггер 2 делит частоту входного сит.нала на 2. При этом на выходе элемента 2 И -ИЛИ 13 формируется ситнал управления О-входом второго О.триггера 3, что обеспечиваетподготовку О-триггера 3 до...

Номер патента: 746945

Опубликовано: 23.07.1980

Авторы: Гиленок, Грехнев

МПК: H03K 23/02

Метки: делитель, импульсов, следования, частоты

...разряда соединен с нулевым входом коммутационного грщтераэтого разряда, На чертеже изображена структурная электри. ческая схема делителя частоты следования им. пульсов на 5,5.Схема содержит элементы И - НЕ 1 - 4, попарно образующие первый и второй коммутационные триттеры первого разряда, элементы И - НЕ 5-6, попарно образующие триггер памяти этого разряда, элементы И - НЕ 7 - 10, образующие аналогично коммутационные триг. геры, элементы И - НЕ 11, 12, образующие триггер памяти второго разряда, элементы И-НЕ 13-18, образующие триперы третьего разряда, элементы И - НЕ 19, 20, образующие коммутационный триггер четвертого разряда, элемент И - НЕ 21 этого разряда, элементы И - НЕ 22, 23,образующие трипер памяти четвертого разряда, элемент...

Номер патента: 746946

Опубликовано: 23.07.1980

Авторы: Петров, Тощева

МПК: H03K 23/02

Метки: джонсона, счетчик

...с пря.мыми выходами, всех У-К-триггеров 1 2 - 1=пкроме первого 1=1, а выход элемента И 2соединен с К выходом первого Т - К триггерагХ вход которого соединен с инверснымвыходом иого 3 - К триггера 1=и, инверсныйвыход каждого нечетного,Г - К триггера соеди.нен с К входом следующего, четного,Т - К триггера, прямой вход которого соединен с Д входом следующего нечетного Х-К триггера, входэлемента 4 задержки соединен с входом 7счетчика Джонсона, выход элемента задержкисоединен с первым входом элемента ИЛИ 5,выход которого соединен с входом инвертораб, выход которого соединен с входом установки всех,Т - К триггеров 1=2 - 1=п, кроме первого 1=1, входы каждого ого дополнительновведенного элемента И 3=, где -нечетное)соединены с прямыми...

Номер патента: 746947

Опубликовано: 23.07.1980

Авторы: Гущина, Сементовский

МПК: H03K 23/24

Метки: двоично-десятичное, пересчетное

...в режимахсоответственно сложения и вычитания, какобычный двоичный реверсивиый счетчик благодаря сложению или вычитанию, осушествляе.мому двоичным реверсивным счетчиком 1.В режиме сложении десятый импульс перево.дит устройство иэ логического состояния 1001во вспомогательное логическое состояние "1010,"при этом на оба входа дешифратора 2 поступают уровни логической "1", с выхода дешифратора 2 поступает на вход формирователя 3 сигнал установки триггера 7 в состояние логической единицы.С. инверсного выхода триггера 7 уровеньлогического "0" поступает на входы второгои третьего разрядов двоичного реверсивногосчетчика 1, устанавливая их в состояние логического "0".Одновременно уровень логической "1" спрямого выхода триггера 7 и с шины...

Номер патента: 746948

Опубликовано: 23.07.1980

Автор: Дмитриев

МПК: H03K 25/06

Метки: делитель, накопительный, частоты

...используют шину управления 10,а для сдвига вправо - шину управления 11.Выходом устройства является коллектор транзи.стора 1,Накопительный делитель частоты работаетследующим образом. В исходном состоянии,когда импульсы на шине 7 отсутствуют, устрой.ство обесточено, С подачей на входную шину7 последовательности импульсов положительнойполярности первым же импульсом через 25резистор 5 открывается транзистор 6, Коллек- торный ток этого транзистора отпирает трап.зистор 2, а тот в свою очередь отпирает транзистор 1. На резисторе 4 (выход делителя)появляется напряжение, которое далее дей З 0ствует на базу транзистора 2 через конден.сатор 3. Происходит лавинообразный процесс-бтпиракия тйристора ка транзисторах 1 и 2.При этом конденсатор 3 через...

Номер патента: 746949

Опубликовано: 23.07.1980

Автор: Кренский

МПК: H03K 29/00

Метки: импульсов, счетчик

...импульсы с шины 1тактовых импульсов не поступают через трех.вхадовый элемент И 4 на конденсатор 20,на проходят через резистор 23 на вход транзистора 11 с выхода элемента 8 совпадения.Прй достижении конденсатором 14 напряже.ния, равного опорному, снимаемому с резитем самым предотвращается как разряд кон. денсатора 14, так и возникновение ложного импульса переноса на выходе блока 9 выде. ления импульсов переноса.Таким образом, момент компарации, опреде. ляемый открыванием диода 19, сдвигаетсяна время, равное периоду тактовых имйульсов, чем обеспечивается переход фазоимпульсного разряда в следующее состояние. Такой же по величине сдвиг момента компарации проис. ходит и в случае, если счетный импульс совпадает по времени с выходным...

Номер патента: 746950

Опубликовано: 23.07.1980

Авторы: Бортунов, Личидов, Трофименко

МПК: H04B 3/46

Метки: дискретных, достоверности, оценки, приема, сигналов

...порогам дискриминации сигнала, которые хранятся в формировате ле 14. При этом, .если первый порог дисдискриминации принимается равным некоторой величине У , то второй порог дискриминации принимается .равным д (2-д Если какой либо порог дискриминации превышает величину весового коэффи- циента посылки, то блок 3 вычитания фоформирует сигнал ошибки, который через элемент И 5 и переключатель 6 поступает либо на счетный вход счетчика 7, либо на первый вход сумматора 8. Счет ошибок проводится на всем объеме выборки, задаваемом блоком 18 управления, Когда объем выборки будет исчерпан, блок 18 управления запрещает прохождение сигналов через элемент И 8. В начальный момент после окончания Счета ошибок на вход обратного функционального...

Номер патента: 746951

Опубликовано: 23.07.1980

Авторы: Галль, Падкин

МПК: H04J 3/00

Метки: временным, информации, каналов, передачи, приема, уплотнением

...по модулю два 24, блокифазирования 25, фаэовые дискриминаторы 26, элементы "Запрет" 27 и блокивычисления достоверности 28.Устройство работает следующим образом,От источника 1 сигналы, представляющие собой групповой сигнал системы с временным делением каналов, поступают с информационного выхода навход элемента задержки 23. Импульсная последовательность тактовой частоты источника импульсных сигналовпоступает на вход элемента задержки22. Величина задержки выбирается равной суммарной задержке информационно-го сигнала в соответствующей частйоборудования: передачи или приема.Если устройство передачи.или приемаинформации работает без ошибок, токаждому входному биту информации соответствует выходной бит инфоржации,т.е. если на входе...

Номер патента: 746952

Опубликовано: 23.07.1980

Авторы: Абугов, Алексеев, Зенкин

МПК: H04J 3/06

Метки: накопитель, приемника, синхронизации, цикловой

...первого счетчика 2вход 7 сигнала отсутствия синхрокомбинации подключен к входу второго счетчка 3 и к разрешающему входу ключа 1Далее выходы счетчиком 2 и 3 соединс входами элемента. ИЛИ 4 и фиксатосостояний 5, а выход элемента ИЛИподключен к входам сбросе счетчиков2 и 3, Кроме того, выход счетчика 2соедийен с запирающим входом ключаНакопитель приемника цикловой синхнизации работает слеоующим образом,.. Сигналы приема комбинаций цикловофазирования.от дешифратора приемникаступают на вход 6 накопителя и далеерез ключ 1 на вход первого счетчикаСигналы отсутствия синхрокомбинаций,например, с инверсного выхода дешифрара приемника, поступают на вход втрого счетчика 3. В режиме синхронизмзаполнение первого счетчика 2 происхдит быстрее, чем...

Номер патента: 746953

Опубликовано: 23.07.1980

Авторы: Бурцев, Галкин, Чердынцев

МПК: H04L 7/02

Метки: псевдошумовых, сигналов, синхронизации

...перемножитель 9, второй интегратор 10, пороговый блок 11, .формирователь 12 импульсов, дополнительныинтегратор 13, квадратор 14, дополнительный пороговый блок 15, ключ 16 и зОгенератор 17 псевдослучайной последовательности,Устройство работает следующим образом.Выходной сигнал поступает на входперемножителя 9 и блока 1 задержки надлительность информационной посылки. Интегратор. 10, квадратор 14, пороговыйблок 11 и ключ 16 обеспечивают поисксигнала по временному положению, в товремя как перемножители 2 и 3, сумматор4, интегратор 5, перемножитель 6, управляемый генератор 7 и генератор 17 представляют собой кольцо слежения эа задержкой. 45Особенность работы описываемого устройства по сравнению с прототипом заключается в следующем.В...

Номер патента: 746954

Опубликовано: 23.07.1980

Автор: Павличенко

МПК: H04L 27/06

Метки: взаимноортогональных, коррелятор, многоканального, приемника, сигналов

...10 повышает избирательностькоррелятора и не увеличивает существенно межканальные и межсимвольные помехи о 5при разделении многочастотных сигналов.Пусть сигнал 8состоящий на" й "-ойпосылке из суммы колебаний с частотамищ и амплитудами О, имеет видЩЯ403:Е ащз(о 0.) 1 ф "Р ),"в(а помеха Ф равнаЮав 1 пщ .19 ),45Тогда на выходе перемножителя взаимно ортогональных сигналов Е -го канальнОго сигнала будем иметь(%)о- о сови .и )ЕеПосле прохождения через ФНЧ 10 с характеристиками: амплитудной - к(ю) и фа зовой - ЛФ(аЦ, будем иметьсов(.и )Ео+ев(ш -и )(Щ -11,) )ксови-и)ееде(ш -ш )переключатель 2 выделяет интервал времени от О до Т, интегратор 4 накаплива-.ет энерго сигнала и помехи на этом интервале. На выхопе интегратора 4 будем,иметьт гп а (Цв...

Номер патента: 746955

Опубликовано: 23.07.1980

Автор: Афендик

МПК: H04N 9/12

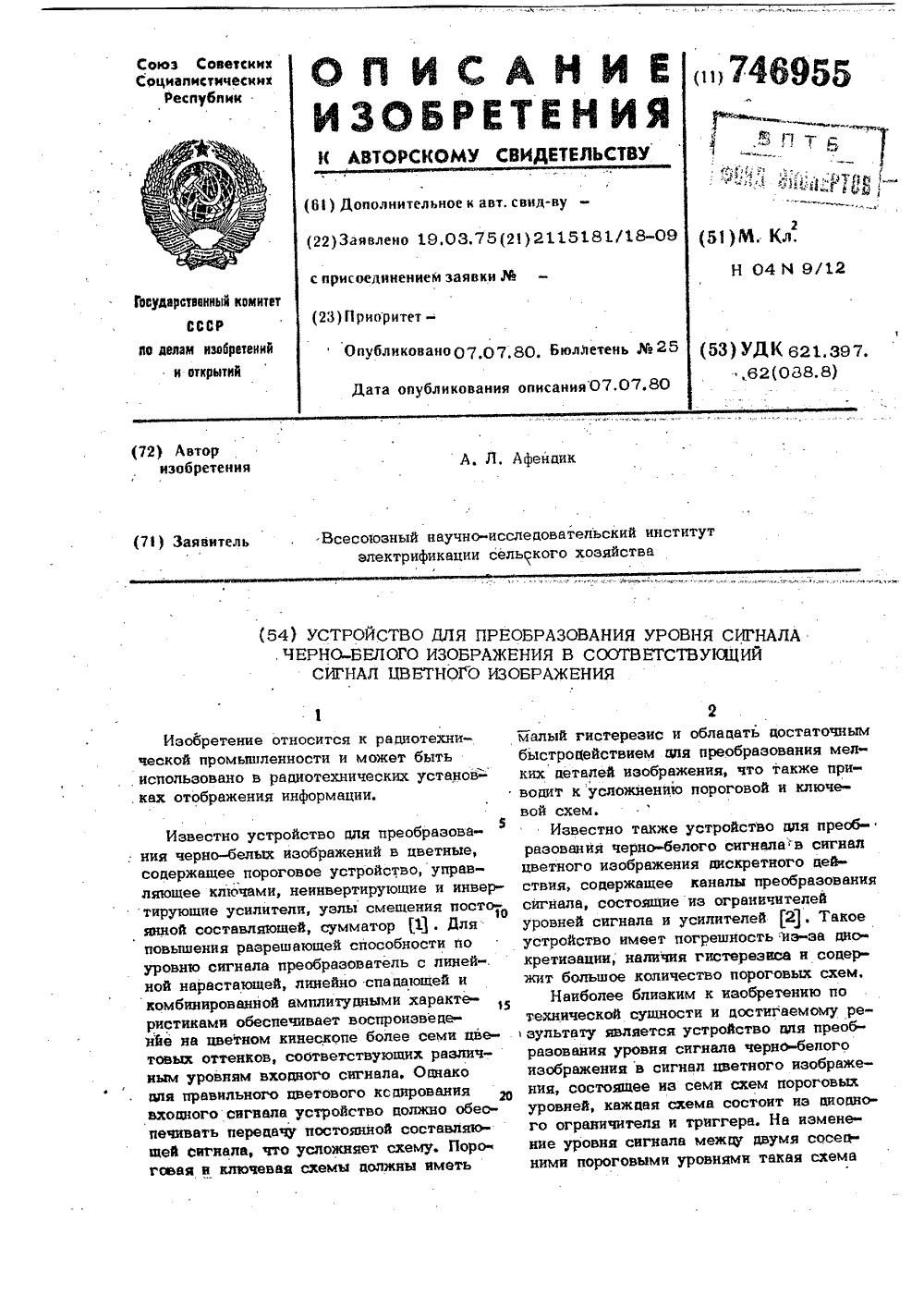

Метки: изображения, преобразования, сигнал, сигнала, соответствующий, уровня, цветного, черно-белого

...сигнала .сверху, а к инвертирующему вхоцу - ограничитель сигнала снизу,во втором канале к инвертирующему входу операционного усилителя подключен ограничитель сверху, в третьемканале к неинвертйрующему входу операционного уси-лителя поцключен ограничитель снизу, дру-гие входы операционных усилителей соединены с общим входом непосредственно. зоНн чертеже представлена структурнаясхема описываемого устройства.Устройство содержит трехканальнййаналоговый преобразователь с общим входом, Каждый канал преобразователя образован послецовательным включением ограничителя 1, 2 и 3 уровня сигнала и операционного усилителя 4, 8 и 6. В первомканале к неинвертирующему входу операционного усилителя 4 подключен выход ог 4 о. раничителя сигнала...

Номер патента: 746956

Опубликовано: 23.07.1980

Автор: Жеглов

МПК: H04N 9/28

Метки: кинескопе, лучей, регулировки, сведения, статического, цвета, цветном, чистоты

...3, 4 и 12, 13, с катушками 14, 15, и 16, 17 блока чистоты цвета, также расположенными симметрично на противоположных внутренних сторонах магнитопроводов 1 и 11, но зо включенными последовательно. Магнитопроводы 1 и 11 развернуты на 90 одинотносительно другого.Устройство работает следующим образом. 35Катушки блока сведения и блока чистоты цвета подключаются к регулируемомуисточнику постоянного тока. При прохож-дении постоянного тока через катушки 7,8 и 9, 10 магнитопроводы 1 и 2 (см, фиг, 3 и 4) намагничиваются таким образом, что наконечники 3, 4 и 5, 6 ооответственно для каждого магнитопроводаимеют одинаковые полюсе. Это приводитк возникновению в поперечном сечении 45горловины кинескопа магнитного поля в виде четырехполюсной линзы с...

Номер патента: 746957

Опубликовано: 23.07.1980

Авторы: Кругликов, Наймарк

МПК: H04N 5/30

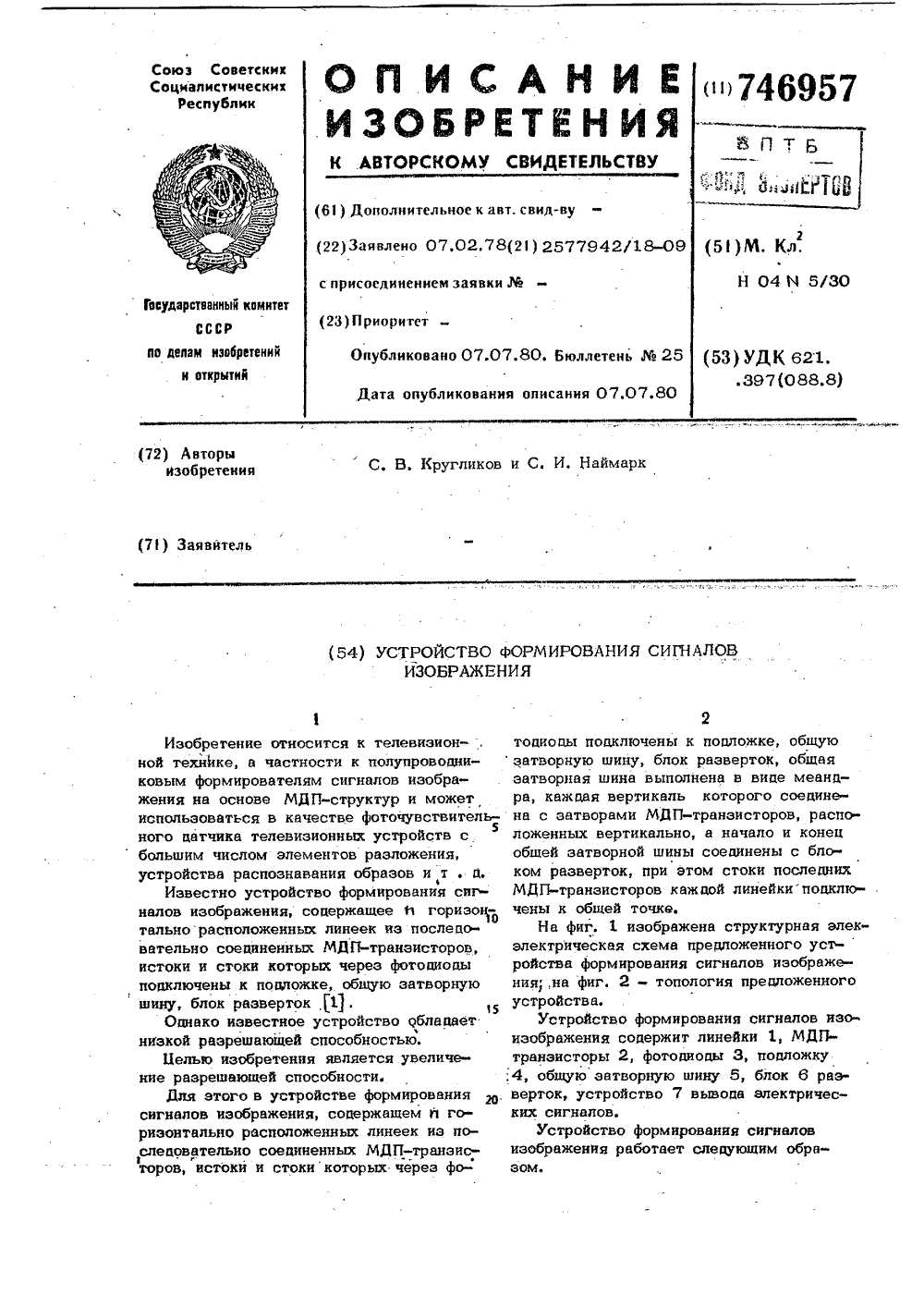

Метки: изображения, сигналов, формирования

...сигналов.Устройство формирования сигналовиэображения работает следующим образом,3 7469Блок 6 разверток возбуждает в общей затворной шине 5 линейно нарастающее справа налево напряжение, что приводит к последовательному во времениотпиранию МДП-транзисторов 2, Каждый5МДП-транзистор 2 подключает соответ-ствующий ему фотодиод 3, анод которогоподключен к истоку данного МДП-транзистора 2, а все катоды соединены с подложкой 4. МДП-транзисторы 2, расположенные справа от данного, были переведены ранее в проводящее состояние. Такимобразом МДП-транзисторы 2 последова.тельно во времени подключают все фотодиоды 3 ю устройству 7 вывода электрических сигналов. Огибающая выходногосигнала соответствует распределению освещенности в приемной...

Номер патента: 746958

Опубликовано: 23.07.1980

Авторы: Кули, Малкин, Паншин, Подпалый, Фадин

МПК: H04N 5/84

Метки: информации, оптической, регистрации

...электрод Я . Магнитный регистрирующий спой представляет ферромагнит ную пленку. Информация считывается магттитно-оптически через подложку.Недостатком этого устройства является невозможность применения дифракци.- онного способа визуализации записанного оптического изображения с помощью магнитного коллон да.Наиболее близким по технической сущности к предлагаемому является устройство дпя регистрацииоптической информации, содержащее тонкую магнитную пленку с полосовой структурой, покрытую со 2стороны воспроизводимого изображениямагнитным коллоидом с прозрачным покрытием, и полупроводниковый преобразователь 121,Недостатком такого устройства является низкая разрешающая способность вследствие диффузионного характера движенияносителей...

Номер патента: 746959

Опубликовано: 23.07.1980

Авторы: Розенман, Сурков, Черных

МПК: H05B 3/02

Метки: подвесных, теплозащитных, экранов

...стоек 8. Следующий экран 9 контактируетна одном конце с экраном 5 через перемычки 6, а на другом через Г-образныйсегмент 10 опирается непосредственно накорпус печи 11. Сегменты на каждом экране выполнены под углом 120 друг кдругу, а сегменты соседних экранов смещены относительно друг друга на 60,что связано с требованием обеспеченияустойчивости опоры одного экрана на другой (на три точки) и увеличением теплового пбтока покаждому экрану, цлячегонеобходимо сдвинуть сегменты соседйихэкранов так, чтобы расстояния между ними были одинаковы, что возможно приоугле сдвига на 60,) Н-образная перемычка выполнена, например, из пирографита с кристаллографической осью, направленной вдоль перекладины 7 и стоек 8, что обеспечивает снижение...

Номер патента: 746960

Опубликовано: 23.07.1980

Авторы: Аитязь, Васильев, Лапшин, Пискунов, Роман, Шелег

МПК: H05B 3/40

Метки: сред, текучих, электронагреватель

...Раом..Пр ений меж аличии каме 1 об ным элементоя. Нагревател греват и за следоуется газовая с Изобретение относится к электротехнике а именно к устройствам цля получения высокоэнтальпийных газовых струй.Известны электронагреватели текучих сред, содержащие расположенные межцу камерами входа и выхода среды нагревательный элемент, выполненный в виде электрически последовательно соединенных между собой пластин из пористого электропровоцного материалаЦ, 12. Нецостатком этих электронагревателейляется ограниченный температурныйапаэон. 2 ЭНа фиг, 1 схематически изображен электронагреватель , продольный разрез; на фиг. 2 - нагревательный элемент из трех пластин; на фиг. 3 - многослойный нагревательный элемент.Нагревательный элемент 1...
