Патенты опубликованные 23.07.1980

Номер патента: 750718

Опубликовано: 23.07.1980

Автор: Межнев

МПК: H03K 7/02

Метки: импульсный, модулятор

...цепь, состоящая йз последовательно соединенных шунтирующего диода 6, второго коммутирующего элемента 7 и резистивного делителя, состоящего из резисторов 8 и 9 и включенного параллельно линии формирования. Средняя точка резистивного делителя соединена с объединенными выводами шунтирующего диода и второго коммутирующего элемента, катод которого подключен к общей шине.К управляющим элекъродам и катодам первого и второго коммутирующих элементов подключены первые и вторые выходы управляющих элементов 10 и 11 соответственно, а между их входами включен элемент 12 задержки.Импульсный модулятор работает следующим образом.В паузе между импульсами черезцепь заряда 2 производится резонансный заряд линии 3 формирования до двойного напряжения...

Номер патента: 750719

Опубликовано: 23.07.1980

Авторы: Приймак, Ясинский

МПК: H03K 9/02

Метки: демодулятор, полосовой

...ключа 12 через сумматор8 закрывает электронный ключ 13.В том случае, когда частота входного сигнала лежит н интервале 64 ЫЗ, уровни напряжений на выходеэлемента 15 сравнения получаются ниже уровней срабатывания пороговыхэлементов б и 7 О пор. Поэтому электронные ключи 11,12 оказываютсязакрытыми, а сигнал проходит черезоткрытый электронный ключ 13 и сумматоры 9,10 на оба выхода, информируя о том, что частота нходного сигнала совпадает с областью перекрытияполос пропускания каналов Ь й у ддШирина перекрытия дй., равная(14-Яз, определяется чувствительностью пороговых элементов б,7. Минимально возможное перекрытие устанавливается подбором величин 1)рр, О Орв условиях наименьшего рабочего уровня входного радиоимпульса.Тогда с ростом...

Номер патента: 750720

Опубликовано: 23.07.1980

Авторы: Давыдов, Латышев, Леусенко, Троян, Шамгин

МПК: H03K 13/00

Метки: импульсов, однократных, регистратор, цифровой

...датчик 1, амплитудныйанализатор 2, состоящий из схемысравнения 3 и шифратора 4, охваченных обратной связью, запоминающее устройство 5, к которому непосредственнои через блок управления б к входу"запрета записи" подключен счетчик7. Регистратор содержит также генератор тактовых импульсов 8, соединенный с шифратором 4 и задающим генератором 9 и блок питания 10, соединенный с запоминающим устройством 5 и блоком управления б. Причем цифровой регистратор однократныхударных импульсов снабжен триггеромзапуска 11 соединенный со схемой И12 к одному иэ входов которой подключен генератор тактовых импульсов 8,а к выходу - счетчик 7, связанныйс выходом блока управления б с ним жесоединен "сброс" триггера запуска 11,другой вход которого "запуск"...

Номер патента: 750721

Опубликовано: 23.07.1980

Авторы: Азаров, Бородянский, Лужецкий, Страхов

МПК: H03K 13/02

Метки: аналого-цифровой

...нервом цикле преобразуемая аналоговая величина со входа 1 . поступает на первый вход аналогового коммутатора 5, который пэд действием управляющего сигнала, поступающего из блока управления 16, передает ее на вход многопорогового блока сравнения б. Многопорэговый блэк сравнения 6 преобразует входную аналоговую величину в, параллельный унитарный код, который преобразуется в параллельный минимальный р-код преобразователем 7 и в последовательный унитарный код преобразователем 12 Последовательный унитарный код через второй цифровой коммутатор 13 поступает на первый вход счетчика.На втором цикле минимальный р-код с выхода преобразователя 7 поступает через первый цифровой коммутатор 8 под действием управляющего сигнала из блока управления...

Номер патента: 750722

Опубликовано: 23.07.1980

Авторы: Ломтев, Полубабкин, Прозоров, Шляндин

МПК: H03K 13/02

Метки: аналого-цифровой, быстродействующий

...третьего амплитудных анализаторовсоответственно, другие входы которыхсоединены со входной шиной.На фиг. 1 представлена схема предлагаемого преобразователя.АЦП содержит амплитудные анализаторы 1, 2 и 3, две группы 4 и 5 дифференциальных переключателей на транзисторах 6-13 и источники опорноготока 1 д - 17 по числуц квантов грубогоотсчета, условно принятого равнымчетырем, хотя это число может бытьлюбым другим, и суммирующие резисторы 18 и 19 на базы правых по схеметранзисторов поданы опорные напряжения О, О +дО, О, О. +дО. На базы левых по схеме транзисторов и первые входы амплитудных анализаторов1, 2 и 3 подан входной аналоговый.сигнал, вторые входы амплитудныханализаторов 2 и 3 соединены с соответствующими суммирующими резисторами....

Номер патента: 750723

Опубликовано: 23.07.1980

Авторы: Иванов, Мищенко, Николаев

МПК: H03K 13/02

Метки: цифро-аналоговый

...функциональная электрическая схема преобразователя.75 а 723 Формула изобретения Устройство содержит регистр преобразуемого числа 1, выполненный натриггерах, Прямые выходы регистра 1подключены к управляющим входам бло-ка ключей 2, Блок весовых резисторов3 соединяет резистор нагрузки 4 сблоком эталонного напряжения 5 черезблок ключей 2, Блок эталонного напряжения 5 через дополнительный блокключей 6 с,оединен с дополнительнымблоком весовых резисторов 7, выходкоторого подключен к дополнительномурезистору нагрузки 8, Резисторы 4 и8 подключены к входам вычитающегоблока 9.Преобразователь работает следующимобразом. 15Прямой код преобразуемого числа,управляя состоянием блока ключей 2,преобразуется с помощью блока весовых резисторов 3 в...

Номер патента: 750724

Опубликовано: 23.07.1980

Автор: Скрипник

МПК: H03K 13/17

Метки: аналого-цифрового, величин, неэлектрических, преобразования

...изобретений и открытий 113035, Москва, Ж-ЗБ,Раушская наб., д. 4/5Подписное Проектная, 4 неличину, изменяют до совпадения кодов прямых преобразований, и по его " значению определяют входную неэлектрическую величину.Вначале входную величину Х без сравнения с компенсирующей величи-. ной преобразуют в последовательность импульсов, которую после дополнительного пересчета преобразуют в цифровой код Й 1. Если обозначать чувствительность прямогО преобразонания через 8, а коэффициент пересчета импульсов через К, то полученный код Н,=5 КХ,.Затем входную величину Х 1 сравнивают с компенсирующей величиной Х и2их разность (Х- Х) преобразуют в последовательность, импульсов, которую без дополнительного пересчета преобразуют н код Й= Я (Х 1 - Х) ....

Номер патента: 750725

Опубликовано: 23.07.1980

Авторы: Морозевич, Ярмолик

МПК: H03K 13/17

Метки: аналого-цифровой, запятой, плавающей

...подключен ко второму входу сумматора напряжения 7, первыйвыход которого подключен к выходублока формирования напряжения смещения 8, а выход - ко второму входублока 3.Функционирование преобразователяпроисходит следующим образом. Исследуемый сигнал О поступает на входблока 2, который является входомустройства в целом. Блок формирования порядка 2 формирует необходимыйкод порядка, который фиксируетсяна регистре порядка 1. В соответствиисо значением кода порядка блок 8 формирования напряжения смещения О однозначно формирует величину 0 , равнуюполовине шага квантования (определяется кодом порядка), С аналоговоговыхода блока 2 на первый вход блокасравнения поступает сигнал Ох .где ц - основание системы счислениявыходного кода, р -...

Номер патента: 750726

Опубликовано: 23.07.1980

Автор: Шульгин

МПК: H03K 13/17

Метки: аналого-цифровой

...собой пороговое устройство. Эмиттерные переходы согласованных транзисторов 5,6 и 7 включены параллельные друг другу, коллектор и база транзистора 5 соединены с базой транзистора 1, коллектор транзистора б соединен с коллектором транзистора 2, а коллектор транзистора 7 с компаратором 8, клемма 9 - выход логического сигнала, клемма 10 - вход анализируемого тока, а клемма 11 используется для подключения входа следующего анализирующего элемента или шины питания.Когда входной ток на клемме 10 больше весового тока генератора 3, разность этих токов поступает на эмиттер открытого транзистора 2 и тем самым на клемму 11. При этом ток базы транзистора 1, и следовательно, ток эмиттера транзистора 5 практически равны нулю, что определяет...

Номер патента: 750727

Опубликовано: 23.07.1980

Авторы: Клочан, Лаврентьев

МПК: H03K 13/17

Метки: аналого-цифровой

...напряжение Оэм25эм 2 и ь,где дп - двоичная цифра,ьО -эталонноенапряжение.Эталонное напРЯжение Озм 2 с пеРвого выхода цифроаналогового преобра Озователя 3 поступает на первый входкомпаратора 4, на второй вход которого поступает напряжение Ох источника кодируемого сигнала, Компаратор 4 сравнивает напряжение О иОэ, и, в зависимости от результата сравнения, выдает соответствующий управляющий сигнал в блок управления 1 через логический блок 8. ЕслиОО , то сигналом с первого выходаблока управления 1 стирается "1" в 40и-ом разряде регистра 2 вместо неев и-ый разряд регистра 2 записывается "0", т. е. а -О. Так как О.,=Оаммдсс,то Ох ХОзммаксппоэтомУ фоРмирование последующихаэталонных напряжений на первом выходе цифроаналогового преобразователя 3...

Номер патента: 750728

Опубликовано: 23.07.1980

Автор: Каллиников

МПК: H03K 13/20

Метки: код, преобразования, разности, сигналов, частотно-импульсных

...пересчетаК и управляемого делителя 9 с переменным коэФФициентом деления И.м,определяемым в счетчике 14 (15),На выходе делителяобразуютсяимпульсы, следующие с частотойИмпульсы, следующие с частотой Го, поступают на счетные входы счетчиков 14 и 15 и через вентиль 24 - на счетный вход вычитающего счетчика 20 в блоке 7 управления. В счетчиках 14 и 15 эти импульсы суммируются за временные интервалы, равные соответственно периодам большей Г и меньшей Гр входных частот. Эти временные интервалы измерения Формируются подачей на входы обнуления счетчиков 14 и 15 сигналов управления с элементов 18 и 19.В счетчике 14 в конце счетного интервала образуется код, пропорциональный периоду Т большей иэ входных частот СГпричем м=а в счетчике 15...

Номер патента: 750729

Опубликовано: 23.07.1980

Авторы: Кандаурова, Смирнов, Тихомирова

МПК: H03K 13/20

Метки: интервал, код-временной, многоканальный

...образом,В момент времени ., (см.фиг,2) навходные шины вентильных элементов . б 5 и 8 подаются потенциалы, соответ- ствующие коду 1-го каналаА -оЬ -1 К) где а, - код,поступающий на и разрядный счетчик младших разрядов кодов;Ь, - код, поступающий на счетчик старших разрядов кодов 1-го канала.Одновременно устанавливаетсяразрешающий потенциал на 1-ой адресной шине. В момент 1; поступает импульс приема кода (ИП), по которомув счетчик младших разрядов кодов 2записывается значение а, в прямомкоде, а в счетчик старших разрядов9 1-го канала - значение Ь в инверсном коде, Импульсом ИП также устанавливается триггер 3 в 0.В момент 1, счетчик синхронизацииб, на счетный вход которого непрерывно поступают импульсы СИ, устанавливается в нулевое...

Номер патента: 750730

Опубликовано: 23.07.1980

Авторы: Богатых, Вербов

МПК: H03K 13/20

Метки: временного, интервала, код

...в зоне нечувствительности входной сигнал изменяется лчнейно и,но-нторых, входнои сигнал меняет свою полярность с положительной на отрицательную.Принятые допущения не сужают функциональных. воэможностей преобразователя, так как в пределе любую кривую можно аппроксимировать отрезками прямых линий, тем более, что величина зоны нечувствительности достаточно мала. Кроме того, в большинстве датчиков выходное напряжение (входное для рассматриваемого преобразователя) изменяет полярность именно с положительной на отрицательную,в противном случае этого легко добиться, например, путем ин верт иров ан ия .В исходном состоянии все триггеры 2, 9 и 13 находятся в нулевом состоянии.Преобразование интервала начинается с момента поступления на вход...

Номер патента: 750731

Опубликовано: 23.07.1980

Авторы: Гласко, Култыгин

МПК: H03K 13/243

Метки: дешифратор

...Если, например, на вход ные шины дешифраторной матрицы подана комбинация сигналов Е, О; Е, О, Е О; ЕОз то токи от источников входных сигналов протекают через цепочки 1"33-34, 2-35-36, 3-37-38, 4-39-40, суммируются в нагрузке 97 и через цепочки 5-41-42, 6-43-44, 7-45-46, 8-47-48 стекают к шинам, имеющим нулевой потенциал. Токи в остальных нагрузках дешифратора равны нулю. Рассмотрим, например, распределение потенциалов на зажимах нагрузки 98: цепочки 9-49-50, 10-51-52 и 11-53-54, 12-55-56 образуют делитель напряжения, определяющий потенциал на одном зажиме нагрузки 98, цепочки 14-59-60, 13-57-58, 16-63-64, 15-61-62 образуют делитель, определяющий потенциал на другом зажиме той же нагрузки; поскольку все цепочки связи идентичны, то на...

Номер патента: 750732

Опубликовано: 23.07.1980

Авторы: Зуденков, Мефодичев

МПК: H03K 13/243

Метки: коммутатор, матричный

...коммутатор в исходное состояние подачей напряжения на отбойные обмотки (на чертеже не показаны) реле 10 и 11. При этом контакты устанавливаются в исходное положение (см. чертеж), конденсаторы 16 разряжаются через резисторы 15, а выходы 18 коммутатора через параллельно соединенные цепи из резистора 17 и обмотки реле 11 подключаются на шину б испытательного напряжения,Подают сигналы на координатные шины 1 и 2, например на первые. При этом включается логический элемент И 8, сигнал с выхода которого открывает транзистор 9, Ток коллектора этого транзистора протекает через контакты реле 11 и обмотку воспринимающей части реле 10, вызывает срабатывание реле 10, контакты которого отключают первый выход от резистора 17 и...

Номер патента: 750733

Опубликовано: 23.07.1980

Автор: Гафаров

МПК: H03K 13/247

Метки: грея, двоичный, код, кода, обратно

...и непосредственного участия в его функциониро- ронанни не принимают. На чертеже ониприведены лишь для пояснения.Особенность работы описываемогоустройства заключается н преобразовании разрядов кода в каждом из двухтактов , и . Последовательные р"зряды кода старшими разрядами нперецподаются поочередно н первую 23 ивторую 45 входные шины, Преобразованные разряды чисел снимаются с общейвыходной шины 35 устройства. В режиме4(преобразования "Код Грея - двоичныйкод" замыкаются контакты 33, 34 ключа18 и контакты 47, 48 ключа 19 а приобратном преобразований - кОнтакты33, 39 ключа 18 и контакты 47, 51ключа 19. Разблокйровка трансфлюксоров 1 и 4 осуществляется входнымиотрицательными импульсами, соответствующими "1" преобразуемого кода,...

Номер патента: 750734

Опубликовано: 23.07.1980

Автор: Самотугин

МПК: H03K 17/00

Метки: переключатель, сенсорный

...задерживается иа это же время(см. Фиг. 2 в), Передний фронт импульсов синхронизации триггера б приходит теперь в момент, когда на информационном входе триггера б присутствует уровень логической единицы, и триггер 6 переключается в единичное состояние, фиксируя положение "Включено" (см. Фиг. 2 г), Согласующий элемент 3 служит для разряда амкости во время прихода на первый вход элемента И-НЕ 4 нулевого уровня, что позволяет подавать на него импульсные последовательности с частотами от 30 Рц до предельных частот работы данной серии микросхем и триггера б.Устройство не критично к параметрам импульсов, что увеличивает его на;,ежность, кроме того оно позволяет построить клавиатуру, согласующуюся с элементной, кон"труктивной и технологической...

Номер патента: 750735

Опубликовано: 23.07.1980

Авторы: Берзин, Якимаха

МПК: H03K 17/00

Метки: аналоговых, коммутатор, многоканальный, сигналов

...работает в режиме автоколебательного регистра сдвига нуля с количеством состояний - и в адном цикле. Пусть уровень лог.О пос=упает на вход элемента ИЛИ-НЕ 8, тогда на ее выходе будет уровень 1 лог.1, который открывает аналоговый ключ 7, и информация с входа 13 поступает на общий выход коммутатора 14. В это время элемент ИЛИ-НЕ 9 не может изменять свое состояние на выходе, поскольку уровень лог 1 поступаут на один из ее входов. Уровни лог.О с выходов всех элементов ИЛИ-НЕ 9 .распределителя импульсов 5;, поступают на входы элемента ИЛИНЕ 12 блока 3 распределения запуска. При этом на его выходе будет уровень лог.1, который поддерживает устойчивое состояние лаг.О на выхсде элемента ИЛИ-НЕ 11 и тем самым отключает выход генератора сдвига...

Номер патента: 750736

Опубликовано: 23.07.1980

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: H03K 17/00

Метки: аналоговых, коммутатор, сигналов, электронный

...положительной полярности. Этим импульсом устанавливается в нуленое состояние генератор 8 пилообразного напряжения и стирается информация, имеющаяся в запоминающем элементе 5, Кроме того, отрицательным перепадом этого же импульса запускается счетчик 1 импульсов, который изменяет свое состояние. В результате этого срабатывает сответствующая ячейка дешифратора 2, на дополнительные входы которого поступает положительное напряжение с первого элемента б сравнения.С выхода дешифратора 2 на управляющий вход соответствующего ключа блока 3 коммутации поступает напря 8 пилообразного напряжения. Крометого, этим импульсом стирается информация в запоминающем элементе 5, аотрицательным перепадом запускаеттате чего открывается следующий ка 59 нал...

Номер патента: 750737

Опубликовано: 23.07.1980

Автор: Андрущук

МПК: H03K 17/60

Метки: коммутатор

...8 и 9 открыты, При появлении импульса управления на первом выходе модулятора длительности 7 транзистор 1 откроется и подключит якорь двигателя 3 на источник питания. Через двигатель 3 потечет ток и сигнал с выхода датчика тока 4 положительной полярности пройдет через разделительный диод 10 и закроет ключ 9. Теперь на протяжении всего двигательного режима работы машины импульсы управления будут коммутировать только транзистор 1, а транзистор 2 будет постоянно закрыт сигналом с датчика тока 4.При.этом ток якоря двигателя на интервалах закрытия транзистора 1 будет замыкаться через диод боставаясь неизменным по направлению,и будет поддерживать на выходе датчика тока 4 сигнал, запирающий ключ 9.При переходе в тормозной режим...

Номер патента: 750738

Опубликовано: 23.07.1980

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: H03K 21/34

Метки: выходами, потенциальными, работы, счетчика

...3 и И 4, 5 присутствуют нулевые"сигналы. Следовательно, на выходах инверторов 8 и 9 будут присутствовать единичные сигналы, поступающие на входы элемента И 7. В результате очередной счетный импульс поступит на третий вход элемента И 7 и пройдет через элемент ИЛИ 12 на выход устройства, фиксируя неисправную работу контролируемого счетчика 1.Технико-экономический эффект применения предлагаемого устройства заключается в улучшении качества контроля двоичных счетчиков, особенно в процессе их эксплуатации в составе системы импульсной и вычислительной техники, так как несвоевременно обнаруженный в счетчике дефект может привести к нежелательным последствиям для всей системы. Формула изобретения Устройство для контроля работы счетчика с...

Номер патента: 750739

Опубликовано: 23.07.1980

Авторы: Грехнев, Хлебодаров

МПК: H03K 23/00

Метки: регистр, сдвига

...схема регистра сдвига,выполненного согласно данному изобретению,Регистр сдвига содержит элементыИ-НЕ 1-18, элементы И-ИЛИ-НЕ 19-21,шину 22 управления и шину 23 тактовых импульсов.Регистр сдвига работает следующим образом,В режиме сдвига на шину 22 управления подается сигнал, равный логической единице. При воздействиитактового сигнала на шину 23 тактовых импульсов состояние триггера,выполненного на элементах И-НЕ (например, 1,2), изменится на противоположное, если оно не совпадает с состоянием элемента И-НЕ (например,10)предыдущего разряда, и не изменится если оно совпадает с состояниемэлемента И-НЕ (например, 10) предыдущего разряда.В режиме суммирования на шину 22управления подается сигнал, равныйлогическому нулю. На выходах...

Номер патента: 750740

Опубликовано: 23.07.1980

Автор: Пряничников

МПК: H03K 23/00

Метки: кольцевой, счетчик

...элемента И 2-3 ис входом Р-триггера 1-4, прямой иинверсный выходы которого соединены соответственно с первыми входами элементов И 2-4, 3-4, вторыевходы которых соединены с выходомэлемента И 3-3, вход установки в0 О-триггера 1-4 соединен свыходом элемента ИЛИ 4-5 и с первым входом элемента ИЛИ 4 - 4, второй вход которого соединен с выходом элемента И 2 - 4 и с входом0-триггера 1-5 и т.д., выход элемента И 3-7 соединен с первым входом элемента ИЛИ 4-8, второй входкоторого соединен с шиной сброса 15 8, а выход которого соединен с входом установкив 0 0-триггера1-7, выход элемента И 3-7 соединен также с входом Р-триггера 1-2и через элемент НЕ 5 с первым вхоЩо дом элемента И б, второй вход которого соединен с выходом эдементаИЛИ 4 .3, а...

Номер патента: 750741

Опубликовано: 23.07.1980

Автор: Ополовнин

МПК: H03K 23/00

Метки: делитель, импульсов, следования, частоты

...навход вентиля 6. Моменты запускагенератора 10 определяют периодследования импульсов поделенной час -тоты 0, на выходе дифференцирующей цепочки 1, Триггер 3, вентили7 и 8 и ключ 9 - автоматический переключатель, который осуществляетпоочередную коммутацию на вход вентиля 6 основного делителя сдвинутыхпо фазе двух последовательностейимпульсов, формируемых делителем-формирователем, При этом триггер 3формирует на своих двух выходах сигналы прямоугольной формы противоположной полярности для запрещающихвходов вентилей 7 и 8, что обеспечивает в каждый момент времени открытое состояние одного вентиля изакрытое состояние другого вентиля,Если ключ 9 включен, то обеспечивается запуск триггера 3 импульсами,формируемыми основным делителем,При...

Номер патента: 750742

Опубликовано: 23.07.1980

Автор: Нисенбойм

МПК: H03K 23/00

Метки: делитель, импульсов, следования, управляемый, частоты

...последовательной записью,кодовая шина и шина синхронизацииобозначены соответственно 7-10,Управляемый делитель частотыработает следующим образом. 30Перед началом работы на входыуправления записью регистра подается по шине 8 сигнал разрешенияпоследовательной записи кода с шины9, сопровождаемого импульсами синхронизации с шины 10 на входы синхронизации. Эти сигналы подаютсячерез элементы 2 и 5 соответственно.Таким образом, в регистре, выполняющем функции блока приема и хранениякода коэффициента деления, т,е. блока задания кода, оказывается записанным необходимый коэффициент деления,После ввода кода на шину 7 поступает подлежащий делению сигнал. Период входного сигнала может быть представлен в виде импульса и паузы.Во время импульса...

Номер патента: 750743

Опубликовано: 23.07.1980

Авторы: Азаров, Цветков

МПК: H03K 23/02

Метки: делитель, резервированный, триггерный, частоты

...7 соединены с прямыми и инверсными выходами триггера 1 последнего каналаделения и резервного триггера б. Входкаждого триггера 1 подключен к выходу элемента ИЛИ 3, входы которогочерез дифференцирующие цепи 5 подключены к выходам элементов ИЛИ 2 иИЛИ-НЕ 4. Входы элементов ИЛИ 2 подключены к прямым выходам двух предыдущих, триггеров 1, а входы элемента ИЛИ-НЕ 4 - к инверсным выходамэтих триггеров. Устройство работает следующимобразом.Прямой сигнал 0 с каждого триггера 1 поступает одновременно на дна элемента ИЛИ 2, а инверсный 0 - на два элемента ИЛИ-НЕ 4. Выходные импульсы элементов ИЛИ 2 и ИЛИ-НЕ 4 поступают на диФФеренцирующие цепи 5 и далее на элемент ИЛИ 3, который запускает последующий триггер.При нормальной работе (интервал...

Номер патента: 750744

Опубликовано: 23.07.1980

Автор: Иванов

МПК: H03K 23/02

Метки: деления, делитель, дробным, коэффициентом, частоты

...переменнымкоэффициентом деления работает сле- ддующим образом,Делитель частоты 1 с управляемымкоэффициентом частоты соединен сшиной 2 эталонной частоты, с первойшиной управления 3, кроме того, он,имеет управляющий вход для переключения коэффициента деления наединицу, соединенный с первым выходом блока сравнения кодов 4, первый и второй входы которого соединены с выходами соответственно сумматора 5 и сумматора б.Выход сумматора 5 соединен спервым входом сумматора б и первыминформационным входом блока памяти 7,второй информационный вход которого 40связан с выходом сумматора,б.Первыйи второй входы занесения чисел вблок памяти 7 служат для разрешениязаписи н блок памяти 7 кодов соответственно по первому и второму информационному входам,...

Номер патента: 750745

Опубликовано: 23.07.1980

Автор: Кренский

МПК: H03K 29/00

Метки: импульсов, счетчик

...3 и счетные Фазоимпульсные разряды, каждый из когорых содержит фаэоимпульсный многоустойчивый элемент 4, триггер 5 и блок 6 20выделения импульсов переноса, первый вход которой соединен с выходом7 многоустойчивого элемента 4 и совходом 8 установки в нуль триггера 5, второй вход - со входом 9 дустановки в единицу триггера 5и с выходом блока выделения импульсов переноса предыдущего Фазоимпульсного разряда, а ее выход - со входом 9 установки в ффединицу триг 30гера 5 последующего фазоимпульсногоразряда, введен импульсно-потенциальный вентиль 10, который включенмежду единичным выходом триггера5 и входом многоустойчивого элемента4, выход которого соединен через резистор 11 со своим входом.Устройство работает следующимобразом.Ток заряда...

Номер патента: 750746

Опубликовано: 23.07.1980

Авторы: Александров, Колобков, Куцев

МПК: H03L 1/00

Метки: генератор, стабилизированного, термокомпенсированный

...14 опорного (эталонного) напряжения. Транзисторы 3, 4, 7 обеспечивают термокомпенсацию.Транзистор 8 включен по схеме собщей базой, ток эмиттера его определяется величиной опорного напряжения источника 14, величиной токозадающего резистора 10 и падением напряжения на переходе база-эмиттер,,которое изменяется при изменении окружающей температуры.,Цля температурной компенсации напряжения база-змиттер транзистора 8 служит термокомпенсирующий транзистор З,В этом случаена стабильность влияет уже не абсолютное значение напряжение база-эмиттер Пбэз транзистора 2, а разность(1 бэЗ-Обэ 2.Ток через базово-эмиттерный пе"реход транзистора 3 с помощью резистора 9 и источников питания 12 и 1135выбирается равным соответствующемутоку транзистора 8....

Номер патента: 750747

Опубликовано: 23.07.1980

Авторы: Григорьев, Калмыков, Королева

МПК: H04B 3/06

Метки: модулированных, сигналов, формирователь

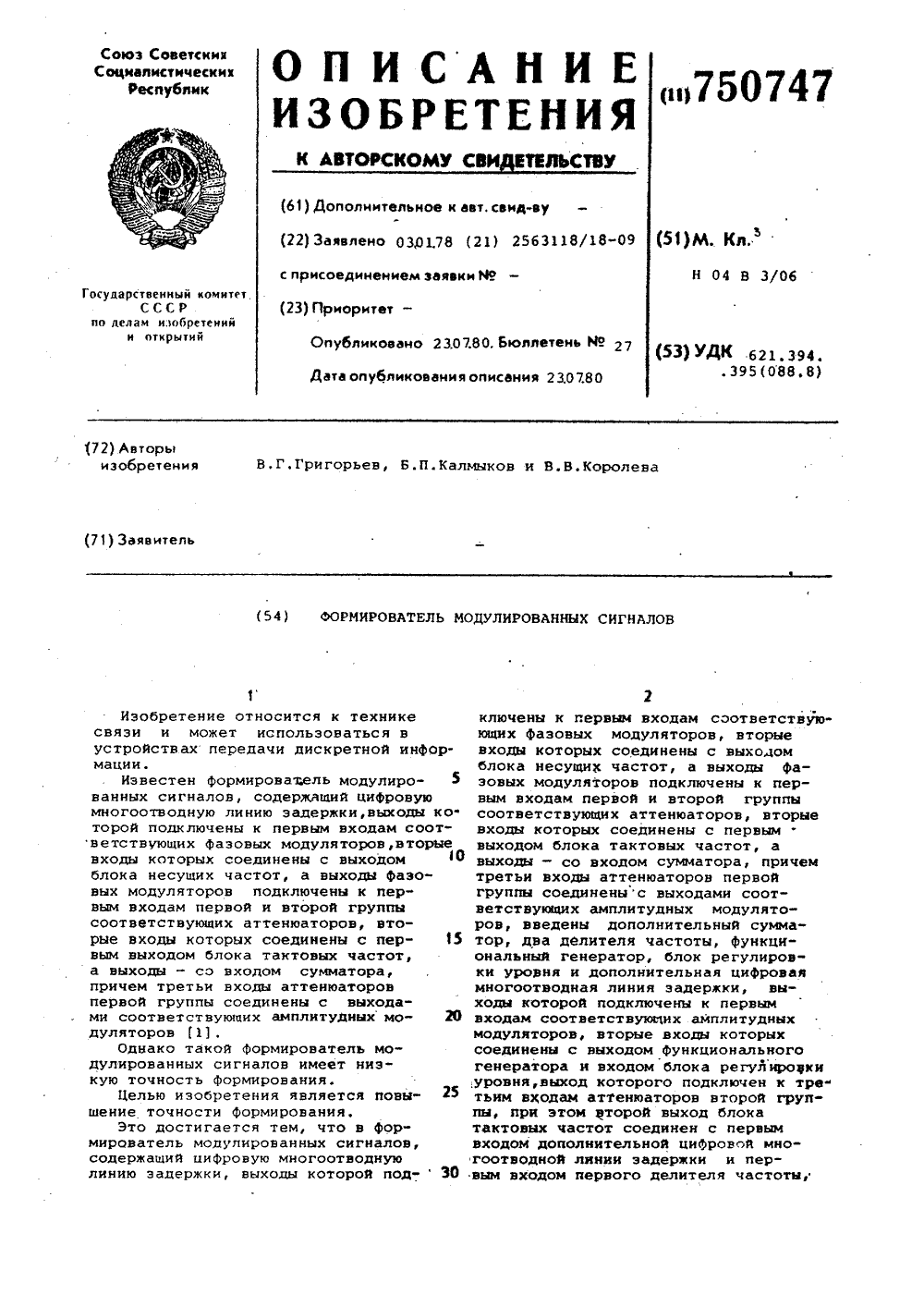

...что выгодно отличаетпредлагаемое устройство от известного. Формула изобретения Формирователь модулированных.сигналов, содержащий цифровую многоотводную линию задержки, выходы которой подключены к первым входам д 5 соответствующих фазовых модуляторов,вторые входы которых соединены с выходом блока несущих частот, а выходы Фазовых модуляторов подключенык первым входам первой и второй груп"пы соответствующих аттенюаторов,вторые входы которых соединены спервым выходом блока тактовых частот, а выходы - со входом сумматора, причем третьи входы аттенюаторов первой группы соединены с рыхо дами соответствующих амплитудных модуляторов, о т л и ч а ю щ и й с ятем, что, с целью повышения точностиформирования, введены дополнительный сумматор,...
