Номер патента: 749965

Опубликовано: 23.07.1980

Авторы: Зауралов, Сава

МПК: E01C 5/08

Метки: плит, сборных, соединение, стыковое

...4 может быть снабжен дополнительным двутавром 8,жестко присоединенным к основному под углом 90. Между закладными элементами 7 и полками двутавров 4, 8 могут быть установлены монтажные клинья 9.Толщина верхнего слоя 1 и сборных плит 2 определяется расчетом по СН 120 в . Проемы 3 сборных плит заполйяют дренирующим материалом, например, щебнем. Между верхним слоем 1 и сборными плитами 2 помещена прослойка 10, например из битулизированной бумаги в два слоя, Эта прослойка обеспечивает гидроизоляцию покрытия, уменьшает трение между этими слоями и обеспечивает возможность смещения плит обоих слоев независимо друг от друга под нагрузкой и при температурных деформациях. Толщина слоя 5 зависит от гидрогеологических условий климатической зоны и...

Номер патента: 749966

Опубликовано: 23.07.1980

Авторы: Леонович, Мытько

МПК: E01C 9/02

Метки: дорожное, колейное, покрытие

...не поворачивались на шарнире 3, а располагались парал-лельно натянутому тросу. В этом случае происходит защемление троса в захвате 6. Далее включается лебедка на сматывание т троса, а транспортное средство медленно движется задним ходом так, чтобы трос все время был в натянутом положении. При натяжении трос 9 защемляется в захвате 6 и 8 и покрытие поднимаетсявместе с тросом над поверхностью грунта (см. фиг. 2-а). Транспортное средство, медленно двигаясь задним ходом со скоростью, равной скорости наматывания троса, подъезжает под поднятое покрытие. В момент упора первого звена в блок на стройке транспортного средства крепежный стержень 7 дополнительного захвата 8 скользит по тросу 9 и первые два звена, поворачиваясь на шарнире 3,...

Номер патента: 749967

Опубликовано: 23.07.1980

Авторы: Васильев, Денисов, Самуйлов, Соломатин

МПК: E01C 19/08

Метки: вязких, нагрева

...51 уровня битума и датчиком 52 темпе-ратуры, установленным в трубопроводе 3.В емкости 1 установлен датчик 53 уровня материала, датчик 54 температуры иместный нагреватель 55.Устройство для нагрева вязких материалов работает следующим образом.Насосом 7 из битумохранилища (на чертежах не показано) подают битум при 90 -95 С по трубопроводу 4 в преобразователь 2энергии. Поступающий через днище во внут- уреннюю полость А корпуса 11 битум захватывается лопастями 28 колеса 16 и перемещается к вертикальным стенкам корпуса 11,заполняя всю полость А, образованную днищем корпуса 11 и диафрагмой 19,через отверстия а в диафрагме 19 битум поступает в полость Б, образованную диафрагмой 19 и фланцем 36, захватывается лопастями 28 колеса 17 и вновь...

Номер патента: 749968

Опубликовано: 23.07.1980

Авторы: Васильев, Горелышев, Дейнего, Деникин, Марышев, Матвеев, Хархута, Шестопалов

МПК: E01C 19/48

Метки: асфальтоукладчик

...в контакте с вальцами. Между каждой парой вальцев 11 с внешней стороны транспортеров 6 и 7 установлены взаимодействующие с ними возбудители 13 колебаний. Они могут быть различного принципа действия, но учитывая разницу в физико-механических свойствах уплотняемых асфальтобетонных смесай целесообразно иметь поличастотный вибратор с диапазоном от 2000 до 5000 кол/мин. При этом соотношение входного и выходного отверстия между транспортерами должно быть в пределах примерно 3:1, а выходное отверстие по высоте не должно превышать 3 - 5 см с запасом регулирования 2 см за счет изменения давления в последней паре пневмовальцев. На выходе из асфальтоукладчика установлена аппарель 14 для спуска отформованной асфальтобетонной ленты на основание...

Номер патента: 749969

Опубликовано: 23.07.1980

Авторы: Коюшев, Николаев, Титов

МПК: E01C 19/52

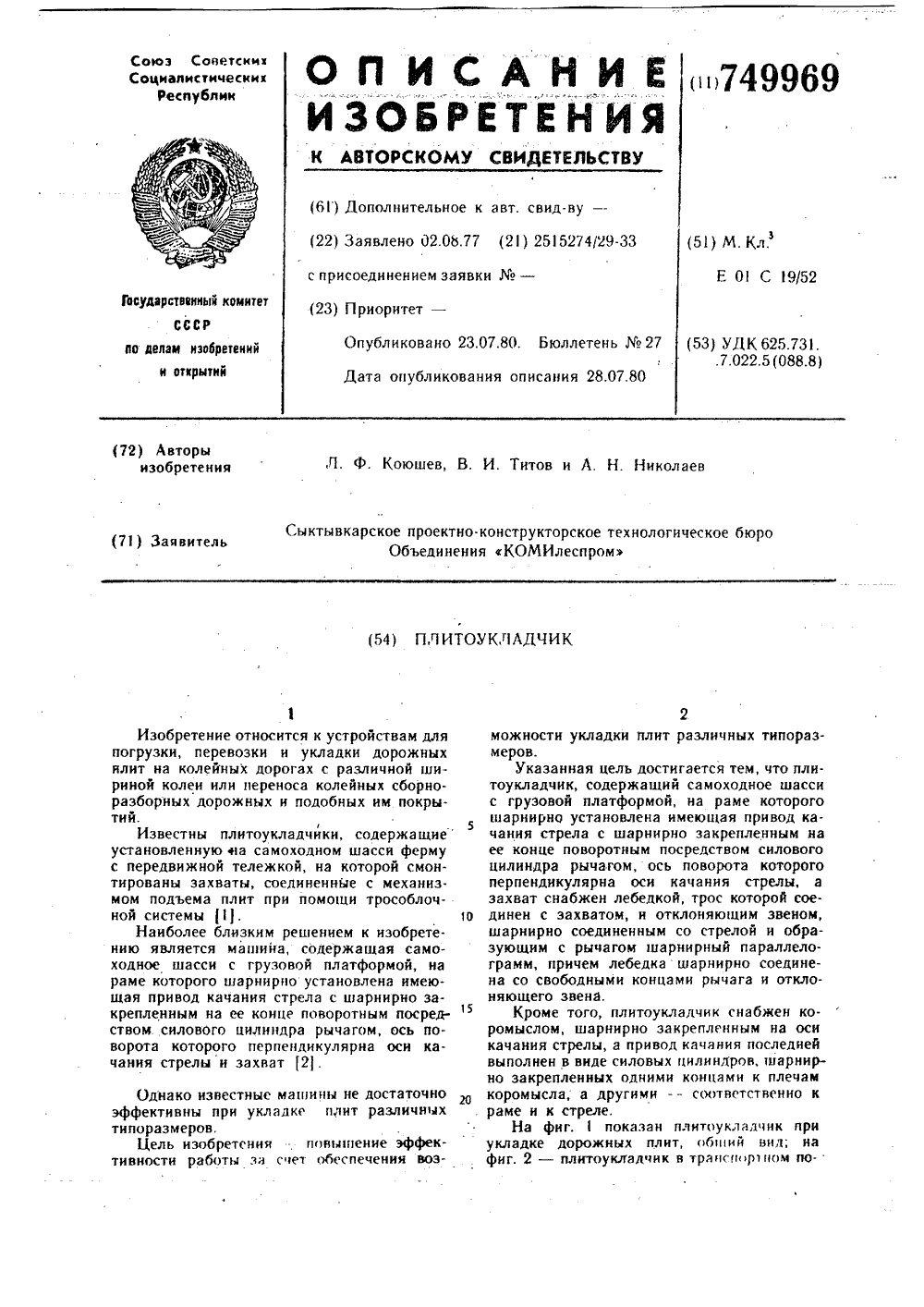

Метки: плитоукладчик

...со стрелой 5 и образующим с рычагом 7 шарнирный параллелограмм, причем лебедка шарнирно соединена со свободными концами рычага 7 и отклоняющего звена 12.Кроме того, плитоукладчик снабжен кооомыслом 13, шарнирно закрепленным на рси 8 качания стрелы 5, а привод качания стрелы 5 выполнен в виде силовых гидро- цилиндров 14 и 15, шарнирно закрепленных одними концами к плечам 16 и 17 коромысла 13 осями 18 и 19, а другими соответственно к раме 3 осью 20 и к стреле 5 осью 21.Ход цилиндра 14 соответствует положению лебедки 10 над центром дорожных плит 4 на грузовой платформе 2 при повороте стрелы 5 из транспортного положения в исходное, а положению лебедки 10 при повороте стрелы 5 из рабочего положения в исходное соответствует ход...

Номер патента: 749970

Опубликовано: 23.07.1980

Авторы: Осипов, Пономарев, Сухоруков

МПК: E01D 15/127

Метки: временного, моста, пролетное, строение

...промежуточными опорами, поперечное сечение; на фиг. 5 показан фрагмент пролетного строения, в сложенном положении; на фиг; 6 представлен ва риант пролетного строения в рабочем положении, равного длине пролетного строения; на фиг. 7 показан вариант пролетного строения в рабочем положении для случая перекрытия препятствия меньше длины пролетного строения.Предлагаемое пролетное строение включает балку жесткости, состоящую из двух крайних блоков 1 переменной высоты и среднего блока 2 постоянной высоты. Каждое соединение крайнего и среднего блоков осуществляется с помощью шарниров 3 в уровне их верхнего пояса и стоек 4 - 6 переменной регулируемой длины, прикрепленных к блокам 1 и 2 балки жесткости шарнирами 7 и имеющих общие шарниры 8....

Номер патента: 749972

Опубликовано: 23.07.1980

Авторы: Гайлитис, Неведомская, Юдин

МПК: E02B 8/08

Метки: рыбоуловитель

...7 камера 1 с установ-ленными в ней сетчатыми контейнерами 6транспортируется к донному водоспуску 15.Сифонная трубка 8 перебрасывается через затвор 16 донного водоспуска, через отверстие 10 заполняется водой и заглушается. в Уровень воды в камере 1 с помощью донногоотверстия 7 доводится до такого уровня, чтобы нормально работал лоток 3. Затем открывают задвижку 12 регулятора 11 уровня, затвор 4 лотка 3 и задвижку 9 сифоннойтрубки 8, Включается в работу сифоннаятрубка Ь,через которую из камеры 1 сбрасывается вода в донный водоспуск 15,Гифонная трубка 8 рассчитана так, цтобы она отводила из камеры 1 поступаюгцу 10в нее через лоток 3 воду с некоторым запасом, При понижении в камере 1 уровня ни же установленного недостающее количество"воды...

Номер патента: 749973

Опубликовано: 23.07.1980

Авторы: Беззубиков, Куппер, Мелькумов

МПК: E02B 9/04

Метки: водоприемник, очистным, устройством

...с валом привода.Щеткодержатели очистного устройства подвешиваотся к ведомой шестерне привода, а привод располагается над уровнем жидкости.На фиг. 1 приведен предлагаемый водо- приемник с очистным устройством, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - . разрез А-А на фиг, 1,К приемной трубе 1 насоса при помощи конуса 2 подвешена обечайка 3, перфорированная отверстиями и;,и щелями 4 и снабженная сплошным дном 5, диаметр, которого больше диаметра обечайки.Механизм очистного устройства состоит из ограничительного кольца 6, приваренного по наружной кромке сплошного дна; цилиндрической вставки 7, к которой приварены направляющие 8 опорных роликов 9; ведомой шестерни 10; полуцилиндрических щеткодержателей 11, жестко...

Номер патента: 749974

Опубликовано: 23.07.1980

Авторы: Еремеев, Клюев, Кошкин, Мошков, Симаков

МПК: B21B 31/18, B21B 37/40

Метки: бескамерный, наклонный, судоподъемник

...участка 1лотка судно зафиксируется над днищем б полушлюза 3, а передвижнаядиафрагма 2 перемещается в сторону нижнего бьефа до тех- пор, пока не выравняются уровни воды в подходном канале 5 верхнего бьефа и клине(см, фиг. 2), после чего ворота 4 полушлюза 3 открываются и судно выходит в верхний бьеф.Проводка судна из верхнего бьефа в нижний происходит в обратной последовательности.В случае значительных навигационныхколебаний уровня воды в верхнем бьефе(см. фиг, 3, 4 и 5), когда объема воды вклине недостаточно для того, чтобы припроводке судна из верхнего бьефа в нижнийдвижением передвижной диафрагмы 2 изположения, изображенного на фиг, 2, привести в положение изображенное на фиг. 1,т.е. поднять судно выше гребня а наклонногоучастка,...

Номер патента: 749975

Опубликовано: 23.07.1980

Автор: Кубецкий

МПК: E02D 1/02

Метки: горных, механических, пород, характеристик

...описываемого способа, в плане; нафиг. 2 - разрез А - А на фиг. 1,Способ заключается в следующем.На поверхности горной породы при помощи специальной пилы образуют ссюснорасположенные кольцеобразные щели 1, 2и 3 в количестве не менее трех, что необходимо для исследования масштабного фактора, т. е, учета размеров области исследуе мого массива. При этом должны соблюдаться следующие соотношения:11,З 1, 1 В х.0 , 1 зЛз-а и т.д, ф,5 - 2, где И -- глубина щели; а О - диаметр кольца породы, полученный в результате образования щелей (1 = 1, 2, 3 и т.д).При этих соотношениях обеспечиваются практически одномерные условия нагрухе. ния породы. В щели помещают домкраты и обеспечивают их плотный контакт со стенками щелей; например закачивается в...

Номер патента: 749976

Опубликовано: 23.07.1980

Авторы: Алмалиев, Митьков, Могильный, Мурадов, Чернухин

МПК: E02D 5/20

Метки: арматурный, грунте, железобетонной, каркас, монолитной, объемный, стены

...боковых наклонных граней, размещенных между плоскими каркасами симметрично вертикальной оси камеры, причем плотность сыпучего материала, заполняющего камеру, меньше плотности воды, и таким сыпучим материалом может являться бисерный вспененный полистирол, а ограничитель может быть снабжен съемной крышкой. На фиг.изображен предлагаемый обьемный арматурный каркас, поперечный разрез; на фиг. 2 - то же, вид в плане.Объемный арматурный каркас включает в себя соединенные между собой плоские каркасы 1, образующие пространственную конструкцию, на концах которых имеются петлевые выпуски 2, являющиеся соединительными элементами между смежными объемными каркасами. На одном из концевых участков объемного каркаса установлен ограничитель 3,...

Номер патента: 749977

Опубликовано: 23.07.1980

Авторы: Зазулинский, Нечаев, Пенкисович, Писанко, Филахтов, Янкулин

МПК: E02D 5/20

Метки: возведения, грунте, железобетонной, многоярусной, сборной, стены

...6 и 1 О, после чего цикл монтажа повторяется. Все панели снабжены ограничителями 12 установленными ца поверхности панелей.После того, как смонтировано необходимое число рядов панелей, выполняют забутовку пазух между стеной траншеи и панелями, При этом пазуху, обращенную во внутрь сооружения, заполняют песком 13, з наружнуютвердеющим, например, глино. цементцопесчаным раствором 4,3 16 3 26 И 36 и 46 мого изобретения выражается в следующем По сравнению со стеной в грунте, выполненной из монолитного железобетона, армирование уменьшается в 2 - 2,5 раза за счет нормального сцепления арматуры с бетоном, а также бетонирования конструкциив горизонтальном положении,По сравнению со сборными конструкциями из цельных панелей,...

Номер патента: 749978

Опубликовано: 23.07.1980

Авторы: Бобровский, Коровчепко, Скормин, Смородинов

МПК: E02D 5/80

Метки: анкер, возведения, грунтовый, данного, инъектор, инъекционный, используемый, способа

...4, рабочей части. Нижний конец корпуса соединен с опорной плитой 5, выполненной с централь О ным коническим отверстием, в котором установлен замковый элемент 6 напрягаемой арматуры 7. Арматура 7 снабжена изолирующей оболочкой 8 и размещена внутри корпуса 1 в процессе его изготовления, который также может быть снабжен изолирующей 4 ю оболочкой 9, В корпусе 1 по арматуре 7 перемещается инъектор 10. При возведении анкера сначала бурят скважину, например, станком вращательного бурения под глинистым раствором и размещают в скважине корпус 1 с установленной в нем арматурой 7.фПосле этого устанавливают в корпусе 1 инъектор О с уплотнительными шайбами 11, каждая из которых выполнена с центральным сквозным отверстием. Через указанные...

Номер патента: 749979

Опубликовано: 23.07.1980

Авторы: Сычев, Цилюрик

МПК: E02D 13/06

Метки: отказомер

...дополнительно ставят специальную шкалу смежно со втулкой 9.При погружении сваи 27 в грунт (после удара молота) вместе с ней опускаются на величину полного отказа сваи и закрепленные на ней планшет 26 и движок 23. При опускании планшет касается карандаша самописца 7 (неподвижного на вертикали), который поджат пружиной 11 к диаграммной бумаге и прочерчивает на ней вертикальный отрезок, точно соответствующий полному отказу. Вслед за этим наступает упругое (обратнре) перемещение грунта и сваи. Она поднимается вверх на величину упругой части отказа. Вместе с ней поднимается и планшет 26 с диаграммной бумагой, а неподвижный карандаш (по вертикали) самописца 7 прочертит на диаграммной бумаге обратную линию, точно соответствующую по высоте...

Номер патента: 749980

Опубликовано: 23.07.1980

Авторы: Ветров, Гоникман, Майзель, Пьянин

МПК: E02D 13/06

Метки: инерционный, отказомер

...параметров прибора, а отсутствие механически трущихся деталей повышает его надежность при длительной эксплуатации на строительных объектах. Формула изобретения 1. Инерционный отказомер, включающий герметичный корпус с размещенной внем инерционной массой, демпфирующееприспособление и регистрирующую аппаратуру, отличающийся тем, что, с целью повышения работоспособности, отказомер снабжен трубчатым электродбм, охватывающимверхнюю часть корпуса, и металлическойтрубкой, коаксиально смонтированной в корпусе, причем инерционная масса выполненав виде токопроводящей жидкости, корпусвыполнен из диэлектрического материала,а электрод и трубка соединены с регистрирующей аппаратурой.2. Отказомер по п. 1, отличающийсятем, что металлическая...

Номер патента: 749981

Опубликовано: 23.07.1980

Авторы: Ерухимович, Кошкин, Роганов, Шмурак

МПК: E02D 13/10

Метки: наголовник, свайный

...в направляющих посредством втулки,На фиг. 1 изображен общий вид свайного наголовника; на фиг, 2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1,749981 Формула изобретения 3Свайный наголовник включает корпус 1коробчатого сечения с отверстием в нижнейчасти для заводки сваи 2. Верхняя частькорпуса выполнена с днищем 3 в виде де" ревянного вкладьпда для амортизации сваи,На наружной поверхности корпуса 1 закреплены кольцевые направляющие 4, в которых смонтирована втулка 5 с обоймой 6.В обойме 6 на осях 7 установлены роликиили блоки 8, вращающиеся на подшипниках9. Оси 7 закреплены снаружи обоймы 6оседержателями 10. 1 ОЗаводка сваи 2 под наголовник осуществляется следующим образом.К монтажной петле 11 сваи 2, лежащейв стороне от...

Номер патента: 749982

Опубликовано: 23.07.1980

Автор: Слесарев

МПК: E02D 27/02

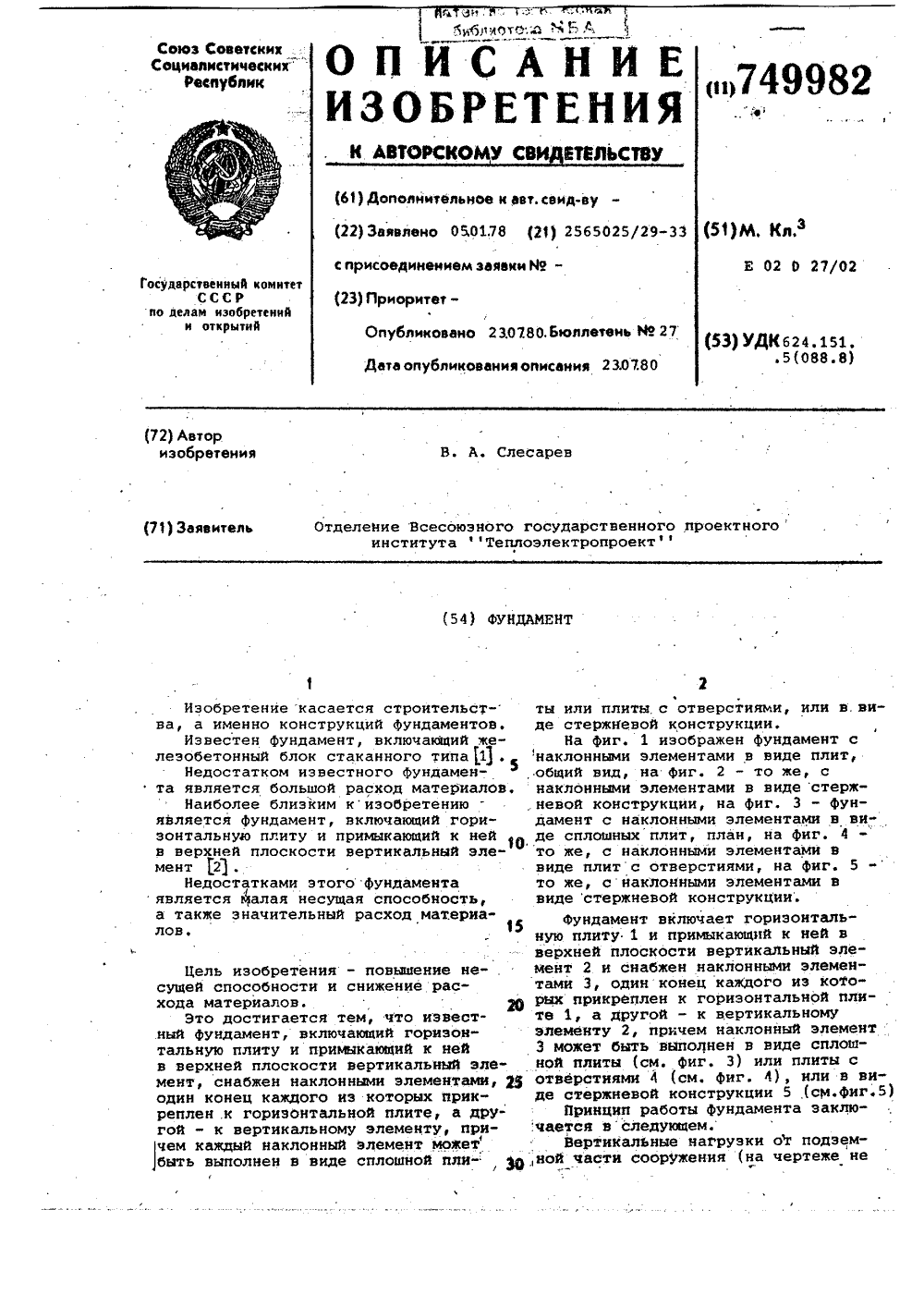

Метки: фундамент

...эле- то же, с наклонными элементами в мент 21 . виде плит с отверстиями, на фиг. 5Недостатками этого Фундамента то же, с наклонными элементами в является й 1 алая несущая способность, виде стержневой конструкции. а также значительный расход материаФундамент включает горизонтальлов. 5ную плиту 1 и примыкающий к ней вверхней плоскости вертикальный элеЦель изобретения - повышение не- мент 2 и снабжен наклонными элеменсущей способности и снижение рас- тами 3, один конец каждого из кото- хода материалов. З) рых прикреплен к горизонтальной плиЭто достигается тем, что извест- те 1, а другой - к вертикальному ный Фундамент, включающий горизон- элементу 2, причем наклонный элемент тальную плиту и примыкающий к ней 3 может быть выполнен в...

Номер патента: 749983

Опубликовано: 23.07.1980

Авторы: Качейшвили, Кизирия, Марджанишвили

МПК: E02D 27/28

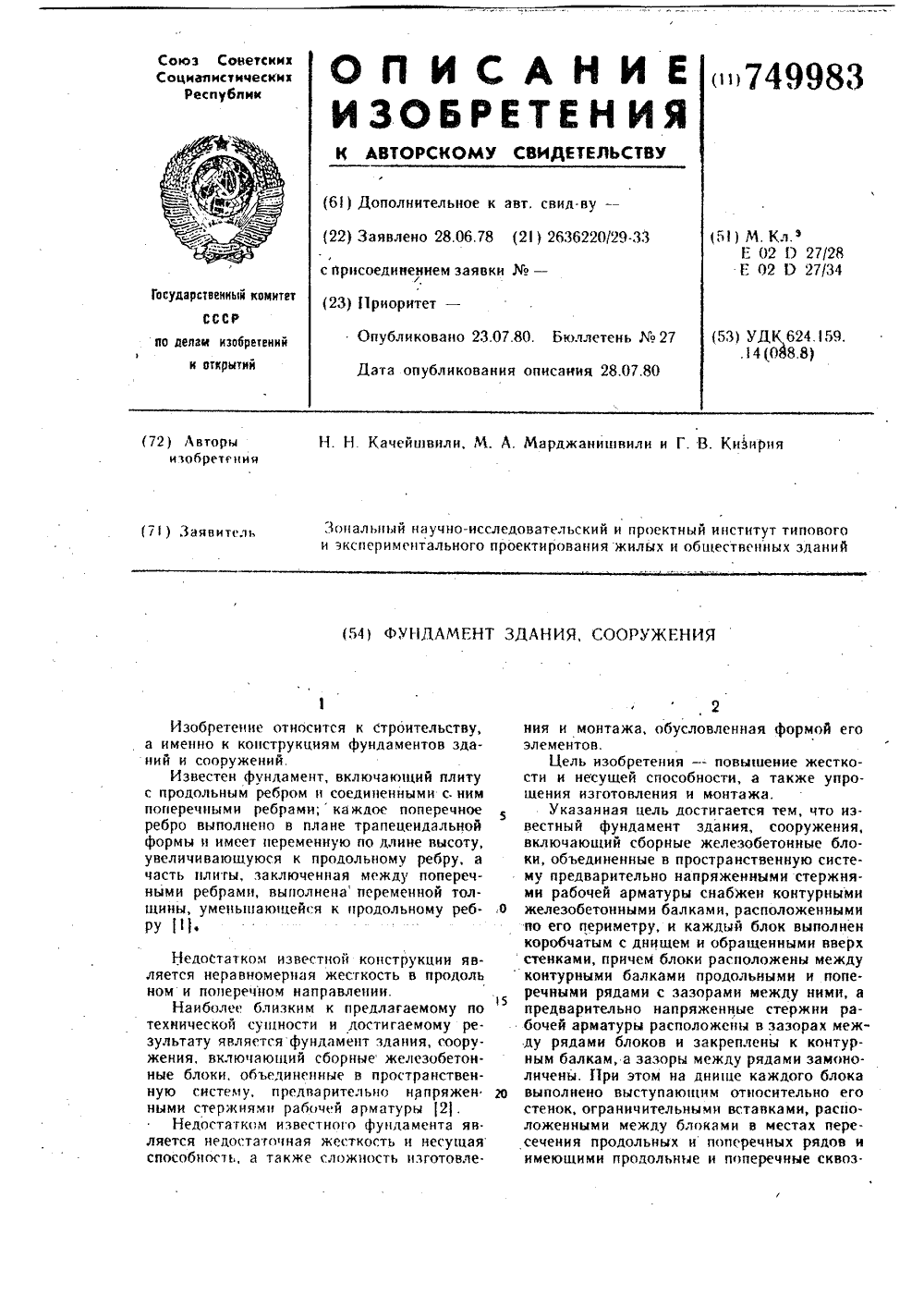

Метки: здания, сооружения, фундамент

...6 между ними, а предварительно напряженные стержни рабочей арматуры 2 расположены в зазорах 6 между ряламн блоков 1 и закреплены к контурным балкам 3, а зазоры 6 между рядами замонолйчены бетоном 7. Днище 4 каждого блокаможет быть выполнено выступающим относительно его стенок 5 (фиг. 3 и фиг. 4).Процесс монтажа начинается устройством бетонной подготовки 8, по выравненцому дну котлована ( не показан). Затем осуществляют раскладку железобетонных блоков 1, а по контуру фундамента укладывают контурные железобетонные балки 3.Учитывая, что ребра жесткости фундамента должны воспринимать знакопеременную нагрузку, т. е. образуемые между блоками 1 зазоры должны быть армированы как нижней так и верхней рабочей арматурой, сначала укладывают...

Номер патента: 749984

Опубликовано: 23.07.1980

Авторы: Авдюхин, Гончар, Горжени, Солодовник

МПК: E02D 27/42

Метки: буронабивной, фундамент

...за счет того, что в буро- набивном фундаменте, включающем размещенные в сверленом котловане, заполненном 15 минеральным материалом, анкерную плиту с тягой и опорную плиту со .стойкой, установленные с возможностью взаимного смещения при уплотнении минерального материала, анкерная плита расположена над2 О опорной плитой, одна из плит снабжена по периметру бортом, обхватывающим другую плиту, высота которого превышает величину расчетного скрещения плит,На фиг, 1 изображен описываемый фундамент, продольный разрез и вид сбоку (вариант выполнения с анкерной плитой, снабженной по периметру бортом, обхватывающим опорную плиту); на фиг.2- то же, вариант выполнения с опорной плитой, снабженной по периметру бортом, обхватывающим анкер- зо ную...

Номер патента: 749985

Опубликовано: 23.07.1980

Автор: Горжени

МПК: E02D 27/42

Метки: возведения, линии, опоры, электропередачи

...ригеля; на фиг. 5 - то же, вариант 3 конструкции ригеля; на фиг. б - то же, вариант 4 конструкции ригеля; на фиг. 7 - то же, вариант 5 конструкции ригеля.Способ осуществляют следующим образом,Нижний конец опорыустанавливают в предварительно выполненный котлован 2, свободное пространство котлована эапол. няют окружающим грунтом или крупнозернистым материалом, материал заполнения послойио уплотняют, например, с помощью цилиндрической бабы, скользящей вдольПри погружении ригеля 3 и 4 в котлован. после его засыпки грунтом происхолнт до.полнительное уплотнение грунта основания,что значительно повышает его несущую способность,3 Использование описываемого способавозведения опоры линии электропередачив слабых грунтах позволяет повысить...

Номер патента: 749986

Опубликовано: 23.07.1980

Авторы: Городецкий, Зазулинский, Писанко, Спивак, Филахтов, Янкулин, Янчак

МПК: E02D 29/05, E02D 5/20

Метки: возведения, грунт, заглубленное, сооружение

...тела завесы от размыва, тдк кдк в этом месте скорость фильтрдционного потока лостигает максимального значения.Способ возведения заглублецного в грунт 51 О После устройства верхнего слоя 4 противофильтрационной завесы производят разработку грунта между стенками, но в связи с тем, что бетон верхнего слоя 4 еще не схватился, а глиногруцтовый материал за. весы не стабилизирован, сборные элементы 1 стены прикрепляют к наружной части 12 воротника 11 и разбирают внутреннюю часть 12 воротника.Каждый послелний сборный элемент 23 монтируемой захватки до начала установки в траншею может быть снабжен металлической диафрагмой 24 и дополццтельным трубчатым ограничителем 25. Диафрагма 24 за-. крепляется ца сборцом элементе 23 снизу, поперек траншеи и...

Номер патента: 749987

Опубликовано: 23.07.1980

Авторы: Метелюк, Ткаченко, Филь, Шишко

МПК: E21B 47/08

Метки: образования, скважины, уширения

...штанги, в которых размещена чека для стопорения штанги в момент образования уширенной полости.На фиг, 1 показан общий вид устройства до его погружения в грунт; на фиг. 2 - вид погруженного в грунт устройства в процессе образования уширенной полости; на фиг. 3 - разрез А-А на фиг, 2.Устройство включает корпус 1 с гнездами 2 для упоров погружающего механизма, расположенными по высоте корпуса с шагом, равным ходу силовых цилиндров погружающего механизма, и с отверстиями 3, расположенными по высоте. В нижней части корпуса 1 шарнирно закреплены плиты 4 и 5, Плиты 5 с боков ограничены стенками 6, С шарниром, связывающим друг с другом плиты 5, соединена штанга 7, имеющая отверстия 8, располагающиеся против отверстий 3 в корпусе,Устройство...

Номер патента: 749988

Опубликовано: 23.07.1980

Авторы: Башкатов, Брайковский, Буланов, Катюхин

МПК: E02F 1/00

Метки: копания, одноковшовым, экскаватором

...по уже обработанной поверхности, используя ее одновременно в качестве опорной и направляющей,Устройство для осуществления предлагаемого способа (см, фиг. 3) включает в себя элементы рабочего оборудования: стрелу 1, рукоять 2, ковш 3, имеющий плоскуюзаднюю грань режущей части. Элементыоборудования приводятся в движение гидроцилиндрами 4, 5 и 6.На осях шарнирного соединения стрелы, рукояти и ковша установлены датчикиуглового движения - блоки равного диаметра.Блок 7 (датчик угла поворота рукояти )и блок 8 (суммирующий) установлены наосях подвижно.Блок 9 (датчик угла поворота кбвша)соединен с ковшом жестко.Через блоки перекинут трос 10, закрепленный на блоке 9. Натяжение троса осуществляется винтовой стяжкой 11,Блок 12 поворачивающийся...

Номер патента: 749989

Опубликовано: 23.07.1980

Авторы: Бух, Владимиров, Нарыжный, Трофимов, Чаплинский

МПК: E02F 3/24

Метки: карьерного, орган, рабочий, роторного, экскаватора

...проходящей через ось ротора, угол скоса, увеличивающийся по мере приближения к передней стенке ковша, установлены с изменяю щимся шагом, увеличивающимся к оси вращения и уменьшающимся по ширине ковша от плоскости его симметрии.На фиг. 1 изображен рабочий орган карьерного экскаватора, общий вид; на фиг. 2 - ковш, вид по стрелке А на фиг. 1; на фиг. 3 - сечение стружки при номинальной скорости боковой подачи; на фиг. 4 -сечение стружки при скорости боковой подачи, превышающей в два раза номинальное значение.Рабочий орган имеет роторное колесо 1 и ковши раздельного резания с зубьями. На каждой стороне ковша 2 по высоте и ширине его зубья расставлены так, что режущие кромки 3 не менее половины всех зубьев, считая от передней стенки 4...

Номер патента: 749990

Опубликовано: 23.07.1980

Авторы: Земляк, Лаздон, Лорман, Носик, Сасым

МПК: E02F 3/40

Метки: оборудование, рабочее, экскаватора

...соединены пальцами 14 с кривошипами 15, шарнирно закрепленными на ковше 1 при помощи пальцев 16, и рычагами 17, шарнирно соединенными пальцами 18 с толкателями 19, способными перемещаться по направляющим втулкам 20 и 21, жестко закрепленным на рукояти. Толкатели 19 входят в зацепление с копирами 22 при помощи выступов 23 толкателей. Выступы соединены с толкателями и выполнены в виде роликов. Копиры 22 шарнирно соединены рукоятью 2 пальцем 24, а пальцами 25 - с тягами 26, вторые концы которых шарнирно закреплены на пальце 9. Посредством пальца 9 тяги 26 соединены со штоком 4 гидроцилиндра,Копиры имеют прорези 27 под выступы 23 толкателей 19. Эти толкатели, рычаги 12 и 17 и кривошипы 15 образуют механизм поворота лопасти, который...

Номер патента: 749991

Опубликовано: 23.07.1980

Авторы: Демиденко, Островский, Панигрибко, Попов, Радищев

МПК: E02F 3/64

Метки: ковш, скрепера
