Патенты опубликованные 23.07.1980

Номер патента: 749571

Опубликовано: 23.07.1980

Авторы: Гринберг, Лобанов, Созинов

МПК: B23B 1/00

Метки: дробления, стружки

...дробления попредлагаемому изобретению соответствуетнижней зоне получения стружек в виде винтовой спирали. Например, для приведенного выше примера дробленую стружку можно получить, начиная с подачи 0,2 - 0,3 мм/оби выше.На чертеже представлен один из возможных вариантов дробления стружки предлагаемым способом,Резец 1, обрабатывающий деталь 2, имеет две режущие кромки 3 и 4, расположенные ступенчато по отношению друг к другу,так что расстояние между ними в планепревышает величину максимальной для данных условий подачи, а каждая из них снимает примерно равные припуски (рекомендуется ширина среза для каждой режущей кромки не более 10 мм). На передней поверхности 5 у режущей кромки 3 выполнена конусообразная стружкозавивающая канавка...

Номер патента: 749572

Опубликовано: 23.07.1980

Авторы: Гомонов, Климашин, Ситников, Строжков

МПК: B23B 1/00

Метки: внутренними, канавками, трубы

...выступов резьбы несколькими путями, так чтобы срезание было нескольких видов: срезание материала только с одной стороны выступов правой или левой (а) срезание материала в одной впадине резьбы попеременно, то на правой, то на левой стороне впадины (6).Разрезание кольца может быть нескольких видов, Если разрезать кольцо на участках с минимальной или максимальной шириной канавок, то получатся две трубы с плавно увеличивающейся шириной канавок в направлении к одному торцу, т. е, так как описано в приведенном примере с изготовлением алюминиевых труб с внутренним оребрением.Если разрезать кольцо только в одном месте, там где канавки имеют максимальную ширину, то можно изготовить трубу с канавками, увеличивающими ширину от середины к...

Номер патента: 749573

Опубликовано: 23.07.1980

Автор: Зверев

МПК: B23B 5/16

Метки: внутренних, кромок, местах, резервуарах, труднодоступных

...2 установлена на подшипниках обойма 5, на оси которой посредством винтов 6 крепится шарнирный клещевой зажим 7, связанный через шпильки 8 с корпусом двигателя. Разрезной однопроточный режущий элемент 4 имеет только одну режущую грань (см. фиг. 4). В свободном состоянии ширина прорези режущего элемента 4 составляет 1,3 высоты то зуба, а диаметр ее гладкой части равен диаметру обрабатываемого отверстия.Устройство работает следующим образом.При сжатии рукоятки 9 клещевой зажим7 сжимает режущий элемент 4, который 1 затем вводится в зону обрабатываемого отверстия. После введения режущего элемента 4 в отверстие рукоятка 9 опускается, и зажим 7 под действием пружины 10 расходится.Затем включается привод 1, Под дейст 2 ц вием упругих и...

Номер патента: 749574

Опубликовано: 23.07.1980

Авторы: Гордиенко, Данильченко, Курыш, Мальцев, Назаренко, Старовойтов

МПК: B23B 7/12

Метки: вращения, механической, станок, тел, типа

...что после полного выдавливания пиноли подается воздух в пневмозажим цангового патрона, зажимающего деталь, после чего подача воздуха в пневмоцилиндр прекращается, воздух стравливается в атмосферу и пиноль отводится от зажатой в патроне детали, К пинолю пристроен рычаг 33, предотвращающий подвод резца к детдли при выдвинутой пинали. Посредством перемещения каретки 24 и установки соответствующего копира 29 станок настраивается нд соответствующий профиль. 1.сли летали неооходимо придать сфери сскук форму, то копир не устанавливается, а резцедерждтельндя головка 20 настраивается на соответствующий радиус и крепится винтом 26.Станок работает следующим образом.Перемещением каретки 24 и установкой соответствующего копира 29 станок настраивают...

Номер патента: 749575

Опубликовано: 23.07.1980

Авторы: Гринберг, Лобанов, Мальцев

МПК: B23B 27/16

Метки: пластина, режущая

...в проходном резце срезы выполняют роль фасок на передней поверхности). Грани 13 и 15 образуют двугранные углы рс гранью 3, причем ребра их срезаны симметрично расположенны ми срезами 20 и 21, также выполненнымиравномерно расширяющимися по мере удаления от соответствующих вершин 22 и 23.Применение изобретения показано напримере установки пластины в сборных,74 отрезном и проходном резцах, В державке 24 отрезного резца 25 выполнен в передней части уступ 26, на котором закрепляется подкладная пластина 27. Опорная площадка 28 и стенка 29 подкладной пластины 27 выполнены так, чтобы обеспечить необходимый задний угол резания при установке пластины 1 на резец. Крепление пластины 1 осуществляется прижимом 30 и винтом 31. Глубина резания...

Номер патента: 749576

Опубликовано: 23.07.1980

Авторы: Воробьев, Зусман

МПК: B23B 29/32

Метки: головка, резцовая

...установлен упорный подшипник 9, служащий опорной плоскостью пружины 10, поднимающей резцедержатель 11 через прикрепленную к нему втулку 12. В радиальных отверстиях втулки 12 установлены пальцы 13, контактирующие с пазами штока 3 и поджимаемые к ним пружинами 14. В выточке резцедержателя 11 размещена тарельчатая пружина 15 и кольцо 8, Фиксация резцедержателя производится посредством плоских зубчатых колес 16, одно из которых жестко связано с корпусом 1, а второе - с резцедержателем.Резцовая головка работает следующим образом. При подаче сжатого воздуха в нижнюю полость через отверстие б шток 3 перемещается вверх, зажимные рычаги 7 сходят со скосов кулачка 4, резцедержатель 11 освобождается от зажатого состояния и под действием пружины 10...

Номер патента: 749577

Опубликовано: 23.07.1980

Автор: Вольский

МПК: B23B 31/16

Метки: патрон, самоцентрирующий, токарный

...находясь в зацеплении с валом-шестерней 7, вращает последний. Валшестерня через хвостовик 6 приводит во вращение конические шестерни 5 и 4 и колесо 3. Колесо взаимодействует с зажим- ными кулачками 2, перемещая их к центру, Кулачки зажимают заготовку.Для раскрепления заготовки рейку отводят в крайнее правое положение, При использовании патрона для зажима детали типа втулка подают воздух в штоковую полость пневмоцилиндра 10, отводят поршень 10 в крайнее левое положение, выводя рейку 8 из зацепления с валом-шестерней 7. Затем через окна 14 и 15 поворачивают рейку на 180 относительно вала-шестерни, используя углубления 18. Шпонку 13 выводят из паза 16 и фиксируют в пазу 17. При этом зубья рейки располагаются под валом-шестерни 7,...

Номер патента: 749578

Опубликовано: 23.07.1980

Автор: Николаев

МПК: B23D 21/00

Метки: резки, труб, штамп

...оправки ориентируется по плоскости торцовой части трубы и вместе с трубой доводится до упора - съемника 3. Обе части режущей оправки фиксируются внутри трубы центрирующими губками 24. Ползун пресса (на чертеже не показан) перемещает верхнюю часть 14 подвижного ножа 13, сжимает пружины 18, происходит плотное обжатие трубы между вкладышами 15 и 17. После плотного обжатия трубы начнет перемещаться весь подвижный нож 13, сжимая пружины 19 и увлекая за собой трубу. Происходит обжатие трубы между вкладышами 9 и 1 О неподвижного ножа 8 с дифференцированным зажимом, при этом пружины 11 сжимаются. Вкладыши 9 и 10 неподвижного ножа перемещаются по наклонным плоскостям неподвижного корпуса 12. Дифференцированный зажим выполнен для плотного обжатия...

Номер патента: 749579

Опубликовано: 23.07.1980

Авторы: Кислый, Кульнев

МПК: B23D 23/00

Метки: ножницы, проката, резки, сортового

...и фиксация ее от отгибания в момент реза.Механизм 7 зажима заготовки, конструкция которого аналогична механизму 6 зажима прутка, состоит из нижнего прижима 17, закрепленного на прижимодержателе 18 и связанного с узлом перемещения в виде силового цилиндра 19, штока 20, двух гаек 21 и 22 и двух стоек 23. цля подачи прутка 8 в зону реза ножниц имеется рольганг 24.Ножницы работают следующим образом.Пруток 8 рольгангом 24 досылается до упора (на чертеже не показан) . Под действием сжатого воздуха, поступающего из сети в полость Б силового цилиндра 12, шток 13, на конце которого нарезана несамотормозящаяся резьба, при движении вниз вращает промежуточную гайку 14, на наружном диаметре которой нарезана самотормозящаяся резьба, При вращении...

Номер патента: 749580

Опубликовано: 23.07.1980

Авторы: Борисов, Борисова

МПК: B23D 31/00

Метки: ломки, проката, прямоугольного, сечения, холодной

...выполнены отверстия под хвостовик конусообразных элементов, образующие координатную сетку.На фиг. 1 схематически изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид сверху.Устройство для холодной ломки проката прямоугольного сечения содержит основание 1, на котором закреплена плита 2 с отверстиями, образующими координатную сетку. В отверстия с помощью хвостовиков устанавливаются конусообразные закругленные элементы 3, образующие опорную призму, на которые укладывается прокат 4 с надрезом 5 соответствующего контура разделения. При приложении усилия Р силового механизма к прокату происходит его разделение по этому контуру. Для перенастройки устройства на другой контур разделения необходимо переустановить конусообразные...

Номер патента: 749581

Опубликовано: 23.07.1980

Автор: Коноплев

МПК: B23D 43/02

Метки: протяжки

...выполняют спиральную канавку, заполняют ее припоем, а при навивке ленту обжимают в осевом направлении.На фиг. 1 представлена сборная протяжка; на фиг. 2 - некоторые варианты выполнения формы канавки; на фиг. 3 - сопряжение поверхностей навиваемой ленты.Способ выполняют следующим образом.На конической оправке 1 протачивают спиральные канавки 2 с шагом, равным шагу навиваемой ленты 3, шириной и длиной меньше ширины и длины навиваемой ленты. Навивают в этот паз ленту или проволоку припоя 4, например ленту из высокотемпературного припоя ГФК. Навивают на припой 4 ленту 3 из инструментальной стали, прижимая поверхность А - А. Затем ленту 3 обжимают в осевом направлении. Длина ленты 3 делается больше длины спиральной канавки 2 с припоем...

Номер патента: 749582

Опубликовано: 23.07.1980

Авторы: Малышко, Нестеров

МПК: B23D 77/02

Метки: развертка

...выбирается иа соотношения ЬОмм ш - а-, а максимала.Руная - мвмак = ЬвммГ - 1), где Х число зубьев развертки. 2На фиг. 1 изображена схема расположения зубьев предлагаемой развертки; на фиг. 2 - схема резания развертки.Зубья развертки разделены на 2 группыи расположены по окружности с неравномерным угловым шагом Значения угловых шагов нечетных зубьев в группе возрастают от минимального к среднему, а значения угловых шагов четных зубьев убывают от максимального к среднему, например для 7.=8: 8;=6 =9 е =36, О = зо =ба =Оа =,549 зоз =Оз 9 за 42Е ,=8 =Е =48.При такой схеме расположения зубьев след, оставленный первым зубом, будет срезан зубьями 2 - 8, при этом сумма проекций составляющих сил резания на ось т равна или близка сумме проекций...

Номер патента: 749583

Опубликовано: 23.07.1980

Авторы: Зуев, Нестеров

МПК: B23D 77/04

Метки: развертка, регулируемая

...состоит из корпуса 1, по оси которого расположены независимые друг от друга винты 2 и 3 с регулировочными гайками 4 и 5 с делениями. Винт 2 выполнен с правой резьбой, а винт 3 - с левой, На винты наса- жены кольца 6 и 7 с возможностью взаимодействия со скосами 8 и 9 рабочих элементов 10 и 11. Скосы выполнены под углом, меньшем угла трения. Режущие кромки рабочих элементов 10 и 11 выполнены по дуге окружности и насажены на оси 12 и 13, расположенвые эксцентрично по отношению к центру,дуги окружности режущих хромок пластин10 и 11. Настройка развертки производится следующим, образом.При вращении регулировочной гайки 4 кольцо 6 перемещается по винту 2 вниз, открепляя режущую пластину .10. Вращая регулировочную гайку 5 перемешаем кольцо 7,...

Номер патента: 749584

Опубликовано: 23.07.1980

Автор: Ковыляев

МПК: B23F 19/02

Метки: зубообрабатывающий, станок

...В корпусе 25 размещается четырехкромочный следящий золотник 26. Положение корпуса относительно золотника регулируется установленной в бабке 3 гайкой 27 и шкалой 28.Гильза 6 тормозного механизма взаимодействует со следящим золотником через сбалансированную передачу, которую выгодно исполнять в виде уравновешенного рычага 29, поджатого к выступу гильзы 6 и входящего в паз золотника 26. Ось качания этого рычага находится на бабке, балансирование возможно осуществить как статическими грузами, так и пружинами.Станок работает следующим образом, После установки изделий на шпинделе включается главный привод, При отсутствии давления питания на управляющем механизме и включенной подаче воздуха в полость 11 регулируют натяг пружины 21 гайкой 24,...

Номер патента: 749585

Опубликовано: 23.07.1980

Авторы: Верховский, Нанос, Шейнкин

МПК: B23F 23/12

Метки: зубчатых, колес, ориентации

...колеса, которое сво о бодно сцентрировано на оправке. По мере перемещения кольцо 8 упирается в торец зубчатого колеса 14 и удерживает последнее от проворота за счет сил трения, создаваемых пружинами 7. При дальнейшем пео 1 ремещении корпуса 1, ориентирующии элемент 2 подходит к торцу зубчатого колеса 14. При попадании ориентирующего элемента 2 в зацепление с зубчатым колесом 14 его перемещение происходит до взаимодействия с упорной втулкой 12. Затем корпус 1 перемешаясь посредством взаимодействия направляющего пальца 6 с винтовым пазом 5 поворачивает ориентирующий элемент 2, который поворачивает зубчатое колесо 14. Поворот продолжается до тех пор, пока передний торец корпуса 1 не упрется в торец тормозного кольца 8, выбрав зазор Н,...

Номер патента: 749586

Опубликовано: 23.07.1980

Автор: Юрьев

МПК: B23G 5/00

Метки: борштанга, резьбонарезному, станку

...4 в процессе черновой (предварительной) обработки позволяет вести процесс с 1 е максимальными режимами резания и безвибраций производить черновое нарезание.При переходе на окончательную (чистовую) обработку, например, без замены оправки и без дополнительной поднастройки станка (попадания в виток резьбы, выставки резца и т. и.) винты 15 и 17 отпускаются и резание осуществляется резцом той же оправки, Оправка 4 может перемещаться от механизма: 5 перемещения (настройки) по щ лимбу 12 нониуса с ценой деления 0,02 мм,Формула изобретения 749586зперехода на чистовую обработку, Планка 14 устанавливается в прорези корпуса борштанги и крепится к нему болтами 16.Уменьшение продольной вибрации, а также выставку резца обеспечивает винт (винты)...

Номер патента: 749587

Опубликовано: 23.07.1980

Авторы: Желудков, Николаев

МПК: B23G 5/00

Метки: головка, резьбонарезная

...стержень 13 с выкружками 14. Выкружки 14 расположены на стержне 13 так, что, если одна находится против одного из винтов 11, то остальные смещены и не дают провернуть винты. Положения стержня 13, позволяющие смыкать ту или иную копирную гайку 10, отмечаются пружинным фиксатором 15. Стержень 13 перемещается зубчато-реечным приводом 16.Передаточное число зубчатой пары 4и 5 кратно масштабу увеличения шага резь749587 Формула изобретения Фиг.1 бы копирного устройства по отношению кшагу нарезаемой резьбы,В другом варианте резьбокопирного устройства головки имеется два резьбокопирных вала 7, соединенные общей траверсой17 с пинолью 8, кинематически связаны между собой посредством шестерен 4, 5, 18.Блокирующие стержни 13 механизма...

Номер патента: 749588

Опубликовано: 23.07.1980

Авторы: Иоффе, Калнин

МПК: B23K 3/00

Метки: немагнитных, пайки, токопроводящих

...намагничивающей обмотки 14 и созданием вентиляционных окон.Протяженность межполюсного пространства выбрана с учетом обеспечения комплектовки деталей 7, 8 и припоя 9 электродинамическим взаимодействием со вставкой 5 ротора 2; осуществлением разогрева комплекта в процессе пайки и сохранения бесконтактного прижима в зоне охлаждения.Зона охлаждения обусловлена уменьшением величины индукции электромагнитного поля за счет уменьшения количества витков обмотки 14 и подачей охлаждающего газа или воздуха (на фиг, 1 в качестве примера подачи охлаждающего газа изображено сопло 18). Величину индукции электромагнитного поля устанавливают достаточной для сохранения взаимного прижима деталей 7 и 8 в процессе их охлаждения воздухом посредством сопла 18...

Номер патента: 749589

Опубликовано: 23.07.1980

Авторы: Пархомов, Петропавловский, Толстов, Устинов

МПК: B23K 7/04

Метки: вырезки, заготовок, резервуаров, сферических, формованных, элементов

...резки. По завершении резки торцовой кромки замыкающего донышка 43 останавливают врашение стола 22. После этого приводом, имеющим электродвигатель 5, отводят дугообразную направляюшую в нерабочее - наклонное положение, Снимают с установки замыкающее донышко 43 и возвращают дугообразную направляющую 1 в рабочее положение. Формованную заготовку, устанавливают нижней кромкой на опорные площадки 38 упоров 35 и опирают на опоры 42. Винтовыми зажимами 39 фиксируют лепесток 36 в таком положении. Включают привод 31 поворотного стола 22 и подводят закрепленный лепесток под дугообразную направляющую 1 в положение, при котором начальная линия реза, отмеченная на боковой кромке лепестка, окажется под режущим инструментом 9. При этом исходная линия...

Номер патента: 749590

Опубликовано: 23.07.1980

Авторы: Зиновкин, Сузаков, Трофимов, Шахнов

МПК: B23K 9/10

Метки: длины, дуги, плавящимся, сварки, электродом

...4 содержит реле 15, элемент 16 для задания уставки срабатывания и ее знака и контакт 17,Узел суммирования 5 представляет собой две обмотки электромашинного усилителя.Перед началом сварки электродная проволока вручную подводится до соприкосновения со свариваемым изделием, а кнопкой 18, посредством электродвигателя 12, устанавливается напряжение (.)5, равное 11Пуск сварки осуществляется включением сварочного источника (на схеме не 55 показан) с одновременным замыканием контакта 19 в цепи электромеханического привода подачи электрода. В начальный момент напряжение дугового промежутка, замкнутого электродной проволокой, равно нулю, и релейный прерыватель 2 под действием40 рассог, цовация, равногоо, отключит вход инт грируощего...

Номер патента: 749591

Опубликовано: 23.07.1980

Авторы: Дзюба, Лапшин, Марков, Хохлов, Шевченко

МПК: B23K 9/12

Метки: наклонным, сварки, электродом

...сварки.Далее рычажную рукоятку 14 выводят из заземления с защелкой 16. При этом пружина 12 через ось 1, благодаря зафиксированной на двуплечевом рычаге 7 обойме 13 стремится повернуть рычажную рукоятку 14 против часовой стрелки. В свою очередь рычажная рукоятка 14, упираясь роликом 15 в направляющий паз 5 стойки 4, через ось 11 стремится повернуть двуплечий рычаг 7 и закрепленные на нем электрододержатель 9 с электродом 10 против часовой стрелки. При этом контактный конец электрода 10 поднимается к свариваемому изделию 25 и возбуждается сварочная дуга. По мере плавления электрода 10 угол наклона его увеличивается, что приводит к плавному изменению положения двуплечего рычага 7 и рычажной рукоятки 14 и перемещению ролика 15 по...

Номер патента: 749592

Опубликовано: 23.07.1980

Автор: Золотаревский

МПК: B23K 9/12

Метки: направляющий, элемент

...- установление определенного направления электродной проволоки, Монолитные керамическиеудлинители не позволяют также регулировать степень предварительного подогреваэлектродной проволоки, что особенно накладно проявляется при использовании электродного материала различной электропроводности (сталь, бронза, медь и др,).Эксплуатация монолитных керамическихнаконечников из алунда и жаростойкого фар 2 Офора показали их малую долговечность (1 -2 смены интенсивной работы). Одним изопределяющих факторов, способствующихразрушению удлинителя, является увеличение нагрузки за счет линейного расширениянагретых деталей горелки. Учет этого фактора за счет слабого зажатия удлинителянедопустим, так как при этом затрудняетсяосуществление заданного...

Номер патента: 749593

Опубликовано: 23.07.1980

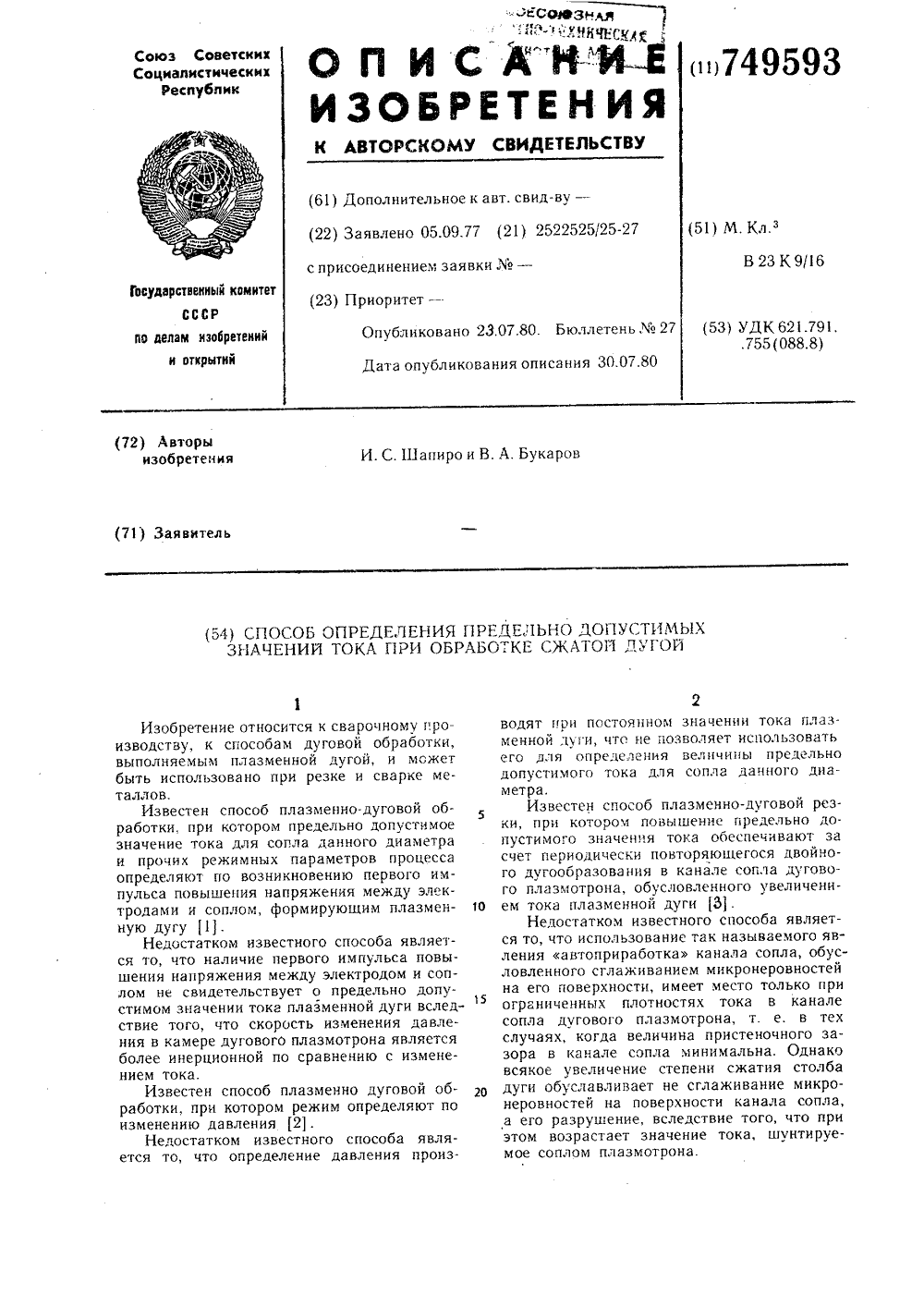

Авторы: Букаров, Шапиро

МПК: B23K 9/16

Метки: дугой, значений, обработке, предельно-допусимых, сжатой

...способ обеспечивает определение предельно допустимого значения тока для данного расхода плазмообразующего газа. Отсутствие повышения градиента давления свидетельствует о том, что дальнейшее повышение тока плазменной дуги лишено смысла, так как его увеличение при данном расходе плазмообразующего газа, обуславливает возникновение двойного дугообразования и разрушение вследствие этого сопла дугового плазмотрона.Поэтому при достижении током значения 131 с помощью устройства б производят увеличение расхода плазмообразующего газа до значения Яи вновь производят увеличение тока (кпивая 10), пока для данного расхода газа - нс станет равнодРкнулю. Этому условию соответствует значение тока 1 гед., которое характеризует предельно допустимое...

Номер патента: 749594

Опубликовано: 23.07.1980

Авторы: Крутиховский, Степанов, Тюлюпо, Фоминых

МПК: B23K 9/16

Метки: горелка, плазменная

...промежутке между сопловым углом и поверхностью свариваемого металла, что ведет к расширению пятна нагрева и, как следствие, к уменьшению глубины проплавления металла или снижению производительности процесса сварки. С другой стороны, уменьшение диаметра внутреннего ряда концентричных отверстий на торце соплового узла (соотношение основных геометрических размеров плазменной горелки изменяется в сторону уменьшения от единицы) снижает эксплуатационную надежность соплового узла и нарушает ламинарность направленного потока плазмы, в следствие чего ухудшается защита столба дуги и сварочной ванны от окружающей среды,Влияние диаметра внешнего ряда отверстий на торце соплового узла также двояко: увеличение этого диаметра снижает эксплуатационную...

Номер патента: 749595

Опубликовано: 23.07.1980

Автор: Безуглый

МПК: B23K 9/18

Метки: аппарат, подачи, уборки, флюса

...часть 15досыпной камерь 1 (поднята); на фиг. 6 - то же, опушена.Аппарат для подачи и уборки флюса состоит из вакуумной камеры 1, ссыпной камеры 2, досыпной камеры, состоящей из 2 о двух частей; неподвижной 3 и подвижной 4.Ссыпная камера 2 и подвижная часть 4 досыпной камеры представляют цельную конструкцию, разделенную перегородкой 5 и смонтированную на вакуумной камереинеподвижной части 3 досыпной камеры с помощью регулировочных винтов 6 и направляющих 7. Для обеспечения работы аппарат снабжен задвижкой 8, пневмоприводом 9, всасывающим патрубком 10 и узлом для пневматической уборки флюса (на чертеже не показано).Работает аппарат следующим образом.Перед началом сварки ссыпная камера 2 и подвижная часть 4 досыпной камеры поднимаются (см....

Номер патента: 749596

Опубликовано: 23.07.1980

Авторы: Адамов, Арчемашвили, Бахтадзе, Евгеньев, Игнатьев, Кахиани, Меишвили, Мулин, Отарашвили, Суладзе

МПК: B23K 9/20

Метки: автомат, сварки, соединений, стержней, тавровых

...доза флюса из бункера 12, При этом включается пневмоцилиндр 13, открывая выходное отверстие флюсового бункера 12 и включается сжатый воздух, осуществляя транспортировку флюса к месту сварки. Токоподвод к пластине осуществляется снизу при помоши подпружиненной контактной опоры с охладителем (см, фиг. 3), зажатой в форме 11, Затем включается гидроцилиндр 3 и через свар иваемые детали припускается сварочный ток, Стержень 2 отрывается от пластины 9 на величину, установленную упором 4, 749596Сварка на автомате деталей тиг:а закрытый столик осуществляетсг Следуюцим образом.Вначале, как показано выше, сваривают деталь типа открытый столик а затем осуществляют сварку закрытого столика. Для этого устанавливают открытый столик вверх...

Номер патента: 749597

Опубликовано: 23.07.1980

Авторы: Кузьмин, Маслак, Пантелеймонов, Полухин, Ромашко, Скачко

МПК: B23K 13/00

Метки: высокочастотной, индуктор, сварки

...этих пластин и проходящей через пересечение боковых граней магнитопровода.На фиг. 1 схематически изображена предлагаемая конструкция индуктора для сварки спиральношовных труб; на фиг. 2 сечение индуктора и свариваемых деталей по переднему наконечнику магнитопровода; на фиг. 3 - сечение индуктора и свариваемых деталей по заднему наконечнику магнитопровода.Индуктор состоит из медного водоохлаждаемого кожуха 1, индуктируюшего проводника 2 и магнитопровода 3. Индуктор расположен так, что пластины трансформаторной стали, из которых набран магнитопровод 3, расположены параллельно поверхности полосы 4, из которой формуется труба, повернута одна относительно другой вокруг оси Х - Х, перпендикулярной к поверхности пластин магнитопровода 3...

Номер патента: 749598

Опубликовано: 23.07.1980

Авторы: Липский, Майданов, Нилов, Хисамутдинов

МПК: B23K 20/00

Метки: диффузионной, конструкций, сваркой, тавровых

...8, плавно сопрягающимся с поверхностью закругления 9 и образующим вместе со свариваемыми деталями (см. поз. 1 и 3) полость 10 для формирования галтели 4, шириной превышающей толщину стенки тавра вместе с галтелями, и высотой, превышающей радиус кривизны свободной поверхности кромки галтели 4, а рабочая поверхность 11 каждой обоймы, обращенная к стенке тавра, выполнена наклонной.Благодаря наличию канавки в полке тавра и углублениям в обоймах, вся масса осаживаемой части стенки заполняет всю полость, образованную обоймами и свариваемыми деталями, и приваривается ко дну и стенкам канавки в полке тавра с образованием выступа над поверхностью полки, устраняются краевые непровары кромок галтели, что обеспечивает высокое качество сварки, а...

Номер патента: 749599

Опубликовано: 23.07.1980

Авторы: Андрианов, Дыскин, Канель, Рыков

МПК: B23K 20/12

Метки: сварки, трением

...9, которые передают давление от ротора б к зажиму 4, а затем - к детали 5. Зажим 4 связан с ротором 6 через механизм 10 свободного хода, что позволяет раскручивать обе инерцион ные массы, ротор 6 и зажим 4 от одной рукоятки 3. Инерционные массы механической передачи 2 и зажим 4, постоянно связанные между собой, составляют в сумме одну общую инерционную массу, ротор 6 - вторую.Катушка 11 смонтирована в статоре корпуса 1, являющегося униполярным генератором.Для того, чтобы магнитный поток, показанный на чертеже штриховой линией, замыкался через ферромагнитную деталь 12, опора 13 подшипника 8 сделана из немагнитного материала. Кнопка Кн, предназначена для того, чтобы исключить протекание тока в цепи обмотки 7 ротора и катушки 11 во...

Номер патента: 749600

Опубликовано: 23.07.1980

Авторы: Авраменко, Боруцкий, Гольдфайн, Зайденберг, Зильберштейн, Зицер, Униговский

МПК: B23K 31/06

Метки: автоматической, дуговой, поворотных, сварки, стыков, труб

...поверхность каждого ролика 11 снабжена канавкой 12, профиль которой соответствует профилю поперечного сечения присадочной проволоки 5. Свариваемый стык 13 может в процессе сварки по ряду причин (например, торцы 14 и 15 свариваемых труб имеют косину, т, е, их плоскости неперпендикулярны к продольной оси труб, возможно осевое перемещение свариваемых труб в процессе вращения из-за неточности монтажа сварочной установки и т. д.) иметь осевое биение. Для компенсации этого биения ось 16 подпружинена пружинами 17 и может перемещаться в обойме 9 вместе скареткой 10. Для установки прижимных роликов 11 на стык 13 перед сваркой служитмеханизм для поперечного перемещенияобоймы 9 с кареткой 10, содержащий винт18, гайку 19, жестко связанную с...
