H03K 3/281 — не менее двух транзисторов, соединенных между собой так, что входной сигнал одного образуется выходным сигналом другого, например мультивибраторы

Номер патента: 146781

Опубликовано: 01.01.1962

Авторы: Куликов, Финагин, Чернышева

МПК: H03K 3/017, H03K 3/281

Метки: преобразователи, сигнала, электрического

...между у ровцем входного сигнала ц средним значением преобразованного сигнала и увеличения диапазона регулирования в предлагаемом преобразователе между базой входного триода 1 ц точкой подключения конденсатора 4 ЯС цепи к коллекторной цели управляющего триода б подключен диод 7, обратный ток которого совместно с управляющим коллекторцым током используют в качестве регулируемого зарядного тока коцдецса 1 ора. В качестве выходного сопротивления используется сопротивление 6. Разрядка конденсатора 4 осуществляется по цепи: земля, коллекторно-эмцттерцый переход насыщенного триода 2, диод 5, сопротивление 9, коллекторно-эмиттерцая цепь управляющего триода б, минус цсточццк питания.Ь параллельную цепь, включающую диод 7, эмиттерцо-базовый...

Номер патента: 157607

Опубликовано: 01.01.1963

МПК: G03B 15/05, H03K 3/281

Метки: 157607

...ца ручное. Лампа 14 - контрольная.Автомат работает следующим образом.Установив реле 4 интервалов съемки на необходимую скорость съемки. переключателем 13 включают автомат ц с помощью реле 4 пода 1 от пусковой импульс в обмотку реле 5 управления циклом через реле 7 ограничения длительности пускового импульса. Реле 7 ограничивает длительность пускового импульса, поступающего на реле 5 для создания надлежащей цикличности съемки.. Дубровская Тсхрсд А. А. Камышникова Коррсктор Т. В. Муллин дактор Подп. к пеи. Заказ 2490,17ЦНИИПИ 6/1 Х - 6,3 г. Формат бум. 60(9 Тираж 600 ствсппого комитета по аслаки пз Москва, 1.ситр, пр. Серова, 8 Объем 0,23 изд Цена 4 коп рстений и открытий СССРосуд 1 ппография, пр. Сапупова, 2,Реле 5 сраоатывает и...

Номер патента: 161061

Опубликовано: 01.01.1964

Авторы: Вишневский, Ков, Сигорский, Ситников

МПК: H03K 3/281

Метки: генератор, релаксационный

Номер патента: 171433

Опубликовано: 01.01.1965

Авторы: Баранов, Горинштейн, Лабзин

МПК: H03K 3/281

Метки: мультивибратор

...В каждом из двух временно устойчивых состояний (полупериодов) один из триодов открыт, другой - закрыт. Например, триод 1 открыт, триод 2 закрыт. Продолжительность данного полупериода определяется временем, в течение которого происходит разряд кондебазе закрытого вда 2,По окончании разряда конденсатора 3 за 5 пертый триод 2 открывается, и мультцвибратор переключается во второе временно устойчивое состояние, в котором триод 1 закрыт,триод 2 открыт. При этом конденсатор 3 заряжается до напряжения источника питания по10 цепи: эмиттер - база триода 2, конденсатор 3,сопротивление 5 и диод 7. Если в какой-то момент времени произойдет колебание питающего напряжения, то при отсутствии диода 7ток через конденсатор 3 изменит направле 15 иие и...

Номер патента: 176604

Опубликовано: 01.01.1965

Автор: Плотников

МПК: H03K 3/281

Метки: мультивибратор, последовательного, связью, типа, транзисторах, эмиттернои

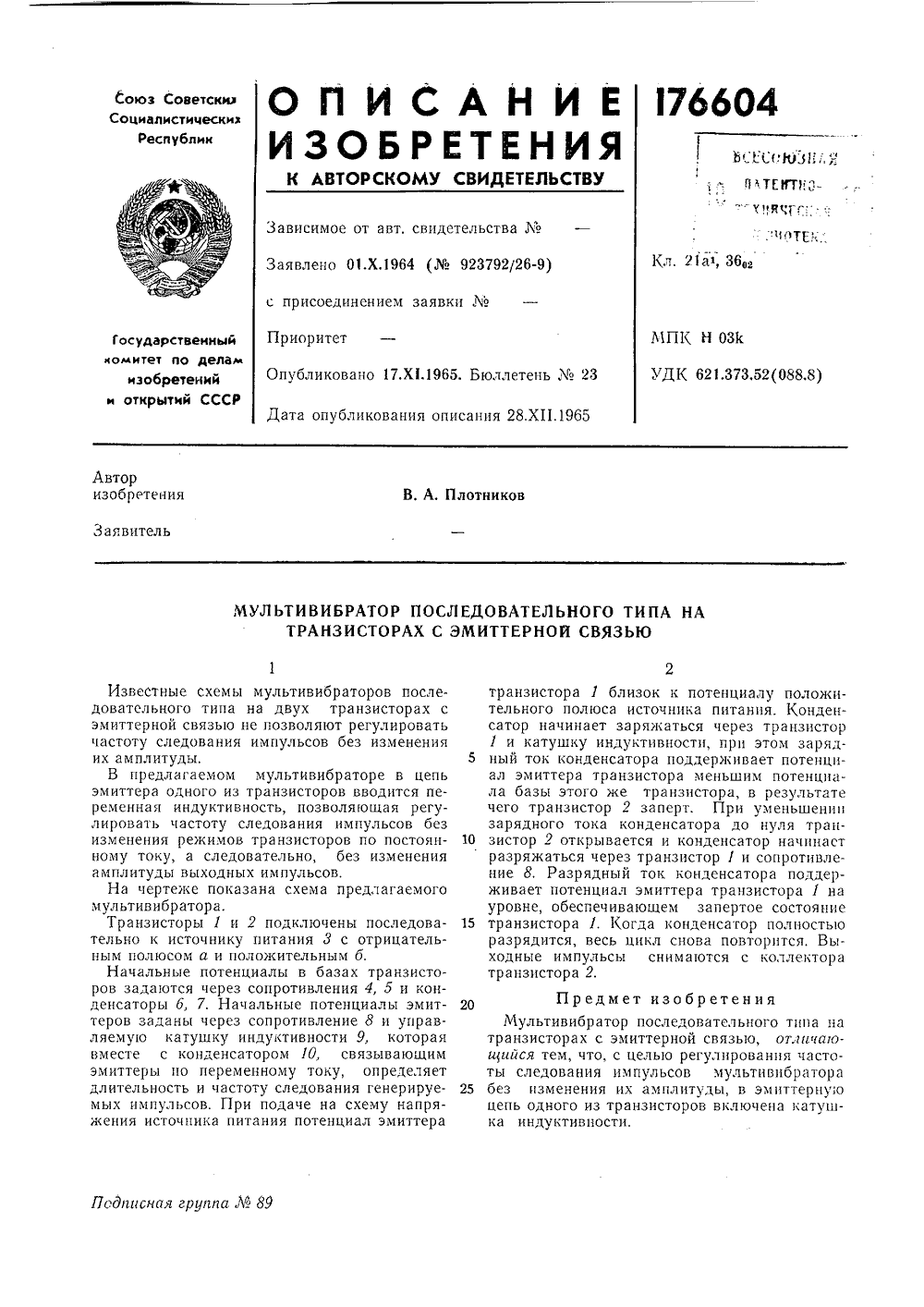

...индуктивность, позволяющая регулировать частоту следования импульсов без изменения режимов транзисторов по постоянному току, а следовательно, без изменения амплитуды выходных импульсов.На чертеже показана схема предлагаемого мультивибратора.Транзисторы 1 и 2 подключены последовательно к источнику питания 8 с отрицательным полюсом а и положительным б,Начальные потенциалы в базах транзисторов задаются через сопротивления 4, 5 и конденсаторы б, 7. Начальные потенциалы эмиттеров заданы через сопротивление 8 и управляемую катушку индуктивности 9, которая вместе с конденсатором 10, связывающим эмиттеры по переменному току, определяет длительность и частоту следования генерируемых импульсов, При подаче на схему напряжения источника питания...

Номер патента: 189015

Опубликовано: 01.01.1966

Авторы: Бай, Бреслав

МПК: H03K 3/281

Метки: мультивибратор

Номер патента: 191628

Опубликовано: 01.01.1967

МПК: H03K 3/281

Метки: 191628

...емкости б и 7 и полупроводниковый диод 8. По плечам моста 9, содержащим сопротивления 10 и 11, емкости 12 и 13 и полупроводниковый диод 14, текут токи, которые, попадая в базовую цепь транзисторов 1 и 2, держат эти транзисторы в открытом состоянии. Когда напряжение на полупроводниковом диоде 14 достигает величины открывания, токи через емкости 12 и 13 прекращаются и они перестают заряжаться, Транзистор 1 закрывается и на мост 3 подается напряжение.Через сопротивления 4 и 5 и емкости б и 7 плечей моста 3 начинает протекать ток и транзисторы 15 и 1 б открываются. Транзистор 15 шунтирует вход моста 9 и ток в его цепи прекращается, транзистор 2 закрывается.Период колебаний мультивибратора в основном определяется параметрами мостов 3 и 9,...

Номер патента: 191632

Опубликовано: 01.01.1967

Автор: Гордеев

МПК: H03K 3/281, H03K 7/06

Метки: модулятор, частотно-импульсный

...образом, что в коллекторе насыщенного транзистора мультивибратора находится запертый транзистор триггера. Во время рабочего полупериода конденсатор 6 перезаряжается через насыщенные переходы транзисторов 1 и 5 до напряжения питасия, а конденсатор 7, заряженный за предыдущий 5 полуперцод до напряжения питания, стремится перезарядиться до управляющего напряжения, поддерживая транзистор 2 запертым.Когда напряжение ца конденсаторе 7 достигает нуля, транзистор 2 отпирается, вызывая 10 переключение всех остальных транзисторов,В следуюгций полупер од управляющим становися конденсатор 6, а конденсатор 7 вос.танавливает заряд; транзисторы 2 и 4 насыщены, 1 и 5 - заперты. Благодаря тому, что 1 времязадающие конденсаторы заряжаются через...

Номер патента: 207977

Опубликовано: 01.01.1968

Автор: Черкасов

МПК: H03K 3/281

Метки: мультивибратор, транзисторах

...транзистора 4; на Известны мультивибраторы на транзисторах, в которых стабильность частоты осуществляется с помощью колебательных контуров, обычно включаемых в цепи баз транзисторов или сеток ламп.В предложенном мультивибраторе вместо колебательных контуров включена катушка индуктивности с бифилярными обмотками, гальванически развязанными между собой.Одна из обмогок включена между базой первого транзистора и времязадающим конденсатором, соединенным с коллектором второго транзистора, Вторая обмотка включена (противофазно первой между базой второго транзистора и времязадающим конденсатором, соединенным с коллектором первого транзистора.Такое включение катушки индуктив ности позволило сократить количество стабилизирующих элементов в схеме.С...

Номер патента: 208757

Опубликовано: 01.01.1968

Авторы: Сурминский, Фомин, Чудинов

МПК: H03K 3/281

Метки: мультивибратор, транзисторах

...Дополнительные транзисторы 7 и 8 выполняют роль регулируемых сопротивлений в цепях разряда конденсаторов 5 и б и обтекаются только разрядным током. Диоды 9 и 10 защищают транзисторы 7 и 8 от напряжения питания мульти вибратора, а сопротивление 11 ограничивает коллекторный ток. Сопротивление 12 обеспечивает необходимый базовый ток смещения транзисторов 7(8) при разряде конденсатора едмет изобретени вестны мультивибратор м изменения постоянной цепей времязадающих к ых в качестве сопротив ей цепи использован пе ктор дополнительного которого подано управл б(5). Диоды 13, 14, 15 и 1 б создают цепь управляющего базового тока транзистора 7(8) при наличии входного сигнала, а сопротивление 17 ограничивает величину тока.5 Транзисторы 7 и 8...

Номер патента: 221032

Опубликовано: 01.01.1968

Авторы: Орлов, Харченко

МПК: H03K 3/281

Метки: мультивибратор, транзисторах

...б и 6 выбираются с большимсопротивлением в прямом направлении при 5 напряжении Г(Г 0. В дальнейшем характеристика диодов резко изгибается.В момент открывания триода 7 потенциал вточке 8 падает, и зарядный ток конденсатора 9 течет через диод 6. При этом в точке 8 по 10 отношению к эмиттерам держится потенциал,примерно равный 1 с, а диод 6 закрыт. В начальный период импульса конденсатор 9 заряжается, и ток заряда через диод 6 резко падает. Это смещает рабочую точку диода 6 15 несколько левее величины Ц. Сопротивлениедиода резко возрастает, и заряд конденсатора 9 замедляется. Это обеспечивает положение рабочей точки диода 6 вблизи напряжения с 10 в продолжение всего импульса преоб разователя, Следовательно, за все время, пока триад 7...

Номер патента: 221033

Опубликовано: 01.01.1968

Автор: Куликов

МПК: H03K 3/281

Метки: мультивибратор, симметричный, управляемьй

...импульсов,а также линейной и стабильной зависимостиих частоты от управляющего тока, т. е. дляустранения указанных недостатков, в предлагаемый мультивибратор включены дополнительно два транзистора противоположной проводимости (по одоу в аждовт плече), эхтиттеры которых соединены с источником питания, коллекторы через резисторы - с базамиосновных транзисторов, а базы через резисторы - с коллекторами основных транзисторов.На чертеже представлена электрическаясхема предложенного мультивибратора,Мультивибратор содержит два основныхтранзистора 1 и 2. Источник управляющего 30 тока 3ды аправремязаключаюными рсцительнры 14 ттранзнстрацзис(7 - с1 и 2.Мульразом.источниравляютельно,пульсов Особенностью работы мультивцбратора является то, что...

Номер патента: 221035

Опубликовано: 01.01.1968

Авторы: Научно, Сельской, Эмдин

МПК: H03K 3/281

Метки: мультивибратор

...мультивибраторе повышение стабильности частоты повторения достигнуто тем, что между точками соединения резисторов подключена образованная двух ьстречно включенными диодами цепочка, средняя точка которой через резистор подключена к минусу, а через конденсатор к плюсу источника питания.1Принципиальная схема мультивибратора изображена на чертеже..Чультивибратор выполнен на транзисторах 1 и 2, В базовую цепь транзистора 1 включе. ны два последовательно соединенных резисто ра 3 и 4, а в коллекторную цепь транзистора 2 - два последовательно соединенных резистора 5 и 6. Между точкой соединения рез- сторов 3 и 4 между собой и точкой соединения резисторов 5 и 6 вклочена цепочка, обра зоваьи ая развязывающими встречно включенными диодами 7...

Номер патента: 231598

Опубликовано: 01.01.1968

Авторы: Брунс, Научно

МПК: H03K 3/281

Метки: генератор, импульсов

...перехода база-эмиттер транзистора 1.Когда конденсатор заряжается ло такого уровня, что переход база - эмиттер транзистора 1 закрыт, цепь заряда разрывается и конденсатор 7 разряжается через резисторы 8 и 4, Как только закроется транзистор 1, закры. ваются также транзисторы 2 и 8, и схема возврашастся в исходное состояние. Так как эмиттер транзистора 1 через резистор 5 подключен к нагрузке 9, то достигается сильная отрицательная обратная связь, поскольку эмиттерные токи одновременно открытых транзисторов 1 и 8 протекают через олцо общее сопротивление обмотки привода и созда21 з 1) Предмет изобретения Соссавитслн И, Полонскаяслактор А. Шиллер. Тсхрсл Л. В. Куклина Корректор О, Б. Тюрин 1 Заказ 3723 Тираж 330 Полписнос1111 ИИГИ...

Номер патента: 248759

Опубликовано: 01.01.1969

Автор: Тьхеячпск

МПК: H03K 3/281

Метки: жоетис

...Дополнительный транзистор заперт, так как в исходном состоянии потенциал его базы, задаваемый движком потенциометра, меньше потенциала эмиттера, который до запуска схемы определяется небольшим падением напряжения на открытых диоде 10 и транзисторе 2, Времязадающий конденсатор 5 разряжен.С подачей положительного пускового импульса на клемму 11 транзистор 2 запирается, потенциал его коллектора становится равным напряжению источника питания - Е, Диод 10 закрывается, и начинается заряд конденсатора 5, в результате чего открывается транзистор 1 и запирается диод 7. Напряжение наКорректор В. Заказ 3582/5 Тираж ф 80 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва Ж, Раушская, набд, 4/5ипография,...

Номер патента: 255345

Опубликовано: 01.01.1969

Автор: Трусилов

МПК: H03K 3/281

Метки: генератор, импульсов, сдвинутых, фазе

...на кочлекторном выходетранзистора 3 уменьшается. Когда оно стано 1 Б вцтся меньше напряжения на эмиттере транзистора 2, этот транзистор открывается, замыкается цепь положительной обратной связи, развивается регенеративный процесс, исхема переходит в новое квазиустойчцвое со 20 стояние равновесия. При этом транзисторы1 и 3 закрываются, а напряжение на эмиттерном выходе переключателя тока, выполненного на транзисторах 3 и 4, скачкообразноуменьшается,25 Время открытого состояния транзцстора 1,определяемое постоянной времени перезарядаконденсатора 5, и является тем временем, втечение которого формируется на одном цзвыходов схемы (выход транзистора 1) им 30 пульс тока или напряжения,255345 Составитель Э. фридолинаРедактор В. Кузнецов...

Номер патента: 255349

Опубликовано: 01.01.1969

Автор: Мурза

МПК: H03K 3/281

Метки: мультивибратор, симметричный, транзисторах

...резистор 6 транзистора 2 подключены к источнику напряжения питания Е. Коллектор транзистора 1 со единен через конденсатор 7 с базой 8 транзистора 2, а коллектор транзистора 2 через конденсатор 9 - с базой 10 транзистора 1,В момент включения транзистор 1 илн 2мультивибратора из-за неизбежной асиммет рии схемы открывается, а другой закрывается. Предположим, что открыт транзистор 1, а транзистор 2 закрыт. Конденсатор 9 быстро заряжается через резистор 5 до напряжения Е. Это приводит к открыванию транзистора 2 25 и к короткому регенератнвному процессу всхеме, заканчивающемуся закрыванием транзистора 1 и насыщением транзистора 2. Время пребывания в последующем квазиустойчивом состоянии определяется перез ар ядом 30 конденсатора 9 от...

Номер патента: 259141

Опубликовано: 01.01.1970

Авторы: Мусаел, Павлов, Шар

МПК: H03K 3/281

Метки: генератор, релаксационный

...резисторам 7 и 8 мосто вых элеи 1 ентов б и б и поэтому практически не,влияют на работу схемы. Конденсатор 12 играет роль элемента памяти, поддерживая потенциал точки а неизменным и близким к нулю во время срабатывания схемы, когда ни 25 один из транзисторов еще не открыт до насыщения. Резистор 11 попеременно подклтбчается к насыщенным транзисторам 1 и 2 через диоды 13 и 14, что вызывает лишь некоторое увеличение тока каждого каскада лри насыЗ 0 ЩЕНИИ, При запирании транзисторов их кол259141 иг ю фаг Р Составитель Э. фридолинаедактор Т. Морозова Техред 3. Н. Тараннко Корректор С. А. Кузовенкова Заказ 00;5 г 4 Тираж ЦНИИПИ Комитета по делам изобретений и Москва Ж, РаушПодписное при Совете Министров СССР . 4/5 крыти я наб пр,...

Номер патента: 261462

Опубликовано: 01.01.1970

Автор: Трусилов

МПК: H03B 19/00, H03K 3/281

Метки: делитель, многокаскадный, частоты

...эмит- Зо терно-коллекторные переходы блокирующих транзисторов, базы которых подключены к источнику питания через делитель на резисторах, а эмиттеры - через отдельные резисторы.На чертеже представлена принципиальная схема предлагаемого делителя частоты. Многокаскадный делитель частоты состоит из Ж последовательно включенных мультивибраторов на транзисторах 1 и 2 с времязадающей емкостью 3 в эмиттерной цепи и генератора импульсов тока 4 для питания эмиттерных цепей транзисторов мультивибраторов,Эмиттерно-коллекторные переходы транзисторов соединяются между собой последовательно, причем эмиттерно-коллекторные переходы транзисторов 2 соединены последовательно непосредственно, а эмиттерно-коллекторные переходы блокирующих транзисторов 1 -...

Номер патента: 262156

Опубликовано: 01.01.1970

Авторы: Московский, Петров

МПК: H03K 3/281

Метки: мультивибратор, стабилизированный, транзисторах

...1 и 2 являются активными элементами мультивибратора, а транзисторы 3 и 4 - активными элементами избирательных усилителей, Пленочное сопротивление Б служит коллекторным сопротивлением мультивибратора. Емкости б являются переходными емкостями мультивибратора. Сопротивление 7 использовано в качестве базового сопротивления транзисторов 1 и 2. В однородной распределенной КС-структуре сопротивление 8 является коллекторным сопротивлением избирательного усилителя, слой 9 - пленочная емкость, а слой 10 - металлический слой. Сопротивления 11 и 12 служат резонансными сопротивлениями избирательного усилителя.10 Эмиттеры транзисторов 3 и 4 подключены через сопротивления 13 и 14 к источнику смещения.Как было сказано выше, в микроэлектронике...

Номер патента: 262160

Опубликовано: 01.01.1970

Автор: Черкасов

МПК: H03K 3/281

Метки: мультивибратор, транзисторах

...При этом в катушку индуктивности поступает дополнительная энергия от конденсатора б, накопленная при заряде (в полупериод, когда транзис тор 9 закрыт, а транзистор 10 открыт). Разрядконденсатора б через обмотку катушки 11 индуктывности и диод 8 происходит до тех пор, пока на обкладках конденсатора б напряжение ) О. При достижении напряжения на базе 10 транзистора 10 порогового уровня, происходитопрокидывание схемы.Транзистор 9 закрывается, а транзистор 10открывается. Второй полупериод автоколебаний осуществляется аналогично первому. В 15 этом случае дополнительная энергия в катушку индуктивности поступает от конденсатора 5,В рабочем режиме,на катушке индуктивности и попеременно подключаемых конденсаторах 5 или б образуется режим...

Номер патента: 268487

Опубликовано: 01.01.1970

Авторы: Волков, Научно

МПК: H03K 3/281

Метки: мультивибратор, разного, типа, транзисторах

...следования импульсов в предлагаемом устройстве между полюсами источника напряжения включены два делителя напряжения, причем один из них образован двумя резисторами, один из которых шунтирует эмиттерно-коллекторный переход выходного транзистора, а другой делитель образован двумя резисторами, соединенными между собой эмиттерно-коллекторным переходом входного транзистора. До прихода запускающих импульсов, т. е. висходном состоянии, транзисторы 1 и 2 откры 10 ты и насыщены, конденсатор заряжен до напряжения У. В момент прихода входного отрицательного импульса закрывается транзистор 1, увеличивается отрицательное напряжение на его коллекторе, а, следовательно, и на15 базе транзистора 2. Происходит лавинообразный процесс запиранпя...

Номер патента: 269986

Опубликовано: 01.01.1970

Авторы: Бойко, Плоткин

МПК: H03K 3/281

Метки: длителбностью, ждущий, импулбсов, мультивибратор, регулируемой

...транзистора б. Эмиттерытранзисторов 1 и б соединены с общей шиной питания.Потенцпометр 12, резистор 11 и конденсатор 13 образуют времязадающую цепочку,1 лительность импульсов регулируется потенциометром 12. Через резистор 15 и диод 14осуществляется потенциальная обратная связьс коллектора транзистора 1 на базу транзистора б. Диод 10 устраняет шунтированиеконденсатора 13 цепочкой потенциальнойобратной связи, составленной диодом 14 и резистором 15.При обработке импульсов максимально"длительности схема работает следующиобразом.Движок потенциометра 12 находится вкраинем верхнем положении. Транзистор 1закрыт положительным потенциалом, создаваемылт па его базе источником 8,При подаче отрицательного импульса набазу транзистора 1 он открывается....

Номер патента: 270790

Опубликовано: 01.01.1970

Автор: Трифонов

МПК: H03K 3/281

Метки: мультивибратор, транзисторах

...в импульснойтехнике в качестве низкочастотных задающихгенераторов.Известны низкочастотные мультивибраторьна транзисторах со связью через эмиттерные 5повторители, содержащие накопительные конденсаторы и разрядные резисторы в цепях безтранзисторов мультивибратора,Однако такие мультивибраторы не защищены от случайных переключений, вызываемых импульсными помехами в цепи питания.Так, например, при мгновенном понижении напряжения накопительный конденсатор, заряженный до напряжения питания через переходэмиттер - база открытого транзистора и эмиттерный повторитель, создает положительноесмещение на базе открытого транзистора, закрывая его и вызывая переход мультивибратора в следующее временно устойчивое состояние, ранее чем разрядится другой...

Номер патента: 276155

Опубликовано: 01.01.1970

Авторы: Бугаенко, Юрченко

МПК: H03K 3/281

Метки: мультивибратор, транзисторах

...8 создает попеременно с частотой коммутации времязадающий мост для каждого из плеч мультцвцбратора, параметрамц которого определяется частота енерации.Ток заряда конденсатора 8, проходящий через базу транзистора 2, удерживает его в открытом состояшш. В тот момент, когда напряжение на коллекторе (точка Б) станет равным напряжецшо в точке А, дцод 9 открывается, и ток заряда конденсатора 8 прекращается, что вызывает запиранце транзистора 2 и отпирание транзистора 1. Ток заряда конденсатора 10 проходит через базовьш переход транзистора 1, поддерживая его в открытом состо янин до тех пор, пока напряжение в точке 5не станет равным напряженцю в точке А.В этот момент 1 ок заряда прекращается и происходит новое опрокидывание схемы,Базовые...

Номер патента: 285964

Опубликовано: 01.01.1970

Авторы: Гомберг, Емель, Ланцетер, Прилипко, Сокур, Украинский

МПК: H03K 3/281

Метки: мультивибратор, симметричный, управляемый

...и размыкаст одно плечо потснцпометра 9, выполняя таким образом синхронную коррекцию скважностп импульсов. Изобретение относится к области импульсной техники и предназначено для генерирования и частотной манипуляции электрических импульсов.В известных симметричных мульгивибраторах, управляемых переключением времязадающих емкостей в эмиттерных цепях, частотная манипуляция сопровождается изменением скважности в такт манипуляции; имеющейся у них потенциометр регулировки скважпости позволяет откорректировать ее только на одной из генерируемых частот.Этозагрудпяет использование подобных мультивибраторов для питания высокоточных измерительных схем, для кодирования и т, д.Предлагаемый мультивибратор отличается от известных тем, что в схему...

Номер патента: 287108

Опубликовано: 01.01.1970

Авторы: Аксенов, Бернгардт, Кравченко

МПК: H03K 3/281

Метки: генератор, управляемый

...предлагаемого управляемого генератора.Описываемый генератор содержит два тр зистора 1 и 2, трансформатора 8, резисторь б, б, фиксирующий диод 7 и диоды 8, 9, пр назначенные для подачи управляющих импульсов,правляемыи генератор работает следуюм образом.В исходном состоянии при включении напряжения питания гсператор не запускается, так как к эмиттерях транзисторов приложено отрицательное за тирающее напряжение смешения с делителя напряжения, состоящего из рсзистора 4 и рези тора 5, шунтированного диодом 7. Напряжение, смещения, фиксируехсе диодом 7, составляет величину порядка Одного вольта.Запускающий импульс, подаваемый через диод 8 на коллектор транзистора 2, создает за счет магнитной связи на базе этого транзп:тора отрицательный...

Номер патента: 290422

Опубликовано: 01.01.1971

Авторы: Егоров, Ефременко, Чесноков

МПК: H03K 3/281

Метки: мультивибратор

...базы транзисторов соединены через резисторы с истоком дополнительного полевого транзистора и одним из выводов источника управляющего тока. Второй вывод этого источника подключен к затвору полевого транзистора, а сток последнего соединен с источником коллекторного питания.На чертеже изображена электрическая схема предлагаемого мультивибратора.Мультивибратор содержит два оонозных транзистора 1 и 2, источник управляющего напряжения 3, соединенный с затвором и истоком управляющего полевого транзистора 4. Ток управления через переход сток - исток полевого транзистора 4, шунтирующтгй резистор 5 и базовые сопротивления 6 и 7, поступает на базы транзисторов 1 и 2 и времязадающие конденсаторы 8 и 9.5 Мультпвпбратор работает следующим...

Номер патента: 292222

Опубликовано: 01.01.1971

Автор: Богодухов

МПК: H03K 3/281

Метки: мультивибратор, регулируемой, частотой

...17, 18, 5 отсекающие цепи управления от нагрузки;развязывающие диоды 19, 20, дающие возможность заряжаться конденсаторам 9, 10 до величины напряжения питания Ь сопротивления 21 - 24.10 При К.=О транзистор 1 открывается, атранзистор 2 запирается. В это время транзистор б открыт, а транзисторы 5, 7 и 8 заперты.Времязадающий конденсатор 10 заряжает ся через открытый транзистор 4 и низкоомное сопротивление 22. Конденсатор 9 разряжается. При разряде его до нуля схема перебрасывается в другое состояние. Мультивибратор генерирует импульсы низкой частоты.20 Схема симметрична. Если увеличить напряжение управления, топри открывании транзистора 1 и запирании транзистора 2 транзистор 7 заперт, а транзи стор 8 переходит в насыщенное...

Номер патента: 299019

Опубликовано: 01.01.1971

Авторы: Майба, Мишинский

МПК: H03K 3/281

Метки: мультивибратор

...перезаряд конденсатора 9 через резистор 7 от источника +Еэ. Сначала этот процесс идет быстро, пока напряжения на конденсаторах 9 и 13 примерно не сравняются. Затем открывается диод 12, конденсаторы 9 и 13 соединяются параллельно и вместе перезаряжаюгся от источника +Еэ через резистор 7.Постоянная времени цепи перезаряда резко возрастает, и так как в конденсаторе 13 накоплено большое количество энергиями, то пауза между импульсами возрастает в неоколько десятков раз. Конденсаторы 9 и И разряжаются до такого напряжения, при котором начинает открываться транзистор 1. Мультивибратор опрокидывается, транзистор 2 закрывается, а транзистор 1 открывается и насыщаетсяпри этом почти одновременно открывается и насыщается на некоторое время...
