Формирователь импульсов

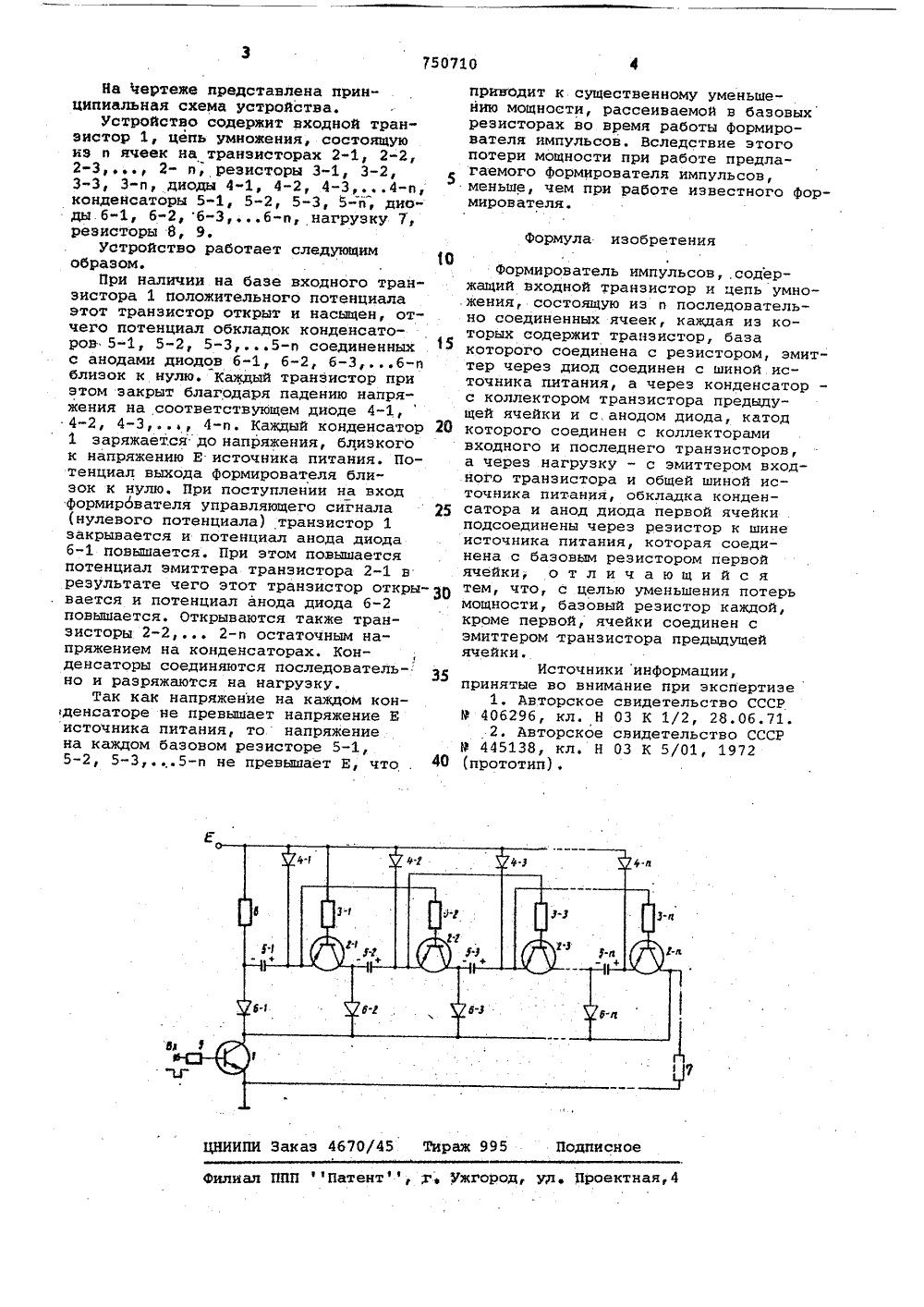

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 210377 (21) 2463528/18-21с присоединением заявки Мо Н 03 К 5/01 Государственный комитет СССР по делам изобретений и открытий(088,8) Дата опубликования описания 230780(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к радиоэлектронике и может применяться в устройствах для формирования импульсов с амплитудой, превышающей на-пряжение источника питания.Известны формирователи импульсов, содержащие и накопительных конденсаторов, диоды, ключевые транзисторы 11 . 10Указанные формирователи недостаточно экономичны.Известны формирователи, содержа-, щие входной транзистор и цепь умножения, состоящую из и последовательно соединенных ячеек, каждая из которых содержит транзистор, база которого через резистор соединена с шиной источника питания резистором, эмиттер через диод соединен с шиной источника питания, а через конденсатор - с коллектором транзистора предыдущей ячейки и с анодом диода, катод которого соединен с коллекторами входного и последнего транзисторов, а через нагрузку - с эмиттером входного транзистора и общей шиной источника питания, обкладка конденсатора и анод диода первой ячейки соединены через резистор к шине источника питания, которая соединена с базовым резистором первой ячейки 2,Это устройство имеет значительныепотери мощности.Цель изобретения - уменьшение потерь мощности.Для достижения указанной цели вустройстве, содержащем входной транзистор и цепь умножения, состоящую из и ячеек последовательно соединенных, каждая из которых содержит транзистор, база которого соединена с резистором, эмиттер через диод соединен с шиной источника питания, а через конденсатор - с коллектором транзистора предыдущей ячейки и с анодом диода, катод которого соединен с коллекторами входного и последнего транзисторов, а через нагрузку - с эмиттером входного транзистора и общей шиной источника питания, обкладка конденсатора и анод диода первой ячейки подсоединены через резистор к шине источника питания, которая соединена с базовым резистором первой ячейки, базовый резистор каждой, кроме первой ячейки соединен с эмиттером транзистора предыдущей ячейки.750710 ИПИ Эаказ 4670/45 ,Рираж 995 Подписно ал ППП 1 Патент,;г Ужгород, уд, Проектная На чертеже представлена принципиальная схема устройства.Устройство содержит входной транзистор 1, цепь умножения, состоящуюиз и ячеек на транзисторах 2-1, 2-2,2-3 2- и, резисторы 3-1, 3-2,3-3, З-п, диоды 4-1, 4-2, 4-3,4-п,конденсаторы 5-1, 5-2, 5-3, 5=п, диоды.6-1, 6-2, 6-3,6-п, нагрузку 7,резисторы 8, 9.Устройство работает следующимобразом.При наличии на базе входного транзистора 1 положительного потенциалаэтот транзистор открыт и насыщен, отчего потенциал обкладок конденсаторов 5-1, 5-2, 5-3,5-п соединенныхс анодами диодов 6-1, 6-2, 6-3,б-пблизок к нулю. Каждый транзистор приэтом закрыт благодаря падению напряжения на соответствующем диоде 4-1,4-2, 4-3 , 4-и. Каждый конденсатор1 заряжается до напряжения, близкогок напряжению Е источника питания. Потенциал выхода формирователя бли"зок к нулю, При поступлении на входформирбвателя управляющего сигнала(нулевого потенциала) транзистор 1закрывается и потенциал анода диода6-1 повышается. При этом повышаетсяпотенциал эмиттера транзистора 2-1 врезультате чего этот транзистор открывается и потенциал анода диода 6-2повышается, Открываются также транзисторы 2-2 2-и остаточным напряжением на конденсаторах, Конденсаторы соединяются последовательно и разряжаются на нагрузку,Так как напряжение на каждом конденааторе не превышает напряжение Еисточника питания, то напряжениена каждом базовом резисторе 5-1,5-2, 5-3,5-п не превышает Е, что приводит к существенному уменьшению мощности, рассеиваемой в базовыхрезисторах во время работы формирователя импульсов. Вследствие этогопотери мощности при работе предлагаемого формирователя импульсов,меньше, чем при работе известного формирователя. Формула изобретения10Формирователь импульсов,.содержащий входной транзистор и цепь умножения, состоящую из и последовательно соединенных ячеек, каждая из которых содержит транзистор, базакоторого соединена с резистором, эмиттер через диод соединен с шиной источника питания, а через конденсаторс коллектором транзистора предыдущей ячейки и с.анодом диода, катод2 О которого соединен с коллекторамивходного и последнего транзисторов,а через нагрузку - с эмиттером входного транзистора и общей шиной источника питания, обкладка конден 25 сатора и анод диода первой ячейки .подсоединены через резистор к шинеисточника питания, которая соединена с базовым резистором первойячейки, о т л и ч а ю щ и й с ятем, что, с целью уменьшения потерьмощности, базовый резистор каждой,кроме первой, ячейки соединен сэмиттером транзистора предыдущейячейки.35Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 406296, кл. Н 03 К 1/2, 28.06.71.2. Авторское свидетельство СССРР 445138, кл. Н 03 К 5/01, 197240 (прототип),
