Патенты опубликованные 23.07.1980

Номер патента: 750237

Опубликовано: 23.07.1980

Авторы: Белов, Бочевер, Воронин, Кубров, Огаркова, Середа, Хромых, Юшин

МПК: F27B 7/34

Метки: вращающаяся, печь

...устройством 19, к которому подключен газоход20.Печь снабжена дополнительным горелочным устройством 21, которое может бытьустановлено с торца верхнего конца печи иливнутри корпуса 1 печи со стороны верхнего 25ее конца перед перегородкой 7, причемтаким образом, что выходное отверстие горелочного устройства 21 направлено в сторону верхнего конца печи. В последнем случае горелочное устройство 21 подключено кгазопроводу 2, который проложен по корс, -. , ЗФпусу 1 печи и соединен по оси вращения печи через скользящую муфту 23 с неподвижным патрубком 24.Устройство работает следующим образом,Сырьевую смесь, приготовленнув по мок-рому способу, подаот с верхнего конца печи через загрузочную течку 18. Топливоподают или с торца печи через...

Номер патента: 750238

Опубликовано: 23.07.1980

Авторы: Анохин, Барабанов, Блинов, Денисов, Дмитриев, Крук, Паршин, Филиппов, Ширма

МПК: F27B 9/06

Метки: разрядом, тлеющим, химико-термической

...и находится при температуре 600 - 1000 С и вакууме до 1 10 4 мм рт. ст.При перемещении изделия 9 из камеры 1 загрузки в камеру 2 предварительного нагрева, технологический затвор 7 открывается, По окончании перегрузки затвор 7 закрывается, изделие 9 разогревается и происходит вакуумная очистка его поверхности, а в камеры 1 загрузки напускается воздух и производится загрузка следующего.По окончании вакуумной очистки изделия 9 технологический затвор 7 между камерами 2 и 3 открывается и устройство 8 для транспортирования перемещается соответствующими толкателями 10 в камеру ионнои очистки 3, при этом крышка 15 подвешивается на токоподвод 17, соединенный с минусом источника 12 питания, а контеинер 14 опускается вниз механизмом 23,...

Номер патента: 750239

Опубликовано: 23.07.1980

Авторы: Бубякин, Гаврилов, Драпеко, Зотова, Коваленко, Малышев, Обушков, Тихоновский

МПК: F27B 11/00

Метки: колпаковая, металла, печь, термообработки

...10. Водоохлаждаемый трубчатый холодильник 12 состоит из труб 15, выполненных в виде колец, расположенных двумя горизонтальными рядами "а и "в"концентрично относительно вертикальной оси направляющего аппарата 10. Горизонтальный ряд "а" является нижним и лежит непосредственно на диффузорах 11 направляющего аппарата 10. Горизонтальный ряд труб "в является верхним и расположен на расстоянии 25-30 мм по высоте от нижнего ряда а", причем кольца труб 15 верхнего и нижнего рядов "а", "в" отстоят друг от друга на расстоянии, равном 25 мм, Кольца труб 15 верхнего ряда "в" смещены относительно колец труб 15 нижнего ряда фаф на расстоянии равном наружному диаметру труб.1 5 = 25-30 мм), это позволяет защитному 1 азу свободно проходить в межтрубном...

Номер патента: 750240

Опубликовано: 23.07.1980

Авторы: Никитин, Паршин

МПК: F27B 15/00

Метки: кипящего, печь, слоя

...которыйувеличивается в сторону выгрузкиО материала. На чертеже показана предлагаемая печь, продольный разрез.Печь кипящего слоя содержит газораспределительпую решетку 1 с наклонными щелями 2 для прохода технологи - ческого газа в секциях 3,4 и 5 через слой дисперсцого материала 6, В своде печи размещены перегородки 7, а под 15 20 25 ЗО 40 45 Я 55 Процесс термообработки материала6 в печи происходит следующим образом,Частицы дисперсного материала поступают на газораспределительную решетку 1 в начале подины, Технологическийгаз в первой секции проходит через.каналы-щели газораспределительной решетки и сообщает массе материаланаправленное движение по поверхностиподины и производит его нагрев, В конце секции и начале следующей...

Номер патента: 750241

Опубликовано: 23.07.1980

Авторы: Воробьев, Готовцев, Пальгуев, Тихонов, Фролов, Шикас

МПК: F27B 21/00

Метки: конвейерных, машин, торцовое, уплотнение

...конвейерной машины; 20на фиг, 2 - разрез А-А на фиг, 1,Торпввое уплотнение выполнено изуплотнительцого лотка 1, закрепленногона раме 2, один конец которого касается вакуум-камеры 3, На рабочей25поверхности уплотнительного лотка закреплены постоянные магниты 4, напримероксиднэ-бариевые, имеющие форму плиток, Магниты установлены с чередованиемполярности в одном направлении - по дли- ЗОне или по ширине палеты 5 в зоне загрузки ферромагнитного материала (ферромагнитной части шихты) через колосниковую решетку 6, например под загрузочным лотком 7, а оси их полюсов рас- З 5положены перендикулярно поверхностиуплотцительного лотка.Рабочий зазор между поверхностью полюсов магнитов и низом опорных балок 8палеты устанавливается меньше толщины...

Номер патента: 750242

Опубликовано: 23.07.1980

Авторы: Агарков, Алябьев, Ефименко, Игнатов, Калиниченко, Кармазин, Княжанский, Мозговой, Плескановский, Смирнов, Степаненко, Стовп, Сулименко

МПК: F27B 21/00

Метки: агломерационной, горн

...их и с эффектив 30ным отводом тепла конвекцией от них квоздуху при ограниченных пределах изменения его скорости в ячейках между пластинами, Теплообменная поверхность пластин участвует в сложносопряженной схеме теплообмена, включающей теплообменизлучением от слоя к торцовым поверхностям пластин, передачу тепла теплопроводностью вдоль пластин и восприятие тепла40потоком воздуха, движущегося в пространстве между пластинами навстречу потокутепла. Поэтому при уменьшении отношениязазора между пластинами к их высотеили при уменьшении отношения толщичы45пластины к ее высоте часть пластины повысоте ее исключается из теплообмена,утяжеляется конструкция горна, При увеличении указанных отношений пластины бу-.дут перегреваться, что приведет к...

Номер патента: 750243

Опубликовано: 23.07.1980

Авторы: Еринов, Зуев, Котов, Крижевский, Лысенко, Мисюра, Невмержицкий, Подлубный, Сезоненко, Шурхал, Якубовский

МПК: F27B 21/00

Метки: агломерационной, горн, зажигательный, обжиговой

...в первой сещии горна одНа над другой радиационной и конвективной сещиями рекуператора, причем конвективная секция соединена с горелкамипоследней сещии горна, а радиационнаясещия - с горелками средней сещии его.Горелки установлены плоскопламенные,На чертеже изображен общий вид зажигательного горна с частичными вырезами его боковой стенки,Зажигательный горн состоит из секций3., 2, 3 и установлен над агломерационнойили обжиговой машиной 4 после загрузочного устройства 5, Горн имеет переднюю6, боковые 7 и 8 и заднюю 9 стенки исвод 3,0, футеровантые изнутри огнеупорным материалом, В первой сещии горнапод сводом 10 установлен радиационюконвективйый рекуператор, содержащий радиационную 11 и конвективную 12 сещии.Б боковых стенках 7...

Номер патента: 750244

Опубликовано: 23.07.1980

Авторы: Жунев, Лебедев, Яковлев

МПК: F27B 21/00

Метки: агломерата, резки

...кбарабану 1 примыкает кольцо 5, с другойкольцо 6 с выступом 7. Барабан 1 с помощью жестких элемееггов 8 посажен навал 9, опирающийся на подшипники 10,Черед кольцо 5 в барабан 1 протянут трубопровод 11 системы оля подачи воды,Под выступом 7 кольца 6 расположена система для отвода воды, которая включаетлоток 12 для отвода воды и связанный с 40ним трубопровод 13 Барабан 1 расположен над палетами 14агломашины ленточного типа. Под рабочейветвью агломашины, то есть под Налетами 14, вне зоны вакуум-камер расположена опора, представленная в виде ролика15, укреплеееного на ферме 16,Работает устройство следующим образом, Когда Налеты 14 ееачинаеот двигаться, диски 5 и ребра 4 захватываются атъ.ломератом, гиперболоидные секции 2 барабана 1 с...

Номер патента: 750245

Опубликовано: 23.07.1980

Авторы: Жук, Потапенков, Сапко, Стеценко

МПК: F27D 3/14

Метки: дуговой, механизм, наклона, электропечи

...распределительный золотник по его трубопроводу 12 поступает вподпоршневые полости гидроцилиндров 1,сообщая движение их штокам с небольшойскоростью, Из надпоршневых полостей масло через двухпозиционный золотник 2, следящий золотник 7, обратный клапан 5, трубопровод 13 и трехпозиционный золотник3 вытесняется в бак маслонапорной станции,245 4При дальнейшем движении штоков.,копирная планка нажимает на толкатель 11 следящего золотника 7 и перемещает его скалку вниз, обеспечивая плавное переключение со схемыдросселирования на выходе на дифференциальну 1 о схему, В этом случае масло из надпоршневых полостей гидроцилиндров вытесняется через двух- позиционный распределительный золотник 2, следящий золотник 7, обратный клапан 4 в...

Номер патента: 750246

Опубликовано: 23.07.1980

Авторы: Аксенович, Арзамасцев, Барышников, Вдовин, Гудов, Зайченко, Кожевников, Корнилов, Котов, Мамычкин, Ремпель, Семененко, Сергиевский, Шиленко

МПК: F27D 3/15

Метки: выпуска, желоб, металла, печи, плавильной, съемный

...в видефутерованного кожуха с двумя рукавами3 для слива металла в ковш, опираетсяна опорно-поворотную плиту 4, соединенную,например, посредством рычага 5, тяги 6и кривошипа 7 с редуктором 8 и электродвигателем 8, снабженным электротормозом 10, Опорно-поворотная плита 4 вращается относительно одной или двух осей11, расположенных параллельно продольной45оси 12 желоба. Размеры рычага 5, тяги 6,кривошипа 7 рассчитаны и выполнены так,что при максимальном повороте плиты 4в любую сторону соответствующий рукав3 жвпоба 1 поднимается на высоту, обес 50печивающую прекращение подачи расплавав ковш,Устройство работает следующим образом. Перед выпуском плавки съемный желоб;1 с кожухом 2 устанавливаегся на опор 55ио-поворотную плиту 4. При...

Номер патента: 750247

Опубликовано: 23.07.1980

Авторы: Гуревич, Лариков, Чередниченко

МПК: F27D 19/00

Метки: высокого, давления, сосудов, термической

...регулятор 28 теплового режима, фазочувствительный элемент 29, подключены к выходу схемы 9 сравнения контура регулирования уровня воздействия блок 30 регулируемого запаздывания, спусковую схему 31, регулятор 32 и регулируемый клапан 33, включенный в магистраль давления параллельно обрабатываемому изделию, второй вход регулятора 32 соединен со схемой 20 сравнения контура оптимизации давления.Устройство работает следующим образом.В термостат контура оптимизации помещают имеющие одинаковые геометрические размеры контрольное изделие и эталон из материала, идентичного обрабатываемому сосуду высокого давления, но прошедшему обработку до заданного уровня свойств. Нагрев обрабатываемого сосуда высокого давления производится по программе,...

Номер патента: 750248

Опубликовано: 23.07.1980

Авторы: Городущенко, Соколов, Тарасов, Тушаков

МПК: F28B 9/10

Метки: воздухоудаляющим, конденсационной, установки, устройством

...место при повышении присосов воздуха в вакуумную систему турбоустановки сверх определяемой по 30ложением исполнительного механизма 6 производительности воздухоудалякзпего устройства и его перегрузке в связи сэтим, то исполнительный механиз поддействием поступавхцего на него через детектируюшее звено 8 разностного сигнала от сумматора 1 начнет изменять свое положение, увеличивая расход рабочей среды на воздухоудаляюшее устройство, При этом в результате изменения положения40 точки начала перегрузочного участка воздухоудалякхцего устройства сигнал, пропорциональный парциальному давлению воздуха в отсасыввемой смеси, будет уменьшаться, а сигнал датчика 7 положения увеличиваться до тех пор, пока сигнал рассогласования, поступающий от...

Номер патента: 750249

Опубликовано: 23.07.1980

Авторы: Быков, Кимбаровский, Мишин

МПК: F28D 5/00

Метки: охладительное

...1 трубопро - воиом 15, Конденсатор 3 .оспин:и .б о -.тора. В этой камере воздух ко.п .нсируетнасыщенные отсасываемые парь и нагревается, По отвоцяшему трубопроводу 11увлажненный разогретый воздух поступаетв сепаратор 5 влаги. Капельиая влага отделяется и выводится через клапан 14 итрубопровод 15, а воздух отводится в атмосферу через глушитель 12,Таким образом охладительное устрой ство работает, пока не будет достигнутарасчетная температура, необходимая поусловиям технологии. формула изобретенияОхладительное устройство, преимущественно для автоклава, содержащее последовательно соединенные по.пару теплообменник с водораспределителем, конденсатор с трубным пучком и сепаратор пара,отличающееся тем, что, сцелью интенсификации...

Номер патента: 750250

Опубликовано: 23.07.1980

Авторы: Буевич, Гузенко, Нерода

МПК: F28G 3/16

Метки: аппарата, обдувочного, распределительное

...которому задействована шунтируюшаялиния с вентилем 8, и электроуправляемый запорный вентиль 9. В цилиндричес50 фности нагрева и составляет от 1 до 5 с. После закрытия вентиля 7 золо:ник опять поворачивают на заданный угол и открытием вентиля 7 производится подача пара на другое сопло. Операции продолжаются далее в указанной последовательности. После работы последнего сопла закрывается вентиль 9.Использование устройства позволяет сократить расход обдувочногоагента за счет осуществления одновременного предварительного прогрева сопел. 3 7502ь м корпусе 1 размещен поворотный золотник 10 с отверстием 11 для поочередной подачи обдувочного агента к каждомусоплу 4 и отверстия 12, соответствующие количеством и расположением выходным...

Номер патента: 750251

Опубликовано: 23.07.1980

Автор: Михайлов

МПК: G01B 3/28

Метки: легкодеформирующихся, прибор

...концентрично на корпусе и подпружиненной в осевом направлении относительно опорной поверхности и клина, взаимодействующего с наконечником отсчетного устройства. На чертеже представлен описывае- . мый прибор.Прибор состоит иэ отсчетного устройства 1, смонтированного в корпусе 2, имеющем опорную поверхность, и механизма ограничения измерительного усилия, выполненного в виде втулки 3 с конической внутренней поверхностью, установленной концентрично корпусу и подпружиненной с помощью пружины 4 в осевом направлении относительно опорной поверхности корпуса 2, и кли" на 5, расположенного между внутренней поверхностью втулки 3 и боковой поверхностью измерительного наконечника б, соединенного с отсчетным устройством 1.750251 иув поверхность...

Номер патента: 750252

Опубликовано: 23.07.1980

Авторы: Гринштейн, Добрушкин, Куперман

МПК: G01B 5/012

Метки: головка, измерительная, трехкоординатная

...27, закреп.ленным на валу 28 электропривода,Кулачок имеет криволинейный профиль (см фиг. 4), выполненный с переменным радиусом В , и участок,выполненный по дуге с постоянным радиусом йб. . Рычаг 21 имеет наконце шариковый фиксатор 29, взаимодействующий с призмой 30, закрепленной на основании 2. На рычаге 21имеется упругая перемычка 31, расположенная между опорой 22 и шариковым фиксатором 29.Узел для создания измерительногоусилия содержит две соединенные между собой цилиндрические пружины 32 и33, установленные соосно в направлении перемещения каретки (н каретке, изображенной на фиг. 2 в напран. лении У), и управляемую муфту, состоящую из двух полумуфт, одна из которых выполнена н виде электромагнита 34, а в качестве другой полу-...

Номер патента: 750253

Опубликовано: 23.07.1980

Автор: Чукавин

МПК: G01B 7/12

Метки: бревен, диаметра, замера, наименьшего

...18, управляющий счетчиком 20. При подаче питанияна усилители 11 вертикальные стойки 4движутся одновременно и перемешают бревно 5 до тех пор,пока его комлевая частьне затемнит соответствующую пару Фотодатчиков 8, которые отключают приводноймеханизм 12 той стойки, на которой была закреплена комлевая часть бревна 5.Йругая вертикальная стойка 4 (с частьюбревна 5) продолжает двигаться до момента затемнения второй пары фотодатчиков8.Совместно с вертикальными стойками4 перемещаются немагнитные металлические рейки 7 с прорезями через неподвижно закрепленные на тележке 2 бесконтактные конечные выключатели 6 (напримертипа КВЙ - Е).Количество, шаги и ширина прорезейв рейках 7 рассчитываются в зависимости от максимально возможного диаметрабревна 5,...

Номер патента: 750254

Опубликовано: 23.07.1980

Авторы: Зарецкий, Любомиров, Панин, Сегалович, Тарасов, Тененбаум, Шавер, Шеметилло

МПК: G01B 5/12

Метки: отверстий, параметров, размерных

...двумя контактными наконечниками,а второй контактный наконечник измерителя взаимодействует с базирующейоправкой близ неподвижных измерительных наконечников.На чертеже схематически изображено данное устройство,Оно содержит основание 1, с которым жестко скреплена базирующая оправка 2, несущая измерительный наконечник 3, который может быть двух750254 формула изобретения Составитель В. Романовина Техред Ж,Кастелевич Корректор Г.Назарова ктор И. каз 4456/1511 Тираж 801 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий3035 Москва ЖРаушская иаб. д, 4 5лиал ППП "Патент", г. Ужгород, Ул. Проектная 4.точечным для обеспечения центрирования контролируемого объекта. Второй измерительный наконечник 4 размещен на...

Номер патента: 750255

Опубликовано: 23.07.1980

Авторы: Кычма, Микольский, Павлище

МПК: G01B 5/20

Метки: взаимного, зубчатых, колес, пары, расположения

...содержит стержни 1, 2, баэирующие элементы в виде дисков 3, 4, 5, 6, стержни связаны между собой штоком 7 посредством шарниров 8, 9, кронштейны 10, 11 закреплены жестко на штоке, несущие индикаторы 12, 13 и 14, 15, планки 16, 17, одни750255 концы которых взаимодействуют с индикаторами 14, 15, а другие концы планок 16, 17 жестко закреплены на стержне 2. Базирующие элементы в виде дисков 3, 4 и 5, 6 размещены во впадинах зубьев зубчатых колес 18 19,5устройство работает следующим образом.Стержни 1, 2 с соответствующимидисками 3, 4 и 5, 6 устанавливаютсяво впадины зубьев пары зубчатых ко- Олес 18, 19, имеющих перекос зубьев.Оси стержней получают такой же относительный перекос. Шарнир 8 позволяет стержню 1 совершать угловыеперемещения...

Номер патента: 750256

Опубликовано: 23.07.1980

Автор: Якимов

МПК: G01B 5/24

Метки: угломер, якимова

...4, 5 основания. На основании 1 установлены нониусы б и 7, выполненные в виде секторов, например с углом при вершине б,=45Нониусы закреплены на основании винтами 8. На нониусе б с помощью державки 9 и винта 10 закреплен угольник 11 и линейка 12.Разметку с помощью угломера производят следующим образом.При изготовлении, например проФильного угольника с углом 130 и: уголкового проката необходимо разметить сектор для вырезки с углом Ы=50, Для этого нониусы б и 7 угломера устанавливают внутренними сторонами по угловой шкале 3 на цифры 130 (державку 9 с угольником 11 на время разметки снимают), Цифры 130 соответствуют заданному углу изготовляемого угольника, но поскольку цифровое обозначение делений на шкале 3 имеет величину в два раза...

Номер патента: 750257

Опубликовано: 23.07.1980

Авторы: Гусев, Макаров, Марченко, Рудаков

МПК: G01B 5/30

Метки: тензометр

...параллельны, а плоскости наибольшей жесткости совпадают.На фиг, 1 показан тенэометр, видсбоку; на фиг. 2 - то же, вид сверху. Тензометр содержит два хомута 1, и 2 с болтами 3, 4, 5 и б для зажима образца 7, две тяги 8 и 9, выполненные в виде упругих пластин, плоскости наименьшей жесткости которых параллельны, а плоскости наибольшей жесткости совпадают, и два датчика 10 и .11 деформации.Одни концы тяг 8 и 9 жестко закреп лены на хомуте 1, а другие установлены с возможностью скольжения на втором хомуте 2 с помощью элемента 12 т выполненного из материала с малым ко750257 Формула изобретения Фиг. 1 ИИПИ Заказ 4456 раж 801 Подписи илиал ППП Патент, г. Ужгород, ул. Нроектна эффициентом трения, Пружины 13 служатдля кинематического...

Номер патента: 750258

Опубликовано: 23.07.1980

Автор: Жмур

МПК: G01B 7/32

Метки: бревен, обмера, продольном, транспорте

...фотореле 2 и. 1 (кроме первого) подключены к соответствующим управлящцимвходам ключа 5, через который импульсыс генератора 6 поступают на входы делителя частоты 4 и счетчика 7. Кроме того, выходы фотореле 1 (кроме первого)подключены к тактовому входу сдвигового регистра 3, а выходы фотореле 2 - ковходу установки начального состояния делителя частоты. Выход первого фотореле1 подключен ко входу установки началь-ного состояния сдвигового регистра,Система обмера объема бревен работает следующим образом,В исходном состоянии ключ 5 закрыт,потенциал с освещенного первого фотореле 401 устанавливает регистр 3 в исходное состояние, при котором на первом выходесдвигового регистра 3 устанавливается "1 .Прн закрытом ключе импульсы от генератора 6...

Номер патента: 750259

Опубликовано: 23.07.1980

Авторы: Кирюшин, Лихтциндер

МПК: G01B 7/00

Метки: автогенераторный, перемещений

...управляемые ключи 5 и б, выходы которых подключены к обмоткам датчика, дифференциальный усилитель 7, инвертирующий вход которого подключен к общей точке обмоток 2 и 3 датчика 1, а выход - ко входам ключей 5 и б, времязадающий резистор 8, включенный между инвертирующим входом усилителя 7 и общим приводом, делитель 9 напряжения, включенный на выходе усилителя 7.Преобразователь работает следующим образом.При подключении напряжения питания к усилителю устройство начинает генерировать переменное напряжение прямоугольной формы, причем длительности полупериодов пропорциональны каждой из индуктивностей обмоток 2 и 3. В рабочем диапазоне перемещений сердечника 4 внутри дифференциального индуктивного датчика 1 сум750259 Формула изобретения 15...

Номер патента: 750260

Опубликовано: 23.07.1980

Авторы: Гольдин, Коган, Кузнецов, Скигин

МПК: G01B 7/00

Метки: относительного, перемещения, станка, узлов

...вытянуты вдоль направления измеряемого перемещения и имеют длину, практически равную длине двух плоских обмоток 1 шкалы. Каждая а вторичных55 обмоток трансформатора ряз 1 еня симметрично относительно середины той обмотки 1 индуктосинв с которой оня электрически связана. 60 фНа другом узле станка закреплена "го. ловка 3 индуктосина, имеющая две плосКие обмотки, которые смещены одна относительно другой на четверть шага "шкалыи расположены ня обращенной к шкалестороне головки, На этом же узле станка закреплены две первичные обмотки 4 и 4 трансформатора, каждая из которых расположена .над соответствующим рядом вторичных обмоток 2 и 2 транс/форматора. Витки обеих первичных обмоток 4 и 4 трансформатора вытянуты вдоль(направления...

Номер патента: 750261

Опубликовано: 23.07.1980

Автор: Желтиков

МПК: G01B 7/00

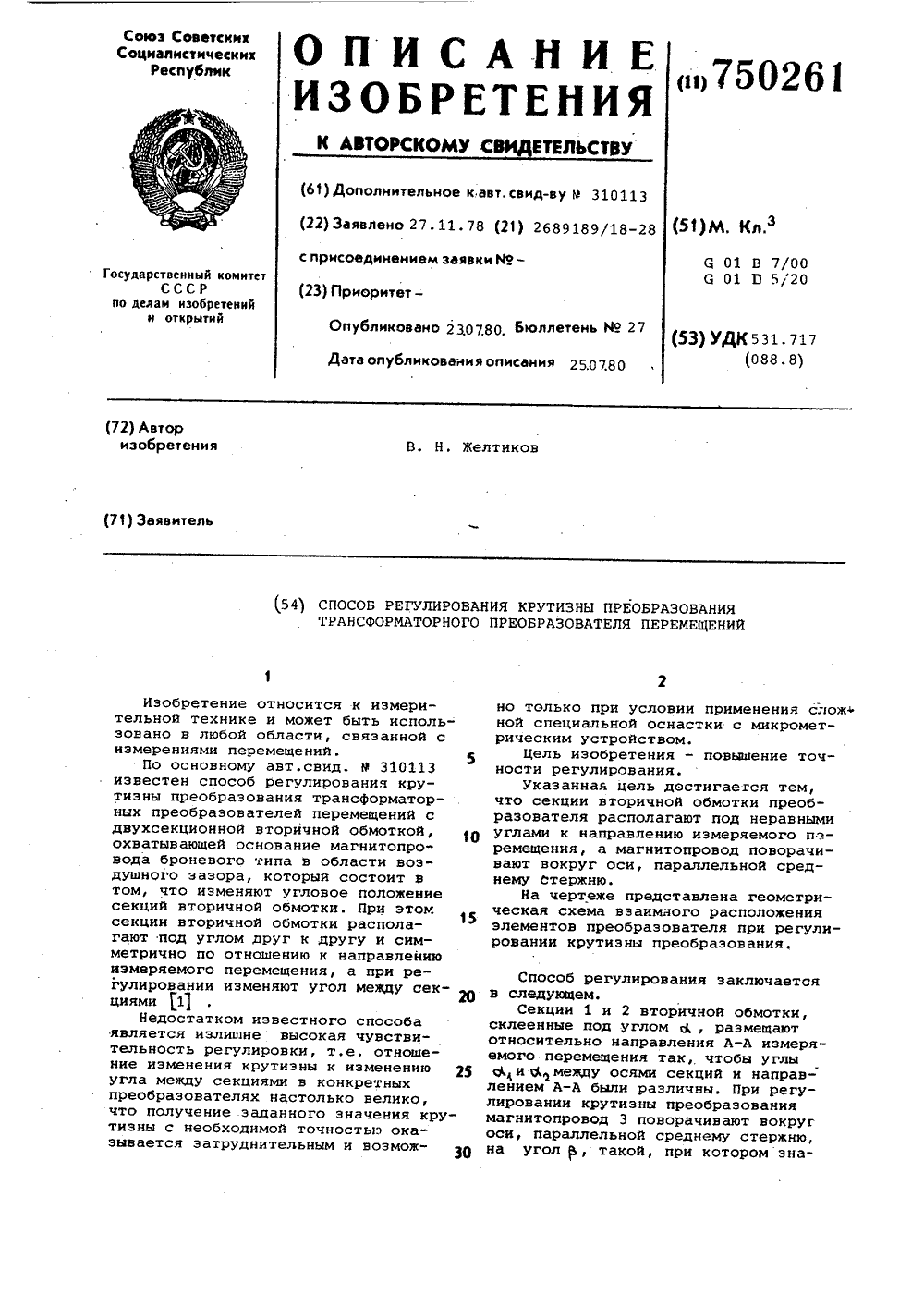

Метки: крутизны, перемещения, преобразования, преобразователя, трансформаторного

...тем,что секции вторичной обмотки преобразователя располагают под неравнымиуглами к направлению измеряемого и -ремещения, а магнитопровод поворачивают вокруг оси, параллельной среднему стержню.На чертеже представлена геометрическая схема взаимного расположенияэлементов преобразователя при регулировании крутизны преобразования,Способ регулирования заключается в следующем.Секции 1 и 2 вторичной обмотки, склеенные под углом с, размещают относительно направления А-А измеряемого перемещения так, чтобы углы Ви Амежду осями секций и направлейием А-А были различны. При регулировании крутизны преобразования магнитопровод 3 поворачивают вокруг оси, параллельной среднему стержню, на угол , такой, при котором эна750261 В Составитель А. Куликовакто...

Номер патента: 750262

Опубликовано: 23.07.1980

Авторы: Алексеев, Руд

МПК: G01B 7/04

Метки: движущихся, длины

...- повышение точности измерения,Поставленная цель достигается тем, что по рремени прохождения концами изделия датчиков определяют величину ускорения и по ней вычисляют поправку к величине измеренной длины.На чертеже изображены формы кривых изменения напряжения при прохождении иэделия через первый О иа 1 второй Уув датчики. Движения изделия при прохождении им датчиков описывается системой урав где Н - расстояние между датчиками- время прохождения передним1концом иэделия между датчиками;т - время прохождения изделиемпервого датчика,с - время между моментами вхожВдения изделия в зону измерения первого датчика и выхода иэ зоны измерения второго датчика,750262 Составитель А. КуликовЛикович ТехредЖ, Кастелевич Ко екто Г. Наза ов Ре ак Тираж...

Номер патента: 750263

Опубликовано: 23.07.1980

Авторы: Лавыгин, Мастяев, Цирульников, Шубин

МПК: G01B 7/06

Метки: немагнитных, стенок, толщины

...16, аналогового преобразователя 17 и индикатора 18,63 ф ферромагнитное тело 2 располагшот поодну сторону изделия 19, а преобразователь 8 - по другую, Катушку электромагнита 3 помещают на магнитопровод сер-дечника 9, а катушку электромагнита 4помещают ча магнитопровод 11.Вывод секции 5 соединяют с концомобмотки преобразователя 8, другой конецкоторой соединен с обмоткой преобразователя 10, другой конец этой обмотки соединен с выводом секции 6. Между средним выводом обмоток 5, 6 и обшей точкой соединения обмоток преобразователей8 и 10 включают блок 12.Устройство работает следующим образом,Напряжение питания поступает на обмотки 5 и 6 трансформатора 7, а с них -на преобразователи 8 и 10, В случае равенства величины сигналов в плечах 5, 6,8...

Номер патента: 750264

Опубликовано: 23.07.1980

Авторы: Беломытцев, Керножицкий

МПК: G01B 7/06

Метки: полых, стенок, толщины

...поверхности контролируемого изделия 3. На наружной поверхности контролируемого изделия 3 устанавливают индуктивный преобразователь 4 с незамкнутой магнитной цепью. Прижатая давлением газа ко всем точкам внутренней поверхности изделия 3, ферромагнитная пленка 2, обладающая незначительным магнитным сопротивлением, замыкает через стенку изделия 3 магнитную цепь преобразователя 4. На выходе схемы 5 возникает сигнал, зависящий от толщины стенки изделия 3 в месте установки преобразователя 4, Чем меньше толщина стен 1ки, тем меньше магнитное сопротивление . замкнутой магнитной цепи, образованной самим преобразователем 4, стенкой изделия 3 и ферромагнитной пленкой 2. И на- д 5 оборот, с увеличением толщины стенки увеличивается магнитное...

Номер патента: 750265

Опубликовано: 23.07.1980

Автор: Попов

МПК: G01B 7/00

Метки: емкостной, перемещений

...друг отдруга диэлектрическими прокладками 1315, имеющих одинаковые поперечные габариты и расположенных на одной вертикали, Причем у подвижных электродов 1 и2 пластины 4-6 и 10-12, соответственно,лежат в одной плоскости, а у неподвижного электрода 3 пластины 7-9 смещены относительно друг друга на известную величину д Х эт /2, При этом геометрическиеоси симметрии пластин 5, 8 и 11 составляют с соответствующими осями пластин4, 6; 7, 9; 10, 12 прямой угол.Начальные расстояния между подвижными электродами 1, 2 и, соответственно,пластинами 7 и 9.неподвижного электродаодинаковы. Подвижный электрод 1 соединен с одним из плеч рычага 16, имеющим 35коэффициент передачи К, другое плечокоторого взаимодействует с измеряемымобъектом. Подвижный...

Номер патента: 750266

Опубликовано: 23.07.1980

Авторы: Демьяненко, Кузьмичев, Линенко, Матвеева, Решетов

МПК: G01B 7/12

Метки: головка, двухконтактная, измерительная, индуктивная

...индуктивности катушки, расположенной в броневом сердечнике 13,По мере снятия припуска на обработку детали уменьшается зазорО , вызывая увеличение индуктнвности, Изменение индуктивности преобразуется.в электрический сигнал управления автоматикой станка.Настройка головки вначале производится на тарировочном устройстве, позволяющем производить точное смещение щупов 1 и 2 в вертикальном направлении, Шупы 1 и 2 подвижными элементами тарировочного устройства раздвигаются на 0,1- 02 мм, Винты 17, 18 .и 19 освобождаются и якорь 14 дисковой формы опускается на броневой сердечник 13 с обмоткой до полного соприкосновения. Поочередной регулировкой винтов 17, 18 и 19 по йоказаниям измерителя индуктивности, подключенного к выводам катушки,...
