Патенты опубликованные 23.07.1980

Номер патента: 750297

Опубликовано: 23.07.1980

Авторы: Белоцерковский, Измайлов, Очкань

МПК: G01L 3/00

Метки: асинхронного, момента, электродвигателя

...коэффициент передачи операционного усилителя 20 у 5 где ными резисторами и контакторным пуском.Для этого в цепь обратной связи последовательно включены резисторы, аналогичные резисторам в цепи ротора, параллельно каждомуиз которых под ключены соответствующие размыкающие контакты контактора пуска.На фиг, 1 изображено семейство искусственных механических характеристик и Г(М) асинхронного электродвигателя с Фаэовыч ротором и контакторным пуском.На Фиг.2 показана Функциональная схема устройства для осуществления способаМеханические характеристики и = (М), показанные на Фиг. 1 для привода рудничных подъемных установок с достаточной точностью можно считать линейными вследствие того, что рабочие участки их при проектировании и...

Номер патента: 750298

Опубликовано: 23.07.1980

Авторы: Ланген, Сениковский, Соловьев

МПК: G01L 3/10

Метки: асинхронного, вращающего, момента, электродвигателя

...Т-образной схемы замещенияасинхронного электродвигателя. Изменяющееся в Функции скольжения эквивалентное активное сопротивлениеобмотки ротора моделировано переменным сопротивлением 15, которое представляет собой двухполупериодный выпрямитель, нагруженный на резистор,параллельно.с которым включен транзистор. Резистор 8 введен в схемупеременного резистора 15 для моделирования реального режима холостого хода асинхронного электродвигателя (для учета механических и аэродинамических потерь). Это обусловлено тем, что входная характеристикатранзистора 11 на начальном участкеимеет зону нечувствительности и прималых входных сигналах, соответствующих режиму холостого хода двигателя,транзистор 11 заперт. Сопротивлениерезистора 8 выбирается...

Номер патента: 750299

Опубликовано: 23.07.1980

Авторы: Абраров, Лучников, Солотов, Тарасов

МПК: G01L 9/12

Метки: давления, датчик

...2 и 3. Между цилиндрами 1 и 2 с уплотнением зажимается предварительно натянутая полимерная электретная мембрана 4, металлизированный слой- электрод которой гальванически .соединен с цилиндром 1.В камере измеряемого давления РИ на кольцевом изоляторе 5 устанавливается противоэлектрод 6 Между цилиндрами 1 и 3 с уплотнением устанавливается переизлучающая мембрана 7, выполненная из вязкоупругого поли мерного пленочного материала. В камеру, расположенную между электретной мембраной 4 и переизлучателем акустической волны, подается опорное давление Ро . Управляющее давление 20 ЬР подается в полость за переизлучающей мембраной 7. В цилиндре 3 при помощи закрепляющего кольца 8 установлен акустический возбудитель 9 волны постоянной амплитуды,...

Номер патента: 750300

Опубликовано: 23.07.1980

Авторы: Алексеев, Мартяшин, Свистунов, Сухарев

МПК: G01L 15/00

Метки: внутреннего, давлений, двигателе, измеритель, отношения, сгорания, цифровой

...и дифференциатора 5, выход которогочерез усилитель-ограничитель би Формирователь 7,последовательносоединенные, подключен к одному входу триггера 8,соединенного с управляющими входами ключа 9 и аналоговогозапоминающего устройства 4, а такжесо входом узла 13. Другой вход триггера 8 соединен с выходом сравнивающего устройства 12, один вход которого подключен к выходу пропорционально-интегрального звена 11, а другой - к выходу соединенного с выхо дом второго датчика 2 второго фильтра 10, выход которого соединен черезключ 9 с интегрирующим входом пропорционально-интегрального звена 11,пропорциональный выход которого соединен с выходом аналогового запоминающего устройства 4,Цифровой измеритель работает следующим образом. ИзменяющеЕся за...

Номер патента: 750301

Опубликовано: 23.07.1980

Авторы: Колтаков, Федякин

МПК: G01L 27/00

Метки: гидроакустический, давления, датчиков, проверки, пульсатор

...5 склеена из дисковых пьезоэлементов 9, 10, 11, Цилиндрическая шайба б склеена из дисковых пьезоэлементов 12, 13, 14, а цилиндрическая шайба 7 из пьезоэлементов 15, 16, 17. Каждый пьезоэлемент преобразователя 2 подключен параллельно к электрическим выводам 18, подсоединенным к герметичному штепсельному разъему 19. Пьезопреобразователь 2 своим нижним основанием 4 прижимается сферической излучаемой мембраной 20 к крышке 1.Излучающая мембрана 20 на своей обратной поверхности имеет углубление 21, выполненное соосно с волноводом-концентратором 22, для соосного размещения пьезопреобразователя 2 при сборке устройства.На Фиг. 2 изображен второй вариант закрепления пьезопреобразовате- ля 2 в виде усеченного конуса, нижнее основание 4 которого...

Номер патента: 750302

Опубликовано: 23.07.1980

Авторы: Двойников, Лебедев, Лялюк, Черняев

МПК: G01M 1/38

Метки: балансировки, вращения, процессе, роторов

...храпового колеса 7, которое вращается на резьбе по толкателю 8, имеющему паз, в который заведен ограничитель 9.Для возврата толкателя в исходное положение имеется рукоятка 10 на ступице колеса 7 и кнопка 11 освобождения собачек. Связь блока 1 измерения с выходным звеном электромеханического привода осуществляется через сердечник соленоида 2.Исполнительная головка выполнена в виде емкости 12 с выходным соплом 13, заполненной жидкостью. В емкость 12 помещен поплавок 14, пружина 15 которого упирается в теплоизоляционную втулку 16. Пружина 15 ускоряет движение поплавка 14 в емкости 12. Емкость 12 содержит также штуцер 17 для подвода сжатого воздуха. С поплавком 14 соединен гибкий трос 18, который связан другим концом с выходным звеном,...

Номер патента: 750303

Опубликовано: 23.07.1980

Авторы: Беломестный, Калюжный, Перловский, Сайкин, Юровицкий

МПК: G01M 3/02

Метки: герметичности

...управления 13 по 3является давление Рп, то блок 13 продолжает работу, Если же по команде Рк давление Рн не появилось, то блок 13 прекращает работу, и последующие команды не выдаются, Контроль прекращается, о чем сигнализирует индикатор 22. В соответствии с этим для проверки работоспособности элементов измерительной цепи необходимо в камере 10 создать термодинамическое возмущение. Такое возмущение создают с помощью источника создания перепада давления, в данном случае источника сжатого воздуха 15. При подаче в полость 9 изделия 1 сжатого воздуха происходит расширение изделия 1 и повышение температуры в полости 9. Возникшее тепло через стенки изделия 1 передается в камеру 10, в результате чего температура и давление в камере 10...

Номер патента: 750304

Опубликовано: 23.07.1980

Авторы: Букреев, Львовский

МПК: G01M 3/02

Метки: герметичность, испытаний, полых

...2 и упругий уплотнительный элемент 3 с откры750304 Формула изобретения 3той полостью 4, соединенной с полостью 5 присоски.Уплотнительный элемент 3 имеет возможность свертывания в кольцо вдоль образующей трубопровода 1 при вакуумировании полости 4. Этому способствует выполнение наружной стенки с меньшей длиной образующей, чем у внутренней при изготовлении, т. е. наружная стенка постоянно находится в напряженном состоянии,На корпусе вакуумной присоски 2 может быть установлен клапан 6 для подсоединения к вакуумному насосу и для напуска атмосферы.Устройство работает следующим образом.В начальном положении уплотнительный элемент 3 находится под атмосферным давлением воздуха в полости 4 (или небольшим избыточным давлением) в распрямленном...

Номер патента: 750305

Опубликовано: 23.07.1980

Авторы: Беляев, Зайцев, Залесский, Радченко

МПК: G01M 3/08

Метки: заглушки, торцевой, трубопроводе, удержания

...упор 13 устанавливают в зацепление с захватом 18. Располагают устройство так, чтобы заглушка 5 находилась на расстоянии 3-5 см от торца испытываемого трубопровода. За счет поворота серег 20, 21, 22 и 23 (см. фиг. 1) раму 12 поднимают относительно основания 1 и устанавливают центр заглушки 5 на высоте оси испытываемого трубопровода, после чего положение рамы 12 фиксируют секторным фиксатором 25.Для надежного стопорения устройства включают гидроцилиндр 4 на выдвижение штока б. Так как шток б связан скобой-упором 13, соединенной с рамой 12, то перемещаться начинает корпус гидроцилиндра, а вместе с ним и ползун 2, который с корпусом гидроцилиндра соединен осью 7. При перемещении полэуна 2 по неподвижной раме 12 ромбы 10 и 11 разводят...

Номер патента: 750306

Опубликовано: 23.07.1980

Авторы: Гаврюшов, Некрасов

МПК: G01M 7/00

Метки: вибрационная, электродинамическая

...частоты в рабочем диапазоне частот, где величина завала амплитудно-частотной характеристики вибростенда не превышает величину динамического диапазона системы управления, автоматический ограничитель 2 тока практически отключен, так как уровень сигнала обратной связи с выходных каскадов усилителя 3 мощности ниже порогового уровня срабатывания порогового элемента 4 цепи защиты, Управляемый сигнал без ослабления с выхода системы 1 управления поступает на вход усилителя 3 мощности. На частоте, где величина завала амплитудно-частотной характеристики вибростенда начикает превышать величину динамического диапазона системы 1 управления, входящая в нее цепь автоматического поддержания заданного уровня вибрации практически разрывается, что...

Номер патента: 750307

Опубликовано: 23.07.1980

Авторы: Доценко, Олейник, Старов, Супруненко

МПК: G01M 7/00

Метки: движущейся, жидкостью, исследования, колебаний, трубопроводов

...для исследования колебанийтрубопроводов с движущейся жидкостью,1 О содержащее последовательно соединенныеприемно-заборный бак 1 с насосом 2, гидроаккумулятор 3, опоры 4 и 5 для крепленияисследуемого трубопровода 6, генератор колебаний 7, вибровозбудитель 8 и измерительную аппаратуру 9. Генератор колебаний 7установлен между гидроаккумулятором 3 иопорой 4.Устройство работает следующим образом.Посредством насоса 2 жидкость поступает из приемно-заборного бака 1 в гидроаккумулятор 3. При этом ей сообщаетсякинетическая энергия, создающая начальное давление. Поток жидкости в гидроаккумуляторе 3 выравнивает свои рабочие ха750307 Составитель Ю. Рождественский Редактор И.Мырдина Техред К.Шуфрич Корректор Г. Назарова Заказ 4454/15 Тираж 109...

Номер патента: 750308

Опубликовано: 23.07.1980

Авторы: Третьяков, Фатькин

МПК: G01M 7/00

Метки: испытания, удар

...-то же, при использовании шара, диаметр которого в шесть раз меньшедлины ударника.Устройство содержит ударник 1,мерный стержень 2, дополнительныйстержень 3, связанный с мерным стержнем акустическим контактом, испытываемое изделие 4 и акселерометр 5,жестко закрепленные на свободномторце дополнительного стержня 3 исоединенные с регистрирующим устройством 6, промежуточный стальнойшар 7, установленный между ударником 1 и торцом мерного стержня 2 наэлектромагнитном держателе 8, обеспечивающим перед ударом ударника 1 попромежуточному шару 7 акустическийконтакт последнего с торцом мерногостержня 2 в точке, лежащей на егопродольной оси.Устройство работает следующимобразом.При ударе разогнанным ударником 1через промежуточный стальной шар 7по...

Номер патента: 750309

Опубликовано: 23.07.1980

Авторы: Ванаев, Васильев, Голиков, Горячий, Петрашкин

МПК: G01M 7/00

Метки: вибрацию, испытания, машин, ручных, стенд, шлифовальных

...5 - пластина Ч-образной формы, вид сверху; нафиг. 6 - пластина, вид спереди.Стенд для испытания ручных шлифовальных машин на вибрацию включает качающуюся платформу 1 с направляющими и с массой, приближенно равной массе оператора, шарнирно установленную на основании 2 и несущую устройство для крепления шлифовальной машины, выполненное в виде двух пружинно-демпфирующих стоек 3, и механизм приложения нагрузки в виде системы грузов-противовесов. Устройство для крепления шлифовальной машины и механизм приложения нагрузки установлены на платформе 1 по разные стороны от оси шарнира платформы. Пружинно-демпфирующие стадии 3 имеют возможность перемещаться вдоль платформы 1, чем обеспечивается возможность установки на стенде машин различных...

Номер патента: 750310

Опубликовано: 23.07.1980

Автор: Горский

МПК: G01M 7/00

Метки: агрегат, виброударный

...подвески 4, связанный с траверсой 1 через пружины 5, вибровозбудитель 6 и рабочий инструмент 7. Виброударный агрегат снабжен смонтированной через пружины 8 на узле подвески 4 рамой 9 каркасом О и второй траверсой 11 с наковальней 12, вторая траверса 11 соединена с первой посредством каркаса 10. Вибровозбудитель выполнен бегункового типа, закреплен на раме 9 и расположен между двумя траверсами 1 и 11. Рабочий инструмент 7 закреплен на траверсе 11,Виброударный агрегат работает следующим образом.750310 Составитель Ю. Рождественский Техред К.Шуфрич Корректор Г. Назарова Тираж 1019 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул....

Номер патента: 750311

Опубликовано: 23.07.1980

Авторы: Буринский, Едунов, Шульц

МПК: G01M 13/02

Метки: зубчатой, передачи, приработки

...передача, прирабатываемая по данному способу. Передача содержит шестерню 1 с винтовыми зубьями, имеющими выпуклый эвольвентный профиль и образующее с ней двухэвольвентное зацепление-колесо 2, зубья которого имеют вогнутый профиль, близкий 5 к эквидистанте удлиненной эвольвенты. Доприработки радиус кривизны Я 1 выпуклого эвольвентного профиля в расчетной теоретической точке контакта, расположенной в торцовом сечении, выполняется большим радиусом кривизны Рг вогнутого профиля в этой же точке, при этом Я = (1,3 - 1,7) Х ХЯг После приработки поверхности зубьев становятся профильно. сопряженными, а радиусы кривизны в теоретической точке контакта и общем торцовом сечении становятся равными, в силу чего увеличивается приведенный радиус...

Номер патента: 750312

Опубликовано: 23.07.1980

Авторы: Гунзенов, Державец, Филипенков

МПК: G01M 13/02

Метки: жесткости, зубчатых, зубьев, колес

...3, устанавливаемых каждое на двух эксцентриковых втулках 4, 5 и 6, 7 соответственно и допускающих взаимный разворот относительно неподвижной оси.Испытуемые колеса 2 и 3 крепятся к станине 1 прижимом 8 с помощью болтовых 1 о соединений 9. Дополнительное зубчатое колесо 10 устанавливается на валу 11, связанном с валом 12 механизма рычажного нагружения (на чертеже не показан) компенсирующей муфтой 13, допускающей угловое отклонение оси дополнительного зубчатого колеса 10 и измерительное устройство 14.Устройство работает следующим образом.Заданный угол переноса и смещениезубьев испытуемых колес 2, 3 и дополнительного колеса О создается относительным разворотом эксцентриковых втулок 4, 5 и 6, 7.Испытуемые зубчатые колеса 2 и 3 закрепляются...

Номер патента: 750313

Опубликовано: 23.07.1980

Авторы: Коновалов, Пинчук, Старжинский, Тимофеев

МПК: G01M 13/02

Метки: волновых, гибких, зубчатых, испытания, колес, передач, стенд

...14 параллельныосям 4 и лежат в одной плоскости. В 20центральном отверстии поводка 13 вподшипниках 16 расположен вал 17, наконце которого на подшипниках 18 расположен конический наконечник 19,взаимодействующий с кулачками 12. Наводиле 13 установлено приводное зубчатое колесо 20,Стенд работает следующим образом.Испытуемое гибкое зубчатое колесо 2 с установленными в необходимых местах датчиками перемещений жестко крепится в корпусе 1 стенда. При,помощи вала 17 и конического наконечника 19 кулачки 12 перемещают врадиальном направлении и подводяттеда качения 15 генератора волн квнутренней поверхности гибкого колеса 2 и Устанавливают необходимую величину деформации гибкого зубчатогоколеса. При помощи винта 10 нагружающее кольцо 7 перемещают...

Номер патента: 750314

Опубликовано: 23.07.1980

Авторы: Минченя, Скорынин, Удовидчик, Шапарь

МПК: G01M 13/04

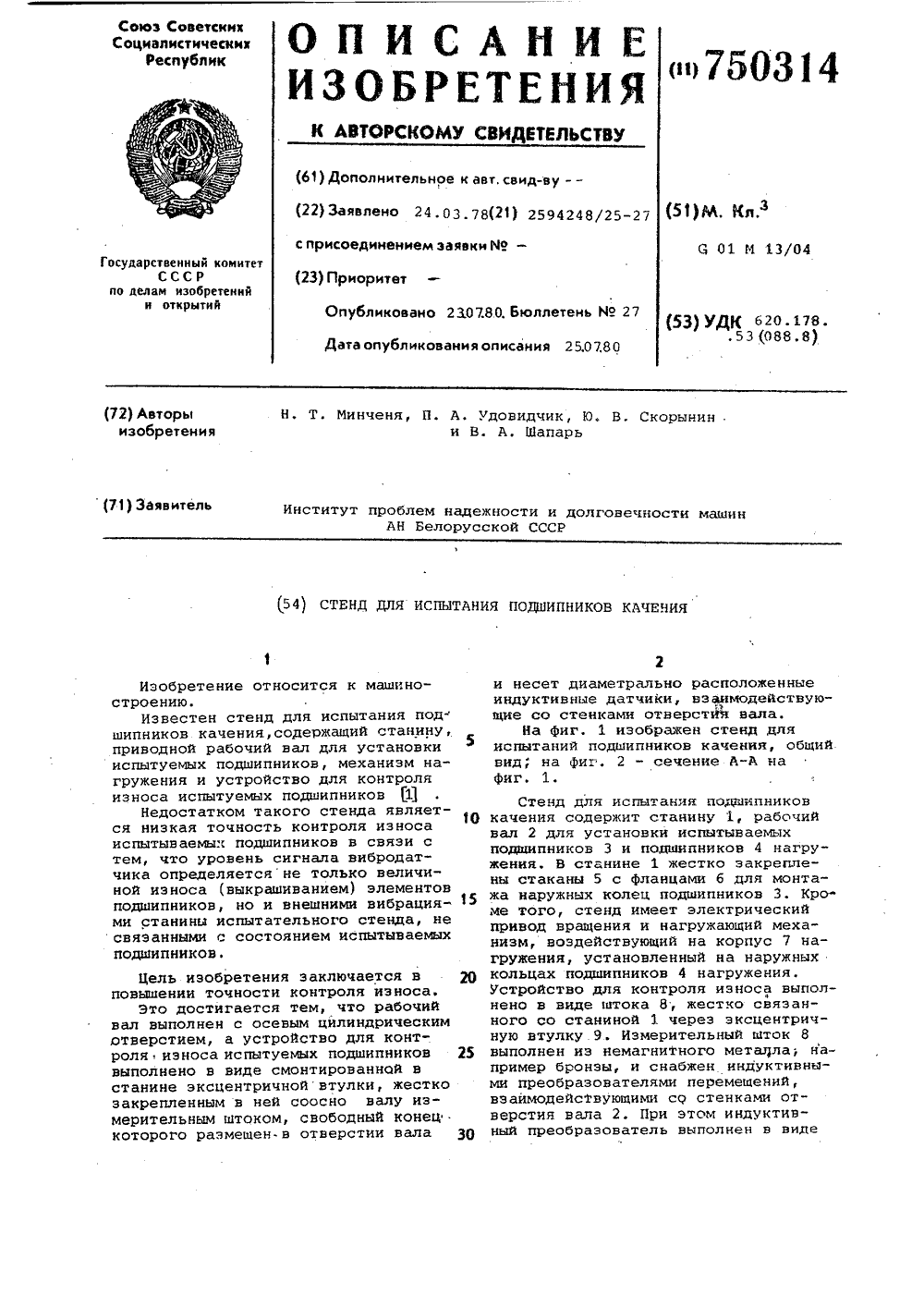

Метки: испытания, качения, подшипников, стенд

...видедиаметрально противоположно расположенных индуктивных датчиков 10, включенных в дифференциальную схему и установленных по линии действия радиальной нагрузки. Индуктивные датчики10 через электронный усилитель 11соединены с регистрирующим прибором12, связанным электрически с приводом стенда. Предлагаемый стенд работает следую щим образом,устанавливают испытываемые подшипники 3 и подшипники 4 нагружения, Вращают рабочий вал 2 с помощью привода вращения, при этом крутящий момент передается на испытываемые подшипники 3, нагруженные рациальной нагрузкой Р. Поворачивают при необходимости эксцентричную втулку 9 и добиваются балансировки измерительной схемы.Продолжительность испытания регла О ментируют величиной биений (вибраций) рабочего...

Номер патента: 750315

Опубликовано: 23.07.1980

Автор: Гершман

МПК: G01M 15/00

Метки: возвратно, действия, испытания, машин, поступательного, ручных

...4, регулируемого винтом 5. Внутри полости основания 1 размещается магнитная плита 6 с электромагнитными катушками 7, которые равномерно распределены относительно центрального отверстия основания, В указанное от 3 верстие запрессована направляющая втул ка 8, служащая для направления толкателя 9, имеющего с нижней стороны фланец 10. Толкатель или его фланец 10 выполнены из электромагнитной стали и подобного материала. Фланец 10 толкателя своей 10 верхней стороной взаимодействует с нижними торцами электромагнитных катушек 7.Под фланцем установлен преобразователь 11 положения толкателя, который может взаимодействовать с фланцем 10 при ходе толкателя 9 вниз. Преобразователь 11 подключен к входу прерывателя 12 тока катушек, который управляет...

Номер патента: 750316

Опубликовано: 23.07.1980

Авторы: Аксенов, Битюцкий, Герасимов, Жарков, Кашкин, Сабанаев, Светлаков, Соболев, Чекалов

МПК: G01M 17/00

Метки: поперечной, средства, стенд, транспортного, устойчивости

...контакта с колесами транспортного средства 6 установлены датчики 15 контроля поперечной устойчивости, фиксирующие момент отрыва колес. На стойке 16 рамы 2 установлен датчик 17, связанный тросом 18 с поворотной платформой 5 и фиксирующий ее угол наклона. В кронштейнах 19, закрепленных на раме 2, установлены роликовые захваты О, страхующие поворотную платформу 5 от опрокидывания.На поворотной платформе 5 установлена буферная стенка 21 с амортизаторами 22 и упоры 23, фиксирующие транспортное средство от боковых смещений. На стойках 24 поворотной платФормы 5 установлены датчики 25, связанные тросами 26 со ступицами колес транспортного средства 6, а на буферной стенке 21 установлены датчики 27 связанные через блок 28 тросом 29 с...

Номер патента: 750317

Опубликовано: 23.07.1980

Авторы: Белицкий, Вашев

МПК: G01M 17/06

Метки: диагностирования, колес, косвенным, параметрам, развала, средства, транспортного, управляемых

...оценивают развал колеса.25Иэвестен также способ диагностирования развала управляемых колестранспортного средства по косвеннымпараметрам путем измерения боковойсилы, действующей на колесо, обусловленной развалом 2При диагностиронании развала поэтому способу управляемое колесоустанавливают на беговые ролики, кинематически соединенные с реверсивным электродвигателем, При вращении З 5бегоных роликов в прямом направлении измеряют боковую силу, действующую на беговые ролики и обусловленную совместным действием развала исхождения. Далее изменяют направление вращения беговых роликов на противоположное и снова измеряют боковую силу. По результатам двух замерон с использованием известных формул определяют боковую силу, обусловленную развалом, по...

Номер патента: 750318

Опубликовано: 23.07.1980

Авторы: Катарин, Лебедихин, Осипов

МПК: G01N 1/00

Метки: выбиваемости, образцах, смесей, стержневых, формовочных

...стандартизован по показателям времени выдержки в печи, температуры нагрева, времени охлаждения, но для целей оптимизации составов стержневых смесей режимы тепловой обработки должны подбираться с учетом температуры прогрева реального стержня, которая зависит не только от марки применяемого сплава и температуры заливки, но и от толщины стенки отливки и от времени охлаждения отливки до момента выбивки.Способ определения выбиваемости осуществляется применительно к песчано-глинистым смесям для стержней фасонных отливок санитарно. технической арматуры (отливки получают заливкой металла в металлические формы). При этом решается задача нахождения состава песчано-глинистой стержневой смеси, обладающей минимальной выбиваемостью.В качестве...

Номер патента: 750319

Опубликовано: 23.07.1980

Авторы: Брим, Коган, Короткий, Куприянов, Соловьев, Тугаринов

МПК: G01N 1/10

Метки: пневмотранспорта, проб, пульпы

...изобретения ЗО Труба 2 установленная в камере накопления до нижней ее части, снабжена трубкой 15, жестко соединенной с камерой 1 накопления и служащей также для подачи воздуха в камеру. Клапаны могут быть выполнены в виде качающейся заслонки и из эластичного материала.Устройство работает следующим образом.Через патрубок 8 подачи жидкости, соединенный с водопроводной магистралью, в камеру 1 накспления через переливную коробку 7 и отверстие 10 отгибая вовнутрь клапан 9, постоянно поступает вода и заполняет часть пневмотранспортирующего трубопровода 11, нижнюю и верхнюю части камеры накопления до уровняопределяемого высотой перегородки 12. Вся вновь поступаемая вода будет переливаться через перегородку 12 и сбрасываться...

Номер патента: 750320

Опубликовано: 23.07.1980

Автор: Феликсон

МПК: G01N 1/10

Метки: жидких, набора, прибор, реагентов

...подачивоздуха воздушным насосом пневмодемпфер 10 может быть исключен изпневмосистемы.Клапанная головка, выполненнаян виде ножной педали, состоит из педали 23, которая может поворачиваться на оси, двух резиновых трубок 24и 25, которые служат в качестве выходных сопел 17 .и 18, двух клиньев26 и 27, закрепленных на нижнем основании педали и прецнаэначенных длясжатия резиновых трубок 24 и 25,основания 28 и пружин 29,устанонлфнных по обоим концам педали в горйзонтальном положении, когда ни одна иэ трубок не сжимается.Устройство работает следующим.образом.Воздушный насос 1 непрерынно всасывает воздух через сопло 17, пневмопровод 11, пневмодемпфер 10, рукав 4 и нагнетает его в рукав 2, откуда воздух через пненмопровод 13 исолло 18...

Номер патента: 750321

Опубликовано: 23.07.1980

Авторы: Шаповалов, Шмырев

МПК: G01N 1/10

Метки: жидкого, металла, отбора, проб

...1 изображено устройство (кожух дан в разрезе) на фиг. 2 приемник проб(изложница), разрез.Устройство состоит из штанги 1, на которой укреплены приемники проб- изложницы 2 с разъемными кристаллизаторами 3, штока 4 с укрепленными на нем крышками 5 и тонкостенного металлического кожуха б остроугольного в нижней части.750321 24 33 НИИПИ Заказ ираж 1019 Подпи Б верхней части штанги 1 выполнена серьга 7 для крюка 8 подъемногомеханизма (на рисунках не показан),укреплен кронштейн 9, обеспечивающийсоединение штанги 1 и штока 4 с возможностью относительного перемещенияи расположена ось 10 для креплениякожуха 6, в котором для этой цели выполнены пазы 11.Устройство работает следующим образом.Устройство за серьгу 7 поднимаюткрюком 8 и подносят к...

Номер патента: 750322

Опубликовано: 23.07.1980

Авторы: Аронберг, Блитштейн

МПК: G01N 1/20

Метки: отбора, потока, проб, сыпучего

...блока 23 управленияэлектропневматические клапаны 24-28а также материалопровод 29.Работа устройства заключаетсяв следующем. Устройство устанавливается в материалопровод 29. Передкаждым отбором пробы сыпучего материала устройство очищается от остатков предыдущей пробы. При этомпо сигналу от электропневматического. клапана 24 пневмопривод 4 через 5О 5 20 25 30 35 40 45 50 55 60 рычаг 3, соединенный с цилиндрическим корпусом 1, поднимает выделит льФракции в верхнее положени , а посигналу от клапана 25 пневмопривод 7выводит пробоэаборный орган - кон-тейнер 5 из зоны загрузки в материалопроводе 29. Пневмопривод 20 посигналу от клапана 26 через рычаг19, соединенный с осью 15 плоскойперегородки 13, воздействует на ось16 другой плоской...

Номер патента: 750323

Опубликовано: 23.07.1980

Авторы: Давыдов, Дмитриченко, Панкратов, Прокофьев, Румянцев, Седякин

МПК: G01N 1/28, G01N 3/32

Метки: изгибе, испытания, образец, тонкостенных, труб, усталость

...Захваты,введенные внутрь образца, создаютконцентраторы напряжений, снижаю щие точность определения усталостных характеристик.Цель изобретения - повышение точности определения усталостных характеристик труб.2 О Это достигается благодаря тому,что образец снабжен приваренными кнему пальцами, проходящими черезсквозные отверстия, выполненные вдольнейтральной линии трубы.25 На фиг. 1 представлен описываемыйобразец на фиг. 2 - возможная схемаего нагружения при испытании.Образец 1 выполнен в виде отрезка трубы, вдоль нейтральной линии 30 которой расположены сквозные отверс750323 Формула изобретения Составитель А. Зайцеведактор Н. Воликова Техред М.Кузьма Корректор С. Шек аказ 4624/33 Тираж 1019 ПодписноеЦНИИПИ Государственного комитета...

Номер патента: 750324

Опубликовано: 23.07.1980

Авторы: Гладкий, Зима, Литвинов, Романив, Симинькович, Сорокивский, Степанов

МПК: G01N 1/28

Метки: образца, трещиной

...концентратор в виде надреза 2 и нагружают образец до образования трещины 3. Затем с образца удаляют (точением, шлифованием и т. п.) поверхностный слой 4 материала толщиной, це меньшей глубины надреза Л. Местоположение полученной поверхностной трещины ца образце обусловлено местом нанесения надреза, а глубина Н трещины определяется разностью между величинами полной глубины выращенной трещины, включая надрез, и толщиной слоя удаленного затем материала. Способ позволяет получать поверхностные трещины, регламентированные по глубине и местоположению, дает возможность экспериментаторам в приближенных к реальным условиям исследовать способность материалов деталей машин и элементов конструкций сопротивляться развитию поверхностных...

Номер патента: 750325

Опубликовано: 23.07.1980

Авторы: Пономарев, Шубин

МПК: G01N 3/08

Метки: испытания, образцов, растяжение

...5 образцов, направляющие колонки 6, 7, дополнительную траверсу 8, соединенную с подвижной траверсой 1 демпфйрующими элементами, например в виде пружин 9, 10, а с неподвижной траверсой 2 - жесткой связью 11, на которой установлен силоизмеритель 12. Траверсы 1 и 8 связаны с захватами (на чертеже не показаны) разрывной машины через тяги 13, 14. С тягой 13 связан датчик 15 перемещения.Устройство работает следующим образом.Через тяги 15, 14 к образцам 5 прикладывают растягивающую нагрузку. При этом пружины 9 и 10 также растягиваются, воспринимая большую часть нагрузки, поскольку подбираются таким образом, чтобы усилие растяжения пружин значительно превышало усилие разрыва образцов. Силоизмеритель 12 регистрирует нагрузку на образцах, а...

Номер патента: 750326

Опубликовано: 23.07.1980

Авторы: Денисов, Румянцев, Семенов, Четыркин

МПК: G01N 3/10

Метки: грунта, деформаций, скважины, стенках

...диску контактор 32,пульт управления 33 и кабель 34 электрической связи.Устройство работает следующим образом. Зонд 1 опускают на трубах 2в скважину, нерхняя 27 и нижняя 20камеры водомерного приспособления заполняют рабочей жидкостью регулятором715 задают производительность насосадозатора 14, воздух из гидросистемыудаляют,Пуск устройства осуществляют спульта 33 управления, после чего нсемеханизмы и узлы системы работают вавтоматическом режиме. После пусканасос-дозатор 14 начинает подаватьраоочую жидкость из нижней камеры 20под эластичную оболочку зонда 1. Приэтом количество жидкости, поданнойпо всасывающему трубопроноду 16 изнижней камеры 20 к насосу-дозатору14 измеряют с помощью вкладыша 24,подвешенного к динамометрическойопоре.25,...
