Крупногабаритный многосекционный резервуар для хранения жидких продуктов
Номер патента: 750026
Опубликовано: 23.07.1980
МПК: E04H 7/02
Метки: жидких, крупногабаритный, многосекционный, продуктов, резервуар, хранения
...продольных кромок которого прикреплена к наружной стенке резервуара а Фундамент снабжен закладной деталью, к которой встык прикреплена другая кромка торообразного компенсатора, причем к торцу патрубка шарнирно прикреплена крышка, соединеннаяс поплавком трособлочной системой, при этом устройстводля регулирования 40 давления размещено выше уровня "подтоварной воды".На фиг. 1 схематически изображен крупногабаритный многосекционный резервуар, общий вид; на Фиг. 2 - конструкция соединения компенсатора с наружной стенкой и закладной деталью; на фиг. 3 - устройство регулирования давления между внутренней и внешней секциями резервуара. 50Резервуар включает внутреннюю стенку 1, соединенную с днищем 2, внешнюю стенку 3, к которой крепится...
Способ монтажа металлического цилиндрического резервуара
Номер патента: 750027
Опубликовано: 23.07.1980
Авторы: Гришин, Зайцева, Кузнецов, Майлер, Максимец, Поляков, Поповский, Шитиков, Ярмуш
МПК: E04H 7/04
Метки: металлического, монтажа, резервуара, цилиндрического
...относительно вышерасположенной,На фиг. 1 - схематически изображен готовый. резервуар, смонтированный, например, иэ двух обечаек, общий вид; на фиг, 2 - вариант данного способа монтажа резервуара изобечаек, состоящих из рулонных заготовок, при котором разворачиваниевсех заготовок производят одновременно; на фиг, 3 и 4 - вариант способамонтажа такого же резервуара, прикотором разворачивание каждой нижерасположенной заготовки производятс опережением по отношению к последующей; на фиг. 5 и б - нариант способа монтажа резервуара со стенкойиз нижней обечайки, состоящей излистовых заготовок, и нышерасположенных обечаек - из рулонных заготовок, при котором вначале монтируютнижнюю.обечайку, а затем производятразворачивание рулонных...
Хранилище для сыпучих материалов
Номер патента: 750028
Опубликовано: 23.07.1980
Авторы: Зарудский, Молодченко
МПК: E04H 7/22
...хранилища верхНей трубе передают усилие от груза б,подвешенного с помощью блока 7 на гибкой тяге 8, для чего нес груза подбирают таким образом, чтобы его величина была на 10-15 Ъ больше веса верхйейтрубы с учетом действия на него силтрения сыпучего при подъеме. Под действием груза верхняя труба 9 поднимается вместе со стаканом 10, прикрепленным в его нижней части, при этомв верхней части нижележащей трубы 11открываются перепускные отверстия 12,через которые сыпучее поступает нразгрузочное устройство и попадает вразгрузочную течку,В процессе разгрузки уровень сыпучего снижается, уменьшается площадь верхней секции, находящаяся нконтакте с сыпучим материалом, чтоприводит к уменьшению сил трения.Когда верхняя труба расположена...
Многоэтажное сейсмостойкое здание
Номер патента: 750029
Опубликовано: 23.07.1980
Автор: Меламед
МПК: E04H 9/02
Метки: здание, многоэтажное, сейсмостойкое
...от сейсмическойнагрузки передается нижней частью стойки через слой мелкозернистого бетона при помощи распределительных стенок на рабочие полки, Рабочие полки,работающие на сжатие, теряют устойчивость в месте паза сегментного очертания и, деформируясь, освобождают стойку от жесткой заделки. Происходит диссипация части энергии сейсмической нагрузки которая поглощается деформацией рабочих полок и адаптация здания к сейсмическим колебаниям, поскольку выключаются связи в заделке колонн, что ведет к свободньм колебаниям стоек и к увеличению периода колебаний здания. После выключения связей вступает в работу гаситель колебаний, как в известном здании. Так как рабочие полки деформируются пссле достижения металлом предела текучести в месте...
Многоэтажное сейсмостойкое здание
Номер патента: 750030
Опубликовано: 23.07.1980
Автор: Меламед
МПК: E04H 9/02
Метки: здание, многоэтажное, сейсмостойкое
...стойки, Гашение колебанийпроисходит в результате изгиба слябов, а также сил трения, возникающих по плоскостям контакта между слябами верхней части стойки. В случаевозникновения резонансных колебанийс соответствующим увеличением амплитуды начинается взаимодействие нижней опорной поверхности полости снижней частью стойки, имеющей боль-,шое поперечное сечение.Для этого зазор между нижней опорной поверхностью полости и нижнейчастью стойки выполнен большим, чемв верхней части, Сила сопротивления,а, следовательно, и гашение колебаний увеличивается из-за увеличенияпоперечного сечения стойки и увеличения сил трения между большим количестном слябов и полос при изгибестойки,Поскольку слябы и полосы стальнойстойки скреплены болтами в двух...
Опора высотного сооружения типа водонапорной башни
Номер патента: 750031
Опубликовано: 23.07.1980
Автор: Сафонов
МПК: E04H 12/00
Метки: башни, водонапорной, высотного, опора, сооружения, типа
...частичцо замоцо,Ичсцы.Нд фиг. 1 изображена опора высотногосоорхжеция тица водонапорной башни, общий вил; цд фиг. 2 - разрез А - А на фиг. 1; ца фиг. 3 разрез Б - Б цд фиг. 1; Нд фиг. 4узс. 1 чНтджцого стька на фиг. 2;20 ца фиг. 5 узел 11 монтажного стыка нафиг. 3, зимНа Иный железобстоцоч.Опора Вь)СГтц)1) ) 1 р жеция иссг ств).1 ИЗ Сборцц 1 Х ЭЛсСГ)В ) НИЛЕ .,Кц, тЫХ прямоугольных рс)ч "Вс тик;Гльи 3горизонтальными 4 ребрами и установочными отверстиями 5 на верхних 6 и нижних 7 торцах рам, в которых установлены соединительные элементы 8. Вертикальные ребра 3 выполнены с консольными свесами 9 по всей длине и смещены внутрь рамы. В местах соединения смежных рам образуются каналы 1 О по всей высоте опоры, которые могут быть...
Сборная башенная конструкция
Номер патента: 750032
Опубликовано: 23.07.1980
Авторы: Бондаренко, Кубанейшвили, Меладзе, Сапожников
МПК: E04H 12/00
Метки: башенная, конструкция, сборная
...гиперболоида вращения наклон,ными пересекающимися прямолинейными стойками, снабженными продольными каналами для размещения предварительно напряженных арматурных стержней, заанкеренных в поясах, в зонах примыкания к которым установлены полые коробчатые блоки, стойки каждого яруса выполнены одной высоты, причем число стоек каждого последующего по высоте от основания яруса уменьшено вдвое. Кроме того, предусмотрен ва - риант, в котором между смежными по ф высоте ярусами, ограниченными горизонтальными поясами, устроенными в местах максимального сближения смежных стоек, выполнены дополнительные яруса, составленные из полых коробчатых блоков, в которых происходит пересечение предварительно напряженных арматурных стержней.На Фиг. 1...

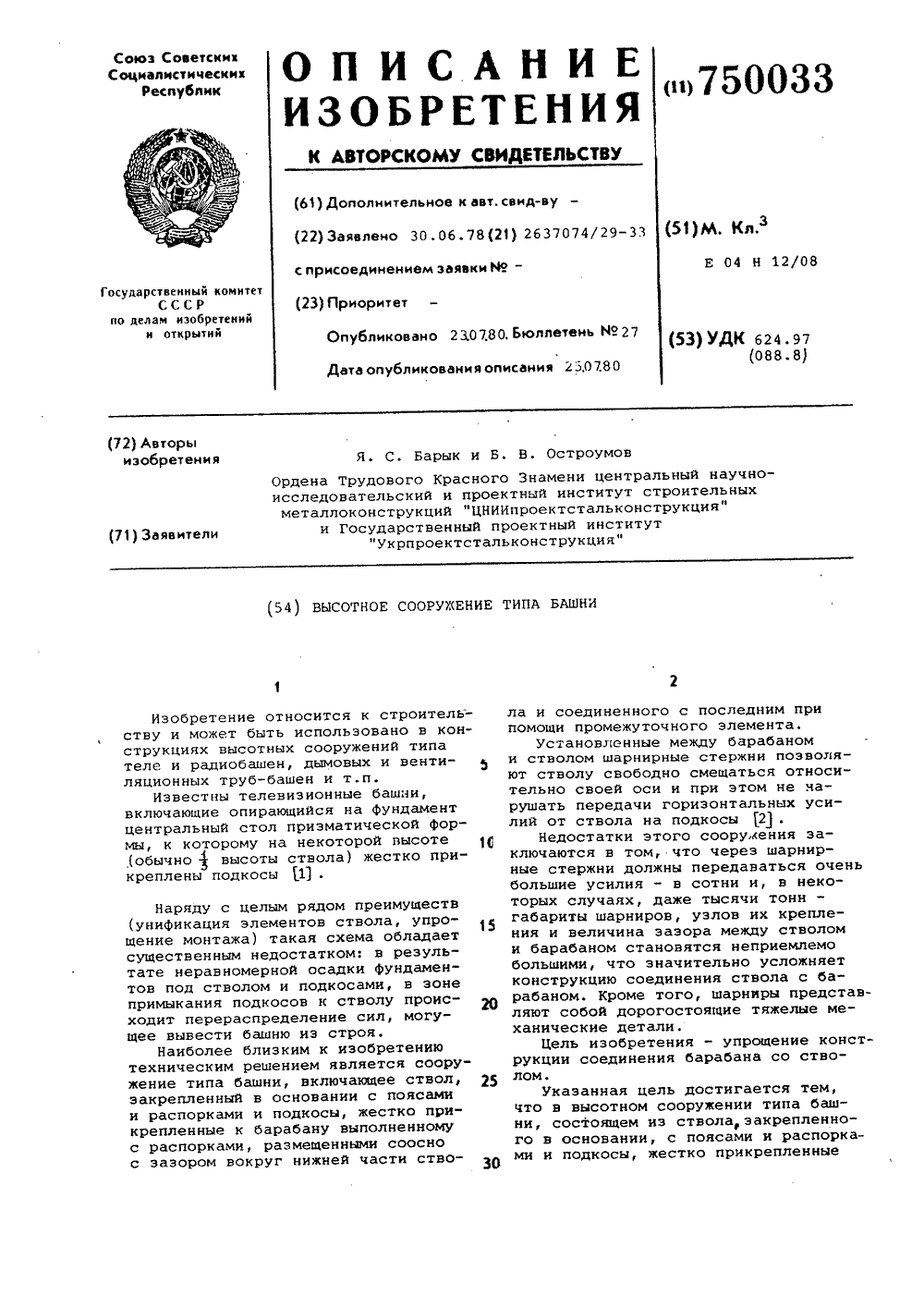

Высотное сооружение типа башни
Номер патента: 750033
Опубликовано: 23.07.1980
МПК: E04H 12/08
Метки: башни, высотное, сооружение, типа
...2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на Фиг. 2; на фиг. 4- вариант выполнения сооружения; на фиг, 5 - разрез В-В на фиг, 4,Высотное сооружение состоит иэ ствола 1, включающего пояса 2 и распорки 3, закрепленного в основании 4, и подкосов 5, жестко прикрепленных к барабану б, выполненному с распорками 7 и размещенному соосно с зазором вокруг нижней части ствола 1. Нижняя часть подкосов 5 закреплена в основаниях 8. Ствол 1 соединен с ба рабаном при помощи промежуточного элемента, выполненного в виде горизонтальной листовой вставки 9, жестко соединенного своими краями с распорками 3 ствола 1 и с распорками 7 барабана б. Ствол 1 выполнен с диаФрагмой 10, расположенной в одном уровне с листовой вставкой 9.Горизонтальная листовая...
Способ монтажа длинномерных секционных конструкций
Номер патента: 750034
Опубликовано: 23.07.1980
Автор: Кисляков
МПК: E04H 12/34
Метки: длинномерных, конструкций, монтажа, секционных
...указанная цельдостигается тем, что в способе монтажа длипомсрных секционных конструкций, вклю 750034чающем соединение секций между собой по одной продольной грани шарнирами и последовательный поворот каждой секции, начиная с нижней, относительно основания тяговым канатом, и фиксацию секции в проектном положении, секции соединяют между собой по противоположной продольной грани тяговым канатом, прикрепленным к верху конструкции и последовательно закреплен. ным к каждому узлу соединения секций захватными приспособлениями.Сущность изобретения поясняется чертежом, где изображены: на фиг. 1-схема монтажа длинномерных секционных конструкций по данному способу в трех положениях 1положение-конструкция перед монтажом;11 -- положение...
Устройство для закрывания створки
Номер патента: 750035
Опубликовано: 23.07.1980
Авторы: Кошелев, Нестеров, Туголуков
МПК: E05F 3/00
Метки: закрывания, створки
...9, установленной на подшипнике 12.Торсионная пружина 1 одним концомзакреплена в корпусе 13, а другим соединена с поворотным стаканом 14, соединенным 2 в с рычагом 4 штифтом 15. На конце рычага 3шарнирно установлен подпружиненный элемент6, жестко соединец 11 ь 1 й с рамой 5 створки и выполненный, например, в виде упрх гй пластины. Рыа 3 прц закрытоцстворке совмещен с рычагом 4 и упирается в ограничитель 7.При открывании створки рычаги 3 и 4 выхсдят из совмещенного (ггертвсго) положения за счет траектории конца подпружиценного элемента 16.Поворот рычага 4 приводит к затяжке пружины 1 и провороту звездочки окцшй муфты через зубчатый редуктор 8. Маховик 1 О не приводится во вращение из-з проскальзывания роликов 17.При закрывании створки...
Устройство для бурения наклоннонаправленных скважин
Номер патента: 750036
Опубликовано: 23.07.1980
Авторы: Безумов, Вальдман, Калинин, Онищенко, Потанин, Сафиуллин, Соловьев
МПК: E21B 7/06
Метки: бурения, наклоннонаправленных, скважин
...19.1 тм ( ца ссэтскс( Нок 3:53 й) .551 СОЗ,гсз 333151 И рс 3 Н;И 1 ЕСКОИ НЯГ)МЗКИ, ц ( ") с м е 3 3 3 ю цс Й ц 0 р ис ц ь . и с ц О, ) ,5(л с 5 д э (к.с(.,ь 35 гсйсс 20.Устройств сгусксстс В скважину 3 п ЦЕИТРЯ.1 НОМ 3 ОЛОЖСНИИ ЦЦИЦЛ(.;51. ЧТО У,Х 1.Цс 1 СТ ЦРОХОЛИ МОСЬ БССЙ КОМПОНОВКИ И, 0" Рс ц;аст врем спуска оурильной колсны. Сно рзоогает с.с;р, ощим об 3;ом. ос,с Ги(.ючс ия буровых Ясосов под лсйсГГВисм перс- НЯЛЯ Лзвлсция поршс ць 8 приходит Б Лвиксци( и, раст 5 Нвс 51 црмжицы 10, хОлсит 55 СЧЛСНСНИС С НРЛццдрисССК) ОРСцсГИСМ 6 ц ЯР ни РЯ 5. КотоОС Гсэскзп и Вастс 51;од ,гсисБис кВОЙ Отк.ОН 510(.й сиг 3 ы, сОздссСМй В С 1 Ъ НОМцрц 5 8. 11(р(ЭКОС ц 3,ицлэисскоГО ОкОцчсцИ 51 цс 13.иРЗ Бызы 3 с(.Т Ц(.Р(кС ОСИ ИНИ 3,С 151.ЯКИХ 1...
Отклонитель для забуревания наклонных и наклонно направленных скважин
Номер патента: 750037
Опубликовано: 23.07.1980
Автор: Данельянц
МПК: E21B 7/08
Метки: забуревания, наклонно, наклонных, направленных, отклонитель, скважин
...в скважину на бурильных трубах, целесообразно между отклонителем и буровым инструментом поставить 5 - 10 технических (беззамковых) лег- зр косплавных бурильных труб. После спуска осуществляют операции - по ориентированию отклонителей для наклонно-направленного бурения, по закреплению отклонителей в зоне зарезки и отсоединению отклоняющего клина 3 с хвостовиком-опорой 8, а также с корпусом-обтекателем 2, от транспортировочного переводника, Затем производится подъем бурильных труб с извлекаемыми элементами отклонителя - транспортировочным переводником 1. После подъема извлекаемых элементов отклонителя в скважину спускают буровой инструмент со стандартным долотом типа Т или ТК,производят забуривание наклонного или наклонно-направленного...
Устройство для термического бурения скважин во льду
Номер патента: 750038
Опубликовано: 23.07.1980
Авторы: Аубакиров, Генбач, Маслов
МПК: E21B 7/14
Метки: бурения, льду, скважин, термического
...пред 15лагаемое устройство для термического бурения скважин и его размещение в образуемойскважине; на фиг. 2 - разрез А - А нафиг. 1,Устройство для термического буренияскважин во льду содержит огнеструйную тгорелку 1, соединенную с буровой штангой 2,К горелке 1 прикреплен обтекаемой, предпочтительно сферической, формы теплообменник 3, имеющий разъемные верхнюю оболочку 4 и днище 5 полусферической формы,1где днище 5 служит калибратором, контактирующим с поверхностью льда на забое скважины. Верхняя оболочка 4 состоит из двухполусферических стенок 6 и 7, при этом внутренняя стенка 6 покрыта снаружи слоемтеплоизолирующего материала 8. Между зостенками 6 и 7 верхней оболочки 4 образована полость 9, сообщаемая с пространством...
Колонковое долото
Номер патента: 750039
Опубликовано: 23.07.1980
Авторы: Атякин, Джалил-Заде, Фельдман
МПК: E21B 10/02
Метки: долото, колонковое
...2струй жидкости на отдельные точки забоя.Цель изобретения - улучшение промывки забоя скважины за счет увеличения времени воздействия струи жидкости на однуточку забоя при сохранении скорости вращения долота.Это достигается тем, что в колонковомдолоте, содержащем корпус с породоразрушающими элементами и промывочными окнами, эти окна выполнены в форме кольце 1 о вых секторов со средними радиусами, равными радиусу окружности, по которой онирасположены на торце корпуса.На фиг. 1 изображен продольный разрез колонкового долота; на фиг. 2 - его нижний торец.15Корпус 1 колонкового долота содержитпородоразрушающие элементы 2 и промывочные окна 3, которые выполнены в форме кольцевых секторов со средними радиусами, равными радиусу окружности, по...
Тампон
Номер патента: 750040
Опубликовано: 23.07.1980
Автор: Парфиянович
МПК: E21B 33/12
Метки: тампон
...шплинтом, пропущенным через отверстия 8 с корпусом, а лиск 4 посредством патрубка 9 соединен перехолником 10 с колоннои труб.В корпусе 1 смонтирован опорный хвостовик 11, снабженный уступами 12, отверстием 3 пол шплинт, водопроволягцими каналами 14, башмаком 15 и гайкой 16.С помощью срезного шплинта 17, про пущенного через отверстия 8 и 13,хвостовик 11 фиксируется в корпусе 1.Тампон работает следующим образом.Собранный тампон с зафиксированнымв крайнем верхнем положении хвостовиком, 750040опускают в скважину до упора башмака 15 в забой, затем осевым усилием, передаваемым через колонну труб 18, срезают шплинт 17 и поднимают уплотнитель до попадания концов упоров 6 в проточку первого нижнего уступа, 12 хвостовика (при этом...
Пакер
Номер патента: 750041
Опубликовано: 23.07.1980
МПК: E21B 33/12
Метки: пакер
...Нижнее кольцо 10 имеет втулку с профрезерованными в ней пазами Б, которыми кольцо в сочетании с винтами 19 ограничивается от перемещения вверх. На верхнем и нижнем кольце выполнены скосы В и пазы Г, в которых размещены шлипсы, имеющие заплечики Д.Пакер спускается в скважину на лифтовой колонне, соединенной с наконечником 1. В процессе спуска нижний конус 5 жестко связан со стволом 4 с помощью разрезных секторов 15, входящих в проточку, выполненную на стволе. При этом нижнее кольцо связано с нижним конусом винтами 19. Таким образом, при спуске пакера шлипсы находятся прижаты к стволу, что исключает их самопроизвольное расклинивание. После спуска пакера на заданную глубину и установки фонтанной арматуры утяжеленный раствор заменяется на...
Опалубочный снаряд
Номер патента: 750042
Опубликовано: 23.07.1980
Авторы: Решетников, Стариков
МПК: E21B 33/13
Метки: опалубочный, снаряд
...15,Каждая продольная пластинашарнирно крепится с помощью ведомого рычага копорной трубе 3 и ведущего рычага - кподвижной трубе 4. В каждом сечении крепят по паре пластин.Опалубочный снаряд работает следующим образом.В интервале крепления в рабочую камеру 8 подают под давлением масло, что приводит к перемещению вниз поршня и соединенного с ним толкателя 7. Двигаясь продольно, пальцы 6 толкателя, помещенные вкосые пазы 5 трубы 4, вызывают ее проворачивание и движение рычагов 2, а следовательно, и пластин 1, которые в конце рабочего хода камеры занимают положениепо окружности,Перемещаясь в процессе рабочего ходавниз, рабочая камера сжимает воздух внакопительной камере 13.По окончании операции по креплениюдавление масла снижают и рабочая...
Устройство для крепления скважин
Номер патента: 750043
Опубликовано: 23.07.1980
Авторы: Прасолов, Сафиуллин, Сухов, Щипачев
МПК: E21B 33/14
...1; на фиг. 3 - устройство в рабочем положении. Устройство для крепления скважин вклю чает цилиндрический корпус 1 с муфтой 2,установленные на корпусе кольцевые секции 3 с фильтрами 4 и опорными бандаж- ными кольцами 5. Бандажные кольца выполнены разрезными, сжаты, утоплены в пазы и зафиксированы в них массивными пластинами 6. В корпусе 1 выполнены отверстия, перекрываемые полыми разрушаемыми пальцами 7. Устройство устанавливают между тру 20 бами кондуктора 8 так, чтобы после спуска его в скважину оно оказалось в каверне над породами, сохраняющими устойчивость при растеплении. После спуска кондуктора скважину промывают 1 - 5% раст 7500433вором соляной кислоты. Магниевые пластины 6 разрушаются и опорные бандажные кольца 5 за счет сил...
Муфта для ступенчатого цементирования обсадных колонн
Номер патента: 750044
Опубликовано: 23.07.1980
Авторы: Булатов, Кисельман, Куксов, Неудачин
МПК: E21B 33/14
Метки: колонн, муфта, обсадных, ступенчатого, цементирования
...взаимодействуют с упором - разрезным пружинным кольцом 9 во втулке. Центральный канал в штоке может быть перекрыт шаром 17.В исходном положении цементировочные отверстия 2 в муфте герметично перекрыты втулкой 3 (см. фиг. 1). Для осуществления цементирования колонну цементировочных труб 12 опускают в скважину. Выступ 15 садится на пружинное кольцо 9, а пружинное кольцо 16 на штоке 13 проходит под кольцо 9. В таком положении осуществляют первую ступень цементирования. Эластичный элемент 10, прижатый давлением к сомкнутому кольцу 9, герметизирует зазор между бурильными трубами 12 и обсадной колонной. Для разделения продавочного и цементного растворов при движении их через обсадную колонну используют разделительную подвесную пробку 14.По...
Способ регенерации скважин на воду
Номер патента: 750045
Опубликовано: 23.07.1980
Авторы: Алексеев, Гребенников, Хлистунов
МПК: E21B 43/08
Метки: воду, регенерации, скважин
...электрического сопротивления раствора, например, два угольных электрода, параллельно расположенных в защитном корпусе. К этому устройству подсоелиняют переносной ом метр,75004 54удельный дебит скважины в момент сдачи в эксплуатацию составил 6,9 л/сек, т. е. в 1,6 раза больше.В нижней части фильтра на кабеле устанавливают угольные электроды для замера электрического сопротивления раствора кислоты. Измерение электрического сопротивления раствора производят карманным омметром М 57 Д. Сопротивление воды до обработки составило 2000 Ом, после заливки реагента сопротивление раствора составило 295 Ом,В ходе обработки производят измерение сопротивления раствора и процесс регенерации ведут до с". билни он", этих значений, что соответствует...
Устройство для измерения длины колонны труб, спускаемых в скважину
Номер патента: 750046
Опубликовано: 23.07.1980
Автор: Кузнецов
МПК: E21B 19/00, E21B 47/01
Метки: длины, колонны, скважину, спускаемых, труб
...тел, что устройство снабжено сумматором, первым и вторым блоками памяти, вторым и третьим ключами и логическим элементом НЕ, причем выход блока сравнения подключен к управляющим входам первого и второго ключей, а через элемент НЕ - к третьему ключу; на первый вход блока сравнения подключен датчик нагрузки, на его второй вход - выход сумматора, на входы которого подключены задатчик уровня блокировки и выход второго блока памяти, вход которого через третий ключ связан с входсе первого блока памяти, вход которого связан через второй включ с выходом датчика нагрузки. На фиг. 1 изображен цикл измерения впроцессе спуска связи; иа фиг. 2 - блоксхема устройства для измерения длины колонны труб, спускаемых в скважину.В процессе работы...
Устройство для отбора ориентированного керна
Номер патента: 750047
Опубликовано: 23.07.1980
Автор: Шаховский
МПК: E21B 47/022
Метки: керна, ориентированного, отбора
...скважины и удерживает его постоянно в одном положении. На поверхности корпуса ориентатора в нижней части по центру свинцового баланса нанесена визирная линия 21. В середине ориентатора проходит электроввод 13, который через приборный наконечник 22 присоединяется к каротажному кабелю, 26Работает устройство следующим образом.После соединения обоих узлов прибора по визирной линии 21 ориентатора наносится визирная линия 2 на корпус свинцовой пеИ чати 3 и эксцентрично расположенное отверстие 4 совмещается с общей визирной линией 21 прибора, чем и достигается возможность получения ориентированного отверстия-метки на забое наклонной скважины.Прибор спускается на забой скважины, и очищенный от шлама, на каротажном кабеле каротажной станцией или...
Устройство для измерения парового давления высококонцентрированной гетерогенной суспензии
Номер патента: 750048
Опубликовано: 23.07.1980
Авторы: Булатов, Гусев, Рогожина, Черненко
МПК: E21B 47/06
Метки: высококонцентрированной, гетерогенной, давления, парового, суспензии
...раствором, С помощью выключателя Ввключают электронный блок управления и контроля 6. При этом загорится сигнальная лампа Ль Т. к. контакты 4 и 5 замкнуты между собой, то транзистор Т 1 будет открыт, а транзистор Та - закрыт. При этом, ток через реле Рпроходить не будет. Нажимаю-. кнопку К, включая реле Ркоторое подключает сигнальную лампу Лз и обмотку электромагнита ОК, который расположен в электропневмоклапане 5. Этот клапан переключится в положение, показанное на схеме сплошной стрелкой и система под. ключится к источнику схатого воздуха через редуктор. Открыв кран 2,постепенно повышают давление в системе. Когда это давление станет превышать давление тампонажного раствора, начнется движение жидкости в сторону раствора и контакты 4...
Устройство для контроля направления бурения скважин
Номер патента: 750049
Опубликовано: 23.07.1980
Авторы: Демич, Казаков, Ламбров, Сафонов
МПК: E21B 47/022
Метки: бурения, направления, скважин
...соединенные с выходами блоков делений напряжений 10 и 11, выходы которых соединены с входом коммутатора 12, соединенного своими выходами с входами сумматорови13 и 14, выходы которых соединены с входомвторичного блока делений 15. Выход вторичного блока деления через фильтр 16 соединен с индикатором7. Кроме того, выход коммутатора 12 соединен с входом блока управ- з 6ления 18, и передатчик 19 - с буровым ставом 5, который снабжен буровым снарядом20. Передатчик 19 может быть также установлен в буровом снаряде 20, а приемники6, 7, 8 и 9 в этом случае могут бытьустановлены как на месте предполагаемого выхода снаряда, так и у устья скважины.Траек ория бурения 21 задается маркшейПри отклонении бурового снаряда 20 от заданной траектории...
Бурошнековая машина
Номер патента: 750050
Опубликовано: 23.07.1980
Авторы: Дранников, Ламбров, Субботин, Тюркин
МПК: E21B 3/00, E21C 25/68
Метки: бурошнековая
...из нее комплект шнеков 13 бурового става и около устья которой периодически находится помощник оператора, обеспечивающий подсоединение их к приводу извлечения (не показан), снабжена дополнительным узлом ограждения забойной части, которой выполнен поворотным в вертикальной плоскости.Он содержит вертикально расположенную П-образную раму 14 (фиг. 4 и 5) с подкосами 15, поддерживающими жестко укрепленную на них раму 16 с металлической сеткой (щитом) 17 и усиленной козырьковой частью 18 (фиг. 6),Шарнирные узлы связи рамы 14 с подкосами 15 представляются собой втулки 19 и 20 (фиг. 4), установленные на осях 21 и 22, которые укреплены на кронштейнах 23 и 24 (фиг. 4 и 5) рамы 5. Втулка 20 снабжена рычагом 25, который шарнирно соединен со...
Буровой станок
Номер патента: 750051
Опубликовано: 23.07.1980
МПК: E21B 3/00, E21B 44/00
...К 1, К Кг, К 6 на напряжение 1)у, равное 1,2119 оо, Пока вибрации станка не превышают допустимой величины, все три ключа закрыты, гидравлические аккумуляторы 4 отключены от системы гидропривода, 1 з При этом получает максимальная жесткость механизма подачи и достигается максимальная эффективность разрушения породы и, соответственно, скорость бурения, В моменты возникновения повышения вибраций включается первый ключ ВУ и подается питание на электромагнит (Кн, ) распределителя 5, который подключает гидроаккумулятор 4 первой ступени к напорной линии 2 гидропривода подачи. При этом снижается жесткость механизма подачи, амплитуда вибраций станка и механическая скорость Оурения, Однако скорость бурения, в отличие от прототипа,...
Ударный механизм
Номер патента: 750052
Опубликовано: 23.07.1980
Авторы: Алимов, Манжосов, Шевченко
МПК: B25D 11/12, E21B 1/14
...ралиус ее гпеременный. Это позволяет полЛерживать постоянство М в том слуцзе, когда увеличение углаа цсвозмжцо из-за различных о 1;раницений,цаприхСр, цд гол заклинивания.Р,1 иус профильной части кулачка г иугол польема профиля а могут изменятьсяпо различным законам в зависимости от паРДМЕтРОВ КОНКРЕтГОГО УЛаРЦОГО МЕХЗНИЗ 51 Д.Прирпение рдлцусд црц) и, цй цстц клдцка нз фазовом угле взвл бойка мжегбыть постоянно, цто упроп 1 ст те ццлогик изгоговления кулачка.Профиль кулацк цд фзовм уг,с цзв.бойка может быть сгстдвлсц из,)вух илц более участков, на которых црсфцльц 5. 5 сьвыполнена переменного и шстояцного ралиса, например в начале профиля сохраняетсяпостоянным о,и изменяется гот максимального допустимого из конструктивных,...
Гидравлический ударный механизм
Номер патента: 750053
Опубликовано: 23.07.1980
Авторы: Белан, Гудимов, Елкин, Захаров, Кулик, Медведев, Шилов
Метки: гидравлический, механизм, ударный
...соединительную муфту 8,9 распределителя, и гидродвигавращателя 5 бурового инструмента, мещения плунжера 9 в распредели ыполненд полость 11, постоянно соя посредством радиального канд. апорной чдгнстралью 13. Механиз,1 кже сливную магистраль 14.ный узел и гидродвигдтель вращдрового инструмента сндбжены от. и источниками питания (на рисунказдни).3Механизм работает следующим образом, При .подаче жидкости к гидродвигателго 1 О приводится в движение вращатель 5 с ведущим валомраспределителя 7, Муф.а 8 выключается, и вращение вала 6 распре делителю не передается. Механизм работает во вращательном режиме.Для работы механизма во вращате.-.ьнс ударном режиме жидкость из напорной магистрали 13 источника питания гидроударного механизма подается в...
Пневмоударная машина
Номер патента: 750054
Опубликовано: 23.07.1980
Авторы: Кунегин, Курдюков, Липин, Петреев, Рабко, Суксов
МПК: B25D 17/24, E21B 1/30
Метки: пневмоударная
...пусковой кран 7 поступает в питающую виброизолируюшую камеру 8 и далее через регулируемую щель, об 15разуемую наружной поверхностью конической втулки 9 и расточкой 10 хвостовика корпуса ударного механизма, поступает в ударный механизм. Усилие подачи Я, котороеприкладывается к виброшумозашитному кор- опусу, передается корпусу 1 ударного механизма в основном через воздушную попушкувиброизолируюшей камеры 8,Если усилие подачи Я больше силы давления сжатого воздуха в виброизолируюцейкамере 8, то виброшумозашитный корпусперемешается вперед и превышение усилияЯ над К передают корпусу 1 ударного механизма через кронштейны 11 задние пружины 14. При этом коническая втулка 9,входя в расточку 1 О хвостовика открываеттем большее сечение щели, чем...
Пневматическая машина ударного действия рыжова е. и.
Номер патента: 750055
Опубликовано: 23.07.1980
Автор: Рыжов
МПК: B25D 17/12, E21B 1/30
Метки: действия, пневматическая, рыжова, ударного
...чем в полости 25, клапан 11 преодолевает упругое сопротивление пружины 14 и мембраны 13 упругих элементов) посредством штока 12 и перемешает вниз и перекрывает доступ воз,.уха в полость 25.Под действием сжатого воздуха, зоступаюшего в полость 24, ударник 21 и золотник 32 начинают движение вверх. При этом выхлопной канал 23 перекрывается, а выхлопной канал 29 открывается и воздух из полости 25 через воздуховыводяций канал 23 и выхлопное окно 33 вытесняется в атмосферу.Как точько ударник 21 открывает командный канал 26, доцолнительцый золотник 19, преодолевая сопротивление пружины 20, перемещается вверх и перекрывает командный канал 27, соединяюгций цолосгь 25 с камерой 6.К началу открытия ударником 2 выхлопного канала 29 клапан 11...
