Патенты опубликованные 23.07.1980

Номер патента: 749601

Опубликовано: 23.07.1980

Авторы: Бринев, Денисов, Оленев, Феоктистов

МПК: B23K 31/06

Метки: кольцевых, неповоротных, сборки, сварки, стыков

...20, каналы 28 и 29 в коллекторе 19 и проходное отверстие 30.зоДля защиты свариваемых деталей предусмотрена подача аргона в рабочую зону и на их внешние поверхности. Для этого к кронштейну 3 подведен трубопровод 31, в подвижной траверсе 3 для прохода аргона имеются каналы 32 и 33, а во вкладышах 6 отверстия 34 с каналами 35 - 38,Устройство работает следующим образом.Для сварки трубы 39 и фланца 40 под.готавливают вкладыш 6 и сменный вкладыш 4 в соответствии с размерами свариваемых деталей. Устанавливают трубу 39 во вкладыш 6 и вводят в нее заглушку 41, которая ограничивает емкость 42 рабочей зоны - область сварного шва, предотвращая утечку оргона.В заглушке 41 имеются отверстия 42 для выхода избыточного газа после проведения...

Номер патента: 749602

Опубликовано: 23.07.1980

Авторы: Баркан, Королев, Шапиро

МПК: B23K 31/10

Метки: дуговой

...Р и из Е в Г и т, д. При выплавке канавок 8 шириной В и глубиной Л между канавками получают не- прорезанные участки шириной Ь, на наружной поверхности которых откладывают металл, выплавленный из канавок 8,Область, обработанная плазменной дугой, заштрихована в виде двух прямоугольников (см. фиг, 1) . При такой схеме перемещения плазменной дуги длину участка про 15 20 25 50 35 40 45 дольного перемещения, а также ширину рабочего участка ( Ь + Ь) принимают равными между собой, При направлении плазменной дуги из точки У в точку А траекторию ее перемещения принимают как зеркальное отображение траектории перемещения плазменной дуги из точки А в точку 1, т. е. если первая дуга обеспечивает съем обрабатываемого металла в направлении слева...

Номер патента: 749603

Опубликовано: 23.07.1980

Авторы: Виноградова, Киселев, Лепехин

МПК: B23K 35/362

Метки: сварки, сплавов, титана, флюс

...в предложенном составе усиливает склонность металла шва к дисперсному твердению, способствует большей устойчивости металла шва против разупрочнения и, кроме того, нейтрализует49603При сварке флюс-паст наносят на предварительно очищенную и обезжиренную поверхность на расстоянии 10 - 15 мм от кромок с двух сторон мягкой волосяной щеткой, предварительно обезжиренной.Сварку осуществляют после полного испарения спирта. Сварку сплава ВТтолщиной в 2 мм без разделки кромок производят на следующих режимах:,1 ед. = 95 - 11 ОА1 = 10 - 12 ВЪ = 18 - 9 м/чПосле обкатки сварных обечаек с газопламенным нагревом трещин в сварном шве не обнаружено. Содержание кислорода снижается от 0,22 до 0,15%.Введение в состав флюса двуокиси циркония...

Номер патента: 749604

Опубликовано: 23.07.1980

Авторы: Левин, Малышев, Мочалов, Сиднев, Эпштейн

МПК: B23K 37/00

Метки: конических, крупногабаритных, сварных, цилиндрических

...25 с устройством, установленным на центральной колонне, например лазерным 26,для проверки горизонтальности верхнейкромки обечайки 27, а также крытой галлереей 28 для перехода внутрь установки кпульту управления и на внутренние монтажные площадки лестничными маршами 29,расположенными на тележках, для подъемана наружные монтажные площадки, трапами 30 и 31 для подъема к пульту управленияи непосредственно на внутренние монтажныеплощадки и кроме этого, раздвижной лестницей 32, установленной на одной из наружных монтажных площадок для подъема нараспорное кольцо 33 с целью строповки секции.Кроме того, установка имеет устройстводля замера диаметра расстановки тележек,ограждения, систему блокировки и т, д. (на чертеже не...

Номер патента: 749605

Опубликовано: 23.07.1980

Авторы: Авцин, Долгов, Кудряшов, Милехин, Сушков, Яровинский

МПК: B23K 37/02

Метки: вварки, конструкцию, криволинейных, оболочковую, элементов

...качения 7.Дополнительный привод вращения мундштука 4 с механизмом 5 присадочной проволоки сварочной головки выполнен в виде червячного редуктора 8, на выходномвалу которого закреплены круговая направляюшая 9 и зубчатый сектор 10, обеспечиваюшие наклон мундштука с механизмомподачи присадочной проволоки, Червячныйредуктор кинематически связан с электродвигателем 11 через редуктор 12, выходнаяшестерня которого 13 зацеплена с зубчатым сектором 10.Механизм вращения консоли 1 выполненв виде приводной червячной передачи 14.Для установки устройства на ввариваемом элементе 15 или на изделии 16 применяется штанга 17. При невозможности установки на изделии или ввариваемом элементе устройство может быть установлено, например, на консоли сварочного...

Номер патента: 749606

Опубликовано: 23.07.1980

Авторы: Джунусбекова, Овчинников, Рунков, Секретов, Тесля-Тесленко, Тупицин

МПК: B23K 37/04

Метки: линия, плоскостных, поточная, сборки, сварки, ферм

...пневмоцилиндр 11, сжимающий пружины 12, Рольганг вместе с раскосами опускается и раскос своими концами ложится на ложементы 6 между ограничителями 7. В это время аналогично работают противоположные рольганги. После укладыки обоих раскосов цепной транспортер 1 вместе с уложенными раскосами передвигается на шаг, равный шагу расположения узлов фермы, отключается пневмоцилиндр 11 и пружины 12 возвращают роль- ганг в исходное положение. Операция повторяется.По мере укладки ориентированные один относительно другого раскосы перемещаются на цепном транспортере и подходят к установкам офланцовки поясов. Работает установка следующим образом.Мостовым краном на стеллаж 13 укладывается пакет заготовок верхнего пояса. Со стеллажа заготовки...

Номер патента: 749607

Опубликовано: 23.07.1980

Авторы: Бирючинский, Всеволодский, Голубев, Патон, Романов, Сурков, Терещенко, Фишкис

МПК: B23K 37/04

Метки: балок, линия, поточная, сварных

...для перегрузки изделий с шагового транспортера к сварочной установкеи обратно на шаговый транспортер, их расположение и чередование могут быть различными в зависимости от сложности изделияи принятого технологического процесса.Количество сварочных установок, работающих одновременно при изготовлении одного типа балок, определяется технологическим процессом и задается программой, предусмотренной схемой управления линии.Устройство выгрузки готовых балок содержит клещевой захват 37, особенностьюкоторых является то, что рычаги клещевыхзахватов имеют ограничители хода и изделие не зажимают.Захват 38 по конструкции аналогичен вышеописанному и служит для съема изделияс тележки и подачи его на технический контроль.Устройство 8 выгрузки...

Номер патента: 749608

Опубликовано: 23.07.1980

Авторы: Дубинский, Котляркер, Орехов, Ялкут

МПК: B23K 37/04

Метки: балок, двутавровых, сборки, сварку

...22 смонтирована с возможностью перемещения в направлении, параллельном основанию 1, для чего ролики 22 установлены на поворотных рычагах 23, связанных между собой тягами 24. Каждая тяга 24 серьгой 25 связана с гайкой 26, взаимодействующей с винтом 27, вращаемым двигателем 28.Также на стойке 21 тележки 14 установлены в ряд не регулируемые по высоте опорные ролики 3 для стенки 4. Упор 10 каждого рычага 9 со стороны, противоположной размещению на нем бокового торца полки 6, выполнен с криволинейным профилем, взаимодействующим с боковым торцом стенки 4. На основании 1 размещена кинематически связанная с тележкой 14 каретка 29 с дополнительными опорными роликами 30 под стенку, размещенными симметрично между двумя рядами не регулируемых по...

Номер патента: 749609

Опубликовано: 23.07.1980

Авторы: Бреславский, Быков, Вильчинский, Гусев

МПК: B23K 37/04

Метки: кантователь, кольцевой

...двумя узлами - основным 5 и дополнительным 6 зажима изделия, выполненными в виде прижимных опор 7, расположенными попарно по обе стороны зева кольца 3 и соединенными при помощи возвратных пружин 8, пружин-демпферов 9 с толкателями 10.Привод узла зажима изделия выполнен в виде силового цилиндра, корпус 11 которого закреплен на основании, а шток 12 оснащен ступенчатым ползуном 13, опор- ф ная поверхность которого выполнена по радиусу, соответствующему внутренней поверхности обоймы 1.В обойме 1 выполнено радиальное отверстие, в. котором установлен с возможностью перемещения ползун 13, а на внутренней поверхности выполнены на полуокружности пазы 14 и канавка 15, ограниченная этими пазами.Кольцевой кантователь работает следующим образом.рВ...

Номер патента: 749610

Опубликовано: 23.07.1980

Авторы: Бойцов, Иванов, Крачевский, Юрченко

МПК: B23K 37/04

Метки: сварки

...4 на трех колоннах 5.Каждая колонна 5 снабжена закрепленной на ней посредством шарнира 6 кареткой 7, с магнитной вставкой 8. Каретки 7 установлены с возможностью перемещения по одной из стен камеры, выполненной в виде магнитопроницаемой диафрагмы 9.Вне камеры на той же магнитопроницаемой диафрагме с возможностью перемещения установлены управляющие каретки 10, оснащенные магнитными вставками 11 и соединенные между собой координатным устройством (на чертеже не указано).Зажим 3 для изделия выполнен в виде разжимных губок, снабженных соленоидом 12 и возвратной пружиной 13. Питание к соленоиду подается через герморазъем 14 в стенке камеры 1.Установка работает следующим образом.При разгерметизированной камере 1 свариваемая деталь...

Номер патента: 749611

Опубликовано: 23.07.1980

Авторы: Бережной, Лой

МПК: B23K 37/06

Метки: кольцевого, обратной, сварного, стороны, стыка, формирования, шва

...ручьем 37, припаянной к подкладке 38 и заполненной жидкостью .с высокой температурой испарения или легкоплавким металлом (сплавом), например сплав олова со свинцом, при креплен к стальной ленте 39 пластинами 40. Стальная лента 39 фиксируется от поперечного смещения на прижимах 4 пластинами 41. Вектор скорости сварки показан стрелкой. Зона сварки обозначена буквой С. Зазор, образуемый при превышении одной из стыкуемих кромок над другой, обозначен буквой К. При сварке поворотных стыков ось 22 центратора крепится и невращающейся штанге 42, а центратор 2 вращается вместе со свариваемыми изделиями 43 в направлении, противоположном вектору сварки. Для сварки стыков изделий различных диаметров длина двухзвенника должа быть переменной, т. е....

Номер патента: 749612

Опубликовано: 23.07.1980

Авторы: Белявский, Бенин

МПК: B23P 1/02

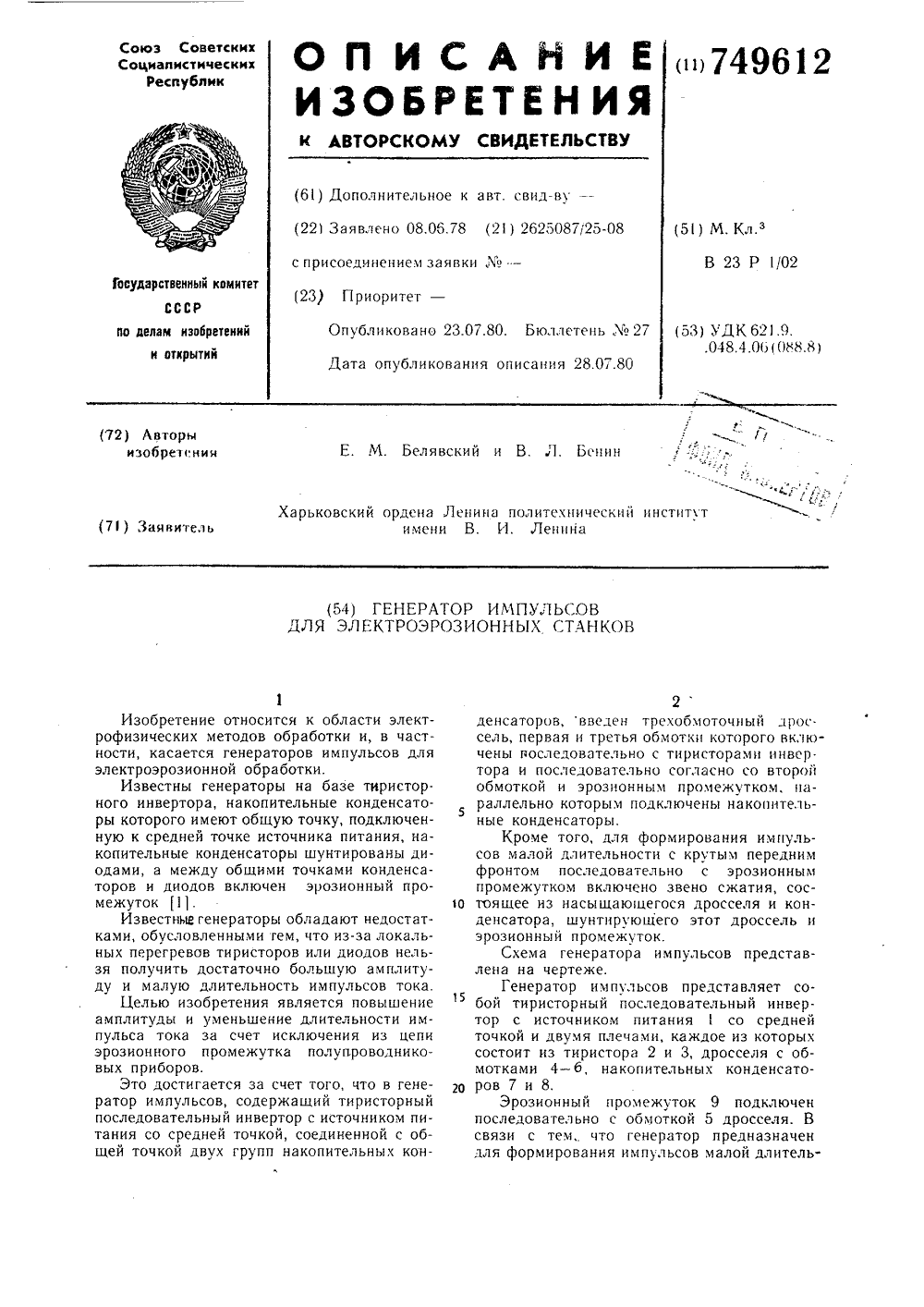

Метки: генератор, импульсов, станков, электроэрозионных

...в обмотке 5 дросселя и прикладывается между накопительными конденсаторами 7 и 8. Так как этонапряжение обратно по знаку, то оно в случае пробоя эрозионного промежутка вызывает небольшой обратный ток (его величина ограничена индуктивностью дросселя)либо не вызывает пробоя.В таком состоянии схема находится дотех пор, пока не насытится сердечник дросселя. Как только он насытится (накопительный конденсатор 8 к этому времени успевает перезарядиться) к эрозионному промежутку прикладывается напряжение равное сумме напряжений на накопительныхконденсаторах 7 и 8. Это напряжение вызывает пробой и создает ток эрозионногопромежутка. Причем, если в это время тиристор 2 не успел запереться, то этим током накопительные конденсаторы 7 и 8 также...

Номер патента: 749613

Опубликовано: 23.07.1980

Авторы: Васильев, Карпов

МПК: B23P 1/04

Метки: маркирования, электрохимического

...укреплен электрод-инструмент 9.В исходном положении вал 4 и шток 8под действием возвратных пружин 10 и 11 соответственно находятся в крайнем верхнем положении, причем электрод-инструмент 9 смачивается электролитом 7, а пружина 10 поджимает ванну 5 с поролоновой подушкой 6 к электроду-инструменту 9.Устройство работает следующим образом.20 Давление на ручку 12, закрепленную посредством оси 13 в корпусе 1, передается через толкатель 14 на вал 4, заставляя опускаться и перемещаться штифт по винтовым пазам втулки 2 и одновременно по74961 Формула изобретения Редактор А. Моть 1 льЗаказ 4405/4 ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород,...

Номер патента: 749614

Опубликовано: 23.07.1980

Авторы: Витлин, Зайцев, Карецкий

МПК: B23P 1/06

Метки: станок, электроконтактной

...из двух частей, одна из которыхжестко крепится к инструментальной головке и имеет упор 6, а другая жестко связана со шпинделем. Обе части кронштейна 5 соединены шарнирно при помощи оси 7,749614 Формула изобретения 11 фиг. Состав и Техред Тираж 1 осударст м изобр а, Ж - 3 атент,ель М. КлимовскаяК. Шуфрич Корректор Ю. Мак160 Г 1 одписноеенного комитета СССРетений и открытий5, Раушская наб., д. 4/5Ужгород, ул. Проектная, 4 нко едактор Л. Народнаяаказ 4517/9 ЦНИИПИ Гпо дела113035, Москв илиал ППП П зНа шпинделе 4 установлен фиксатор, содержащий электромагнит 8, якорь которогосвязан с тягой 9, пружину 10, защелку 11,закрепленную на оси 12. Силовая катушкаэлектромагнита включена в цепь источникапитания, к которому подключены электрод13 и...

Номер патента: 749615

Опубликовано: 23.07.1980

Авторы: Василенко, Вишняков

МПК: B23P 11/02

Метки: вал-втулка, натягом, сборки, типа

...2, приступают к установке втулки 1 на вал 2. При этом через находящийся в зазоре между втулкой 1 и нагревателем 4 промежуточный элемент 3 происходит постоянная передача тепла от нагревателя 4 ко втулке 1, что препятствует быстрому выравниванию температуры и уменьшению зазора между втулкой 1 и валом 2.После сборки втулки 1 и вала 2 и выравнивания температур соединяемых деталей, нагреватель удаляют вместе с промежуточным элементом 3.Осуществление способа иллюстрируется примером.На бериллиевый стержень у 67 мм, длиной 500 мм с натягом до 0,06 мм надевается чехол (охватывающая деталь) из не749615 Формула изобретения ЦНИИПИ Заказ 4405/4 Тираж 1160 ПодписноеФилиал ППП Патент, г. Ужгород, ул. Проектная, 4 ржавеющей стали, например, 08 Х 18 Н...

Номер патента: 749616

Опубликовано: 23.07.1980

Авторы: Веселов, Умнов, Яковлев

МПК: B23P 19/00, B25B 29/00

Метки: детали, заданных, координатах, размещения

...к ней других деталей устройства или изделий.Каждая из планок, как верхняя так и нижняя, отличается друг от друга величиной расстояния от оси симметрии выступов до оси симметрии планки.При шаге Т-образных пазов плиты, например в 20 мм, и при условии размещения деталей на плите по размерам, отличающимся между собой на целое число миллиметров, необходимо и достаточно иметь по 10 наименований планок 5 и 6 для обеспечения любого сочетания размерных цепей, устанавливаемых по координатам изделий с учетом габаритов самих планок.Изобретение, например, для установки гнездных частей колодок типа РПна стенке шкафа, используется следующим образом.Выбирается плита 1 по габариту, соответствующему размерам стенки 13 шкафа. Далее с четрежа берутся...

Номер патента: 749617

Опубликовано: 23.07.1980

Авторы: Михайлов, Моргун, Романко

МПК: B23P 19/02

Метки: задних, передних, ремонта, ступиц

...держатель 12 расположен в верхнем положении соосно с вертикально расположенными кронштейнами 7,. два других нижних держателя 12 расположены горизонтально и зафиксированы фиксаторами 11.В этом положении поочередно устанавливают в нижнее положение держатель 12 с помощью грузоподъемных средств, например кран-балки, ступицы 13 с тормозными барабанами 14 и крепят зажимами 16 и 17.Затем верхний держатель 12 поворачивают в горизонтальное положение, фиксируют и устанавливают в него третью ступицу 13 с тормозным барабаном 14 и закрепляют. Фиксаторы 5 освобождают, что обеспечивает держателям свободный поворот вокруг осей 8.В таком положении вал 2 с кронштейнами 7 и держателями 12 ступиц 13 с тормозными барабанами 14 представляет собой...

Номер патента: 749618

Опубликовано: 23.07.1980

Автор: Битяй

МПК: B23P 19/027

Метки: вал-втулка, сборки, типа, узлов

...поверхностях для установки в них промежуточных реек 7 и упоров 5, Форма пазов планок 8 выполнена в виде ласточкина хвос та, ширина узкой части паза позволяетсвободно. вставлять промежуточную рейку7, а глубина паза равна 0,8-0,9 топцииы рейки 7 для обеспечения плотного прижатия реек к поверхности запрессовываемой об мо тки 6 в момент сборки,Выступающие концы планок 8 кассетысрезаны на клин с острием у внутреннейповерхности планки и образуют прерывистую коническую поверхность, на которойцентрируется своей внутренней поверхностью обхватывающая обмотка 9.Привод планок 8 выполвэн в виде жестко скрепленных с планками ползунов 10,связанных посредством зубчатых реек 11через блоки шестерен 12, и центральнуюшестерню 13. Для осуществления...

Номер патента: 749619

Опубликовано: 23.07.1980

Автор: Индеев

МПК: B23P 19/027

Метки: валов, коленчатых, разборки, стенд

...3, а полукольцо 6 - со станиной 1; сьемник 7 с подпружиненными раздвижными захватными губками 8, предназначенными для захвата опорного попшипника 9 первичного вала коробки передач, установленный на кронштейне 10 с возможностью поворота; механизм 11 10 вывинчивания пробок масляных каналов,выполненный в виде установленного на поворотном кронштейне 12 привопного винта 13 с квадратным наконечником 14 для пробок масляных каналов и гайки 15, при этом кронштейн 12 установлен с возможностью возвратно-поступательного движения по направляющим 16, закрепленным на станине 1, а также рукоятку управления 17. 20Стенд работает следующим образом.Коленчатый вал 18, предназначенный для разборки, устанавливают на полуколь ца 5 и 6 так, чтобы...

Номер патента: 749620

Опубликовано: 23.07.1980

Автор: Ефросинин

МПК: B23P 19/06

Метки: гаек, завинчивания

...за винчи вания с ориентирующим механизмом, выполненный в виде размещенного с возможностью вращения в подпружиненном корпусе 7 наконечников 8, несущих на одном конце штыри 9 для заворачивания гайки, а на втором - хвостовики 10 с го 1 ц ловками по форме гнезд в оправках 6. Ориентирующий механизм состоит из торцовых кулачков 11 и 12 синусоидального профиля.Кулачок 11 жестко посажен на хвостовике 10, а кулачок 12 через кронштейн 13 жестко связан со станиной 1.15 Устройство работает следующим образом.Собираемые узлы 14, в частности гидравлические амортизаторы с незавинченной гайра кой 15, установленные в спутниках, поступают на позицию завинчивания. При этом крышки узлов 14, перекрывающие зону отверстий на гайках, проходят сквозь пазы...

Номер патента: 749621

Опубликовано: 23.07.1980

Авторы: Аграновский, Звонарев, Перлов, Шейнин

МПК: B23Q 1/38

Метки: гидростатическая, металлорежущего, опора, станка

...канавку 7, изменяется. Зазорг (толщина смазочного споя и ) восстанавливается. При правильном функционировании всех элементов гидростатической опоры управляемый дроссель 1 всегда находитаг в равновесном состоянии. Причем данное состояние обеспечивается исключительно воздействием масла на торцовые поверхности ступеней управляемого дросселя. Еспи же ступени управляемого дросселя 1 окажутся под возаействием каких- либо дополнительных сил, например сил повышенного трения, воздействием одного из жестких упоров, и т.д., то алгебраическая сумма сил, возникающих вследствие воздействия масла, находяшегося под давлением в камерах 15, 17 и 19 на торцовые поверхности ступеней управляемого дроссепя 1 не будет равна нулю. Следовательно, в данном...

Номер патента: 749622

Опубликовано: 23.07.1980

Авторы: Константинов, Кречет

МПК: B23Q 3/02

Метки: закрепления, немагнитных

...якоря в прикатом к магнкгной плите положении,В результате отпадает необходимостьв постоянном контроле положения зажимнойгубки перед включением магнитной плиты,улучшается удобство обслуживания, повы 20 шается производительность и надежностьзакрепления обрабатываемых деталей намагнитной плите при работе на металлорежущих станках,Пружина 14 стремится вращать валик9, а пружина 16 - кулачок 12 по часовой стрелке.Пружина 17 стремится повернуть рыча4 по часовой стрелке и прижимает якорь10 к верхней части корпуса 1 при выключенной магнитной плите, На корпусе закрлена губка 18.Перед установкой детали рукоятка 13поворачивается против часовой стрелки,преодолевая усилие пружины 14. При этопод воздействием эксцентрика 8 плечо 6ры дага...

Номер патента: 749623

Опубликовано: 23.07.1980

Авторы: Заревский, Хомутов

МПК: B23Q 7/00

Метки: бункерное, заготовок, загрузочное, колец, подачи, типа

...18, предназначенная для перемещения и подачи заготовок на наклонный отводящий лоток 8.Устройство 4 для перемещения заготовок закреплено на оси 19, установленной в стенках 11 и 14 бункера 2 и предбун кера 3, кинематически связывающей его через кривошипно-шатунный механизм 20 и вал 21 с транспортером 5, цепь 22 которого с закрепленными на ней захватами 23 охватывает часаженную на вал 21 45В нижнюю звездочку 24 и верхнюю.звездочку 25, насаженную на вал 26, кинематически связанный с электроприводом 27 транспортера 5. Цепной транспортер 5 установлен так, что его подающая ветвь 50 расположена параллельно наклонной плоской стенке 12 желоба 10 бункера 2, а ее захваты 23 расположены между установленными параллельно ей направляющими 7,...

Номер патента: 749624

Опубликовано: 23.07.1980

Авторы: Борисов, Гербер, Степаненко, Шорников

МПК: B23Q 7/00

Метки: автомат, втулок, типа

...12 и толкателя 13, причем шток 12 несет загружатель 14, а толкатель - головку 15.На входе и выходе магазина 16 устат новлены ограничители-ориентаторы 17 и 18, а отсекатель 19, связанный штырем щ 20 через упругий элемент 21 с рычагом 22, взаимодействует в свою очередь с регулируемым упором 23 на кронштейне 24, загружатепе 14.Приемный лоток 25 установлен с воз- у 5 можностью поворота и снабжен ловителем 26, неподвижным упором 27 и козырьком . 28.При необходимости ловитель 26 может быть выполнен в виде поворотной призмы 20 29, подпружиненной пружиной 30.Цанговый патрон 7 снабжен внутренним конусом 31, взаимодействующим с неподвижно закрепленным в шпинделе 6 разжимным конусом 32 при помощи тяги 33 и 25 головки 34. Инструмент 35 в виде...

Номер патента: 749625

Опубликовано: 23.07.1980

Авторы: Бабенко, Попов, Серый

МПК: B23Q 7/02

Метки: ориетации, профилированными, торцами, цилиндрических

...управпяющий кулак 9, который закреплен неподвижно на корпусе 10, и конусный стержень 11 для освобождения детали в момент ее зажима в центрах станка, Загрузка деталей 12 в ново ротный барабан 1 производится из подающего лотка 13. Выгрузка деталей в отводящий лоток 1 4 обеспечивается сталкивателем 15, Пластина 16 выполняет роль упора в момент ориентации детали 12 по 20 углу при наезде на деталь ложемента 5. Ложемент 5 имеет две стороны 17 и 18 с пропеллеобрвзньм профилем, взаимодействующим с выступами 19 детали 12,Загрузочное устройство для ориентации 25 аеталей работает следующим образом, детали, находящиеся в лотке 13, предварительно сориентированы профипированными концами в одну сторону. Поворотный барабан 1 имеет периодическое...

Номер патента: 749626

Опубликовано: 23.07.1980

Автор: Шарко

МПК: B23Q 7/02

Метки: загрузочное

...а для выталкивания заготовок.из захвата в гнезда или, наоборот, съема изгнезд и заталкивания в захват служат переталкиватели 10 или 11. 26 фРейка 17 выступает в полукруглой части вектрируюшего гнезда 15 под действием пружины 16 настолько, чтобы при надавлимнии на нее захватом 23 она поворачивала бы зубчатую ось 18 на требуемый угол поворота захмта 19 или 20.Устройство работает следующим образом.При необходимости загрузки заготовки в гнезда, например, сверху устанавливают верхний захмт 19 и верхний переталкиватель 10, регулируя его длину в зависимости от высоты заготовки, и поворачивают стол 22 так, чтобы один из его захватов 23 находился во взаимодействии с рейкой 17 и центрирующим гнездом 15.При вращении стола и выходе его захвата...

Номер патента: 749627

Опубликовано: 23.07.1980

Автор: Махмутов

МПК: B23Q 7/02

Метки: загрузочное

...опорная площадка 17.Во время поворота рычага 1 захват 18будет совмещен со следующей цангой 14. Загрузочное устройство, содержащее основание, ротор, на диске которого равномерно по окружности размещены гнезда под детали, вертикальный магазин, расположенный над ротором в позиции загрузки, и промежуточный приемник, выполненный в виде рычага с захватом, установленного с возможностью поворота относительно оси,сооснойосиротора,о т л и ч а ющ е е с я тем,что, сцельюповышениянадежиости работы устройства, диск в каждой позиции ротора снабжен ползуном, основание в позиции загрузки-кулачком, а рычаг выполнен иэ двух шарнирно закрепленных и подпружиненных одна относительно другой частей, одна из которых снабжена кулачком, а другая -...

Номер патента: 749628

Опубликовано: 23.07.1980

Автор: Терсаков

МПК: B23Q 7/02

Метки: подачи

...подшипников, Входная шестерня 10 установлена в прорези 17 отводы -1 щего лотка. На торце выходнсй шестерни 14 расположен кулачок 18, взаимодействующий с переключателем 19.Описанное устройство для подачи деталей, например шариков, работает следующим образом.При вктцсченнн привода диска 3 начи- нается подача шариков в отводязций лоток 6, при атом шарики, проходя по лотку, сообщают вращательное движение входной шестерне 10, кот 6 рая и свою очередь че749 628 аредаточного отношения дозатора на количество шариков одной дозы. 3реэ систему шестерен 11-1 Э начинает вращать выходную шестерню 14.Так как на торце этой шестерни установлен кулачок 18, то выходная шестерня, сделав один оборот, кулачком выключит переключатель 19, который мгновенно5...

Номер патента: 749629

Опубликовано: 23.07.1980

Авторы: Болихов, Горне, Кулик

МПК: B23Q 7/04

Метки: автооператор

...направляющими 2 до тех пор,16 шарнирно установленьн серьги 17 и 18, пока ропики 9 не попадут в вертикальныесвязанные через оси 19 с рычагами 20 и . участки копира 4, При взаимодействии21. Рычаги 20 и 21 жестко связаны со роликов 9 с наклонными и вертикальнымиштангами 22, установленными в корпусе 15 участками пазов копира обеспечивается12 головки 11 На штангах 22 на об- одновременный подъем и поворот головкиощих шпонках 23 установлены попарно 11 на 90.рычажные захваты 24, имеющие возмож- В конце подъема нажимается путевойность регулировочных перемещений вдоль выключатель 30, подающий команду наштанг 22. В корпусе 12 головки 11 шар движение гильзы гидроцилиндра вниз, вызынирно установлены подпружиненная собачка вая дальнейший поворот...

Номер патента: 749630

Опубликовано: 23.07.1980

Авторы: Гребнев, Потехин, Шанаурин

МПК: B23Q 7/08

Метки: выдачи, поштучной

...предложенное устройство; на фиг. 2 - то же, в рабочем положении, на фиг. 3 - то же, при попадании неправильно ориентированной детали,Устройство состоит из неподвижного наклонного лотка 1, поворотного трубчатого лотка 2, неподвижного упора 3 и шарнирно закрепленного рабочего рычага 4 с выступом, на конце которого установлен штырь 5, обращенный своим концом навстречу подаваемым по лотку деталям. Рычаг 4 подпружинен плоской пружиной 6.Устройство работает следующим образом .В первоначальный момент правильно ориентированная деталь, идущая донышком вперед, удерживается штырем 5 рычага 4. При повороте трубчатого лотка 2 рычаг 4 с выступом, упираясь в неподвижный; упор 3, освобождает деталь и .происходит ее выдача в зону обработки.При...
