Грейвулис

Номер патента: 1837377

Опубликовано: 30.08.1993

Авторы: Авкштоль, Грейвулис, Петров

МПК: H02M 5/27

Метки: непосредственный, частоты

...управляемых ключей 8,25 Эти функции выполняет управляемый делитель частоты 7, включенный между задатчиком частоты 6 и распределителем управляющих сигналов 4. Управляющий вход делителя 7 связан с задатчиком амплитуды 5, Задатчики 5 и 6 связаны с внешними утсройствами, которые , ,устанавливают. определенный закон изменения амплитуды и частоты (например, поддержание равенства отношения амплитудачастота). Возможно и независимоерегулирование амплитуды и частоты,5 Если преобразователь частоты долженобеспечить широкий набор выходных частот и амплитуд, то наиболее просто задатчики, управляемый делитель частоты ираспределитель управляющих сигналов ре 10 ализуются на основе программируемого устройства,Пример выполнения блоков 47 дан...

Номер патента: 1816334

Опубликовано: 15.05.1993

Авторы: Абулис, Грейвулис, Кузьмин

МПК: H02H 3/08

Метки: защиты, токовой

...тока в двух фазах, вторичные обмотки которых соединены последовательно с однофазным мостовым выпрямителем на выходе, К выходу выпрямителя подключен выходной орган и два последовательно соединенных диода в непроводящем направлении. При этом средняя точка этих диодов соединена со средней точкой вторичных обмоток трансформатора тока,ОЙСТВО ДЛЯ ТОКОВОИ ЗАЩИто способствует повышению надежносаботы устройства. 2 ил,(фиг.2). Это объясняется тем, что в те моменты времени, когда напряжение по модулю фазы С больше напряжения фазы А, дополнительно проводит диод 4, исключая провалы напряжения до нулевого значения, Это напряжение контролируется выходным органом 6 (нуль-органом).В случае, когда происходит обр А или фазы С, напряжение на...

Номер патента: 1800217

Опубликовано: 07.03.1993

Авторы: Грейвулис, Кузьмин, Петражицкий

МПК: F17D 5/02

Метки: места, обнаружения, течи, трубопроводе

...к-рой соединен с концом датчика сопротивления. На выходе второго входа коммутатора установлен ключ. 1 ил,мощью регистратора течи 4 повторяется из- МЕрЕНИЕ СОПрОтИВЛЕНИя Я )1 х На ПЕРВОМ входе коммутатора 9, Далее осуществляется сравнения измерений с учетом того, что заранее определяется сопротивления жил 6 и 7. Если течи нет, что соответствует неповреждению трубопровода 1 и порчи слоя теплризолячии 2, то выполняется условие Йф)1 ххЯф(к. Если образовалась течь, то результаты измерений сопротивлений . Я 1 х.х =4 1 к. При этом предварительно(о)знание сопротивления Яц до пояления течи фиксируется как величина й 1 к, Еслио) течь обнаружена, что соответствовало УМЕНЬШЕНИЮ СОПрстИВЛЕНИя Я( 1 х,Х, тО ПрИ разомкнутом ключе 8 посредством...

Номер патента: 1767645

Опубликовано: 07.10.1992

Авторы: Грейвулис, Ивбулс, Петров

МПК: H02M 1/12

Метки: компенсации, погрешности, преобразователя

...сигнал логической единицы (рис.2, 01 з,1), а на втором выходе - сигнал логического нуля (рис.2, 01 з,2) сигнал логической единицы с первого выхода датчика полярности сигнала погрешности 13 подается на первый вход первого элемента И 19 и на управляющий вход первого переключающего элемента коммутатора 15, а сигнал логического нуля с второго выхода датчика полярности сигнала погрешности 13 поступает на первый вход второго элемента И 20 и на управляющий вход второго переключающего коммутатора 16. Первый переключающий коммутатор 15 подключает выход выпрямителя 4 к второму входу первого компаратора 26, а второй переключающий коммутатор 16 подключает к второму входу второго компаратора 27 сигнал логического нуля.При подаче напряжения...

Номер патента: 1758784

Опубликовано: 30.08.1992

Авторы: Грейвулис, Диржис, Домбур, Круткис, Петров, Пугачев, Рыбицкий

МПК: H02K 19/20

Метки: индукторная, электрическая

...фланца, якорной обмоткой, размещенной на обоих пакетах, неподвижной кольцевой обмоткой возбуждения, и беэобмоточный консольный ротор с магнитопроводящими полюсами, размещенными между пакетами якоря и лобовыми частями якорной обмотки, кольцевая обмотка возбуждения размещена в расточке между неподвижным внутренним цилиндром и внутренней поверхностью лобовых частей якорной обмотки внутреннего пакета, причем диаметр поверхности внутреннего цилиндра на стыке с внутренним пакетом статора больше внутреннего диаметра обмотки возбуждения,На чертеже представлена электрическая индукторная машина, продольный разрез, где 1 - статор, 2 - ротор, 3 - наружный пакет, 4 - внутренний пакет якоря, 5 - наружный магнитопроводящий цилиндр, 6 -...

Номер патента: 1753549

Опубликовано: 07.08.1992

Авторы: Грейвулис, Петров, Пугачев, Рыбицкий

МПК: H02K 19/20

Метки: индукторная, одноименная, электрическая

...обмоткой ны с одинаковйм числом зубцов, Это возбуждения, якорную обмотку,." . прйводит к появлению спвктрэ высших гармоник в кривой напряжения эубцовой обмотки статора.Целью изобретения является повышение синусоидальности кривой напряженияобмотки статора,Поставленная цепль Йостигается тем, чтов одноименнополюсной электрической индукторйой машине, содержащей двухпакетный зубчатый статор, состоящий иэвнутреннего и внешнего йакетов с зубцовыми обмотками, консольный ротор с шихтованными. зубцами, расположенный междупакетами статора, и кольцевую обмотку возбуждения, пакеты статора выполнены с разными числами зубцов.На чертеже предстаалена предлагаемая индукторная машина, продольный разрез,Предлагаемая машина содержигстатор1 и ротор 2, Статор...

Номер патента: 1746501

Опубликовано: 07.07.1992

Авторы: Грейвулис, Ивбулс, Петражицкий, Петров

МПК: H02M 7/537

...на вход датчика 14 полупериода, Во время положительного полупериода на его выходе присутствует сигнал с уровнем логической единицы, а во время отрицательного - сигнал логического нуля.Напряжение с выхода инвертора 1 подается на первую вторичную обмотку многообмоточного выходного трансформатора 30,Силовой генератор 31 питается от источника постоянного напряжения.и выполнен по схеме, которая предусматривает возможность регулирования частоты следования и ширины выходных импульсов. Регулировку этих параметров производят в зависимости от формы выходного напряжения конкретного инвертора, Регулировкой этих параметров задают крутизну кривой напряжения на первом 36 и втором 37 конденсаторах в процессе из зарядки Напряжения, снимаемые с этих...

Номер патента: 1746056

Опубликовано: 07.07.1992

Авторы: Грейвулис, Шинкарев, Юркевич

МПК: F03D 9/00

Метки: ветроэнергетическая

...3 ветроколеса 2 - радиальными траверсэми с пьезопрокладками 7, каждый из пьезогенерэторов 4 и 5 выполнен в виде пьезоэлемента 8, размещенного на пружине 9, один конец которого жестко закреплен на внутренней стороне корпуса 1, причем пьезогенераторы 4 и 5 и траверсы 6 установлены с возможностью контактирования и расположены по окружности с разным по величине шагом. Пьезогенераторы 4 и 5 и траверсы 3 расположены симметрично относительно оси вала 3 ветроколеса 2, а траверсы 6 имеют одинаковую длину, Кроме этого, каждый пьезогенератор снабжен электропроводными спицами 10, соединенными с помощью изоляционных втулок 11 с корпусом 1 и пружиной 9, а каждая траверса 6 - роликом 12,размещенным на ее свободном конце,Ветроэнергетическая установка...

Номер патента: 1723620

Опубликовано: 30.03.1992

Авторы: Абулс, Грейвулис, Кузьмин, Юркевич

МПК: H02H 7/08

Метки: защиты, трехфазных, электроустановок

...сердечник 7 собмоткой 8. Начало обмотки 6 через диод 9 30соединено с концом первой контрольнойобмотки 2. Между началом контрольной обмотки 2 и концом обмотки 6 включены последовательно соединенные термический 35пьезокерамический резистор 10 с управляемым нагревателем 11 и резистор 12, параллельно которому подключен световой диодизлучения 13, Катод светового диода излучения 13 соединен с концом обмотки 6. Начало второй контрольной обмотки 3подсоединено к катоду диода 14, анод которого подключен к концу обмотки 8 третьегомагнитного сердечника 7. Между началомобмотки 8 и концом второй контрольной обмотки 3 включен резистор компенсации 15.Параллельно резистору компенсации 15включен стабилитрон 16, катод которого соединен с концом второй...

Номер патента: 1721759

Опубликовано: 23.03.1992

Авторы: Грейвулис, Гришкян, Петров, Рыбицкий

МПК: H02M 7/48

Метки: инвертором, модуляцией, широтно-импульсной

...таймер 4 на нуль;- измерить интервал времени управляемым таймером 4;отсчитать интервал времени управляемым таймером 4;- загрузить данные в первое ОЗУ 6; - получить данные из первого ОЗУ 6 и одновременно загрузить их во второе ОЗУ 7;- получить данные из второго ОЗУ 7 и одновременно загрузить их в первое ОЗУ 6;- получить данные из управляемого таймера 4;- загрузить данные в управляемый таймер 4.Названные команды вырабатывают по сигналам, полученным от устройства выделения четверти периода 10, устройства сравнения 11 и по сигналам от управляемого таймера 4. Последовательность исполнения команд занесена в ПЗУ 5;Способ управления инвертором заключается в следующемЗадают требуемую частоту модулирующего синусоидального напряжения блоком...

Номер патента: 1721734

Опубликовано: 23.03.1992

Авторы: Грейвулис, Петров, Пугачев, Рыбицкий

МПК: H02K 19/16

Метки: генератор, синхронный

...статора. Кроме того,. держатель обмотки возбуждения связан жестко по крайней мере с двумя держа телями катушек якорной обмоткипосредством прямоугольной немагнитной скобы.На фиг. 1 представлен синхронный генератор, продольный разрез; на фиг, 2 - 40 схема трехфазной петлевой обмотки; нафиг.3- зубец статора с держателем якорной На фиг. 2 стрелками показано направление намотки, а буквами С 1, Сг, Сз обозначены начала фаз соответственно АВСС 4 С 5 Свконцы фаз; и - зубцовое деление статора На фиг, 3 Ьг 1 обозначает ширину зубца статора, держателя якорной обмотки и прямоугольной немагнитной скобы.Синхронный генератор содержит ротор 1 с двумя системами 2 и 3 когтеобразных полюсов.4 и 5 противоположной полярно. сти, магнитопроводящую...

Номер патента: 1711315

Опубликовано: 07.02.1992

Авторы: Грейвулис, Петров, Шинкарев

МПК: H02P 5/06

Метки: электропривод

...фильтр 6, первый дифференцирующий трансформатор 7 и первый блок 8 усиления. К выходу датчика 9 частоты вращения, который может быть выполнен в виде генератора постоянного тока, подключены последовательно второй дифференцирующий трансформатор 10 и второй блок 11 усиления. Выходы первого и второго блоков 8 и 11 усиления подсоединены к устройству 12 сравнения по фазе с последовательно включенным третьим блоком 13 усиления, выход которого подключен к системе 2 управления электродвигателя 1,Электропривод работает следующим образом.Во время переходного механического процесса, в частности при пуске с учетом демпфирования, датчик 9 частоты вращения вырабатывает сигнал аг (1), который дифференцируется трансформатором 10 и усиливается...

Номер патента: 1695483

Опубликовано: 30.11.1991

Авторы: Велик, Грейвулис, Калинин

МПК: H02P 5/40

Метки: асинхронный, электропривод

...4,Электропривод работает следующим образом,Первый 4, второй 5 и третий 6 конденсаторы и тиристорный ключ 2 образуют фазовращатель. Обмотка 7 электродвигателя 1 подключена непосредственно к сети, ток в ней не изменяет своего направления, Обмотка 8 электродвигателя 1 включена в диагональ фазовращателя, направление тока в ней зависит от состояния тиристорного ключа 2, Блок 3 управления вырабатывает импульсы с переменной частотой и сквакностью, открывающие тиристорный ключ 2, При непроводящем тиристорном ключе 2 через обмотку 8 течет ток по цепи; конденсатор 5 - обмотка 8 - конденсатор 6, а при проводящем - по цепи; обмотка 8 - конденсатор 4. Таким образом, в зависимости от состояния тиристорного ключа 2 ток в обмотке 8 меняет свое...

Номер патента: 1691950

Опубликовано: 15.11.1991

Авторы: Грейвулис, Кузьмин, Ранкис

МПК: H03K 7/08

Метки: модуляции, однополярного, широтно-импульсной

...Кзи и уменьшаетсяс к важность,ПРи Увеличении Овх до Ор и Оогр01 возникает зона характеристики с независимым от величины Овх значением Кви = 0,5 (скважность два). После того, как Овх превысит эталонноенапряжение 01, на вход преобразователя ПОДаЕтСЯ СУММа НаПРЯжЕНИй Оогр+ К 2(01- Овх), ГдЕ К 2 - КОЭфФИцИЕНт уСИЛЕНИя ИЗМЕ- рительного усилителя, Это напряжение па мере увеличения Овх уменьшается до нуля при К 2 01- Овх = Оогр. Для того, чтобы при увеличении Овх продолжалось бы увеличение коэффициента заполнения Кзи, неабхоДимо пРи Овх01 инвеРтиРовать логические уровни выходных импульсов преобразователя. Возможное скачкаобраз- НОЕУВЕЛИЧЕНИЕ Кзи ПРИ Овх = 01 ИСКЛЮЧаЕтСЯ обеспечением при Овх = Оогр установки коэффициента заполнения...

Номер патента: 1683142

Опубликовано: 07.10.1991

Авторы: Грейвулис, Пинкарев, Юркевич

МПК: H01L 41/00, H02K 33/00

Метки: вибрационный, привод

...граненые отверстия корпуса), Кроме того, на концах 4 тоосионного упругого элемента имеются упооы 5, взаимодействующие с внутреннеи стороны с устройством для возбуждения вынужденных колебаний, состоящим из двух пьезоактивных элементов 6, жестко эзкрепленных на корпусе 1 и ограничивающих осевое перемещение торсионного, упругого элемента в корпусе 1. Инерционное уравновешенное тело 2 взаимодействует с рабочим органом 7, например, посредством зубчатого сектора 8.Инерционное тело 2 связано с корпусом 1 посредством подшипника 9 вращения.Устройство работает следующим образом.Предварительно система выводится из состояния покоя. Это может быть проиэв 8- дено закручиванием инерционного тела 2 на некоторый угол приложением к нему и...

Номер патента: 1673980

Опубликовано: 30.08.1991

Авторы: Грейвулис, Морс, Петров, Рыбицкий

МПК: G01P 3/46

Метки: скорости

...скоростью и одновременном перемещении ротора 14 с измеряемой линейной скоростью в измерительных обмотках 9-12 наводятся ЭДС. Напряжения на их выводах меняются по; синусоидальному и косинусоидальному законам; О = Фь, уу (в 1+в 2)зп(в 12)т; О = Фп В/(в 1 +в 2)сов(в 1 +й)1; О( 1= Фь уу (в 1 +в 2)в п(в 1 в 2)т; Одг= Фм чч (в 1 а 2) сов(в 1+. о 2)т,где Фь - амплитуда переменной составляющей потока в зазоре;ю - число витков обмоток 9-12;в 1 - угловая частота, обусловленная частотой вращения ротора 14;в 2 - угловая частота, обусловленная ли. нейной скоростью ч осевого перемещения ротора 14,причем 2 лЧВ 2 =тргде 1 р - шаг винтовой нарезки,Если направление перемещения профилей нарезок, обусловленное вращениемротора, совпадает с направлением...

Номер патента: 1661526

Опубликовано: 07.07.1991

Авторы: Грейвулис, Шинкарев, Юркевич

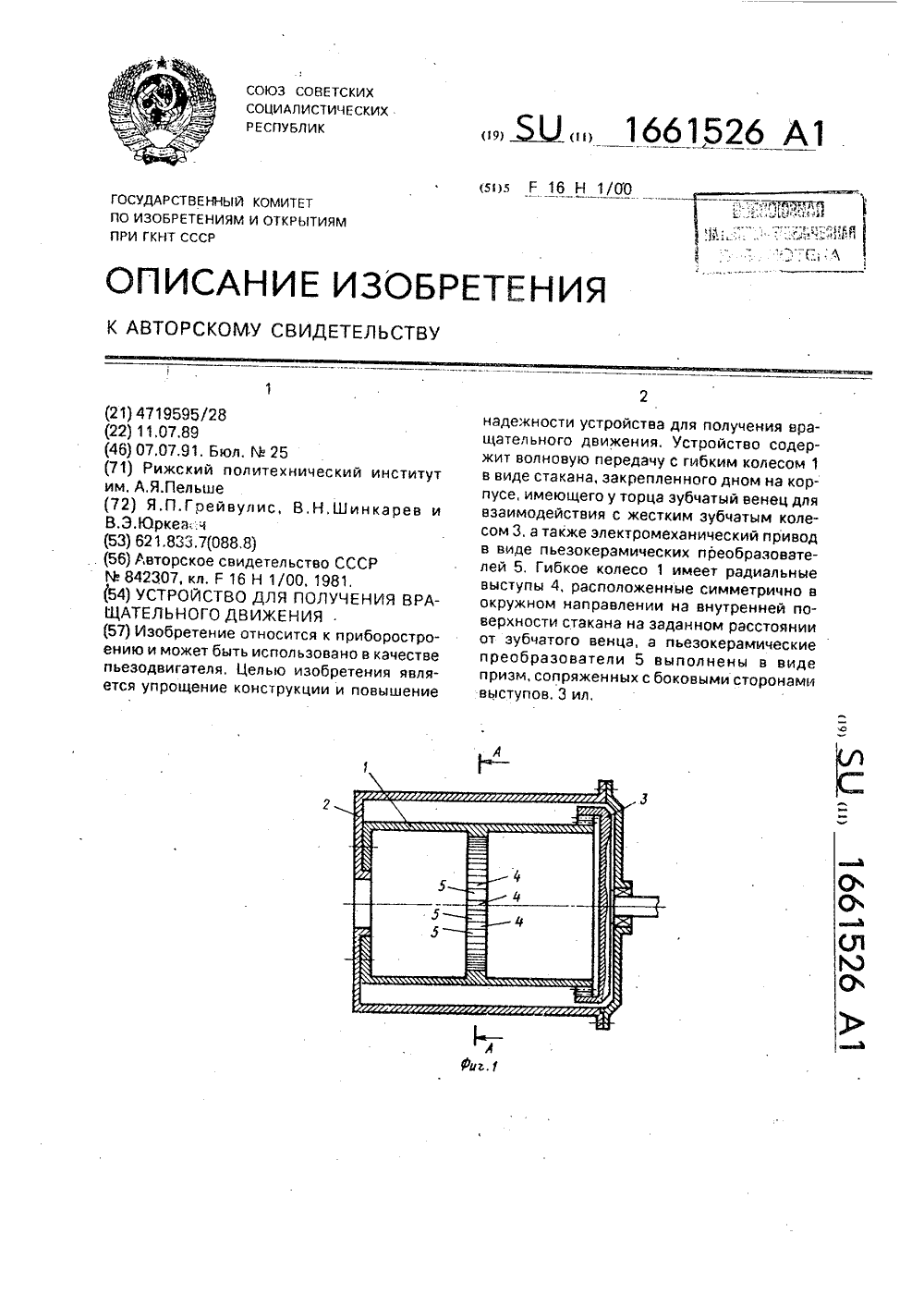

МПК: F16H 1/00

Метки: вращательного, движения

...на заданном расстоянии от зубчатого венца. С боковыми сторонами выступов 4 сопряжены пьезокерамические преобразователи 5, выполенные а виде призм.Устройство работает следующим образом.В каждый момент времени на пьезокерамические преобразователи 5 подается дифференцированное напряжение таким образом, что напряжение на одном преобразователе отличается от напряжения на соседнем на постоянную величину. М гновенное ступенчатое распределение подаваемых на пьезопреобразователи напряжений показано на графике фиг.З), Ось ординат показывает измельчение напряже ний, ось абсцисс - порядковые номера пьезопреобразователей, Благодаря такой мгновенной запитке гибкое колесо 1 в месте расположения пьезопреобразователей, деформируясь, принимает форму...

Номер патента: 1659238

Опубликовано: 30.06.1991

Авторы: Грейвулис, Шинкарев, Юркевич

МПК: B60G 23/00

Метки: активная, корпуса, подвеска, средства, транспортного

...винтовой нарезки 5, между которыми установлены пьеэокерамические элементы 10 снанесенными на их поверхности электродами с электропроводящими выводами 11,электрически изолированные от контакта сметаллическими поверхностями торсиона 1изоляционными слоями 12. ИзмерительнопреобраЗовательнсе устройство состоит из, источника высокого постоянного напряжения 13, управляющего ключа 14 и пьезоэлектрического датчика давления 15 сусилителем 16,Активная подвеска корпуса транспортного средства работает следующим образом,Предположим, что направление статической закрутки торсиона 1 совпадает с направлением вращения воображаемойправой гайки, навинчиваемой на торсион 1по однозаходной нарезке 5, если бы она приэтом (гайка) поступательно...

Номер патента: 1659125

Опубликовано: 30.06.1991

Авторы: Грейвулис, Шинкарев, Юркевич

МПК: B06B 1/06

Метки: вращательного, движения, прерывистого

...радиальными выступами 5 пьеэопреобразователи 9 одновременно подают напряжение, вызывающее их деформацию, При этой деформации каждый отдельный пьезопреобразователь 9 утолщается на определенную величину и раздвигает на эту же величину два соседних радиальных выступа 5, между которыми он установлен. Радиальные выступы 5, образованные вследствие наложения друг на друга однозаходной б и многозаходной 7 винтовых нарезокрасполагаются на рабочей длине тоосиона 2 последовательно один за друим по винтовой спирали, шаг и угол наклона витков которой равны шагу и углу наклона витков однозаходной винтовой нарезки б. Пьезопреобразователи 9, разделенные друг от друга радиальными выступами 5, образуют своего рода и ьезоактивную спираль, При подаче...

Номер патента: 1626023

Опубликовано: 07.02.1991

Авторы: Грейвулис, Шинкарев, Юркевич

МПК: F16H 3/26

Метки: зубчатая, многоскоростная, передача

...сосд,непа электропооводящими выводами 18 со своим пакетом пьезокерамических пластин 11. а пары сегментов 16 разных ко ец име ог электрический вывод 19 наружу е 1 ез отверстие 20 в кожухе 15. Сегменты 1316 имеОт одинаковую Длину по окру;кости взаимного скольжения друг относительно друга, а длина изоляционных слоев 14 и 17 по этой же окружности меньше длиы сегментов 13 и 16, Электропроводящие выводы 18 размещены внутри полого веду цего вала 2, Кожух 15 установлен в корпусе 1 передачи с возможностью вращения 5 10 15 20 25 30 35 40 45 50 55 вокруг оси ведущего вала 2 и фиксации на заданных углах поворота.Многоскоростная зубчатая передача работает следующим образом,При отсутствии напряжения на пьезокерамических пластинах 11 форма гибкого...

Номер патента: 1622024

Опубликовано: 23.01.1991

Авторы: Грейвулис, Шинкарев, Юркевич

МПК: B06B 1/06

Метки: пьезоэлектрический

...4 он, например, удлиняется и при этом воздействует своими торцами на выступы 3 упругого элемента, Если на весь набор пьезоэлементов 4, расположенных на одной плоскости упругогО элемента, подать напряжение, вызывающее их удлинение, а весь набор пьезоэлементов, расположенных на другой плоскости упругого элемента, подать напряжение, вызывающее их укорочение, то упругий элемент в поперечном сечении принимает форму дуги определенного радиуса кривизны, т.е. образуется одна стоячая полуволна. Если набор пьезоэлементов 4 запитывать таким образом, чтобы напряжение, вызывающее удлинение, подавалось на группу пьезоэлементов набора и чередовалось с напряжением, вызывающим укорочение соседней группы пьезоэле 4ментов, причем группе удлиняющихся...

Номер патента: 1617547

Опубликовано: 30.12.1990

Авторы: Грейвулис, Лиепиньш, Петров, Рыбицкий

МПК: H02K 19/20

Метки: синхронный, тахогенератор

...с числом зубцов равным г 1 в каждой из них, пакеты развернуты друг относительно друга поочередно на геометрический угол 2 лг 1 +1)/(а 1), а в системах пакетов, выполненных с числом зубцов в каждом из них меньшим 21, пакеты развернуты друг относительно друга поочередно на геометрический угол 2 л/и, причем число зубцов г 1 выполнено кратным числу ю, а также г 1=2 при 2122 И 21=22 ПРИ 22Е 1,Для получения максимальной амплитуды выходного сигнала зубцовую зону тахо- генератора при г 221 целесообразно выбрать в соответствии с рекомендациями: 0.55 длд= 2, 4, 6 - 0.4 длд м а 2, 4, 6Ьа Ьи 20,55 длю ю3, 5, 7о,для м з, в, т,где Ьп 1, Ьп 2 - соответственно ширина пазастатора и ротора;т Л 2 - соответствен но величина зубцового деления статора и...

Номер патента: 1597302

Опубликовано: 07.10.1990

Авторы: Грейвулис, Шинкарев, Юркевич

МПК: B60B 1/06, B60K 25/10

Метки: автономный, источник, питания, пьезоэлектрический, средства, транспортного

...металлический призматический элемент б связан с рессорой 1, охватывающей их проволочной петлей 7, например стальной, Петля 7 размещена в соответствующей канавке на поверхности металлического призматического элемента б. Это позволяет перемещаться металлическим элементам б лишь вдоль изгиба рессоры 1. Набор расположен .между узлами регулировки степени поджима набора, выполненными в виде подвижных 8 и неподвижных 9 частей, связанных между собой подстроечным винтом 10, Неподвижные части 9 жестко закреплены на рессоре 1, а подвижные части 8 крепятся к рессоре болтами так, что, могут перемещаться только вдоль ее изгиба, Подстроечный винт 10 имеет контргайку 11. Поверхность каждого из пьезокерамических элементов 5 покрыта изоляционным...

Номер патента: 1582326

Опубликовано: 30.07.1990

Авторы: Авкштоль, Грейвулис, Ивбулс, Петров

МПК: H02P 7/62

Метки: асинхронный, вентильный, каскад

...начинает замыкаться через включенный закорачиваю щий тиристор 6Моменты включения тиристоров инвертора 3 выбирают из условия максимального значения направленной по току ЭДС инвертора лри исключении уравнительных токов. Перевод инвертора в выпрямительный режим осуществляют посредством перевода в нижнее положение контактов переключателя 14, что эквивалентно сдвигу на 50 60 эл.град. синхронизирующего напряжения. Максимальное мгновенное значение е ЭДС инвертора определяется как К - эквивалентное активное сопротивление цепи выпрямленного тока;К - эквивалентное активное солротивление фаз ротора асинхронного двигателя с учетомприведенного к вторичнойстороне активного сопротивления обмоток статора;1, - эквивалентная индуктивностьзвена...

Номер патента: 1582288

Опубликовано: 30.07.1990

Авторы: Авкштоль, Грейвулис, Петров, Рыбицкий

МПК: H02K 23/66

Метки: двигатель-тахогенератор, коллекторный, совмещенный

...тахогенератора, проходящим через полюс 1 О тахогенератора и разветвляющимся на два равных потока в ярме магнитопровода 6, В свою очередь,эти разветвленные равные потоки также раветвляются, но на два неравных,больший из которых попадает в главный полюс 8, через воздушный зазор3 проходит через магнитопровод ротора 2, воздушный зазор 12 тахогенератора, замыкаясь на его полюсе 10,а меньший через ярмо магнистопровода 6 попадает в полюс 9, а затем через воздушный зазор 11,магнитопровод рстора 2, воздушный зазор 12замыкается на полюсе 10. Схема замещения описанной магнитной цепи для двух систем потоковпредставлена на фиг. 4 (а - для первой системы потоков; б - для второй).Из фиг. 4 следует, что результирующие магнитные проводимости для...

Номер патента: 1571515

Опубликовано: 15.06.1990

Авторы: Грейвулис, Кузьмин, Петров

МПК: G01P 15/08

Метки: вращения, ускорения

...и 11 задержки, одновибраторы 12и 13, электронные ключи 14 и 15, повторители напряжения 16 и 17 сумматор 18.Устройство работает следующим образом.При измерении частоты вращенияротора асинхронного тахогенератора 1пропорционально изменяется значениеЭДС переменной в каждой из двух иден 30тичных выходных обмоток (е 1 на Фиг2),Например, при равноускоренном вращении изменение амплитуд напряженийпроисходит по линейному закону (нафиг.2 показано прерывистыми линиями,35соединяющими амплитуды ЭДС).Однополупериодные выпрямители 2,3(соответственно каждой из обмотоктахогенератора 1) выделяют напряжение соответствующей полярности. Амплитудные измерители 4 и 5 в моментымаксимумов выделяют амплитудные. значения, попдерживая их значение неизменным...

Номер патента: 1534739

Опубликовано: 07.01.1990

Авторы: Грейвулис, Калинин

МПК: H02P 7/62

Метки: асинхронным, двигателем, движения, двухфазным, колебательного, режиме

...соединен с обей точкой резисторов 4 и 5,Устройство работает следующим обаз ом,Обмотка Ь двигателя 1 питаетсялинейным напряжением ВС трехфазногосточника 2 переменного напряжения,ри замыкании тиристорного ключа 39 а обмотку 7 двигателя 1 подается фаз"ное напряжение АН от трехфазного ис 1 очника 2 переменного напряжения(Фиг,2), При размыкании тиристорногоключа 3, из-за наличия резисторов 435и 5, на обмоткудвигателя 1 подается напряжение пБ, Так как уголМежду векторами напряжений АИ и пИ,подаваемых на обмотку 7, близок к180 , а направление вектора напряже"ния АБ не меняется, то направлениеВращения магнитного поля меняется,т,е, происходит реверс двигателя 1при запирании тиристорного ключа 3,В предлагаемом устройстве для создания момента...

Номер патента: 1467726

Опубликовано: 23.03.1989

Авторы: Грейвулис, Дирба, Петров

МПК: H02P 6/00

Метки: вентильный, стабилизированный, электропривод

...к задатчику 10 начального угла задержки.Регулятор 5 фазы управляющих сигналов содержит узел 11 дифференцирования и управляемый одновибратор 12.При этом выход узла 11 дифференцирования соединен с основным входом 13управляемого одновибратора 12, дополнительный вход 14 которого образу" 45ет дополнительный вход регулятора 5фазы управляющих сигналов, основнойвход которого образован входом узла11 дифференцирования.Стабилизированный вентильный5 Оэлектропривод работает следующим образом,При постоянной частоте вращениясигнал 0 на выходе датчика 9 уско".рения, отсутствует, Датчик 6 положения ротора через узел 11 дифференцирования Й фиг.З) периодически запускает управляемый одновибратор 12,осуществляя задержку выходного сигнала 13,. на...

Номер патента: 1390789

Опубликовано: 23.04.1988

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/335

Метки: генератор, импульсов

...резистора 3,а второй вывод первого резистора 2соединен с точкой соединения эмиттера второго транзистора 4 и первогоконденсатора 5,К выходной обмотке 11 трехобмоточного импульсного трансформатора через,циод 12 подключена нагрузка 13.Генератор импульсов работает следующим образом,Входным напряжением через эмиттерно-базовую цепь транзистора 1 и резистор 2 производится заряд накопительного конденсатора 5. Усиленныйток заряда через змиттерно-коллекторную цепь транзистора 1 протекает через резисторы 3 и 10. Конденсатор 5и резистор 10 образуют дифференциальную схему измерения При условии,что потенциал точки между резистором2 и конденсатором 5 становится вьппе,чем потенциал точки делителя напряжения образованного из резисторов3 и 10,...

Номер патента: 1379641

Опубликовано: 07.03.1988

Авторы: Белов, Грейвулис, Рыбицкий, Юркевич

МПК: G01H 1/08

Метки: вибрации, пьезоэлектрическое

...10устройства.Устройство содержит пьезоэлектрический элемент 1, подключенный к входу операционного усилителя 2, собранного по схеме повторителя напряжения. 15К выходу операционного усилителя 2через диод 3 и резистор 4 подключеныдве цепочки, первая из которых содержит диод 5 и накопительный конденсатор 6, вторая - резистор 7 и накопительный конденсатор 8. Параллельнодиоду 5 подключена цепь иэ последовательно соединенных эмиттерно-базовогоперехода транзистора 9 и резистора10. Эмиттерно-базовый переход транзистора 11 подключен параллельно резистору 7,Коллектор транзистора 9 соединенс эмиттером транзистора 11, коллекторкоторого соединен с общей шиной.Устройство работает следующим образом.При возбуждении вибрации с помощью колебательного...
