H03K — Импульсная техника

Номер патента: 1319252

Опубликовано: 23.06.1987

Автор: Байков

МПК: H03K 3/284

Метки: одновибратор

...к входной шине 1, и информационным входом, подключенным к выходу логического ключа 8.Одновибратор работает следующим образом.В исходном состоянии триггер 3 выключен. При этом на выходной шине 2 устройства фиксируется низкий, а на входах транзисторных ключей 7 и 9 и на информационном входе триггера 3 высокий уровни напряжения, транзисторные ключи 7 и 9 открыты и через их выходные цепи протекают выходной ток 1 и входной ток 1 усилителя тока соответственно, времязадающий конденсатор 5 заряжен до начального уровня напряжения, равного 11 н= в, - Л 2, где в, - величина напряжения питания; Л 2 - падение напряжения в выходной цепи транзисторного ключа 7, которое воздействует на первый вход элемента 4 сравнения, на второй вход которого...

Номер патента: 1319253

Опубликовано: 23.06.1987

Авторы: Громов, Касаткин, Лавров, Ястребов

МПК: H03K 3/286

Метки: триггер

...токов транзисторов 7 и 12. На выходе 6 и на базе транзистора 1 устанавливается сигнал логической 1, транзистороткрывается, на выходе 4 и на базе транзистора 5 устанавливается сигнал логического 0.Пары транзисторов 1, 2 и 5, 7 соответственно работают как инжекционные вентили и образуют бистабильную ячейку.Токи транзисторов 2 и 7 задаютсяшиной 3 тока питания, Если на вход 10 подан сигнал логического 0, то коллекторный ток транзистора 9 ответвляется в управляющий входом 10 транзистор, транзистор 8 закрыт. Ток коллектора транзистора 12 поступает в базу транзистора 11, последний открыт, его коллекторный ток 20 ответвляет ток коллектора транзистора 2.Транзистор 1 закрывается, на выходе 4 и на базе транзистора 5 устанавливается сигнал...

Номер патента: 1319254

Опубликовано: 23.06.1987

Авторы: Громов, Касаткин, Лавров, Ястребов

МПК: H03K 3/286

Метки: триггер

...коллекторы шунтируют базы транзисторов 1, 6 и 7. Коллекторный ток транзистора 10 ответвляется транзистором 5 из базы транзисто319254 5 10 15 20 Фор,чула изобретения 25 30 35 40 45 50 55 13ра 6, последний заперт и не влияет на состояние транзисторов 2, 4 и 8. Базы транзисторов 6 и 7 через транзистор 5 и управляющий входом 13 транзистор заземлены. Транзистор 7 открыт, ток его коллектора втекает в базу транзистора 3, вызывая его отпирание. Транзистор 3 входит в режим насыщения, его коллекторы шунтируют базы транзисторов 1, 4, 6 и 7.Для более надежной работы триггера целесообразно известными путями (например, перекос токов инжекторов) сделать включение транзистора 5 более быстрым, чем включение транзистора 6. Так как транзистор 5 (в первый...

Номер патента: 1319255

Опубликовано: 23.06.1987

Автор: Солод

МПК: H03K 3/353

Метки: квазистатическое, мдп-транзисторах, счетное

...7 закрыты низкими уровнями на их затворах (время 1 в ), что обеспечивает высокую надежность и скорость предустановки из-за высокоимпедансного состояния входа элемента И 18.15 Транзистор 7 закрывается низким потенциалом на выходе усилителя 19. В режиме счета блокируется прохождение счетного импульса по второму входу элемента ИЛИ 4 во время действия импульса предустановки на шине 31. Аналогичным образом происходит предустановка в 1 (время 4 - ю) . Отличительным является только то, что на вход элемента И 18 перез аписы вается низкий уровень с выхода регистра 13. Во время 1 - Ь 4 на шине 30 25 низкий уровень напряжения блокирует прохождение счетных импульсов на выход усилителя 19, вследствие чего на шине 10 устанавливается низкий уровень,...

Номер патента: 1319256

Опубликовано: 23.06.1987

Авторы: Иванов, Усик

МПК: H03K 4/08

Метки: генератор, пилообразного

...напряжение Ео. Таким образом, во время действия входного импульса напряжения на соответствующих входах порогового элемента 4 равны между собой, и выходное напряжение интегратора 5, а значит, и величина тока источника 2 остаются постоянными в течение всего времени обратного хода развертки, благодаря чему устройство становится нечувствительным к изменениям ск важности входных импульсов.Форма импульсов, сформированных генератором пилообразного напряжения, всегда нелинейна из-за Ь-образных искажений, которые связаны с непостоянством выходного напряжения интегратора 5 и, как следствие, величины тока источника 2 на протяжении прямого хода развертки.Искажения вырабатываемых устройством импульсов радикально уменьшаются при введении в устройство...

Номер патента: 1319257

Опубликовано: 23.06.1987

Автор: Усик

МПК: H03K 4/502

Метки: генератор, пилообразного

...3 заряжается постоянным током источника 2 зарядного тока и на нем формируется линейно нарастаюцее напряжение. С приходом синхронизирующего импульса на вход (шина 1 О) генератора ждущий мультивибратор 8 срабатывает и его выходной импульс приводит к коммутации аналоговых переключателей 11 и 12, в результате чего к входам амплитудного компаратора 5конденсатора несмотря на пропуски или преждевременное поступление синхронизирующих импульсов. Подстройка размаха 50 пилообразного сигнала осуществляется ав 5 10 15 20 25 30 35 40 45 прикладываются два напряжения: импульс опорного напряжения Ео (шина 13) и импульс напряжения с конденсатора 3 (с выходной шины 4) . Разностное напряжение с выхода амплитудного компаратора 5 поступает на вход...

Номер патента: 1319258

Опубликовано: 23.06.1987

Авторы: Колеватов, Костромитинов, Петров

МПК: H03K 5/01

Метки: импульсов, формирователь

...К) входам триггер в единичное или нулевое состоя. ние и через элемент ИЛИ 5 и элемент 10 задержки счетчики 8 и 9 в исходное состояние. Причел 1 ири положительной полуволне входного сигнала импульс переполнения формируется счетчиком 8, а при отрицательной иолуволне - счетчиком 9. В каждой полуволне входного сигнала с длительностью Т; сумма длительностей пауз между импульсами с прямого или инверсного выходов формирователя 1 всегда меньше Т/2. Эта сумма в среднем равна Т)/2 только в случае совпадения нулевой оси помех с пороговыл 1 и уровнями, например нулевыми, формировате; я 1, что ири наличии входного переменного сигнала с амплитудой, большей или равной амплитуде помехи, невозможно. Сумма длительностей импульсов на выходах...

Номер патента: 1319259

Опубликовано: 23.06.1987

Авторы: Кавальчук, Косаревский, Папковский, Перелыгин

МПК: H03K 5/02

Метки: импульсов, усилитель

...диапазона,На чертеже представлена принципиальная электрическая схема усилителя импульсов.Усилитель импульсов содержит входной разделительный;конд 1 нсатор 1, дополнительный разделительный .коцденсатор 2, усилительный каскад 3, детекторы 4 и 5 положительных и- отрицательных импульсов, сумматор 6,дифференциальный усилитель 7, источник 8 опорного напряжения и фильтр 9 нижних частот. Усилитель импульсов работает следующим образом.При поступлении на вход усилителя импульсов периодической последовательности импульсов со скважностью Я на выходах детектора 4 и 5 положительных и отрицательных импульсов формируются сигналы, пропорциональные амплитудам положительных и отрицательных импульсов после дополнительного разделительного...

Номер патента: 1319260

Опубликовано: 23.06.1987

Авторы: Елизаров, Мельник, Сирота

МПК: H03K 5/04

Метки: импульсов, расширитель

...триггера 5 (фиг. 2 з), До окончания единичного сигна.ла на входной шине 1 работа счетчика 11 импульсов запрещена, а после его окончания триггер 3 переключается в исходное состояние и разрешается работа счетчика 11 импульсов, который отсчитывает заранее выбранное число тактовых импульсов, поступающих на шину 12 (фиг. 2 д), определяющее величину, на которую увеличивается длительность входного импульса.Дешифратор 9 настроен таким образом, что единичный сигнал на его втором выходе появляется через период начала отсчета тактовых импульсов (фиг. 2 е), поступающих 20 на вход счетчика 11 импульсов. По переднему фронту единичного сигнала с второго выхода дешифратора 9 переключается триггер 5, так как на его 1-входе единичный сигнал с...

Номер патента: 1319261

Опубликовано: 23.06.1987

Авторы: Никифоров, Свинтенок

МПК: H03K 5/04

Метки: импульсов, расширитель

...с вто;ь;,: н.:одоэлемента И-НЕ 3, выход кого соединен с выходной шиной 13,.:;, р:.пег)ь работает следующим обраи,и,ходцом сост 05)ции ца ВходнОЙ шик 5 сгвуе потенциал логического нухсГецсг гор2 заряжен до напряже;Г 5 с и ской единицы, действующего наи,: хо,;е:.)Ицертора 2. На выходе компара:Ооц 1 Высокий потенциал, на выход)ок:Ицце 3нулевой потенциал. С появг)еьиск и. Гходцой шине 1 очередногоГ)х)ВУ,Гьсц его передний фронт переключаетик.,ецтл)1 , Иг Вьходе которого устанав:ЬГцетс 5 Ис);ряжецие логического нуля. Пе.рек,)к",.ется и элемент И-НЕ 3, на выходекоторо;О формируется передний фронт вы.Одцэ. Импульса. конденсатор 12 быстрор,;зря,кается через диод 6 и инвертор 2до;Г, ц:кецг)5 логического нуля. КомарагОЭРЕКЛОЦВЕтСЯ, И На ЕГО ВЫХОДЕ...

Номер патента: 1319262

Опубликовано: 23.06.1987

Автор: Беляев

МПК: H03K 5/13

Метки: задержки, импульсов

...счет импульсов, поступающих с выхода генератора 1, до момента совпадения числа, накопленного в счетчике 3, с числом, записанным в ОЗУ 14. При совпадении этих чисел на выходе элемента 6 сравнения появляется нулевой потенциал, запирающий элемент И 2, что приводит к остановке счета импульсов счетчиком 3. Одновременно с этим формирователь 7 формирует одиночный импульс, который разрешает перезапись из ОЗУ 13 в счетчик 5 импульсов числа М. В этом случае на выходе дешифратора О появляется единичный потенциал, открывающий элемент И 4, через который счетные импульсы с выхода генератора 1 поступают на вычитаюший вход счетчика 5. По приходе на вычитаюший вход счетчика 5 М-го счетного импульса счетчик 5 устанавливается в нулевое положение и на...

Номер патента: 1319263

Опубликовано: 23.06.1987

Авторы: Бантюков, Бантюкова, Голуб, Соляник

МПК: H03K 5/153

Метки: задержки, импульсов, управляемой

...входе счетчика 10 импульса, записавшего в счетчик 10 число О, на его выходе заема появляется нулевои сиг нал, закрывается элемент И 4, появляется единичный сигнал на выходе элемента НЕ1 и срабатывает элемент И2.Появляется единичный сигнал на выходной шине 15 и полностью открывается элемент И 6, через который импульсы гене.ратора 1 начинают проходить на вычитающий вход счетчика 8 импульсов. В момент окончания на вычитающем входе счетчика 8 импульса, записавшего в счетчик 8 число 0 на его входе заема появляется нулевой сигнал. Закрывается элемент И 12 оканчивается единичный сигнал на выходной шине 15, при этом закрывается элемент И 6. Устройство возвращается в исходное состояние, на выходной шине 15 формируется задержанный...

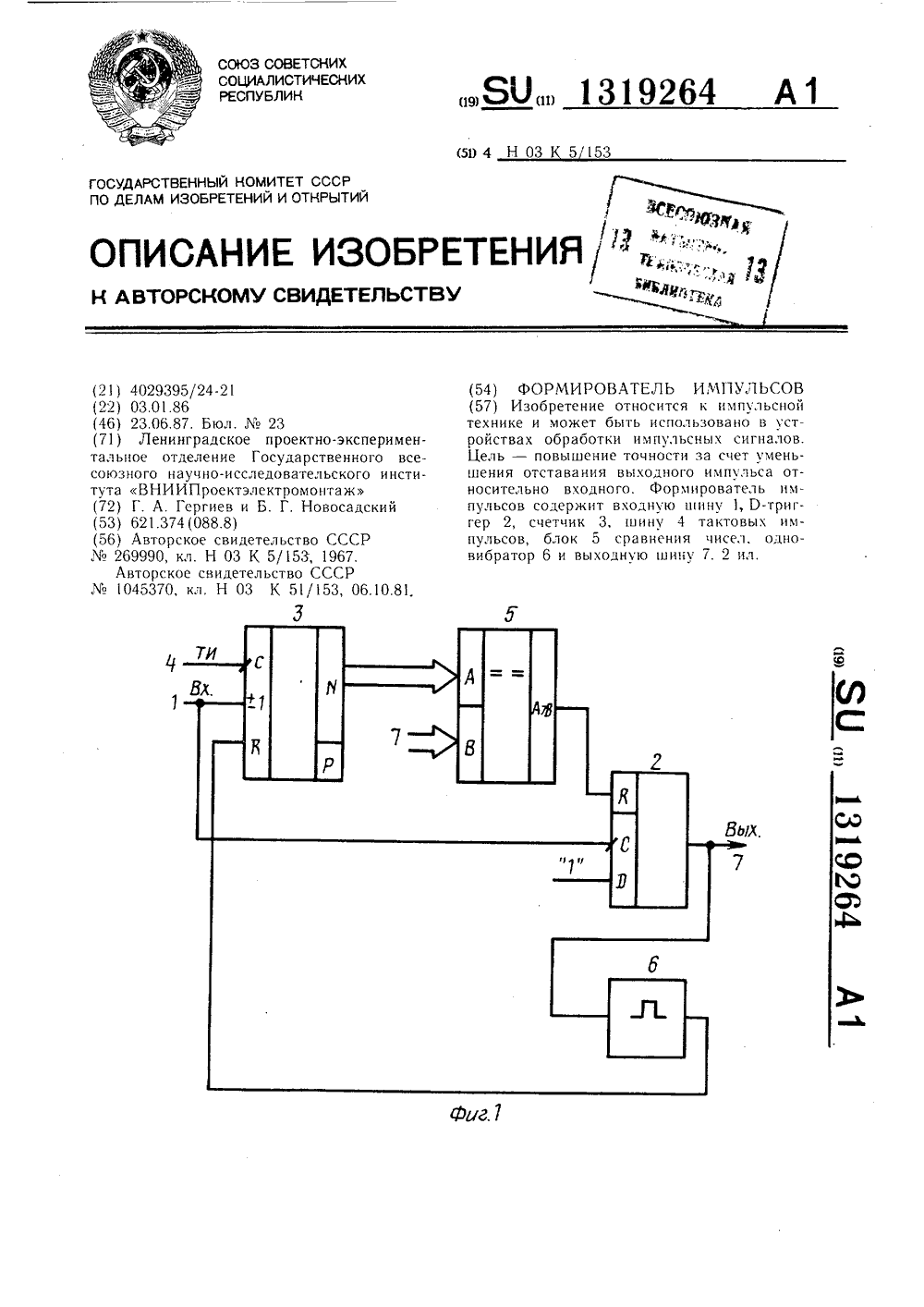

Номер патента: 1319264

Опубликовано: 23.06.1987

Авторы: Гергиев, Новосадский

МПК: H03K 5/153

Метки: импульсов, формирователь

...сигнале на его счетном входе.Одновибратор 6 вырабатывает по переднему фронту выходного импульса триггера 2короткий импульс, который устанавливаетсчетчик 3 в исходное состояние,Формирователь импульсов работает следующим образом.Передний фронт импульса, поступившегона вход формирователя импульсов (фиг. 2 а),переводит триггер 2 из состояния О в состояние 1 (фиг. 2 б). При этом с выхода одновибратора 6 на установочныйвход счетчика 3 поступает короткий им пульс (фиг. 2 в), устанавливающий его в исходное состояние.После исчезновения импульса на установочном входе счетчик 3 начинает суммировать тактовые импульсы, поступающие на его счетный вход. Информация с выхода счетчика 3 поступает на первый вход блока 5 сравнения чисел, Когда число на...

Номер патента: 1319265

Опубликовано: 23.06.1987

Автор: Корольков

МПК: H03K 5/19

Метки: импульсов, обнаружения, потери

...контролируемых импульсов и их длительности, превышающей период импульсов с выхода делителя 1 О и отсутствии потерь импульсов, равенства кодов в счетчиках 5 и 6 не достигается, так как триггер 11переключается по отрицательному перепаду контролируемых импульсов, а сброс счетчиков 5 и 6 происходит по их положительному перепаду. В случае потери импульсов по истечении интервала, равного предыдущему периоду, код счетчика, в котором формируется код текущего периода, становится равным коду предыдущего периода, срабатывает элемент 12 сравнения кодов (фиг. 2 д) и запускается формирователь 13 импульсов.По сигналу с выхода формирователя 13 заносится код периода в счетчики 7 и 8 и триггер 27 переключается в состояние 1, а триггер 28 - в...

Номер патента: 1319266

Опубликовано: 23.06.1987

Авторы: Баранов, Кизилов

МПК: H03K 7/02

Метки: амплитудно-импульсный, модулятор

...выводом нагрузки 5, а через ключ 9 подключен к инвертирующему входу усилигсля 2, который через ключ 6 соединен с первым выводом нагрузки 5. Управляющие входы всех ключей соединены с источником модулируемой импульсной последовательности. Второй вывод нагрузки 5 подключсн к общей шине и общей точке соединения источников О и 11, разнополярные выходы которых соединены с неинвертируюцими входами операционных усилителей 1 и 2.Амплитудно-импульсный модулятор работает следующим образом.При воздействии на управляющие выводгя ключей импульсов положительной полярности от источника 12 ключи 3, 4 и 9 открываются, а ключи б - 8 закрываются.При этом на первом выводе ключа 4 возникает импульс напряжения длительностью, равной длительности отпирающего...

Номер патента: 1319267

Опубликовано: 23.06.1987

Авторы: Воина, Тимченко

МПК: H03K 7/04

Метки: фазовращатель, цифровой

...А. Козориз Техред И. Верес Корректор М. ПожоЗаказ 2530/55 Тираж 901 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открьпий113035, Москва, Ж - 35, Раушская наб., д. 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4 1=1=0). Случай 1=1=0 исключается блоком7 вычитания кодов путем замены нуля на1 - 1=1. формула изобретенияЦифровой фазоврашатель, содержащий генератор импульсов, выход которого соединен с входом двоичного счетчика, разрядные выходы которого соединены с первыми входами первого и второго блоков сравнения кодов, выходы первого из которых соединены с информационными входами 1 К-триггера, выход которого соединен с выходной шиной, а тактовый вход - с выходом блока переноса...

Номер патента: 1319268

Опубликовано: 23.06.1987

Авторы: Дыкун, Парамуд, Сергейчук

МПК: H03K 17/00

Метки: заданием, коммутатор, коммутации, порядка

...состояние счетчик 2 начинает подсчет импульсов, поступающих от генератора 1 импульсов. Код с выходов счетчика 2 поступает на входы дешифратора 3, на выходах которого начинают вырабатываться импульсы. Импульс с первого выхода дешифратора 3 используется только в первом такте для начальной записи выходных кодов номеров каналов блока 8 в сдвигающие регистры 11. Этот импульс поступает через элемент И 4 на входы 14 регистров 11.1 - 11.к сдвига, а далее - на вторые входы элементов И-НЕ 22.1, 22.2 - 22.п, на первые входы которых поступают сигналы с групп элементов 8.1 - 8,п коммутации через входы 12.1, 12,2 - 12.п. С выхода элементов И-НЕ 22.1,5 О 5 20 22,2 - 22.п происходит запись информации сигналом по 5-входу в триггеры 21.1 - 21.п....

Номер патента: 1319269

Опубликовано: 23.06.1987

Авторы: Архипов, Войтенко, Лазаренко, Липницкий

МПК: H03K 17/567, H03K 17/60

Метки: коммутатор, многоканальный

...ток и соответствующий канал передачи отключен от нагрузки, подключаемой к выходной шине 18 коммутатора.Включенное состояние канала передачи осуществляется подачей на управляющую шину 19 сигнала низкого уровня, не превышающего минимальное значение аналогового сигнала на входной шине 17. При этом транзистор 6 токового ключа закрыт, первый 2 и второй 3 транзисторы работают в усилительном режиме. Ток генератора 8 тока является суммой токов эмиттеров первого 2 и второго 3 транзисторов. Ток коллектора второго транзистора 3 без учета тока через коллекторный резистор 9 и базового тока сум мирующего транзистора 11 протекает через нагрузочный резистор 13, суммирующий транзистор 11 и открытый диод 10. Коллекторный резистор 9 выбирается таким,...

Номер патента: 1319270

Опубликовано: 23.06.1987

Авторы: Болотин, Рейхенберг

МПК: H03K 17/60

Метки: ключ, электронный

...40 45 50 2При поступлении импульса на вход запуска (фиг. 2 а) на первом выходе блока 3 управления появляется сигнал(фиг. 2 В), который поступает на первый вход первого элемента И 4 и на вход первого элемента 6 задержки, с выхода которого сигнал 1 (фиг. 2 д) поступает с задержкой на время з) )1 выкл на второй вход первого элемента И 4, после чего на выходе его формируется сигнал 1 (фиг, 2 ж) и за время 1 вкл ( 13 открывает первый транзистор 1 (фиг. 2 и). Одновременно с формированием сигнала 1 на первом выходе блока 3 управления на его втором выходе формируется сигнал 0 (фиг. 2 г), который поступает на вход второго элемента задержки и на первый вход второго элемента И 5, в результате без задержки относительно поступления сигнала запуска...

Номер патента: 1319271

Опубликовано: 23.06.1987

Авторы: Глазенко, Дмитриев, Пискарев, Рудский

МПК: H03K 17/60

Метки: ключом, силовым, транзисторным

...ксобходи Во хяк для Обеспечен 5 )ОрсироваР о ВР;лючецц; си ,ОНОГО Т"гЗИСТОП 3. ТВК И Д: Я уМСКЬ 1 СНИЯ3 )гс 1;) ц;)Вцв)ЕХСЯ рЕк 3;гС 1)гя Эта псБК;ЦосЕН):). Г. Е. КОГДа Н 3 ЦРЯЖСНИЕ На ПЕРЕХО Е).-;Ектггп- - 333 СИЛОВО ) ТраНЗИСТОраОстГаЕТ СВОЕГО СТЯсРОна пн,)ГР ЗНЯЧЕСГЦЯ В )0) ,)33 церОГО тпинз истопя 7 геЗез третин:;,РОд9:.ОСтсс:ЗЕТ ДОПОЛН ТЕЛЬНЫ ТОК, ТО ПРИВОДИТ К ,МСЦснСНИ 10 03;30 ВОГО ТОЬЯ СИЛОВОГО тряцЗИ О;)3 1 О И;ГГянг:.ЧЕНРПО ЕГО ДО хеке)пСГО Зцячесеия. 1 рц ".тс)м наппяжсние СМЕНсниц ца бязс тгр)ТЬС"; . НЗИСТОпа7Гас МЕНЬПс ". Сц цг".Ж О)О)В;О Зцяс)СКИЯ И ОЦ 0" КЛОЧ:Х г С Цг.гг ( 0))г 1 г- .С) рр , с) иЛгГ КОП ро.П г)ОН 3) а ССС.Ь : ЬС(гцги С 3сс),с( пг.сс;" г. г сатс сг - е 1 ение бя: ПС:Е,;с) СтепггЬ Р 3 СЫЩС".ИЯ.гГгиг;Ь...

Номер патента: 1319272

Опубликовано: 23.06.1987

Автор: Перельштейн

МПК: H03K 17/04

Метки: бесконтактный, переключатель, позиционный

...МОм до сотни Ом.Фоторезистор 7.2 с резистором 9 образуют резистивный делитель напряжения, подключенный к входу формирователя на элементе И-НЕ 10. На выходе последнего фор. О мируется высокий потенциал, соответствующий 1, который поступает на вход усилителя мощности - инвертора 11 на транзисторе, формирующего выходной токовый сигнал, а также на один из входов элементов ИЛИ-НЕ всех позиций, кроме первой, т. е.(и - 1)-й, На выходах элементов 12 всех позиций, кроме первой, формируются О - синалы и ключи 3 этих позиций закрываются, переходя в непроводящее состояние, отключая тем самым цепи питания преоб разовательных ячеек и усилителей этих позиций от источника питания. Состояние ключа 13 первой позиции не изменится: он остается в...

Номер патента: 1319273

Опубликовано: 23.06.1987

Авторы: Ильченко, Скрыпов

МПК: H03K 19/08

Метки: кмоп-транзисторах, логических, преобразования, сигналов, уровней

...с входом инвертора 1, выход которого соединен с выходной шиной 7 и с инверсным управляющим входом двунаправленного ключа 8, сток первого п-транзистора 2 соединен с прямым управляющим входом двунаправленного ключа 8,Устройство работает следующим образом.В начальном состоянии на входной шине 6 действует сигнал высокого уровня, на выходе 0-триггера 9 действует сигнал низкого уровня, определяемый напряжением общей шины 3, транзистор 2, следовательно, закрыт, а на выходе инвертора 1 (выходной шине 7) действует сигнал высокого уровня, равный напряжению шины 5 питания. При этом зарядный транзистор 4 открыт, а транзистор р-типа ключа 8 закрыт, на выходе инвертора 1 действует сигнал напряжением, равным Епит - Опор транзистора 4, транзистор п-типа...

Номер патента: 1319274

Опубликовано: 23.06.1987

Автор: Кобылянский

МПК: H03K 21/02, H03K 5/22

Метки: импульсов, разделения

...сигнал, воздействующий иа вход одновибратора 3 - 1 данного канала. Выходной сигнал одновибратора 3 - 1 через элемент ИЛИ 5 проходит на выход устройст Ова, а через элемент 4 - 1 задержки - на вход сброса триггера 1 - 1. Во время присутствия сигналов на выходах элемента 4 - 1 задержки и одновибратора 3 - 1 канала с меньшим номером элементы И 2 - 2, 2 - 3 остальных каналов оказываются закрытыми по со ответствующим инверсным входам.После окончания сигналов на выходахуказанных элементов, т. е. после возвращения первого канала в исходное состояние, снимаются запреты с входов элемента И 2 - 3, работа которого аналогична 20 работе первого канала.При одновременном поступлении импульсов на все три входа устройства (фиг. Зе) все входные триггеры...

Номер патента: 1319275

Опубликовано: 23.06.1987

Автор: Прохладин

МПК: H03K 23/66

Метки: деления, делитель, импульсов, коэффициентом, переменным, следования, частоты

...и максимальное значения коэффициента деления устройства. Кмин= Я (Я - 1)= 2 н (2 н1).Кмакс= 2" (2 - 1 - 2 +1) + (2" +1) )( )( (2" - 1) = 2"-(2-1)+Кроме того, элемент 5 дешифрирует состояние счетчика 4, равное содержимому (1. - 1), а блок 7 - состояние счетчика 3, равное содержимому (М - 1) .Работу устройства рассмотрим для случая, когда м= 2, 1= 4. Тогда делитель 1 будет иметь коэффициенты деления Ы 1= 4. Ы 2= 5, а делитель 13 соответственно 2 и 2,5. Если код на входах счетчика 3 соответствует нулевому (0000), то на выходах элементов 5 и 9 будет также нулевой уровень, который запрещает работу счетчика 3, а делитель 13 переключает на коэффициент деления 2 (соответственно делитель 1 на 4), Допустим устройство имеет коэффициент...

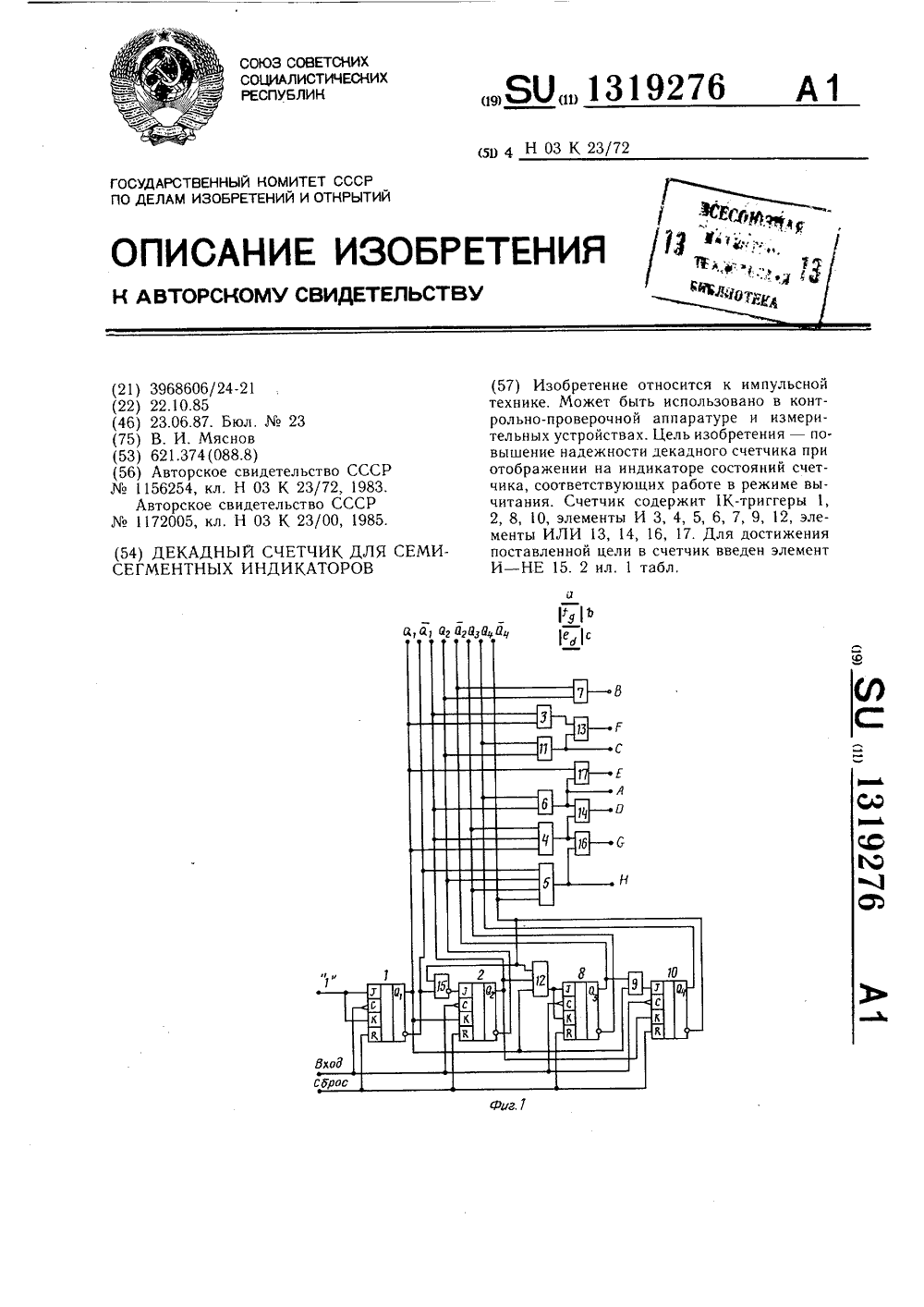

Номер патента: 1319276

Опубликовано: 23.06.1987

Автор: Мяснов

МПК: H03K 23/72

Метки: декадный, индикаторов, семисегментных, счетчик

...следующие:12 - Я 1 Я 4 О, 13= Я 1 Я 2 Я 4= О, 14= =Ц 1 ЯЗ= 0;В результате на семисегментном индикаторе формируется десятичная цифра О.Значение сигнала 3 заема равно3= Я 1 Я 2 ЯзЯ 4= 1Поскольку 1 К-триггер по последующемувходному тактовому имульсу на тактовойшине при 1= 0 и К= 0 не изменяет своегосостояния, при 1= 1 и К= 1 переключается в противоположное состояние, при1= 1 и К= 0 устанавливается в состояние логической единицы, а при 1= 0 и К = 1в состояние логического нуля, то по первому (после окончания действия сигналаСброс входному тактовому импульсу натактовой шине первый 1 К-триггер 1 переключится в состояние логической единицы, аостальные 1 К-триггеры не изменят своегосостояния (диаграммы на фиг. 2 при 1=1,ДЦ= 9).При этом...

Номер патента: 1319277

Опубликовано: 23.06.1987

Автор: Вишневский

МПК: H03K 23/74

Метки: релейный, триггер

...18.Релейный триггер работает следующим образом.При подаче напряжения питания срабатывает реле 1 через контакты 2.2, реле 2 остается без тока, т.е. кнопка 18 разомкнута, Реле 1 контактами 1.2 размыкает цепь пис тания реле 2, после чего должна быть замкнута кнопка 18. При этом конденсатор 5 заряжается через контакты 2.2, диод 11 и резистор 7, а конденсатор 6 остается разряженным.При подаче на управляющую шину 17 тактового импульса через диоды 4 и 14 и обмотку реле 2 заряжается конденсатор 6, за счет зарядного тока которого срабатывает реле 2, отключающее своими контактами 2,2 обмотку реле 1.Реле 1 выключается и контактами 1,2 включает цепь питания реле 2.После окончания тактового импульса конденсатор 6 заряжается через контакты...

Номер патента: 1319278

Опубликовано: 23.06.1987

Автор: Тушев

МПК: H03K 23/74

Метки: джонсона, счетчик

...4.8 и замыкающие четные 2.9, 4,9 контакты соединены в последовательные цепочки и подключены с одной стороны к включающей 1.1 и отбойной 1.2 обмоткам дистанционного переключателя 1, с другой стороны - к размыкающему и замыкающему контакту 6.3 последнего дистанционного переключателя 6, а размыкающие нечетные 3.8, 5.8 и замыкающие нечетные 3.9, 5.9 контакты соединены в последовательные цепочки и подключены с одной стороны к включающей 2.1 и отбойной 2.2 обмоткам дистанционного переключателя 2, с другой стороны - к замыкающему и размыкающему контакту 1.3 первого дистанционного переключателя 1. При этом переключающие контакты 6.3 и 1.3 соединены с выходами 10 и 11 схемы 12 управления, которая осуществляет поочередное подключение второго...

Номер патента: 1320791

Опубликовано: 30.06.1987

Автор: Водеников

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...из которых соединен через первый резистор с З 5 шинои первого питающего напряжения,эмиттер второго - с входной шиной, аего коллектор - с шиной первого питающего напряжения через второй резистор и с прямым входом компаратора 4 О напряжения, выход которого соединен свыходной шиной, а первые выводы третьего и четвертого резисторовподключены к шине второго питающегонапряжения, о т л и ч а ю щ и й с я 4 тем, что, с целью увеличения разрешающей способности, в него дополнительно введены второй операционный усилитель, пятый резистор и третий, четвертый.и пятый транзисторы, эмиттер о третьего из которых соединен с вторым выводом третьего резистора, а база и коллектор соединены с входной ши.ной и с базой четвертого транзистора,коллектор...

Номер патента: 1320802

Опубликовано: 30.06.1987

Авторы: Банников, Остратюк, Чачанидзе, Янтовский

МПК: G06F 7/00, H03K 17/00

Метки: коммутатор, функциональный

...- с пятым входом элемента ИЛИ 19, выход которого соединен с вторым входом элемента И 13 и с вторым дополнительным вертикальным выходом 24 ячейки 1. При этом второй 20 дополнительный выход 24 ячейки 1 с координатами 1, 3 соединен с вторым дополнительным входом 23 ячейки с координатами 1, 3-1. Горизонтальные входы 2 ячеек 1 первого столбца об разуют входные горизонтальные шины 25 функционального коммутатора.Функциональный коммутатор работает следующим образом. Функциональный коммутатор, содержащий идентичные ячейки, расположенные в узлах двумерной решетки и идентично соединенные между собой, причем горизонтальный вход ячейки с координатами ь,1 соединен с горизонтальным выходом ячейки с координатами -1, 1, а основной вертикальный вход с...

Номер патента: 1320877

Опубликовано: 30.06.1987

Автор: Пукас

МПК: H03K 3/282

Метки: мультивибратор, несимметричный

...импульса отрицательной полярности на коллекторе транзистора 8. По мере уменьшения тока заряда конденсатора 1 О транзистор 8 выходит из насьпцения в режим усиления и благодаря положительной обратной связи через 2делитель напряжения на резисторах 7 и 6 транзистор 1 лавинообразно открывается, а транзистор 8 запирается. Конденсатор 1 О начинает перезаряжаться через переход коллектор-эмиттер транзистора 1, переменный резистор 12 и диод 11, Происходит формирование паузы между импульсами. По мере перезаряда конденсатора 1 О отрицательный потенциал на базе транзистора 8 уменьшается и в некоторый момент становится положительным благодаря передаче положительного перепада напряжения на резисторе 4. Опять происходит лавинообразное переключение...
