Бичуков

Номер патента: 1381691

Опубликовано: 15.03.1988

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/281

Метки: мультивибратор

...(Е - Ч ) = О, т.е. практически обес 1точен, его входной вытекающий ток будет отсутствовать и времязадающий конденсатор 4 начнет разряжаться через открывшийся диод 6. Благодаря резистору 9 на выходе элемента НЕ 2 установится "1" независимо от значения его входного сигнала.С момента переключения триггера 1 в единичное состояние логический повторитель 7 окажется включенным под напряжение Ч =Е, диод 5 закроется, времязадающий конденсатор 3 начнет заряжаться входным вытекающимотоком 1 логического повторителя 7, на выходе которого установлен "О. Когда напряжение конденсатора 3 достигнет порога переключения Ч, логического повторителя 7, на его выходе установится "1", которая переключит триггер в нулевое состояние, На прямом выходе триггера...

Номер патента: 1274133

Опубликовано: 30.11.1986

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 5/13

Метки: задержки

...до напряжения питания триггера 1 (до напряже ния между выходами триггера 1 ), ключи 1 1 и 1 2 закрыты , компаратор , 8 об е сточен, На выходе компаратор а 8 (на входе сброса триггера 1 ) . установлен логический 0", который сохраняется и после э апуск а устройства до окончания формирования интер. в ала времени .Если логический "0 " . на ,входе сброса триггера 1 в исходном состоянии ( при отключенных напряжениях питания к омпара тора 8 ) . не ,устанавгде С43ТооТ- емкость соответствующегоконденсатора;ток потребления компаратора от соответствующего источника напряжения;- допустимое относительноеизменение и величина соответствующего напряженияпитания компаратора; 2Т-.КС 1 п --- величина формируемого1-шинтервала времени;К,С - сопротивление и...

Номер патента: 1239842

Опубликовано: 23.06.1986

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/027, H03K 3/281

Метки: генератор, импульсный

...компаратора 1 " такжелогическая "1", Тогда на выходах эле 15 ментов 9 и 11 установятся логические"1", на. выходах элементов 8 и 12логические "0" соответственно. Конденсатор 4 начнет заряжаться черезрезистор 3, При этом на неинвертиру 20 ющгм входе компаратора 1 возникнетположительный скачок напряжения, который подтвердит единичное состояниекомпаратора 1.Заряд конденсатора 4 закончится,5 когда напряжение на неинвертирующемвходе компаратора 1 достигнет величи.ны порога У 6, На выходе компаратора1 при этом установится логический"О", на выходах элементов 9 и 1130 логические "0", на выходе элемента8 - логическая "1". Логический "О"на выхоце элемента 2 подтверждается логической "1" с шины 14 управления, кочденсатор 4 начнет перезаря 35...

Номер патента: 1224986

Опубликовано: 15.04.1986

Авторы: Бакалинский, Бичуков

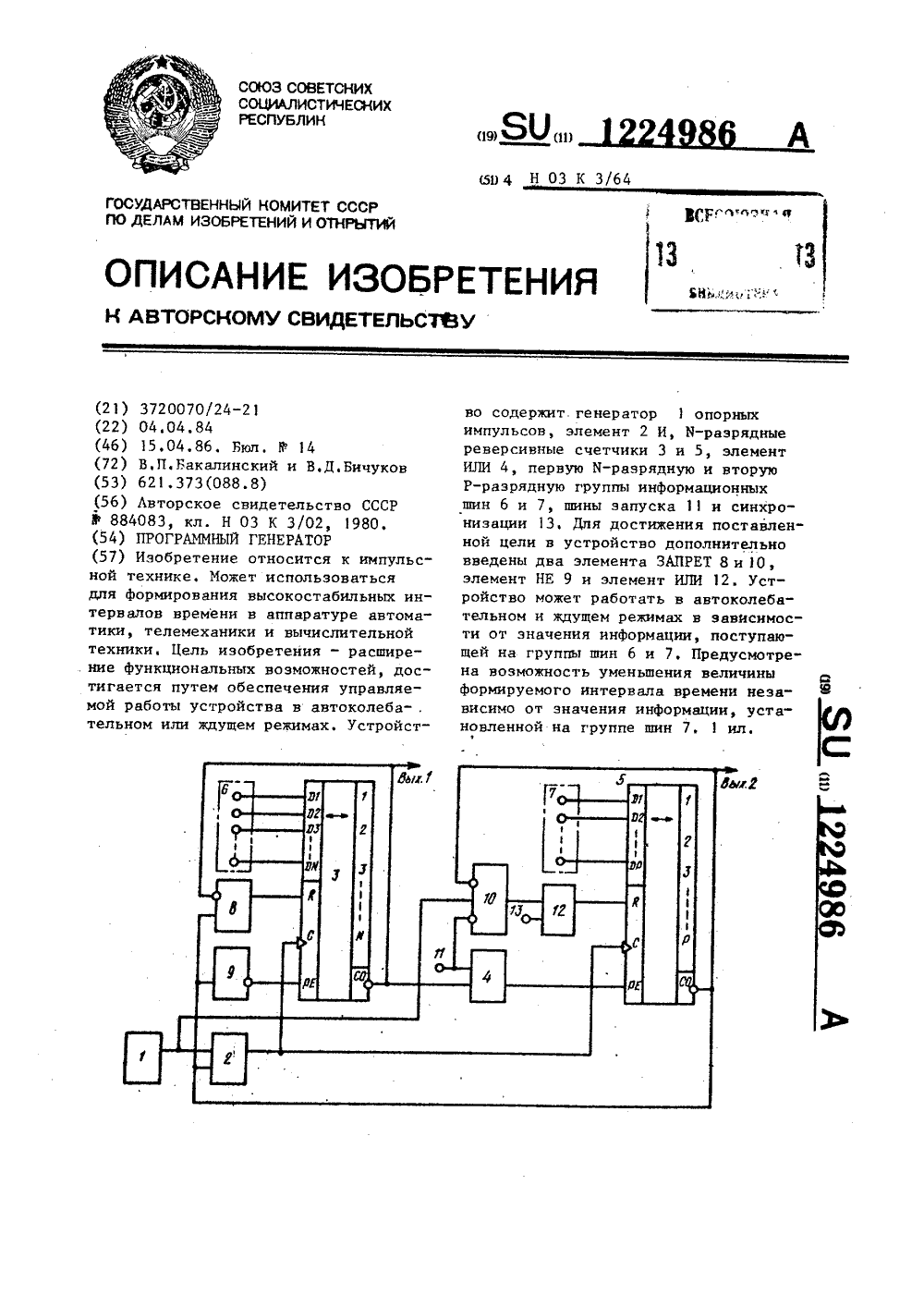

МПК: H03K 3/64

Метки: генератор, программный

...счетчика 3, находящегося в режиме реверсивного счета, уменьшается на единицу. С приходом п-го тактового импульса счетчик 3 обнуляется. На выходе переноса счетчика 3 устанавливается логический 110Величина интервала времени формируемого на выходе переноса счетчика 3 от начала счета до обнуления счетчика 3, определяется из выраже- ния=пТгде п - десятичное число, соответствующее двоичному коду, установленному на группе 6 информационньгх шин;Т, - период следования опорных импульсов генератора 1.Состояние счетчика 5 во время реверсивного счета счетчика 3 не изменяется, так как логическая , поступающая с выхода переноса счетчика 3 через элемент 4 ИЛИ на счетчик 5, удерживает его в режиме паралпельной записи.При обнулении счетчика 3...

Номер патента: 1211580

Опубликовано: 15.02.1986

Авторы: Бибиков, Бичуков, Быков, Кетов, Пантелеев

МПК: F28D 7/00, F28F 9/04

Метки: кожухотрубного, сборки, теплообменника

...Раушская наб д. 4/5Фцлпа ч 1111 П "Па гент", г. Ужгород, ул. Проектная, 4 Изобретение относится к теплоэнергетике, преимущественно к водоводяным теплообменникам систем горячего водоснабжения, и может быть использовано в химической и нефтеперерабатывающей отраслях промышленности.Целью изобретения является повышение надежности,На чертеже схематически изображентеплообменник, собранный предлагаемым способом.Теплообменник содержит кожух 1,трубные доски в виде сдвоенных внутренней 2 и наружной 3 плит, имеющихотверстия 4 под теплообменные трубы5, резиновые уплотнительные элементы6, пакет регулировочных прокладоки стяжные болты 8.Сборка теплообменника осуществляется следующим образом,К кожуху 1 приваривают внутренниестальные плиты 2, в проточках...

Номер патента: 1205279

Опубликовано: 15.01.1986

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 5/13

Метки: задержки

...9 из элементов 10 и11 опять нагружает триггер 1, таккак диод 11 открыт, Цикл восстановления закончится, когда напряжение на конденсаторе 4 станет равнымначальному напряжению.Величина сопротивления К резистора 10, обеспечивающая компенсацию ,дестабилизирующего влияния внутреннего сопротивлениятриггера 1 на времязадающее сопротивление К, определяется изформулы; Изобретение относится к импульсЪной технике, может быть использованодля формирования высокостабильныхинтервалов времени в аппаратуре автоматики, телемеханики, измерительной техники и является дополнительнымк авт, св, Р 519855.Целью изобретения является повышение Стабильности формируемых временных интервалов за счет компенса Оции дестабилизирующего влияния внутреннего...

Номер патента: 1173523

Опубликовано: 15.08.1985

Авторы: Бакалинский, Бичуков

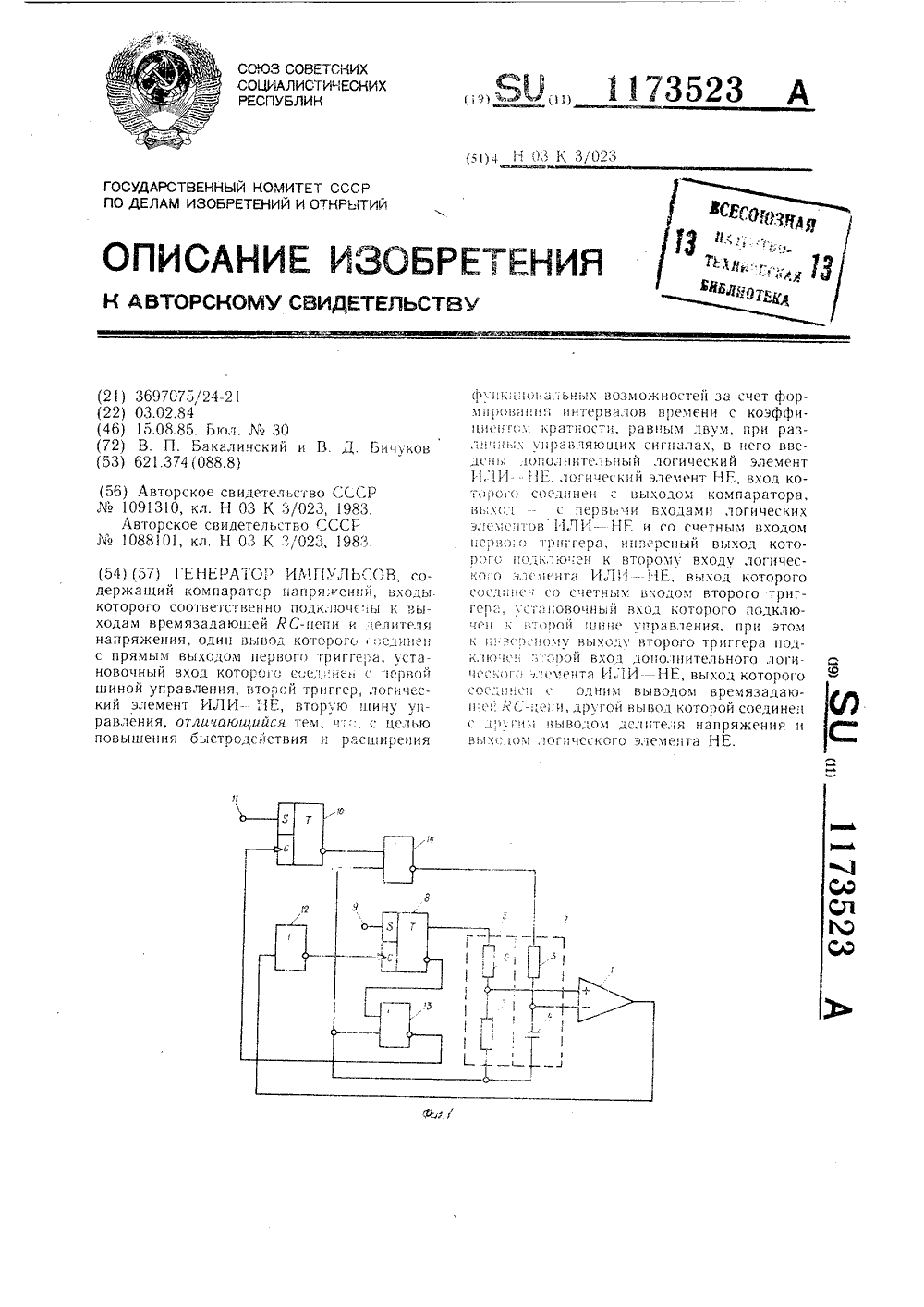

МПК: H03K 3/023

Метки: генератор, импульсов

...выходе компаратора 1 установится 1, а на выходе элемента НЕ 12 - 0, на выходах элементов ИЛИ - НЕ 13 и 14 - 1, Положительный перепад напряжения, поступающий с элемента ИЛИ - НЕ 13 на счетный вход триггера 10, переключит его в нулевое состояние, При этом на выходе элемента ИЛИ - НЕ 14 установится 0, а на инвертирующем входе компаратора 1 возникнет отрицательный скачок напряжения Ч =( - Ча+Чей). Единичное состояние триггера 8 подтверждается 1, поступающей на его установочный вход с шины управления 9. Устройство возвращается в исходное состояние.Величина формируемого интервала времени 1 от момента переключения компаратора 1 в нулевое состояние и до момента возвращения компаратора 1 в исходное единичное состояние определяется из выраже- ния...

Номер патента: 1140231

Опубликовано: 15.02.1985

Авторы: Бакалинский, Бичуков, Хлонь

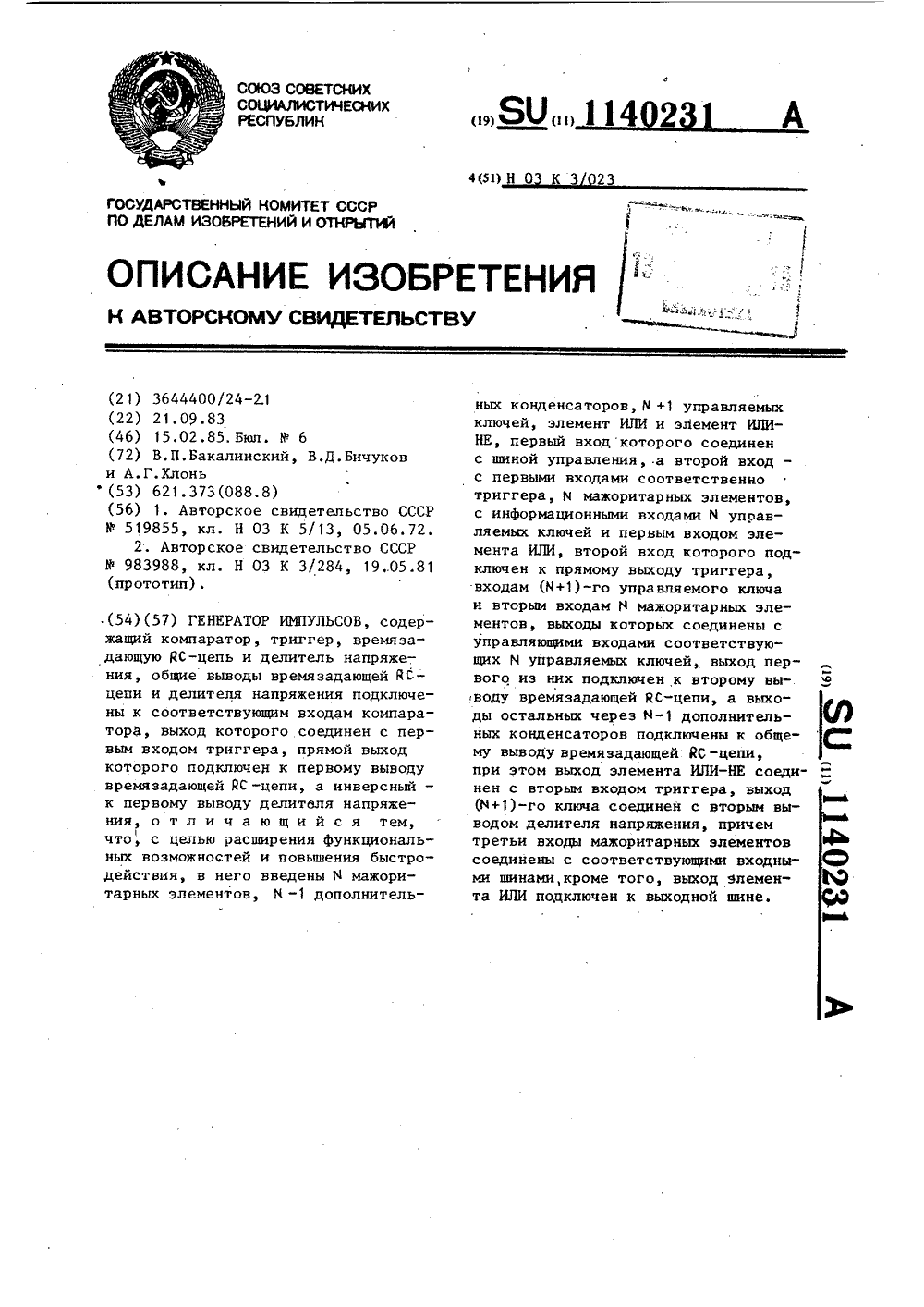

МПК: H03K 3/023

Метки: генератор, импульсов

...представлена функциональная схема генератора; на фиг.2 аж - эпюры напряжений, поясняющие его работу.Генератор импульсов содержит компаратор 1, времязадающую КС-цепь 2, состоящую из соединенных последовательно конденсатора 3-1 и резистора, 4, дополнительные конденсаторы 3-2: З-И, триггер 5, делитель 6 напряжения, состоящий из резисторов 7 и 8, элемент 9 ИЛИ-НЕ, шину 10 управления, мажоритарные элементы 11-1 11-М, входные шины 12-1 - 12-Ч, управляемые ключи 13-1 - 13-(Я+1), эле- мент 14 ИЛИ, выходную шину. 15. Общие выводы времязадающей КС-цепи 2 и делителя 6 напряжения соединен с входами компаратора 1, выход которого подключен к первым входам триггера 5, мажоритарных элементов 11-1 11-Н, элемента 14 ИЛИ; элемента 9 ИЛИ-НЕ и...

Номер патента: 1138928

Опубликовано: 07.02.1985

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/284

Метки: одновибратор

...времязадающие конденсаторыс выходом времязадающей КС-цепи, ,первый вход управления - с прямым выходом триггера и вторым входом первого элемента И-НЕ, а последующие - с дополнительными шинами управления.Многоканальный коммчтатоо содеожит М логических элементов И-НЕ,первые входы которых объединены и являются первым входом управления, а вторые - последующими входами управления соответственно, и И ключей,входы управления которых соединены соответственно с выходами И логических элементов И-НЕ, информационные входы М ключей образуют выход, а выходы - информационные входы много928 35 3 1138канального коммутатора соответственно.На чертеже приведена схема предлагаемого одновибратора.Одновибратор содержит компаратор 1напряжений,...

Номер патента: 1119164

Опубликовано: 15.10.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/286

Метки: генератор, импульсный

...ц -(-ц +ц),12 СО 11 В(10) который подтверждает единичное состояние конденсатора .1Перезаряд конденсатора 4 заканчивается, когда напряжение на инвертирующем входе компаратора. 1 достигает величины ц 1.Напряжение на конденсаторе 4 в этот момент равно(1)На выходе компаратора 1 устанавливается логический "0", на выходах элементов 8 и 10 - логические " 1", на выходах логических элементов 9 и 11 - логическое "0" (фиг. 2).Таким образом, конденсатор 4 пере- заряжается от напряжения ц под возС 011 действием напряжения Е до напряже"Э 11НИЯ ЦСО 12Величина формируемого интервала времени определяется из выражения й - рспп - элл -- (9)Е -0о Е -Ц92 СО 11 где К - сопротивление резистора 31 С - емкость конденсатора 4.С момента переключения...

Номер патента: 1116538

Опубликовано: 30.09.1984

Авторы: Бакалинский, Бичуков, Хлонь

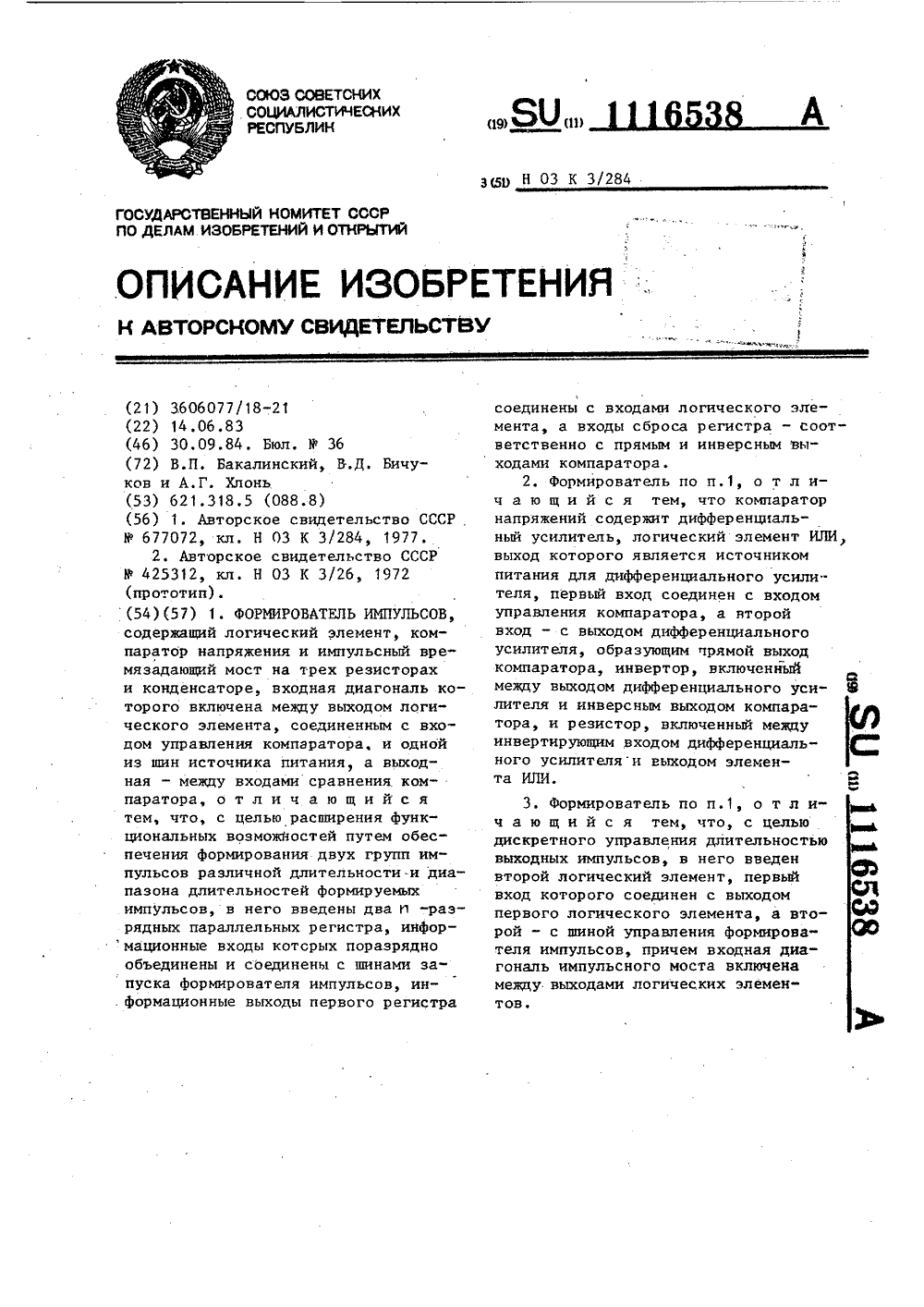

МПК: H03K 3/284

Метки: импульсов, формирователь

...причем входная диагональ импульсного моста включена между выходами логических элементов. На чертеже приведена функциональная схема формирователяФормирователь импульсов содержит первый логический элемент 1, импульсный времязадающий мост 2, выполненный на конденсаторе 3 и,резисторах 4-6, компаратор 7 напряжения, вход 8 управления которого соединен с выходом логического элемента, а входы сравнения 9 - с выходной диагональю моста 2, прямой 10 и инверсный 11 выходы компаратора соединены с входами сброса параллельных регистров 12 и 13, входы которых соединены с шиной 14 запуска, а выходы - с выходными шинами 15 и 16 формирователя. Кроме того, выходы регистра 12 соединены с входами логического элемента 1, Второй логический элемент 17116538...

Номер патента: 1100718

Опубликовано: 30.06.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/281

Метки: генератор, импульсный

Номер патента: 1094135

Опубликовано: 23.05.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/281

Метки: генератор, импульсный

...элементе И, причем второй вход первогологического элемента соединен с второй входной шиной, а входы второгологического элемента соединены свходами элемента ИСКЛЮЧАЮЩЕЕ ИЛИ,второй вход которого соединен с выходом компаратора,На чертеже приведена схема импульсного генератора.Импульсный генератор содержит компаратор 1, неинвертирующий вход которого соединен с точкой соединенияпервых выводов первого резистора 2и конденсатора 3, второй вывод конденсатора 3 соединен с выходом первого логического элемента 4, второйвывод первого резистора 2 соединенс первым входом первого логическогоэлемента 4 и выходом инвертора .5, вход которого соединен с выходомкомпаратора 1, инверсный вход которого соединен с точкой соединенияпервых выводов второго 6 и...

Номер патента: 1091310

Опубликовано: 07.05.1984

Авторы: Бакалинский, Бичуков, Хлонь

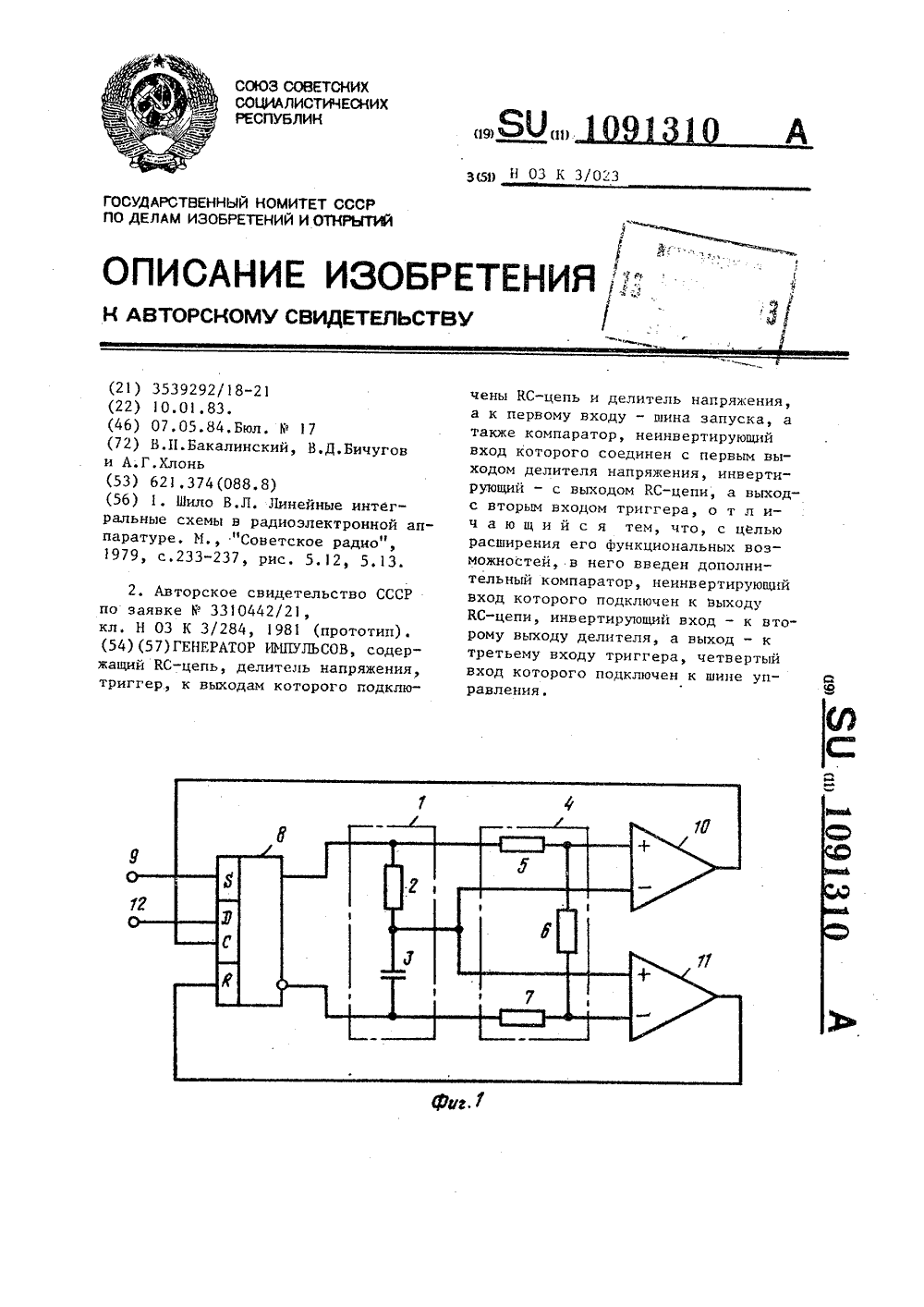

МПК: H03K 3/023

Метки: генератор, импульсов

...его исстояния. Генераторисходное состояние(18)(19 кл генератораается процессходного совозвращается в когда напряже О 4цна конденсаторе 3, и последний начинает перезаряжаться.На выходе времязадающей КС-цепи 1 возникает положительный скачок напряжения1 г (со 1 Ц вь 5)(г) 9 (13) который подтверждает состояние компаратора 1.На выходе компаратора 10 при этом устанавливается логический О.На иннертирующем входе компаратора 11 устанавливается напряжение ц, на неинвертирующем входе компаратора 10 - напряжение ЦЬ 2Компаратор 11 возвратится в исходное состояние логического О, когда напряжение на выходе времяэадающей КС-цепи 1 достигнет напряжения ц, а на конденсаторе Э - величины цго 1 г=(ц вь(кг Ц)(14)Величина интервала времени с момента...

Номер патента: 1088101

Опубликовано: 23.04.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/023

Метки: генератор, импульсов

...работать в асинхронном нли счетном режимах. Если в этот момент на одной из шин 12 или 13 управления установлена логическая "1" (управляюпрюй импульс не закончился), состояние триг" гера 9 не изменяется, и пороговое напряжение на выходе делителя 2 не изменяется.Если в этот момент на шинах 12 и 13 управления установлены логические "0" (управляющий импульс закончился),пороговое напряжение на выходе делителя 2 изменяется; Ч изменяется на Чг или Ч изменяется на Ч,Компаратор 1 возвращается в исходное состояние, когда напряжение на его инвертирующем.входе достигает величины Чг нли 7 , а на конденсаторе 7 - величиныЧсог 1-" 71 г - Чп г Таким .обрезом, конденсатор 7 перезаряжается от напряжения 7(ц 1 или 7 до напряжения Усогнли Чсогг под...

Номер патента: 1083348

Опубликовано: 30.03.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/027, H03K 3/284

Метки: одновибратор

...содержит компаратор 1напряжения, например, на основедифференциального усилителя, ннвертирующий и неинвертирующий входыкоторого подключены соответственнок выходу времязадающей РС -цепи 2,содержащей конденсатор 3 и резистор 4, и,к выходу резистивного де-.лителя 5 напряжения, содержащего ре 15зисторы 6 и 7, логические элементы 2 И-НЕ 8 и 2 И 9, буферный элемент,например логический элемент НЕ 10,логические элементы 2 И-НЕ 11 и 12,причем один вход элемента 8 соеди 20нен с шиной 13 запуска а одни входыФэлементов 2 И 9 и 2 И-НЕ 11 - соответственно с шинами 14 и 15 управления.Вторые входы элементов 8 и 9 объединены и соединены с выходом компара 25тора 1, общая шина которого соединена с выходом элемента НЕ 10, входкоторого...

Номер патента: 1070686

Опубликовано: 30.01.1984

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/281

Метки: генератор, импульсный

...И-НЕ соединен с выходом компаратора, а выход - с входом второго логического элемента НЕ непосред,.ственно, и с. его выходом " через делитель напряжения, другие входы первого и второго логических элементов И-НЕ соединены с первой и второй ши-.55 нами управления соответственно.На чертеже изображена электрическая схема импульсного генератора,Импульсный генератор содержит компаратор 1 напряжений, входы кото рого подключены к выходам времязадающей С -цепи 2, состоящей из резистора 3 и конденсатора 4, и делителя 5 напряжений, состоящего из резисторов 6 и 7, первый логический 65 элемент НЕ 8, вход которого подключен к выходу комнаратора 1, второй логический элемент НЕ 9. Один вход первого логического элемента И-НЕ 10 подключен к выходу...

Номер патента: 1058033

Опубликовано: 30.11.1983

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/027, H03K 3/281

Метки: генератор, импульсный

...напряжения, который и подтвер дит новое состояние компаратора.Перезаряд конденсатора 4 закончится, когда напряжение на неинверти 65 устройство относится к импульсной входом и выходом третьего инве ттехни еике и может быть использовано для ВС-цепь - между входом и выходом втовертора,формирования высокостабильных интер- рого инвертора конденсатором к выходувалов времени в аппаратуре автомати- последнего, а инвертирующий и неинки, телемеханики и вычислительной тех вертирующий входы компаратора напряИзвжения соединены соответственно .созвестен импульсный генератор, средними точками делителя напряжениясодержащий компаратор напряжения, два и Вс-цепи.последовательно соединенных логичес- На фиг. 1 изображена электрических инвертора, вход...

Номер патента: 1041065

Опубликовано: 15.09.1983

Авторы: Балицкий, Бичуков, Боталенко, Лыгин, Ничипорчик, Скойбеда, Трофимук, Шац

МПК: A01D 69/00

Метки: аппарата, комбайна, кормоуборочного, питающего, привод

...фиг, 2 - реверс привода питающего аппарата, разрез.Устройство содержит самоходное (или прицепное) шасси 1, питающий аппарат 2 и коробку передач привода 3 питающего аппарата. На ведущем валу 4 коробки передач привода расположен шкив 5 и солнечное колесо 6 планетарного ряда. Кинематическая связь между водилом 7 планетарного ряда и корпусом коробки передач привода питающего аппарата осуществляется гидроуправляемой фрикционной муфтой 8. Между коронным колесом 9 и валом 4 кинематическая связь осуществляется как фрикционной гидроуправляемой муфтой 10, так и сателлитами 11 планетарного ряда. Подвод масла в бустеры гидроуправляемых муфт осуществляется через каналы 12 и 13 и торцовое вращающееся уплотнение 14 10 15 20 25 30 35 от золотника...

Номер патента: 1037418

Опубликовано: 23.08.1983

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/02

Метки: генератор, ждущий

...времязадающий конденсатор 3 заряжен о начального напряженияО 40о со,вых м-и ына неинвертирующем входе 6 мпаратора 1 устанавливается напряжение Оо =ОВыв, а на инвертирующем +ОВЫХ 1 ВЫХ 12 ВЫХ.Ц2ВЫХ 2 ВЫХ 1/ ВЬ 1 Х 1Р 1 где 1 й 1+ Р 2 Р и = 2 Р 1+В 2 ,. А 1, Я 2 - сопротивление резисторов б и 7 делителя 5. При этом энергопотребление пред-. лагаемого устройства, как и известно(6)45 ЕЫХ 8 еых 1 ЕЬи 12 го определяется только энергопотреблением логических элементов 8,9,11 ,и 12.При поступлении положительного импульса (логической ь 1" ) на шину 10 на выходе элемента 9 устанавливается логический "0"(О", )а на .компаратор 1 поступает напряжение питания, равноееыз)так как напряжение Ц;, на инвертирующем входе компаратора 1 в начальный момент...

Номер патента: 993439

Опубликовано: 30.01.1983

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/281

Метки: генератор, импульсный

...на инвертирующем входекомпаратора 1 достигнет значения ЯНапряжение на конденсаторе 4 в этотомомент рав но (Ч-Ч),2На выходе компаратора 1 устанавливается напряжение логической 1 ф,а на выходах инверторов 8 и 9 напряжение логического,0 (Ч ж ) и лоЗО гической 1 (Ч, ) соответственно. После этого начйнается заряд конденсатора 4, и далее процессы будутповторяться,Таким образом, в установившемсярежиме конденсатор 4 заряжается чеВ рез резистор 3 от напряженияоЧСолл Ъ Чвылрдо напряженияСрл,=Чил -ЧВыЦр40и затем разряжается через резистор3 от напряжения Чсдо напряженияЧ, соответственно йод воздействиемнайряжений Еэл и Езл,Время заряда С и разряда 1 конденсатора 4 определяется из выраже 45 ний"ел-Чср Чил лвью Чвььв/ ьыуВ 50 Ягде п 1 л= -д.л л2. В...

Номер патента: 983988

Опубликовано: 23.12.1982

Авторы: Бакалинский, Бичуков, Хлонь

МПК: H03K 3/284

Метки: одновибратор

...на элемент 8, выходной сигналкоторого не изменится. Напряжениена неинвертирующем входе компарато. -ра 7 становится равным Ч,+ а на ин . и . - Рь юю овертирующем Чъ - Р + Р (Ч, вьюх Чвьсн)+о(Ч вьюк Чвых )После переключения триггера 1 висходное состояние выходной сигнал 15 (сигнал на выходе элемента 8 ) неизменяется и продолжается Формиро"вание.интервала времени. Конденсатор 4 при этом начинает перезаряжаться от напряжения Чсх=-- (ЧвьюхйьЧвь к) ДО ИСХОДНОГО Чсв ПОД ВОЗДЕЙСТвье 1вием напряжения Еэ 2= (ЧвьюхЧвьехКогда напряженйе на инвертирующем входе компаратора 7 станет несколько меньше, чем на неинвертирующем Че на выходе компаратора 7установится логическая "1" и поступит на вход элемента 8. На выходеэлемента 8 установится...

Номер патента: 964427

Опубликовано: 07.10.1982

Авторы: Бибиков, Бичуков, Быков, Заневский, Кетов, Пантелеев

МПК: F28F 9/14

Метки: доска, теплообменника, трубная
