H03K — Импульсная техника

Номер патента: 1210207

Опубликовано: 30.01.1987

Автор: Лебедев

МПК: H03K 3/335

Метки: генератор, импульсов

...представлена принципиальная электрическая схема генератоГенератор импульсов содержит однопереходный транзистор 1, первуюшину 2 источника напряжения питания,подключенную к второй базе однопереходного транзистора 1 и через резистор 3 к эмиттеру однопереходноготранзистора 1 и к первой обкладкеконденсатора 4, биполярный транзистор 5, диод 6, вторую шину 7 источника напряжения питания, подключенную к эмиттеру биполярного транзис 25тора 5 и через нагрузку 8 к первой. базе однопереходного транзистора 1.База биполярного транзистора 5 соединена с катодом диода 6 и со второй обкладкой конденсатора 4 коллектор биполярного транзистора 5 сое 30динен с первой базой однопереходноготранзистора 1, анод диода 6 подклю -чен к второй шине 7 источника...

Номер патента: 1287251

Опубликовано: 30.01.1987

Авторы: Бурняцкас, Микнюнас, Науекас, Ульянычев

МПК: H03D 13/00, H03K 5/22

Метки: детектор, частотно-фазовый

...разности фаз,присутствующий на выходе второгоП-триггера 3, включает первый элемент 11 отвода тока, который отводитток от интегратора 2 , вследствие чего. выходное напря -жение интегратора меняет нап -равление.Рассмотрим работу устройства, когда входные сигналы на шинах 2 и 4 имеют различные частоты, например частота сигнала на шине 2 в два или более раза превышает частоту сигнала 5 на шине 4 (фиг.2, зона 11). Первый импульс, действующий на шине 2, записывает своим положительным перепадом "1" в первый Э-триггер 1, а импульс, действующий на шине 4, запи- О сывает "1" во второй Э-триггер 3, после чего оба триггера 1 и 3 переходят в нулевое состояние, Формируя таким образом на выходе триггера 1 (Фиг.26) положительный импульс с...

Номер патента: 1287252

Опубликовано: 30.01.1987

Автор: Сахаров

МПК: H03H 7/38, H03K 5/00

Метки: гальванической, передачи, потенциала, развязкой

...задержкой иминимальными искажениями фронтов ивершин с эффективной гальваническойразвязкой между входом и выходом.Описанные процессы соответствуютпередаче импульсов (потенциалов),длительность которых превышает длительность импульсов 16 - 19.Передача импульсов меньшей длительности происходит так же, как визвестных транзисторных ключах с общим эмиттером и трансформатором вцепи коллектора. Отличие состоит втом, что передаваемый импульс проходит на выход по двум каналам параллельно, на шинах 13 и 14 происходитнелинейное сложение по амплитуде импульсов от двух каналов (т.е. амплитуда выходного импульса равна амплитуде большего из двух одновременнопришедших на входы выпрямителей импульсов).В режиме, когда длительностьвходных импульсов...

Номер патента: 1287253

Опубликовано: 30.01.1987

Автор: Аитов

МПК: H03K 3/53

Метки: генератор, импульсов, нагрузок, питания, униполярных

...В результате за счет разря-" да конденсатора 22 формируется поджигающая часть выходного импульса и, кроме того, через нагрузку 15 протекает колебательный ток перезаряда конденсатора 9, который замыкается по цепи: тиристор 3, дроссель 12, нагрузка 15, диод 19, конденсатор 9, После закрытия диода 19 конденсатор 9 продолжает перезаряжаться на обратную полярность током, протекающим от источника 26 через дроссель 27 и тиристорыи 3. В момент С включаются тиристоры 2 и 4 и после коммутации тока с тиристоров 1 и 3 на тиристоры 2 и 4 колебательный ток протекает по цепи: тиристор 2, дроссель 12, нагрузка 15, диод 20, конденсатор 9. На этом заканчивается формирование импульса на нагрузке 5. При не-. обходимости получения импульсов большей...

Номер патента: 1287254

Опубликовано: 30.01.1987

Автор: Батяев

МПК: H03K 3/64

Метки: генератор, импульсов, программируемый

...старший (К+1)-й разряд первого регистра 19 одновре 3 287254менно записывается логическая единица - метка выходного кодаПри следующих тактовых импульсах информация в первом регистре 19 последовательно сдвигается от младшего разряда к 5 старшему и далее поступает в следующие регистры 19, также работающие в режиме последовательного сдвига. Импульс с выхода элемента 2 И-ИЛИ 8 одновременно увеличивает на единицу О состояние счетчика 3 блока 1, а также поступает в блок 17 задержки, в котором задерживается на время Б Т, где Т - период повторения тактовых импульсов. С выхода блока 7 задержанный импульс поступает на триггер 11 блока 1, который через элемент И 5 начинает пропускать тактовые импульсы к счетчику 15. Отсчитав количество импульсов,...

Номер патента: 1287255

Опубликовано: 30.01.1987

Авторы: Батареев, Брякин, Величко, Маханьков, Степиков

МПК: H03K 3/64

Метки: импульсной, последовательности, формирователь

...прекращается. Одновременно с этим на другом выходе КБ-триггера 4 устанавливается состояние логической единицы, которое через элемент ИПИ 9 поступает на вход записи реверсивного счетчика импульсов 3, Происходит запись информации (числа А) с входной шины данных 10. С приходомимпульса с выхода генератора 5 с частотой следования Г ЙБ-триггер 4 ус 2тановится в такое состояние, при кото ом вновь откроется элемент И 2,рустановка числа А на реверсивном счетчике импульсов 3 запрещается, так как на его вход записи через элемент ИЛИ 9 поступает напряжение логичес-кого нуля с КБ-триггера 4. Таким образом, на выходе элемента И 2 получаем пачку с количеством импульсов, равным установленному числу А через промежутки времени, определяемые частотой...

Номер патента: 1287256

Опубликовано: 30.01.1987

Авторы: Ивановская, Михнов

МПК: H03K 3/72

Метки: временных, интервалов, программируемый, формирователь

...шиной 6,Устройство работает следующим об- разом,В исходном состоянии 0-триггера 4 сброшен кратковременным импульсом по шине 8 "Сброс" и на его выходе устанавливается уровень логического нуля. Делитель частоты 3 находится в режиме счета импульсов частоты внешнего генератора. Программируемые таймеры 1 и 2 запрограммированы по информационным, адресным и управляющим входам по информационно-управляющим шинам для работы в режиме одновибратара, при зтам вводимые в них козф 87256 2 фициенты К К, определяющие длительности выходных импульсов, выбираются из соотношенияь = Т (Кл,.К 1+ Кг+ 1) (1) где Т - длительность Формируемоговременного интервала;Т - период частоты внешнего геонератора импульсов;К - коэффициент деления делителя...

Номер патента: 1287257

Опубликовано: 30.01.1987

Автор: Ходаков

МПК: H03K 3/84

Метки: сетки, формирователь, частот

...2, при котором анализатор 4устанавливается в начальное состоя"ние и датчик 1 и ОЗУ 5 выдают содер.жимое по адресу "0", в каждом такте,сформированном Формирователем 6, записывается результат сравнения содержимого в ОЗУ 5 и датчика 1 в Ртриггер 11.В-триггер 11, установленный импульсом с выхода переноса датчика 2в единичное состояние, устанавливается в состояние "0" по С-входу припервом же сигнале О" (неравенство)с выхода элемента 13, после же перехода Р-триггера 11 в состояние "0"может быть сброс только по входу сброса, т.е, импульсом переноса датчи"ка 2,Такой режим обеспечивается тем, что состояние Э-триггера 11 в каждом такте переписывается в В-триггер 1 2, который в том же такте с задержкой по времени принудительно устанавливается в...

Номер патента: 1287258

Опубликовано: 30.01.1987

Авторы: Геращенко, Денисов

МПК: H03K 3/84

Метки: генератор, напряжений, случайных

...4. В момент появления импульса на выходе генератора 7 импульсов открываются ключи 2 и 5 и блоки 3, 6 аналоговой памяти запоминают напряжения соответственно источника 1 случайного напряжения и функционального генератора 4, период колебаний которого выбирается меньше периода коле 7258 2баний генератора 7 импульсов, чтопри отсутствии взаимной синхронизациимежду ними обеспечивает случайностьмомента запоминания напряжения функционального генератора 4 относительно периода импульсов генератора 7 импульсов, При этом изменение формыколебаний функционального генератора 4 меняет плотность распределенияи смещает математическое ожиданиеслучайного напряжения на выходе второго блока 6 аналоговой памяти, аформа колебаний функционального генератора...

Номер патента: 1287259

Опубликовано: 30.01.1987

Авторы: Батраченко, Кузьмин

МПК: H03K 3/84

Метки: генератор, импульсов, квазирегулярных

...Дополнительная задержка Тэ = Т. К вносится путем подсчета счетчиком 8 тактовых импульсов до момента сравнения числа подсчитан 3 12 ных импульсов с кодом К, установленным в блоке 13 управляющих кодов, Таким образом, значения периодаТк= То+ Тд Ти(2 - К+ К ) имеют две составляющие: псевдослучайную Т и постоянную Тд, что и позволяет осуществить раздельную регулировку значений В и Тк.Пусть, после включения устройства ВЯ-триггер 10 находится в "нулевом", состоянии.(формируется первая составляющая периода квазирегулярных импульсов - псевдослучайный временной интервал Т ), в регистре сдвига 1 и счетчике 8 записаны случайныесзначения кодов Ки Кк соответственно. Счетчиком 8 подсчитываются импульсы, формируемые генератором 7 тактовых импульсов....

Номер патента: 1287260

Опубликовано: 30.01.1987

Авторы: Ивлев, Модель, Петрова

МПК: H03K 4/60

Метки: генератор, пилообразного

...управляющий сигнал55через резистор подается на базу илиэмиттер транзистора.На первой шине 10 питания " положительное напряжение, на второй шине 12 - отрицательное. Управляемый источник 11 на своем выходе создает отрицательное напряжение, изменяющееся пропорционально положительному напряжению на его же управляющем входе и может быть выполнен по одной из известных схем управляемых стабилизаторов напряжения.Генератор пилообразного тока работает следующим образом.В промежутках между синхроимпульсами, поступающими на входную шину 2 (прямой ход развертки), ток второго генератора 5 закорачивается на общую шину ключом 1, ключ 3 заперт, а конденсатор 6 заряжается током генератора 4, Напряжение обратной связи, поступающее на...

Номер патента: 1287261

Опубликовано: 30.01.1987

Авторы: Горячев, Пирогова

МПК: H03K 4/92

Метки: генератор, импульсов, колоколообразных

...соединенных ключей дешифратора 15, С задержкойна интервал времени д 1достаточный для срабатывания переключателя 12, на второй вход (шина16) дейифратора 15 поступает второйуправляющий сигнал Ч, (фиг. 3, 5открывающий второй из двух последовательно соединенных транзисторовдешифратора 15фиг. 2), в результате чего на выходе дешифратора 15возникает напряжение положительной 10полярности Ч (фиг, 3 о ), котороеподводится к первому блоку 5 синхронизациисчетный триггер, одноиэ плеч которого питается постоянным напряжением положительной полярности непосредственно от источниканапряжения положительной полярности,а другое - через дешифратор), который при поступлении на его вход очередного тактового импульса срабатывает и открывает первый ключ 6,...

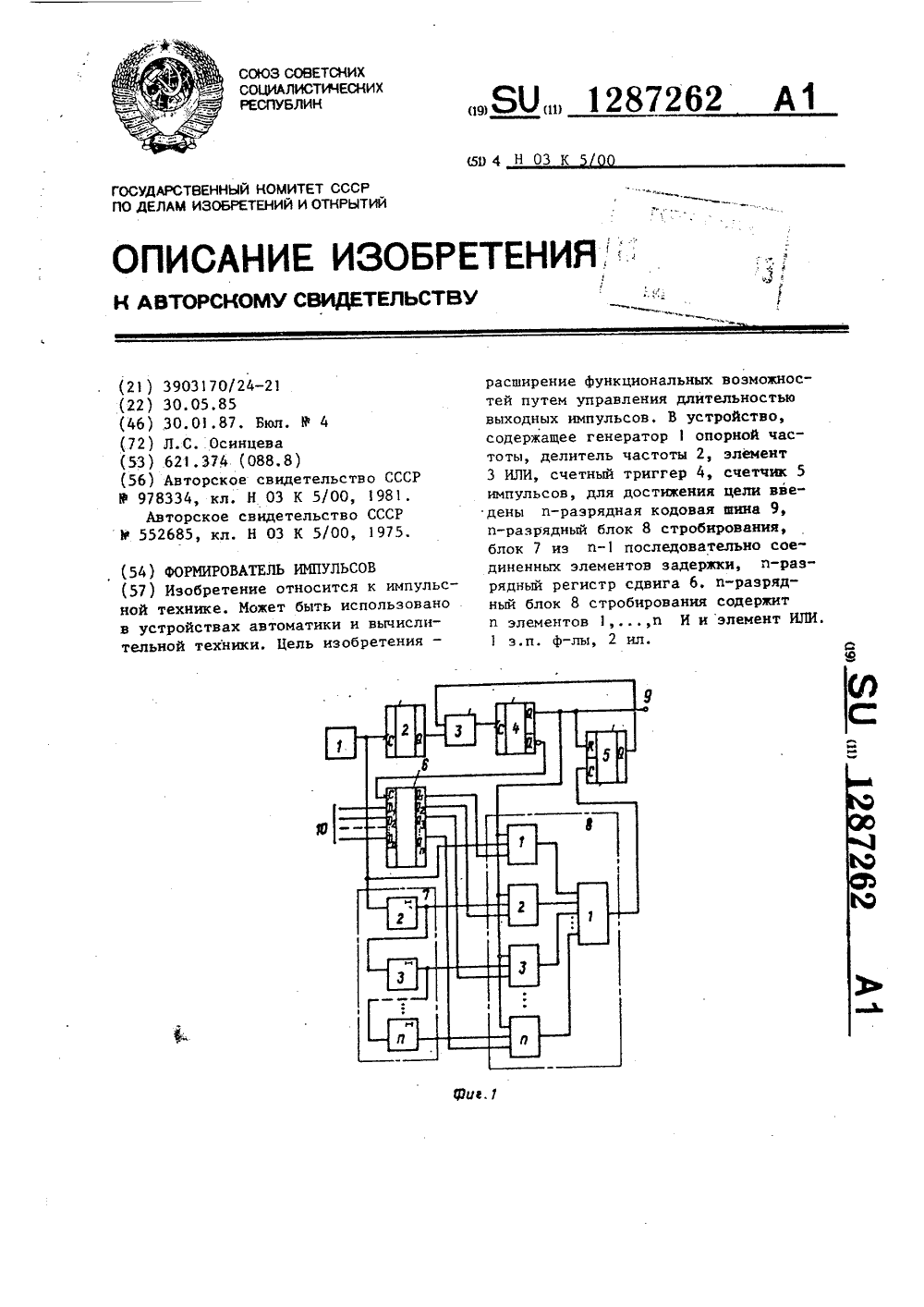

Номер патента: 1287262

Опубликовано: 30.01.1987

Автор: Осинцева

МПК: H03K 5/00

Метки: импульсов, формирователь

...и элементов 1п И и элемент ИЛИ, выход которого соединен с выходом и-разрядного блока 8 стро бирования, входы - с выходами соответствующих элементов 1,п И, первые вторые и третьи входы элементов 1п И соединены с соответствующими входами первой, второй и третьей групп входов п-разрядного блока 8 стробирования.Устройство работает следующим образом.Последовательность импульсов с выхода генератора 1 поступает на вход делителя 2 частоты (фиг.2 а), Импульс с выхода делителя 2 частоты (фиг,2 о) поступает через элемент 3 на вход счетного триггера 4 вызывает его срабатывание. На прямом выходе счетного триггера 4 (фиг.2 5) появляется потенциал логической единицы, которым открывается блок 8 (фиг.2 2 ), и на вход счетчика 5 начинают поступать прямые...

Номер патента: 1287263

Опубликовано: 30.01.1987

Авторы: Бадяев, Гарманов

МПК: H03K 5/08

Метки: импульсов, формирователь

...энергию, накопленную в нагрузке 2. За время,ток в нагрузке продолжает нарастать и возникает начальное отклонение амплитуды импульса от заданного значения о (ошибка). С выхода элемента 3 обратной связи импульс поступает на вход пикового128 7263 О 15 20 35 40 45 50 Фо р мул а детектора 9, и детектор запоминаетамплитуду импульса. Импульс запуска,поступающий на вход устройства, поступает на установочные входы счетчиков 17 и 18 импульсов и обнуляетих, а также запускает Формирователь19, Импульс с выхода формирователяустанавливает выход КБ-триггера 14в состояние "1" и, следовательно,устанавливает на вхоле элемента И15 "1", Поэтому импульсы с выходагенератора 16 тактовых импульсов через элемент 15 начинают поступатьна соответствующие входы...

Номер патента: 1287264

Опубликовано: 30.01.1987

Автор: Корольков

МПК: H03K 5/19

Метки: импульсов, обнаружения, потери

...14, 15, ключи 16-19 с управляющими входами, конденсаторы 20, 21,Устройство работает следующим образом,Контролируемая последовательностьимпульсов поступает на первую входную шину 10 устройства (фиг.2 а), скоторой соединен вход триггера 1,входы элементов И 11, 12 и инвертора13. Данное устройство предназначенодля обнаружения потери импульсов впоследовательностях с плавным изменением периодов импульсов, следующихдруг за другом, где длительности импульсов превышают максимальное приращение периодов. Триггер 1 переключается по отрицательному перепадуимпульсов, поступающих с шины 10(фиг,2 в,г), открывая один из ключей16, 18 интегрирующих элементов 2, Э.Интегрирующие элементы 2,3 преобразуют периоды контролируемых импульсов в напряжение Яиг.2...

Номер патента: 1287265

Опубликовано: 30.01.1987

Авторы: Кузин, Кунцевич, Похвалынский

МПК: H03K 5/19

Метки: импульсной, периода, последовательности

...выходе действуют импульсы с периодом следования, равным периоду следования зондирующих импульсов. Припоявлении на входе импульса помехималой длительности конденсатор 15не успевает зарядиться, формирователь не срабатывает. Если амплитудавходного импульса мала, формирователь также не срабатывает.Устройство работает следующим образом,Первый импульс с выхода формирователя 4 (фиг.2 а) поступает на счетный вход первого триггера 5 (фиг,2 б)и переключает его из состояния "О" всостояние "1". Логическая "1" с прямого выхода первого триггера 5 разрешает прохождение импульсов с генератора 1 (фиг.2 г) через элемент И 2(фиг,2 д) на счетный вход реверсивного счетчика 3. Начинается счет импульсов реверсивным счетчиком 3. Следующий импульс...

Номер патента: 1287266

Опубликовано: 30.01.1987

Авторы: Власов, Пан

МПК: H03K 5/19

Метки: временного, импульса, интервала, середине, формирования

...определяют измеряемые временные интервалы (фиг,2 Б), а по переднему фронту этих импульсов на выходе. сумматора 6 по модулю два формируется фронт импульса, по появлению которого счет импульсов счетчиками 12 и 13 становится запрещенным, а триггером 9 .и элементом НЕ 11 формируются импульсы для управления перезаписью вычитающего счетчика 12 импульсов (фиг,2 В) и сигнал сброса суммирующего счетчика 13. Для создания некоторой задержки импульса сброса относительно импульса перезаписи служит элемент 10 задержки (фиг.2 Г). Это обеспечивает сначала перезапись содержимого суммирующего счетчика через сумматор 14 в вычитающий и только потом обнуление суммирующего счетчика 13. Счетные входы обоих счетчиков соединены с выходом генератора 7 тактовых...

Номер патента: 1287267

Опубликовано: 30.01.1987

Авторы: Быков, Гусаков, Корягин

МПК: H03K 5/24

Метки: компаратор, мдп, одноразрядный, транзисторах

...4, 7 соответственно, третья .выходная шина 17 подключена к затворам шестого, восьмого транзисторов 6, 8, истокам первого, девятого транзисторов 1, 15, четвертая выходная шина 18 у подключена к затворам второго, третьего транзисторов 2, 3 и стокам пятого, десятого транзисторов 5, 16.Устройство работает следующим образом. 55На шины 9, 10 подключаются "плюс" и ,минус источников питания соответственно. Потенциалы плюса" и минуса источника питания принимаются соответственно за "1" и "О".Входные сигналы подаются на шины 13 и 14. На транзисторах 1, 15 и 5, 16 образованы инверторы для этих сигналов а выходными шинами 17, 18, Одновременно транзисторы 1 и 5 являются транзисторами, входящими в схемы элементов ИЛИ-НЕ с выходными шинами 11, 12....

Номер патента: 1287268

Опубликовано: 30.01.1987

Авторы: Кондрашов, Сопрунов

МПК: H03K 5/26

Метки: импульсной, последовательности, селектор

...выходе счетчика 2 не появится сигнал (фиг.2 в) и по окончанию Т устройство возвратится в исходное состояние. При поступлении очередного входного импульса вновь начинает работать счетчик 2. Если длительность второго импульса ТрпТ, то через и тактов после начала входного импульса на втором выходе счетчика 2 (фиг.2 в) появится сигнал высокого уровня и следующим тактом триггер 4 будет установлен в состояние "1" (фиг,2 д). Если Тн ) и Т то через и тактов на третьем выходде счетчика 2 (фиг.2 г) появится сигнал, устанавливающий триггер 4 в состояние 0" и по окончанию второго входного импульса устройства возвратится в исходное состояние а на выходе элемента И 7 не возникнет сигнала, т,е. импульсы с длительностью, меньшей и Т и большей и Т не...

Номер патента: 1287269

Опубликовано: 30.01.1987

Авторы: Будадин, Гусятин, Кольцов, Рапопорт, Снурников, Сотников

МПК: H03K 5/153

Метки: генератор, импульсов, многочастотный

...выход устройства, устанавливает на его соответствующем выходе состо" яние "О", тогда как на всех остальных из Н его выходов сохраняется состояние " 1". Сигнал "О", попадая на первые входы, например, элементов И-НЕ 7 и 8, устанавливает на их соответствующих выходах состояние "1", которое поступая, например, иа вторые входы элементов И-НЕ 13.и 14, разрешают генератору 2, собранному на этих элементах, работать с неза" висимым возбуждением и генерировать собственную частоту, определяемую ю номинальной частотой кварцевого резонатора 18, Резисторы 15 и 16 обеспечивают линейный режим элементов И"НЕ 13 и 14, а конденсатор. 17 развязывает их по постоянной составляющей. Кварцевый резонатор 18 и 19, включенный в цепь положительной обратной связи,...

Номер патента: 1287270

Опубликовано: 30.01.1987

Автор: Лебедев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...быть равна сопротивлению резистора 9, Произведение величины сопротивления резистора 9 на величину емкости конденсатора 8 должно определяться выражением: Коэффициенты передачи сумматора 2 по всем трем входам должны быть равны между собой и равны К -, которое должно определяться выражением: Кс = --- - (3)г. иамКоэффициент К д передачи усилителя-выпрямителя 4 по первому входу, на который подается входное напряжение, должен определяться выражением: Коэффициент Кпередачи усилителя-выпрямителя 4 по второму входу, 1287270наф который подается напряжение смещения, должен определятьсяВыражением:К = -1, (5) 5Ключи 5 и 6 должны быть разомкнуты при положительном напряжении на выходе компаратора 3 (во время формирования импульса) и замкнуты при...

Номер патента: 1287271

Опубликовано: 30.01.1987

Авторы: Анисимов, Середнев

МПК: H03K 9/06

Метки: импульсов, напряжение, селекцией, частоты

...выход которого является выходом схемы выборки-хранения 7.Устройство работает следующим образомПри отсутствии импульсов входногосигнала (фиг.2 а, со) на шине 1,формирования импульсов первым одновибратором 2 и вторым одновибратором 3 не происходит и действующее навыходе Функционального преобразователя 4 напряжение низкого уровняпоступает на вход первого элемента 5,с выходя которого потенциал "0"поступает на второй вход элементаИ 6 и управляющий вход ключа Я,замыкая его и устанавливая ня интеграторе элемента выборки-хранения 7 нулевой потенциал,При поступлении импульсов входного сигнала на шину 1 (фиг.2 а) одно- вибратор 2 вырабатывает импульсы выборки (фиг.2 б), а одновибратор 3 Формирует импульсы установки начальных условий (фиг.2 в)...

Номер патента: 1287272

Опубликовано: 30.01.1987

Автор: Заклецкая

МПК: H03K 9/08

Метки: интервал-напряжение

...разряда (диаграмма Ь ), поддерживая нулевойуровень на конденсаторе накопительного блока 6, затем процесс повторяется,Каждый период времени ключ разрядаобеспечивает стабилизацию выходногосигнала за счет привязки к нулевомууровню, что особенно важно при использовании интегралов на операционных усилителях, в которых без подобного разряда произошло бы сползаниевыходного напряжения и тока смещения25усилителя,Аналогично работает второй накопительный блок 7 (диаграмма 1 ), подключаемый к формирователю 2 через ключ 5,управляемый импульсами блока 10 управления (диаграмма Ъ ) и разряжаемыйключом 9, управляемый импульсом подиаграмме ж . При этом в накопительном блоке формируются импульсы, аналогичные импульсам накопительного блока б, но...

Номер патента: 1287273

Опубликовано: 30.01.1987

Автор: Багаутдинов

МПК: H03K 5/153

Метки: дребезга, контактов, устранения

...первый вывод которого соединен с шиной питания, а второй - с первым входом логического элемента И"НЕ 2, К-вход20 КБ-триггера 3 соединен с прямым входом первого одновибратора 4 и инверсным входом второго одновибратора 5, первым входом элемента И-НЕ 2 и не 25 подвижным контактом выключателя подвижный контакт которого соединен с общей шиной, Б-.вход триггера 3 соединен с выходом логического элемента И-НЕ 2, второй входкоторого соединен с выходом первого одновибратора 4, а третий вход - с выхо-дом второго одновибратора 5.Устройство работает следующим образам.В исходном состоянии (см.чертеж) на входе устройства имеется уровень "1". При этом на выходах одновибраторов 4 5 также "1", на выходе логичес. кого элемента И-НЕ 2 уровень "О",...

Номер патента: 1287274

Опубликовано: 30.01.1987

Автор: Чулков

МПК: H03K 5/04, H03K 5/135

Метки: длительности, заданной, импульса, формирования

...логические 45"0" (фиг.2 Л, М). При этом АЗУ 5 и 6отслеживают напряжения ГПН 3 и 4соответственно (фиг,2 Е, Ж). Компараторы 7 и 8, управляемые сигналамис выходов КЯ-триггера 9, поочередно 50переходят в режим сравнения, когдана их управляющих входах появляетсявысокий уровень "1". На объединенныхвыходах компараторов (фиг.2 Н) - хаотическая последовательность импульсов (дребезг), т.к. напряжения АЗУ 5и 6 колеблются вокруг напряженийГПН 3 и 4 соответственно. Этот дребезг подтверждает сброшенное сос 74 2тояние Р -триггера 10. Описанное исходное состояние сохраняется до момента поступления входного запускающего сигнала П на Я-вход Р-триггера 10.Формирование выходного импульса К начинается в момент поступления входного запускающего сигнала...

Номер патента: 1287275

Опубликовано: 30.01.1987

Авторы: Белюх, Бессмертный

МПК: H03K 5/153

Метки: выделения, импульсов, пачке, первого, последнего

...состояние,Устройство работает следующим образом. С приходом первого импульса в пачке (фиг,2 а) на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3 вьделяется им пульс (фиг2 е), который устанавливает триггер 6 в исходноесостояние (фиг,2 з), На выходе триггера 6 появляется разрешающий сигнал для элемента И 2. 50Первый импульс пачки поступает также на элемент 4 задержки, задержка которого равна периоду следования импульсов в пачке (фиг.2 б).Одиночный импульс, поступающий на вход устройства, подтверждает исходное состояние триггера 6 и запускает элемент 4 задержки, но импульс с его выхода (фиг.2 б) не оказывает влиТаким образом, устройство выделило первый и последний импульсы в пачке и готово к дальнейшей работе. формула изобретения Устройство для...

Номер патента: 1287276

Опубликовано: 30.01.1987

Авторы: Агафонов, Бережной, Дубинин

МПК: H03K 17/00

Метки: ключевой, элемент

...схему путем подачи переменного напряжения на обмотки возбуждения 4 и 5 управляемого 2 и компенсационного 3 магнитопроводов. Выходные обмотки 7 и 8 магнитопроводов 2 и 3 включаются на нагрузку. Указанное идентичное магнитное состояние магнитопроводов 2 и 3 приводит к тому, что на выходе обмоток 7 и 8 сигнал равен нулю (имеет минимальное значение). Путем подачи импульса напряжения определенной величины и нап равления на обмотку 9 импульсного управления в управляемом магнитопроводе 2 создается импульсное магнитное поле определенной величины и направления относительно поля возбуждения, При этом магнитные моменты доменов резко изменяют свое направление и переходят из одного устойчивого состояния в другое. Фиксация этого состояния...

Номер патента: 1287277

Опубликовано: 30.01.1987

Авторы: Друз, Рукоданов

МПК: H03K 17/00

Метки: коммутатор, программируемый

...6 по адресу, заданному кодом очеоедной клавиши, Таким образом, послеочередного нажатия одной из клавиш в,блоке 7 памяти Формируется очередь из кодов коммутируемых каналов, а в бло-,ке 12 памяти будут записаны номераочередей каналов.1 Режим коммутации задается сигналом "Чение, подаваемым на вход 29, триггер 14 устанавливается в единичное состояние л подает высокий потенциал на управляющие входы режимов блоков 7 и 12 памяти, что соответствует режиму чтения, и снимает сигнал р,"зрсшени. с входов элементов И 4 иб 1, тем самым блок 10 ввода отключастся от входов блоков 7 и 12 памяти,При срабатывании триггера 14 на выходе Формирователя 21 Формируетсяимпульс, который устанавливает в нулевое состояние счетчик 6, триггер 58 в блоке 1 управления...

Номер патента: 1287278

Опубликовано: 30.01.1987

Авторы: Машуков, Сергеев

МПК: H03K 17/567

Метки: переключающее, переменной, структурой

...который открывает МДПтранзисторы 3 и 4, и между первой 9и второй 13 выходными клеммами транзисторного ключа 1 образуется токопроводящая цепь, в результате чегоот источника питания через нагрузку10, транзисторный ключ 1, датчик тока 6 протекает ток,Пока величина этого тока не превышает номинальное значение, сигнална выходе 17 порогового элемента 7остается равным нулю и третий МДПтранзистор 5 открыт. Падение напряжения на этом транзисторе таково, чтопереход база-эмиттер биполярноготранзистора 2 закрыт и ток протекаеттолько по цепи, образованной МДПтранзисторами 4 и 5, Потери мощностив ключе, обусловленные падением напряжения на этих МДП-транзисторах притоке меньше номинального, невелики -меньше, чем потери мощности в цепи,образованной...

Номер патента: 1287279

Опубликовано: 30.01.1987

Авторы: Бородулин, Герасимов, Зверев, Самонин

МПК: H03K 17/60

Метки: ключ, транзисторный

...которые включены параллельно, ссФдинен с вторым выводом диода 15; Транзисторный ключ работает следующим образом.В исходном состоянии, йри отсутствии отпирающего напряжения на шине 11, транзисторы 1 и 2 закрыты, на коллекторе транзистора 2 потенциал равен нулю, на неинвертирующем входе дифференциального усилителя 13 потенциал меньше по абсолютной величине, чем напряжение источника 14 смещения. На выходе усилителя 13 потенциал низкий, и транзистор 3 закрыт.При поступлении на шину 11 отпираю" щего напряжения оно поступает через конденсатор. 17 и диод 15 на неинвертирующий вход усилителя 13, Амплитуда управляющего напряжения на пине 11 такова, что в первый момент потенциал неинвертирующего входа усилителя 13 превосходит напряжение источника...
