Формирователь импульсов

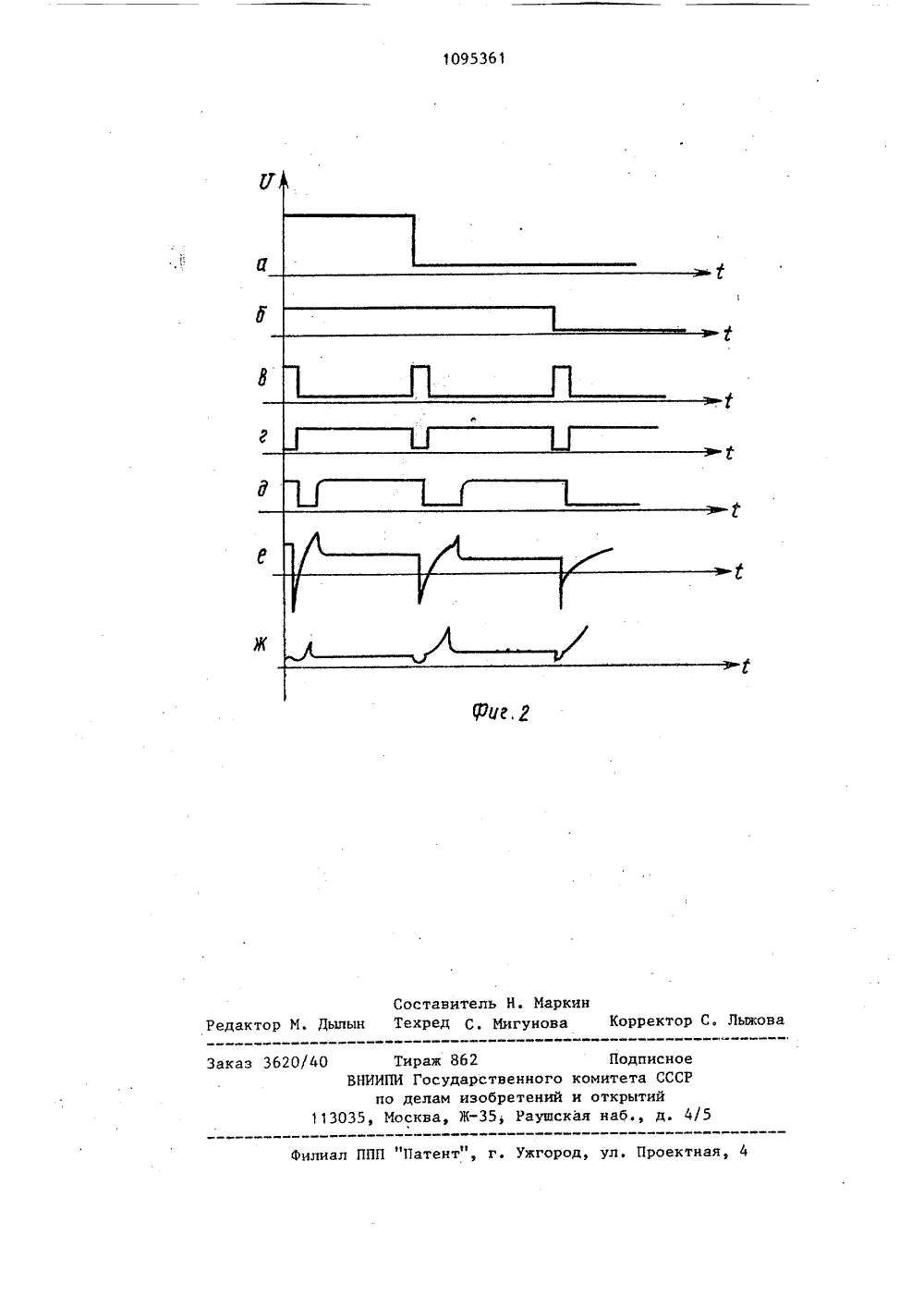

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А у Н 03 К 3/2 ВГ13Ж. ,:,ЕТЕНИ ЕТЕЛЬСТ К АВТОРСК льство СССР 4, 28.08,75 УЛЬСОВ поч а ю щ иширения обеспеченияоотношенияпульсов, в аерзадающии СУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИОПИСАНИЕ ИЗО(54)(57) ФОРМИРОВАТЕЛЬ ИМПавт.св, Р 549877, о т л ис я тем, что, с целью раобласти применения путемвозможности регулировки сдлительностей выходных имнего введены второй время конденсатор, два дополнительных диодаи четыре резистора, причем первыйвывод второго времязадающего конденсатора соединен с нулевым выходомР 5-триггера, а второй - с точкой соединения трех резисторов, первый ивторой из которых вторыми выводамичерез соответствующие дополнительныедиоды подключены к шинам управляющегонапряжения, второй вывод третьегорезистора подключен к первому выводупервого времязадающего конденсатора,второй вывод четвертого резистора -к единичному выходу Р 5-триггера,первый вывод - к первому выводу пвого времязадающего конденсатора.выходу Р 5 -триггера, а первый вывод -к первому выводу первого времязадающего конденсатора.На фиг,1 изображена принципиальнаясхема формирователя импульсов; нафиг.2 - временные диаграммы, поясняющие его работу.Формирователь импульсов содержитЯз-триггер 1, выполненный на элементах 2 и 3 НЕ-ИЛИ, инвертор 4 на элементе 2 ИИИ-ИЛИ-НЕ, первый и второй 5 и 6 времязадающие конденсаторы,диоды 7, 8 и 9, резисторы 10, 11, 12и 13, шины 14 и 15 управляющего напряжения, выходную шину 16 и входнуюшину 17.Два входа инвертора 4 подключенык шинам управляющего напряжения 14и 15, остальные объединены и подключены к времязадающему конденсатору6, резистору 12 и аноду диода 9, катод которого подключен к единичномувыходу триггера 1. Нины 14 и 15 через последовательно соединенныедиод 7 и резистор 10, диод 8 и резистор 11 подключены к первой обкладкепервого времязадающего конденсатора5, вторая обкладка которого соединена с нулевым выходом триггера 1 ис выходной шиной 16.Второй вывод резистора 12 и резистор 13 подключены к первой обкладке первого времязадающего конденсатора 5.Второй вывод резистора 13 подключен к единичному выходу триггера 1,единичный вход которого подключен квходной шине 17, а нулевой - к выходу инвертора 4.Формирователь работает следующим образом. 25 В исходном состоянии на входной шине 17 присутствует уровень логической единицы. Пусть на шинах 14 (фиг.2 аб) и 15 (фиг. 2 б) присутствуют также уровни управляющих напряжений; на выходе элемента 2 НЕ-ИЛИ - уровень логического нуля, а на выходе элемента 3 НЕ-ИЛИ - логической единицы. Второй времязадающий конденсатор б заряжен входными токами инвертора 4 до напряжения, равного падению напряжения на диоде 9.Времязадающий конденсатор 5 заряжен до напряжения, величина которого определяется соотношением номиналов резисторов 12 и 13 и резисторов 10 и 11,4 109536Изобретение относится к импульснойтехнике и может быть использовано вустройствах автоматики.По основному авт.св. У 549877 известен формирователь импульсов, содержащий Р 6 -триггер, диод, времязадающий конденсатор и инвертор с управляющими входами, выполненный налогическом элементе 2 ИИИ-ИЛИ-НЕ,а один из входов логического элемен- Ота 2 ИИИ-ИЛИ-НЕ объединен и подключен к аноду диода и к одному из выводоввремязадающего конденсатора,а вторыеуправляющие входы элементов 2 И логического элемента 2 ИИИ-ИЛИ-НЕ,кроме одного, подключены соответственно к двум шинам управления, приэтом другой вывод времязадающего конденсатора подключен к шине нулевогопотенциала Г 120Недостаток таких устройств - низ"кие функциональные возможности из-затого, что в них соотношение длительностей формируемых импульсов не регулируется и является постояннойвеличиной.Цель изобретения - расширениеобласти применения путем обеспечениявозможности регулировки соотношениядлительностей выходных импульсов. 30Цель достигается тем, что в формирователь импульсов, содержащий Р 5"триггер, диод, времязадающий конденсатор и инвертор с управляющими входами, выполненный на логическом элемен 35те 2 ИИИ-ИЛИ-НЕ, а каждый из двухвходов логического элемента 2 ИИИИЛИ-НЕ объединен и подключен к анодудиода и к одному из выводов времязадающего конденсатора, а.управляющие 40входы, кроме одного, подключены соответственно к двум шинам управления,введены второй времязадающий конденсатор, два дополнительных диода ичетыре резистора, причем первый вывод 45второго времязадающего конденсаторасоединен с нулевым выходом Р 5"триггера, а второй - с точкой соединениятрех резисторов, первый и второй изкоторых вторыми выводами через соот 50ветствующие дополнительные диодыподключены к шинам управляющего напряжения, второй вывод третьего резистора подключен к первому выводу первого времязадаюшего конденсатора, авторой вывод четвертого резистора -55к единичному выводу первого времязадающего конденсатора, второй выводЧетвертого резистора - к единичному61 3 10953При поступлении на входную шину 17 уровня логического нуля (фиг. 2 в) триггер 1 переключается и на выходах элементов 2 и 3 НЕ-ИЛИ формируется соответственно уровень логической 5 единицы (фиг. 2 г) и логического нуля (фиг. 2 д). Лиод 9 запирается. Напряжение на времяэадающем конденсаторе 5 изменяет свою полярность (фиг. 2 е), и последний начинает перезаряжаться,Ток перезаряда складывается.из токов, протекающих через резисторы 10, 11, 12 и 13При этом ток, протекающий через резистор 12, складывается из входного тока инвертора 4 и тока разряда времязадающего конденсатора 6, Времязадающий конденсатор 6 начинает разряжаться (фиг. 2 ж) и разряжается до тех пор, пока разность напряжений на времязадающих конденса О торах 5 и 6 не сравняется с величиной падения напряжения на резисторе 12, создаваемого входным током инвертора 4, после чего времязадающий конденсатор 6 начинает заряжаться. При этом, если постоянная времени заряда конденсатора 5 меньше постоянной времени конденсатора 6, то через некоторый промежуток времени напряжения на них выравниваются, после чего ток, протекающий через резистор 12, меняет свое направление. Это изменение направления тока через резистор 12 означает изменение постоянных времени заряда конденсаторов 5 35 и 6. Постоянная времени заряда конденсатора 5 при этом увеличивается, так как часть его зарядного тока начинает ответвляться через резистор 12, а постоянная времени заряда кон денсатора 6 уменьшается, так как последний заряжается дополнительным током, протекающим через резистор 12. При этом постоянная времени за" ряда конденсатора 5 остается меньшей 45 постоянной времени заряда конденсатора 6, благодаря чему напряжение на конденсаторе 5 возрастает быстрее, чем на конденсаторе 6, что приводит к увеличению тока через резистор 12. 50 Этот увеличивающийся по мере заряда конденсаторов 5 и 6 ток компенсирует уменьшение зарядного тока конденсатора 6, поступающего иэ входной цепи инвертора 4. Заряд времязадающих конденсаторов 5 и 6 продолжается до тех пор, пока напряжение на последнем из них не достигнет величины порогового напряжения инвертора 4, после чего инвертор переключается и на его выходе появляется уровень логической единицы. На выходе элемента 3 НЕ-ИЛИ появляется уровень логической единицы и процесс формирования импульса заканчивается, При поступлении на входную шину 17 уровня логической единицы. формирователь возвращается в исходное состояние.Если на шину 14 (фиг. 2 а) подается уровень логического нуля, то входной токс соответствующего элемента 2 И . инвертора 4 ответвляется в цепь источ" ника нулевого уровня и конденсатор 6 заряжается входными токами только двух элементов 2 И инвертора 4. Соответственно времязадающий конденсатор 5 заряжается через резистор 13 и резистор 10. В результате этого выходной импульс,. формируемый на выходной шине 16, оказывается длиннее. При этом регулировкой резистора 10 можно в определенных пределах регулировать длительность выходного импульса при сохранении достаточной крутизны нарастания напряжения на времязадающем конденсаторе 6 в точке срабатывания инвертора 4. Если уровень логического нуля подается на обе шины 14 (фиг.2 а) и 15 .(фиг. 2 б) управляющего напряжения, то входные токи с двух соответствующих элементов 24 инвертора 4 ответвляются в цепи источников нулево" го уровня и времязадающий конденсатор 6 заряжается входным током только од- ного элемента 24 инвертора 4, а время- задающий конденсатор 5 - через резистор 13, регулировкой которого можно также регулировать длительность выходного импульса.Таким образом, данный формирователь импульсов позволяет регулировать длительность формируемых импульсов.1095361 Маркигунова Составител Техред С,орректор С. Лыжо актор М. Дылын Заказ 362 одписно ета ССС ко крытии аб., д
