Мостовой триггер

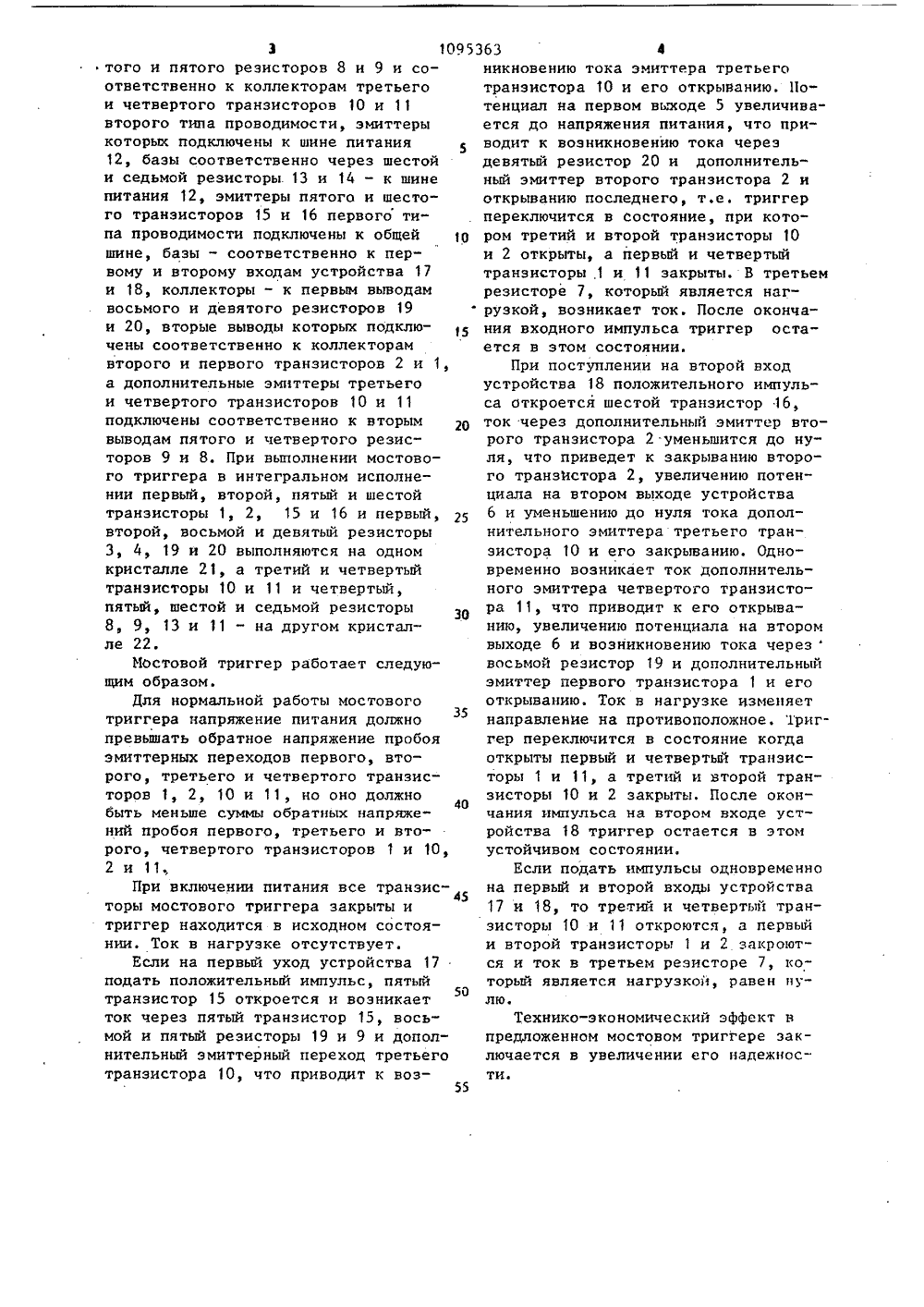

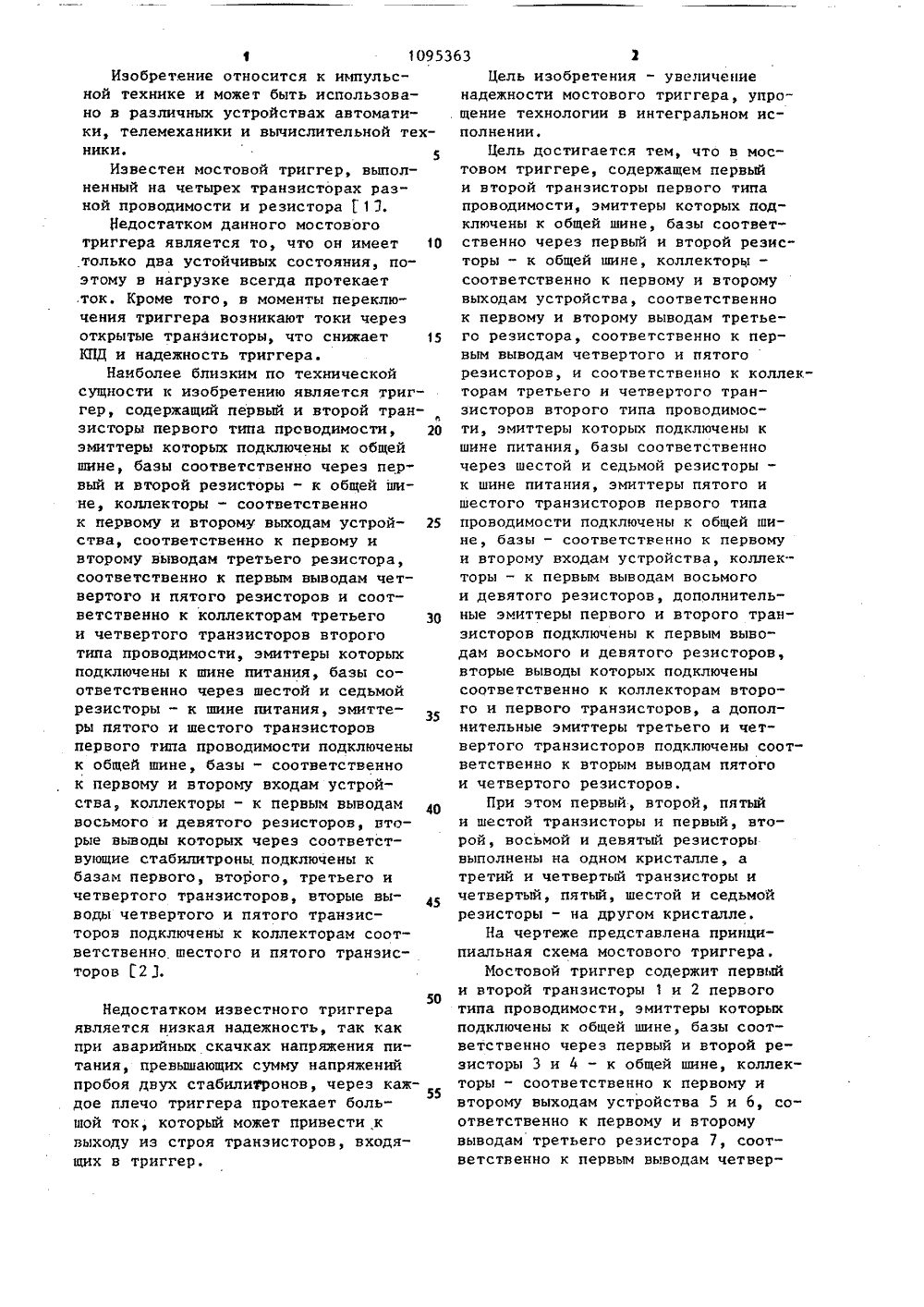

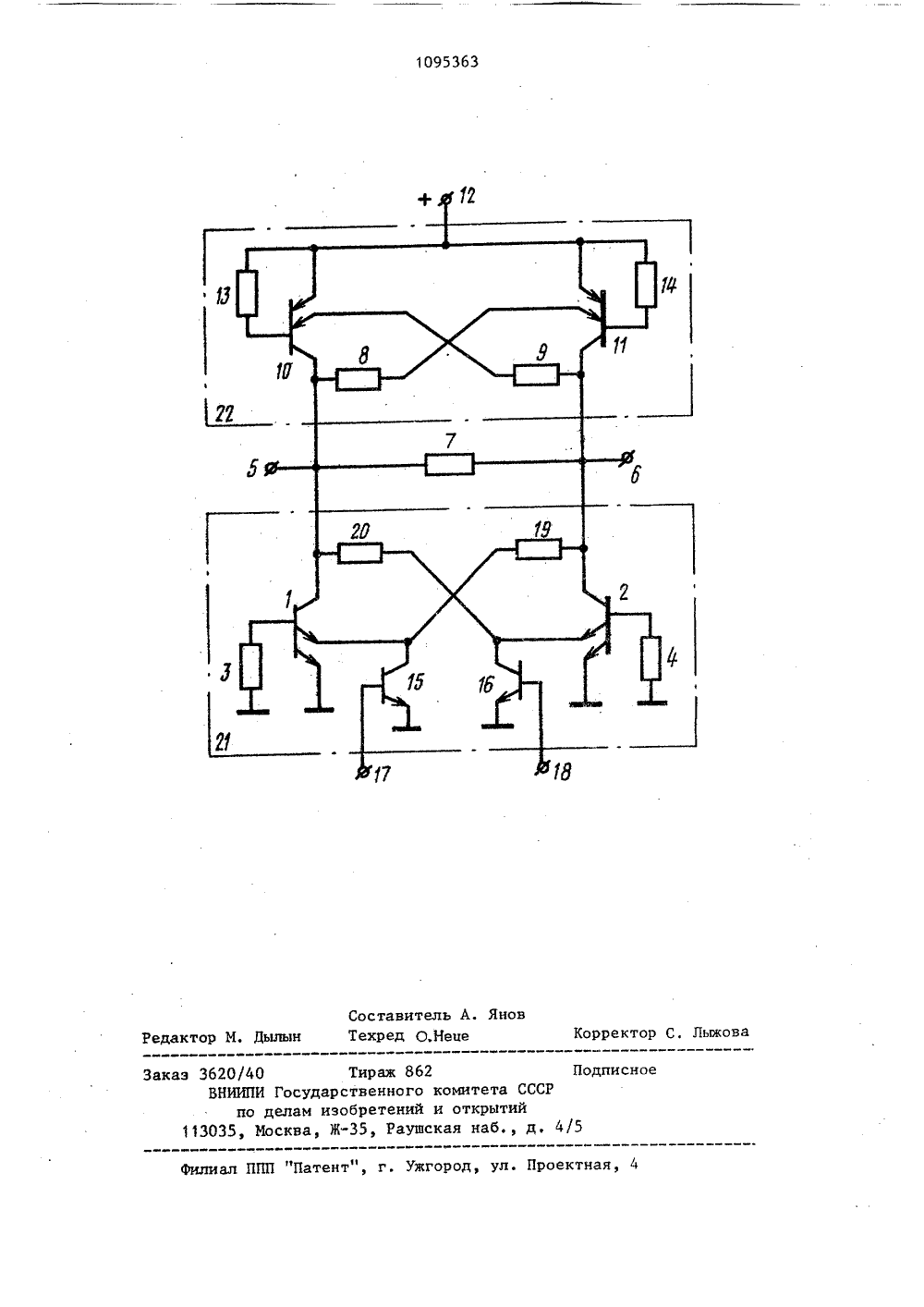

(56) 1, Транзисторные схемы автоматического управления. Проектирование и расчет. Под ред. 10.И. Конева,М., "Сов. радио", 1967, с. 191,рис. 5.3.2. Авторское свидетелпо заявке 9 3251906/18-2кл. Н 03 К 3/29, 13.12.8тип),(54) (57) 1. ИОСТОВОИ ТРИГГЕР, содержащий первый и второй транзисторыпервого типа проводимости, змиттерыкоторых подключены кобщей шине, базы соответственно через первый и второй резисторы - к общей шине коллекторы - соответственно к первому ивторому выходам устройства, соответственно к первому и второму выводамтретьего резистора, соответственнок первым выводам четвертого и пятого резисторов и соответственно к коллекторам третьего и четвертого транзисторов второго типа проводимости,эмиттеры которых подключены к шинепитания, базы соответственно через шестой и седьмой резисторы - к .шине питания, эмиттеры пятого и шестого транзисторов первого типа проводимости подключены к общей шине, базы - соответственно к первому и вто" рому входам устройства, коллекторы " к первым выводам восьмого и девято- го резисторов, о т л и ч а ю щ и йс я тем, что, с целью увеличения надежности, дополнительные эмиттеры первого и второго транзисторов подключены к первым выводам восьмого и девятого резисторов вторые выводы которых подключены соответственно к коллекторам второго и перР вого транзисторов, а дополнительные эмиттеры третьего и четвертого транзисторов подключены соответственно к вторым выводам пятого и четвертого резисторов.2. Триггер по п. 1, о т л и ч а- В ю щ и й с я тем, что, с целью упрощения технологии в интегральном ис" полнении, первый, второй, пятый и шестой транзисторы и первый, втоСР рой, восьмой и девятый резисторы выполнены на одном кристалле, а тре- СЛ тий и четвертый транзисторы и чет- САР вертый, пятью, шестой и седьмой ре- ф зисторы - на другом кристалле. . Си1 1095Изобретение относится к импульсной технике и может быть использовано в различных устройствах автоматики, телемеханики и вычислительной техники. 5Известен мостовой триггер, выполненный на четырех транзисторах разной проводимости и резистора Г 1 3Недостатком данного мостового триггера является то, что он имеет 10 только два устойчивых состояния, поэтому в нагрузке всегда протекает ,ток. Кроме того, в моменты переключения триггера возникают токи через открытые транзисторы, что снижает 15 КПД и надежность триггера.Наиболее близким по технической сущности к изобретению является триггер, содержащий первый и второй транзисторы первого типа проводимости, 20 эмиттеры которых подключены к общей шине, базы соответственно через первый и второй резисторы - к общей шине, коллекторы - соответственно к первому и второму выходам устрой ства, соответственно к первому и второму выводам третьего резистора, соответственно к первым выводам четвертого и пятого резисторов и соответственно к коллекторам третьего З 0 и четвертого транзисторов второго тина проводимости, эмиттеры которых подключены к шине питания, базы соответственно через шестой и седьмой резисторы - к шине питания эмитте ры пятого и шестого транзисторов первого типа проводимости подключены к общей шине, базы - соответственно к первому и второму входам устройства, коллекторы - к первым выводам 40 восьмого и девятого резисторов, вторые выводы которых через соответствующие стабилитроны,подключены к базам первого, второго, третьего и четвертого транзисторов, вторые выводы четвертого и пятого транзисторов подключены к коллекторам соответственно шестого и пятого транзисторов 23.50Недостатком известного триггера является низкая надежность, так как при аварийных скачках напряжения питания, превышающих сумму напряжений пробоя двух стабилиФронов, через каждое плечо триггера протекает большой ток, который может привести к выходу из строя транзисторов, входящих в триггер. 363 1Цель изобретения - увеличение надежности мостового триггера, упрощение технологии в интегральном исполнении.Цель достигается тем, что в мостовом триггере, содержащем первый и второй транзисторы первого типа проводимости, эмиттеры которых подключены к общей шине, базы соответственно через первый и второй резисторы - к общей шине, коллекторы соответственно к первому и второму выходам устройства, соответственно к первому и второму выводам третьего резистора, соответственно к первым выводам четвертого и пятого резисторов, и соответственно к коллек - торам третьего и четвертого транзисторов второго типа проводимости, эмиттеры которых подключены к шине питания, базы соответственно через шестой и седьмой резисторы - к шине питания, эмиттеры пятого и шестого транзисторов первого типа проводимости подключены к общей шине, базы - соответственно к первому и второму входам устройства, коллекторы - к первым выводам восьмого и девятого резисторов, дополнительные эмиттеры первого и второго транзисторов подключены к первым выводам восьмого и девятого резисторов, вторые выводы которых подключены соответственно к коллекторам второго и первого транзисторов, а дополнительные эмиттеры третьего и четвертого транзисторов подключены соответственно к вторым выводам пятого и четвертого резисторов.При этом первый, второй, пятый и шестой транзисторы и первый, второй, восьмой и девятый резисторы выполнены на одном кристалле, а третий и четвертый транзисторы и четвертый, пятый, шестой и седьмой резисторы - на другом кристалле.На чертеже представлена принципиальная схема мостового триггера,Мостовой триггер содержит первый и второй транзисторы 1 и 2 первого типа проводимости, эмиттеры которых подключены к общей шине, базы соответственно через первый и второй резисторы 3 и 4 - к общей шине, коллекторы - соответственно к первому и второму выходам устройства 5 и 6, соответственно к первому и второму выводам третьего резистора 7, соответственно к первым выводам четвер"095363 4никновению тока эмиттера третьеготранзистора 10 и его открыванию. Потенциал на первом выходе 5 увеличивается до напряжения питания, что приводит к возникновению тока через ный эмиттер второго транзистора 2 и открыванию последнего, т.е. триггер переключится в состояние, при котором третий и второй транзисторы 10 и 2 открыты, а первый и четвертый транзисторы,1 и 11 закрыты. В третьем резисторе 7, который является нагрузкой, возникает ток. После окончания входного импульса триггер остается в этом состоянии.При поступлении на второй вход устройства 18 положительного импульса откроется шестой транзистор 16,ток через дополнительный эмиттер второго транзистора 2.уменьшится до нуля, что приведет к закрыванию второго транзйстора 2, увеличению потенциапа на втором выходе устройства 6 и уменьшению до нуля тока дополнительного эмиттера третьего транзистора 10 и его закрыванию. Одновременно возникает ток дополнительного эмиттера четвертого транзистора 11, что приводит к его открыванию, увеличению потенциала на втором выходе б и возникновению тока черезвосьмой резистор 19 и дополнительный эмиттер первого транзистора 1 и его открыванию. Ток в нагрузке изменяет направленИе на противоположное. Триггер переключится в состояние когда открыты первый и четвертый транзисторы 1 и 11, а третий и второй транзисторы 10 и 2 закрыты. После окончания импульса на втором входе устройства 18 триггер остается в этом устойчивом состоянии.Если подать импульсы одновременно на первый и второй входы устройства 17 и 18, то третий и четверть 1 й транзисторы 10 и 11 откроются, а первый и второй транзисторы 1 и 2 закроются и ток в третьем резисторе 7, который является нагрузкой, равен нуТехнико-экономический эффект в предложенном мостовом триггере заключается в увеличении его надежнос- тиа 50 55 3 1того и пятого резисторов 8 и 9 и соответственно к коллекторам третьегои четвертого транзисторов 10 и 11второго типа проводимости, эмиттерыкоторых подключены к шине питания12, базы соответственно через шестой девятый резистор 20 и дополнитель"и седьмой резисторы. 13 и 14 - к шинепитания 12, эмиттеры пятого и шестого транзисторов 15 и 16 первого типа проводимости подключены к общей 1 Ошине, базы - соответственно к первому и второму входам устройства 17и 18, коллекторы - к первым выводамвосьмого и девятого резисторов 19и 20, вторые выводы которых подключены соответственно к коллекторамвторого и первого транзисторов 2 и 1,а дополнительные эмиттеры третьегои четвертого транзисторов 10 и 11подключены соответственно к вторымвыводам пятого и четвертого резисторов 9 и 8. При выполнении мостового триггера в интегральном исполнении первый, второй, пятый и шестойтранзисторы 1, 2, 15 и 16 и первый,второй, восьмой и девятый резисторы3, 4, 19 и 20 выполняются на одномкристапле 2 1, а третий и четвертыйтранзисторы 10 и 11 и четвертый,пятый, шестой и седьмой резисторы8, 9, 13 и 11 - на другом кристалле 22.Мостовой триггер работает следующим образом.Для нормальной работы мостовоготриггера напряжение питания должнопревышать обратное напряжение пробоязмиттерных переходов первого, второго, третьего и четвертого транзисторов 1, 2, 10 и 11, но оно должно40быть меньше суммы обратных напряжений пробоя первого, третьего и второго, четвертого транзисторов 1 и 10,2 и 11.,При включении питания все транзис 45торы мостового триггера закрыты итриггер находится в исходном состоянии. Ток в нагрузке отсутствует.Если на первый уход устройства 17подать положительный импульс, пятыйтранзистор 15 откроется и возникаетток через пятый транзистор 15, восьмой и пятый резисторы 19 и 9 и дополнительный эмиттерный переход третьеготранзистора 10, что приводит к воз1095363 Составитель А. ЯноТехред ОЯеце Кор Лыжо актор Подписн Ужгород, ул. Проектная,аэ 3620/40 Тираж 862 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.
