H03K — Импульсная техника

Номер патента: 1336207

Опубликовано: 07.09.1987

Автор: Голубев

МПК: H03K 3/284

Метки: генератор, импульсов, прямоугольных

...6,транзистор 9 закрыт, а через светодиод оптопары 4 ток не протекает. 5 10 15 20 25 30 35 40 45 50. В связи с тем, что напряжение У на входе усилителя-повторителя равно напряжению П, на его выходе, к электродам фотодиодов оптопар 2 и 4 в любой момент времени прилагается напряжение, равное нулю, следовательно, ток, протекающий через фотодиоды оптопар 2 и 4, линейно зависит от тока, протекающего через светодиоды оптопар 2 и 4, и определяется положением движков потенциометров 6 и 7 соответственно. Так как ток, протекающий через светодиод оптопары 4, равен нулю, фототок фотодиода опто- пары 4 тоже равен нулю. Конденсатор 1 заряжается только постоянным фото- током фотодиода оптопары 2, причем напряжение на нем возрастает с высокой степенью...

Номер патента: 1336208

Опубликовано: 07.09.1987

Автор: Оганян

МПК: H03K 3/286

Метки: синхронный, триггер

...12 и третий 13 резисторы с шиной 20 питания, а база четвертоготранзистора 6 - с первым выводом четвертого резистора 14, коллектор третьего транзистора 5 соединен с третьимэмиттером первого многоэмиттерноготранзистора 7, второй эмиттер третьего многоэмиттерного транзистора 9соединен с эмиттером четвертого транзистора 6, коллектор которого соединенс третьим эмиттером второго многоэмиттерного транзистора 8 и третьим входом второго. элемента И-НЕ 2, а второйвывод четвертого резистора 14 соединене тактовым входом 19 синхронногоЭ-триггера,Транзистор 4 и многоэмиттерный транзистор 7 образуют первый вспомогательный элемент И-НЕ, транзистор 5 и многоэмиттерный транзистор 9 - второй вспомогательный элемент И-НЕ, транзистор 3 и...

Номер патента: 1336209

Опубликовано: 07.09.1987

Автор: Джус

МПК: H03K 3/53

Метки: агрегат, питания, электрофильтра

...(полуполя, поля) соединены с выводамиреакторов 3 и 4 соответственно,Вторые выводы реакторов 3 и 4 соединеныс выводом ограничителя 5 тока, в качестве которого может использоватьсярезистор, реактор нелинейное сопротивление (электронная лампа, барретер) .Второй вывод ограничителя 5 токаподключен к управляемому выпрямителю6, выполненному известным образом.Агрегат работает следующим образомУправляемый выпрямитель создаетна выходе постоянное напряжение, которое подается на секции 1 и 2 электрофильтра, где под действием этогонапряжения происходит очистка газа,Ограничитель 5 тока предназначен дляограничения тока выпрямителя 6 придуговых или искровых разрядах вэлектрофильтре (1 и 2). Емкость однойиз секций 1 или 2 и реакторы 3 и 4при...

Номер патента: 1336210

Опубликовано: 07.09.1987

Авторы: Косач, Рыбин, Турченков, Худобин

МПК: G05B 23/02, H03K 3/53

Метки: времени, срабатывания, электроклапана

...электроклапана работает 40следующим образом.При отсутствии напряжения на входной шине 1 соленоид 3 электроклапанаи все элементы устройства для контроля времени срабатывания электроклапана обесточены и энергии не потребляют, На этом этапе работы полностьюотсутствует потребление электроэнергии, чем достигается уменьшение среднего значения потребляемой электроэнергии, В известном устройстве приотсутствии напряжения на входной шинепроисходит потребление электроэнергии от источников напряжения, запитывающих элементы устройства,После подачи на входную шину 1напряжения Боно через нормально замкнутый ключ 2 подается на измеритель 8 и начинается отсчет времени 1 О 2срабатывания электроклапана. Одновременно напряжение Б, с входной...

Номер патента: 1336211

Опубликовано: 07.09.1987

Автор: Малинаускас

МПК: H03K 3/84

Метки: генератор, процесса, случайного

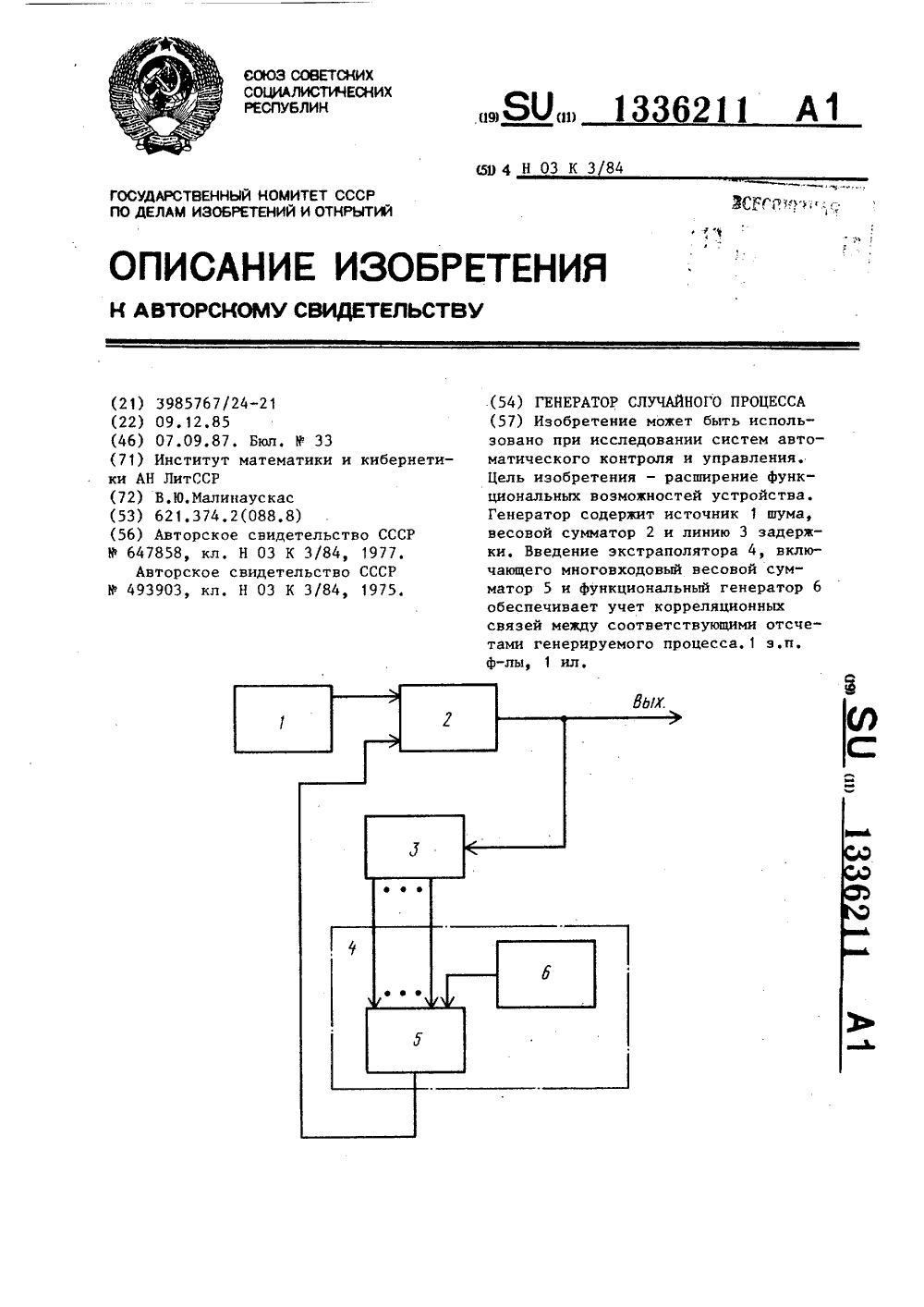

...коэффициент весакоторого С, = 1, С выхода весовогосумматора 2 сигнал поступает на линию 3 задержки, задержанные сигналы Х,Х. ,Хр ( ь - шаг задержки,1р, где р - число ординаткорреляционной функции генерируемого45процесса) с выходов которой поступают на соответствующие входы группывходов многовходового весового сумматора 5 экстраполятора 4, коэффициенты веса входов которого устанав 50ливаются заранее. На вход многовходового весового сумматора 5 экстраполятора 4 с весом входа а= 1 поступает сигнал р с выхода функционального генератора 6, который может быть выполнен с выходным сигналомсинусоидальной, треугольной, прямоугольной, трапецеидальной и другихформ, С выхода многовходового весового сумматора 5, т.е. с выхода экстраполятора 4,...

Номер патента: 1336212

Опубликовано: 07.09.1987

Авторы: Сидоренко, Стукач, Чичирин

МПК: H03K 3/84

Метки: n-канальный, генератор, последовательностей, псевдослучайных«

...1 с-й выход первого мультиплексора 3 коммутируется при этом 1-й вход Ь = 1,2,,М) первой группы его входов, Нашину 10 синхроимпульсов подаютсятактовые сигналы, По переднему фронту тактового сигнала блок 7 управления выдает на первые входы управления ОЗУ 1 и 2 сигнал выборки нулевого уровня, По заднему фронту сигнала выборки переключаются регистры5. 1 - 5,И сдвига, Причем длительность сигнала выборки обеспечиваетзавершение переходных процессов вОЗУ 1 и 2, втором мультиплексоре 4,сумматорах 6.1 - 6,М по модулю дваи первом мультиплексоре 3. Паузамежду сигналами выборки обеспечивает завершение переходных процессовв регистрах 5.1 - 5,И сдвига. Поддействием сигналов выборки информация в регистрах 5,1 - 5,И сдвигасдвигается, причем ее значение...

Номер патента: 1336213

Опубликовано: 07.09.1987

Авторы: Зуев, Сухоребров, Хрусталев

МПК: H03K 5/01

Метки: длительности, импульсов, наносекундной, регулируемой, формирователь

...импульса, так как ток через индуктивность скачком измениться не может, а индуктивность во время формирования фронта выходного импульса имеет большое сопротивление. В дальнейшем происходит перераспределение тока эмиттера транзистора 1. С постоянной времени, определяемой отношением величины индуктивности к сумме сопротивлений перехода коллектор в эмитт транзистора 1, третьего резистора 9 и пятого резистора 13, уменьшается составляющая тока эмиттера, протекающая через открытый переход транзистора 2 и увеличивается составляющая тока эмиттера, протекающая через цепь из последовательно соединенных индуктивности и пятого резистора 13. Через некоторое время почти весь ток эмиттера транзистора 1 протекает через индуктивность и резистор...

Номер патента: 1336214

Опубликовано: 07.09.1987

Авторы: Мухин, Тарыгин, Харитонов

МПК: H03K 5/08, H03K 9/00

Метки: воспроизводимых, детектирования, магнитного, носителя, сигналов, цифровых

...схемы НЕ 14 и 17 и схему ИЛИ 19.Если в воспроизводимом с магнитного носителя сигнале число следующих подряд 1 превышает значение, установленное в регистре 12 опорного числа, то на втором выходе первого цифрового компаратора 10 образуется высокий потенциал, открывающий первый ключ 13, а через первую схему НЕ 14 и схему ИЛИ 19 на второй вход третьего ключа 9 подается низкий потенциал закрывающий его. При этом отрицательное напряжение с выхода первого источника 15 опорного напряжения ( . фиг. 2 в) поступает через открытый первый ключ 13 на второй вход вычитателя 2. На его выходе получается положительное напряжение, которое подается на аналоговый компаратор, исключая тем самым его ложные срабатывания, возникающие из-за спада плоской вершины...

Номер патента: 1336215

Опубликовано: 07.09.1987

Авторы: Байкалов, Габриэлянц, Мотыль, Озеров, Эрлих

МПК: H02M 1/08, H03K 5/12

Метки: импульсов, тиристорами, формирователь

...импульса конденсатор 6 заряжен (фиг. 1). В момент поступления запускающего импульса на вход генератора 9 двух- полярных прямоугольных импульсов (фиг. 2 а) он формирует импульс управления тиристором 7, т. е. по обмоткам 16, 17 и 18 трансформатораначинает протекать ток импульса управления, скорость нарастания которого определяется индуктивным сопротивлением цепи передачи этого импульса от генератора 9 двухполярных прямоугольных импульсов к управляющему электроду тиристора 7 (фиг. 2 б),В момент появления тока в первичной обмотке 16 трансформатора 1 под действием наведенной в обмотке 17 трансформатора 1 ЭДС открывается транзистор 10, для форсированного открытия которого предусматривается конденсатор 13, а для ограничения тока базы -...

Номер патента: 1336216

Опубликовано: 07.09.1987

Авторы: Ваганов, Васильев, Гордин

МПК: H03K 5/13

Метки: задержки, импульсов

...на элемент 1 задержки, который обеспечивает возможность осуществления опережающей перезаписи информации из счетчика 3 в регистр 4 памяти. С выхода элемента 1 задержки импульс поступает на первый триггер 2, устанавливая его в единичное состояние, и на счетчик 3, устанавливая его в нулевое состояние - при этом деблокируется по входу установки нуля делитель 5 частоты с переменным коэффициентом деления и поделенная тактовая частота с его выхода поступает на вход счетчика 3, который заново начинает считать импульсы, измеряя период следования входных сигналов. Импульс поступает также на первый счетчик 6 с предварительной установкой кода, устанавливая его в нулевое состояние - при этом он начинает заново генерировать последовательность...

Номер патента: 1336217

Опубликовано: 07.09.1987

Автор: Охлобыстин

МПК: H03K 5/14

Метки: импульс, импульсов, одиночный, серии

...соответствующие положительным фронтам (фиг. 2 б), пройдут через элемент 3 задержки на информационный вход элемента 5 задержки (фиг. 3 г).Суммарная величина задержки т, + 1, вносимая элементами 3 и 5 задержки, и величина задержки 1 вносимая элементом 4 задержки, устанавливаются равными максимальной величине периода Т следования импульсов в преобразуемых сериях, поэтому на выходе элемента 5 задержки появляется последовательность импульсов (фиг. 2 д): соответствуюшая задержанным на Т положительным фронтам входной серии импульсов, и первый импульс этой последовательности устанавливает триггер 6 в единичное состояние (фиг. 2 ж), На выход элемента 4 задержки проходит только один им пульс (фиг. 2 е), соответствующий задержанному 20 25 30 35...

Номер патента: 1336218

Опубликовано: 07.09.1987

Автор: Терентьев

МПК: H03K 5/15

Метки: импульсов, формирователь

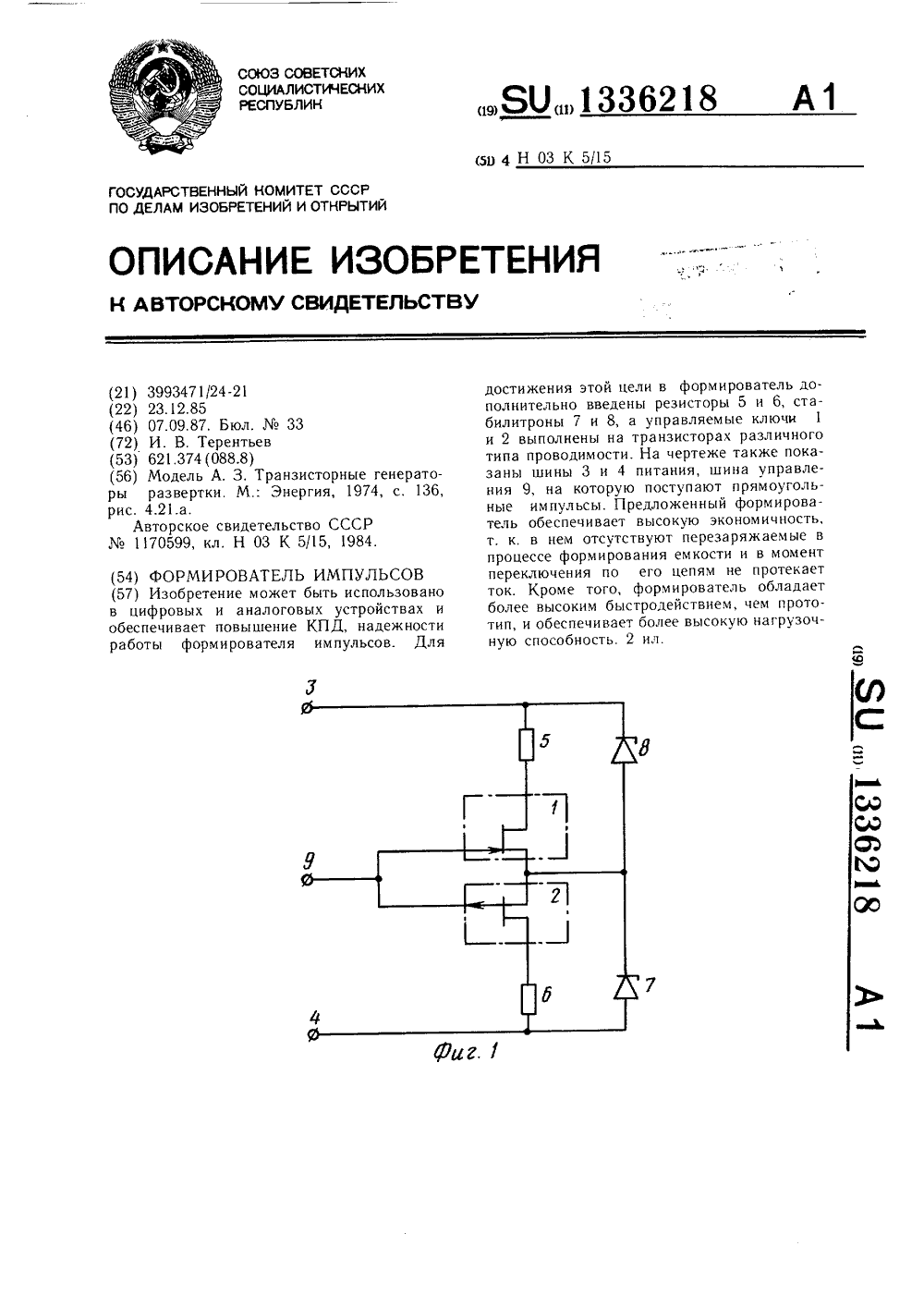

...срабатывания соответствующего порогового элемента и равно (фиг. 2)1.3 = Е - 11 ьтв + 13 зс 40Ць = (3 ьс +13 и,где 1.3,а - напряжение порога;Е - напряжение питания,13, - напряжение стабилизации соотгветственно стабилитронов 8 и 7;1.3 - напряжение отсечки соответ 45ственно ключей 1 и 2.Ключ 1 второго порогового элемента,включающего в свой состав резистор 5,ключ 1, стабилитрон 7, находится в открытом состоянии при условии, если выполняется неравенство (3,(36.На шину 9 поступают прямоугольные импульсы. Когда управляющий сигнал имеетнизкий уровень, т. е. уровень ниже точки А(фиг. 2 а), ток протекает от шины 3 питанияпо цепи: стабилитрон 8, ключ 2, резистор 6 55 к шине 4. Сигнал снимается с точки соединения выхода ключа 2 и резистора 6 и...

Номер патента: 1336219

Опубликовано: 07.09.1987

Авторы: Перегуд, Рудинская, Якубович

МПК: H03K 5/156

Метки: импульсов, парных, последовательности

...положительных парных импульсов. При правильной работе триггер 2 переходит в состояние логической 1 по переднему фронту первого импульса пары и в состояние логического О по переднему фронту второго импульса. В результате на прямом выходе триггера 2 формируется последовательность положительных одиночных импульсов со скважностью большей двух, а на инверсном выходе - со скважностью меньшей двух. При этом постоянное напряжение, снимаемое с выхода интегратора 5, меньше напряжения с выхода интегратора 3. Соответственно на выходе порогового элемента 9 присутствует уровень логической 1. Этим уровнем открывается ключ 6, и посредством инвертора 8 закрывается ключ 4. Следовательно, на выходе устройства присутствует сигнал, снимаемый с...

Номер патента: 1336220

Опубликовано: 07.09.1987

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: дискретизатор, уровня

...1 превышает напряжение на его неинвертирующем входе и на Р-входе Р-триггера формируется напряжение, соответствующее логической единице.Однако Р-триггер не изменяет своего состояния, так как он установлен так, что его срабатывание происходит по положительному перепаду напряжения на тактовом С-входе.Положительный перепад напряжения на тактовом С-входе формируется всякий раз, когда напряжение 11 источника 2 входного напряжения становится меньше напряжения на конденсаторе 6, т. е. в моменты уменьшения напряжения 11, так как при этом на выходе формируется положительное напряжение, от которого происходит разряд конденсатора 6 через резистор 7.В момент 1, (фиг. 2) совпадения положительного перепада напряжения на тактовом С-входе и...

Номер патента: 1336221

Опубликовано: 07.09.1987

Авторы: Гамбург, Иосипов

МПК: H03K 5/26

Метки: импульсов, селектор

...до состояния и дешифратор 12 выдает стробирующий импульс.При появлении на шине 1 следующего входного импульса в момент времени 1 на выходе 20 формирователя 3 появляется короткий импульс, Если он совпадает со стробирующим, на выходе элемента И 7 появляется сигнал, который, поступая через элемент ИЛИ 13, включает триггер 16, на выходе 22 которого появляется сигнал уровня логической единицы.Счетчик 9 импульсов продолжает счет тактовых импульсов и при заполнении его до состояния и дешифратор 1 О вырабатывает стробирующий импульс, поступающий на вход элемента И 7.В момент времени 1 входной импульс заканчивается, формирователь 4 вырабатывает короткий импульс по заднему фронту входного импульса и на выходе элемента И 6 формируется очередной...

Номер патента: 1336222

Опубликовано: 07.09.1987

Авторы: Клабуков, Нечипуренко, Шестаков

МПК: H03K 17/00

Метки: двухпозиционный, переключатель, управляемый, шин

...3. Четвертые входы элемец гов ИЛИ-НЕ 3 и 4 подключены к входам одноименных инверторов 1 и 2, открытые ьлллекторые выходы которых соединены с исто пиком питания через нагрузочцые р чистоы, являющиеся элементами коммутируемых шцц.Уццляемый двухпозиционный переключатель циц может находиться в двух положениях Включен и Выключен.В цложеции Выключен на шину 7 управления подается сигнал логической единицы, который блокирует переключение элементов ИЛИ-НЕ 3 и 4 сигналами с шин 8 и 9, а следовательно, и остальных элементов устройства.11 оложению Включен соответствует сигнал логического нуля на управляющей шине 7.Во включенном положении двухпозициоццый переключатель шин работает следующим образом.В исходном состоянии на шины 8 и 9 подают сигнал...

Номер патента: 1336223

Опубликовано: 07.09.1987

Автор: Гришин

МПК: H03K 17/60

Метки: ключ, транзисторный

...напряжения на ней.После включения транзистора 1 напряжение в средней точке делителя напряжения, образованного резисторами 9 иО, достигает такой величины, при которой на вход инвертора 14 начинает поступать уровень логической единицы, а с выхода инвертора 14 на второй вход элемента И-НЕ 7- уровень логического нуля, в результате чего на выходе элемента И-НЕ 17 появляется высокий уровень напряжения, который выключает транзистор 2. При этом состояние транзистора 1 не изменяется, он остается включенным и обеспечивает подключение нагрузки 25 к шине 24 источника питания на все время, в течение которого на входной шине 27 присутствует высокий уровень напряжения,Появившийся на входной шине 27 высокий уровень напряжения через время задержки...

Номер патента: 1336224

Опубликовано: 07.09.1987

Авторы: Мелконян, Мкртчян

МПК: H03K 19/00

Метки: кмдп-логический, повторитель

...второго транзистора 12 первого типа проводимости, исток которого соединен с общей шиной 4, а затвор - с выходной шиной 5.Устройство работает следующим образом.Пусть на шине 1 х=О, тогда на выходах обоих инверторов 2 и 9 имеем высокий потенциал. Поэтому выходной транзистор 7 заперт, а транзистор 3 открыт. Следовательно, на выходной шине 5 схемы имеем низкий уровень потенциала, т.е. у=О. В этом состоянии транзисторы 10 и 12 заперты, а транзисторы 6, 11 открыты. Поскольку в каждой комплементарной паре один транзистор заперт, то цепи разомкнуты и они не влияют на работу схемы в нормальном состоянии, Если в этом состоянии (у =0) закоротить выход на шину питания, то откроется транзистор 12, поскольку транзистор 11 также открыт,...

Номер патента: 1336225

Опубликовано: 07.09.1987

Авторы: Глориозов, Сидоров, Царев

МПК: H03K 19/088

Метки: логики, транзисторно-транзисторной, элемент

...который через резистор 8 соединен с коллектором транзистора 3, анод диода 5 соединен с эмиттером транзистора 3, а катод - с коллектором транзистора 4 и с выходом 12 элемента, эмиттер транзистора 4 непосредственно, а база транзистора 4 через резистор 9 соединены с общей шиной 13. В устройство введен дополнительно транзистор 14, коллектор и эмиттер которого соединены соответственно с базой транзистора 2 и с катодом диода 5, а база - с эмиттером транзистора 2 и через пятый резистор 15 и конденсатор 16, включенные параллельно, - с базой транзистора 4. Устройство работает следующим обраЕсли на все эмиттеры транзистора 1 подаются высокие потенциалы, то электрический ток 1, поступающий по цепи с резистором 6, переключается в коллекторную...

Номер патента: 1336226

Опубликовано: 07.09.1987

Автор: Виноградов

МПК: H03K 19/094

Метки: двухвходовый, кмдп, логики, транзисторах, трехзначной, элемент

...источников напряжения питания.На чертеже изображена электрическая принципиальная схема двухвходового элемента трехзначной логики на КМДП-транзисторах х. 15Схема содержит первую входную шину 1, первую шину 2 питания, общую шину 3, выходную шину 4, пять инверторов 5 - 9, вторую входную шину 10, вторую шину 11 питания, первая входная шина 1 соединена с входом первого инвертора 5, выход которого соединен с входом второго инвертора 6, выход которого соединен с истоком р-транзистора пятого инвертора 9, выход которого соединен с выходной шиной 4, а вход - с выходом четвертого инвертора 8, вход которого 25 соединен с выходом третьего инвертора 7, вход последнего соединен с второй входной шиной 1 О. Цепи питания первого, третьего и четвертого...

Номер патента: 1336227

Опубликовано: 07.09.1987

Автор: Виноградов

МПК: H03K 19/094

Метки: повторитель, трехуровневый

...технике и может быть использовано при построении цифровых систем с трехзначным алфавитом.Целью изобретения является расширение функциональных возможностей устройства путем формирования на выходе третьего логического уровня,На чертеже изображена электрическая принципиальная схема трехуровнего повторителя.Устройство содержит первую входную шину 1, первую шину 2 питания, общую шину 3, выходную шину 4, четыре инвертора 5 - 8, вторую шину 9 питания,Входная шина 1 соединена с входом первого инвертора 5, выход которого соединен с входом второго инвертора 6. Выход инвертора 6 соединен с истоком р-транзистора четвертого инвертора 8, выход которого соединен с выходной шиной 4, а вход - с выходом третьего инвертора 7. Вход последнего...

Номер патента: 1336228

Опубликовано: 07.09.1987

Авторы: Габышева, Гиль, Нестерук

МПК: H03K 19/168

Метки: пороговый, элемент

...таким образом линейная сумма ЦМД представляет собой позиционный унитарный код числа, поступившего на входы элемента в двоичном коде. Преобразование кодов осуществляется путем умножения каждого 1-го двоичного разряда входного кода на весовой коэффициент, равный 2 и упорядочения полученного числа ЦМД в сумматоре. В результате, в сумматоре формируется последовательность ЦМД, каждый из доменов которой соответствует определенному двоичному коду. Так, наличие доменов в младшей динамической ловушке ЦМД соответствует единице, в соседней двойке, более старшей тройке и т, д. Наличие доменов в десятой по порядку динамической ловушке ЦМД говорит о том, что на входы элементов поступил код числа не меньше десяти.После формирования...

Номер патента: 1336229

Опубликовано: 07.09.1987

Авторы: Кукель, Кучинский, Сенатский, Якушев

МПК: H03K 21/40

Метки: защитой, импульсных, помех, триггерное

...1 и 2 входах управляющих сигналов или импульсов помехи устройство защиты осуществляет анализ появившихся импульсов 5 10 15 20 25 30 35 40 по длительности и разрешает управление триггером 4 только управляющим импульсом заданной длительности.Устройство защиты обеспечивает работу триггера в счетном режиме следующим образом (см. фиг. 2 а). Импульс управления либо помехи, поступивший на тактовый вход устройства через логический элемент ЗИЛИ 5, транслируется на счетный вход триггера 4 и через линию задержки 6 на вход формирователя 7 длинного импульса. Время задержки выбирается исходя из соотношения Т, = Т - 1, где Т - длительность управляющего импульса;равно среднему удвоенному времени переключения триггера и логических элементов...

Номер патента: 1336230

Опубликовано: 07.09.1987

Авторы: Березин, Бершаков

МПК: H03K 23/72

Метки: импульсов, индикацией, счетчик, цифровой

...3 и третьего 4 триггеров присутствует сигнал логического нуля. Таким образом, кодовая комбинация 5 счетчика импульсов 0001.Девятый импульс на шине счета 7 устанавливает только первый триггер 2 в единичное состояние при неизменных состояниях триггеров 3 - 5, так как на их счетных входах отсутствует перепад из логической единицы в логический нуль, и на входах принудительной установки в нулевое состояние второго 3 и третьего 4 триггеров присутствует сигнал логического нуля, что приводит к высвечиванию цифры нуль на цифро 15 вом индикаторе 6. При этом на шине 10 Перенос с выхода первого элемента И-НЕ 9 появляется сигнал переноса. Одиннадцатый импульс счета приводит к установке счетчика в кодовую комбинацию 0000, так как для первого 2...

Номер патента: 1337305

Опубликовано: 15.09.1987

Авторы: Гавзов, Илюхин

МПК: B61L 19/14, H03K 19/23

Метки: включением, исполнительного, мажоритарное, реле

...преобразователей 6 и 7 появляются импульсы положительной полярности, Когда транзисторы ключевых элементов 4 и 5 закрыты, заряжаются конденсаторы 20, а когда транзисторы ключевых элементов 5 Открываются, они перезаряжаются через диоды 23 на конденсатор 21.При поступлении на входы преобразователей6 и 7 нескольких импульсов положительной полярности (например шести)на конденсаторе 21 Формируется отрицательное напряжение, достаточноедля работы реле 8. Поляризованноеисполнительное реле 8 сработает,если направление тока в обоих обмоткахбудет совпадать. Обмотка реле 8 подключена к источнику 9 питания такимобразом, что оно сработает, если наконденсаторе 21 будет напряжениеотрицательной полярности. При повреждении элементов преобразователей 6...

Номер патента: 1338009

Опубликовано: 15.09.1987

Автор: Субботин

МПК: H03K 3/027

Метки: генератор, импульсов, управляемый

...логического нуля. Таким образом, висходном состоянии конденсатор 4 разряжен, При поступлении на шину 8 уровня логической единицы на выходе элемента ИСКЛЮЧАК 61 ЕЕ ИЛИ 5 устанавливается уровень логической единицы, чтовызывает заряд конденсатора 4, Придостижении в точке 14 уровня запускаодновибратора происходит изменениеуровня логического нуля на уровеньлогической единицы в точке 15, в точке 13 устанавливается уровень логического нуля, Далее происходит зарядконденсатора 4 в другом направлениидо момента окончания импульса, выра 5055 Таким образом, введение в составгенератора управляемой времяэадающейцепи позволяет испольэовать генераторв управлении шаговым приводом, гдетребуется режим разгон-торможение,а также возможно применение...

Номер патента: 1338010

Опубликовано: 15.09.1987

Автор: Пукас

МПК: H03K 3/281, H03K 3/282

Метки: генератор, импульсов

...с выходной шиной 16.Генератор работает следующим образом.11 ри включении питания транзисторы 5 и 11 закрыты, транзистор 7 открыт, а ца резисторах 3 и 4 падает почти нсе напряжение источника питания.Конденсатор 2 заряжается через резисторы 1 и 14, при этом диод 13 закрыт. Когда напряжение конденсатора 2 пренышает напряжение цц резисторе 4, генератор перебрасывается н другое состояние, при котором транзистор 5 открыт, транзистор 7 закрыт, а напряжение на резисторах 3 и 4 мало, С открыванием транзистора 5 транзистор 11 5насьппается и происходит перезаряд конденсатора 2 по цепи: шина 10 питания, переход эмиттер-коллектор транзистора 11, диод 13, конденсатор 2, О диод 6, переход база-эмиттер транзистора 5, резистор 4, общая шина 15, в...

Номер патента: 1338011

Опубликовано: 15.09.1987

Автор: Греб

МПК: H03K 3/286

Метки: триггер

...с вторым выходом 8 и коллектором транзистора 13, эмиттер которого соединен с второй шиной 20 питания, а база его 2с коллектором транзистора 8, эмиттеркоторого через резистор 16 соединенс выходом 23 триггера, а база егос первым управляющим входом 21 и базой транзистора 11,Триггер работает следующим образом.В зависимости от уровней напряжений на управляющих входах 21 и 22,которые всегда находятся в противофазе друг к другу, можно выделитьдва рабочих состояния устройства.Припервом состоянии, когда на вход 21подан высокий уровень шины 9 питания, а на вход 22 - низкий уровеньшины 20 питания, к выходам 23 и 24триггера подключен первый инвертор(транзисторы 9 и 14), а второй отключен, т.е, коллекторы его транзисторов 10 и 13 обесточены, Если на...

Номер патента: 1338012

Опубликовано: 15.09.1987

Авторы: Ерохин, Рогозов, Чернов

МПК: H03K 19/091, H03K 3/29

Метки: д-триггер, интегральный, четырехзначный

...до прихода тактового импульса. Изменение входногосигнала не влияет на состояние триггера,С приходом тактового импульса устройство переходит в режим записи,Подача на транзистор 6 сигналавысокого логического уровня приводитк его отпиранию.С отпиранием транзистора 6 черезвремя задержки, равное времени срабатывания транзисторов 1 и 7 (транзистор 11 здесь выполняет функциюэлемента задержки, назначение которого будет пояснено ниже), происходитэапирание транзисторакоторый уже не отбирает с эмиттеровтранзисторов 8,9,10 токи, токи с40 эмиттеров указанных транзисторов отбираются через коллекторы входноготранзистора 5; так как транзистор 6насыщен, то происходит запирание всехтранзисторов 12-17 бистабильных ячеек,Обязательным условием...

Номер патента: 1338013

Опубликовано: 15.09.1987

Авторы: Галкин, Грибок, Казаков, Царьков

МПК: H03K 29/00, H03K 3/29

Метки: счетное, троичное

...первый из которых подтверждает высокий уровень элементаИ-НЕ 13, а второй обеспечивает формирование высокого уровня на выходе элемента И-НЕ 11. 25 Остальные сигналы на выходах логических элементов устройства остаютсяв момент С неизменными.В момент С начала второго входно го импульса на обоих входах элемента И-НЕ 8 оказывается высокий потенциал. При этом на выходе элемента И-НЕ 8 формируется низкий уровень, что приводит к изменению состояния второго ВБ-триггера на элементах И-НЕ 4 и 5, при этом на выходе второго из них формируется высокий потенциал, а на выходе первого - низкий.Низкий уровень первого элемента 4 д И-НЕ 6 второго асинхронного ВБ-триггера приводит к формированию на выходе элемента И-НЕ 12 высокого уровня. Других изменений...
