Грачев

Номер патента: 1328077

Опубликовано: 07.08.1987

Авторы: Грачев, Лысенко, Малышко, Сапронов, Толстов

МПК: B23B 29/034

Метки: головка, расточная

...является повышение надежности закрепления реэцо 5 вых вставок эа счет перераспределения нагрузок, действующих на их средства крепления.На фиг. 1 изображена предлагаемая расточная головка, общий вид, на фиг. 2 - сечение А-А на фиг. 1, на фиг. 3 - расточная головка, поперечное сечение.Расточная регулируемая головка состоит иэ призматического корпуса 1, в поперечном пазу 2 которого установлены вставки 3 и 4, несущие режущие элементы 5 и 6. Во вставках выполнены отверстия 7 под крепежные20 винты 8, На поверхности корпуса в пазу 2 лежащем в плоскости, перпендикулярной оси вращения расточной голов ки, имеются сквозные продольные пазы 9 по числу крепежных винтов. Винты 8 сопрягаются с цилиндрическими шпонками 10, расположенными за...

Номер патента: 1321750

Опубликовано: 07.07.1987

Авторы: Горелов, Грачев, Лебедев, Ратанов, Санников

МПК: C21B 11/00

Метки: выплавки, чугуна, шихта

...удельная поверхность кусков ферросилиция приводит к удлинению процессов растворения Ферросилиция и снижает эффективность его использования, несмотря на применение таких сложных механических средств, как мешалки и перегородки желобов,При подаче ферросилиция на канаву в чугуновозном ковше на поверхности чугуна образуется тугоплавкая корка, состоящая из запутанного чугуна, нерастворенного ферросилиция и графита,Химический состав корки, мас.7: мет5-20ЬС 3-7Оя 1-35-26Емет ОстальноеПосле слива из ковша синтетического чугуна ковш очищают от оставшейся в нем корки, Последняя в дальнейшем не используется и направляетсяв шлаковый отвал,Подготовка металлокремнистых отходов к использованию в шихте заключается в дроблении корок до фракциименее 00 мм...

Номер патента: 1321748

Опубликовано: 07.07.1987

Авторы: Грачев, Гутманис, Завальный, Зицманис, Клявиньш, Попова

МПК: C12N 5/00

Метки: желатиновых, клеток, культивирования, микроносителей

...микроносителей обеспечивает культуральную площадь около 50 см/мл,оКультивирование проводят при 37 Си плавном перемешиваниц суспензии микроцосцтелей: в первые сутки культи - вирования со скоростью 10 об/мцн, во вторые и третьи - 20 об/мин, а далее 50-60 об/мин, Начиная со вторых суток культивирования, ежесуточно проводят замечу части среды; на вторые и третьи сутки - 507. объема среды, далее 707 объема среды, Спустя 5-6 сут после начала культивирова. ния, на частццах микроносителей формируются сливные культуры первичных клеток куриных эмбрионов. Плотность культур к концу срока культивирования (6 сут) достигает 5,80,3 млн.кл/мл, т,е. число первичных клеток куриных эмбрионов возрастает в11 раз за 6 суток,Подсчет числа клеток,...

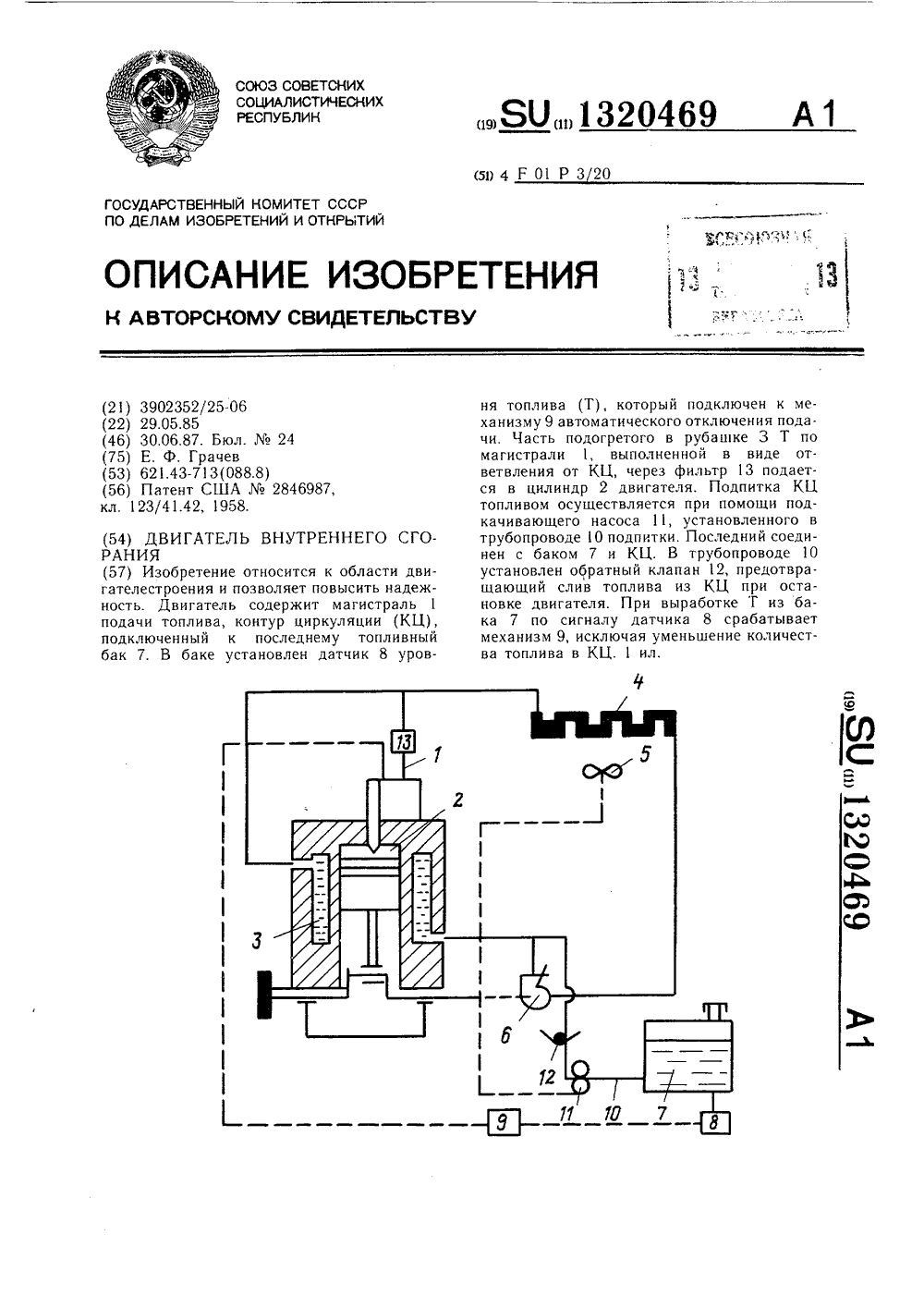

Номер патента: 1320469

Опубликовано: 30.06.1987

Автор: Грачев

МПК: F01P 3/20

Метки: внутреннего, двигатель, сгорания

...В баке 7 установлен датчик 8 уровня топлива, который подключен к механизму 9 автоматического отключения подачи топлива. Для подпитки контура циркуляции топливом двигатель снабжен трубопроводом 10 подпитки, подключенным одним торцом к контуру циркуляции между циркуляционным насосом 6 и рубашкой 3 охлаждения цилиндров 2, а другим подключен к баку 7. В трубопроводе 10 подпитки последовательно установлены подкачивающий насос 11 и обратный клапан 12, Магистраль 1 подачи топлива выполнены в виде ответвления от контура циркуляции, в ответвлении установлен топливный фильтр 13.Двигатель внутреннего сгорания работает следующим образом.Нагретое в рубашке 3 охлаждения цилиндров 2 топливо поступает в радиатор 4, где охлаждается обдуваемым...

Номер патента: 1320036

Опубликовано: 30.06.1987

Авторы: Грачев, Стадник

МПК: B23K 20/14

Метки: диффузионную, сборки, сварку, центрирования

...8 - на поверхностях 9и 10. Предварительно на стойках 5,7, 8 и 11, закрепленных на плите 3,устанавливают прижимы 12 и верхнююограничительную плиту 13. На нижнюю. плиту 3 устанавливают в определеннойпоследовательности разделительныепрокладки 1 ч и свариваемые детали15, прижимая их боковыми поверхностями к рабочим поверхностям 16 призмы 2. Затем устанавливают накладку17, приподняв при этом прижимы 12.Между прижимами 12 и верхней плитой13 устанавливают клинья 18, которымиФиксируют собранный узел, и устрой "ство 1 с закрепленными деталями снимают с призмы 2 и размещают в нагревательных печах для сварки.Вследствие сборки свариваемых деталей в устройстве, предварительноустанавливаемом в призме, продольнуюсоь которой наклоняют под углом60-70 к...

Номер патента: 1319816

Опубликовано: 30.06.1987

Авторы: Грачев, Пожбелко

МПК: A41D 13/08

Метки: вибрации, защиты, рук, рукавица

...буртик 4, на рукавице иимеющего на боковой поверхности отверстие 5, а на донной части - хвостовик 6 с мерньки рисками и коаксиально установленную на кем с возможностью перемещения и Фиксации иподпружиненную относительно буртика4 втулку 7 для перекрытия при еепеРемещении отверстия 5, при этомклапан расположен на ребре рукавицысо стороны, обратной расположениюбольшого пальца.Фиксация втулки 7 осуществляетсяэа счет резьбы, выполненной на внешней боковой поверхности стакана 3,Втулка 7 подпружинена относительнобуртика 4 пружиной 8. Рукавица обеспечивает защиту от вибрации следующим образом.При установке втулки 7 в определенное положение относительно буртика 4 изменяется площадь отверстия 5, т.е, величина давления выпуска...

Номер патента: 1317693

Опубликовано: 15.06.1987

Авторы: Грачев, Кечиев, Писаревский, Цирин

МПК: H04N 17/02

Метки: параметров, телевизионного, тракта

...блока 8 испытательный сигналпоступает на фильтр 9 низких частот,где подавляются высокочастотные составляющие испытательного импульса,что приводит к уменьшению его амплитудь по сравнению с амплитудой опорного синус-квадратичного импульса иоблегчает последующее ограничениеэтого импульса, которое происходитв следующем блоке 11 ограничения снизу. После прохождения ограничителя10 формируется ограниченный снизу опорный импульс, поступающий на блок 11 дифференцирования. На выходе блока 11 получаем сигнап, у которого момент прохождения его амплитуды через нулевое значение соответствует моменту достижения максимальной амплитуды опорного импульса. С выхода блока 11 сигнал поступает на нуль-орган 12, вырабатывающий прямоугольный импульс, 10...

Номер патента: 1317176

Опубликовано: 15.06.1987

Автор: Грачев

МПК: F02M 35/08

Метки: внутреннего, воздухоочистителя, двигателя, сгорания, фильтрующего, элемента

...клапан 23 и вентиль 24 с системой питания двигате; я тспливом. В качестве источника 8 сжатого воздуха может быть использован рессивер, соединенный с компрессором 25.35Система очистки работает следующим образом.При работе двигателя внутреннего сгорания воздух через впускное отверстие 3 поступает в воздухоочиститель 1, очищается 40 в фильтрующем элементе 5 от пыли и через выпускной патрубок 10 поступает в двигатель. Г 1 ри остановке двигателя выключают замок 16 зажигания и вынимают ключ 17 зажигания, При этом поршень 19 золотника 18 под действием пружины 20 перемещается 45 и соединяет источник 8 сжатого воздуха с насадком 6. В трубопровод 9 системы про 762дувки поступает воздух, а также топливо из гидроцилиндра 21, дозатора дизельного...

Номер патента: 1317021

Опубликовано: 15.06.1987

Авторы: Алпатова, Грачев, Дзагуров, Иванникова, Крючкова, Ломанова, Малыгина, Миронова, Николаева, Попова, Преображенская, Ральф, Стобецкий, Шалунова

МПК: C12N 5/00, C12N 7/00

Метки: вирусов, диплоидных, используемый, клеток, кожи, культивирования, мышц, человека, штамм, эмбриона

...популяционных удвоений составляет 1,61;1,68; 1,5 соответственнопри использовании сыворотки крупногорогатого скота и 1,58; 1,6; 1,54 соответственно при использовании сыворотки телят.Средняя для 14-16 пассажей в первом случае составляет 1,6, во втором - 1,57.Время удвоения популяции при использовании обоих видов сыворотки55 ч.На уровнях 25, 27, 28 пассажейчисло популяционных удвоений составляет 1,64; 1,82; 2,2 соответственно,с СКРС, а с сывороткой телят - 2,2;1,57; 1,37. (при средних - 1,88 и1,71), время удвоения популяции 48и 53 ч соответственно, 1317021На уровне 40 пассажа число популяционных удвоений (результаты представлены в той же последовательности) составляет 1,72 и 1,8, а времяудвоения популяции 56 и 53 ч.На уровне 50 пассажа...

Номер патента: 1316887

Опубликовано: 15.06.1987

Авторы: Грачев, Иккол

МПК: B61D 47/00

Метки: вагон, грузовой

...10 20 25 30 35 40 45 Я рычаги 13 смонтированы с возможностью взаимодействия своими Выемками 14 с цилиндрическими цапфами 12 рамы выдвижной платформы при ее выкатывании и скагывации в вагон. Упругое возврагцаюцее устройство поворотных рычагов 13 выполнено в виде торсиона, вал 15 которой одним концом установлен подвижно в подшипниках 16, а вторым - . неподвижно закреплен в крон штей не 17Продольные перемещения выдвижной платформы в кузове вагона ограничиваются упругой сцепкой - упором 18.Закатывд(ие выдвижной платформы 2 в вагон производится механизмом привода платформы (не показан), при этом катки 6 откидных опор 7 перекатываются по рельсам 10 железнодорожного пути. Жесткость торсионного вала 15 поворотного рычага 13 выбрана с...

Номер патента: 1316875

Опубликовано: 15.06.1987

Авторы: Васильев, Грачев, Коротков, Шарыпов

МПК: B60Q 1/44, B60Q 9/00

Метки: двигателем, средства, торможения, транспортного

...минимыльноху замедлени(о коле(гцатого Вала двигателя в режиме свободного выоега.Б рскиме свободногс выбега, когда нынрякение, 1(ронор(сиональное угловому замедлеи(о коленцатого вала двигателя, больше, цсм (7., ы также в грузо:ном режимережи м рв(нмерого или ра в(1 оускорен ного лвижения), когда напряжение на выходе дифферснциыторы 3 отсутствует, компыратор 6 не сраоать(вает, поэтому сигнал на его вь(холе от(.утствуст. Следовательно, независимо от наличия сигнала ны другом входе элемс(ггы 21 8 сигнал на его выходе отс)тстует и фонари сигилов торможения неГО 1 э 51 1.Б мсмент торможения транспортного срслсты двигателем нанряжс.(ие на выходе дифферснцнаторы 3 и соответственно на первом входе компыратора 6 будет меньше, цем...

Номер патента: 1315862

Опубликовано: 07.06.1987

Авторы: Грачев, Дудоров, Мальцева, Сагарадзе, Чарикова, Янус

МПК: G01N 3/34

Метки: испытаний, нагружении, образцов, усталость, циклическом

...и кронштейном, регулирующий винт 6 на кронштейне, вибро-.воэбудитель 7, к которому крепитсякронштейн 4.20 Установка работает следующим образом.25Гибкий образец 1 заключают в кольцевую оправку 2 и поджимают к оправке кольцами 3. Придавая образцу форму кольца, создают в нем статическую изгибную нагрузку равномерно по всей длине образца. При статическом равномерном изгибе образца при определенных значениях. радиуса кривизны в наружных слоях" образца начинается пластическая деформация, которая вы.зывает остаточный прогиб образца. Длина образца равна половине длины продольной волны, возникающейв нем при колебаниях. Кольцевая оправка с образцом размещается в полости крон 40 штейна 4, Зазор между оправкой и кронштейном заполнен эластичным...

Номер патента: 1315630

Опубликовано: 07.06.1987

Авторы: Грачев, Кушнер, Павлович, Пономарев, Ройфберг, Рябиков, Сайкин

МПК: F02B 23/06

Метки: внутреннего, двигатель, сгорания

...угла пнаклона стенки 6. Помере перемещения поршня 3 к в.м.т.струи впрыскиваемого топлива перемещаются к граням-лыскам 13. При попадании топливных струй ца грани-лыски 13 резко меняются условия их отражения от поверхности камеры 1 сгорания. Если в начальный момент впрыска струи испаряются и испаренное топливо подхватывается воздушным вихрем и процесс смесеобразования начинается в пристеночном вихревом потоке, то в следующий момент при впрыскетоплива ца грани-лыски 13 происходитотражение топливного факела к центрукамергп 1 сгорания. При этом на участках секций 7 у меныпего угла (п)наклона стенки 6 в зоне, наиболеезакрытой от надпоршневого пространства, образуется обратная циркуляция воздуха, что вызывает в местеперехода в соседнюю...

Номер патента: 1315599

Опубликовано: 07.06.1987

Авторы: Грачев, Зимин, Канторович, Круглов, Хлебников

МПК: E21B 31/00

Метки: бурильных, отворачивания, скважине, труб

...шары 10так, чтобы они одновременно взаимодействовали с кольцевой проточкойв корпусе 1 и находились между выступами 12 и 1320Шпиндель 11 соединен с корпусом1 через обгонную муфту 20 с кулачками свободно прокручивающуюся при левом вращении шпинделя и блокирующейего правое вращение.25Обгонная муфта 20 сопряжена с корпусом 1 шлицевым соединением 2.1 иимеет торцовые кулачки, входящие взацепление с ответными кулачкамишпинделя, Прижатие обгонной муфты 20к шпинделю осуществляется пружи-.ной 22,1Шпиндель 11 в нижней части сопряжен посредством шлицевого соединения23 с переводником 24 и уплотнен относительно корпуса уплотнением 25, Переводник 24 имеет возможность осевого перемещения относительно шпинделя11, На конце переводника 24 имеется...

Номер патента: 1314135

Опубликовано: 30.05.1987

Автор: Грачев

МПК: F01L 13/08, F02D 15/04

Метки: внутреннего, двигатель, регулируемой, сгорания, сжатия, степенью

...блока 1 с цилиндрическими камерами 2 изменяемого объема. Последняя соединена с полостью рабочего цилиндра. Минимальный объем рабочего цилиндра и цилиндрической камеры 2 определяют величину степени сжатия двигателя при заданном рабочем объеме.В головке блока 1 выполнены газораспределительные окна 3 и размещены поршни 4 с уплотнительными кольцами, Привод поршней осуществляется от управляющих кулачков 5, имеющих ступенчатый профиль с плавным переходом от одной ступени к другой. Управляющие кулачки расположены на кулачковом валу 6, а последний установлен в головке блока с возможностьюосевого перемещения, осуществляемого с помощью вилки 7 переключения.Двигатель работает следующим образом.При изображенном на фиг. 1 положении кулачкового вала 6...

Номер патента: 1313678

Опубликовано: 30.05.1987

Авторы: Берновский, Грачев, Елисеев, Чернавин

МПК: B24D 3/34

Метки: абразивной, массы, приготовления

...оборудование от коррозии в процессе эксплуатации и способствует более равномерному распределению основной пластифицирующей добавки. Кроме того, при последующем вакуумировании это соединение распределяется в поверхностных слоях массы и остается там при формовании. При обжиге пластифицирующие добавки выгорают с образованием простых веществ (вероятно аморфный нитрид бора, оксид кальция, оксид бора, аморфный углерод).Указаннше вещества сохраняясь в поверхностных слоях готового инструмента и не являясь прочно связанными со связующим, могут при использовании инструмента при виброгалтовке внедряться в поверхностные слои обрабатываемых деталей, что приводит к повышению их износастойкости.При введении триэтаноламинбората в состав менее...

Номер патента: 1311829

Опубликовано: 23.05.1987

Авторы: Войлов, Воронков, Грачев, Ракошиц

МПК: B21J 5/08

Метки: анкеров, типа

...размерам хвостовика анкера по диаметру и толщине стенки.На первой (заготовительной) операции производится безотходная отрезка мерной трубчатой заготовки 1 на специальном труборезном станке при помощи дисковых ножей клиновидного профиля. Затем выполняется обжим заготовки до размеров готового изделия,После операции обжима трубчатой заготовки 1 выполняют дополнительно герметичный обжим конца 3 заготовки 2 и затем ведут процесс высадки конца 3 трубчатой заготовки 2 до того момента, когда соотношение между утолщением 4 конца 3 заготовки 2 и ее наружным диаметром будет находиться в пределах 0,25-0,35.Затем на этом же конце формуют "бочку" 5, расплющивают еИ до образования тора 6 со сплошной перемычкой 7 в его центре и прошивают эту...

Номер патента: 1310199

Опубликовано: 15.05.1987

Авторы: Грачев, Костяков, Хаткин, Черняк

МПК: B25J 11/00

Метки: манипулятор, портального, типа

...на руке 3гибкие элементы 13 и 14,На силовом валу 15 приводного двигателя 16 установлены барабаны 17-20с муфтами 21-24 предельного момента,связанными зубчатыми передачами 25-28с шаговыми двигателями 29-32, соединенными с системой 33 управления, импульсы которой по координатам Х, У, 2и углу Х регистрирует счетчик 34 импульсов и вводит на информационнуюсистему (табло) 35. Натяжение канатов осуществляет механизм 36.Устройство работает следующим образом.В исходном положении включаетсядвигатель 16. Затем система 33 управления включает шаговые двигатели29-32 на статический синхронизирующий момент, т.е. валы этих двигателей находятся в заторможенном состоянии. Муфты 21-24 отключают барабаны17-20 от силового вала 15.Для перемещения по углу цЬ на...

Номер патента: 1309229

Опубликовано: 07.05.1987

Авторы: Грачев, Луковников, Малиновский, Мамедов

МПК: H02P 1/42

Метки: колебательного, пуска, электропривода

...электронные пускатели 3 и 4 соединены с обмотками возбуждения и управления асинхронного двигателя 5. Вхол нудь-органа 6 соединен с источником 1, а выход через первый ждуший мульти- вибратор 8 - с первым входом элемента 2 И 11, вход фазовращателя 10 соединен с источником 2 напряжения, а выход через последовательно соединенные второй нудь-орган 7 и второй ждуший мультивибратор 9 - с вторым входом элемента 2 И 11. Вход Ю-триггера 12 соединен с выходом элемента И, а выход - с входом управления электронных пускателей 3 и 4. Фазовращатель 10 может быть выполнен в виде интегратора переменного тока с устранением постоянной составляющей.Устройство работает следующим образом.Напряжение источника 1 поступает на нуль-орган 6, где преобразуется...

Номер патента: 1308811

Опубликовано: 07.05.1987

Авторы: Горелов, Грачев, Кирин, Перепелицын

МПК: F27B 1/00

Метки: вагранка, минераловатная

...вагранка, общий вид; на фиг; 2 - горновая часть, продольный вертикальный разрез, 55Вагранка состоит из шахты 1, газовыл горелок 2, установленных в горне 3, огнеупорной насадки 4 и шлако 11 2выпускного канала 5. Горн вагранки выполнен расширяющимся книзу и имеет сферическое нижнее основание 6, выполненное в подине 7- вагранки. Газовые горелки 2 установлены по касательной линии к поверхности сферического основания 6Иинераловатная вагранка работает следующим образом.Сначала шахту вагранки разогревают газовыми горелками в течение 2030 мин, после чего загружают огнеупор" ную насадку, которую также прогревают до 1500-1600 С. Через 20-30 мин загружают минераловатную шихту, которая, нагреваясь продуктами сгораниягаза, плавится, Расплав., стекая...

Номер патента: 1304803

Опубликовано: 23.04.1987

Авторы: Болдырев, Грачев

МПК: A61B 5/08

Метки: дыхания, частоты

...запуска.Этот импульс, поступающий на вход схемы 5 совпадения, является импульсом установки в положениесхемы 6 управления и появляется на выходе схемы 5 совпадения (фиг. 2 д) лишь при наличии положигельного потенциала на выходе инвертора 7 (фиг. 2 е). По отрицательному перепаду папряжсния па выходе инвертора " (фиг. 2 с) второй формирователь 8 импульсов вырабатывает импульс (фиг. 2 ж) для запуска второго формирователя 9 постоянного ичтервала времени, импульс на выходе которого появляется через время Я. (фиг. 2 з) после запуска. Этот импульспостуг 1 ает на вход второй схемы 10 совпадения. Импульс на выходе второй схемы 10 совпадения (фиг. 2 и) является импульсом установки в положение О схемы 6 управления и появляется на выходе схемы 1 О...

Номер патента: 1302360

Опубликовано: 07.04.1987

Авторы: Волгин, Грачев, Костырев, Мотовилов, Назаренко, Сегида

МПК: H02P 9/44

Метки: асинхронным, вентильным, генератором

...(узлы.9 - 11, фиг.1) и преобразователь 6. Одновременно снижают частоту преобразователя 3, что осуществляют задатчиком 12 интенсивности (интенсивность сни 5 10 15 20 25 30 Зэ 40 45 50 55 жения частоты определяется динамическими свойствами турбины и генератора). При этом уровень отрицательного скольжения асинхронного генератора увеличивается и, для того, чтобы стабилизировать выходное напряжение отрицательная обратная связь (узлы 9 - 11) увеличивает ширину импульсов преобразователя 6, поступающих на нагрузку 5, что приводит к увеличению мощности, потребляемой с выхода постоянного тока генератора, снижению частоты вращения вала, вследствие зависимости числа оборотов пф гидротурбины от мощности на валу (фиг.2) и снижению...

Номер патента: 1300639

Опубликовано: 30.03.1987

Автор: Грачев

МПК: H03M 7/00

Метки: кодирования

...2, с выхода элемента ИЛИ 30 будет открыт элемент И 93, который пропустит сигнал с7третьего выхода дешифратора 86 наединичный вход триггера 87. 13006398При выборочном двоичном кодировании коэффициент К , равенУХКч й Гор2 В результате этого произойдет чтение третьего в этом режиме слова, содержащего данные второй половины кода селектора 2,после чего с задержкой одновибратор 88 сбросит в исходное состояние триггер 11, счетчик 105 и селектор 2, а также триггер 87 и устанавливает в "1" триггер 68. При отсутствии информации в первой или второй половинах селектора 2 чтение данных с них пропускается за счет блокировки элементов 15 И 91 и 93 потенциалами с выходов элементов ИЛИ 29 и 30. При этом при отсутствии данных во второй половине...

Номер патента: 1299959

Опубликовано: 30.03.1987

Авторы: Востров, Грачев, Полухин, Прохоров

МПК: B66F 3/18, G01D 11/30

Метки: опора, прибора, регулируемая

...гайки 1, образованные продольными пазами 4 в ее теле, перестают обжимать резьбовую часть 17 хвостовика 11, и винт 9 получает возможность поворачиваться в резьбе гайки 1. Вращая маховик ручного червячного привода 5, одновременно вращают и червяк 6, вращение которого передается на червячное колесо 7, установленное по скользящей посадке на гладкой части 18 хвостовика 11. Червячное колесо 7 имеет в своем осевом отверстии шлиц 21, со стенками которого взаимодействует шпонка 20, неподвижно установленная в продольном пазе 19, выполненном на гладкой части 18 хвостовика 11. При вращении червячного колеса 7 его вращательное движение передается через шпонку 20 на винт 9, который, вращаясь, начинает перемещаться в осевом направлении...

Номер патента: 1298224

Опубликовано: 23.03.1987

Авторы: Верхоланцев, Грачев, Калаус, Костовская, Лукьянович, Рыжов, Тертышник

МПК: C09D 5/02

Метки: воднодисперсионный, покрытий, состав

...смесь:пленкообразующийлатекс ДИМАГП 13,86непленкообразующийлатекс ПС26, 14Технический 253-ныйводный аммиак 0,6 35, Вода 150,0П р и м е р 5. Состав для покрытий при следующем соотношении компонентов, мас.ч,; 64,1 32,0 3,9 тальк 25 0,38 0,77ЗО0,31 1,02 16,20 38,200,02 0,51 2,50 111,85 Наполнители 65,79 27,63 6,58 П р и м е р 3. Состав для нокры 45 тий при следующем соотношении компонентов, мас,ч.:Наполнителнф 0,53 0,65 64,16 32,10 5,80 мел 0,26 тальк 2,63 0,64 18,28 0,64 36,56 0,05 0,32 . Добавка:водорастворимоемалеинизнрованноельняное масло 0,5Латексная смесь:пленкообразующийлатекс ДИМАГР 24,16непленкообразуюшийлатекс ПС43,92Отбеливатель:ультрамарин 0,03Технический 257. -ный водный аммиак 0,58Триэтаноламин 1,40Вода 90,0П р и м е р...

Номер патента: 1295303

Опубликовано: 07.03.1987

Авторы: Грачев, Долотова, Лубенский, Малеванский, Семиколенова

МПК: G01N 17/00

Метки: испытания, коррозионное, раствор, растрескивание, стали

...известном растворе.30 Сталь 06 Х 16 Н 4 Б Содержа рН ние веществ мас 7. Составраствора Времяработы растворач Сталь 35 Раствор Напряжение,НапряВремядо растрескивания,Времядо растрескижение,МПа ания, ч ра- ина 405 ислота Мура- вьинокислый натрий,3,0 0 360 Введение муравьинокислого натрия дает возможность увеличить содержание муравьиной кислоты в растворе, т.е. повысить его агрессивность. Одновременно увеличивается буферная емкость раствора, что позволяет длительно проводить испытания (100 и более часов) йри практически постоянном значении рН. Значения водородного показателя(рН) в растворе не должны выходитьиз предела 2,8 - 3,2 (содержаниемуравьиной кислоты 3 - 67. и муравьинокислого натрия 5 - 107) посколькупри более высоких значениях рН...

Номер патента: 1294942

Опубликовано: 07.03.1987

Авторы: Гостюнин, Грачев

МПК: E04B 2/74, E04G 21/26

Метки: работ, строительно-монтажных

...3и расширяющегося к ней клинового элемента 4. Механизм перемещения нижнего упора выполнен в виде Г-образногорычага 5, шарнирно закрепленного настойке 1 посредством оси 6 и шарнирно связанного с ним и с клиновым элементом 4 звена 7, взаимодействующего 25с опорным роликом 8. Опорный ролик 8еустановлен с помощью кронштейна 9 нанаправляющей 10, прикрепленной книжней части стойки 1, Клиновой элемент 4 снабжен клиновым Фиксатором З 0411, имеющим паз 12, в котором установлен палец 13, и выступ 14,Верхний упор 2 имеет опорную пятус амортизатором 15, винт 16 для выкручивания упора и гайку 17, а опорная плита 3 нижнего упора снабженаамортизатором 18,Приспособление 1 устанавливаетсяв необходимое место, приводится в вервертикальное положение и...

Номер патента: 1294487

Опубликовано: 07.03.1987

Авторы: Бульба, Грачев, Лоев, Магиденко, Озеранский, Присяжнюк, Реминский

МПК: B23B 5/00

Метки: многооперационный, станок, токарный

...(не показан). На ступице червячного колеса 18 выполнен паз 20,взаимодействующий с Фиксатором 19.Станок работает следующим образом,В исходном положении червяк 6 выведен из зацепления с червячным колесом 18 и находится в зацеплениис винтовой поверхностью неподвижнойнаправляющей втулки 2 (нокаэано пунктиром).После поступления командына включение привода круговых перемещений происходит ориентация шпинделя16 до совмещения паза 20 с фиксатором 19, фиксатор под действием поршня гидроцилиндра входит в паз 20ступицы червячного колеса 18, удерживая его в этом положении. От двигателя 10 через колеса 11 и 12 вращение передается на червяк б, который,вывинчиваясь из неподвижнойнаправляющей втулки 2, совершает вращательно-поступательное...

Номер патента: 1292958

Опубликовано: 28.02.1987

Авторы: Грачев, Дубнов

МПК: B23K 9/00

Метки: заварки, кратера

...основную часть шва. 15 На расстоянии от конца сварного соединения, равном 2 - 3 длинам сварочной ванны (точка А на чертеже) сварочный ток выключают и прекращают подачу проволоки, горелку на ускоренной маршевой скорости перемещают в конец сварного соединения (точка Б на чертеже) . Ускоренное перемещение сварочной головки может производиться со скоростью в 5 - 10 раз большей скорости сварки, Включают сварочный ток, осуществляют подачу проволоки и начинают сварку непроваренного отрезка соединения в направлении, противоположном основному направлению сварки. Поскольку сварку в данном случае ведут по относительно холодному металлу процесс идет без остановок и пауз, Сварку в обратном направ- ЗО лении ведут на длину непроваренного участка плюс...

Номер патента: 1292954

Опубликовано: 28.02.1987

Авторы: Глазов, Грачев, Старинов

МПК: B23G 5/04

Метки: калибрующая, плашка

...Формула изобретения 10 ВгЕ Составитель И. ЛихопойРедактор Л. Веселовская Техред И. Верес Корректор В. БутягаЗаказ 323/15 Тираж 976 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к металлообработке и может быть использовано при резьбонарезании.Цель изобретения - повышение срока службы инструмента за счет возможности многократного использования рабочих элементов.На фиг. 1 показана плашка в сборке; на фиг. 2 - один из рабочих элементов.Плашка состоит из двух скоб 1, скрепленных болтами 2 и гайками 3. Площадь рабочего элемента 4 выполнена равной 1/4 площади корпуса....
