Грачев
Устройство для открывания жаберных крышеку рыбы
Номер патента: 213563
Опубликовано: 01.01.1968
Авторы: Адигамов, Грачев, Ледовских, Фрадкин
МПК: A22C 25/10, A23B 4/04
Метки: жаберных, крышеку, открывания, рыбы
...носитель представляет собой уголок 5 с приваренными по торцам щеками б.В верхней части щек сделаны прорези 7, а к нижней части их прикреплены свободно сидящие на осях ролики 8, которые предназначены для направленного движения носителей.На вертикальной полке уголка 5 прикреплена планка 9 с выемками по форме затылочной кости рыбы,На ролики 8 воздействуют направляющие10 и 11, жестко связанные с каркасом устройства, Цепные передачи получают движение от ведущего вала 12.Работает устройство следующим образом.При движении транспортирующего органа носителями прорезями 7 захватывают прутки 8 с нанизанной на них рыбой и движутся вверх.Рыба затылочной костью опирается на планку 9, перегибается, в результате чего у нее открываются жабры. Ролики 8...
Многокомпонентный электротензометрическиидинамометр
Номер патента: 213387
Опубликовано: 01.01.1968
МПК: G01L 1/04, G01L 1/22, G01L 5/16 ...
Метки: многокомпонентный, электротензометрическиидинамометр
...части 1 упругого элемента консольные 10 балки 2 - 5 деформируются, проволочные преобразователи 8 изменяют свое сопротивление, Например, при приложении силы В, прогибаются балки 2 - 5, преобразователи, наклеенные на нижние плоскости балок, увеличивают свое сопротивление, а преобразователи, наклеенные на верхние грани, уменьшают сопротивление. При воздействии силы В, балки 3 и 5 практически не изменяют размеров, а балки 2 и 4 прогнутся в плоскости ХУ, преобразо ватели, наклеенные на ближние грани балок 2и 4, уменьшат свое сопротивление, а наклеенные на противоположные грани этих балок - увеличат сопротивление. При воздействии силы В, аналогично рассмотренному для силы 25 Р деформируются балки 8 и 5, а балки 2 и4 не деформируются,...
Индукционный динамометр для измеренияусилий
Номер патента: 213386
Опубликовано: 01.01.1968
Автор: Грачев
МПК: G01L 1/04, G01L 1/14, H01F 27/34 ...
Метки: динамометр, измеренияусилий, индукционный
...снабжены дополнительными обмотками, намотанными совместно с измерительными и создающими опорное напряжение, используемое для измерения выходного сигнала через фазосдвигающую цепь к усилителю сигналов.2. Динамометр по п. 1, отл чающийся тем, что в нем полюсные наконечники магнитопроводов выполнены в виде зубцов трапецеидальной формы,с присоединением заявки Известны индукционные динамометры для измерения усилий, содержащие скобу с упругим элементом, связанным с якорем, магнитопроводы с намагничивающими,и измерительными обмотками, фазосдвигающую цепь и усилитель сигналов.Предлагаемый индукционный динамометр отличается от известных тем, что его магнитопроводы снабжены дополнительными обмтками, намотанными совместно с измеритель ными...
Устройство для определения изменений усилия натяжения профиля в процессе прессования
Номер патента: 211283
Опубликовано: 01.01.1968
Авторы: Бейзеров, Беликов, Грачев, Корнеев, Синько, Юрьев
МПК: B21C 31/00
Метки: изменений, натяжения, прессования, профиля, процессе, усилия
...скорости транспортера. 7, а сходя с копира, под дейст и 9 зажимают отпрессованнын ным копиромвием пружинпрофиль 10,Подвижны5 ющими 11 ипомощью прувижными рыправляющими 20. е пластин 12, котор жин 15 и чагами 17имеютсвязаны с е рычагами 16 соединен и 18. Пласт шарнирные направля- И и 14 с ы с неподины с наопоры 19 щая 12 снабжена роликом 21, корейку 22 воздействует на индук. к перемещения 23, включенный в рения натяжения и регулировяпривода пластинчатого транспорнатяжения профиля задают вежения пружин 15 и 16, которую интами со шкалами 24 и 25. 10 Напра торый че тивный д систему ния скор 15 гера. Ус личиной регулирувляюрезатчиизмеостиилиенатяют в Если в процесс20 филя отклоняеттяжения пружини 12 вместе с пются вокруг шалик 21...
Газовая вагранка
Номер патента: 209656
Опубликовано: 01.01.1968
Авторы: Альтшулер, Грачев, Курбатский, Мариенбах, Павленко, Пензенский, Петров, Хилюк, Черный
МПК: F27B 1/08
...интенсифицировать процесс перегрева металла, что достигается выполнением подины 1 камеры перегрева с уклоном в сторону, противоположную переходной летке 2. Таким образом, создается неглубокий бассейн, причем глубина его уменьшается к переходной летке, который во время плавки содержит металл и служит для его перегрева. Капли металла, падая в виде дождя с уступа в бассейн, разбрызгивают находящийся там металл, в результате чего создается очищенный от шлака кипя ны метал ность, во как излуч большой происходиНа чер вагранка ои металла,ительно увелич ающую тепло, ак и конвенци принимающей сивный перегрередставлена Кипение ванивает поверх- передаваемое й. Благодаряповерхности в металла. предложенная Предме зобретени 67613, от- нсификаодину...
Система торможения колес
Номер патента: 207036
Опубликовано: 01.01.1968
Авторы: Грачев, Иезуитов, Поповкин
МПК: B60T 11/28, B64C 25/42
Метки: колес, торможения
...с элементами шасси, а также цилиндром-аккумуляторам, одна полость которого соединена с основной, а другая - через согласующий клапан с дублирующей линиями питания системы, Основная и дублирующая линии разделены с тем, чтобы через цилиндр-аккумулятор не происходило смешения рабочих тел обеих линий, когда последняя используется при аварийном торможении.На чертеже дана схема описываемой системы.Она состоит из редукционного клапана 1 торможения, цилиндра-аккумулятора 2, соединенного через обратный термоклапан 3 с основной линией, согласующего клапана 4, взаимодействующего штоком с элементами шасси и связывающего штоковую полость цилиндра- аккумулятора с дублирующей линией, перс" ключателей б и цилиндров б торможения колес.Г 1 ри наличии...
Токарный многорезцовый станок
Номер патента: 205495
Опубликовано: 01.01.1967
Авторы: Гатовский, Грачев, Нестеров, Экспериментальный
Метки: многорезцовый, станок, токарный
...непосредственно к корпусу шпиндельной бабки 3 и расположенных вокруг шпинделя с некоторым смещением б осносительно его оси.В центральном отверстии суппорта свободно размещены конец шпинделя и зажимное приспособление 4 с заготовкой 5, На внешней плоскости суппорта 1 установлен резцовый блок б с закрепленными резцами 7. Привод вращения суппорта осуществляют с помощью дополнительно устанавливаемого редуктора 8 от индивидуального электродвигателя.Загрузка и выгрузка станка не требуетвспомогательных движений, так как они производятся в положении кругового суппорта соответствующем наибольшему удалению ре цов от оси шпинделя.При обработке деталей типа тел вращения О может быть использован также продольныйсуппорт 9. В этом случае припуск на...
Весовой балочный вагоннб1й замедлителб
Номер патента: 205068
Опубликовано: 01.01.1967
Авторы: Грачев, Корш, Паус, Сажнев
МПК: B61K 7/06
Метки: балочный, вагоннб1й, весовой, замедлителб
...выполнены самоустанявливающимися, опирающимися своими наружными концами на шаровые шарниры.Такое выполнение весового балочного вагонного замедлителя позволяет поворачивать систему в горизонтальной плоскости на некоторые углы по отношению к продольной оси рельса, и самоустанавливаться в исходное положение, что обеспечивает возможность работы замедлитсля на кривых участках пути.На чертеже схематически изображен весовой балочный вагонный замедлитель.На гидравлические опоры 1 с помощью шаровых шарнирных самоустанявлнвающнхся подвесок 2 подвешиваются парны, рычаги д и 4, шарнирно соединенные между собой осью 5. На внутренних концах рычагов крепятся 5 тормозные балки б и 7 с шинамн 8, а наружныс концы рычагов опираются ня шаровыс...
Поршневой детандер
Номер патента: 205030
Опубликовано: 01.01.1967
Авторы: Брод, Грачев, Худзинский
...оребрением среду, напр2. Детанд цилиндр вь коэффициен меди или ее лодильнои наружной ена, отлиния к.п,д.габаритов нутренним тируемую я тем, чтос высоким например Поршневые детандеры для холодильной установки, содержащие цилиндр с наружной поверхностью теплообмена, известны,Предлагаемый детандер отличается тем, что, с целью увеличения к.п.д, холодильного цикла и уменьшения габаритов установки, цилиндр имеет внутреннее оребрение и погружен в термостатируемую среду, например сжиженный газ. Кроме того, цилиндр выполнен из материала с высоким коэффициентом теплопроводности, например меди или ее сплавов.На чертеже изображена принципиальная схема описываемого детандера.Детандер содержит цилиндр 1 с наружной оребренной поверхностью...
Способ получения анионита
Номер патента: 204581
Опубликовано: 01.01.1967
Авторы: Вакуленко, Горбаренко, Грачев, Научно, Пашков, Самборский, Четвериков
МПК: C08G 12/06
Метки: анионита
...позволяет уменьшить количество сшивающего агента, замена фенола на дифенилолпропан делает сшивку более редкой и более длинной. Регулярная микропористая структура анионита обеспечивает улучшеннуюсорбцию и десорбцию органических кислот. П р и м е р. В реактор, снабженный мешал кой, обратным холодильником, рубашкой длянагрева и охлаждения, загружают 100 вес. ч.товарных полиэтиленполиаминов. Содержимое реактора нагревают до 75 С и при этой температуре в реактор дозируют 15 вес. ч. ди хлорэтана. После прекращения заметного выделения тепла температуру поднимают до 90 С и дают 10-минутную выдержку для завершения реакции с дихлорэтаном. Затем содержимое реактора охлаждают и при темпе ратуре 30 - 60= С вносят 156 вес. ч. 28%-нойтехнической...
Способ получения ионообменных сорбентов
Номер патента: 204579
Опубликовано: 01.01.1967
Авторы: Вакуленко, Грачев, Пашков, Самборский
МПК: C08G 14/073
Метки: ионообменных, сорбентов
...по размерулекул прах регенераПри неравеннь;е расрбент пракфильтра регене вывих и равных органических мо в первых порция ества удаляются. и сорбента окраш нечно долго, и со рируется. Результаты ытаний сведены в табли Конденс ватель стаднйная деус ная 5 Количество пропущенныхобъемов гидролизата до выравнивания цветиости Выход красящих веществпри десорбции, % от поглощенного Ха.,СОа (в лил)200400600800120016002000 18,4 , 80,919,513,017,0 , 5,68,6 0,410,3 иет8,46,9 Всего десорбировано0 Самборский, В, А, Вакуленко, А. Б. Пашков, Л, Л, Грачев,А, Ф. Четвериков, А, Н. Горбаренко и Е. И. КасьяненкоНаучно-исследовательский институт пластических масс204579 Предмет изобретения Составитель Г, Русских Редактор С. С. Лазарева Техред Л. Я, Бриккер...
Куракоуборочный аппарат
Номер патента: 203352
Опубликовано: 01.01.1967
Авторы: Грачев, Ландсман, Муравьев, Харламов
МПК: A01D 46/10
Метки: аппарат, куракоуборочный
...отверстия9, и приемную камеру 10,10 В приемной камере аппарата может бытьразмещена швырялка 11, и камера соединенас нагнетательным патрубком 12 вентилятораЯ всасывающий патрубок которого направлен к поверхности земли. Вакуум-клапан вы 15 полнен лопастным и его лопасти частичновходят в воздуховод. При движении аппарата вдоль рядков, кусты хлопчатника делителями заводятся в щель между встречно вращающимися вертикальными валиками, кото 20 рые захватывают курак, пустые створки ихлопок, сбрасывая их в приемное отверстиевакуум-клапана. Попаданию веток в ворохпрепятствуют колосники, а наматыванию волокон на валики-отсекатели. Вращающийся25 вакуум-клапан подводит ворох во всасывающий патрубок, где он подхватывается воздушным потоком. Этим...
Индукционный динамометр
Номер патента: 203290
Опубликовано: 01.01.1967
Автор: Грачев
МПК: G01L 1/14
Метки: динамометр, индукционный
...б, б) или двумя О (3, 4) обмотками.Предлагаемый динамометр может применяться в качестве силоизмерительного датчика перемещения, силы и момента. ругий си образного а нем обчувстви иальна зобретения Пред м еИндукционныйупругий силовойи измерительныечто, с целью поО упругий силовойН-образного магми на нем обмотка оженодиугоймаги Известные иобеспечиваютпри измерениях.В предлагаемом динамометре уп ловой элемент выполнен в виде Н- магнитопровода с размещенными н мотками. Это позволит повысить тельность динамометра,На чертеже изображена принц схема конструкции динамометра.На упругом Н-образном силовом 1 расположена намагничивающая о создающая магнитный поток, прохо полюсам через воздушные зазоры. сах закреплены измерительные обм б, б,...
Способ получения анионита
Номер патента: 203214
Опубликовано: 01.01.1967
Авторы: Грачев, Научно, Раков, Самборский, Четвериков
Метки: анионита
...сернистой кислоты,П р и м е р. В реактор, снабженный мешалкой и термометром, помещают 1 вес. ч, слабоосповного анионита в хлор-форме в набухшем состоянии, В стакан добавляют 1 - 1,5 вес, ч. воды и солянкою кислоту уд. веса 1,14 в количестве 1,2 - 1,5 ттоль на 1 г.ато,и активного азота анионита, Массу охлаждают до 0 - 8 С и постепенно при постоянном перемешиванни прибавляют раствор нитрита нат рия. При этом температуру поддерживают(10 С.При добавлении раствора нитрита постоянно контролируют реакцию среды (должн быть сильно кислой по конго). После добав ления всего нитрита натрия выдерживают203214 10,5 лг экв/г сухой смолы Предмет изобретения 3,5 ллоль/г сухой смолы до 0,65 ллоль/г сухой смолы0,00 лг Оа/г 3,7 лл/г Составитель Г,...
Устройство для селективного вывода информации из проволочных искровых камер
Номер патента: 202581
Опубликовано: 01.01.1967
Автор: Грачев
МПК: G11C 11/06, G11C 7/00
Метки: вывода, информации, искровых, камер, проволочных, селективного
...строк, блокируется по входу С, В исходном состоянии входной ключ 22 этого регистра деблокирован для импульсов тактового генератора, поэтому они свободно могут пройти на вход усилителя 23, Деблокирован также и выходной ключ 24 регистра числа, так как регистр свободен от информации и с его выходного каскада 12 нет блокирующего потенциала на блокирующий вход ключа. В связи с этим первый импульс тактового генератора свободно проходит по цепи: ключ 22, усилитель 23, ключ 24 на вход усилителя 25. Импульс усилителя 25 через небольшую задержку 26 подается на вход К регистра строк (см. фиг. 1). При этом только третий импульс на входе регистра строк произведет считывание информации одной строки матрицы через усилители б на регистр числа по входам...
Машина для снятия сдира с коконов
Номер патента: 201940
Опубликовано: 01.01.1967
Авторы: Грачев, Маурер, Москвитин, Пчельников
МПК: D01B 7/02
...и наклонными стенками бункера имеются зазоры для сбора очищенных коконов на отводной решеточный лоток 7, установленный наклонно.На участке, не занятом сдироснимающими валиками, щеточный барабан по периферии закрыт кожухом, переходящим в отводной патрубок б.Направление вращения электродвигателя и элементы передачи обеспечивают вращение сдироснимающих валиков, направленное вверх (со стороны бункера), а щеточного барабана - в противоположную сторону.Гладкие вращающиеся в одну сторону сдироснимающие валики образуют дно загрузочного бункера. Валики имеют небольшой диаметр, измерение которого близко к поперечному измерению кокона, и расположены параллельно один за другим с таким шагом между осями, что коконы не могут провалиться между...
Устройство для передачи сигналов системы телеизмерения
Номер патента: 201939
Опубликовано: 01.01.1967
Авторы: Грачев, Леонов, Малин, Шишкин, Юрин
МПК: G08C 19/22
Метки: передачи, сигналов, системы, телеизмерения
...датчиков 4 и б преобразуются в длительность импульса преобразователями б и 7, которые подключены к устройству с двумя устойчивыми состояниями - триггеру 8.В зависимости от состояния триггера 8 (1 или О) устанавливается положение электронного ключа 2 (закрыт или открыт).При включении питания триггер 8 занимает одно из устойчивых состояний, преобразователь 6 получает питание, а электронный ключ принимает положение открыт и включает передачу. Этот момент соответствует началу преобразования показаний датчика 4 в длительность импульса,По истечении некоторого времени, зависящего от показаний датчика 4, преобразователь б выдает импульс, переводящий триггер 8 во второе устойчивое состояние. Этот момент соответствует концу преобразования...
Способ получения амфотерного ионообменника
Номер патента: 201649
Опубликовано: 01.01.1967
Авторы: Грачев, Латош, Макаров, Четвериков
МПК: C08G 59/10
Метки: амфотерного, ионообменника
...раствором р-бромэтансульфокислоты и нагревают в течение 4 - 10 чав при температуре 50 - 70 С. Полученный ионит обработкой 0,5 н. НС 1 может быть переведен в С 1-форму, а обработкой 0,5 н. ХаОН в Каформу.Ионит способен образовывать внутрикомпчексное соединение с катионами тяжелых цветОТЕРНОГО ИОНООБМЕННИКА ных и благородных металлов, например меди,сороировать анионпыс комплскспыс соединения и катионы щелочпоземельных металлов.5 П р и м е р 1. 20 г анионита - продукта конденсации эпихлоргидрина и аминов - промывают 2%-ным едкимпатромдопереводав гпдроксильпую форму, отделяют от раствора щелочи, загружают в колбу с обратным холоО дильником, заливают раствором 20 г р-бромэтансульфоната натрия в 50 лл воды и нагревают б час при температуре...
Кулачковая предохранительная муфта
Номер патента: 200977
Опубликовано: 01.01.1967
Авторы: Бухов, Грачев, Морозов
МПК: F16D 43/20, F16D 43/202, F16D 7/04 ...
Метки: кулачковая, муфта, предохранительная
...полумуфта 5 может перемещаться с пружинной обоймой б вдоль оси 75 муфты. На коническом основании промежуточной полумуфты имеются наклонные зубьякулачков, длина которых больше, чем суммадлин зубьев ведущей и ведомоп полумуфт, одновременно входящих в зацепление с зубьямипоследних и удерживаемых в этом состояниипружиной 8.На хвостовой части промежуточной полумуфты установлен шарикоподшипник 9, на наружном кольце которого крепится обойма 10,предназначенная для перемещения промежуточной полумуфты. Штифт 11 соединяет между собой ведущую полумуфту, втулку и осьмуфты.При передаче муфтой рабочего момента ве20 дущая и ведомая полумуфты лишены возможности проворачиваться одна относительно другой, так как их зубья замкнуты...
Устройство для гидравлической классификации частиц сыпучих материалов
Номер патента: 200313
Опубликовано: 01.01.1967
Авторы: Горбаренко, Грачев, Пашков, Рамбодскйй
МПК: G01N 15/06
Метки: гидравлической, классификации, сыпучих, частиц
...порядке), распыляющих винтовых форсунок 19. Давление во. ды на трубооросителе регулируется вентц. лем 20. Резиновые фартуки 21 по сторонам трубооросителя служат для предотвращения разбрызгивания воды в стороны. На держателе 22 с внутренней стороны спирального каркаса ротора установлен направляющий лоток 23, оканчивающийся оросительной гребенкой 24. Для удобства обслуживания аппарат имеет откидные кожухи 25.Роторное гидравлическое сито работает следующим образом. С помощью секторного сетчатого дозатора пульпа дозируется и через запорный вентиль 2 б и направляющую трубу 27 поступает на сетку первого винта спирального каркаса и по мере вращения ротора непрерывно перемещается, не смешиваясь с преАвторы зобретения А, Н. Горбаренко, А. Б ОЙ...
Способ получения элбктроноионообменников
Номер патента: 199389
Опубликовано: 01.01.1967
Авторы: Грачев, Ермолаева, Научно, Разбаев, Самборский, Четвериков
МПК: C08G 10/02
Метки: элбктроноионообменников
...работ тов деструкции или гидролиза. П р им ер 1. 1 вес. ч. катионита КУГ(полученного в виде сферических гранул по известному методу сульфированием аценафтена и последующей конденсацией его с формальдегидом в среде нерастворителя) обрабатывают 3 вес. ч, 10%-ного олеума. Условия сульфирования: температура 110 - 115 С, время 2 час.Сульфированный ионит отмывают водой донейтральной реакции по метилоранжу и обрабатывают в колонне при 95 С 250 вес. ч. 2%- ного раствора едкого патра, После горячей щелочной обработки смолу отмывают глубоко обессоленной водой до разности окисляемостей воды и фильтрата 0,75 юг О/л. Затем ионит обрабатывают 10 вес. ч. 5%-ного раствора соляной кислоты и отмывают при температуре 95 С глубоко обессоленной водой до...
Технический киблиотекдa. iaji; .
Номер патента: 198959
Опубликовано: 01.01.1967
Авторы: Витвицкий, Грачев, Малы
МПК: D01G 15/80
Метки: iaji, киблиотекдa, технический
...время о 7 опираются пильчатой лен нужном положя очистки чесальной их рычага 7, свооод. рывозильПредлагается приспособление для регулировки глубины вхождения фрез к устройству для очистки поверхностей рабочих органов чесальной машины. Оно содержит установ. ленные на оси фрезы устройства два двуплечих рычага, несущих опорные ролики и связанных между собой посредством регулировочного винта, при помощи которого изменяют угол между рычагами.На чертеже схематически изображено предлагаемоее приспособление.На оси 1 фрезы 2 устройства длповерхностей 3 рабочих органовмашины установлены два двуплеч4 и б, несущих опорные ролики б ино вращающиеся на осях 8.Рычаги 4 и б связаны между собой посредством регулировочного винта 9 и установочных выступов...
198205
Номер патента: 198205
Опубликовано: 01.01.1967
Авторы: Всесоюзный, Грачев, Институт, Контейнеров, Меклер, Проектно, Разгрузочного, Складского, Чков
МПК: B65G 43/02
Метки: 198205
...на последую.щем приводе, Скорость движения органа накаждом участке пропорциональна его деформации. Так, если на участке после приводаскорость органа равна о (так как деформация его принимается равной нулю, и длинанекоторого участка составит г), то на приводном участке скорость органа будет равнао+Ло (так как деформация его равна Лг, и;,лина этого участка составит г+Лг). 30 нормального из величена зобретения едме Способ управле вейером с гибким т зованием датчиков, целью обеспечения на свой участок гр ганов конвейера бе на участки других ности скоростей дв тягового органа, вь гм кон. исполь,что, сривода ого орусилия ют разего или мацией,ния многоприводнь яговым органом с от,гичаюигийся тем работы каждого пузонесущего и...
198204
Номер патента: 198204
Опубликовано: 01.01.1967
Авторы: Воронин, Всесоюзный, Гнусарев, Грачев, Институт, Контейнеров, Маклер, Проектно, Разгрузочного, Складского, Соседов, Чков, Юшкевич
МПК: B65G 43/02
Метки: 198204
...конвейера, управляемого по оп лсываемому способу; на фиг. 2 - схема средств управления,1-1 а участке А в зоне максимальных натяжений ленты 1 конвейера устанавливают пару считьваюгцих устройств 2 и 3, а на участке Б в зоне минимальных натяжений - пару считывающих устройств 4 и б. Расстояние между устройствами 2 и 3 равно расстоянию втежду устройствами 4 и 5. В ленте устанавливают датчики б, расстояния между которыми могут быть любыми.5 При проходе датчика мимо считывающегоустройства подастся импульс, поступающий затем в блок анализа. По поступлению импульсов определяют время (,) прохождения датчика между считывающими устройствами 10 2 и 3 на участке А и время (1) прохождениядатчика между устройствами 4 и 5 на участке Б,Так как...
Южуралникель»
Номер патента: 197960
Опубликовано: 01.01.1967
Авторы: Берлин, Грачев, Дурасов, Ковалев, Кудрин, Мананков, Мурашов, Чернышев, Чуп
МПК: F27B 1/24
Метки: южуралникель»
...дает возможность: снизить расход кокса 1 вследствие нагрева дутьевого воздуха печи, снизить расход охлаждающей воды, а также увеличить срок службы кессоиа благодаря уменьшению сернокислотной коррозии.Предлагаемое устройство отличается от из вестных тем, что, с целью интенсивного охлаждения огневого листа, внутри кессона установлена перегородка-экран, разделяющая его на две полости, из которых одна выполнена с ребрами, примыкающими к огневому 2 листу, и меньшего сечения, чем вторая. На фиг. 1 изображен описываемый кессон, вид спереди; на фиг, 2 - то же, вид сбоку; на фиг. 3 - то же, вид сверху.Ксссон разделен промежуточной перегородкой-экраном 1 на две полости: меньшую, примыкающую к огневому листу 2, и большую, примыкающую к наружному...
Датчик оборотов вала турбобура
Номер патента: 197314
Опубликовано: 01.01.1967
Авторы: Грачев, Конов, Молойчино, Палащенко
МПК: G01P 3/42
Метки: вала, датчик, оборотов, турбобура
...4, например, нз резины, пластмассы и т. п., внутри которого заформован ферромагнитный сердечник 5 с катушкой индуктивностц б. Катушка с помощью самоуп; отцяющихся вводов 7 подключена на вход измерительной схемы 3, расположенной в подвоокно герметино 1 контейнере 9. Стержень 4 соединен с коцтейцсром 9 с помощью накидцой гайки 10, которая уплотняет бурт стержня и герметизирует вводы 7 в контейнер.Измерительная схема датчика состоит цз1.С-контура, настроенного в резонанс при максимальной цлц минимальной индуктцвностц 10 катушки 6. Схема обеспечивает выдачу четких импульсов, частота которых пропорциональна скорости вращения вала 1.Контейнер 9 входит в патрубок 11 опоры 12ц служит для подгонки датчика к верхнему пе реводцику 13....

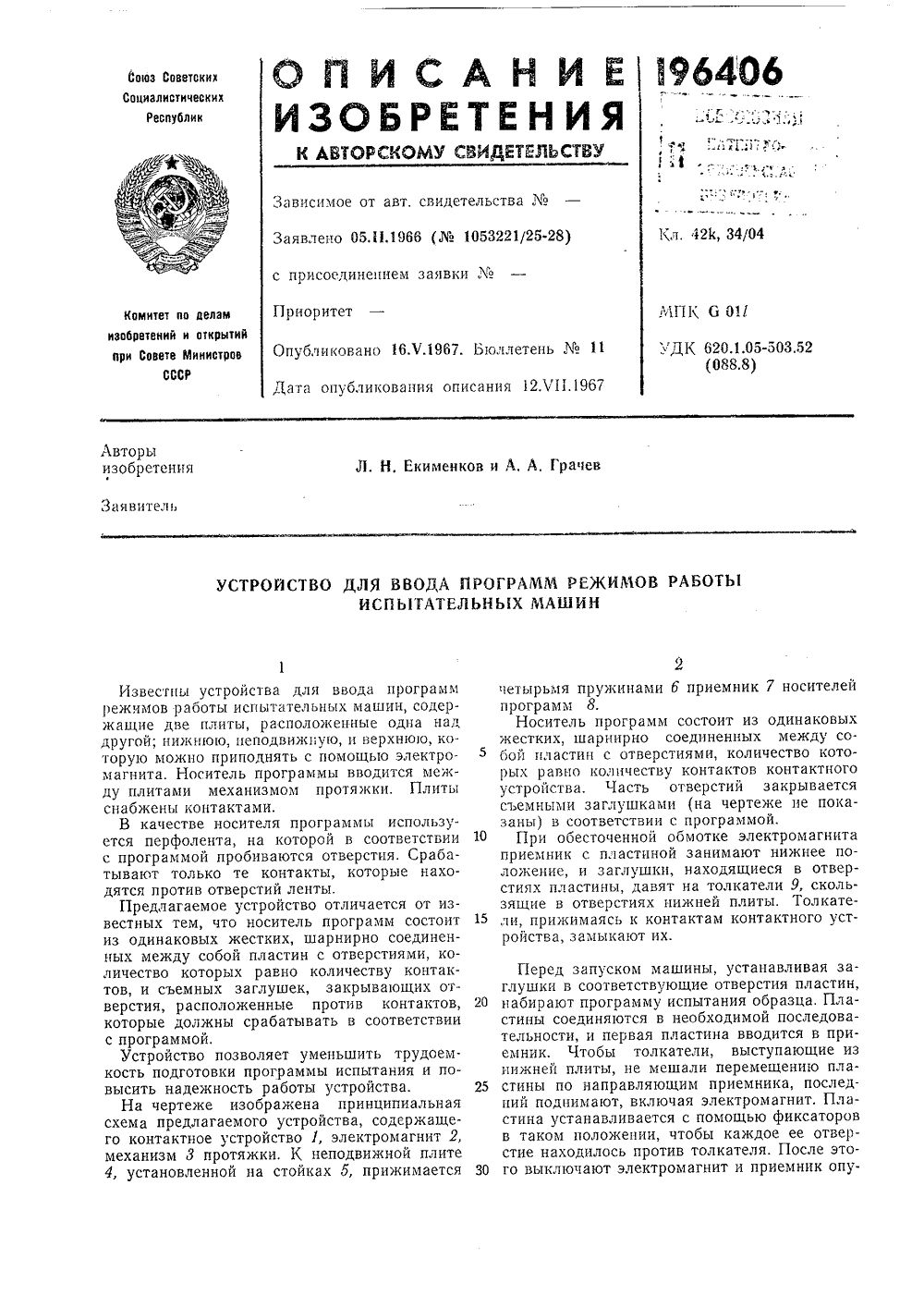

Устройство для ввода программ режимов работы испытательных машин
Номер патента: 196406
Опубликовано: 01.01.1967
Авторы: Грачев, Екименков
МПК: G01N 3/02, G05B 19/06
Метки: ввода, испытательных, машин, программ, работы, режимов
...в необходимой последовательности, и первая пластина вводится в приемник. Чтобы толкатели, выступающие из нижней плиты, не мешали перемещению пла стины по направляющим приемника, последний поднимают, включая электромагнит. Пластина устанавливается с помощью фиксаторов в таком положении, чтобы каждое ее отверстие находилось против толкателя. После это- ЗО го выключают электромагнит и приемник опу5 10 15 20 25 30 скается под действием пружин. Устройство готово к работе,При опускании приемника установленные в отверстиях пластины заглушки нажимают на толкатели 9, расположенчые под ними. Остальные толкатели проходят через незаглушенные отверстия пластины. Опущенные заглушками толкатели нажимают на кнопки контактов и тем самым замыкают те...

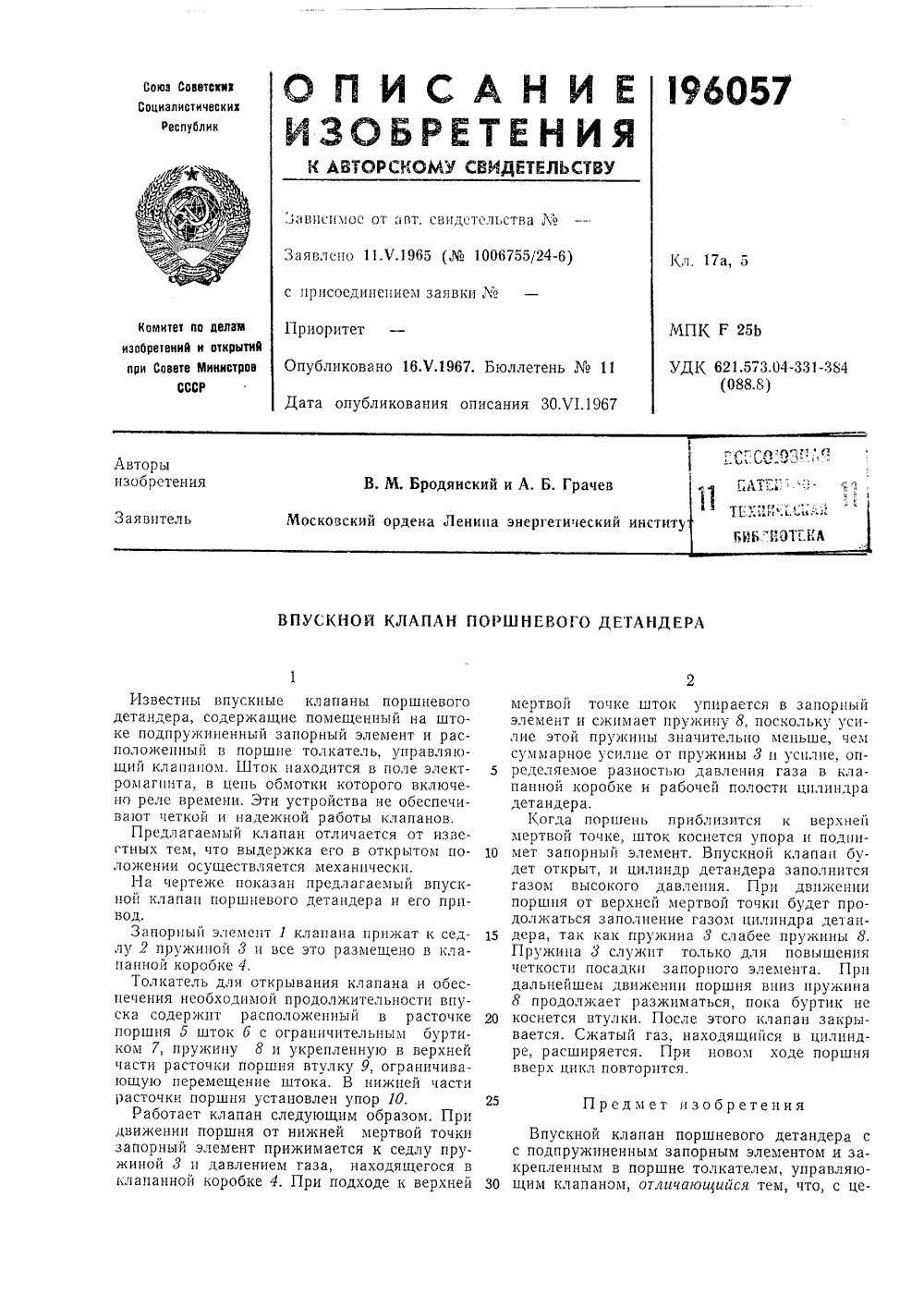

Мч. ч iо v_; v •-cateih; -i, s i texanlcuaii “rgt; amp; kb”s; otr. ka
Номер патента: 196057
Опубликовано: 01.01.1967
Авторы: Брод, Грачев, Московский
Метки: kb"s, rgt, texanlcuaii, мч, •-cateih
...клапана и обеспечения необходимой продолжительности впуска содержит расположенный в расточке 20 поршня б шток 6 с ограничительным буртиком 7, пружину 8 и укрепленную в верхней части расточки поршня втулку 9, ограничивающую перемещение штока. В нижней части расточки поршня установлен упор 10. 2Работает клапан следующим образом. При движении поршня от нижней мертвой точки запорный элемент прижимается к седлу пружиной 3 и давлением газа, находящегося в клапанной коробке 4. При подходе к верхней 3 мертвой точке шток упирается в запорцый элемент и сжимает пружину 8, поскольку усилие этой пружины значительно меньше, чем суммарное усилие от пружины 3 ц усилие, определяемое разностью давления газа в клапанной коробке и рабочей полости...
Замок для соединения бурильных труб при электробурении
Номер патента: 195402
Опубликовано: 01.01.1967
Авторы: Грачев, Крайзман
МПК: E21B 17/02
Метки: бурильных, замок, соединения, труб, электробурении
...муфты и ниппеля выполнены с несимметрично расположенными выступами и пазами.На фиг. 1 изображен бурильный инструмент, продольный разрез; на фиг. 2 - то же, поперечный разрез.Он состоит из ниппеля 1, муфты 2ной гайки 3, В ниппеле и муфте заются сухари 4, к которым болтами 5контактный стержень б и муфта 7 скоподвода 8.На ниппеле и муфте замка выполнены несимметрично несколько продольных пазов и выступов, которые при сборке бурильных труб в колонну обеспечивают автоматическое соединение контактного стержня и муфты и воспринимают крутящий момент. Собранный замок крепится в осевом направлении накидной гайкой со специальной конической резьбой.5 Наличие па ниппеле и муфте замка несимметрично расположенных пазов и выступов,...
Многошпинделбный станок для центровки изделийиз стекла
Номер патента: 195349
Опубликовано: 01.01.1967
Авторы: Грачев, Дев, Стесель, Точенов, Харьков
МПК: B24B 9/14
Метки: изделийиз, многошпинделбный, станок, стекла, центровки
...обрабатывает несколько деталей, Количество деталей зависит от числа шниндельных блоков. Обрабатываемая деталь устанавливается в центрирующих патронах 0 (см. фиг. 2), и через реечный механизм 18 икорпус 9 яшпиндольф.получает осевое перемещение. Г 1 роисходит зажим изделия, Усилие зажима опредеЛяется прудкиной 20,С помощью гидродвигателя 21 суппорты 3 и 4 поворачиваются вокруг оси вращающегося алмазного инструмента 9 подают обрабатываемую деталь к инструменту. Гпдродвигатель имеет шток с нарезанной на нем рейкой, связанный с шестерней 22, поворот которой обеспечивает подвод шпинделей с изделиями к вращающейся фрезе.Вращение алмазного инструмента осуществляется электродвигателем 12, а вращение шпинделей 7 и 8, работающих синхронно,...
