Грачев

Номер патента: 903706

Опубликовано: 07.02.1982

Авторы: Грачев, Гройсер

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...преобразователь 2.1 под-. 40ключен к входу управления генератора 3.1и передает на этот вход принятые импульсы. Частота генератора 3.1 подстраивается таким образом, чтобы время прохождения ультразвукового импульса по 45потоку между преобразователями 1.1 и2,1 было равнопериодам следованияимпульсов генератора 3.1 ( И 7 1 иодинаково для генераторов 3. 1, 4. 1, 3.2и 4.2), В этом же такте коммутатор 5.2 50подключает электроакустические преобразователи 1.2 и 2.2 к генератору 4,2,Преобразователь 2,2 подключен к выходугенератора 4.2 и излучает ультразвуковые импульсы, преобразователь 1.2 подключен к входу управления генератора 4.2и передает на этот вход принятые импульсы, Частота гонор атора 4. 2 подстаивает 06 4ся таким образом, чтобы время...

Номер патента: 903209

Опубликовано: 07.02.1982

Авторы: Грачев, Григорьев

МПК: B30B 15/02

Метки: пресса, стола, съема, установки, штампов

...ролики 2, а правая часть штанг имеет внизу скос О, На правую часть устанавливают штамп 3, имеюший, например, вырезы под штанги 1 и с учетом зазора о между штампом и столом пресса 4, на котором имеется наклонная поверхность 5; Реечные штанги 1 входят в зацепление с шестернями 6, установленными на903209 концах шлицевого вала 7 редуктора 8 с ручкой 9. Концы вала 7 установлены в подшипники 10 и прикреплены к стойкам пресса, Ступицу шестерни 6 охватывают щеки 11, соединенные между собой болтами 12 с распорными втулками 13 и опорными роликами 14.Устройство работает следующим образом.Перед установкой штампа на прессвыдвинутые штанги 1 центрируют относим тельно плоскости симметрии пресса и уо танавливают в соответствии с размером штампа 3 за...

Номер патента: 902948

Опубликовано: 07.02.1982

Авторы: Грачев, Ефимушкин, Павлов, Семенов

МПК: B21F 23/00

Метки: длинномерного, подачи

...ролик 3 имеет цапфы9 с Ч-образными зубьями 10 и связанчерез них с радиально расположеннымиподпружиненными. сухариками 11, размещенными в выемках 6 в боковыхроликах 2 и 4. Винтами 12 регулируетсяусилие пружин 13 на сухарики 11Обоймами 14, имеющими одинаковый ди. аметр с центральным роликом 3, закрываются регулировочные винты 12,Обоймы 14 крепятся к роликам 2 и 4 такжевинтами, Для сборки ведущего валкав отверстие 15 вставляется технологический штифт.Сухарики 11 имеют коническую поверхность 16.Ведомый валок 1 поджимается пружиной 17 к составным роликам 2, 3,(ведущему валку) с целью обеспечениянадежности зацепления в случае износаупругого обода, после чего это положение фиксируется винтом 18,Материал заправляется между центральным...

Номер патента: 902198

Опубликовано: 30.01.1982

Авторы: Волгин, Грачев, Дружков, Костырев, Мотовилов

МПК: H02P 9/46

Метки: асинхронного, вентильного, возбуждения, генератора

...диоды 15 - 20 обратного моста, коммутирующие конденсаторы 21, 22 и 23, коммутирующие дроссели 24, 25 и 26, размыкающие контакты 27, 28 и 29 реле, катушку 30 реле, буферный конденсатор 31, блок 32 управления вен. тильным преобразователем и пороговый блок 33. К зажимам 34 и 35 подключают нагрузку постоянного тока или нагрузку переменного тока через преобразователь на: пряжения.Устройство работает следующим образом.При достижении частоты вращения вала асинхронной машины, соответствующей частоте возбуждения, происходит конденсаторное возбуждение асинхронного генератора от конденсаторов 21 - 23, подключеннь 1 х через замыкающие контакты 27 - 29 реле к фазам асинхронной машины 1,Через диоды 15 - 20 происходит заряд буферного конденсатора 31...

Номер патента: 901332

Опубликовано: 30.01.1982

Авторы: Артеев, Бабич, Ботвинский, Гладуш, Гончаренко, Горячев, Грачев, Гуров, Дмитриев, Калмыков, Костюченко, Мадатян, Никитенко, Узлов, Филонов, Цыбанев, Шаповал

МПК: C22C 38/18

Метки: арматурная, сталь

...кремния. Повышение содержаниякремния приводит к повышению стойкос 16 ти против коррозионного растрескива"ния и снижения разупрочнения присварке,С целью обеспецения высокой свари"ваемости и коррозионной стойкости1 Э термоупрочненной арматуры содержаниемарганца в стали регулируют в зависимости от желаемого содержания хрома.Химический состав и свойства предлагаемой и известной сталей приведены в таблице. Цель изобретения - повышение стойкости высокопрочной арматурной стали корроэионному растрескиванию и снижение ее раэупрочняемости при сваркеУкаэанная цель достигается тем, что арматурная сталь, содержащая углерод, марганец, кремний, алюминий, хром, азот, кислород и железо, имеет следующее соотношение компонентов, вес.г: 0,07-0,14...

Номер патента: 901330

Опубликовано: 30.01.1982

Авторы: Артеев, Ботвинский, Гладуш, Гончаренко, Горячев, Грачев, Гуров, Дмитриев, Калмыков, Кацевман, Мадатян, Никитенко, Узлов, Филонов, Цыбанев, Шарапад, Шнееров

МПК: C22C 38/06

Метки: арматурная, сталь

...арм Целью изобретения является снижение разброса механических свойств и повышени стойкости против коррозионного растрески.Углерод 0,07 - 0,13Марагнец 0,7 -1,5Кремний 1,б -2,5Алвминий 0,003 - 0,15Азот 0,003 - 0,015Кислород 0,001-0,008Железо ОстальноеСуммарное содержание углерода и 0,1марганца составляет 0,18 - 0,25 вес.%.Указанное позволяет сузить разброс меха тонических свойств и стабилизировать структурноесостояние арматуры, термически упрочняемой спрокатного нагрева.В качестве.примесей сталь может содержатьсеру и фосфор до 004%, хром, медь, никельдо 0,3% каждого,4Предлагаемая сталь по сравнению с иэвест. ной имеет более высокое содержание кремния, Повышение содержания кремния приводит к повышению стойкости против коррозионного...

Номер патента: 900930

Опубликовано: 30.01.1982

Авторы: Барабанова, Грачев, Радченко, Филинков, Чистякова, Шатрова

МПК: B22C 1/22

Метки: литейных, нагреваемой, оболочковых, оснастке, смесь, стержней, форм

...этерификацией абиетиновой кислоты, содержащейся в канифоли, глицерином.Альбертолевая кислота вводитсяв смесь либо в виде продукта, полученного при химическом взаимодейст 20 вии фенольной смолы с абиетиновойкислотой, либо в виде неразделяемойсмеси альбертолевых кислот, содержащихся в модифицированных фенольныхсмолах, например,ФЛ(ТУ 6-1025 -840-75) ФЛ(МРТУ 6-05-1131-68)с содержанием названных кислот неменее 25,П р и м е р, Плакированную смесьприготавливают по обычной методике.В опытах используются новолачные фенолоформальдегидные смолы СФ(ГОСТ 18694-73) и СФ(Ту 6-05- -232-114-77) и кварцевый песок марки Я 1 КО 10 Б. Уротропин вводят в виде водного 33-ного раствора. Песок нагре- вают до температуры 120-140 С и смешивают...

Номер патента: 900289

Опубликовано: 23.01.1982

Авторы: Анисимов, Грачев, Литман

МПК: G06F 17/15

Метки: коррелятор, цифровой

...к циклу. С выпрета. Выход элемента И 4 соединен лока задержки значения выбос управляющим входом второго накаплн- рок в ),аняцихр няциеся в опрошенных ячейкахвающего сумматора 2 и с п авля иу р ющи 5 памяти, последоватечьно поступают вовходои элемента 13 запрета, выход торо накапливающий сумматор 2,которого соединен со вторыи входом д они в пределах своих групп суммиблока 7 умножения. Второй выход гене- руются Вся. момент, соответствующийратора 1 соединен со входом второго окончанию формировармирования группы, с блосчетчика 9, третий выход генератораО ка 2 наияти поступапоступает на дешифраторсоединен с управляющим входом перво- код "Оконч фокончание формирования группы".го накапливающего сумматора 8, вы- Дешнфрато 3шн ратор выдает...

Номер патента: 899401

Опубликовано: 23.01.1982

Авторы: Веверис, Грачев, Лагздыньш, Окружнов

МПК: B65G 17/16

Метки: конвейер, крутыми, поворотами, подвесной

...известного конвейера является невозможность обеспечения устойчивого хода тележки, что снижает надежностьработы конвейера.Цель изобретения - обеспечение надежности работы конвейера на крутых поворотах путем исключения, проскальзываниякатков грузовых тележек.Эта цель достигается тем,и внутренние направляюшиедействующие с направляюш на крутых поворотах выполнены соответственно с углублениями и выступами.На фиг. 1 изображен предлагаемый подвесной конвейер, вид сбоку; на фиг. 2 -то же, вид сверху; на фиг. 3 - сечение5 А - А на фиг. 2; на фиг. 4 и 5 - вход ивыход грузовой тележки из поворота, видсверху,Подвесной конвейер с крутыми поворотами содержит наружные 1 и внутренние 2направляющие пути и грузовые тележки 3с направляющими...

Номер патента: 897208

Опубликовано: 15.01.1982

Авторы: Байдак, Баринский, Бочков, Грачев, Гречиха, Денисова, Карышенский, Мачихин, Свирин, Старичков

МПК: A23G 7/00

Метки: кондитерской, массы, пластикатор

...5, зона нагнетания и пластикации 6 и разгрузочная зона 7, В загрузочной зоне 5 емкости 1 по всей ее ширине установлен загрузочный бункер 8, а также установлено загрузочное устройство 9 в виде наклонного желоба для непрерывной подачи монолитных блоков кондитерской массы 10. В разгрузочной зоне 7 емкости 1 имеется разгрузочный бункер 11. Для регулирования давления в емкости 1 ее нагнетательная и пластикационная зона 6 соединена с загрузочной зоной 5 патрубком 20 1 2. Для осуществления регулирования на патрубке 12 установлен кран 13.Пластикатор для кондитерской массы работает следующим образом.Монолитные блоки кондитерской массы 25 10 с загрузочного устройства 9 по мере ,чластикации предыдущего блока поступаот в загрузочный бункер 8. С...

Номер патента: 897207

Опубликовано: 15.01.1982

Авторы: Баринский, Бочков, Грачев, Денисова, Мачихин, Старичков

МПК: A23G 3/14

Метки: кондитерской, массы, смешивания

...патрубка горизонтальной емкости определяется временем, необходимым для рав номерного распределения в смеси данного компонента. Вдоль горизонтальной емкости установлены два горизонтально расположенных месильных органа 4, имеющих форму спиралей противоположной навивки, 10 причем межцентровое расстояние месильных органов составляет 0,1-0,8 их диаметра, Спирали месильного органа закреплены между двумя парами параллельно расположенных валов 5, установленных 1 З с каждой торцовой стенки 6 емкости, Валы соединены с приводом, выполненным в виде ряда зубчатых колес 7, кардан- ного вала 8, редуктора Э и двигателя 10. Вся конструкция собирается на обшей уо раме 11, которая устанавливается на ходовых колесах 12. Благодаря установке обшей рамы...

Номер патента: 896737

Опубликовано: 07.01.1982

Авторы: Грачев, Загоруйко, Костырев, Кунцевич

МПК: H02P 9/42

Метки: асинхронным, вентильным, генератором

...асинхронной машины, аккумуляторная батарея 4, полупроводниковый преобразователь 5 стабильной частоты (Г 1 СЧ) с изменяемым коэффициентом передачи по напряжению, осуществляющий функцию стабилизации частоты и амплитуды выходного напряжения АВГ, выходные клеммы 6 АВГ, к которым подключается нагрузка, датчик 7 частоты вращения вала, расположенный на валу асинхронной машины 2 (может быть использован тахогенератор постоянного или переменного тока), функциональный преобразователь 8, преобразуюший информацию о скорости врашения вала в информацию о величине требуемой мощности АВГ, датчик 9 действительной мошности АВГ, устройство 1 О сравнения, полупроводниковый регулятор 11, формирующий сигнал управления мощностью АВГ, датчик 12 выходного...

Номер патента: 895624

Опубликовано: 07.01.1982

Авторы: Грачев, Иганов, Озеранский, Столбов

МПК: B23Q 41/00

Метки: металлорежущего, станка, стружки, улаления

...относительно нижней части в направлении, перпендикулярном перемещению тележки, для облегчения стыковки с центральным транспортером, в именно стыкьвки роликов 38 тележки 37 с гнездами 39 тележек 40 центрального транспортера 41.Для обеспечения этой подвижности верхняя часть тележки снабжена роликами 42, а нижняя - направляющими 43. Такая конструкция тележки делает ее достаточно высокой. Устройство работает следующим об" разом.После заполнения находящейся в станке 2 тары 1 стружкой, тару 1 перемещают по направляющим 3 станка 2 на направляющие 6 платформы 5, которые в данный момент находятся на уровне 1 до упора 7. Нажатием педали 10 фиксатор 9 выводится из зацепления с платформой 5, пружина 8 сжимается и платформу 5 поворачивают на...

Номер патента: 894694

Опубликовано: 30.12.1981

Авторы: Афанасьев, Востриков, Грачев, Капорцев, Никитинская

МПК: G06F 1/04

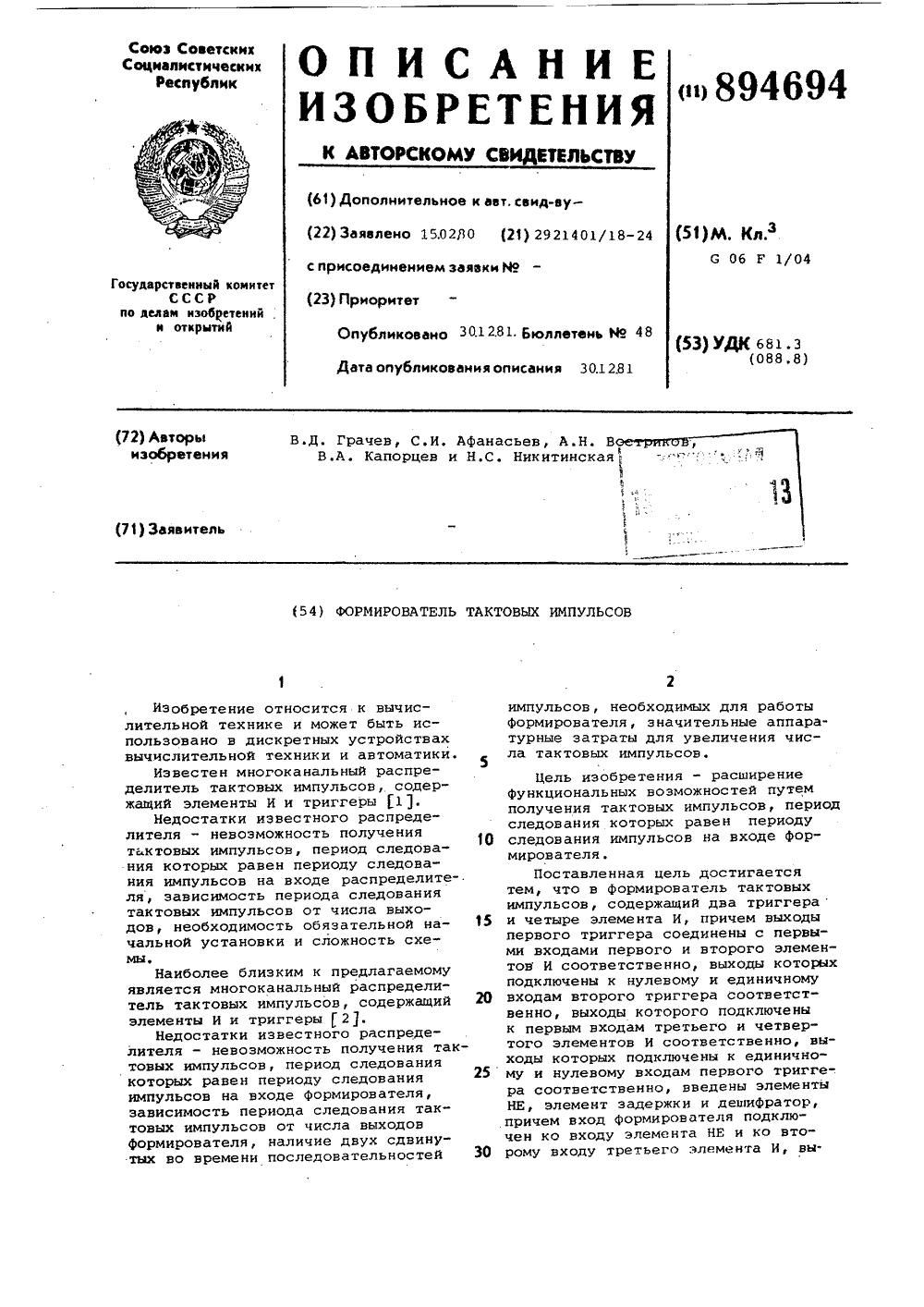

Метки: импульсов, тактовых, формирователь

...через элемент НЕ 2 соединен со вторым входом элемента И 3, выход которого подключен к единичному входу триггера 5. Единичный выход триггера 5 соединен с первым входом элемента И б, выход которого подключен к единичному входу триггера 8, единичный выход которого соединен со входом элемента 9 задержки, стробирующим входом дешифратора 10 и первым. входом элемента И 4, Первый выход элемента 9 задержки соединен с, первым входом дешифратора 10 и вторым входом элемента И 4, выход которого подключен к нулевому входу триггера 5. Нуленой выход триггера 5 соединен с первым входом элемента И 7. и-ый выход элемента 9 задержки соединен с и-ым входом дешифра тора 10 и со, вторым входом элемента И 7, выход которого подключен к нулевому входу триггера...

Номер патента: 893545

Опубликовано: 30.12.1981

Авторы: Грачев, Закаржевский

МПК: B28B 7/12

Метки: бортов, закрывания, изготовлении, конвейерном, строительных, форм

...привод, установленные на основании, снабжено вилочным рычагом,Ф на верхнем конце которого .шарнирно установлен приводной рычаг, выполнен. ный с ограничителем его поворота,- вэаимодействующим с вилочным рычагом, шарнирно установленным на основании с возможностью поворота в вертикальной плоскости.Иа фиг, 1 изображено устрой общий вид; на фиг. 2 - разрез на фиг. 1; на фиг, 3 - вид ус ства в работе; на фиг. ч - то893545 Формула изобретения 10 20 25 30 Устройство содержит вилочный рычаг 1, имеющий Г-образную форму, шарнирно при помощи оси 2 установленный на основании 3 с возможностью поворота вокруг оси 2 в вертикальной плоскости и опертого на опору 4, На свободном конце 5 рычага 1 на оси 6 установлен рычаг 7 с роликом 8, шарнирно...

Номер патента: 893527

Опубликовано: 30.12.1981

Авторы: Грачев, Никулин

МПК: B27M 3/04

Метки: паркетных, пресс, склеивания, щитов

...образующие зону высокочастотного нагрева и генератор токов высокой частоты (2). 2 ОНедостатком известных прессов является высокая энергоемкость и низ- кая производительность.Цель изобретения - снижение энергоемкости и повьыение производитель ности.Поставленная цель достигается тем, что электроды выполнены в виде установленных на станине пресса сменных закрепленных на изолятора ргтехстрой ,ГлавБащст дарственного промышлен бельПресс работает следующим образом.Склеиваемый щит, направляемый в виде непрерывной ленты, подается на устройство 3 формирования пазов, где происходит боковой обжим лицевого покрытия направляющими и подпрессовка его верхней гусеницей пресса к основанию щитаодновременно в основании щита формируются продольные...

Номер патента: 889147

Опубликовано: 15.12.1981

Авторы: Грачев, Костин, Машуков, Рудин, Смирнова, Чернов

МПК: B07B 1/54

Метки: вибрационный, грохот

...1,привод 2, сетку 3, укрепленную на бортови-нах короба 1, амортизаторы 4, и расположенную под сеткой рамку 5 с ячейками, 1 в которых помещены очистители 6.Рамка 5 в продольном направлении имеет форму гребенки, концы зубьев 7 которой имеют одинаковый зазор а с сеткой 3, причем 3 меньше диаметра очистителя. Глубина Ь прорезей между зубьями различна.Прорези 8 вдоль грохота располагаютсяодинаковыми симметричными группами, а уложенные в них очистители образуют несколько рядов, ступенчато отстоящих от сетки на расстоянии Н ь Н, Нз,Грохот может включать две одинаковые гребенчатые опоры 5, закрепленные на бортах грохота. В этом случае используются гуммированные резиной стальные стержни- очистители 6, свободно установленные в соответствующие...

Номер патента: 887873

Опубликовано: 07.12.1981

Авторы: Бабощенко, Беляков, Грачев, Губанов, Еленин, Железняк, Малышев, Платонов, Ройзенблат

МПК: F16L 23/04

Метки: воздуховодов, соединение, фланцевое

...на фиг, 2 - то же,вид сбоку; на фиг. 3 - сечение А-А на фиг, 2;на фиг. 4 - разрез Б-Б на фиг. 3; на фиг. 5 -разрез В.В на фиг. 3,Фланцевое соединение прямоугольных воздуховодов содержит профили 1 и 2, в открытуюполость 3 которых вставлены стенки воэдуховода4 и 5. Профили 1 и 2 по углам соединяютсякрепежным уголком 6, имеющим платик 7 сотверстием 8 и два цилиндрических стержня 9,имеющих кольцевые заходные фаски 10 и упор.ные канавки 11, в которых расположен зиг-фиксатор 12, выполненный на профилях 1 и 2, имеющих цилиндрическую полость 13 и площадку14, на которую опирается промежуточный прихват 15 с крепежным отверстием 16,Фланцевое .соединение работает следующимобразом.Крепежный уголок 6 жфили 1 и 2 за счет плотноИсточники...

Номер патента: 887241

Опубликовано: 07.12.1981

Автор: Грачев

МПК: B29H 3/06

Метки: вырезания, инструмент, материалах, отверстий, эластичных

...отверстий в эластичных материалах, разрез; на фиг. 2 - видпо стрелке А,на фиг. 1; на фиг. 3 - сечениеБ - Б на фиг. 1; на,фиг. 4 - полый цилиндрический зубчатый нож, аксонометрическая проекция.Предлагаемый внструмент для вырезания отверстий в эластичных материалах содержит хвостовик 1 и полый цилиндрический зубчатый нож 2, запрессованный нахвостовике и зафиксированный с помощьюштифта 3.Полый цилиндрический нож 2 имеет общую,наружную заточку 4, выполненнуюпод постоянным углом а к плоскости реза.Угол а выбирают преимущественно в пределах 10 - 15,Кроме общей заточки полый цилиндрический,нож имеет заточку, выполненную ввиде плоских лысок 5, расположенных равномерно по окружности и наклоненных к осиинструмента под углом р.На чертежах условно...

Номер патента: 883860

Опубликовано: 23.11.1981

Автор: Грачев

МПК: G04F 10/06

Метки: времени, группового, задержки, неравномерности, полосе, частот

...4, частотный детектор 5, узел6 выделения несущей частоты, перемножитель 7, элемент 8 фазовой автоподстройки, интегратор 9 со сбросом,индикатор 10 неравномерности ГВЗ ииндикатор 11 несущей частоты.Устройство работает следующимобразом,Свипированное, несущее синусоидальное колебание, с генератора 1 подается на частотный модулятор 2, навторой вход которого подается низкочастотное синусоидальное колебаниес генератора 3. Измерительный частотно-модулированный сигнал подаетсяна вход исследуемого четырехполюсника 4. С выхода последнего измерительный сигнал поступает на вход частотного детектора 5 и на вход узла 6выделения несущей частоты.При прохождении частотно-модулированного сигнала через четырехполюсники с нелинейной фазовой...

Номер патента: 883757

Опубликовано: 23.11.1981

Авторы: Грачев, Гусев, Еремин, Плошинский, Хахамов

МПК: G01R 19/00

Метки: бесконтактного, силы

...Это напряжение через дополнительный резистор и корректирующую ундуктивность преобразуется в ток, величина которого пре. вышает ток вторичной обмотки трансФорматора. Этот ток повторно усиливается вторым усилителем, включенным каскадно с первым 2 .Недостатками известного устройства являются низкая точность и чувствительность в области низких и инфранизких частот, вызванные невозможностью согласования вторичной обмотки трансформатора тока со входомУПТ, при их гальванической связи.Цель изобретения - повышение точности и чувствительности бесконтактйого измерения силы тока в области инфранизких частот .Эта цель достигается тем, что в устройстве для безконтактного измерения силы тока, содержащем одновитковый трансформатор тока и два...

Номер патента: 883733

Опубликовано: 23.11.1981

Авторы: Брук, Грачев, Емельянов, Рукин, Стернберг

МПК: G01N 27/48

Метки: переменного, полярограф

...напряжение, от генератора 4 низкой частоты подается синусоидальное напряжение, с генератора 3 напряжений развертки по команде синхронизатора 7 поступает линейно изме883733 няющееся напряжение. Сумма этих напряжений с выхода стабилизатора напряжения подается на. вспомогательныйэлектрод 5 ячейки 6.Стабилизатор 2 напряжения обеспечивает стабильное напряжение междуэлектродом 8 сравнения и рабоцимэлектродом 9 ячейки 6 вне зависимости от величины протекающего черезячейку тока.Вспомогательный электрод подключен также к входу синхронизатора 7.Синхронизатор обеспечивает синхронизацию 23 времени измерения с определенным временем жизни капли, когдаее поверхность мало изменяется. Завремя действия команды 2 ч сфорироваванной синхронизатором,...

Номер патента: 881905

Опубликовано: 15.11.1981

Авторы: Батанов, Грачев, Карцев

МПК: H01P 5/04

Метки: волноводный, полных, сопротивлений, трансформатор

...от Л /а и параметров диэлектрической пластины с, и с. При этом (х=а-с-х).1Выбор местоположения настроечных штырей 2 и 3 в предложенном ТПС про изводится, в следующем порядке.Пусть задана некоторая величина Л /а, соответствующая рабочей длине волны ТПС,а диапазон одноволно- ВОСТИ ПУСТОГО ПРЯМОУГОЛЬНОГО ВОЛНО вода (1/а(2), например, 7. /а=1, 75. Выбираем величину диэлектрическойпроницаемости ь пластины 4 (желательно 17 4 для перекрытия всего диапазозна 1 Л/д 2), например,4, матери" 5 О ал - плавленный кварц. Далее из условия того что Л,р /а - относительная критическая длина волны ТЕО(волна ТЕ о- нераспространяющаяся в ) удовлетворяет соотношению Л 2/а=0,75, выбираем толщину диэлектрической пластины, эти данные - связь 1 2/а с с/а -...

Номер патента: 881846

Опубликовано: 15.11.1981

Авторы: Грачев, Колмыков

МПК: G11B 15/22

Метки: тормозное

...размеры и улучшить Дастрмджгвднне. Формула изобретенияТормозное устройство, содержащее тор мознон барабан, гибкую пружнннук ленеуспановленную с охватом тормозного бара. бана н прикрепленную одним концом к н 8464пдажной шр, а другимк рычагу,плчо которосоединено с якорем электро,д п цта ц поди руж ц не но, отличающеесят 4, что, с целью сокрашения габаритныхразмеров устройства н улучшення растормджцвация, оно снабжено стойками, разме,:. нымц концентрично окружности тормоз;о барабана, а рычаг выполнен серповидным, црн этом в изогнутой части серповидногрычага выполнено не менее чем трнфц урных паза, в каждом из которых разме.ншеа стоика.Источники цнформдцнн,принятые во внимание прн экспертизе1, 11 атент . ША ,)в 3866722., кл. 18875,оублцк....

Номер патента: 881053

Опубликовано: 15.11.1981

Авторы: Вебер, Грачев, Жаворонкова, Ибрагимов, Соколович

МПК: C04B 15/02

Метки: раствор, тампонажный

...состава9 1, составляет 0,1 м/сут, состава 1 О В 4 - 0,0089 м/сут.Предложенный состав тампонажногораствора имеет ряд ценных преимуществпо сравнению с известными: повышеннаякратность вспенивания, повышенная 15 стабильность в статическом и динамическом состояниях, возможность регулирования радиуса распространенияраствора при уплотнении пород, повышенная адгезия к уплотняющим породам, щ улучшение качества тампонирования,возможность экономического расходаматериала. Таблица 1 Соотношение компонентов, вес.Е Составы, У Цемент ВодаМСерно кислыь Едкийнатрий Паста аЛкилАлюмосульфонафтеновыйпенообниевая пудра суль- фатов алюминкй разователь Известный 55 41 4 Предложенные 239 4 38 . 4 55 37 4 3 88 поверхностно-активного вещества, которое...

Номер патента: 879431

Опубликовано: 07.11.1981

Авторы: Грачев, Оксенгойт, Рукин

МПК: G01N 27/48

Метки: переменно-токовых, полярограмм, регистрации

...для осуществления предлагаемогоспособа, на фиг. 2-график, поясняющийработу элементов блок-схемы.Блок-схема состоит иэ полярографической ячейки 1, измерительныйзлектрод 2 которой подключен ко вхоцу измерительного устройства 3, вы 879431мод которого соединен с входом интегратора 4, Выход интегратора 4 подключен ко входу запоминающего устройства 5, выход которого соединен с регистратором б. Управление интегратором 4 и запоминающим устройством 5 осуществляется от устройства синхронизации 7 вход которого соединен с вспомогательным электродом ячейки 8.Напряжение действующее йа выходе измерительного устройства, пропорциональное измеряемой составляющей тока ячейки, изменяется по закону роста поверхности капли (см.фиг.2,а), Интегратор...

Номер патента: 878510

Опубликовано: 07.11.1981

Авторы: Грачев, Козлов, Хохулин, Швер

МПК: B24B 19/00

Метки: абразивным, инструментом

...5, шариковую муфту 4 игибкий вал 3 передается непосредственно15 инструментальному шпинделю 2 с абразившям инструментом 1. При этом выступыторцового кулачка 6, закрепленного напромежуточном вале 5, попеременно нажимают на верхний или нияний концы кача 20 ющсгося рычага 18, заставляя, таким образом, демпфирующую тягу 17 и связанный с ней корпус 10 совершать возвратноцостуцатсльное двикснце.Шарнирные соединения, связывающие25 корпус 10 с основанием 15 и тягу 17 - скорпусом 10 и рычагом 18, определяюттраекторию пути, совершаемого корпусом10 как возвратно-поступательную по дуге срадиусом, равным расстоянию между осяЗО мц шарнирных подвесок 14,Так как шпиндель 2 с абразивным инструментом смонтирован во втулке 9 с шаровой опорой,...

Номер патента: 878414

Опубликовано: 07.11.1981

Авторы: Волков, Грачев, Озеранский, Сениченко

МПК: B23B 7/06

Метки: автомат, токарный

...5 на кулак 22 произво 8784143дится цилиндром 38. Вращение вала 8командоаппарата 9 может осуществлятьсяили через червячную передачу 39 - 40, передачи 41 - 42, 43 - 44 (водило 45 остановлено), или через червячную передачу 46 - 47 5на водило 45 с колесами 42 и 43 (колесо41 остановлено) и на шестерню 44, Передаточные отношения всех червячных передач19 - 20, 25 - 26, 39 - 40, 46 - 47 одинаковы,Передаточные отношения передачи 41 - 1 О42 - 1; 2, передачи 43 - 44 - 1; 1, приэтом общее передаточное отношение планетарной передачи 1:2 независимо от того,идет ли вращение на вал 8 командоаппарата 9 через передачи 41 - 42 и 43 - 44 (при 15остановленном водиле 45) или через водило 45 с колесами 42 и 43 на шестерню 44(при остановленном колесе...

Номер патента: 877806

Опубликовано: 30.10.1981

Авторы: Беляев, Грачев, Украинская

МПК: H05K 10/00

Метки: резервированная, следящая, трехканальная

...первичного переключателя 9 подключены синхронизирующие обмотки от СКТ-приемников других каналов, а третий вход соединен с выходом блока 8 определения неисправного канала, кроме того,первый вход вторичного переключателя 10 соединен с выходом первичного переключателя 9, второй вход вторичного переключателя 10 соединен с синхронизирующей обмоткой СКТ-прием" ника 2 своего канала, егр третий вход подключен к выходу элемента И 11, а выход подключен к синхронизирующеей обмотке СКТ 6 встроенного контроля.В трехканальной следящей системе вводится отключение отказавших каналов от исправных,при этом сохраняется сравнение между каналами при наличии двух исправных блоков, а при расхождении показаний между оставшимися двумя каналами происходит...

Номер патента: 874957

Опубликовано: 23.10.1981

Авторы: Волков, Грачев, Данельянц, Каган, Файн

МПК: E21B 17/00

Метки: бурильная, свеча

...свинчиванием - развинчиванием свечей не вызывают дополнительных работ. Что же касается соединений между отдельными трубами в свече, то операция по соединению,изоляции и укладке в торцовый паз провод.ников осуществляется один раз на буровойточке.Полезный сигнал забойныхдатчиков спомощью автономного источника питания ипреобразованный в кодированное сообщениепоступает на выход забойного контейнера,представляющего собой индуктивность, которая согласуется как электрически, так и по геометрии с индуктивностьк) 6, размещенной на нижнем конце трубы 1 в торцовой канавке 19.Индуцированный ток сигнала поступает из катушки 6 в двухпроводную систему, одна линия которой - металл бурильных труб, а другая линия - провод 7, проложенный в сквозном канале...
