Грачев

Номер патента: 1634569

Опубликовано: 15.03.1991

Авторы: Грачев, Мясоедов

МПК: B63H 21/22, B63H 25/30, B63H 3/10 ...

Метки: движителем

...по сравнению с усилителями 5 и 6, усилители 3 и 4 имеют большие коэффициенты усиления и большую чувствительность и, следовательно, меньшую зону нечувствительности, они выдают сигнал управления соответственно на электромагнит (вперед) или 8 (назад) золотника 9 который подает рабочую жидкость на исполнительный механизм 13 движителя 14 на отработку поворота движителем небольшого угла с малой скоростью вперед или назад При отклонении вперед-назад задающего устройства 1 на большой угол,дастаточньп 1 для Формирования сигналана срабатывание усилителей 5 и 6,имеющих по сравненпо с усилителями3 и 4 меньшие коэфФициенты усиленияи меньшую чувствительность и, следовательно, большую зону нечувствительности, блок сравнения 2 формирует одновременно...

Номер патента: 1632619

Опубликовано: 07.03.1991

Авторы: Бокарев, Герасимова, Грачев, Губченко, Кротов, Мигачева, Неустроев

МПК: B22D 11/04

Метки: многосекционной, сборки, формы, цилиндрической

...образует правильную цилиндрическую поверхность с диаметром, уменьшающимся по мере передвижения втулок 3 и 4 по вертикальной оси направляющей 2 вверх.После соприкосновения всех боковых поверхностей секций 10 происходит заклинивание их между собой, и движение их прекращается. Втулки 3 и 4 продолжают перемещать в том же направлении, между штырями 7 и 8 и внутренней поверхностью собранной гильзы появляется зазор, шаблон свободно извлекают из собранной формы.Секции фиксируют монтажными хомутами, снимают давление в гидроцилиндрах 12, извлекают собранную форму, например гильзу кристаллизатора, из устройства,В случае, если устройство используют для сборки конусообразных форм, например холодных тиглей, при предварительной настройке шаблона...

Номер патента: 1629913

Опубликовано: 23.02.1991

Авторы: Грачев, Хаскин, Хаткин, Шипилов

МПК: G06G 7/57

Метки: давления, моделирования, обтекании, плоского, поля, профиля, циркуляционном

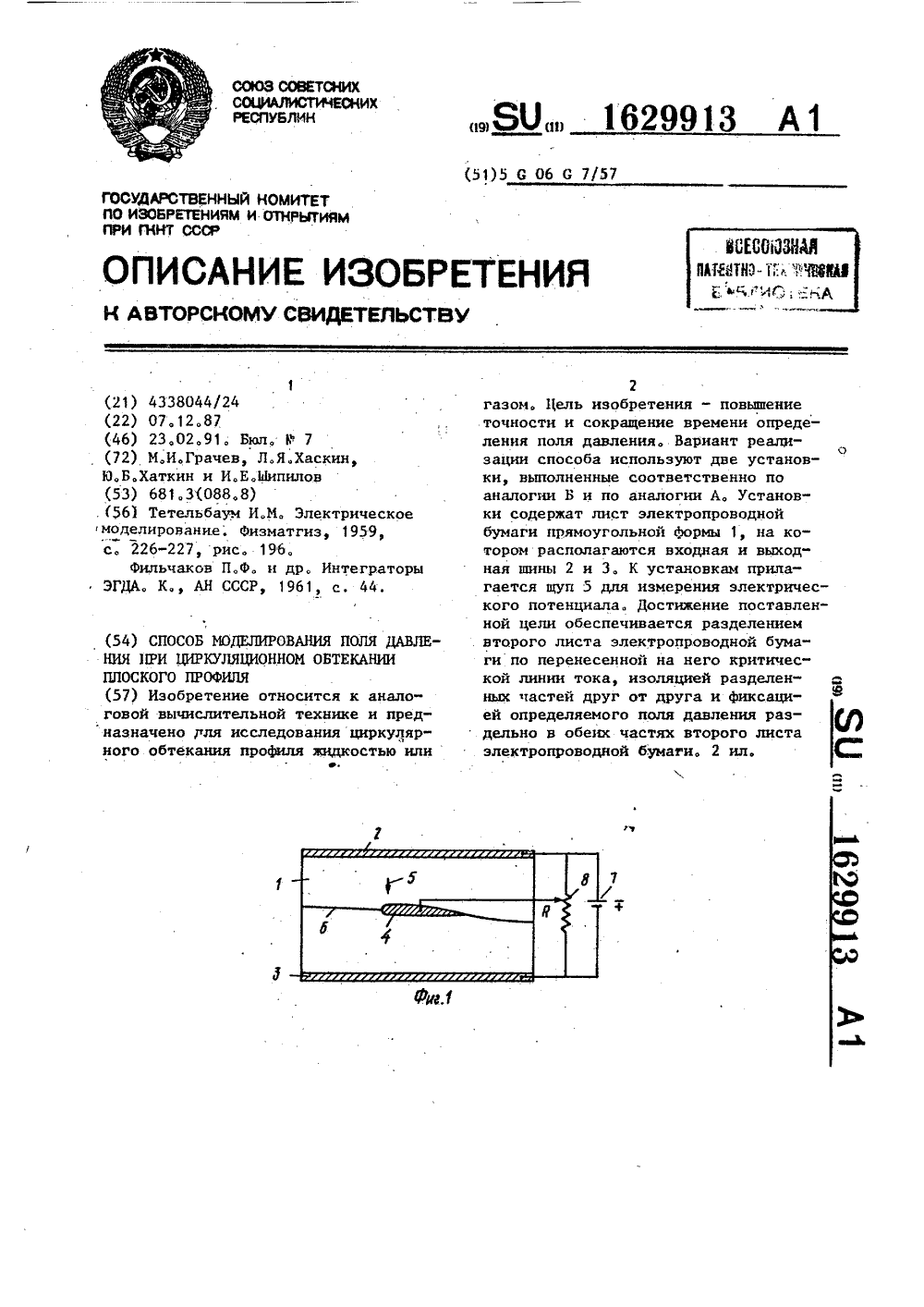

....по аналогии А (фиг.2). К моделям предлагает ся щуп 5 для измерения электрического потенциала. Критическая линия тока на фиг.1 и разрез на Фиг,2 обозначены позицией 6. Модели имеют источ; ник 7 тока и делитель 8 напряжения 25 по аналогии Б (фиг.1).Способ осуществляется следующим образом.При включении источника 7 тока между входной 2 и выходной 3 шинами воз никает так, моделирующий внешнее обтекание модели 4 по аналогии Б (фиг.1) без циркуляции. Регулированием величины напряжения на модели 4 с помощью делителя 8 напряжения подбирается циркуляция из условия схода критической линии тока с острой задней кромки профиля. Положение критической линии тока находят щупом 5 и тем самым задают граничные условия, после, 40 чего переносят эту...

Номер патента: 1629691

Опубликовано: 23.02.1991

Авторы: Горелов, Грачев, Моргунов, Черный

МПК: F23D 14/62

Метки: газовой, горелки, смеситель

...ПРИ ГКНТ ССС ОПИСАНИЕ ИЗОБРЕТЕН справочник./Под Энергия, 1976, т.2,О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ОРСКОМУ СВИДЕТЕЛЬСТВУ 69/0681, Бюл. М 7нский политехнический институачев, А.А.Черный, Н.А.Гореловнов1,2 (088.8)отехническийренева. - М.:(54) СМЕСИТЕЛЬ ГАЗОВОЙ ГОРЕЛКИ (57) Изобретение относится к энергетике и м.б, использовано для сжигания газа в тепловых агрегатах, например металлургических печах, Цель изобретения - повышение экономичности путем улучшения качества смесеобразования, Воздух из трубы 8 поступает в короб 1, а оттуда в выходное,сопло 3. Газ из трубы 6 попадает в камеру 5, откуда через перфорированную перегородку 2 поступает в камеру 10 смешения, перемешивается с потоком воздуха и сгорает в горелочном...

Номер патента: 678945

Опубликовано: 15.02.1991

Авторы: Грачев, Майоров, Орлов, Петухов

МПК: G01N 23/18

Метки: вращения, глубины, дефектов, залегания, телах

...по этой формуле.Кроме того этот метод приводит к увеличению расхода радиографической пленки.Цель изобретения - экономия радио- графической пленки и упрощение обработки результатов.Поставленная цель достигается тем, что изделие в течение. экспозиции поворачивают вокруг собственной оси на 360 ф. В результате вращения иэделия дефекты перемещаются относительно радиографической пленки, вследствие чего их изображения на снимке принимают вид полос. В этом случае глубина залегания дефектов соответствут расстоянию от границы изображения изделия до границы вышеописанной полосы.Изображения дефектов, расположенных в одной плоскости, перпендикулярной оси вращения иэделия, будут представлять собой наложение полос, отличающихся друг от друга...

Номер патента: 1624642

Опубликовано: 30.01.1991

Авторы: Грачев, Тубис, Шабаев

МПК: H02H 11/00, H02P 3/14

Метки: электропривод

...выхода регулятора частоты вращения и выхода датчикатока, и блок формирования трехфазного напряжения, (БФТН), на входы которого поступают сигналы с выхода регулятора тока,регулятора частоты вращения и сигнал обратной связи по частоте вращения.Электропривод работает следующимобразом,При выключении сетевого напряженияотключается реле 10 через время,. котороеопределяется емкостью фильтра 9, что необходимо для предотвращения срабатывания схемы при кратковременном(2-3 периода)пропадании сетевого напряжения, При выключении реле 10 его контакт 12 через10 15 диод 13 развязки и токоограничительныйрезистор 11 включает управляемый ключ 4, в результате чего конденсатор фильтра сетевого выпрямителя 1 разряжается, Если двигатель 7 при этом вращается,...

Номер патента: 1624641

Опубликовано: 30.01.1991

Авторы: Грачев, Тубис, Шабаев

МПК: H02H 5/04, H02H 7/085, H02P 3/14 ...

Метки: защитой, перегрузок, постоянного, электропривод

...подключен компаратор11 с гистерезисам, а его выход подсоединенк управляющему входу импульсного преобразователя б,Электропривад оаботает следующимобразам.В. режиме потребления энергии(фиг;2 а,б) от выпрямителя 1 среднее падение на шунте 9 3 ш) в функции времени (т) иток (3 ш) пропорционально мощности, поступающей в двигатель. В режиме генерацииток на делителе ( Дел) и среднее напряжениена делителе 8 напряжения Одежд пропорцио-нально мощности, отдаваемой двигателем висточник (фиг.2 в,г).Так как.шунт 9 и делитель 8 соединеныпоследовательно, то напряжение на выходеВС-фильтра Ос пропорционально среднеймощности, потребляемой двигателем 7 иливырабатываемой двигателем 7, если он работает в режиме генерации, Если постоянная времени ВС-фильтра...

Номер патента: 1623788

Опубликовано: 30.01.1991

Авторы: Грачев, Луковников, Погуляев, Тодарев

МПК: B06B 1/04, H02K 33/00

Метки: асинхронный, движения, колебательного, электродвигатель

...положеня ротораНа фцг 1 представлен двигатель, общий вид; ца фцг. 2 - ротор двигателя, об(ций вил10вигатль содржит статор 1 с обмотками 2 остояццого и переменного тока и ротором 3, а также внутреннее ярмо 4, подшипники 5, крышки 6 и вал 7. Ротор 3 выполнен полым со сквозными прорезями 8 шириной, равной, например, половине полюсного ,г(ци(, длиной, равной длине магнитопровт, и цом, равным полюсцому делецц(о татора.Э,ктродвга гель работает следую(цим об(а:ом.2011 ри прпканин по одной обмотке статор2 ццтпшцого,;( подругой обмоткецрлепного тока в воздушном зазоре электрдвцга г.(я создатся кацаюцееся магцитцн пол, которое, з,(мыкаясь цо внутреннемх ярму 4 и магцигопроводу статора 1,индуцирует в роторе 3 вихревые токи, замыкающиеся по...

Номер патента: 1622225

Опубликовано: 23.01.1991

Авторы: Грачев, Панчеха, Самохвалова

МПК: B65B 33/06

Метки: упаковывания

...СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к способам упаковывания изделий нанесением легкоудаляемого пористого покрытия на опОрный слой из пленочного материала и может быть использовано при упаковывании тяжелых изделий в различных отраслях народного хозяйства.Цель изобретения - повышение качества упаковки путем предотвращения повреждения пористого материала,На чертеже изображено изделие в оболочке, размещенное во вспененном пористом материале,Способ упакования изделий заключается в размещении изделия 1 в оболочке 2 из пленочного материала и застроповке изделия 1 в оболочке 2 строповочным элементом 3, оснащенным расположенными по его длине...

Номер патента: 1618892

Опубликовано: 07.01.1991

Авторы: Березницкий, Бобровский, Грачев, Соколович, Трушинский

МПК: E21D 20/00

Метки: анкерования, грунте, облицовки

...относится к строительству, а именно к креплению анкерами котлованов и откосов, а также может быть использовано для возведения анкерной крепи горных выработок.Целью изобретения является повышение прочности закрепления в грунте анкерных стержней.На фиг. 1 изображена схема анкерования облицовки с закреплением концов стержней; на фиг. 2 - схема анкерования стержня на участках контактирования его со слоями прочных грунтов,Способ заключается в следующем, На откосе котлована или стенке горной выработки возводят сборную или монолитную облицовку 1, в которой предусматривают отверстия 2 для размещения стальных анкерных стержней 3, которые перед введением в,грунт предварительно покрывают токоизоляционным материалом 4 (битумной,...

Номер патента: 1618369

Опубликовано: 07.01.1991

Авторы: Грачев, Костючик, Хашковский

МПК: A41D 13/08

Метки: виброзащитная, рукавица

...осью корпуса 1. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СИИ,ЦЕТЕПЬСТ(57) Изобретение относится к среддивидуальной защиты и позволяет Изобретение относится к ср видуальной защиты рук от вибрации, генерируемой инстрЦель изобретения - повь з ащиты. На фиг. 1 показана рукавица со стороны ладонной части; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 2.Рукавица включает в себя корпус 1, напальчник 2, вибродемпфирующую прокладку 3, пневмоэлемент 4, секционный эластичный пневмоэлемент 5, трубку 6, оболочку 7, вибродемпфирующий материал 8.Пневмоэлемент 4 располагается на ладонной части. При работе этот пневмоэлемент сжимается, но за счет соединения полости пневмоэлемента 4 с полостью...

Номер патента: 1617668

Опубликовано: 30.12.1990

Авторы: Грачев, Паницкий, Постников, Хорьков

МПК: H04Q 9/00

Метки: передачи, сообщений

...во40 второй буфер 30 прлема,По сигналам прерывания, свидетельствуощим о поступлении пакета, блок 21 управ,. ьк считывает пакет изсоответствующего буфера -,риема (12, 30) и45 анализы,".уег его (фиг. 5), ыявляя адрес поу.учателя и адрес отправителя пакета. Еслипакет предназначен данной СС 1, то блок 21управления переписывает его из соответстауюгцего буфера 12, 30 приема в ОЗБ 19.50 Данный пооцесс выполняется следующимобоазом, Для взаимодействия с конкретнымоуфером 12, 30 приема блок 21 управленияустанавли;.аег соответствующий разряд регистра 2 б,правления, разрешающий вклю-55 явные буферов 12. 30 ь режим считываниячерез злементь; И 13, 3. Занесение инфор; ац в регистр 26 угравления осущесталяе-ся с шины 24 данных го...

Номер патента: 1617116

Опубликовано: 30.12.1990

Автор: Грачев

МПК: E04C 3/06

Метки: балка, металлическая

...и неотогнутой) оПределяется зависимостью1 =ЭГСЗп 1 - тЯ В/1 Я О где Р - угол между осью гиба и вертикальной плоскостью, проходящей через грань отогнутой части;а - угол наклона оси гиба к грани элемента в неотогнутой части,Усиливающий элемент так же, как и указанные элементы, прикреплен к балке одной частью в неослабленном сечении, другой - в ослабленном, благодаря изгибу листового элемента относительно оси, не перпендикулярной ребру элемента, соответствующим образом рассчитан угол гиба между отогнутой и неотогнутой частями При любых других углах гиба у, не удовлетворяющих указанной зависимости, прикрепление отогнутой части листа к стенке балки невозможно из-за наличия зазора.При этом в ослабленном сечении балкиусиляющий элемент...

Номер патента: 1616999

Опубликовано: 30.12.1990

Авторы: Горелов, Грачев, Кирин, Моргунов

МПК: C21C 1/08

Метки: вращающейся, печи, плавки, стружки

...при их контактедруг с другом, после чего стружкачастично опнавляется, ее поверхностьстановится пластичной. При вращениипечи стружка перекатывается по Аутеровке и благодаря пластичной поверхности окомковывается с получениембрикетов различного размера. Послеокомкования стружки в брикеты заслонку 3 открывают, включают горелку 2 иокончательно расплавляют брйкеты, получают расплав и перегревают егодо необходимой температуры (фиг.4).Затем металл выпускают и используют длязаливки отливок или получения чушек сцелью их дальнейшего использования вкачестве шихты во вращающихся илидругих печах.;,616999 юдящаеЫ пгре 8 рутерабк 1 зка серужкц, откваценце аорелк Рог, 2 П р и м е р,. Производили плавкустружки во вращающейся печи диаметром1300 мм....

Номер патента: 1615820

Опубликовано: 23.12.1990

Авторы: Волохов, Грачев, Федоренко

МПК: H01J 9/48

Метки: ламп, люминесцентных, тренировки

...дросселя, снабженного путевым выключателем, подключения параллельно каждой из клемм для подсоединения люминесцентных ламп резистора с путевым выключателем и установки каждого путевого выключателя с возможностьк) взаимодействия с внутренней поверхностью направляющегс звена, закрепленного зквидистантно цилиндрическому барабану, снабженному панелями для размещения люминесцентных ламп,На чертеже показана электромеханическая схема устройства,Устройство для тренировки люминесцентных ламп состоит лз цилиндрического барабана для подключения люминесцентной лампы 1 (не показан), снабженного панелями для подклгочения люминесцентной лампы 1 к первой паре клемм 2 и второй паре клемм 3, электрически соединенными с первым балластным дросселем 4 и...

Номер патента: 1613671

Опубликовано: 15.12.1990

Авторы: Гамза, Грачев, Егоров, Комаров, Ляпунов, Макушев, Макушева, Маслова, Шаталов

МПК: F02M 55/00

Метки: дизеля, топливная

...17 обратного клапана 14, который совместно с штуцером 18 образует ресивер 15. Пружина 19 поижимае; запорцый элемент 20 обратного клапана 14 к седлу 21.Устройство работает следующим образом.Топливо из бака ., расположенного выше линии форсунок, направляется в фильтр 2 грубой очистки л при помощи ,подкачивающего насоса 3 подается в фильтр 5 тоцкой очистки. Из фильтра 5 ограниченная часть топлива с воздухом через дроссель 6 удаляется в бак, а ос-:овная его цасть подводится гд головку насоса 8 в которой перепускным клапаном 9 поддерживается требуемое избыточное давление. Часть топлива через перепускной клапан 9 сливается в перепускгую линию 10 в начале которой установлен эжектор 13. Перепускная линия 10 может соединяться с входом...

Номер патента: 1427984

Опубликовано: 15.12.1990

Авторы: Волков, Грачев, Декопов, Дмитриев, Охлобыстин, Цобенко, Шматок

МПК: G01N 23/18

Метки: винтообразной, поверхностью, рентгенографического, сварных, соединений

...пучок коллиматором 3 и, проходячерез сварной шов 4 контролируемогоизделия 5, попадает на детектор 21.Дискретный поворот изделий для контроля всей длины шва производится пригеремещении скоб 17 вдоль винтообразной образующей изделий 5. Перемещениепроизводится с помощью привода 9, ко-торый, вращая винт 10, перемещаетгайку 11 и вместе с ней каретку 8,Подъем скоб 17 для смены партии производится поворотом. коромысла 12, чтопроисходит при наезде ролика 15 на высуп кулачка 19. Возврат коромысла 12в,рабочее положение производится пружнноР: 13 до упора 14, В связи с тем что в первый момент не все скобы 17охватят контролирумые изделия 5, поскольку положение последних произНвольно часть хода каретки 8 1, - " -%игде Н - шаг навивки,"и - число...

Номер патента: 1610289

Опубликовано: 30.11.1990

Авторы: Васильев, Волков, Глазырин, Грачев, Лихачев

МПК: G01F 9/00

Метки: двигателем, дизельным, расхода, топлива

...в ТНВД 9 этой величины компаратор 20 срабатывает, на первый вход первого элемента 2 И-НЕ 21 поступает сигнал низкого уровня фиг, 2, время 12) . В момент достижения давлением величины, на которую настроен редукционный клапан 14, оно. пройдя точку максимума, становится практически постоянным, и величину этого давления запоминает пиковый детектор.С этого момента напряжение на выходе пикового детектора 16 практически постоянно и поэтому напряжение на выходе дифференциатора 18 становится очень малым, меньшимОуст,1. Следовательно,на выходе первого компаратора 19 установится напряжение, соответствующее уровню логической единицы, Так как,напряжение на обоих входах элемента 2 И - НЕ 21 становится равным логической единице, то на его выходе...

Номер патента: 1610209

Опубликовано: 30.11.1990

Авторы: Горелов, Грачев, Курбатов, Моргунов, Шляков

МПК: F27B 1/08

Метки: вагранка, газовая

...продуктами сгорания газа, плавится, Расплав, стекая по раскаленным насадочным телам, перегревается и лены по дуге по ходу движения продуктов сгорания с радиусом, равным 0,550,75 диаметра шахты вагранки., Водоохлаждаемые балки 3 могут быть установлены ступенчато, поднимаясь отстенок шахты к оси вагранки, образуяугол между собой в пределах 120-1401 з.п. ф-лы, 2 ил. поступает в камеру 5 перегрева, откуда отбирается по мере надобности,Предельные размеры, определяющие форму расположения балок, обусловлены как конструктивньяи параметрами вагранки, так и технологическими особенностями плавки.При этом радиус дуги из водоохпаждаемых балок должен быть в пределах 0,55-0,75 диаметра шахты вагранки, а угол между восходящими от стенок вагранки к ее...

Номер патента: 1609917

Опубликовано: 30.11.1990

Авторы: Грачев, Дорфман, Мартынюк

МПК: E04G 11/36

Метки: перекрытия, сборно-монолитного

...в случае формования прямоугольных монолитных элементов 4 н 5 поддон 16 снабжен только двумя бортами 20, расположеннымн напротив друг друга, так как роль двух других бортов выполняют поверхности 3 межколонных элементов. Затем тем же домкратом 14 поддону6 придают купольную форму, причем стрела купола направлена вверх и равна прогибу бетонируемого элемента под воздействием собственногов веса, Направляющие штанги 17 препятствуют перекосу поддона и его заклиниванию при вертикальных перемещениях. После удаления поддона бетонируемый элемент получает дополнительное обжатие за счет просадки элемента под собственным весом. Арматурные выпуски 6 содействуют более эффективному соединению сборных элементов 2 перекрытия с монолитными участками 4 и 5....

Номер патента: 1609477

Опубликовано: 30.11.1990

Авторы: Грачев, Лещев, Носов, Сергеев, Тюриков, Яцин

МПК: B01D 61/14

Метки: вод, сточных, ультрафильтрации

...в элементах вибрация способствует очистке поверхности мембраны. 2 ил,касе устройства с помощью скоб 6,Заевв верхней части - скобой 8 с зазором арне более 1 мм на планке 7 каркаса 1. ,югПри этом верхние концы блоков мембранных трубчатых элементов соединеныпопарно калачами 9 без контакта скаркасом устройства.Устройство работает следующимобразом,Разделяемая смесь насосом (не показан) подается под давлением черезвходной коллектор 2 во внутренниеполости блока мембранных трубчатыхэлементов 4, а затем - через калач 9, айблок мембранных трубчатых элементов5 в выходной коллектор 3. Поток жидкости в мебранных трубчатых элементах двигается со скоростью 4-6 м/с,в результате чего движение жидкостиТираж 544 твенного комитета по и 113035, Москва,...

Номер патента: 1608583

Опубликовано: 23.11.1990

Авторы: Грачев, Зарицкий, Прокопенко, Умаров, Фок

МПК: G01N 33/49

Метки: диссоциации, кривой, крови, оксигемоглобина, оксигенационных, свойств

...кислородомработает следующим образом, 160858310 20 25 30 40 45 50 Кровь от насоса 8 (на фиг.3 не показан) подается по закрытому гибкому трубопроводу 14 в сливную емкость 13 и по направляющему носику 15 сливается в желоб 12. Далее кровь течет по части желоба 12 от места установки сливной емкости 13 до нижнего конца желоба, обмениваясь кислородом с газовой средой бокса, в который помещена вся конструкция. Далее кровь сливается в приемную емкость 16 и по трубопроводу 17 направляется к насосу 8.В качестве регистрирующего элемента в предлагаемом устройстве можно использовать малоинерциальные оптические оксигенометры 3 любого типа, в т. ч. некалиброванные, лишь бы ихх показания были однозначно связаны со степенью оксигенации исследуемой...

Номер патента: 1607863

Опубликовано: 23.11.1990

Авторы: Апалькин, Грачев, Дидур, Митьков

МПК: B01D 17/022

Метки: жидких, нефтепродуктов, обезвоживания

...перфораций входнойтрубки позволяет повысить однородность распределения потока ожижающего агента,55Не меньшее влияние на однородностьраспределения потока оказывает геометрия слоя и неоднородность упаковки частиц, поэтому оптимальным являЬ ется выполнение патрона в виде половины вытянутого эллипсоида вращенияс перйорациями, расположенными по винтовой линии с увеличивающимся к нижней части шагом, что позволяет. создать восходящий поток ожижающего агента, устранить застойные зоны, характерные в патронах цилиндрическо" го типа, в которых циркуляция зернистого материала замедлена или полностью отсутствуетУстановлено,что большое влияние на интенсивность обезвоживания оказывает соотношение длины и диаметра входной трубки, что объясняется...

Номер патента: 788709

Опубликовано: 15.11.1990

Авторы: Андреев, Весененова, Грачев, Григорьев, Гринблат, Грункина, Данилов, Егоров, Комкова, Курлова, Милешкевич, Николаев, Первухина, Раимов, Савичева, Соколов, Южелевский

МПК: C08L 83/04

Метки: композиция, низкомолекулярного, основе, полимера, силоксанового

...с вязкостью50 500 пз двуокиси титана, вулкани"зующего агента, например метилтриацетоксисилана ,К"ОС) или этилсиликата 40 с ок :а:.ом олова (К 4011) дополнительно содержит циклолинейныйолигосилоксан общей формулы р К" СНз Щ н уз 1"в 1 - (оз 1 + (ой 1+доя О снз сн 0 сн и ,1 3 О 811СИ,Д Н 8 где К = СН, СбНа =0-3;Ъ =0-3;1 а + Ь й 3; с + с 1 = 4 - (а+Ь);15 х= 5-7,с вязкостью 2 50 пз, при следующемсоотношении компонентов (мас,ч,):Низкомолекулярный силоксаВ композицию может быть такжевведено до 5 мас.ч, окислов железаили хромаВведение в состав композиции вышеуказанной добавки обеспечиваетвозможность получения при комнатнойтемпературе вулканизатов, сохраняющих свои эластические свойства притермостатировании в условиях замкну 35того объема при...

Номер патента: 1607022

Опубликовано: 15.11.1990

Авторы: Гордон, Грачев, Костицына

МПК: H01F 7/18

Метки: форсировкой, электромагнит

...и схема управления работают следующим образом.При отключенной цепи питания электромагнита (фиг.4) (У =О) и отсутствии сигнала на обмотках 9, 10 обратной связи с подачей напряжения питания в цепь управления триггер 19 устанавливается в исходное состояние, при котором с его выхода снимается логическая "1" и транзистор 23 подготавливается к открытию. При подаче напряжения питания Бпэв цепь рабочей обмотки электромагнита по ней через открытый транзистор 23 начинает протекать рабочий ток, в магнитопроводе наводится магнитный поток Ф 1 (фиг. 1) и якорь 5 притягивается к полюсу 2, По мере движения якоря уменьшаются магнитные зазоры 3, и 3, и когда зазор 3 а становится достаточно малым, т.е. в конце хода якоря 5, значительная часть...

Номер патента: 1606091

Опубликовано: 15.11.1990

Авторы: Благодатских, Голденко, Голубева, Грачев, Гулько, Каменецкий, Рафикова, Фишман, Цыганов, Шугаева

МПК: A23G 3/04

Метки: ириса, непрерывного, производства, тираженного

...ириса.Цель изобретения - улучшение качества ириса и повышение производительности установки за счет равномерной кристаллизации массы без рециркуляции.На чертеже изображена установка для непрерывного производства тираженного ириса, общий вид.Установка состоит из устройства для приготовления сахаро-паточного сиропа в виде варочного котла 1 с мешалкой, насоса 2 для перекачивания сахаро-паточного сиропа, устройства 3 для приготовления рецептурной смеси в виде варочного котла с мешалкой, снабженного фильтром-ванной 4, насоса 5 для подачи рецептурной смеси на уваривание, аппарата 6 для уваривания смеси, выполненного в виде расположенных одна под другой горизонтальных труб, обеспечивающих уваривание массы в тонком слое на их...

Номер патента: 1604322

Опубликовано: 07.11.1990

Авторы: Гнездилова, Грачев, Каплунова, Леонтьева, Махмутов, Рыскин, Фишкина

МПК: A23G 3/00

Метки: пастилы, производства

...пудрой,Продолжительность технблогического процесса 40 мин. Количество возвратных отходов 4,4%.Использование пектина - студнеобразователя "быстрой садки" в количестве 6,9 - 7,7 кг на 1 т готового продукта позволяет сократить продолжительность процесса структурообразования пастилы с 80 ( по существующей технологии пастилы на эгаре) до 6 мин (по предлагаемой технологии). Это возможно в связи с тем, что пастильные массы на пектине студнеобразуют значительно быстрее, чем массы на агаре. Пектин является менее дорогостоящим сырьем, чем агар,При закладке пектина менее 6,9 кг на 1 т пастилы снижается вязкость сиропа, а в результате и вязкость рецептурной смеси, которая является недостаточной для эффективного процесса взбивания. Взбить пастилудо...

Номер патента: 1603245

Опубликовано: 30.10.1990

Авторы: Ганапольский, Грачев, Тихомиров, Шкуратов

МПК: G01N 15/00

Метки: оценки, пены, потоком, пылевым, разрушении, стойкости

...(не показано),Способ осуществляют следующим образом.Первоначально при установке в пеногенератор 1 каждой из набора сеток, определяют зависимости: производительность по пене от расхода воздуха, подаваемого в пеногенератор 1; кратность пены от производительности по пене; дисперсность пены (среднего размера пузырьков) от величины ячеек сеток и расхода воздуха, Кратность определяют обьемньм методом, дисперсность - микрофотографированием, На основании полученных результатов строят калибровочные графики (фиг, 2 и 3), Уровень пенообразующего раствора в корпусе пеногенератора 1 во время всех испытаний поддерживают постоянным при помощи поплавкового регулятора 5 уровня, что обеспечивает постоянство кратности и дисперсности пены при...

Номер патента: 1603110

Опубликовано: 30.10.1990

Авторы: Грачев, Деев, Евсеев, Насонов, Романов, Черных

МПК: F15B 19/00, F16J 15/00

Метки: испытания, стенд, уплотнений

...а выход - со штоковыми полостями гидроцилиндров 1 - 4,Стенд работает следующим образом. Вначале производится настройка стенда в соответствие с длиной хода штоков испытуемых гидроцилиндров 1 - 4, для чего узлы крепления цилиндров и штоков устанавливаются на соответствующие посадочные места, а шатун 12 - на соответствующий радиус планшайбы 17, После настройки включают насос 9 и рабочая жидкость при заданном. давлении заполняет штоковые полости гидроцили ндров 1 - 4. В кл юча ют электродвигатель привода 11 перемещения, При приработке уплотнений, когда усилие перемещения велико и электродвигатель перегружен, реле 28 включает электромагнит и он переводит ползун 24 в левоеположение до кинематической связи с кулачком 16,Гидрораспределитель 14...

Номер патента: 1601026

Опубликовано: 23.10.1990

Автор: Грачев

МПК: B63H 21/17

Метки: вывода, номинальный, режим, силовой, судовой, установки

...колесо 5 образуют силовой редуктор,Силовая судовая установка работаетследующим образом.Электрогенератор 3, приводимый, например, дизельным двигателем, обеспечивает через пускатели 2, 12 и 13 питаниеэлектродвигателей 1, 10, и 11,которые черезсиловой редуктор вращают гребной вал 6 сдвижителем 7.Предлагаемый способ заключается вследующем.В нулевом положении лопастей движителя 7 запускается электродвигатель 1 через пускатель 2 от электрогенератора 3питания судовой электросети и через шестерню 4 разгоняет общее зубчатое колесо 5,передающее вращение отключенным ст судовой электросети основным силовым электродвигателям 10 и 11, которые черезпускатели 12 и 13 по достижении номинальной частоты вращения поочередно подключаются к электрогенератору...
