Грачев

Номер патента: 1144697

Опубликовано: 15.03.1985

Авторы: Грачев, Степанова, Яцук

МПК: A61B 19/00

Метки: доступа, мозговым, стереотаксического, структурам

...этого проводят одновременный контроль биоэлектрической активности всех указанных структур, осуществляют диагностические электрические воздействия на один из них З 5при оценке реакции других структур,в результате чего получают уточненные данные для диагностирования поражения контролируемых мозговыхструктур, На основании полученныхданных через введенные электродыпроизводят необходимые лечебные, воздействия под контролем состояниякорковых и многих подкорковых структур мозга.45П р и м е р 1. Больной Р 25 лет(история болезни У 58-76), поступилв клинику института по поводу ежедневных зрительных галлюцинаций,периодических приступов страха, неприятных ощущений в области сердца,жара в голове и больших судорожныхприпадков с частотой до 50...

Номер патента: 1139889

Опубликовано: 15.02.1985

Авторы: Грачев, Морозов, Петраш, Шапиро

МПК: F04D 1/00, F04D 15/00

Метки: насос, центробежный

...и испоЛнительным органом в виде форсунки, установленной на диффузоре в области языка спирального отвода, сообщенной каналом через регулирующий элемент с пневмоприводом с областью на выходе насоса 2.Недостатком насоса является небольшой диапазон регулирования расхода жидкости, что обусловлено наличием взаимосвязи между расходом жидкости через форсунку и перепадом давления на линии пере- пуска жидкости через регулирующий элемент,Цель изобретения - расширение диапазона регулирования.Указанная цель достигается тем, что в центробежном насосе, содержащем корпус со спиральным отводом и диффузором и устройство регулирования расхода с исполнительным органом в виде форсунки, установленной на диффузоре в области языка спирального отвода,...

Номер патента: 934823

Опубликовано: 15.02.1985

Авторы: Грачев, Исаев, Падалко

МПК: G03B 9/50

Метки: затвор, фотоаппарата

...а с другой - не является оптимальным в энергетическом плане, так как требует из усло-, вий необходимости перекрывания всей площади кадра, увеличенной ширины плоской пластины, т.е. ее повышенной инерционности, а также дополнительной энергии на движение по кривой. 1 934823 2приводного рычага лежат на прямой,параллельной продольным осям стержней, а радиус кривизны указанногопаза равен расстоянию между осьювращения приводного рычага и осьюшарнирного соединения его с дополнительным стержнем.На чертеже представлена схемафотозатвора.Фотозатвор содержит кинематически связанные между собой две ламельные группы, каждая из которых состоит из приводного рычага 1, ламелей 2,параллельно расположенных и частичноперекрывающих друг друга,...

Номер патента: 1138421

Опубликовано: 07.02.1985

Авторы: Грачев, Еринов, Каюков, Кийко, Минаев, Ревун, Сазоненко

МПК: C21D 9/70

Метки: колодец, нагревательный, отоплением, пода, центра

...Подача топлива в рабочее пространство 1 осуществляется снизу через газовый канал 2, а воздуха - через вертикальный 3 и горизонтальный 4 каналы. Продукты сгорания удаляются через два керамических рекуператора для подогрева воздуха 5, расположенных по сторонам рабочего пространства, а затем подаются в металлический . рекуператор для подогрева газа 6, расположенный в дымовом канале за керамическими рекуператорами. Дополнительный воздух подается в горелочное устройство через струй ные рекуператоры 7, вмонтированные в боковые стены надрекуперативного пространства керамических рекупера" торов, а ввод его в горелочное уст- . ройство осуществляется с помощью сопел 8,Струйные рекуператоры вмонтированы в боковые стены выше уровня насадки...

Номер патента: 1137208

Опубликовано: 30.01.1985

Авторы: Грачев, Захряпин, Худский, Янчукович

МПК: E21C 49/00

Метки: торфа, уборки, фрезерного

...средней карте технологического участка добычи торфа, или отсыпают в штабель, образованный в результате предыдущих, уборочных циклов.Способ уборки фрезерного торфареализуется устройством, имеющим установленную на шасси 1 раму 2, накоторой закреплены заборный рабочийорган 3, ротационная щетка 4, приемный 5 и выдающий 6 конвейеры. Послед-.ний из них снабжен направляющей воронкой 7.Ротационная щетка расположенавдоль приемного конвейера со стороны, обратной направлению движенияустройства, Перед приемным конвеиером по ходу движения устройства)симметрично ротационной щетке установлен заборный рабочий орган, состоящий из лопастного валика 8 и разведенных в направлении движения устройства створок 9 с опорными колесами 1 О.Верхняя рабочая ветвь...

Номер патента: 1133512

Опубликовано: 07.01.1985

Авторы: Баранов, Гассанова, Грачев, Рукин

МПК: G01J 3/42, G01N 21/72

Метки: веществ, концентрации, спектральный

....3 11335ближенные друг к другу и при благоприятных соотношениях сигналшум, что/позволяет повысить точность учета неселективных помех.На фиг. изображена блок-схемаустройства, реализующего предлагаемый способ, на фиг.2 - эпюры сигналов.Блок-схема состоит иэ спектральной лампы 1, атомизатора 2, монохроматора 3 и последовательно соединенных фотоэлектронного умножителя 4,измерительного устройства 5, регистратора 6, при этом управляющий входустройства 5 соединен с выходом формирователя 7 импульсов и через усилитель 8 мощности - со спектральнойлампой 1, а вход формирователя 7подключен к импульсному генератору9 и к генератору 10 затухающих колебаний, выход которого соединен с усилителем 8 мощности.Устройство работает следующнмобразом,Импульсный...

Номер патента: 1133497

Опубликовано: 07.01.1985

Авторы: Грачев, Костельцев, Митин, Панов, Титов

МПК: G01N 3/42

Метки: прибор, твердости

...рычаг, установленный на основании под углом к нему не более чем 5 и взаимодействующий с датчиком перемеше ния 1. Однако известный прибор не позволяет точно зафиксировать момент касания резиновым кольцом рабочей поверхности ры 20 чаг а. Целью изобретения является повышениеточности измерений.Эта цель достигается тем, что в приборедля определения твердости в нижней части 25рычага, взаимодействующего с датчикомперемешения, выполнен паз, а прибор снабжен установленным в рычаге концевым выключателем и индентором в виде штанги,один конец которой шарнирно установлен30в пазу рычага, а другой взаимодействуетс рычагом через концевой выключатель.На фиг. 1 изображен предлагаемый приоор, разрез; на фиг. 2 - то же, вид сверхубез узла...

Номер патента: 1133036

Опубликовано: 07.01.1985

Авторы: Аскинази, Гатовский, Горохов, Грачев, Зеликман

МПК: B23B 15/00

Метки: детали, отрезаемой, съема

...головки 4 во втулках 5 и 6. Ползун 1 удерживается от проворотаотносительно резцедержателя 2 шпонкой 7 и находится под воздействиемпружины 8. На наружном конце ползунасмонтирована в подшипниках 9 цанга10.Вариант исполнения устройства длясъема детали, отрезаемой изнутри,состоит из ползуна 1, смонтированного в направляющих держателя 12 отрезного инструмента 13 револьвернойголовки 4. Ползун 11 находится подвоздействием пружины 14.В полэуне1 смонтирована в подшипниках 15цанга 16. В исхОдном положении ползун11 упирается в винт 17Устройство работает следующимобразом,. После вырезки массы металла изпрутка 18 головкой 9 для кольцевогосверления револьверная головка 4,расположенная на программном крестовом суппорте 20, отходит вместе ссуппортом...

Номер патента: 1129634

Опубликовано: 15.12.1984

Авторы: Грачев, Левин, Расин

МПК: G08G 1/01

Метки: движущихся, регистрации, средств, транспортных

...и первого элемента задержки, первый выход которого соединен с первымивходами элементов И группы, выходдешифратора подключен к входу счетчика разрядов, выходы которого соединены с вторыми входами элементов Игруппы и с первым входом первого элемента И, второй выход селектора длительности импульсов подключен к первым входам преобразователя кода вкод и блока контроля, выход которогосоединен с вторым входом первого элемента И и е третьими входами элементов И группы, второй выход первогоэлемента задержки подключен к третьему входу первого элемента И, третийвыход селектора длительности импульсов соединен с вторыми входами блока 45контроля и преобразователя кода вкод, первый и второй выходы которогоподключены соответственно к входу мент...

Номер патента: 1129545

Опубликовано: 15.12.1984

Авторы: Грачев, Елисеев

МПК: G01R 23/16

Метки: анализатор, спектра

...10 и 11 на оптической оси устройства последовательно расположены вторая сферическая линза 1 б с фокусным расстоянием Р и фотоприемник 17. Выход фотоприемника служит выходом спектроанализатора. Кроме того, анализатор спектра имеет синхронизатор 18, вход которого соединен с сигнальным входом коммутатора 15, первый выход - с запускающими входами первого и второго генераторов 8 и 14.линейно-частотно-модулированных сигналов, второй выход - с запускающим входом фотоприемника 17 и управляющим входом коммутатора 15. Синхронизатор 18 (фиг. 2) содержит элемент дифференцирования 19, вход которого является входом синхронизатора 18, а выход соединен с входами где Й - средняя частота в полосечастот первого линейночастотно-модулированногосигнала;Р 2...

Номер патента: 1126560

Опубликовано: 30.11.1984

Авторы: Грачев, Жилин, Мечев, Непомнящий, Смирнова, Сторожев, Чернов

МПК: C01F 5/06, C04B 35/657

Метки: периклаза

...работе на девятой ступени трансФорматора, изменяют путем изменения силы тока, подаваемого на электроды,Если соотношение периодов работы печи на первой и девятой ступенях трансформатора1,5, то образуюущийся в ванне объем расплава значительно меньше максимально возможного, вследствие чего миграция примесей в корку блока затруднена.л.Если 4,5 с " р 4,5, то объем расплава макснмально возможный, а условия для миграции примесей наиболее благоприятные.Если в " 4,5, то объем расплава максимальновозможный; но вследствие высокой скорости наплавления блокаТехнико-экономические показателиплавок приведены в табл.2. Таблица 1Технико-экономические показатели плавки с переменной мощностью дуги Снособ Свойства Известный Предлагаемый 1 0,09Содержание в...

Номер патента: 1125675

Опубликовано: 23.11.1984

Авторы: Айвазьян, Грачев, Казанцев, Толстых, Харлашкин

МПК: H01P 1/16

Метки: возбуждения, волновода, диэлектрического, полого

...а к выходу - отрезок пологодиэлектрического волновода, в выход" ном тракте прямоугольного рупора симметрично относительно его продольной оси установлены две металлические пластины, контактирующие с противоположными стенками прямоугольного рупора, перпендикулярными широким стенкам металлического прямоугольного волновода,причем расстояние 2 О между металлическимчпластинами на выходе прямоугольного рупора определяется соотношениями а, (054 07)а г Оа(075 09)адгде 2 д, - размер прямоугольного рупора на выходе в плоскости, параллельной узкимстенкам прямоугольногометаллического волновода;2 а " размер полого диэлектрического волновода в тойже плоскости при прямо,угольной форме его поперечного сечения или диа-.метр полого диэлектрического...

Номер патента: 1122633

Опубликовано: 07.11.1984

Авторы: Грачев, Лебедева, Ушаков, Шуваев

МПК: C03C 7/04

Метки: шликкер, эмалевый

...1-0,25; хлористый калий 0,1- 0,2 вода 35-45; один фторид из группьт Р, Г 1 аУ, ЕР 0,15-1,5 2 Д.Недостатками известного состава 2 О являются высокая пластическая вязкость и предельное напряжение сдвига.Цель изобретения - улучшение по- кровных свойств за счет снижения плас;ической вязкости и предельного на пряжения сдвига.Цель достигается тем, что эмалевый шликер, включающий фритту системы Б .02- ТО - В 20- Л О- Р О, хлористый калий и воду, дополнительно Содержание компонентов, мас,ч., в составе 100 1000,0751,047 1000,052,050 0,12 Во а Таблица 2 Состав Свойства ю//в/ю / юеа3 Известный Химическая устойчивость, мг/см 1,25 1, 00-1, 15 1,00 1,20 Оптимальная т-раобжига, С 780-800 1,64-1,65800 800 780 Уд.вес, г/см Предельное напряжения сдвига,...

Номер патента: 1113624

Опубликовано: 15.09.1984

Авторы: Грачев, Мотин

МПК: F17C 3/00

Метки: криожидкости, хранения

...характеристики.Наиболее близким к предлагаемому яв ляется устройство для хранения криожидкости, содержащее сосуд, перем ешивающий элемент и средство для его перемещения; перемешивающий элемент выполнен , в виде мешалки, средство для ее переме щения - в виде сильфона с дном-конденсатором, соединенным с мешалкой; сильфон заполнен насыщенным паром, в нижнем положении контактирует своим дном с криожидкостью, в верхнем положении расположен в паровой полости сосуда 2).Однако скорость перемещения мешалки невелика (менее 1 смсг,), при этом рабочий объем сосуда уменьшен на величину объема сильфона.Цель изобретения - повышение эффективности хранения криожидкости н использования объема сосуда.Указанная цель достигается тем, что а...

Номер патента: 1113525

Опубликовано: 15.09.1984

Авторы: Грачев, Дигалев, Леонов, Малеванский, Прокофьев, Эквист

МПК: E21B 47/06

Метки: давления, операциях, подъемных, скважине, спуско

...включающее датчик ускорения с индикатором, снабжено связанными с датчиком ускорения и последовательно соединенными между собой преобразователем и передатчиком, а также приемником, блоком ускорения, интегрирующим блоком скорости, интегрирующим и суммирующим блоком длины колонны, блоком расчета давления, блоками сравнения, регистрации и сигнализации, при этом индикатор выполнен в виде приемника, выход которого подключен к блоку ускорения, последовательно связанного с интегрирующим блоком скорости и интегрирующим исуммирующим блоком длины колонны, авыходы последних трех блоков парал: - ,лельно подключены соответственно кблокам расчета давления, сравнения ирегистрации, входы которого соединены с блоком расчета давления непосредственно,...

Номер патента: 1113499

Опубликовано: 15.09.1984

Авторы: Грачев, Кострова, Наумченко

МПК: E04C 3/14

Метки: балка, клеефанерная

...1, соединенные между собой фанерными стенками 2, вертикальные и на. клонные ребра жесткости 3 и 4. Стенки 2 набраны из фанерных швеллеров 5, склеенных между собой по наружным граням полок. Полки швеллеров 5 образуют продоль-. ные ребра жесткости 6 и ориентированы вдоль оси балки на всю длину. Вертикальные и наклонные ребра жесткости 3 и 4 выполнены с клиновидными пазами 7, в которые запрессованы и с которыми склеены продольные ребра жесткости 6. Глубина клиновидных пазов 7 соответствует ширине горизонтального участка полки швеллера 5. Вертикальные и наклонные ребра жесткости 3 и 4 расположены по длине балки равномерно и симметрично относительно середины балки, Наклонные ребра жесткости 4 образуют по длине балки подкосную систему и...

Номер патента: 1112317

Опубликовано: 07.09.1984

Авторы: Грачев, Еремин, Хахамов

МПК: G01R 29/08

Метки: поля, составляющих, электрического

...поступают через соответствующие пары токовых электродов 34 и 35, 38 и 39, 36 и 37 в среду, где возбуждают электрическое поле, плотность тока которого имеет составляющие Э 1112 шин сферических треугольников электродов 4, 5, 8 и 9, Токовый электрод 36 установлен на штанге 42, закрепленной в точке сходимости вершин сферических треугольников электродов 2, 4, 6 и 8. Токовый электрод 37 установлен на5 штанге 43, закрепленной в точке сходимости вершин сферических треугольников электродов 3, 5, 7 и 9. Токовый электрод 38 установлен на штанге 44, закрепленной в точке сходимости вершин сферических треугольников электродов 6, 8, 7 и 9. Токовый электрод 39 установлен на штанге 45,закрепленной в точке сходимости вершин сферических треугольников 2, 3,...

Номер патента: 1111845

Опубликовано: 07.09.1984

Авторы: Войлов, Грачев, Краснов

МПК: B21J 5/08

Метки: высадки, двусторонней, заготовок, стержневых

...полостью 2. Г 1 олуматрицы 1 расположены в направляющих 3 корпуса 4, на стенках которого закреплена опора 5.В верхней части полуматриц 1 расположена загрузочная полость 6, в которую подается заготовка 7. С заготовкой взаимодействуют захваты 8, кинематически связанные через рычаги 9 с приводным штоком 1 О, снабженным кольцевыми уступами 1 и 12.Шток 10 соединен с траверсой 13, расположенной между уступами 11 и 12 и связывающей полуматрицы 1. Угловые рычаги 14, тяги 15 и рычаги 9 (фиг. 6) кинематически связывают захваты 8 со штоком 1 О. Приводные концы 16 рычагов 9 (фиг. 1, 3 - 6) шарнирно соединены с уступом 12.Устройство работает следующим образом.Заготовку 7 помещают в загрузочную полость на сомкнутые полуматрицы 1. При движении вниз...

Номер патента: 1111765

Опубликовано: 07.09.1984

Авторы: Грачев, Петров, Примак, Фридман, Щелкотунов

МПК: A61M 11/00

Метки: воздуха, дыхания, подогрева

...шланг 23,25Однако известное устройство имеетсложную конструкцию и неудобно в эксплуатации.Целью изобретения является упрощение устройства, а также повьппение ЗОудобства его эксплуатации.Поставленная цель достигаетря тем,что в устройстве подогрева воздухадля дыхания, содержащем маску, теплообменник в виде эластичного возду- З 5хонепроницаемого корпуса и металлических трубок, заполненных насьпценным углеводородом метанового рядаи соединенных электрическим проводником между собой и с электрической 40батареей, и соединительный шланг,трубки теплообменника расположены рядами в шахматном порядке и механически связаны посредством электрического проводника, который выполнениэ материала с высоким омическимсопротивлением и проложен между...

Номер патента: 1110889

Опубликовано: 30.08.1984

Авторы: Грачев, Гусев, Дубленич, Круглов, Малышев, Хлебников

МПК: E21B 17/06

Метки: бурильной, колонны, разъединитель

...сложность точного изготовления узла фиксации полого штока,а также наличие в составе устройствав нерабочем состоянии сильно нагруженного пологоштока с гайкой.Наиболее близким к предлагаемомупо технической сущности и достигаемому результату является разъединитель бурильной колонны, содержащийкорпус со шлицами, переводникс торцовыми кулачками, соединенныйс корпусом по левой резьбе, муфтус ответными торцовыми кулачками и шли-,цами для одновременного взаимодействия с переводником и корпусом и фиксирующий разрывной элемент 2 3.Однако данное устройство сложнов изготовлении и неудобно в эксплуатации, так как для того, чтобы обеспе 35чить требуемую сборку, кулачки намуфте размечают и нарезают по кулачкам на переводнике после егосоединения с...

Номер патента: 1110807

Опубликовано: 30.08.1984

Авторы: Горелов, Грачев, Уточкин

МПК: C21C 5/54

Метки: легированного, смесь, чугуна, шлакообразующая

...Содержание плавиковогошпата в смеси менее 15% не обеспе1110807 Чэмерение содержания в составе 15 смеси ваграночного шлака вне предлагаемых пределов приводит к ухудшению .свойств выплавленного шлакавследствие изменения содержания других ингредиентов в шлакообраэующей 20 смеси.В табл. 1 приведены данные по,.йяэкости и температуре плавления шла;ка, полученного из предлагаемой шла.кообразующей смеси, отражающие степеньвлияния на них пределов содержаниягваграночного и ванадиевого шлаков..Таблица 1 Состав смеси, мас.Х Свойства шлаков Шлак вагра- Карбид кремночный ния Шлак аанадие- вый 40 ЗО 1290 0,48 1 О 40 0,47 15 1290 40 1270 20 ЗЗ 0,45 1265 10 50 1256 0,42 0,42 1252 10 30 Как видно из табл. 1, шлак имеет1 достаточно выеокую температуру...

Номер патента: 1109940

Опубликовано: 23.08.1984

Авторы: Бочков, Грачев, Климин

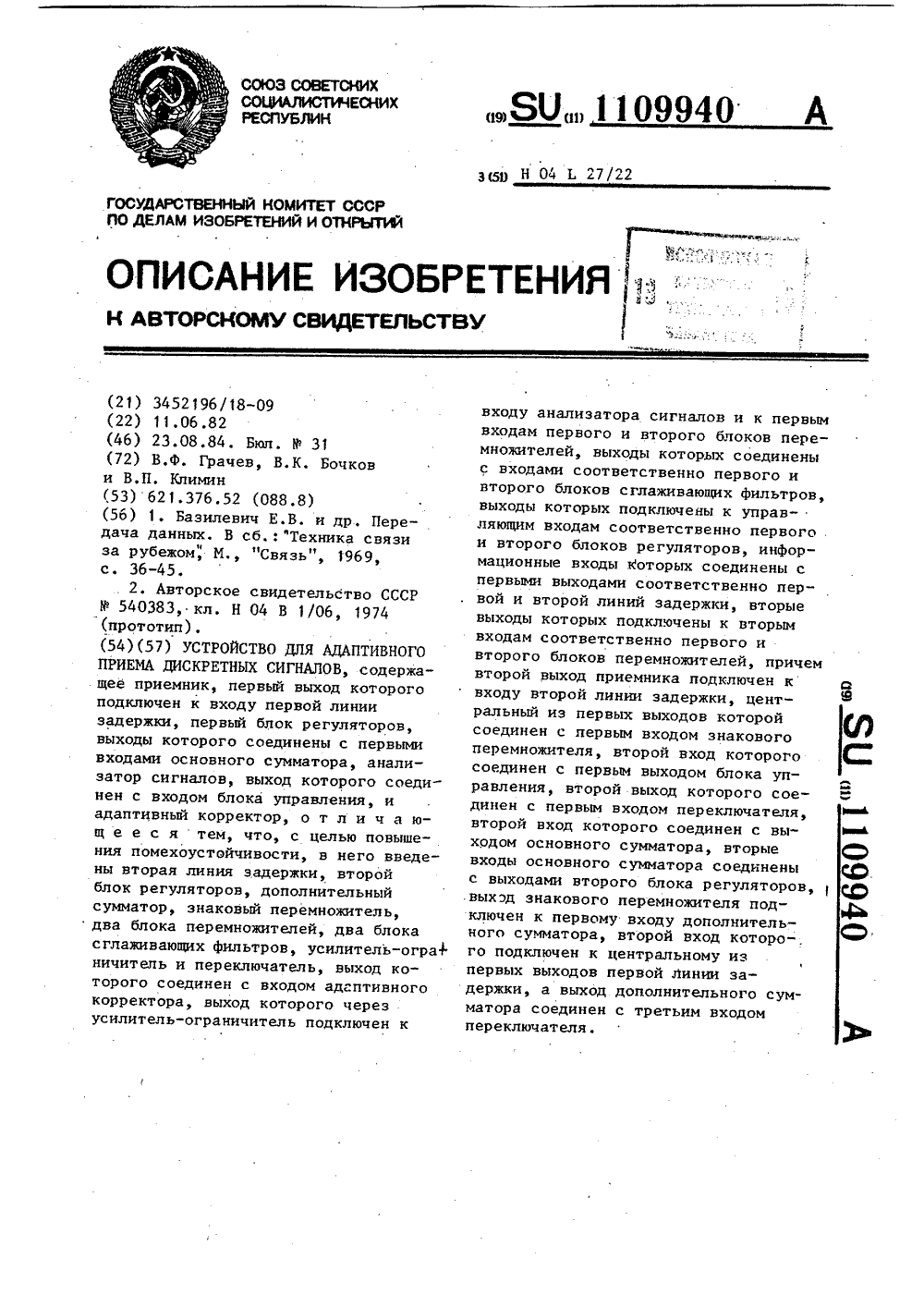

МПК: H04L 27/227

Метки: адаптивного, дискретных, приема, сигналов

...8 и 9, блоки 10 и 11сглаживающих фильтров - представляетсобой коррелометр, предназначенныйдля получения импульсной реакцииканала связи на единичный элементарный символ. Импульсная реакция линейного четырехполюсника являетсяважной характеристикой, определяющей его частотные свойства, и определяет взаимную корреляционнуюФункцию между сигналами на входе ивыходе четырехполюсников.Импульсная реакция канала связидает полную картину многолучевостирадиоканала с характеристикой интенсивностей лучей, их знака, времени запаздывания лучей. Она представляется в форме ряда Котельниковаэлементарной функцией которой является функцияз 1 п х(Фиг,ЗО). Этахкфункция симметрична, имеет в отсчетных точках нулевые значения кромеосновной, в которой...

Номер патента: 1109683

Опубликовано: 23.08.1984

Авторы: Абакумов, Грачев, Цопа, Шутов

МПК: G01R 31/02

Метки: цепей, электрических

...4 признак продолжения контролявместе с признаком начала цепи иустройство переходит к следующейпроверке, Информация о номерах неисправных контактов 6=1 - бщ И, 6=Щ, 5б=ь 1 в рассматриваемом примере), записанная в блок 12 памяти, при данных проверках не используется,Проверка замкнутого состоянияконтактов 7=1 - 7=Я реализуется 50следующим образом,С программного блока 4 на входблока 3 управления поступает номерпоследнего контакта 6=Ц вместе спризнаком начала цепи, а на другойвход блока 9 анализа - эталонноезначение сопротивления, Замыкаетсяконтакт б=й . Если контакт 7=И зам 83кнут, то сопротивление цепи становится равным Й 8 . Это значение В совпадает с эталонным, поэтому с блока 9 анализа на вход программногс блока 4 выдается...

Номер патента: 1108253

Опубликовано: 15.08.1984

Авторы: Грачев, Морозов, Петраш, Шапиро

МПК: F04D 29/46

Метки: корпус, насоса, центробежного

...изобретение является повышениеэкономичности насоса при обеспечении бескавитационного запуска.Указанная цель достигается тем, что вкорпусе центробежного насоса, содержащемспиральный отвод с диффузором, проточнаячасть которого сообщена посредством отверстия в языке с началом отвода, языкснабжен закрепленной на его конце заслонкой, установленной в проточной части диффузора, выполненной в виде плоской платтинчатой пружины. На чертеже схематично изображен предлагаемый корпус.Корпус центробежного насоса содержит спиральный отвод 1 с языком 2, в котором выполнено отверстие А, сообщающее проточную часть диффузора 3 со спиральным отводом 1 в начальном его участке. В проточной части диффузора 3 установлена заслонка 4, закрепленная на конце языка...

Номер патента: 1107105

Опубликовано: 07.08.1984

Авторы: Грачев, Петров

МПК: G05B 11/01

Метки: следящая

...редуктор 23.Недостатком известной системы является низкая надежность, так как невозможно осуществить автоматизированный контроль всех блоков, входящих в состав следящей системы, непосредственно перед началом работы.Цель изобретения - повышение на"35дежности системы,Поставленная цель достигается тем, что в следящую систему, содержащую последовательно соединенные датчик 0 грубого канала, приемник грубого ка" нала, блок синхронизации, усилитель, двигатель, а также последовательйо соединенные датчик и приемник точного канала, подключенный к второму входу 45 блока синхронизации и связанный через первый редуктор с двигателем, приемник грубого канала подключен к приемнику точного канала через второй редуктор, датчик грубого канала под соединен...

Номер патента: 1106852

Опубликовано: 07.08.1984

Авторы: Гарина, Грачев, Липовецкий, Севостьянов, Цыганов

МПК: D01G 1/08

Метки: нитей, разрывом, химических, штапелирования

...между ремещками, Направители б установлены с воэможностью изменения расстояния между ними для изменения клинового пространства между ремешками с последующей фиксацией положения направителей.Каждый направитель б имеет консоль- но и свободно установленную на оси 7 планку 8 и средство для Фиксации углового положения планки, представляющее собой неподвижную пластину 9 с пазом 10, связанную с планками резьбовыми крепежными элементами 11, установленными на планках и размещенными в пазу 10. Каждый направитель б установлен на конце соответствуюцей планки,Сходящий с питающей паковки жгут химических нитей расправляется и поступает в питающую пару валиков 1 и далее к выпускной паре.За счет разности частоты вращения валиков питающей и выпускной...

Номер патента: 1105484

Опубликовано: 30.07.1984

Авторы: Грачев, Гуслянникова, Ковнер, Лавут, Ушаков

МПК: C03C 7/04

Метки: стали, эмаль

...двенадцативодный. 45Расчет шихты ведут с учетом влажности сырьевых материалов и их улетучивания при варке.Расходные нормы сырьевых материалов для эмали В 5, вес,ч. на50 100 вес.ч. эмали:Песок кварцевыйНатрий ФосФорнокислый двузамещенный двенадца 55тиводный 860 160 217 122 11,0 Двуокись титана Борная кислота Окись алюминия Окись магния Кальций углекис- лый 27,0 208 1 1Изобретение относится к составамдля эмалирования металлов, в томчисле для эмалирования посуды.Известна эмаль, содержащая, мас.7Т 10 12,1-14,5, В О 15,5-24,5,А 11 12,1-16,0, РО 5 10,5-22,2,крайней мере один окисеч из группыМ 80, СцО, СоО, Сг О 001-4,0, ЯдОостальное 11.Известная эмаль предназначена дляизделий из чугуна и имеет невысокуюкислотостойкость.,Наиболее близка к...

Номер патента: 1104669

Опубликовано: 23.07.1984

Авторы: Грачев, Дмитриева, Сафонов, Шахгильдян

МПК: H03L 7/00

Метки: автоподстройки, астатической, фазовой, частоты

...которого подключен к выходупервого усреднителя, второго блокадобавления-вычитания импульсов, управляющий вход которого подключен квыходу второго фазового детектора,и первого делителя частоты, междувыходом второго усреднителя и первымвходом второго фазового детекторавключены последовательно третий блок добавления-вычитания импульсов и второй делитель частоты, между выходом задающего генератора.и вторым входом второго фазового детектора рключен третий делитель частоты, а сигнальный вход третьего блока добавления-вычитания импульсов подключен к выходу задающего генератора.На чертеже представлена структурная электрическая схема устройства астатической ФАПЧ.Устройство содержит последовательно соединенные управляемый генератор 1,...

Номер патента: 1103992

Опубликовано: 23.07.1984

Авторы: Бавыкина, Грачев, Трескин, Шаблинский

МПК: B23Q 7/10

Метки: заготовок, подачи

...устройство содержит механизмвыталкивания заготовок из кассет,выполненный в виде гидроцилиндра 8,шток 9 которого может перемещатьсячерез отверстия 10 в столе и основание 11 и воздействовать на стопузаготовок, поднимая их в кассетедо определенного уровня, на которомрасполагается датчик Д . Основание11 стола установлено в направляющих12 корпуса с возможностью перемещения, перпендикулярно оси поворотастола, посредством гидроцилиндра13, обеспечивающего это перемещение в шаговом режиме. Кассеты 4 размещены относительно оси 14 поворотастола 3 на концентричных окружностях вдоль его диаметральных осей. Устройство для подачи заготовок работает следующим образом.Перад началом работы, когда рабочие цилиндры 6 и 13 находятся в крайнем левом...

Номер патента: 1101937

Опубликовано: 07.07.1984

Авторы: Грачев, Залепа

МПК: H01R 43/00

Метки: жил, кабеля, соединения

...что и жилы кабеля.Цель изобретения - экономияцветных металлов,Поставленная цель достигаетсятем, что согласно способу, включающему снятие изоляции, зачистку иразмещение их. в соединительном элементе с последующей опрессовкой,перед размещением жил в соединительном элементе концы жил отгибают водном направлении, используюттонкостенный соединительный элемент,а опрессовку производят вдоль осиотогнутых концов жил. 40На фиг. 1 изображено устройстводля осуществления предлагаемогоспособа; на фиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 - 5 этапыподготовки концов кабеля к соединению; на фиг. б - вид места соединения с частичными вырезами соединительного элемента,Устройство для осуществленияпредлагаемого способа состоит из основания...
