Грачев

Номер патента: 1041444

Опубликовано: 15.09.1983

Авторы: Грачев, Знаменский, Поляков

МПК: B65G 21/00

Метки: конвейере, ленточном, подавления, пыли

...пыли, так как часть пыли вместе с потоком груза поступает в желоб, а ленточные конвейеры остаются открытыми.Цель изобретения - повышение эффективности подавления пыли,Указанная цель достигается тем, что в устройстве для подавления пыли на ленточном конвейере, включающем элементы для осаждения пыли и расположенный под участком ленты на концевой части конвейера перегрузочный вентиляционный кожух, элементы для осаждения пыли выполнены в виде игольчатого коронирующего электрода с отрицательным зарядом и пластин с положительным и отрицательным зарядами, при чем игольчатый коронирующий электрод и пластина с положительным зарядом установлены соответственно над и под лентой перед перегрузочным вентиляционным кожухом, а пластина с...

Номер патента: 1041201

Опубликовано: 15.09.1983

Авторы: Андриенко, Антипенко, Бекеш, Грачев, Елагин, Жуков, Мазур, Семененко, Черевко

МПК: B22C 9/04

Метки: блоков, модельных, обсыпки

...в псевдокипящемслое зернистого огнеупорного материала ь последний перед его псевдокипением устанавливают экран, 40который изолирует нижний торец модельного блока от воздействия псевдокипящего материала, при этом отношение торцовой части модельногоблока к площади экрана составляет,1:1 ) - 11,2 ).На чертеже изображен пескосыпс защитным экраном.Способ осу 1 аествляется следующим образо:Б псевдокипящий материал 1 пескось:па 2 погружают модель 3 с защитным экраном 4 при помощи штанг 5,Восходящие потоки псевдокипящегоматериала, встречая на пути следования к модели или модельному бло 55ку защитный экран, обтекают краяэкрана и обсыпают модельный блокзернистым материалом, При этОМ нОтоки сжатого воздуха, минуя заад 1 тныи экран, уходят в...

Номер патента: 1040493

Опубликовано: 07.09.1983

Авторы: Грачев, Эзенкин

МПК: G06G 7/12

Метки: вычислительное

...расположением узлов интерполяции по З 0оси аргумента х;, (1 1 и), где иколичество аргументов воспроизводимой функции. Обозначим число интер-:валов интерполяции по оси аргумен+та х;, через ш , координаты узлов 35интерполяции по оси х;, через хгде ) - номер интервала интерполя-, ции= О, 1, 2, , ш;), узловыезначения функций и-переменных обозначим через Г(х., х 2,х;ь 40х ), при этоь в 8 лок 9 паДяти за. носят информацию в двоичном коде означении и знаке элементарного приращения Функции дГ; = й(х,+1)1(х;) на данном интервале интерполя-,ции х +1) - х451 1). Дискретность элементарного приращения по оси аргумента х д х л= х;(5+1)- х; определяется разрядностью адресного счетчика 2.В начальный момент времени всесчетчики, регистры и...

Номер патента: 1039970

Опубликовано: 07.09.1983

Авторы: Балон, Гермашев, Гетманец, Гладуш, Гончаренко, Грачев, Зайцев, Калмыков, Костюченко, Левина, Лимаренко, Максак, Филонов, Цыбанев

МПК: C21D 1/02

Метки: гидротранспортирования, проката, стального, термического, упрочнения

...конца про 45катки потоком воды в закрытойкамере при избыточном давлении,прокат с. температуры конца прокатки охлаждают потоком воды сдобавкой 0,0005-0.,15 вес.( полиакриламида,При добавлении к жидкости, текущей вдоль твердой поверхности, некоторых полимеров большого молекулярного веса и, в частности, полиакриламида, достигается эффект снижениятрения охладителя в камерах 1 гидравлического сопротивления ), что приво.дит к улучшению гидротранспортиров 70 ъки термически упрочненного движуще- .гося проката в потоке стана, повышению КПД работы насосов, уменьшениюизбыточного давления воды в закрытыхкамерах и, следовательно , к снижению энергозатрат.,Пониженное избыточное давление воды способствует меньшему разгону хвостовой части...

Номер патента: 1038717

Опубликовано: 30.08.1983

Авторы: Горелов, Грачев, Кирин, Черный

МПК: F23D 15/00

Метки: горелочное

...воздушный и газовый коллекторы, сопла и горелочные туннели 1,Недостатком устройства являетсянизкая экономичность из-за высокойматериалоемкости.Наиболее близким к предлагаемомупо технической сущности является горелочное устройство, содержащее воздушный коллектор с выходными сопламии газовый коллектор с подающими патрубками, установленными по оси упомянутых сопл 23Однако такое устройство характеризуется низкой экономичностью ввидубольших габаритов и, соответственно, 20высокой материалоемкости.Цель изобретения - повышение экономичности, путем снижения материалоемкости,Указанная цель достигается тем, 25что, в горелочном устройстве, содержащем воздушный коллектор с выходнымисоплами и газовый коллектор с подаю 17 1щими патрубками,...

Номер патента: 1037981

Опубликовано: 30.08.1983

Авторы: Голобоков, Грачев, Елякин, Пефтиев, Шишкин

МПК: B21B 31/02

Метки: валка, клети, подушка, прокатной

...которых взаимодействует с устройством для противоизгиба валка, и цилиндрическую расточку для установки подшипников качения, При этом в расточке с опорной стороны, взаимодействующей с устройством противо- изгиба, выполнена перемычка в виде симметричной арки переменной толщины па дуге нагружения расточки 23 Известная конструкция подушки позволяет снизить неравномерность распределения радиальной нагрузки по телам качения в центральной части арки, однако в области сопряжения арки с боковыми сторонами сохраняется максимальная нагруженность, снижающая срок службы подшипников,. Кроме того, поскольку арка имеет, сложную конфигурацию подушка нетех нологична при изготовлении, а на подушках, используемых на действующих станах, не представляется...

Номер патента: 1035826

Опубликовано: 15.08.1983

Автор: Грачев

МПК: H04L 27/227

Метки: корреляционного, приема, сигналов, фазоманипулированных

...фильтра, выход второго перемножителя соединен с первым входом десятого перемножителя, второй вход которого объединен с вторым входом четвертого перемножителя, выходыдевятого и десятого перемножителей,соединены с соответствующими входамивычитателя, выход которого соединенс другим входом седьмого перемножителя и первым. входом одиннадцатого перемножителя второй вход которого соединен с выходом второго фильтра, а выход - с первым входом дополнительФного сумматора, второй вход которого.10358 соединен с выходом двенадцатого перемножителя, первый вход которого соединен с выходом сумматора, соединеннымс первым входом тринадцатого перемножителя, второй вход которого соединенс выходом усилителя-ограничителя, выход которого через четвертый...

Номер патента: 1035265

Опубликовано: 15.08.1983

Авторы: Гааг, Грачев, Осипов, Ямолов

МПК: F02M 25/06

Метки: внутреннего, газов, двигателя, отработавших, рециркуляции, сгорания

...подкщочвнный к впускной трубе, снабжен расцыпнтепьной трубкой с косым срезом, размещенной во впускной трубе по нормапн 30 к оси смеснтепьной камеры карбюратора, причем срез трубки расположен под каме-рой.На чертеже показана схема системы рецнркупяцнн, 35Устройство содержит двухкамерояй карбюратор 1 эакреппвнный на корпусе .впускной трубы 2. Выпускной натру бок 3, соединенный через рецнркупяцион-ный трубопровод 4 с впускной трубой 2. 40 Кроме того, система рецнркупяцнн содер жнт кпапан рециркупяцин Б, термовакуумяый включатель 6 н управпяющие шпангн,268 1В полости впускной трубы расположена. распыпнтепьная трубка 7 с косым срезом на конце. Конструктивно трубка 7 явпяется продопжвннем трубопровода 4,который крепится к корпусу впускной...

Номер патента: 1033908

Опубликовано: 07.08.1983

Авторы: Грачев, Киселев, Снопков, Суворов

МПК: G01N 3/08

Метки: испытания, прибор, сжатие, эластомеров

...5 до замыкания электрическойцепи 6, а кольцо 12 опускают снова назаданную величину, После этого в последовательности, описанной вьппе, повторяют испытания, фиксируя усилия сжатияпри нагружении и разгружении образца, при большей степени деформации образца. 103Изобретение относится к испытательнойтехнике и может быть использовано ддяопределения деформационного усилияэластомеров при сжатии.Известен прибор ддя испытания насжатие эластомеров, содержащий станину,выполненную в виде кронштейна, включенные в электрическую цепь нажимныеплиты, нижняя иэ которых установленана основании кронштейна, а верхняя - на Юего поперечине с возможностью перемешения, и связанные с верхней нажимнойплитой нагружатедь и силоизмеритель 1Недостатком этого...

Номер патента: 1032113

Опубликовано: 30.07.1983

Авторы: Герман, Грачев, Гущин, Неделько, Петров, Самодин

МПК: E02D 27/12

Метки: свайный, фундамент

...часть фундаментаснабжена гибкими ребрами, размещенны-ми в грунте засыпки 13Однако укаэанный Фундамент необладает достаточной демпфирующейспособностью из-за сравнительно малой массы грунта, участвующей в колебаниях.Наиболее близким к предлагаемомуявляется свайный фундамент, включающий ростверк, объединяющий эабивныесваи Г 23.Однако известный фундамент характеризуется недостаточной демпфирующей способностью. 20Цель изобретения - повышение делюФирующей способности фундамента,Поставленная цель достигается тем,что в свайном фундаменте, включающем, низкий ростверк, объединяющий забивные сваи, ростверк снабжен жесткоприсоединенными к его боковым гранямдискретно расположенными У-образнымиребрами. На фиг,1 изображен предлагаемый свайный...

Номер патента: 1030141

Опубликовано: 23.07.1983

Авторы: Грачев, Козлов, Хохулин, Швер

МПК: B24B 19/00

Метки: абразивным, инструментом

...также на траверсе 2. В корпусе 9 устройства смонтирован инструментальный шпиндель 10, несущий абразивный инструмент 11 в виде 55 шлифовального круга. Свободный конец инструментального шпинделя 10 соединен при помощи гибкого вала 12 со шпинделем 13 привода 14 вращения копировального станка. Корпус 9 свя эан шарнирными подвесками 15 с основанием 16, закрепленным на траверсе 2, и кинематически связан с мехакяаазм его возвратно-поступательного перемещения, выполненным в виде торцового кулачка 17, установленного нашпинделе 13, ролика 18 и демпфирующей тяги 19.Инструментальный шпиндель 10установлен на шарикоподшипниках 20в отверстии промежуточной втулки 21имеющей сферическую поверхность.Промежуточная втулка 21 закрепленав опорном гнезде 22...

Номер патента: 1026763

Опубликовано: 07.07.1983

Авторы: Владимиров, Грачев, Данов, Конопкин, Нагиев

МПК: A61B 5/02

Метки: датчик, короткова, тонов

...пьезоэлектрической пластины, которая имеет ряд.прорезей со стороны незакрепленного 40конца;посредством которых образованы рабочие элементы, причем длинапоследних определяется из соотноше,8150;= э 45ы. чт 9где Е .- модуль Юнга материала пьезо"электрической пластины;1момент инерции рабочего элемента относительно его цент"ральной оси;5р - масса единицы длины рабочегоэлементамиЫ- частота тонов Короткова максимальной энергии.Кроме того, в датчике, тонов Ко"роткова количество рабочих элементовопределяется из соотношения60гдеьЫ максимально возможный разброс частот тонов Короткова" механическая добротность колебательной системы, образованной пьезоэлектрическим преобразователем.На Фиг,1 изображен датчик тоновКороткова, разрез; на фиг,2 -...

Номер патента: 843588

Опубликовано: 30.06.1983

Автор: Грачев

МПК: G05B 19/18

Метки: программным, управлением, цифровым

...И, третьи входы которых подсоединены во второй группе цифровых блоков непосредственно к шинам группы команд, а в первой группе цифровых блоков - через дешифраторы.На чертеже представлена блоксхема системы с цифровым программным управлением.Схема содержит следующие блоки и элементы: группу цифровых блоков 1 с дешифраторами 2 и элементами И 3 в каждом из них; группу цифровых блоков 4 с разделительными элементами 5 и элементами И. б в,каждом изних; группу информационных шин бсоединенных с информационными входами и выходами цифровых блоков 1 и 4 р 5 группу адресных шин 7, соединенных с первыми входами элементов И 3 цифровых блоков 1 и 4 у счетчик 8 и регистр 9, одноименные информационные входы которых объединены и подклю чены к второй...

Номер патента: 1025971

Опубликовано: 30.06.1983

Авторы: Бродянский, Грачев, Федоров

МПК: F25B 9/02

Метки: охлаждения, рабочего, тела

...полезный эффект всего способа охлаждения. Кроме того, поддержание коронного разряда в движущейся среде в широком интервале давлений и температур является трудно реализуемой задачей, а при некоторым значениях этих параметров может сразу начаться искровой разряд, сопровождающийся большим выделением тепла.Наиболее близким по технической 30 сущности и достигаемому результату к.предлагаемому является способ ох-лаждения рабочего тела при его транспортировании по трубопроводу путем ионизации и торможения заряженных 3 частиц в электрическом поле с отдачей внешней работы 2 . Недостатком известного способа являются невысокие надежность и 40 экономичность, вследствие трудности поддержания стабильности коронного разряда.Цель изобретения - повышение...

Номер патента: 352711

Опубликовано: 30.06.1983

Авторы: Грачев, Озеранский

МПК: B23B 7/06

Метки: автомат, токарный

...зажимавнутри цилиндрического отверстиянажимной муфты, остаются сведенными внутри цилиндрического отверстиятого же диаметра на всей длине перемецения шпиндельной бабки.На Фиг,1 - изображен предлагаемыйавтомат, общий вид; на фиг,2 - кинематическая схема автомата.Автомат содержит основание 1, станину 2, подвижную шпиндельную бабку3 и вертикальный суппорт 4, Шпиндельная бабка и суппорт перемещаютсяпо направляющим роликам 5 и б качениясоответственно. Шпиндельная бабкавыполнена в виде призматическогоползуна с четырьмя закаленными до высокой твердости направляюцими плоскостями, симметрично расположенными относительно оси шпинделя 7, по которымс предварительным натягом перекатываются при перемещении шпиндельнойбабки) в два ряда ролики 5,...

Номер патента: 1024675

Опубликовано: 23.06.1983

Авторы: Голубятников, Грачев, Игнатьев, Моргунов, Терехов

МПК: F27B 17/00

Метки: печь, плавильно-раздаточная

...2 с раздаточнымо карманом 4 возле единой нодины 6,О - образные газохоцы 7 (на чертежахвыполнены варианты с двумя О - образными газохоцами) расположены в печивертикально таким образом,что оц 25на вертикальная ветвь проходит вполости раздаточного кармана 4, другаявертикальная ветвь проходит в полости ,общей ванны 2, а соединительная дугообразная часть проходит через переходнойЗО канал 9. При этом Ц - образные гаэоходы 7соединяют внутреннюю полость общей 35 Ванны 2 выше предполагаемого уровнярасплава с дополнительными горелками 8, которые расположены с боков раздаточного кармана 4. Причем внутренняя полость газоходов изолирована от жидко го металла, расположенного в ванне 2и раздаточном кармане 4 печи. Таков их расположение позволяет...

Номер патента: 784568

Опубликовано: 23.06.1983

Автор: Грачев

МПК: G11C 7/02

Метки: информации, предварительной, селекции, схема

...АВТОРСКОМУ СВИДЕТ 8) И.А, Н 81 пЬо 30, 1964, 21, 1963, 10, 5 научно-техпо ядернойАтомиздат101 (протот Уип),РИТЕЛЬНОЙ а входе накопиустройств, соГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР, ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(54)(57) СХЕМА ПРЕДВСЕЛЕКЦИИ ИНФОРМАЦИИтельных запоминающих держащая разрядные генераторытока,элементы съемасигналов; дифференциальный дискриминатор, выход которого соединен с входом управлениясхемы пропускания; о т я и ч а ю-щ а я с я тем, что, с целью повышения эффективности, в нее введенырезисторы и эмиттерный повторитель,а элементы съема сигналов выполнены на нанизанных"на шйны разрядныхгенераторов тока ферритовых сердечниках, через которые продетащинасуммирования их выходных сигналов,один конец этой ыины заземпен, авторой через...

Номер патента: 1022846

Опубликовано: 15.06.1983

Авторы: Ветров, Грачев, Иккол, Кашкин, Миронов, Плоткин, Сурвилло, Сычев, Ушкалов

МПК: B61D 3/14

Метки: железнодорожный, транспортер

...передних и соединительныхрам и балансиров смонтированы несущие консоли, шарнирно соединяемые одними концами с грузом,с возмож"35ностью поворота в горизонтальнойплоскости, снабжен дополнительнымиконсолями, шарнирно связанными с другими концами указанных консолей свозможностью поворота в горизонтальной плоскости, и противовесами спродольными проемами, в которых размещены с возможностью продольных перемещений дополнительные консоли,причем противовесы расположены наплатформах, которые сцеплены с указанными передними рамами.При этом в указанных проемах про-,тивовесов смонтированы упоры для вза-,имодействия с дополнительными -консолями.50На фиг.1 изображен транспортер,вид сбоку на фиг.2 - схема установки транспортера в...

Номер патента: 1021855

Опубликовано: 07.06.1983

Авторы: Грачев, Демидов, Доброхотов, Смирнова, Твердохлебов, Чечулин

МПК: F16K 31/12

Метки: выдачи, газов, сжатых

...жимных клапанов и фиксирующих элементов, связанные с соответствующими емкостями, разнесены вдоль оси корпуса и оси их смещены одна относительно другой.На чертеже представлено предлагаемое устройство, общий вид в разрезе.В корпусе 1 устройства вдоль оси выполнена цилиндрическая полость, в которой установлен кулачок 2, связанный штоком 3 25 30 35 40 45 50 55 с поршнем 4, разделяющим полость а цилиндра пневмопрпвода на надпоршневую 5 и подпоршневую 6, связанные штуцерами с управляющим давлением. В расточках корпуса вдоль оси установлены отжимные клапаны 7 с толкателями 8, взаимодействующими с коническими скосами б и в кулачка 2, при перемещении его приводом.Для ограничения перемещения кулачка 2 вдоль оси корпуса предусмотрены фиксирующие...

Номер патента: 1021827

Опубликовано: 07.06.1983

Авторы: Береговой, Галкин, Годин, Грачев, Кебец, Корф, Мацкевич, Шленев, Южаков

МПК: F15B 11/12

Метки: пневмогидравлический, позиционный, привод, цифровой

...27 гидрокамеры 28, входящей в пневмогидравлический цифровой преобразователь 29, включающий также цифровой пневмоцилиндр 30 с выходным штоком 31, жестко связанным с поршнем 32, образуюшим в гидрокамере 28 штоковую полость 33 и вышеуказанную поршневую полость 27, и пневмораспределители 34, количество которых определяется числом разрядов управления цифрового пневмоцилиндра 30. Поршень 32 выполнен с возможностью взаимодействия с концевым переключателем 35, поршневая полость 27 через двухлинейный распределитель 36 сообщена с компенсационной емкостью 20,Кроме того, привод снабжен управляюшим устройством, выполненным, например, в виде регулируемого дросселя 37 (фиг. 1), вход 38 которого сообщен со сливной линией 25 распределителя 22, а...

Номер патента: 1021743

Опубликовано: 07.06.1983

Автор: Грачев

МПК: E04F 21/06

Метки: герметизации, стыков

...упорная планка выполнена выдвижной.На фиг.1 представлено устройство,продольный разрез на фиг.2 - сечение А-Л на Фиг.1.Предлагаемое Устройство состоит 45из цилиндрического корпуса 1 с загрузочным лотком 2, обогревателя 3,наконечника 4. В цилиндрическомкорпусе 1 размещен шнек 5 с уширенными кромками витков б, установленный,в электропривод не показан )при помощи конусного хвостовика 7.Загрузочный лоток 2 состоит избоковых стенок 8 и днища 9, направленного по касательной к цилиндрическому корпусу 1, при этом образуетсящель загрузочного окна 10, черезкоторую мастика затягивается в кор .пус 1,Днище лотка 11 в диаметральнопротивоположной стороне служит опорной плоскостью для упорной планки12 с закрепленными на ней двумя крепежными винтами с...

Номер патента: 1020357

Опубликовано: 30.05.1983

Авторы: Tаубер, Грачев, Конюхов, Найман, Сербин

МПК: B66C 3/12

Метки: грейфер, двухчелюстной

...5), Корпус цапфы 11, прикрепленной к вилкам 10, ограничивает поворот скребка 9 вокруг оси 12. Причем ось 12 перпендикулярна рабочей плоскости скребка 9. В вилках 10 сделаны продольные сквозные пазы 14, взаимодействующие с концами оси 8 (фиг. 4). Вилки 10 взаимодействуют с упорами 15, укрепленными на кронштейне 16, расположенном в центральной части направляющей рамы 1.На концах направляющей рамы 1 (фиг. 3) и опорных стоек 2 на одних осях укреплены ролики 17 для свободного движения грейфера вдоль стенок бассейна (в случае чистки дна его), а также отклоняющие блоки 18 механизма смыкания челюстей. Кроме того, отклоняющие блоки 19 и 20 укреплены на кронштейне 16. На направляющей раме 1 установлены ограничители 21 хода кареток. Механизм...

Номер патента: 1020221

Опубликовано: 30.05.1983

Авторы: Галустьян, Грачев, Гусев, Зотов, Климентовский, Тюнев

МПК: B25J 15/00

Метки: захват, манипулятора

...горизонтальном расположении схва. та, что снижает его технологическиевозможности.Цель изобретения - расширениетехнологических возможностей,Указанная цель достигается тем,что в захвате манипулятора, содержащем неподвижную губку, жестко связанную с корпусом, и подвижную губку,кинематически связанную с приводом,подвижная губка и ее привод установлены с возможностью перемещения относительно корпуса и кинематическисвязаны с дополнительно введеннымприводом, установленным в корпусе,причем на подвижной губке выполненупор под торец детали,На фиг.1 показан захват манипулятора, вид сбоку; на Фиг.2 - то же,вид в плане.Захват состоит из неподвижнойгубки 1, имеющей подпружиненные прижимы 2 и упоры 3 для фиксации продольного положения детали, и...

Номер патента: 820485

Опубликовано: 30.05.1983

Авторы: Аристова, Грачев, Исаев, Клочков, Овчинников

МПК: G21C 17/06

Метки: облучательное

...не менее трехи они равномерно распределены по сечению трубы центрального элемента.Внутри центрального элемента размещена часть штока 10, к которому прикреплены дистанционирующие ребранижние 11 и верхние 12, размещенныепо высоте стержня в двух сечениях,Верхние дистанционирующие ребра размещены напротив продольных окон 9центрального элемента 8., причем прирасположении образцов в крайнем нижнем положении верхняя грань окна расположена на уровне верхней граниребер 12. Нижние дистанционирующиеребра расположены на части штока 10,выступающей из центрального элемента8. Размер высоты ребер 11 и 12 равенрасстоянию от поверхности стержнядо внутренней поверхности разделителяпотока. Поверхность ребер, обращенная к разделителю потока, выполнена .по...

Номер патента: 1019504

Опубликовано: 23.05.1983

Авторы: Грачев, Зихерман, Кутлунин, Рассолова, Рубинштейн, Филипповская, Цовма

МПК: H01F 38/38

Метки: изоляции, переменного, сети, трехфазной

...броневоммагнитопроводе, выполненном двухстержневым, на каждом стержнекоторого размещены обмотки первыхдвух трансформаторов, а третий трансформатор расположен под двумя первымйи его высоковольтный отвод проходитмежду их экранами, соединенными с фазой, являющейся общей для первых двухтрансформаторов.На Фиг. 1 приведено устройство для.контроля изоляции, общий вид, наФиг. 2 - разрез А-А на Фиг. 1.Устройство включает металлическийбак 1 с изоляционным маслом и активной частью, крышку бака 2 с высоковольтными и низковольтными вводами 3и,земляным выводом 4.Активная часть состоит из однофазкого трехобмоточного трансформатора 5,включенного между фазами сети Я и 5,однофазного трехобмоточного трансформатора б, включенного между Фазамисети В и С, и...

Номер патента: 1019284

Опубликовано: 23.05.1983

Авторы: Грачев, Киселев, Костельцев, Кравчук, Митин

МПК: G01N 3/42

Метки: прибор, твердости

...основанию, с перемещаемьы вдоль него грузом, и датчик перемещения, взаимодействующий непосредственно с индентором,и датчик времени с регистратором 12. Однако этот прибор не позволяет измерять твердость эластсыерных колец различных диаметров без специальной настройки перед испытанием. ЗОЦель изобретения - расширение технологических;возможностей прибора,Эта цель достигается тем, что прибор для определения твердости, содержащий основание, установленный на 35 нем предметный стол с держателем, вэаимсдействуквций с ним винтовой механизм перемещения с нониусаи, размещенный над предметньв столсы узел нагружения, выполненный в виде рычага 40 с перемещаемьы вдоль него грузяк, и датчики перемещения и времени с регистратором,снабжен шкалой,...

Номер патента: 1019131

Опубликовано: 23.05.1983

Авторы: Грачев, Залесский, Иккол, Миронов, Плоткин, Сурвилло, Ушкалов

МПК: F16F 7/04

Метки: демпфер, фрикционный

...амортизатора, не является оптимальной с точки зрениядемпфирования колебаний.Цель изобретения " повышение эффективности работы путем регулирова"ния демпфирующей способности фрикциононого демпфера в зависимости от загрузки транспортного средства,Поставленная цель достигается тем,что во фрикционном демпфере, содержащем корпус с закрепленными в немнеподвижными фрикционными дисками срычагом, кинематически связанным сподрессоренной частью транспортногосредства, и стакан с жестко смонтированными .фрикционными дисками, подпружиненный относительно корпуса икинематически связанный через рычаг,с неподрессоренной цастью транспортного средства, поверхности контактирующих дисков выполнены с .встречнымиклиновыми, выступами и оборудованыустановленными...

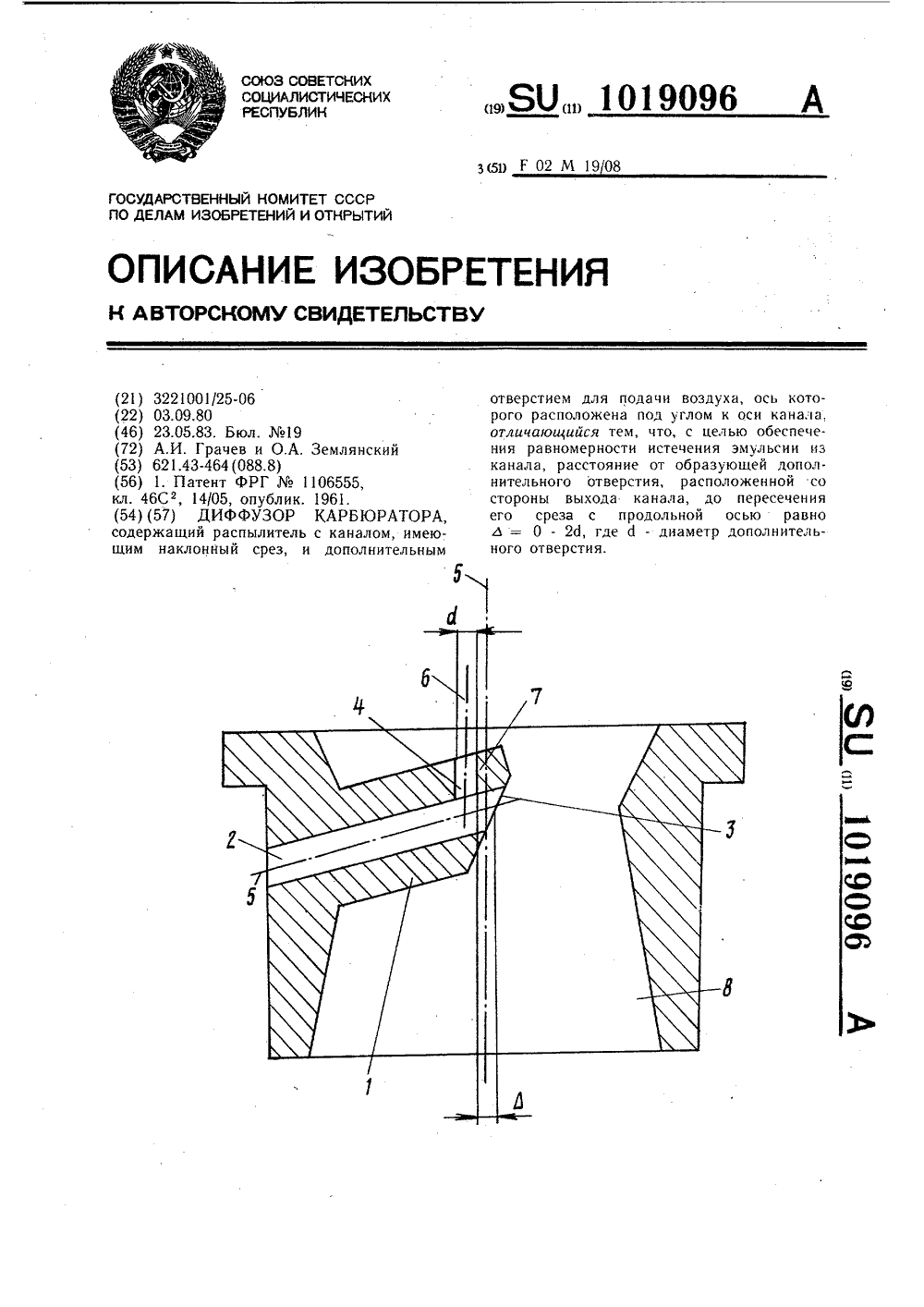

Номер патента: 1019096

Опубликовано: 23.05.1983

Авторы: Грачев, Землянский

МПК: F02M 19/08

Метки: диффузор, карбюратора

...что приводит к ухудшению экономичности и увеличению токсичности отработавших газов.Целью изобретения является обеспечение равномерности истечения эмульсии из канала распылителя.Поставленная цель достигается тем, что в диффузоре, содержащем распылитель с каналом, имеющим наклонный срез, и дополнительным отверстием для подачи воздуха, ось которого расположена под углом к оси канала, расстояние от образующей дополнительного отверстия, расположенной со стороны выхода канала, до пересечения его среза с продольной осью равно Ь = 0 - 2 с 1, где д - диаметр дополнительного отверстия. На чертеже изображен диффузор карбюратора.Диффузор карбюратора содержит распылитель 1 с каналом 2, имеющим наклонный срез 3 и дополнительное отверстие 4 для...

Номер патента: 1017933

Опубликовано: 15.05.1983

Авторы: Баранов, Грачев, Майзиль, Рукин, Ямщиков

МПК: G01J 3/42

Метки: анализатор, атомно-флуоресцентный

...друг друга, атомизатор, 65 монохроматор, Фотоэлектрический детектор расположенныйперед источником сплошного спектра и выполненныйв виде дискового црерывателя, дополнительно содержит ключи, усилитель с регулируемым коэффициентомусиления, интегрирующее устройство,командное устройство, датчик обтю"ратора, при этом выход Фотоэлектри"ческого детектора через усилитель срегулируемым коэффициентом усиления,соединен с входом первого ключа и свходами второго, третьего .и четвертого ключей, выходы первого и четвертого ключей соединены с прямымвходом интегрирующего устройства,выходы второго и третьего ключейсоединены с инвертирующим входом интегрирующего устройства, выход командного устройства соединен суправляющими входами ключей, а входс...

Номер патента: 1017831

Опубликовано: 15.05.1983

Авторы: Бобко, Володин, Грачев, Дунаев, Кустов, Николаев, Пономарева

МПК: F15B 3/00

Метки: гидравлический, исполнительный, механизм

...помощи каналовв блоке с окнами распределительногодиска, и механизмом жесткой обратнойсвязи с выходным валом, выполненнымв виде планетарного редуктора, включающего два центральных колеса свнутренним и наружным зубчатыми .венцами, входящими в зацепление с венцами сателцитов, установленными наводиле, при этом последнее связано , 65 с плоским золотником, центральноеколесо с наружным венцом связано сваликом управления, а центральноеколесо с внутренним венцом - с вы-.ходным валом,На фиг. 1 изображен гидравлический исполнительный механизм, продольный разрез; на фиг. 2 - сечение А-Ана фиг.1; на фиг, 3 - сечение Б-Бна фиг, 1; на фиг, 4 - сечение В-Вна фиг.1,Гидравлический исполнительный механизм содержит корпус 1 с заднейкрышкой 2, блок 3...
