Магиденко

Номер патента: 1636567

Опубликовано: 23.03.1991

Авторы: Генов, Гринкруг, Магиденко

МПК: F01K 25/06

Метки: веществом, дисперсной, качестве, паротурбинная, рабочего, тела, фазы, ферромагнитным

...в них Ферромагнитными частицами поступают в зазор между направляющим аппаратом и рабочим колесом. Здесь на них воздействует вращающееся магнитное поле, создаваемое электромагнитными устройствами 11, расположенными в зоне влажно-парового цилиндра 5. Иагнитное поле,вращаясь в направлении окружной скорости, разгоняет ферромагнитные частички вместе с капельками влаги, При этом увеличивается величина окружной составляющей скорости жидкой фазы. Регулируя интенсивность и скорость вращения магнитного поля, можно достичь положения, когда векторы скорости входа потока на лопатки рабочего колеса в относитель -ном движении паровой и жидкойфаз совпадут по направлению, и угол атаки будет близок к нулю. Вследствие этого уменьшаются потери 1 на удар и...

Номер патента: 1604998

Опубликовано: 07.11.1990

Авторы: Гринкруг, Магиденко

МПК: F01B 9/00

Метки: двигатель, поршневой

...с продольными пазами 11 в стенках полости 12штока 10, выходной вал 4 и передаточный механизм 5 одностороннего действия размещены в полости 12 штока 10, а щеки 6 с пальцами 7 размещены в пазах 11 с возможностью перемещения в них. Поршневой двигатель работает, следующим образом.Рабочая среда в заданной последова- З) тельности поступает в рабочие камеры, где совершает работу расширения (из других камер рабочая среда вытесняется или в них сжимается). При этом поршни 3 и 9 и соединяющий их шток 10 совершают возвратно-поступательное движение, Это дви-жение при помощи передаточного механизма 5 одностороннего действия, размещенного в полости 12 штока 10, щеки 6 с пальцами 7 которого размещены в пазах 11 штока 10, преобразуется во вращательное...

Номер патента: 1576243

Опубликовано: 07.07.1990

Авторы: Евглевский, Кортин, Лейкин, Магиденко, Фадеев

МПК: B23B 19/02

Метки: координаты, многоцелевого, полярной, привод, станка, токарного

...установлен нажцмной подшипник 16, по размеру внутреннего диаметра внутреннего кольца выполнена посадочная шейка ца втулке 11, оканчивающейся зани 20 25 30 35 40 45 50 55 женной относительно посадочной шейки проточкой.Привод круговой координаты работает следующим образом.По команде УЧПУ шпиндель 7 от привода его скоростного (токарного) вращения (не показан) приводится в угловое исходное (нулевое) положение, которое контролируется датчиком 8. Червячное колесо 3 также приводится в исходное угловое (нулевое) положение червяком, вращающимся с помощью двигателя, управляемого УЧПУ (не показан) и датчика 6. В этом йоложении выступы и впадины торцовых кулачковых венцов червячного колеса 3 и левого торца полумуфты 10 оказываются друг против...

Номер патента: 1521888

Опубликовано: 15.11.1989

Авторы: Генов, Гринкруг, Магиденко

МПК: F01D 25/32

Метки: влажно-паровой, потоком, турбине

...колеса 3, снижаютсяэрозия лопаток 2 и потери на разгонК в П. В зоне межступенчатого зазора4 на П воздействует стационарное(невращаищееся) магнитное поле, созтдаваемое электромагнитным устройством 8, при этом Ферромагнитные Кили ферромагнитные частицы вместе сК влаги притягиваются к периферийнойзоне 6 и попадают в каналы влагоулавливающего устройства 7, Регулируяинтенсивность магнитного поля, можноизменять количество сепарируемойвлаги, что приводит к повышению экономичности и снижению эразианнагоизноса последующей ступени, 1 ип. ли или частицы с каплями жидкой фазы разгоняются. Возрастает величинаокружной составляющей скорости жидкой Фазы. Регулируя интенсивность искорость вращения магнитного паля,можно получить совпадение угловвхода...

Номер патента: 1294487

Опубликовано: 07.03.1987

Авторы: Бульба, Грачев, Лоев, Магиденко, Озеранский, Присяжнюк, Реминский

МПК: B23B 5/00

Метки: многооперационный, станок, токарный

...(не показан). На ступице червячного колеса 18 выполнен паз 20,взаимодействующий с Фиксатором 19.Станок работает следующим образом,В исходном положении червяк 6 выведен из зацепления с червячным колесом 18 и находится в зацеплениис винтовой поверхностью неподвижнойнаправляющей втулки 2 (нокаэано пунктиром).После поступления командына включение привода круговых перемещений происходит ориентация шпинделя16 до совмещения паза 20 с фиксатором 19, фиксатор под действием поршня гидроцилиндра входит в паз 20ступицы червячного колеса 18, удерживая его в этом положении. От двигателя 10 через колеса 11 и 12 вращение передается на червяк б, который,вывинчиваясь из неподвижнойнаправляющей втулки 2, совершает вращательно-поступательное...

Номер патента: 1266661

Опубликовано: 30.10.1986

Авторы: Каргин, Лоев, Магиденко, Новицкая, Новицкий, Присяжнюк, Реминский, Фишер

МПК: B23B 7/00

Метки: двухторонней, станок, токарный

...Произведем расчет зависимости расстояния 1 между осями револьверныхголовок при крайнем положении револь-верной головки левого суппорта от ве 35 личины Ь Н г и К при котором соблюдается условие расположения револьверной головкИ левого суппорта внутрицилиндрического пространства радиусаК в револьверной головке правого 40 суппорта.На фиг. 6 указаны точки: Д и Окрайние положения оси револьвернойголовки левого суппорта; А и Б -точки касания окружности радиуса45 г с окружностью радиуса К в крайних положениях, причем ГО, = 1; ДО=(Н Ь) К К в К(Н-Ь)К-г БК = БК .(9- АМ АМ едотв в рев ращения ольверно с инстру правого у осями и право хожении я инолкнове головки аструмент вого суп верной г а ментами револ суппорта рас револьверных го суппортов...

Номер патента: 1251306

Опубликовано: 15.08.1986

Авторы: Гехт, Зайцев, Магиденко, Новиков, Чередников

МПК: H02M 5/22, H03K 5/00

Метки: выделения, основного, периода, сигнала, сложного, тона

...3 входного сигнала, неинвертирующий вход соединен с первым выводом второго резистора 4, выход и неицвертирующий вход операционного усилителя соединеньг через третий резистор 5, шину 6 опорного сигнала, пиковый детектор 7, сумматор 8, выход которого соединен с вторым выводом второго резистора 4, первый вход с и(иной 6 опорного сигнала, второй вход с выходом пикового детектора 7, первый вход которого соединен с ниной 3 входного сигнала.Устройство работает следующим образом.Г 1 ри подаче на шину 3 устройства сигцала сложной формы на выходе детекторапикового уровня появляется напряжение, равное максимальному значению входного сигнала 1 постоянньге времени заряда-разряда выходной емкости детектора выбираются равными 510 Т, где Т -- средний...

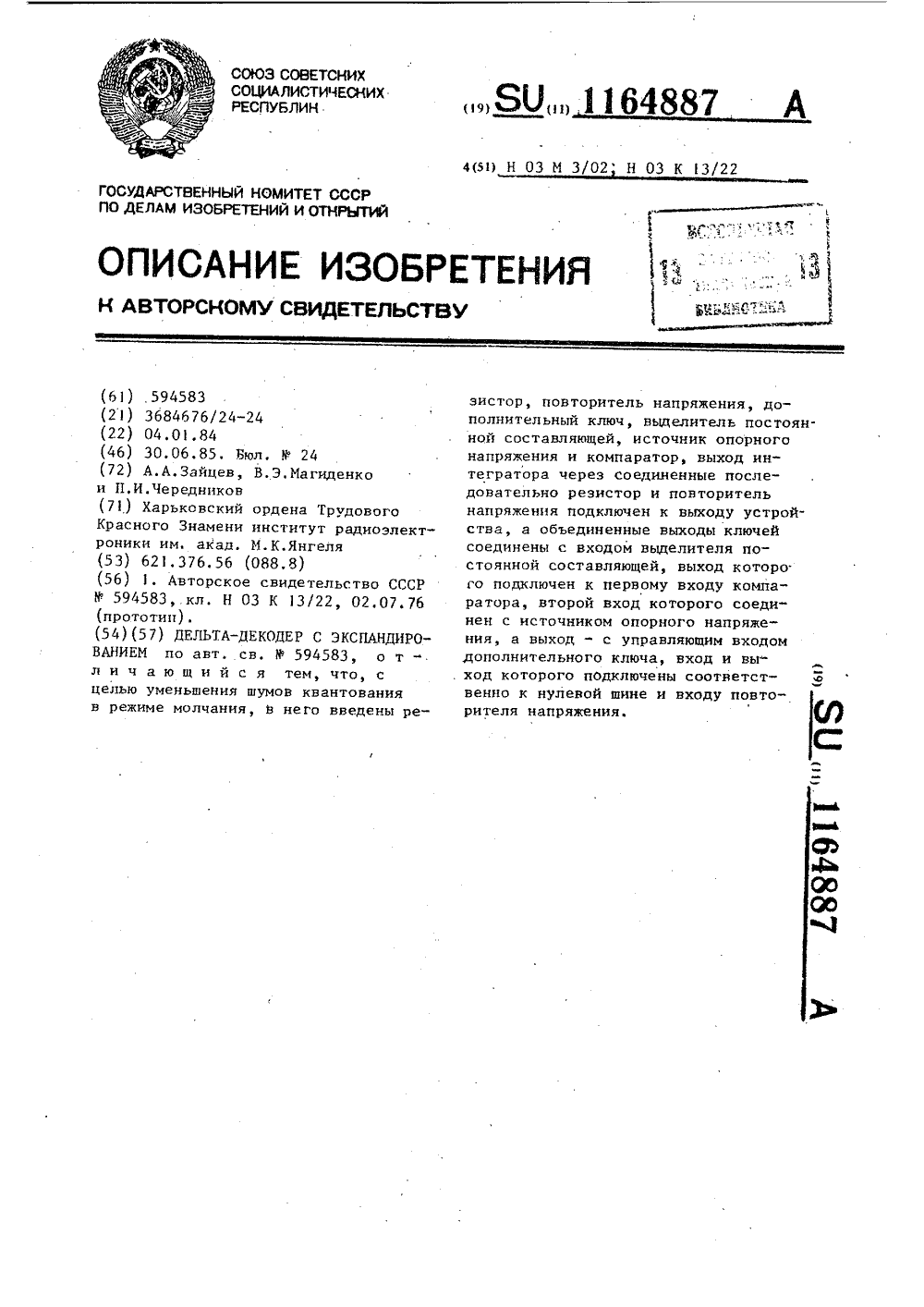

Номер патента: 1164887

Опубликовано: 30.06.1985

Авторы: Зайцев, Магиденко, Чередников

МПК: H03M 3/02

Метки: дельта-декодер, экспандированием

...которых через генератор 5 тока подключены .к входу интегратора 6. Выходы анализатора 2 цифрового сигнала подключены также к счетному и управляющему входам двоичного реверсивного счетчика 7, выходы разрядов которого подключены к управляющим входам соответствующих ключей 8-11, сигнальные входы которых соединены с соответствующими входами генератора 12, импульс ных последовательностей, а выходы ключей 8-11 подключены ко вторым входам элементов 3 и 4 И, при этом двоичный реверсивный счетчик 7 состоит из цепочки триггеров 13-16. Последовательно соединенные резистор 17 и повторитель 18 напряжения включены на выходе интегратора 6,между входом повторителя 18 и нулевой шиной включен дополнительныйключ 19. С выходами ключей 8-11 соединен вход...

Номер патента: 739288

Опубликовано: 05.06.1980

Авторы: Лейкин, Магиденко, Соколов

МПК: F16H 1/16

Метки: исполнительного, органа, поворота, привод

...подшипники 5 закреплены начервяке гайкой 11, их наружные кольца резьбовой втулкой 12 зажаты в стакане 13, который может перемещаться внутри втулки14, запрессованной в корпусе,Механизм компенсации осевых перемещений червяка выполнен в виде установленных в корпусе с возможностью осевого перемещения гильзы 15, плунжера, состоящего из пальца 16 и гайки 17, и размещенного между ними упругого элемента - тарельчатых пружин 18.Упор 19 пальца 16 поджимает резьбовую втулку 12 и через нее стакан 13 к гильзе 15. Опорой для гайки 17 плунжера служит резьбовая втулка 20, которая завинчивается во втулку 21, закрепленную в корпусе 1. Штифт 22 фиксирует от разворота палец 16 плунжера относительно стакана 13. ффПривод работает следующим...

Номер патента: 655504

Опубликовано: 05.04.1979

Авторы: Козлов, Магиденко

МПК: B23Q 5/02

Метки: двух, перемещения, станка, узлов

...валиками 6 и 7. На валу 3 закреплена внутренняя часть 23 обгонной муфты.Наружная часть 24 обгонной муфты смонтирована на внутренней части 23 на подшипниках 25 и постоянно находится в зацеплении с рейкой 26 (фиг. 4 и 5),Рейка 26 установлена на направляющих 27, которые закреплены в корпусе 28. Корпус 28, в свою очередь, крепится к корпусу 1.Рейка 26 планкой 29 и винтом 30 связана со штоком 31 гидроцилиндра 32 ползучей подачи.На пальцах 33 и 34 (фиг. 1 и 2), запрессованных в корпусе 1, шарнирно закреплены рычаги 35 и 36, которые сухарями 37 и 38 связаны с муфтами 10 и 11. Рычаги 35 и 36 упорами 39 и 40 связаны с регулировочными винтами 41 и 42 трехпозиционного гидроцилиндра 43 включения ускоренного хода ползучей подачи. Гидроцилиндр 43...

Номер патента: 560701

Опубликовано: 05.06.1977

Авторы: Каганер, Лоев, Магиденко

МПК: B23B 5/00

Метки: движения, механизм, органа, отключения, привода, рабочего, станка

...размещенный в отверспти вала 1, к 20 упор 11, в который завернут винт 10 и которыйнаходится в правом пазу вала 1 и упирается в торцовой паз на правом торце червяка 2. На червяке 2 закреплена винтами 12 втулка 13, при пере.мещении червяка 2 боковыми поверхностями канавки воздействующая на палец 14, который под.10 3пружннеи пружиной 15, Конечный выключатель 16 при воздействии"на него пальца 14 служит для отключения электромагнитной муфты привода.Движение на вал 1 от привода подач передается через шестерню 17, а движение к Рабочему органу станка - через червячное колесо И.При нормальной работе станка движение от привода подачи, в котором имеется электромагнит. ная муфта отключения привод двйжения суппорта н механизм реверсирования,...

Номер патента: 540701

Опубликовано: 30.12.1976

Автор: Магиденко

МПК: B23B 31/30

Метки: гидравлический, заготовки, зажима, механизм, прутковой

...невращающейся втулки 7, обеспечивает прижим втулки 13 к торцам крышки 5. Для подвода масла в канавки 9 через полости 19 и 20 имеются осевые отверстия 21.Шток 22 при помощи гаек 23 и 24 соединен с трубой зажима 25.Работа гидравлического механизма зажима прутковой заготовки происходит следующим образом.Для разжима прутка масло подается через штуцер 12 в полость 19, Одновременно масло подается через штуцер 15 в полость 20.Под давлением масла втулки 11 и 13 смещаются в осевом направлении до соприкосновения с торцами фланца 6 и крышки 5. Через осевые отверстия 21 во втулках 11 и 13 масло попадает в торцовые канавки 9 втулок.На каждую из втулок 11 и 13 действуют по два осевых усилия, образованные давлением масла; со стороны полости 19 или 20...

Номер патента: 503641

Опубликовано: 25.02.1976

Авторы: Белявцев, Гмыря, Магиденко, Фишер

МПК: B23B 29/32

Метки: станка, суппорт, токарно-револьверного

...поворота револьверной головки через зубчатые передачи суппорта с водилом-шестерней мальтийского механизма (на чертеже не показаны).На правом конце валика-шестерни 30 закреплена втулка 33, на которой закреплен кулачок 34, контактирующий с электрическим конечным выкпючатепем 35.Устройство отскока резца содержит кулачок 36, закрепленный на втулке 33, электрический конечный выключатель 37 и тормозную электромагнитную муфту 38 на валу червяка 21.Работа привода поворота револьверной головки происходит следующим образом. В крайнем правом положении суппорта ручным нажатием кнопки (на чертеже не показана) включается эдектродвигатепь 20, который через чеРвйк 21, червячное колесо 22, сцепленные зубчатые подумуфты 24 и 28, шестерни 29 и 30,...

Номер патента: 500906

Опубликовано: 30.01.1976

Авторы: Башлаев, Белявцев, Магиденко, Расин, Фишер, Шнер

МПК: B23B 21/00

Метки: головки, горизонтальной, осью, револьверной, револьверный, суппорт

...2 расположена тяненная с одной стороны с порравлического цилиндра 14, а с другой стороны с рычагом 15, который входит в паз венца 11. В венце 11 установлены два штифта 16, через которые рычаг 15 перемещает венец 11 влево вдоль оси,Ползушка 17 соединена с тягой 12 с помощью штифта 18, Шестерня 19 неподвижно закреплена на валу 2, а цилиндр 14 закреплен на каретке револьверного суппорта 1. На фланце 20 цилиндра 14 расположен узел барабана упоров 21, который на чертеже показан условно, Подвод масла в полости цилиндра 14 осуществляется через отверстия 22 и 23,Револьверный суппорт работает следующим образом.Для осуществления фиксации револьверной головки 3 масло через отверстие 23 подается в левую полость цилиндра 14. Поршень 13 вместе с...

Номер патента: 481400

Опубликовано: 25.08.1975

Авторы: Магиденко, Шабун

МПК: B23Q 5/06

Метки: гидравлическая, останова, последующего, реверса, револьверного, суппорта, точного

...5 с устройством 7 задержки времени и электромагнитом 11,В исходном положении все электромагниты обесточены. При включении насоснойстанции масло под давлением подается 5через распределитель 9 и магистраль 16в правую полость гидроцилиндра 2, фиксируя его в исходном левом положении. Левая полость гидроцилиндра соединена черезраспределитель 9, магистраль 18, распре- цделитель 12, магистраль 19 и дроссель15 со сливом,С поступлением команды на началоцикла включаются электромагниты 8 рас 1пределителя 9 и магнит 10 распределителя 12. Масло поступает от насосной станции через распределитель 9 по магистрали 17 в левую полость гидроцилиндра 2,При этом скорость быстрого подвода револьверного суппорта регулируется дросселем 13,В конце быстрого...

Номер патента: 423576

Опубликовано: 15.04.1974

Авторы: Бел, Ленинградское, Магиденко, Револьверных, Розина, Фишер, Шнер

МПК: B23B 21/00, B23Q 5/34

Метки: станка, токарно-револьверного, фартук

...В ГОЭой и 5 сл 1 ЧКОБО 1 ЦОЛ- м) ф 10 Й 49, которая )кссКО скрс 1 лсп а с 0 штурвалом 50 ручных попсресшых перемещспий поперечного суппорта.Па валу 51 сидят две зубчатыс цо,зузус)г. 42 И 52, За)ЫКяОщИЕ ЦЕПЬ МЕХсяццсЕС(РХ ПО 11 сэсчпь 1 х цс)сзсщспиЙ цопс 1 эсчпОО с"ццорт.Ацялогичцыс зз бчатыс полумуфты 43 и 53, Ззз(ЫКаЮЩИЕ ЦСПЬ МЕХсЯНИЧЕСКИХ ЦРОДОЛЬПЫХ ПЕРЕМЕЩСЦИй ПОПЕРЕЧНОГО СУППОРтс., Пакодтся па Валу 04.На вялз Оо устяповлсц кулачок 56 упрявлсцпя, в пазу которого находится следчщиц ро лик 57 рычага 58. На другом конце рычага 58 рс;сш)ложсцы сухари 59, в)одящце в паз втул кц 60, сид 51 цсЙ ня 32 лу 61,Вцутри этого вала б проходит толкятель 62, ксстко сослпнеппьш с помоцью пальца 63 с втулкой 60. На конце толкятеля 62 сидит к лячков...

Номер патента: 395233

Опубликовано: 01.01.1973

Авторы: Иванов, Магиденко

МПК: B23B 29/32, B23Q 16/08

Метки: механизм, поворотных, устройств, фиксации

...головки 10 штифтом 19.Работа механизма фиксации происходит следующим образом.Механизм управлеция (на чертеже це показан) посредством рычага 9 удерживает фиксатор 1 выведенным из фиксатор ного гнезда 3, а фиксатор 1, находясь в правом крайнем положении удерживает предварительный фиксатор (рычаг 16) выведенным цз паза диска 18 и повернутым вокруг осц 15 в крайнее положение против часовой стрелки.Револьверная головка 11 приводится во вращение от привода через венец 4. При положении револьверной головки, близком к положению фиксации, механизм управления освобождает рычаг 9 и дает возможность пружине 5 начать перемещение основного фиксатора 1 к револьверной головке. Перемещаясь, основной фиксатор 1, через хвостовик 13 и сухарь...

Номер патента: 327969

Опубликовано: 01.01.1972

Авторы: Грин, Ленинградское, Магиденко, Револьверных, Розина

МПК: B23Q 16/00

Метки: движения, механизм, органа, останове, отключения, рабочего, станка

...установлены на игольчатых подшипниках 16 на осях 17, причем оси жестко закреплены штифтами 18 на валу в радиальном направлении.К тяге 13 жестко крепится управляющий штырь 19, проходящий через сквозное отверстие вала, Рычаг 20, имеющий возможность проворота относительно оси 21, через подпятник 22 упирается в шарик 23, завальцованный в отверстие на торце штыря 19, и своим вторым концом через винт 24 препятствует перемещению скалки 25 с флажком 26 и пружиной 27, тем самым не давая флажку нажать на конечный выключатель 28.На ходовом валу 29 механизма подачи находятся шестерни 30, 31 и 32 для передачи крутящего момента блоку шестерен 33, сидящему на шлицах втулки 3,Шестерни 34 и 35 механизма подачи служат для передачи крутящего момента с...
