Устройство для определения характеристической функции

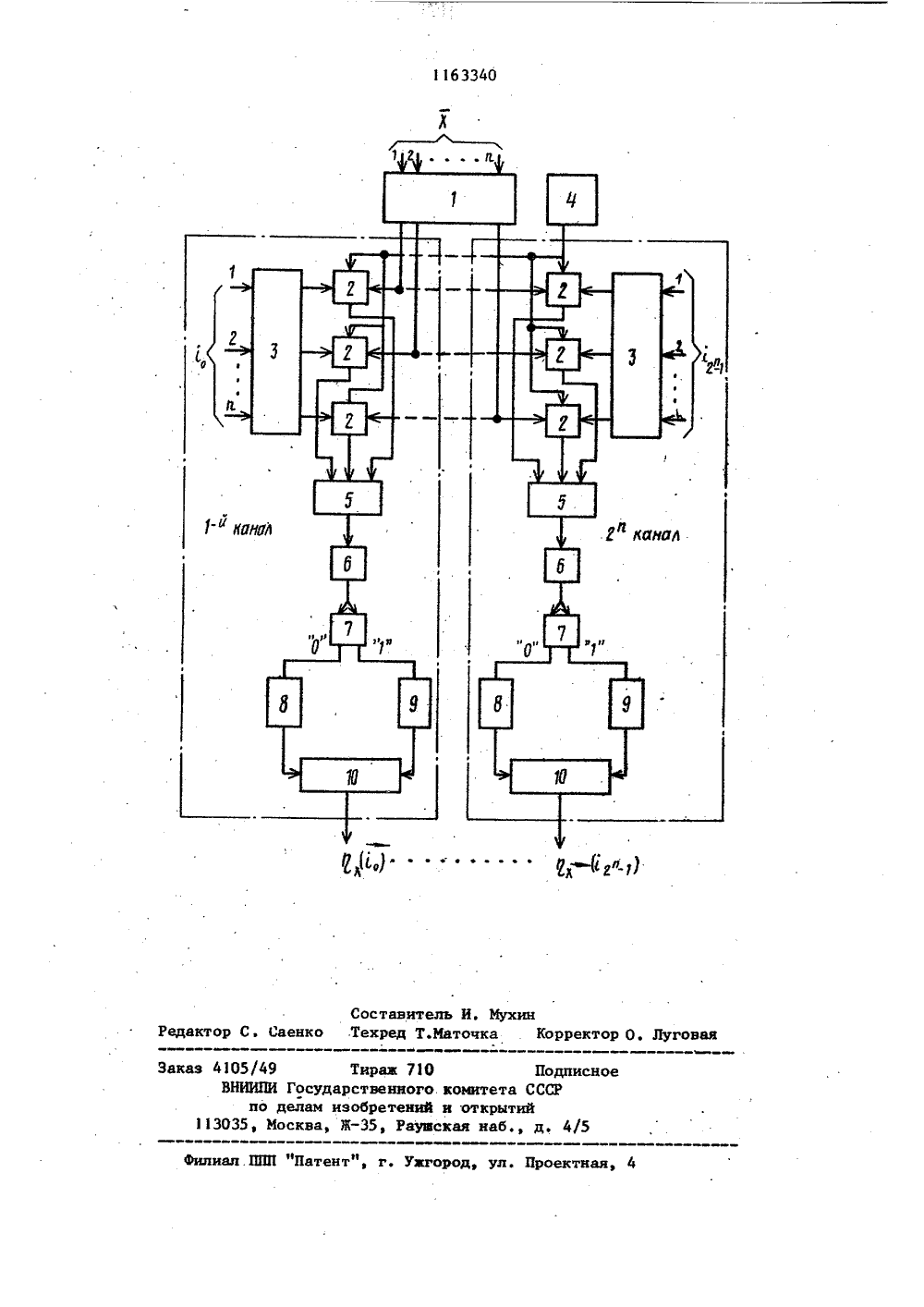

СОЮЗ СООЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУЬЛИН 9) (1 34 Об С 7/ госьддРстюнный ноПО ДЕЛАМ ИЗОБРЕТЕНИИ МИТЕТ СССР ОТНР 1.1 ТИЙ ИСАНИЕ ИЗОБРЕТЕНИ ТОРСНОМУ ЛЬСТВУ очный политех ее л ел(56) Мирский Г. Я. Аппаратурное определение характеристик случайных процессов. М., "Энергия"И., 1972с. 300, 301.Левин Б. Р, Теоретические основы статистической радиотехники, к. 1, М., "Советское радио", 1969, с. 135 136.Авторское свидетельство СССР Ф 983725, кл, С 06 С 7/52, 1981. (54) (57) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИЧЕСКОЙ ФУНКЦИИ, содер-. жащ генератор, блоки умножения, о т и ч а ю щ е е с я тем, что, с ц ью повышения быстродействия путем сокращения числа вычислительных операций, в него введены блок памяти и (2"-1) каналов, каждый из которых состоит иэ и блоков умножения, сумматора, преобразователя амплитуда - число импульсов, триггера, первого и второго блокинг-генераторов, реверсивногосчетчика, блока памяти, управляющие входы блоков умножения (2 -1)иканалов объединены и подключены квыходу генератора,-й выход блока памяти-го канала 1 1 =1-и;1=1-(2"-1 Д подключен к первому входу1 -го блока умножения этого канала,второй вход 1 -го блока умноженияподключен к 1 -му выходу блока памяти, выход 1 -го блока умножения1-го канала соединен с одноименнымвходом сумматора-го канала,выход которого подключен к входупреобразователя амплитуда - числоФимпульсов 1 -го канала, выход которого соединен со счетным входомтриггера 1 -го канала, инверсныйи прямой выходы которого подключенысоответственно к входам первогои второго блокинг-генераторов данного канала, выход первого бпокинггенератора соединен с суммирующимвходом реверсивного счетчика-гоканала, вычитающий вход которогоподключен к выходу второго блокинггенератора, выход реверсивного счетчика-го канала является-мнаходом устройства,1163340 55 Изобретение относится к измерительной технике и может быть использовано для статистического анализа в системах передачи данных., цифровых следящих системах, в области распознавания двоичных образов и во многих смежных областях, в которых случайные процессы представлены в виде двоична-числового вектора.Цель изобретения - повышение быстродействия путем сокращения числа вычислительных операций.На чертеже представлена блок-схема предлагаемого устройства для определения характеристической функции,Устройство содержит блок 1 памяти двоично-числового вектора Х входных Данных 1, блоки 2 умножения, состоящие из и перемножителей, и блока 3 памяти (двоичного кода параметра Функции Уолша) в каждом из (2 -1) каналов, генератор 4 (эталонной частоты) и, кроме того, в каждом иэ каналов - сумматор 5, преобразователь 6 амплитуды в число импульсов, триггер (четности) 7, два ждущих блокинг-генератора 8 и 9 и реверсивный счетчик 10.Блок 1 памяти входных данных содержит п-входов, по количеству сос тавляющих вектора Х соответственно и выходов, причем каждый иэ выходов соединен с одним из входов блока (перемножителя) 2 в каждом из (2"-1) . каналов, вторые входы каждого пере- З 5 множителя в канале соединены с соответствующими выходами блока 3 памяти параметра функции Уолша каждого канала, имеющего также п разрядов, третьи входы всех перемножителей подключены 40 к выходу генератора 4 эталонной частоты, а выходы перемножителей в каждом канале. соединены с и входами сумматора 5 . Выход сумматора подключен и входу преобразователя амплиту ды в число импульсов, а его выход соединен со счетным входом триггера 7, Единичный и нулевой выходы триггера соединены с соответствующими входами двух ждущих блокинг-генера торов 8 и 9, выходы которых подключе-, ны соответственно к прямому и инверсному входам реверсивного счетчика 10. Устройство работает следующимобразом. В блок 1 памяти входных данныхзаписывается и-разрядное двоичное число, которое хранится там в зависимости от темпа поступления информации. Каждый разряд двоичного числа с определенной вероятностью может принимать значения "1" или "0".В блоки 3 памяти параметров функций Уолша в каждом из каналов, записываются в двоичном коде и- разрядные числа, соответствующие частоте определения Функции Уолша. Например, для функции Уолша в четвертом канале, имеющей четыре знака на интервале определения, и-разрядное число, записанное в память, равно 100. Группы канальных перемножителей 2 осуществляют поразрядное перемножение двух и-разрядных двоичных чисел с помощью генератора 4 эталонной частоты, роль которого состоит в повышении точности операции умножения и одновременно надежности результатов от возможных помех благодаря введению импульсов высокой частоты. В результате перемножения двух двоичных чисел появляется новое кодово-импульсное число на входах сумматора 5, которое затем поразрядно суммируется, и в результате навыходе сумматора 5 образуется импульс определенной амплитуда, Преобразователь 6 амплитуды в число импульсов предназначен для пересчета амплитуды импульса на выходе сумматора в последовательность стандартных импульсов, количество которых пропорционально амплитуде. Эти импульсы затем подсчитываются триггеромчетности. В случае, если количество импульсов четное, на нулевом выходе триггера появляется потенциал, которыйзапускает ждущий блокинг-генератор 8,с выхода которого сформированный имимпульс поступает на реверсивныйсчетчик 10 через его прямой вход.Однако, когда количество импульсовнечетное, срабатывает блокинг-генератор 9 и сформированный им импульспоступает через инверсный вход нареверсивный счетчик 1 О,На выходах реверсивных счетчиков 10 каждого канала в результате усреднения образуется оценка векторной характеристической функции.Зака Пате г, Ужгород, уд. Проек 4105/49 Тираж 710 ВНИИПИ Государственного кпо делам изобретений и 3035, Москва, Ж, Раущск Подписноета СССРрытийеб в д. 4/5
