Номер патента: 661932

Опубликовано: 27.08.2005

Авторы: Герман, Потапов, Соборов, Степанов, Филатов

МПК: G01C 19/00

Метки: гироскопом

Устройство для управления гироскопом, содержащее масштабный усилитель постоянного тока, выполненный по схеме стабилизатора тока на операционном усилителе, нагрузкой которого является обмотка датчика момента гироскопа, источник опорных напряжений, два ключа, соединяющие выходы источника опорных напряжений с входом масштабного усилителя, и формирователь длительности импульсов входной частоты, отличающееся тем, что, с целью повышения точности управления путем уменьшения вредного влияния остаточного напряжения усилителя, в устройство введены два логических элемента "И", соединяющих выход формирователя длительности импульсов с управляющими входами ключей, блок переключения,...

Номер патента: 1126098

Опубликовано: 27.07.2005

Авторы: Линко, Оранский, Соборов

МПК: G01R 33/02

Метки: магнитометр, феррозондовый, цифровой

Цифровой феррозондовый магнитометр, содержащий последовательно соединенные генератор, феррозонд с компенсационной обмоткой, усилитель и аналого-цифровой преобразователь, цифровой избирательный фильтр, сумматор, источник компенсирующего поля, состоящий из последовательно соединенных реверсивного счетчика и цифро-аналогового преобразователя, аналоговый выход которого соединен с компенсационной обмоткой феррозонда, а цифровой вход с первым входом сумматора, второй вход которого соединен с выходом цифрового избирательного фильтра, дискриминатор знака, вход которого соединен с выходом усилителя, а выход с первым входом реверсивного счетчика, второй вход которого соединен с выходом порогового...

Номер патента: 1021257

Опубликовано: 27.07.2005

Авторы: Гольденберг, Соборов, Схоменко

МПК: G01R 33/02

Метки: магнитометр, феррозондовый

Феррозондовый магнитометр, содержащий последовательно соединенные феррозондовый сравнивающий блок, аналоговый интегратор, к точке суммирования которого подключен резистор, и блок сброса, а также реверсивный счетчик, выход которого соединен с первым входом блока управления и измерения и входом преобразователя кода в постоянный ток, выход которого соединен с компенсационной обмоткой феррозондового сравнивающего блока, обмотка возбуждения которого подключена к первому выходу генератора, причем блок сброса состоит из последовательно соединенных порогового элемента, первый вход которого соединен с выходом аналогового интегратора, формирователя импульсов, первый вход которого соединен с...

Номер патента: 1148466

Опубликовано: 27.07.2005

Авторы: Гольденберг, Подзолкин, Соборов, Схоменко

МПК: G01R 33/02

Метки: магнитометр, феррозондовый

Феррозондовый магнитометр, содержащий последовательно соединенные феррозондовый сравнивающий блок, аналоговый интегратор, первый пороговый элемент, формирователь импульсов, элемент ИЛИ, реверсивный счетчик, преобразователь кода в постоянный ток, выход которого соединен с компенсационной обмоткой феррозондового сравнивающего блока, обмотка возбуждения которого подключена к первому выходу генератора, второй выход которого соединен с первым входом элемента И, выход которого соединен со вторым входом элемента ИЛИ, блок измерения, первый вход которого подключен к выходу реверсивного счетчика, и второй пороговый элемент, вход которого соединен с выходом феррозондового сравнивающего блока,...

Номер патента: 1130160

Опубликовано: 27.07.2005

Авторы: Бугай, Грачева, Соборов, Схоменко, Хиврина

МПК: H03M 5/22

Метки: амплитуды, синусоидального, частоту

Преобразователь амплитуды синусоидального напряжения в частоту, содержащий фазокорректирующую цепь и формирователь опорных напряжений, входы которых соединены между собой и являются входом устройства, выход фазокорректирующей цепи соединен с первым входом интегратора, второй вход которого соединен с выходом ключа, а выход - с первым входом блока сравнения, первый вход которого соединен с выходом интегратора, а второй вход соединен с прямым выходом формирователя опорных напряжений, отличающийся тем, что, с целью расширения функциональных возможностей, в него введены дополнительный блок сравнения, элемент 2И-ИЛИ, элемент И-НЕ и два элемента И, первый вход дополнительного блока сравнения...

Номер патента: 1128791

Опубликовано: 27.07.2005

Авторы: Соборов, Схоменко, Хиврина

МПК: G01R 33/02

Метки: магнитометр, феррозондовый, цифровой

Цифровой феррозондовый магнитометр, содержащий последовательно соединенные феррозондовый сравнивающий блок, преобразователь напряжения в частоту, реверсивный счетчик, преобразователь кода в постоянный ток, при этом преобразователь напряжения в частоту выполнен в виде аналогового интегратора, первый вход которого соединен с выходом феррозондового сравнивающего блока, и блок сброса, вход которого соединен с выходом аналогового интегратора, а выход - со входом реверсивного счетчика и вторым входом аналогового интегратора, отличающийся тем, что, с целью повышения точности измерения, дополнительно введены масштабный преобразователь и сумматор, первый вход которого соединен с выходом...

Номер патента: 1289215

Опубликовано: 20.07.2005

Авторы: Глазов, Гольденберг, Грачева, Линко, Подзолкин, Соборов, Схоменко

МПК: G01R 33/02

Метки: магнитных, полей

Устройство для измерения магнитных полей, содержащее три измерительных канала, каждый из которых выполнен в виде последовательно соединенных феррозондового сравнивающего блока с обмоткой компенсации, цифрового интегратора и преобразователя кода в ток, выход которого подключен к обмотке компенсации феррозондового сравнивающего блока, а также эталонный источник тока и вычислитель, отличающееся тем, что, с целью повышения точности, в него введены управляемый коммутатор, датчик температуры, датчик углового положения объекта в пространстве и управляемый пороговый блок, при этом выходы датчика температуры и датчика углового положения объекта в пространстве подключены к первому и второму входам...

Номер патента: 1500101

Опубликовано: 20.07.2005

Автор: Соборов

МПК: G01R 33/02

Метки: магнитных, полей

1. Устройство измерения магнитных полей, содержащее блок ферромодуляционных преобразователей с тремя ортогонально ориентированными феррозондами и термодатчиком, причем выходы феррозондов соединены с соответствующими входами первого коммутатора, выход которого соединен с входом аналогового преобразователя, а управляющий вход - с первым выходом блока управления и регистрации, второй выход которого соединен с компенсационными обмотками каждого из феррозондов, отличающееся тем, что, с целью повышения точности измерений, в него введены второй коммутатор и источник опорного напряжения, причем входы второго коммутатора, с первого по пятый, соединены соответственно с общей шиной, вторым выходом...

Номер патента: 1369521

Опубликовано: 20.07.2005

Автор: Соборов

МПК: G01R 33/02

Метки: магнитометр, феррозондовый, цифровой

Цифровой феррозондовый магнитометр, содержащий последовательно соединенные феррозонд, полосовой усилитель, фазочувствительный детектор, последовательно соединенные дискретный интегратор и пороговый блок, последовательно соединенные реверсивный счетчик и преобразователь кода в ток, выход которого соединен с обмоткой компенсации феррозонда, обмотка возбуждения которого соединена с первым выходом генератора, второй выход которого соединен с входом управления фазочувствительного детектора, выход реверсивного счетчика соединен с первым входом регистратора, второй вход которого соединен с выходом триггера, отличающийся тем, что, с целью повышения помехозащищенности, в него введены элемент...

Номер патента: 1321242

Опубликовано: 10.08.1998

Автор: Соборов

МПК: G01R 33/02

Метки: магнитных, полей

Устройство для измерения магнитных полей, содержащее цифровой вычислительный блок, стабилизатор тока, коммутатор, последовательно соединенные феррозондовый сравнивающий блок с феррозондовым датчиком, цифровой интегратор и преобразователь кода в постоянный ток, выход которого подключен к компенсационной обмотке феррозондового датчика феррозондового сравнивающего блока, первый и второй выходы цифрового интегратора подключены к входам цифрового вычислителя, а выход коммутатора подключен к контрольной обмотке феррозондового датчика феррозондового сравнивающего блока, отличающееся тем, что, с целью повышения достоверности измерений, в него дополнительно введены триггер и элемент задержки, причем первый и второй выходы стабилизатора тока...

Номер патента: 1318069

Опубликовано: 10.08.1998

Автор: Соборов

МПК: G01R 33/02

Метки: магнитометр, следящим, уравновешиванием, феррозондовый, цифровой

Цифровой феррозондовый магнитометр со следящим уравновешиванием, содержащий феррозондовый блок сравнения, генератор, два цифроаналоговых следящих преобразователя, включающих два реверсивных счетчика, комбинационный сумматор и регистратор, причем первый и второй выходы генератора соединены соответственно с обмоткой возбуждения феррозонда и входом управления фазочувствительного демодулятора феррозондового блока сравнения, первый выход которого соединен со входом блокировки первого реверсивного счетчика, а второй - со входом управления направлением счета первого и второго реверсивных счетчиков, входы синхронизации которых подключены соответственно к третьему и четвертому выходам генератора, причем цифровые выходы первого и второго...

Номер патента: 1683669

Опубликовано: 15.10.1991

Авторы: Агафонов, Панков, Соборов, Чижов

МПК: A61B 3/00, A61B 5/026

Метки: глазного, дна, исследования, кровоснабжения, степени

...фронту выходного импульса формирователя 16 импульса (фиг.2 а), срабатывающем, например, при нажатии кнопки "Пуск", схемы 12 и 12 компенсации нэ время действия этого импульса запоминают состояние сигналов на их входах и начинают формировать разностный . сигнал относительно запомненного значе- . ния, соответствующего суммарному значению светового фонда на входах датчиков 6 и 11, После чего через время т 1, определяемое элементом 15 задержки, на выходе формирователя 8 появляется световой импульс (фиг.2 б), спектральный состав которого содержит составляющие с длинами волн в диапазонах А 1 =670 нм и А 2 =540 нм,.При этом на выходе оптического смесителя 9 световой поток от источника 1 света (Фпдис) суммируется со световым потоком светового...

Номер патента: 1612132

Опубликовано: 07.12.1990

Автор: Соборов

МПК: F16C 23/00

Метки: подшипник, скольжения, сферический

...трущихся деталей уменьшение указанного угла ниже 90 п, при прочих равных условиях,приводит к резкому возрастанию удельного давления, повьппенному износуи к снижению несущей способности идолговечности увеличение угла свьппе120 - к образованию ненагружейныхзон в начале и конце угла охвата и,следовательно, к ограничению несущей способности подшипника,В конструкции при пружинно-упругом деформировании вкладыша этот уголможет быть принят в пределах 90 -150 , При выборе указанного угла следует учитывать, что с его увеличениемвозрастание жесткости вкладьппа происходит с большей интенсивностью, чемнесущая способность подшипника, поэтому можно рекомендовать средниезначения угла охвата из указанныхпределов.Н 1 есткость вкладыша может...

Номер патента: 1557074

Опубликовано: 15.04.1990

Авторы: Дорощук, Соборов

МПК: B66C 9/08

Метки: колесо, крана, ходовое

...101 Изобретение относится к подъемнотранспортному машиностроению и касается конструирования ходовых колес сребордами,Целью изобретения является повышение срока службы колес путем оптимизации распределения смазки по высоте реборд,На чертеже изображено предлагаемое 1.0колесо, общий вид,Ходовое колесо содержит ступицу 1, диск 2, обод 3 с ребордами 4, с внутренней стороны которых :меются кольцевые канавки 5, заполненные твердой смазкой б, например на основе порошка коллоидного графита или дисульфида молибдена с эпоксидным клеем в качестве связующего, 20Устройство работает следующим образом.При движении крана как с перекосом колес, так и беэ него возникает силовое взаимодействие реборд 4 колеса с боковыми поверхностями головок...

Номер патента: 1548543

Опубликовано: 07.03.1990

Авторы: Даныло, Дорошук, Соборов

МПК: F16C 11/06

Метки: подшипник, скольжения, сферический

...так, чтобы образовавшиеся между втулкой 2 и элементами 5 за. зоры для выхода смазочного материала были ориентированы в стороны скосов 4 на элементах 3, после чего втулка 2 поворачивается в рабочее положение (фиг. 2), На трущиеся поверхности элементов 3 и втулки 2 перед их уста. новкой в наружное кольцо 1 наносится слой того же смазочного материала, который заложен в полости элементов 5. Дополнительного крепления элементы 5 не требуют, так как их длина по дуге окружности в экваториальной плоскости больше, чем по торцам в параллельных ей плоскостях, и фиксация осуществляется за счет несущих элементов 3. Элементы 3 и 5 вкладыша плотно прилегают друг к другу и установлены по отношению к направлению внешней нагрузки так, что линия ее...

Номер патента: 1499292

Опубликовано: 07.08.1989

Авторы: Линко, Соборов

МПК: G01R 33/02

Метки: магнитных, полей

...В счетчике4 в процессе двоичного счета идет процесс периодического накопления им-,пульсов и обнуление счетчика 4 в мо-.менты переполнения, в результате чего формируется выходной код Б счетчика (фиг.2) в виде периодическойлинейно нарастающей функции, содержащей на временном интервале Т- число кодовых комбинаций, равное1Е2, где и - число разрядов счетчика 2 44. Каждому значению кода В соответствует адрес ячейки 113 У 6, в которой записан и хранится цифровой эквивалент соответствующей точки функции переменного тока 1 у(й), который считывается кодом Б, и подается на вход ЦА 11 7 в виде кода Вп. С помощью ЦАП 7 осуществляется линейное преобразование кода Нп в ток и усиление по мощности.Под действием внешнео измеряемого поля в процессе...

Номер патента: 1114997

Опубликовано: 23.09.1984

Авторы: Гольденберг, Соборов, Схоменко

МПК: G01R 33/02

Метки: магнитометр, феррозондовый, цифровой

...соединенных первого реверсивного счетчика, вход разрешения счета которого соединен с выходом порогового зле 1 мента, и цифроаналоговый преобразова- З 0 тель, выход которого соединен с компенсационной обмоткой феррозонда, авыход первого реверсивного счетчика соединен с первым входом цифрового вычислителя, введены второй реверсив-З 5 ный счетчик и преобразователь амплитудных значений напряжения в частоту следования импульсов, состоящий иэ последовательно соединенных аналогового интегратора и блока сравнения, 40 вторые входы которого соединены соответственно с вторым и третьим выходами генератора, а первый и второй выходы - соответственно с входами сумми. рования и вычитания реверсивных счетчиков и входами начальной установки аналогового...

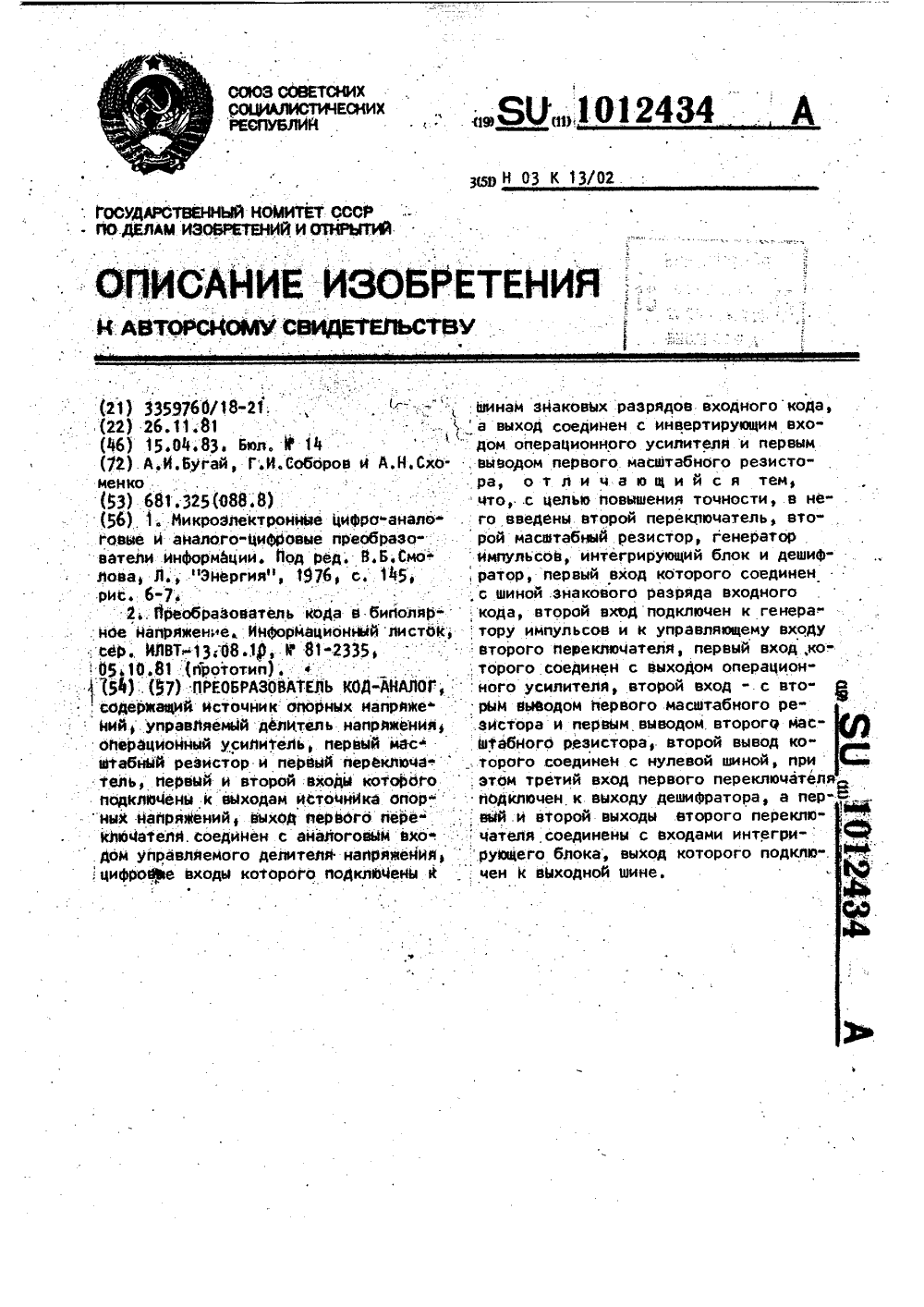

Номер патента: 1012434

Опубликовано: 15.04.1983

Авторы: Бугай, Соборов, Схоменко

МПК: H03K 13/02

Метки: код-аналог

...первого переключателя соединен с анаЛоговым 45 входом управляемого делителя напряжения, цифровые входы которого под- ключены к шинам знаковых разрядов вхоДного кода, а выход соединен с инвертирующим входом операционного усилителя и первым выводом первого масштабного резистора, введены второй переключатель, второй масштабный резистор, генератор импульсов, интегрирующий блок и дешифратор, пер" вый вход которого. соединен с шиной знакового разряда входного кода, второй вход подключен к генератору импульсов и к управляющему входу второго переключателя, первый входкоторого соединен с выходом операционного усилителя, второй вход свторым выводом первого масштабногорезистора и первым выводом второгомасштабного резистора, второй...

Номер патента: 932256

Опубликовано: 30.05.1982

Авторы: Бурштейн, Макаров, Скалевой, Смирнов, Соборов, Трофимов, Фокин, Щетинин

МПК: G01G 3/147

Метки: весах, периодических, помех, тензометрических, тензометрическое, фильтрацией, фильтрации, цифровой

...в числоимпульсный код с помощью источника7 пилообразного напряжения , фазочувствительной схемы 8 сравнения разнополярных напряжений, логического порогового элемента 9, один из входов которого связан с генератором 10 импульсов заполнения высокой частоты. Импульсы с выхода элемента 9 подаются на делитель 11 частоты, имеющий переменный коэффициент деления, устанавливаемый коммутатором 12 временных интервалов, который соединен по выходам с управляющими входами переключений делителя 11 частоты, связанного с реверсивным счетчиком 3 автокомпенсатора.Устройство работает следующим образом.Устройство работает в режиме воспроизведения входного сигнала ЦС) или цифровой Фильтрации помех, В первом случае делитель 11 частоты имеет коэффициент деления,...

Номер патента: 930176

Опубликовано: 23.05.1982

Авторы: Бугай, Линко, Соборов, Схоменко, Хиврина

МПК: G01R 33/02

Метки: магнитометр, феррозондовый

...компонент вектора ИПЗ.Благодаря высокой скорости вычислительного процесса, обеспечиваемого цифровым вычислителем 8, осуществляется непрерывный процесс измерения модуля вектора ИПЗ и выдача результата потребителям;Контроль исправности устройства за- зз ключается в периодической проверке величин коэффициентов К 4, К , К так , как отказ любого входящего узла йзме-. рительного канала 1, 2, 3 .вызывает изменение величины соответствующего коэффициента передачи.Контроль устройства осуществляется следующим образом.В цифровом вычисЛителе 8 формируются. тестовые эталонные сигналы в виде знакопеременных кодов М О,1, Йй 0,2, + й 0,3, подаваемые через управляемый преобразователь 9 кода в ток соответственно в обмотки 5 ферро-. зондовых сравнивающих...

Номер патента: 920594

Опубликовано: 15.04.1982

Авторы: Линко, Соборов, Схоменко

МПК: G01R 33/02

Метки: магнитометр, феррозондовый, цифровой

...междувыходом феррозондового сравнивающегоблока и входом блока управления, а куправляющему входу каждого из управляемых ключей подключен один выходзадатчика поля, другой выход которогоподключен к компенсационной обмотке,вход вычислительного блока связан свыходом блоков управления каналов,а управляющий выход - с входом управляемого задатчика поля,На чертеже представлена структурная схема устройства.Цифровой феррозондовый магнитометрсодержит три измерительных канала1-3Каждый канал состоит из феррозондового сравнивающего блока 4, включающего в себя ферроэонд с компенсационной обмоткой, управляемый ключ 5,блок 6 управления, преобразователь 7код-напряжение, а также общие длявсего магнитометра вычислительныйблок 8 и управляемый задатцик 9...

Номер патента: 881723

Опубликовано: 15.11.1981

Авторы: Потапов, Сивков, Соборов

МПК: G06F 3/04

Метки: аналоговой, ввода, информации

...кода в последовательный 6, преобразователь последовательного кода в параллельный 7 преобразователь код-напряжение 8, генератор эталонной частоты 9,23 4первый, второй, третий и четвертыйпереключатели 10-13, вычислитель 14и вычитатель 15.Устройство работает следующим об"разом,В режиме контроля все переключатели 1 О"13 находятся в положении, показанном на чертеже. Таким образом образуется замкнутый контроль с внешним входным воздействием в виде эталонной частоты Гф генератора 9, из которой в вычитателе 15 вычитается выходная частота преобразователя 1. Импульсы разности этих частот поступают с выхо" да вычитателя 15 на счетчик 2, где накапливаются в виде кода Й. Затем выходной сигнал счетчика 2 последова-, ,тельно, проходя через...

Номер патента: 881660

Опубликовано: 15.11.1981

Авторы: Соборов, Схоменко

МПК: G05B 11/14

Метки: аналого-цифровая, следящая

...блок-схема аналого-цифровой следящей системы,Устройство содержит аналоговый блоксравнения 1, формирователь импульсов 2,цифровой интегратор 3, первый цифро-аналоговый преобразователь 4, цифровое вычислительное устройство 5, первый, второй и третий инвертируюшие переключатели 6 и 7 и 8, второй цифро-аналоговыйпреобразователь 9, ключ 10.В данном устройстве идеальным преобразователем, в котором полностью отсутствует аддитивная погрешность, являетсяцифровой интегратор 3, в качестве которого могут быть использованы реверсивный счетчик, цифровой вычислитель илицифро-частотный интегратор, в которомвходные импульсы, накапливаясь, преобразуются в код, а затем в частоту (вэтом случае преобразователь цепи обратной связи должен преобразовывать...

Номер патента: 711681

Опубликовано: 25.01.1980

Авторы: Герман, Соборов

МПК: H03K 13/20

Метки: импульсов, следования, частоту

...переключения 12 выход сравнивающегоустройства 9 подключен ко входу формирователя импульсов обратной связи 13, выход сравнивающего устройства 10 - ко входу формиро.вателя,импульсов обратной связи 14,По достижении выходным напряжением интегратора 1 порогового уровня сравнивающегоустройства последнее срабатывает и на вход интегратора 1 поступает импульс обратной связи, после чего весь процесс повторяется. Часто. та Х, срабатываний сравнивающего устройствав первом режиме имеет отклонение 1 о от11681 4 5 10 15 20 55 25 ЗО 35 ао 45 Я расчетного значения Ц, вызванное дрейфом нуля усилителя 2:ф = тр го (1)Во втором режиме с помощью блока переключения 8 входная цепь устройства подключена к инвертирующему входу усилителя 2, а с помощью...

Номер патента: 708341

Опубликовано: 05.01.1980

Авторы: Герман, Голубев, Мархасин, Потапов, Соборов, Степанов

МПК: G06F 3/04

Метки: аналоговых, ввода, величин, вычислительную, машину, цифровую

...5первый 17, второй 18 и третий 19 входы, первый 20, второй 21, третий 22 ичетвертый 23 выходы.Работа устройства происходит следующим образом,Тестовая проверка и выработка сигнала "исправность" на выходе 23 проис-,ходит в двух режимах. В первом режимев течение времени 6 переключательныеэлементы 8, 9, 10 соединяют входы преобразователей 1, 4, 6 с выходами соот-.ветственно преобразователя 7, генератора 16 и преобразователя 5. С помощьюключей 11, 12 выходы преобразователя3 и генератора 15 отсоединены от бло Ока 13 сравнения. При этом эталонноенапряжение с выхода генератора 16 эталонного напряжения поступает на преобразователь 4, на выходе которого образуется параллельный код55Н 4=0 э Кгде К - коэффициент передачи пре 4,образователя 4,. 41...

Номер патента: 652705

Опубликовано: 15.03.1979

Авторы: Герман, Соборов

МПК: H03K 13/20

Метки: напряжения-частота

...преобразователя.Работа преобразователя происходит в двух режимах.В первбм режиме происходит запоминание смещения нуля характеристикипреобразователя и формирование соответствующего ему частотного эквивалента, во втором режиме - преобразование входного напряжения и коррекция характеристики преобразователем.Частотный эквивалент, равныйвеличине смещения нуля характеристики преобразователя, формируется изимпульсов стабильной частоты РсПервый режим начинается с моментаподачи импульса Пуск" на первыйвход преобразователя код-частота-код 45и установки в.единичное:"остояниетриггера 15. Появившийся на выходетриггера потенциал подается на входуправления двухпозиционного ключа б,и первые входы элементов И 7 и 8,при этом происходит подключение вхо-...

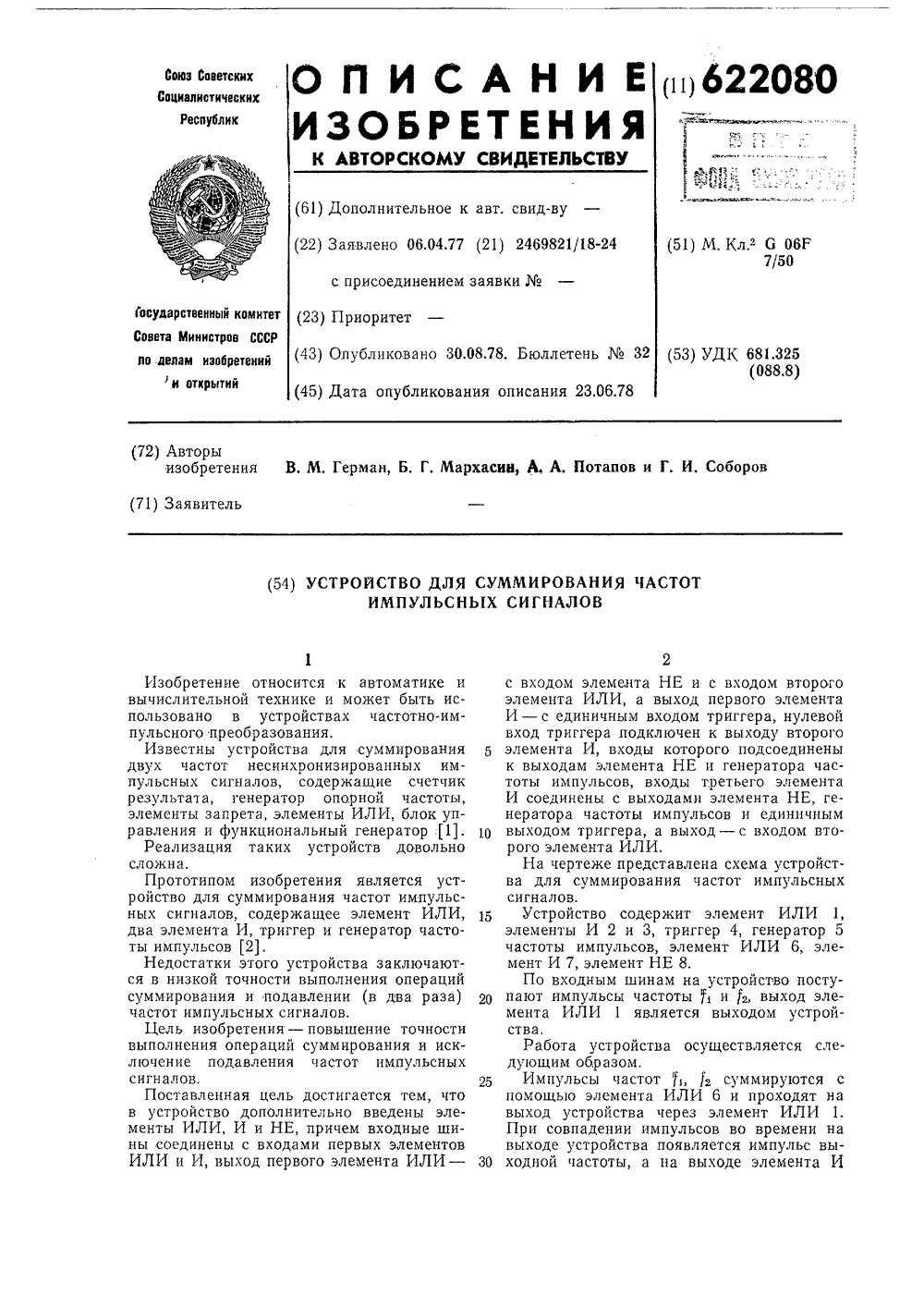

Номер патента: 622080

Опубликовано: 30.08.1978

Авторы: Герман, Мархасин, Потапов, Соборов

МПК: G06F 7/50

Метки: импульсных, сигналов, суммирования, частот

...времени на выходе устройства появляется импульс выходной частоты, а на выходе элемента Иедактор И, Грузова аказ 1465/7 Изд. Мо 572 Т НПО Государственного комитета Сове по делам изобретений и о 113035, Москва, Ж, Раушскаираж 799а Министров СССРкрытийя наб., д, 4/5 одписно ппография, пр, Сапунова, 2 2 - импульс совпадения, который поступает на единичньй вход триггера 4, устанавливая его в единичное состояние. Тем самым разрешается прохождение импульса выходной частоты в генератора 5, появившегося после импульса совпадения, через элемент И 7 на вход элемента ИЛИ 1.Этот же импульс выходной частоты генератора 5, поступающий через элемент И 3 на нулевой вход триггера 4, устанавливает его в нулевое состояние, тем самым осуществляя запрет...

Номер патента: 571873

Опубликовано: 05.09.1977

Авторы: Герман, Оранский, Потапов, Соборов, Филатов, Якунин

МПК: H03F 3/343

Метки: интегрирующий, операционный, усилитель

...ключ соединенс выходом первого дифференциальногоусилителя и через четвертый ключ - собщей шиной, причем выход второго дифференциального усилителя через интегрирующий конденсатор соединен с общейточкой входного резистора и первогоключа 21.Недостаток данного усилителя -большой дрейф нуля.Цель изобретения - уменьшение дрейфануля - достигается тем, что в интег"рируюищй усилитель, содержащий первыйдифФеренциальный усилитель, один входкоторого через ключ соединен со входным резистором и через второй ключ" режимах.ключи 5, 8,работает,о общей шиной; второй дифференциальный усилитель, один вход которогоерез третий ключ соедийен с выходомтервого дифференциального усилителя5 и через четвертый ключ - с общей шиной,прячем выход второго...

Номер патента: 494621

Опубликовано: 05.12.1975

Авторы: Копытчук, Рассохин, Скалевой, Соборов

МПК: G01G 23/16

Метки: весовым, дозатором, многокомпонентным, прибор, цифровой

...элемента уставки перегруза 17. На второй вход элемента 17 подается напряжение аварийного перегруза, а его выход управляет отключением питателей 18 расходных бункеров 2,Работает прибор следующим образом.Перед набором нового компонента блок управления 11 сбрасывает основной реверсивный счетчик 6 в нуль, закрывает вентиль 8 и открывает вентиль 9. Сигнал разбаланса тензодатчиков через нуль-орган 5 устанавливает дополнительный реверсивный счетчик 7 на сложение, Через открытый вентиль 9 в счетчик 7 импульсы поступают до тех пор, пока выходное напряжение декодирующего преобразователя 15 не установит на нуль сигнал разбаланса тензодатчиков 3. При балансе входной цепи ЛУ = 0 нуль-орган 5 периодически переводит реверсивный счетчик 7 на...
