G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 383043

Опубликовано: 01.01.1973

Автор: Серебринский

МПК: G01N 1/00, G06F 17/10

Метки: автоматов, конечных, моделирования

...следующего за , будет подан на регистр аргументов 7 и дешифрирован с помощью дешифратора аргументов 9, В результате на одном из выходов дешифратора аргументов 9 появляется разрешающий потенциал, который, воздейст 5 10 15 20 25 30 35 40 вуя на коммутатор 20, произведет выбор аргумента на регистре набора аргументов 21 или регистра состояний 18, Это значение аргумента подается на один из входов сумматора по модулю два 19, на второй вход которого подается значение аргумента из специального разряда блока памяти. Если окажется, что значение аргумента в специальном разряде блока памяти 1 и его значение на выходе коммутатора 20 будут одинаковы, то будет выдана 1 на выходе а сумматора по модулю два 19. Если же значения аргументов на входе...

Номер патента: 383044

Опубликовано: 01.01.1973

Авторы: Плт, Чернов

МПК: G06F 7/52

Метки: последовательного, умножения

...с выходом крайнего разряда регистра множителя (старшего или младшего, в зависимости от принятого варианта выполнения операции 30 умножения, начиная со старших илп младших3разрядов множителя). Каждый блок формирования сигнала произведения одноразрядных цифр имеет два выхода: выход сигнала старшего разряда произведения и выход сигнала младшего разряда. Если представить эти блоки размещенными в один ряд, причем их последовательность совпадает с последовательностью разрядов регистра множимого (учитывая соединение с блоками переключения выходов разрядов регистра множимого) и выход сигнала старшего, разряда произведения размещен со стороны, обращенной к старшим разрядам результата, то все выходы блоков формирования сигнала...

Номер патента: 383045

Опубликовано: 01.01.1973

Авторы: Бурченко, Диденко, Карнаух, Конарев, Шандрин

МПК: G06F 7/44

Метки: двух, сигналов, умножитель, частотных

...образом. теля 2 временного интервала на время, пропорциональное,периоду одной из умножаемых частот (в данном случае 11), Длительность сформированного интервала времени состав 1ляет КТ, где Т= -- период сигнала частоЛты К - выбранное число периодов Т, определяющее точность и быстродействие устройства.0 При поступлении на управляющий входключа 1 сигнала с блока 2 частоты , проходит на вход счетчика 3 и заполняет его в течение времени КТ. При этом число, записанное в счетчике 3, составляет Уз=КТ.5 Другой сигнал умножаемой частоты 12 постоянно поступает на вход счетчика 4.Выходы разрядов счетчиков 3 и 4 подключены ко входам блока 1 5 сравнения, который при равенстве кодов счетчиков вырабатывает 20 импульс, запускающий формирователь 2...

Номер патента: 383046

Опубликовано: 01.01.1973

Авторы: Шапиро, Шендерович

МПК: G06F 9/00

Метки: ьиеоиюзная

...блоков 6, 7 и 8 счетчиков, Счетные входы счетчиков 9 - 12 соединены с соответствующими цепями управления четырьмя щаговыми двигателями, Вместо таких соединений счетные входы счетчиков 9 - 12 могут быть подключены к выходам специальных датчиков, которые обеспечивают выдачу импульсов при вращении двигателей.Независимо от подсоединения входов счетчиков 9 - 12 в ходе отработки требуемых перемещений эти счетчики подсчитывают число импульсов, поступающих на их входы. Аналогично с блоком 6 счетчиков работают блоки 7 и 8.Если переполнение счетчика наступает раньше прекращения подачи импульсов на его вход, то по сигналу,переполнения, поступающему на соответствующий вход устройства 13 прерывания, процессор осуществляет сложение...

Номер патента: 383047

Опубликовано: 01.01.1973

МПК: G06F 9/00

Метки: вычислительной, каналов, переключения, системы, устройствю

...выдаются через схемы И 17, 18 и 19 на схему сравнения 20, При совпадении кодов результатов во всех разрядах схема сравнения вырабатывает сигналы сравнения, которые через сборку 21 и соответствующие схемы И 22, 23 и 24 фиксируются в триггерах 10, 11 и 12 мажоритарного блока.Если совпадают хотя бы два из трех результатов на выходе элементов ИЛИ 25, 26 и 27 блока анализа вырабатываются сигналы исправности, а на,выходах элементов НЕ328, 29 и 30 - сигналы неисправности соответствующих каналов.Сигналы исправности (неисправности) с выхода блока анализа поступают в коммутатор каналов, который подключает выходной регистр первого из исправных каналов к выходу ВС Л с помощью схем И 32, 33 и 34 схемы ИЛИ 35, схем И 3 б и 37, Если мажоритарный блок...

Номер патента: 383049

Опубликовано: 01.01.1973

Авторы: Башманов, Ких, Твердое

МПК: G06F 11/00

Метки: работы, трансмиттера

...на чертеже.Предлагаемое устройство содержит блок 1управления, блок 2 задания перемещения, выполненный, например, в виде электромагнп 5 тов с возвратными пружинами, число которыхравно числу ощупывающих игл контролируемого трансмиттера, блок 3 регистрации, содержащий схемы сравнения и регистрацииошибок по каждой кодовой посылке, и конти ролируемый трансмиттер 4. Выходы блока 1управления соединены со входами блока 3 регистрации и блока 2 задания перемещения,рычаги перемещения которого механически:вязаны с ощупывающими иглами контроли 5 руемого трансмнттера 4, Вход запуска транспортного механизма трансмиттера 4 соединенс одним из выходов блока 1 управления, авыходы контактных групп - со входами блока 3 регистрации.0 Предлагаемое...

Номер патента: 383050

Опубликовано: 01.01.1973

Авторы: Жиров, Смирнов, Соколов

МПК: G06F 11/10

Метки: декодирования, кода, хэмминга

...номер группы, выбираемый из сообщения через дешифратор 4 на регистр 5; первую схему светрки 6, реализующую свертку старшей части номеров разряда, с первым входом которой через регистр 7, являющийся промежуточным буфером для счетчика, соединен счетчик 8. Со вторым входом схемы соединен выход второй схемы свертки 8. Последняя указывает четное или нечетное число единиц в выбраной на ре.гистр 5 группе разрядов, с третьим входом которой через регистр 9, являющийся проме 5 10 15 20 25 30 35 40 45 д жуточным буфером для результата свероки старшей части номера разряда сообщения, соединен выход первои схемы свертки; значение разрядов на выходе цсриой схемы свертки 6 либо представляет старое значение регистра 9, если выход второй схемы...

Номер патента: 383051

Опубликовано: 01.01.1973

Авторы: Майоров, Мовшев, Халимонов

МПК: G06F 3/12

Метки: отсчетное, цифровое

...ближайшего такта генератора 16 циклов разрешена запись в блок памяти 6 через схему 8 записи текущего значения измеряемой величины, поступающей с позиционного кодового датчика 1, и запрещена схема ввода 4, 383051Началом такта генератора 16 циклов запускается схема 24 установки О, сигналом с выхода которой устанавливается в О распределитель 3 тактов, триггер управленця 25, сумматор 7, запрещается раоота блока 15 ре гистрации результата, через схему 23 ;ИЛИ подтверждается нулевое состояние триггера управления 22.Импульсом со схемы 26 32 деРРккп 2 врем 51 установки О устанавливается в 1 триггер 10 правления 22, подготавливая схему 27 разрешения тактовых импульсов. Тактовые импульсы енератора 17 тактов через схему 27 разрешения тактовых...

Номер патента: 383052

Опубликовано: 01.01.1973

МПК: G06F 15/02

Метки: логическая

...ли этот тер. мин средним термином посылок. Если термин (например, А) является средним, то соответствующая ячейка 119 (выходом а) закрывает вентили 116 (по входам а). Вентили 117 первой строки и вентили 118 второй строки открываются выходом + ячеек 120, а вентили 117 второй строки и вентили П 8 первой строки - выходомвячеек 120. (См. стрелки + ивна фиг. 6), Ячейки 120, управляемые ячейками памяти 63, бб, 69 кван- тора о первой строки и ячейками П 9, определяют распределенность среднего термина во второй посылке, Благодаря ячейкам 119 и 120 и вентилям 116, 117, 118 с контактами субъекта следствия в узле выходных контактов 101 соединяются ячейки памяти крайнего термина той посылки, в которой средний термин не распределен, а с контактами...

Номер патента: 383053

Опубликовано: 01.01.1973

Авторы: Гель, Киселев, Плахотишин

МПК: G06F 15/173

Метки: teyhlf, б.и, иamp, псггг-йрt45jbl

...для всех дуг исходной сети в качестве длины взять величину - а(х, у), т. е. изменить ее знак на противоположный.Модель дуги транспортной сети работает следующим образом, Величина д(х, у) записывается в реверсивный счетчик 1 по входу задания величины вектора 2. Направление вектора определяется состоянием триггера 8, а ориентация дуги задается потенциалами по входам задания ориентации дуги 4 и 5 (если (х, у) - ребро, то по этим входам подается отпирающий потенциал).Опишем работу модели дуги на ряде примеров1, Пусть (х,у) - ребро, вектор д(х,у) направлен от х к у (триггер 8 в состоянии 1, элементы И И, 15 открыты, а элементы И 16, 17 закрыты) и д(х, у) =1. Тогда элементы И 12, 18 закрыты потенциалом с выхода элемента И 10, элеменпгы И...

Номер патента: 383054

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06F 17/13

Метки: «блуждания», концентрического

...одинаковой вероятностью.На фпг. 3 и 4 показаны окружности с радиусами от двух до дести лето и пх аппро; .мации сеткой с кадратными ячейками(полной индукцией все поожсння распростпа яются для окружостей любого радиуса),п - число сеточных узлов, аппроксимирующихокружность. При осуществлении одного перехода блуждающей частицы из центра кругаза два такта, вероятность попадания в любойиз аппроксимирующих окружность узлов одинакова и равна 1/гг, т. е. траектория блуждапия пересекает окруж.ость в гюсом направлениси с одинаковой вероятностью.Пусть наибольшая окружность с центром вдацной начальной точке области, для которойищется решение задачи Дирихле, имеет радиус =4. Из фиг. 2 видно, что окружность такого радиуса аппрокси мируется...

Номер патента: 383055

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06F 15/173

Метки: енепертов, фонд

...сигналы и т. д. Матрица выделения сигналов инверсий второго элемента слагаемого содержит одну строку из и элементов И 41, подчиненную первой строке матрицы, образующей сравниваемые сигналы.Один вход каждого элемента ИЛИ 40 соединен с выходом Т одной строки и одного столбца функциональной ячейки 22 блока раскрытия определителей. Второй вход этого элемента - с выходом следующего в строке такого же элемента, Один вход каждого элемента И 41 одного столбца матрицы выделения сигналов инверсий -го элемента слагаемого соединен с выходом Т функциональной ячейки 22, находящейся в том же столбце и (+1)-ой строке. Второй вход каждого элемента И 41 соединен с выходом элемента ИЛИ 40 одного столбца и одной строки (через разъем р). Выходы элементов...

Номер патента: 383056

Опубликовано: 01.01.1973

МПК: G06F 17/15

Метки: коррелятор, многоканальный

...и-разрядный двоичный код поступает в регистр сдвига (10,). За время умножения значения Х (1;) на У (1;) по и ко мандам сдвига от блока управления 8 происходит перепись кода из регистра 10, в регистр 10. Аналогично и одновременно происходит перепись кода из регистра 10 в регистр 10, и т. д. до регистра 10,. С выхода преобразователя 2 информация поступает на генератор чисел 4. Число-импульсные коды, соответствуюцие Х (1) из генератора чисел 4, и раз поочередно через одну из открытых схем И (8 - 8,) поступают на счетные входы (и - 1)-го, (и - 2)-го и первого разрядов счетчика 6. С выхода схемы И (8) число- импульсный код поступает на схему ИЛИ 6, на другой вход которой поступают импульсы переполнения счетчика 6,С выхода схемы...

Номер патента: 383057

Опубликовано: 01.01.1973

Авторы: Автор, Союзная

МПК: G06F 17/18

Метки: библиотека

...находятся шаговые оценки Яф характеристики Я с помощью выборочного усреднения по времени в соответст О вии с формулой:" - ". " 1 "агде О 5 - по;тоянныи коэффициент, выбираемый из условия несмещенности опенки, устанавливается коэффициентом передачи соответствующих накопителей;т 1 (1) - нелинейное преобразование;У - объем выборки, по которой производится усреднение; (з 1(81 - символ операции усреднения повремени с использованием У отсчетов.25При нахождении оценок корреляционныхфункций, получаемых на выходе накопителейгруппы 27 в виде й точек Лф(ЮЛТ), 1=О, 1,2, Й - 1 равноотстоящих вдоль аргумента сшагом ЛТ=М нелинейная функция имеет 30ВИД:1 о= ИР - И-.)+5(1 - И-.)1 з 1 п Уу у(1) + Л,где- 1 при х(0,з 1 дп=1 0 при х=0 +1 при х)0,405(1) -...

Номер патента: 383058

Опубликовано: 01.01.1973

МПК: G06F 17/18

Метки: дисперсии, периодов, процесса, разл1ахов, случайного

...результат вычисления.гоПредлагаемое устройство работает следующим образом. Перед началом работы все схемы устройства, содержащие триггерные элементы памяти, находятся в сброшенном состоянии. На соответствующий вход блока г 5 сравнения полаетсп У, а на панели управления включается соответствующая кнопка.В начале работы Уу,),У При этом появляется высокий сигнал на выходе больше блока 1, отпирается элемент 23, в результате З 0 импульсные сигналы с выхода генератора 3 начинают поступать на суммирующий вход реверсивного счетчика 10, и в последнем начинает накапливаться информация, сравниваемая со входным напряжением У,.35Импульсные сигналы с выхода генератора 3 во время всего процесса работы поступают также на вход счетчика 14, в котором...

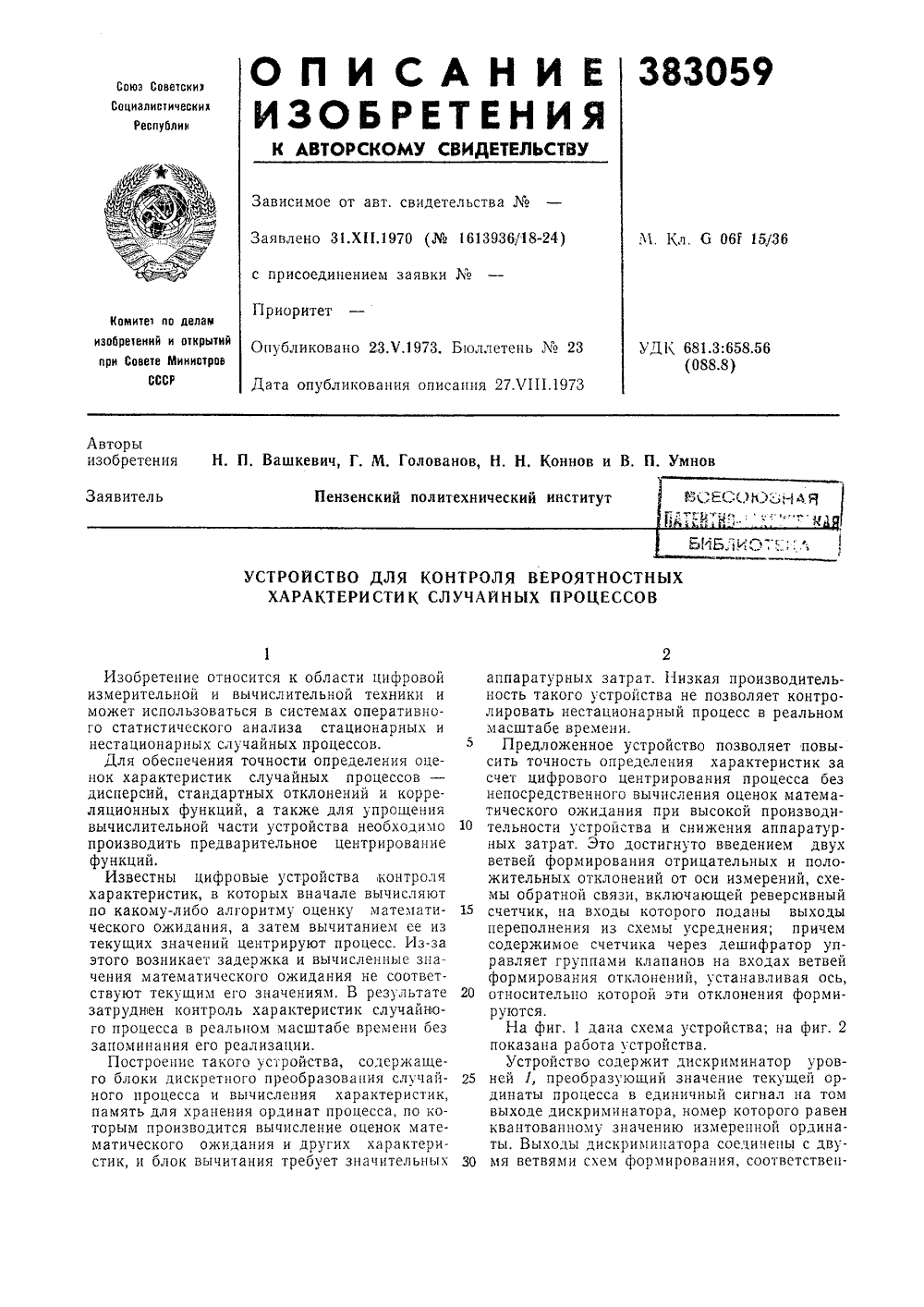

Номер патента: 383059

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06F 17/18

Метки: irtihij-x, liigt, всесию1н4, ч•

...вычислителя характеристик 12.Выходы шифраторов ветвей формирования положительных и отрицательных отклонений поданы соответственно на суммирующие и вычитающие входы схемы усреднения отклонений 13, построенной на основе накапливающего сумматора, Схема усреднения имеет выходы положительного и отрицательного переполнения, которые соединены соответственно с суммирующим и вычитающим входами реверсивного счетчика 14. Число разрядов в счетчике равно 1 одт. К выходам разрядов счетчика подсоединены дешифратор оси измерения 15, имеющий т выходов. Каждый выход дешифратора управляет клапанами в одноименных группах ветвей формирования отклонений.В каждой ветви выходы т+и уровней дискриминатора поданы на т групп клапанов по и клапанов в...

Номер патента: 383060

Опубликовано: 01.01.1973

Автор: Березкин

МПК: G06F 11/18, H03K 19/23

Метки: промежуточного, сигнала, уровня, формирования

...между средним выборочным и минимальным сигналами источников); суммирующее звенооставит схред Е тор А, зесо сдактор Т, И ва Подписноенистров СССР Тирани 647пй и открытий при СовеРаушская наб., д. 4 5 Типограф, пр. Сапунова 12; многоканальный развертывающий преобразователь 13.Устройство работает следующим образом.Сигналы от источников 1, 2 и 3 имеют соответственно, например, минимальное, среднее имаксимальное значения. Блок 4 из сигналовисточников 1, 2 и 3 выделяет минимальныйсигнал, Сигнал генератора 5 развертки имеетположительную полярность и амплитуду,меньшую полного значения сигналов от источников 1, 2 и 3, но не меньше разностикрайних значений этих сигналов,Выделенный минимальный сигнал подаютна суммирующее звено б для...

Номер патента: 383064

Опубликовано: 01.01.1973

Автор: Гондарев

МПК: G06F 7/58, G06F 7/70

Метки: стохастический, функциональный

...35 40 мается число и подается в запоминающее усгройство 2.Здесь оно дешифрируется, и с вероятностью1р;= - производится выборка интервалов (хЮх+) В результате из запоминающего устройства 2 выбираются опорные точки х;, код вероятности р и код операции г;, которые подаются в блок 10 преобразования интервалов, в вероятностный двоичный блок 8 и на триггер 5 операции соответственно,6, Код операции г; (О или 1) устанавливает триггер 5 в одно из состояний и подготавливает к работе одну из схем 7 И или 8.7. В вероятностном двоичном блоке 3 значение р сравнивается с числом, поступившим с генератора 1.Выходной триггер блока 8 устанавливается с вероятностью р,; в единичное состояние или с вероятностью 1 - р в нулевое состояние,Зрим самым...

Номер патента: 383077

Опубликовано: 01.01.1973

Авторы: Бинин, Попов, Чумаков, Шевченко, Шквар

МПК: G06F 15/18, G06K 9/62

Метки: выделения, информативных, образов, признаков, распознавании

...напряжения на выходе генератора будетпрекращаться в тот момент времени, когдасуммарный сигнал на управляющих входахпревысит сигнал на его пороговом входе.Интегрирующе-запоминающая ячейка б;производит операцию интегрирования и последующего запоминания положительнойразности между сигналом, приложенным к 5 10 15 20 25 30 35 40 45 50 возбуждающему входу, и сигналом, приложенным к тормозящему входу этой ячейки.Синаптическая ячейка 9 г представляет со. бой элемент с двумя входами и одним выходом, осуществляющий операцию умножения сигнала на некоторый коэффициент, значение которого может изменяться.Выходы всех нейронов 2 г (фиг. 1), которые соединены с блоком 7, посредством возбуждающего входа собраны на управляющих входах генератора...

Номер патента: 383203

Опубликовано: 01.01.1973

Автор: Богодухов

МПК: G06F 11/18, H03K 3/281

Метки: мультивибратор, резервированный

...содержитпоэлементпо резервированные транзисторы Т, - Т 4, с коллекторов которых берется выход, а второе образуют два нерезервированных 5 транзистора Т;, и То. Схема состоит как бы издвух хтультив 4 браторов с жесткой синхрони зацией между ними посредством плеча с поэлементным рез рвированием транзисторов, Один мультивибратор образует транзисторы Т, Ть 10 Ть а втоРой - Т, Т Ть. РезистоРы Я - Яоявляются коллекторными, а Лт - 7 тз - базовыми, конденсаторы С, - Сб - времязадающимп.Диоды Л, Дз отсекают цепи заряда конденсаторов С - Се от выхода схемы, улучшая форму 15 импульса, и устраняют влияние короткогозамыкания конденсаторов С, С 4 на работу схемы.Предположим, что в одном из состояний квазиравновесия открыты транзисторы Т,-, и Т;2 о...

Номер патента: 383204

Опубликовано: 01.01.1973

Авторы: Кузьмина, Ярошевский

МПК: G06F 1/02, G06F 7/58

Метки: генератор, импульсов, пачек, случайных

...видеоусилителя 2 уровня порога срабатывания спускового устройства 4.Линия 14 задержки обеспечивает статистическую независимость указанных событий: если время задержки превышает интервал корреляции т, источника 1 шумового напряжения, то, как известно, значения основного и задержанного напряжений будр статистически независимы.В предложенном генераторе время задержки линии 14 задержки выбрано с запасом и равняется (2 - :3) ть Если источник 1 шумового напряжения дает нормальный шум с равномерной энергетической спектральной плогностью в полосе частот О - :Гь то время задержки будет равно: 5 10 15 20 25 30 35 40 45 50 55 б 0 б 5 Спусковые устройства 4 формируют последовательности случайных импульсов для запуска кипп-реле 8. Вероятности р...

Номер патента: 384101

Опубликовано: 01.01.1973

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...последовательносги чисел и устранить из схемы ламповые датчики случайного напряжения, что существенно упрощает схему устройства.Блок-схема устройства показана на чертеже, Регистр 1 хранения исходного числа соеди нен через блок 2 схем И с входом регистра3 хранения сдвинутого числа, а выходы обоих регистров - с входами сумматора 4, выход которого через блок 5 схем И подключен к входу регистра 1. Выходы блока 6 управления 10 присоединены к управляющим входам блоковсхем И.Устройство работает следующим образом, При включении блока 6 управления, на еговыходах а, б поочередно появляются управля ющие импульсы. По импульсу с выхода а, управляющему блоком 2 схем И, произвольна число нз регистра 1 переписывается со сдвигом вправо на два...

Номер патента: 384102

Опубликовано: 01.01.1973

МПК: G06F 3/06

Метки: ввода, вычислительную, информации, машину, цифровую

...перфокарт с блока 1 10 проходит через схему 7 сборки в цифровуювычислительную машину, Информация с введенных перфокарт с блока 3 поступает на блок б разрешения. Счетчик 2 считывает перфокарты, введенные в блок 1 считывания, а 1 ч счетчик 4 - перфокарты, введенные в блок 3.При этом код на счетчике 2, равный номеру перфокарты, введенной в блок 1 считывания, оказывается больше кода на счетчике 4, равного номеру перфокарты, введенной в блок 3, 20 так как блок 3 начинает считывать перфокарты позже, чем блок 1, Следовательно, коды в счетчиках 2 и 4 не равны и сигнал на выходе блока 5 сравнения отсутствует.Информация, поступающая на входе бло ка б разрешения с блока 3 считывания, на выход блока разрешения не проходит и не попадает,...

Номер патента: 384103

Опубликовано: 01.01.1973

Автор: Мосин

МПК: G06F 7/02

Метки: нуль-орган

...на входе нуль-органа помехи отсутствуют, то в течение всего времени сравнения измеряемой и уравновешивающей величин по какому-лиоо разряду уравновешивающей цепи импульсы с фазочувствительного элемента поступают на один из входов реверсивного счетчика 3, соответствующий правильному сигналу управления уравновешиванием по этому разряду. Через время, которое определяется периодом Т-частоты сравнения и порогом срабатывания пороговых схем 4 или 5, импульс с пороговой схемы 4 или 5 формирует команду перекомпенсация или недо- компенсация и поступает на схему ИЛИ 6, которая формирует тактовый импульс коммутации разрядов уравновешивающей цепи.При поступлении команды перекомпенсация с выхода нуль-органа тактовым импульсом со...

Номер патента: 384104

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06F 7/60

Метки: десятичными, кодами, нредставленных, умножения, фазоимпульсными, чисел

...которая должна быть больше длительности импульса и которая вноситсялинией задержки 30, этот же импульс устанавливает в нулевое состояние триггер 1 б, Вследствие этого элемента И 13, 17 и 19 оказыва 5 10 15 20 25 30 35 40 45 50 55 60 65 ются открытыми. Через два последних элмента тактовые импульсы То начнут поступать на вход счетного элемента 21, коэффициент пересчета которого равен десяти. После этого на устройство подаются сигналы Р и Х. Сигнал Р проходит через элемент И 13, открывает элементы И 3 - 11 и устанавливает в единичное состояние триггер 18, тем самым открывая элемент И 29 и прерывая доступ тактовых импульсов на элемент 21. С приходом импульса Х (ХФО) элемент 1 настраивается на Х устойчивых состояний. Импульсы с выхода...

Номер патента: 384131

Опубликовано: 01.01.1973

Автор: Жестовский

МПК: G06F 12/00, G06F 17/00, G11B 20/00 ...

Метки: информации, накопления

...,преобразования так, что чем больше величина исследуемого параметра, тем позже (дальше) относительно начала отсчета он записывается. На фиг. 2, б, 2, в, 2, г и 2, д изображен один участок линии в увеличенном масштабе в определенные моменты времени, когда начало отсчета совпадает с концом линии. На фиг. 2,5 показаны четыре пары импульсов, соответствующие четырем разным запомненным замерам. Затем все четные импульсы стираются (фиг, 2, в), но запись тем временем продолжается и на старые записи накладываются новые (фиг. 2,г); импульсы Кд 101, 105, 113 и 119 - старые, Мо 105 - 106, 109 - 110, 115 - 116 - новые. Пара новых импульсов 105 - 106 наложилась на старый 105, Такие случаи при записи, например, 100 импульсов в линию, позволяющую...

Номер патента: 384517

Опубликовано: 01.01.1973

Автор: Басович

МПК: G06F 19/00

Метки: диагностики, заболеваний

...ситылает кодовые метки о наличии признаков заболевания исследуемого больного, датчик 10, перемещающийся по спиральной канавке б, считывает соответствующие постоянные .кодовые меткинанесенные в,канавке 6. 1 ходовые метки несут,информацию о знаке и величине диагностических коэффциентов веса признаков при каждом из дифференццруемых заболеваний. На первом (вцешню) Витке спирали похещецы кодовые метки для.первого из дифферсцццруемьх заоолеваций, ца втором вит,ке - кодовые,метки для второго и т, д.Р:"паоци блок 13, получая кодовые сигналы с датчиков 9 и 10, производит алгебраическое суммирование диагностичес(их коэффициентов;при каждом обороте оараоаца. Подученная алгебраи еская сумма запоминается, и при прохождении пером 11 нулевой линии 1 б...

Номер патента: 385261

Опубликовано: 01.01.1973

Автор: Сергиевский

МПК: G05B 23/02, G06F 11/18, H03K 19/23 ...

Метки: 385261

...задающие геттераторы 1, 2 и 3 кандалов 1, 11 и 111 соответственно;делители частоты 4, 5 и б каналов 1, 11 и 111соответственно, мажоритарный элемент 7 со 10 гласования выходны импульсов, узел сброса8 разрядов делителей частоты 4 - б. Узелс 1 броса 8 содержит узлы задержки и памяти9, 10 и 11 каналов 1, 11 и 111 соответственно,,и мажоритарный элемент 12 голосования,импульса Сброс.В,исходном состоянии все тригперы узлов9 - 11 находятся,в состоянии О,При включении питания с западающих ге,нераторов 1 - 3 на входы делителей частоты4 - б начинают поступать непрерывные последювательности импульсов. В момент включения,пи лителей частоты 4 - б кана,ливаются в произвольныевыходах через некоторое первые несинхронные импу. Каждый из этих импул...

Номер патента: 385268

Опубликовано: 01.01.1973

Авторы: Тьков, Федотов, Финогенов

МПК: G06F 7/58, H03M 1/22

Метки: 385268

...состоит из генератора такто- ЗО вых импульсов 1, осуществляющего сброс устройства,в исходное состояние и его запуск с целью получения нового числа, одновибратора 2, предназначенного для управления работой устройства, многоразрядного датчика равномерно распределенных случайных чисел (ДСЧ) 3, служащего для случайного выбора значений мсделируемой случайнои ;величины, дешифратор а 4, предста,вляющего:собой в совокупности .с ДСЧ 3 н схемами ИЛИ 5 вероятностный вентиль со многими выходами, выходного регистра б, предназначенного для записи выбранного значения мсделируемой случайной, величины (причем д первых разрялов регистра 5 представляют собой д-разрядный датчик . равномерно распределенных случайных чисел).Устройство работает...

Номер патента: 385269

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06F 3/153

Метки: графической, информации, отображения

...ца входном репцстре 13, и а выходе селектора появится импульс, запускающий генератор 12 .кадров и отпирающий усилитель вцдеосип 1 ала 8. Таким образом цраисходпт считывание исходного изобракения элемепа чертека,Поступательное движение мцк 1 роф 1 льежа в период считывания исходного кадра обеспечивается механизмом протяжки 36, Скацпрс 1 чцие луча развертываюцец ЭЛТ 1 вдоль сгрокц осуществляется генератором 11 строк с помощью отклоняющей .системы 2.Сигнал с выхода усилителя видеосигнала 8 поступает через переключатель 35 в модулятор 25 запоминающей ЭЛТ 20. В рекиме записи электронный пучок запоминаюшей ЭЛТ, модулюруемый входным видеосигналом, образует,ца поверхости ее мцшецц 26 1:отецциальный рельеф. При счцтььваниц изображения...
