Устройство для суммирования частот импульсных сигналов

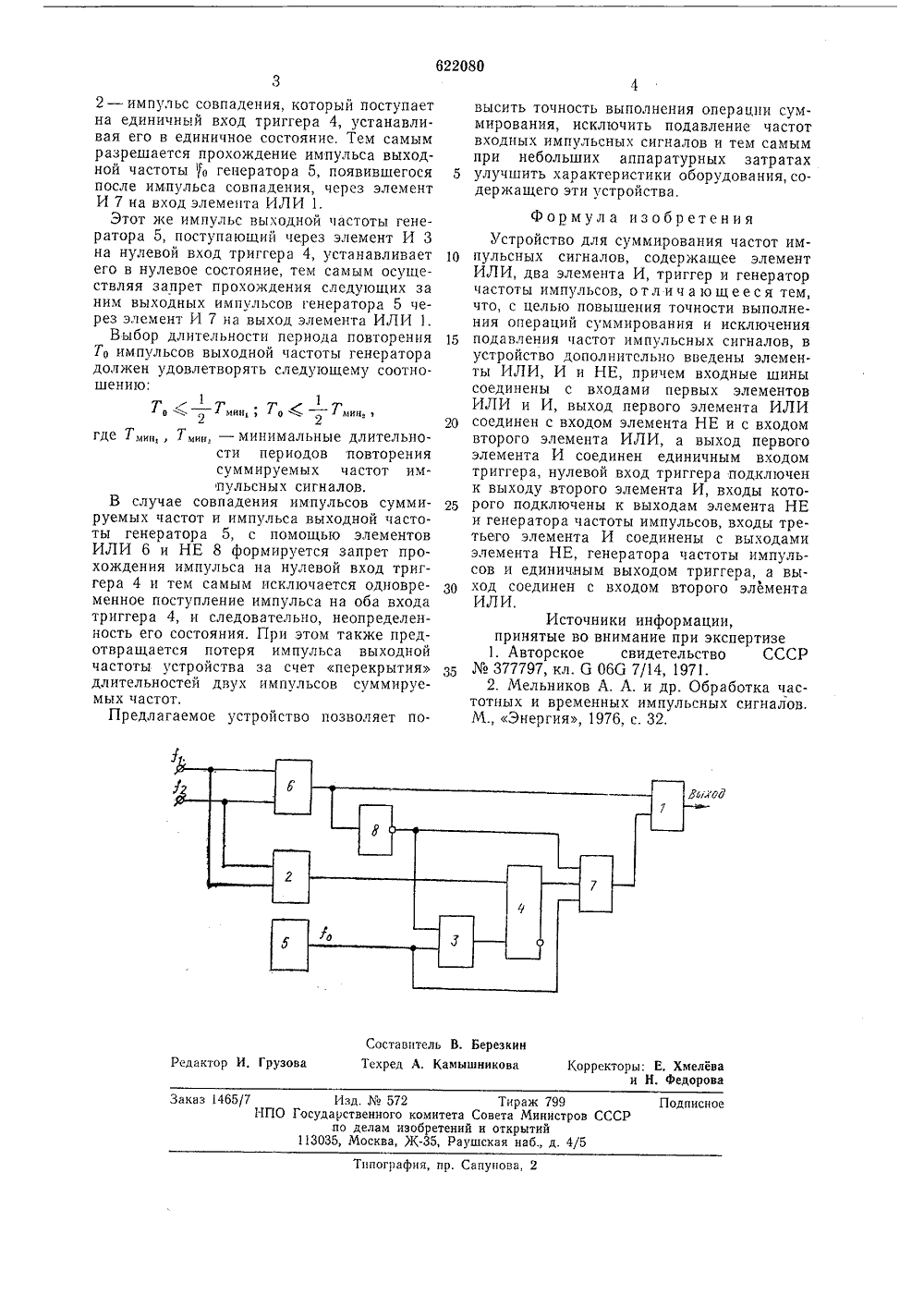

(45) Дата опубликования описания 23.06.78 51) Л. Кл.2 6 06 Г7/50 Государственный комитет Совета Министров СССР ло делам изобретенийи открытий) УСТРОЙСТВО ДЛЯ СУММИРОВАНИЯ ЧАСТ ИМПУЛЪСНЪХ СИГНАЛОВИзобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах частотно-импульсного преобразования.Известны устройства для суммирования 5 двух частот нес инхронизирова нных импульсных сигналов, содержащие счетчик результата, генератор опорной частоты, элементы запрета, элементы ИЛИ, блок управления и функциональный генератор 11. 10Реализация таких устройств довольно сложна.Прототипом изобретения является устройство для суммирования частот импульсных сигналов, содержащее элемент ИЛИ, 15 два элемента И, триггер и генератор частоты импульсов 2.Недостатки этого устройства заключаются в низкой точности выполнения операций суммирования и подавлении (в два раза) 20 частот импульсных сигналов.Цель изобретения - повышение точности выполнения операций суммирования и исключение подавления частот импульсных сигналов, 25Поставленная цель достигается тем, что в устройство дополнительно введены элементы ИЛИ, И и НЕ, причем входные шины соединены с входами первых элементов ИЛИ и И, выход первого элемента ИЛИ - 30 с входом элемента НЕ и с входом второго элемента ИЛИ, а выход первого элемента И - с единичным входом триггера, нулевой вход триггера подключен к выходу второго элемента И, входы которого подсоединены к выходам элемента НЕ и генератора частоты импульсов, входы третьего элемента И соединены с выходами элемента НЕ, генератора частоты импульсов и единичным выходом триггера, а выход - с входом второго элемента ИЛИ.На чертеже представлена схема устройства для суммирования частот импульсных сигналов,Устройство содержит элемент ИЛИ 1, элементы И 2 и 3, триггер 4, генератор 5 частоты импульсов, элемент ИЛИ 6, элемент И 7, элемент НЕ 8.По входным шинам на устройство поступают импульсы частоты , и 2, выход элемента ИЛИ 1 является выходом устройства.Работа устройства осуществляется следующим образом,Импульсы частот Гь 2 суммируются с помощью элемента ИЛИ 6 и проходят на выход устройства через элемент ИЛИ 1. При совпадении импульсов во времени на выходе устройства появляется импульс выходной частоты, а на выходе элемента Иедактор И, Грузова аказ 1465/7 Изд. Мо 572 Т НПО Государственного комитета Сове по делам изобретений и о 113035, Москва, Ж, Раушскаираж 799а Министров СССРкрытийя наб., д, 4/5 одписно ппография, пр, Сапунова, 2 2 - импульс совпадения, который поступает на единичньй вход триггера 4, устанавливая его в единичное состояние. Тем самым разрешается прохождение импульса выходной частоты в генератора 5, появившегося после импульса совпадения, через элемент И 7 на вход элемента ИЛИ 1.Этот же импульс выходной частоты генератора 5, поступающий через элемент И 3 на нулевой вход триггера 4, устанавливает его в нулевое состояние, тем самым осуществляя запрет прохождения следующих за ним выходных импульсов генератора 5 через элемент И 7 на выход элемента ИЛИ 1.Выбор длительности периода повторения Тв импульсов выходной частоты генератора должен удовлетворять следующему соотношению:7 рТл(ин 1 7 О ( 7 л 1 ин ъ22где Т Ти - минимальные длительности периодов повторения суммируемых частот импульсных сигналов.В случае совпадения импульсов суммируемых частот и импульса выходной частоты генератора 5, с помощью элементов ИЛИ 6 и НЕ 8 формируется запрет прохождения импульса на нулевой вход триггера 4 и тем самым исключается одновременное поступление импульса на оба входа триггера 4, и следовательно, неопределенность его состояния. При этом также предотвращается потеря импульса выходной частоты устройства за счет перекрытия длительностей двух импульсов суммируемых частот,Предлагаемое устройство позволяет повысить точность выполнения операции суммирования, исключить подавление частот входных импульсных сигналов и тем самым при небольших аппаратурных затратах 5 улучшить характеристики оборудования,содержащего эти устройства. Формула изобретенияУстройство для суммирования частот им пульсных сигналов, содержащее элементИЛИ, два элемента И, триггер и генератор частоты импульсов, о т л и ч а ю щ е е с я тем, что, с целью повышения точности выполнения операций суммирования и исключения 15 подавления частот импульсных сигналов, вустройство дополнительно введены элементы ИЛИ, И и НЕ, причем входные шины соединены с входами первых элементов ИЛИ и И, выход первого элемента ИЛИ 20 соединен с входом элемента НЕ и с входомвторого элемента ИЛИ, а выход первого элемента И соединен единичным входом триггера, нулевой вход триггера подключен к выходу второго элемента И, входы кото рого подключены к выходам элемента НЕи генератора частоты импульсов, входы третьего элемента И соединены с выходами элемента НЕ, генератора частоты импульсов и единичным выходом триггера, а вы ход соединен с входом второго элементаИЛИ,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мв 377797, кл. Ст 06 Ст 7/14, 1971.2. Мельников А. А. и др. Обработка частотных и временных импульсных сигналов, М Энергия, 1976, с. 32.
