Номер патента: 2000414

Опубликовано: 07.09.1993

Авторы: Виноградов, Вязников, Прибылов, Серганов, Сологуб, Чекунов

МПК: E04G 21/14

Метки: подъемно-монтажных, производства, работ

...достигается тем, что в устройстве для производства подъемно-монтажных работ, включающем передвижную тележку, установленную на ней несущую стойку с шарнирно прикрепленной к ней телескопической стрелой, снабженной силовым цилиндром ее подъема с выдвижным штоком посредством винтового механизма, последний образован установленной в корпусе силового цилиндра поворотной втулкой с внутренней винтовой нарезкой и связанной с ней конической переда ей приводного вала, а конец штока выполнен на части длиныс наружной винтовой нарезкой, взаимодействующей с винтовой нарезкой втулки,На фиг. 1 изображен общий вид устройства; на фиг. 2 - то же, вид сверху; на фиг, 3 - разрез А-А на фиг, 1,Передвижная тележка 1 установлена на колесах 2. На тележке...

Номер патента: 1830423

Опубликовано: 30.07.1993

Автор: Прибылов

МПК: F02B 57/00

Метки: внутреннего, двигатель, сгорания

...16 выходного вала 2 с возможностью возвратно- поступательного движения. Штоки 7 и 8 снабжены роликами 9 и 1 О.Двигатель внутреннего сгорания работает следующим образом, При вращении выходного вала 2 штоки 7 и 8 взаимодействуют с внутренней поверхностью корпуса 1 и поршни 5 и 6 совершают возвратно-поступальные движения в цилиндрах 3 и 4, образуя объемы для органиэации рабочего процесса двигателя. Шток 8, взаимодействуя с внутренней поверхностью корпуса 1 (вращение по часовой стрелке), выводит поршень 6 из нижней мертвой точки и черезЬ1830423 Составитель В. ПрибыехредМ.Моргентал ов Корректор А Коэориз Редактор каз 2517 Тираж, Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская...

Номер патента: 1820332

Опубликовано: 07.06.1993

Авторы: Пашинцев, Прибылов, Самков

МПК: G01M 7/00, G01P 3/00

Метки: координатных, осей, относительно, скорости, стенд, угловой

...временного интервала измерения перемещения, мм;у , у 2 - чувствительность датчиков перемещения, мм ходамм осц;- расстояние между датчиками перемещения, мм;Ь- выбранный временной интервализмерения перемещения, с;К - коэффициент перевода из радиан вградусы.Стенд(фиг,2 и 3) для определения угловойскорости относительно координатных осей содержит инерционную массу 1, подвешенную на тросе 2 и связанную толкателями 3 с контролируемым обьектом 4, также подвешенным на тросе 2, пару датчиков перемещения 5 и дополнительно введенную пару датчиков перемещения 6, расположенных в двух точках одной плоскосщ, разнесенных на максимальное расстояние . в горизонтальном и вертикальном направлениях, соединенных через тензостанцию 7 с регистратором 8...

Номер патента: 1810797

Опубликовано: 23.04.1993

Авторы: Калашников, Прибылов, Серпинский

МПК: G01N 15/08

Метки: поромер, ртутный

...работает следующим образом.Исследуемый образец известной массы вводится в резервуар 1 через открытый затвор 3, после чего этот затвор закрывают и от блока 13 через вентиль 14 на затвор создают начальное повышение давления в 5 МПа. После этого включают нагреватель 2 резервуара 1 и при закрытых вентилях 4,22,17,23,24 через вентили 25 и 26 производят вакуумирование образца. Затем выключают нагреватель 2 и после охлаждения резервуара 1 с образцом в нем начинают повышать давления при закрытых вентилях 25,22,17,23,26 и 24 и при открытых 4,27,28 сначала через сильфонный разделитель 10, а потом при закрытых вентилях 27 и 28 через сильфонный разделитель 12, Ртуть при этом из измерительного устройства 6 через вентиль 4 поступает в свободное...

Номер патента: 1807227

Опубликовано: 07.04.1993

Автор: Прибылов

МПК: F03C 1/04

Метки: насос

...роликов 17 и 21 с соответст 4550 щении приводного вала 2, является условной. Линия 19 может быть использована при графическом построении и расчете криволинейных поверхностей 18 и 22. Угол между шатунами 10 и 11 во время их колебаний должен быть меньше.180. Корпус 1 выполнен в виде двух ступеней, поверхность одной образована криволинейной на концах оси 16, соединяющей шатуны.10 и 11.с возможностью прохождения их над выступом криволинейной поверхности 22, Ролик 21 смонтирован на оси 20, соединяющей шатуны 11 и 15, с возможностью прохождения между выступами (или над ними) криволинейной поверхности 18. Насос работает следующим образом, Кронштейны 12 и 13 и шатуны 10, 11, 14 и 15 образуют.пятиугольник, одной из сторон которого являются...

Номер патента: 1807217

Опубликовано: 07.04.1993

Автор: Прибылов

МПК: F01B 7/20

Метки: поршневая

...3 находится в крайнем верхнем 40 2 и предотвращает поступление рабочего положении, поршень 1 в среднем положе- тела из камеры Д цилиндра 2 в выпускной нии. Впускное отверстие 12 поршня 1 сооб- канал "б". Вторично расширяясь в камере Д щенос впускным отверстием 10 цилиндра 2 цилиндра 2, рабочего тело воздействует нэ ирабочеетелопоступаетвкамеруАпоршня поршень 1 и соответственно на эксцентри, где расширяясь, воздействует на ползун ковый палец 4 приводного вала 5. Отверстие 3 и соответственно на зксцентриковый па 26 поршня 1 посредством перепускной калец 4 приводного вала 5 (фиг. 2, вращение меры 30 ползуна 3 сообщается с входом 28 по часовой стрелке). Вход 14 впускного ка- выпускного канала "б", а выход 22 впускного нала "а"...

Номер патента: 1774040

Опубликовано: 07.11.1992

Автор: Прибылов

МПК: F02B 57/00

Метки: внутреннего, двигатель, сгорания

...двигатель внутреннего сгорания содержит неподвижный корпус 1 с внутренней криволинейной поверхностью, ротор с оппозитными цилиндрами б и 7, установленный эксцентрично относительно корпуса 1, выходной вал 5, жестко соединенный с ротором, поршни 8 и 9 со штоками 11 и 12, размещенные в цилиндрах 6 и 7, ролики 13 и 14, установленные на осях в штоках 11 и 12 и взаимодействующие с внутренней криволинейной поверхностью корпуса 1, канал подвода топливной смеси и выхлопной канал, выполненн.е в роторе и разделенные перемычкой 4.Деигатель снабжен двумя тягами 18 и 19, одни концы которых закреплены на оси ролика 13, двумя рычагами 16 и 17, одни плечи которых шарнирно закреплены на роторе, а вторые плечи шарнирно соединены со вторыми концами...

Номер патента: 1747250

Опубликовано: 15.07.1992

Авторы: Захаров, Прибылов

МПК: B25B 5/02, B25B 5/06

Метки: струбцина

...на другом конце с нанесенной на нем шкалой,проходящего через отверстие в крышке,пружины. установленной в стакане между крышкой стакана и фланцем штока, корпус выполнен с отверстием, ось которого перпендикулярна опорной поверхности, и ди- намометрическое устройство установлено вотверстии корпуса с возможностью осевого перемещения, фиксации и сьема. Корпус30 струбцины выполнен из двух частей, соединенных друг с другом с возможностью осевого перемещения фиксации и сьема.Корпус струбцины выполнен из двух частей, соединенных друг с другом с возможностью35 перемещения по направляющим друг относительно друга в направлении оси отверстия, а струбцйна снабжена устройством фиксации частей корпуса относительно друг друга.40 На фиг. 1 изображена...

Номер патента: 1566873

Опубликовано: 15.09.1991

Авторы: Бузанов, Голик, Дитюк-Сницаренко, Довгополый, Ластиков, Прибылов, Сичиков, Сосуновский

МПК: G01C 19/38

Метки: гиротеодолит

...датчиком следящейтсчетным зеркалом 5 иым приводом 6. На неподустановлен контроль 1566873следящем корпусе закреплен ротор 12 кодового датчика угла, а статор 13 установлен на неподвижном корпусе.Выход кодового датчика угла соединен со спецвычислителем 14.Гиротеодолит работает следующим образом.При отслеживании автоколлиматора за чувствительным элементом инфор мация с кодового датчика угла поступает в спецвычислитель, который осуществляет цифровую фильтрацию поступающей информации от помехи типа наложенных колебаний чувствительного 15 элемента и определяет отсчет Р, соответствующий положению равновесия прецессионных колебаний, т.е. плоскости меридиана. Затем автоколлиматор со следящим корпусом и контрольным эле ментом...

Номер патента: 1627101

Опубликовано: 15.02.1991

Автор: Прибылов

МПК: A01B 43/00

Метки: камней, поверхности, почвы, уборки

...7 с закрепленной на нем очистительной гребенкой 8 и камнеотражателем 9.Механизм изменения длины элементов б захватывания над поверхностью барабана 2 может быть выполнен в нескольких вариантах,П р и м е р 1 (фиг,2). Основанием барабана 2 являются диски 3, имеющие парадиусу прорези 4. через которые проходят, располагаясь в полости барабана вдоль его оси, опорные пластины 5, на которых в ряд жестко крепятся элементы б захватывания. Уонцы опорных пластин 5 устанавливаются в спиральные канавки поворотного диска 3, вращением которого изменяется положение опорных пластин 5, чем осуществляется изменение длины элементов б захватывания над поверхностью барабана 2.П р и м е р 2 (фиг,З), Основанием барабана 2 являются направляющие пластины 10...

Номер патента: 1604210

Опубликовано: 07.11.1990

Автор: Прибылов

МПК: A01D 15/04

Метки: корнеклубнеуборочной, сепаратор

...баллоне 14. )ри этом у сепярирующего элеватора 1 отсутствует горка и для предотвращения скатывания клубней ,к дополнится ному шнеку 4 должен устанавливаться элястичнь 1 Й экран (как в известном).Сепаратор корнеклубнеуборочной машинь 1 работает следующим образом.ри движении корнеклубнеуборочной машины масса (поднятяя Выкапывающими органами) поступает на ода)ощесепарируюший эгеватор ,а перГней части элевяторя с Г 10 мошьюОГОлнительного шнека 4 с право-левосторонней навивкой удаляется значительнаячасть мелкой почвы. и сепарируемая 1.асса разделяется на два потока. КажДЫЙ ПОТОК ЗЯХВЯТЬ 1 ВЯЕ гСЯ ЭЛЯСТИЧНЫМ комкодавителем 5, Скорость движения ленты комкодавителя 5 больше скорости движения полотна подаюце-сепарирующего элеватора 1, Во...

Номер патента: 1505729

Опубликовано: 07.09.1989

Авторы: Любешкин, Подвигина, Прибылов, Сухарева

МПК: B23K 35/30

Метки: пайки, припой, техники, электронной

...проволоки, фольги. 2 табл. тервал кристаллизации и реализовать высокие механические, технологические н коррозионные свойства, а также характеристики смачивания мели, никеля, молибдена и их сплавов.Пределы содержания бора обусловлены необходимостью эффективного раскисления припоя в процессе плавки.Введенный никель (О 2 - 1,0 мас.%) в присутствии бора является модификатором припоя. Он значительно измельчает зерно припоя и выполненных им паяных швов, повышает его пластичность и технологические свойства в процессе переработки на сортамент и при пайке обеспечивает получение швов высокой плотности. Введение никеля повышает также коррозионные свойства припоя.Плавку ведут в графитовом тигле при вакууме 5 10 мм рт.ст. на индукцион - зной...

Номер патента: 1457032

Опубликовано: 07.02.1989

Авторы: Лозовский, Ондрин, Прибылов

МПК: H01R 39/58

Метки: давления, контактного, токосъемник, щеток

...микропривод 5, датчик 6 усилий (типа граммометра со стрелочным индикатором), соединенный с механизмом 4 предварительного подвода и юстировочным микроприводом, которые подсоединены к узлу.3 вертикального перемещения, подвижные кулачки 7 и фиксаторы 8, посредством которых крепят проверяемое изделие, регистратор 9 контактирования, пульт 10 управления, токосъемник .11, щетку 12, тумблер 13 питания, индикатор 14, ручку 15 управления, механизм 16 для фиксации токосъемника 11.При этом первые .вход 17 и выход 18 регистратора 9 контактирования подключены соответственно к входу 19 щетки 12 и выходу 20 токосъемника 11, а вторые вход .21 и выход 22 регистратора 9 контактирования - соответственно к первому выходу 23 и входу 24 пульта 10...

Номер патента: 1441165

Опубликовано: 30.11.1988

Авторы: Карлов, Кошель, Лозовский, Ондрин, Прибылов

МПК: G01B 5/14

Метки: зазора, изделии, осевого

...наиболее удаленноеот основания. Измерителем определяютновое положение фиксированной точкина детали 11. Разница положений фиксированной точки соответствует определяемой величине зазора. Формула изобретения Составитель Г,ВолкТехред М.Ходанич Корректор Н,Король Редактор А.Огар Тираж 680 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 3-35, Раушская наб., д. 4/5Заказ 6274/41 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для определения зазоров в собранных изделиях.Цель изобретения - повышение точ 5 ности измерения.На чертеже представлено устройство общий вид.Устройство состоит иэ основания 1,...

Номер патента: 1428433

Опубликовано: 07.10.1988

Авторы: Внуков, Калинникова, Мучаидзе, Никифоров, Прибылов, Серпинский, Федосеев

МПК: B01D 53/02

Метки: газов, капсулирования

...- 27 ч составляет 2,29 ммоль/ г.П р и м е р 2. Емкость капсулирования азота исходным углеродным адсорбентом при температуре Т=600 К и давлении Р=62,5 МПа в течение 5 ч составляет 0,09 ммоль/г. После обработки этого же адсорбента впотоке метана, нагретого до температуры 800 К, при парциальном давлении метана 13,3 кПа в течение 26 ч, в результате чего привес осажденного пироуглерода составляет 56,4 мас,Х, емкость капсулирования азота модифицированным углеродным адсорбентомпри температуре Т=600 К, давлении азота Р=83 ИПа и продолжительности капсулирования 5 ч составляет 5,2 ммоль/г. Емкость капсулирования азота синтетическим цеолитом типаКБаА при тех же температуре, давлении капсулирования и продолжительности 3 ч почти в 1,5 раза...

Номер патента: 1390680

Опубликовано: 23.04.1988

Авторы: Маханьков, Прибылов, Цимбалюк

МПК: H02G 5/06

Метки: токопровод

...нагрузок, воспринимаемых изоляторами при прохождении по шине ударного тока короткого замыкания.а фиг. 1 изображен предлагаемый токопровод, общий вид; на фиг, 2 то же, вид сверху; ца фиг. 3 - то же, вид сбоку; на фиг. 4 - участок токо- провода, вид сверху; на фиг. 5 - раз О рез А-А на фиг. 4.Токопровод содержит цилиндрический экран 1, фланец 2 с опорными изоляторами 3, шинодержатель 4, удерживающий токоведушую шину 5. Три фазь) токопровода 6 закреплены ца опорной балке 7. Опорные изоляторы 3 прикреплены к экрану 1 при помощи фланца 2. Шинодержатель 4 надежно закрепляют токоведу)уЮ .шину 5 в экране 1, Изоляторы 3 расположены в экране 1 в ахьатцоь НО)яцке ио соециц 51 Р 1)ей Осии уста цовле ць 1 11 ротиБОИОложцс) Одиндругому по боковым...

Номер патента: 1389743

Опубликовано: 23.04.1988

Авторы: Галиев, Герасимов, Прибылов, Прис

МПК: A23K 1/06

Метки: добавка, кормовая, крупного, рогатого, скота

...Заказ 16 12/3 Тираж 549 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 Изобретение относится к сельскому хозяйству и может быть использовано в кормопроиэводстве.Цель изобретения - повышение про 5 дуктивности крупного рогатого скота за счет дополнительного введения в рационы 1,5-3,0 кг белкового отстоя- отхода. пивоваренного производства,П р и м е р 1, В рацион бычков на 10 откорме, содержащий 1,5 кг сена злакового, 10,0 кг кукурузного силоса, 3,0 кг гранул, 1,0 кг пшеничной соломы, 2,0 кг концентратов, 0,04 кг поваренной соли, 0,05 кг диаммонийфосфата и 0,02 кг мела, дополнительно вводят 1,5...

Номер патента: 1379854

Опубликовано: 07.03.1988

Авторы: Маханьков, Прибылов, Цимбалюк

МПК: H02G 5/06

Метки: шинодержатель

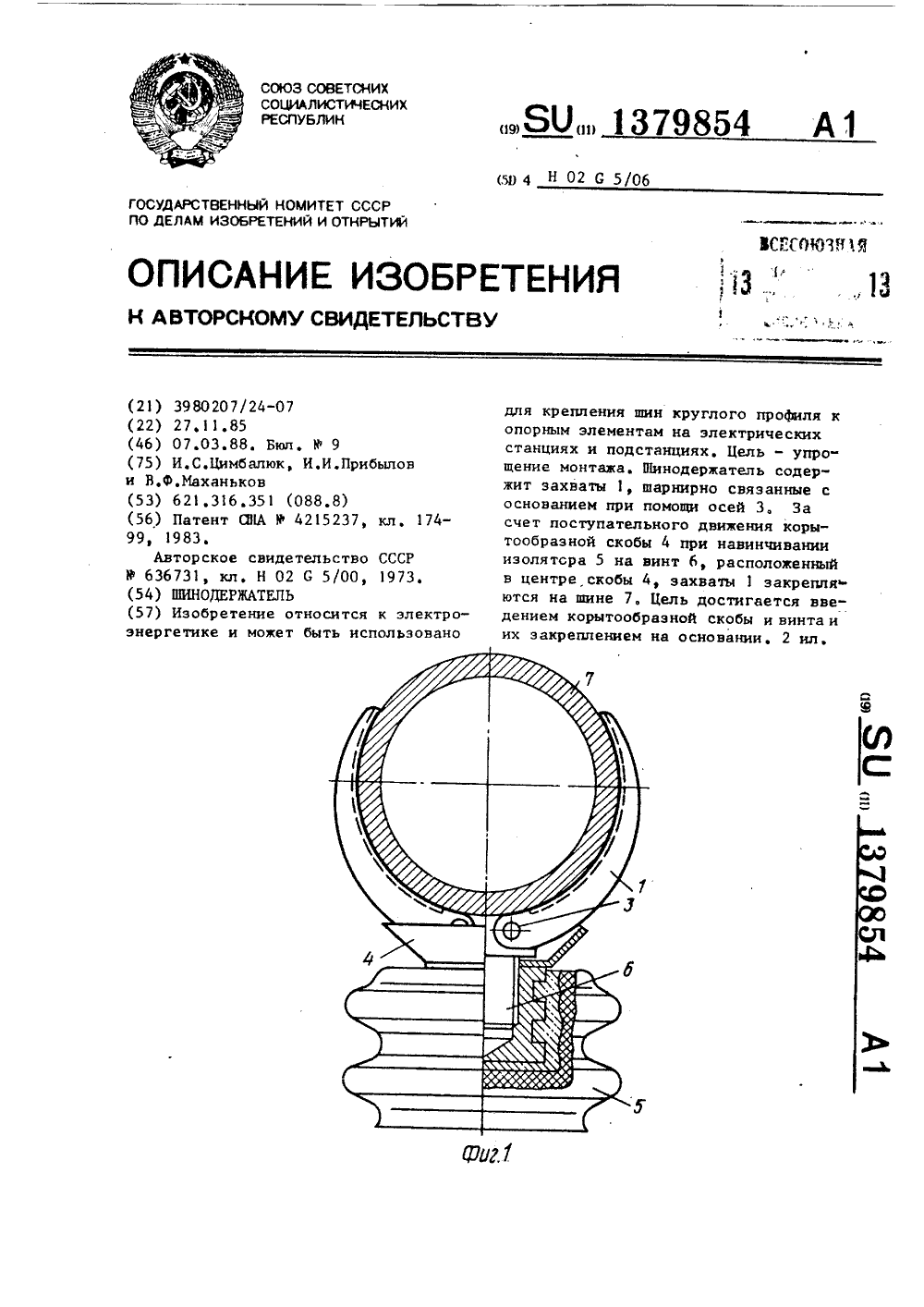

...монтажа и снижение трудоемкости.На фиг.1 показан шинодержатель,установленный на шине, общий вид,на фиг,2 - то же, вид сверху.Сущность изобретения состоит втом, что шинодержатель при помощизахватов 1 (фиг,1), шарнирно связанных с основанием 2 при помощи осей3 (фиг,2), эа счет поступательногодвижения корытообразной скобы 4 сбортиками при заворачивании изолятора 5 на винт 6, расположенный вцентре скобы 4 (фиг.1), надежно закреппяется на шине 7,При этом исключается его раскрепление при температурных линейныхизменениях шины. Благодаря шарнирной связи держателей 1 с основанием 2 не требуется большое отверстиев кожухе токопровода для прохода шинодержателя, Его диаметр определяется размером изолятора.Монтаж производится следующим образом....

Номер патента: 1319126

Опубликовано: 23.06.1987

Авторы: Гурьянов, Ондрин, Прибылов

МПК: H01R 43/20

Метки: сборки, токосъемного, устройства

...щеткодержатель 4 винтами7, Приспособление 5 представляет со- ЗОбой полую оправку с конусной поверхностью 6 на конце. За счет точнойвыставки щеткодержателя 4 автоматически устанавливается равномерноедавление щеток 8 и плотное прилегание их к ротору 1. Выставка щеткодержателя 4 на статоре 3 повторяется 26неоднократно в процессе сборки прибора и технологических испытаний при выставке на приспособлении для притирки щеток, при выставке на приспособлении для обкатки прибора и при выставке щеткодержателя в приборе.Предлагаемый способ обеспечивает стабильную установку щеткодержателя на всех этапах сборки и испытаний и значительно снижает трудоемкость процесса.Формула изобретенияСпособ сборки токосъемного устройства, включающий...

Номер патента: 1231525

Опубликовано: 15.05.1986

Авторы: Железнов, Ойгенблик, Подкопов, Прибылов, Цибульский

МПК: G06M 11/00

Метки: микрочастиц, счета

...и количества частиц вычислить концентрацию твердой фазы в суспенэии,При установке его под углом, меньшим 3 , выделяющийся газ собирается в пузырь и до определенных размеров не удаляется иэ полости сосуда. При этом суспензия, проходящая через микроотверстие шайбы в виде струи, захватывает газ, что приводит к изменению электрической проводимостиН струи суспензии и возникновению шу ма", соизмеримого по амплитуде с импульсами при прохождении частиц. Угол,обольший 3 , устраняет этот эффект за счет того, что гаэ перетекает в верхнюю часть трубки 4 и удаляется через патрубок 8Установка сосуда 3 под углом,обольшим 12 , приводит к забивке по 123Изобретение относится к техникеизмерения и счета микрочастиц в суспензиях.и может найти применение...

Номер патента: 1222515

Опубликовано: 07.04.1986

Авторы: Гор, Гуреев, Прибылов, Прудников

МПК: B24B 39/02

Метки: внутренних, инструмент, поверхностей, цилиндрических

...основного опорного конуса 1в шпинделе станка и вводится в обрабатываемое отверстие. Гайкой 8, перемещая дополнитель ный опорный конус 2, производят разжнм корпуса 3 и настройку деформирую.щих роликов 4 на требуемый размер.Выполнение корпуса упругим без дополнительных разрезов обесПечивает 25 стабильное положение деформирующихроликов в процессе обработки, что повышает качество обработки. Составитель Ю. КурбатовРедактор А. Козориз Техрец: Г.Гербер Корректор А. ар Заказ 1654/16 ВНИИПИ по 113035Тираж 74 Подписноего комитета СССРий и открытийаушская наб., д. 4/5 Государственелам изобрете осква, Ж,филиал ППП "Патент",г. Ужгород, ул. Проектная, 4 4 12225Изобретение относится к обработке поверхностным пластическим деформированием и может быть...

Номер патента: 1192123

Опубликовано: 15.11.1985

Автор: Прибылов

МПК: H03K 4/60

Метки: генератор, пилообразного

...вьходного напряжений,Уравляемый источник 6 представляет с;Обой стабилизатор напряженияс перестраивдемым опорньм напряжением, 1 ход сигнала обратной связи стабилизатора является входом управляемого ис.точника б Е 5 тсэрой вход буферного каскада 2 является его шиной питания.Устройство работает гпедующим Образом.Иыпуэ сы с заддющео генератора чаще Вгсо блокинг-генератора или муэьт 1 брдто)апоступ 1 ют д Вход буферногс к;ска; 1 2, 15 ус 1 ерсы 1 каскад э иэ эму:1 сов задающего гене- Э Д 1 С ) 11ФО Э си ) ) Е Т УЭ а Э П 51 ЮЩЧЙ С И Г НП Н С. 06 ; с 1 МОЙ МощНОСТИ Д,1 Я Л:Ход нсо кдгк,;1;э 3. Быхоцной каскад 3 Е) а 6 с1 ад т к 1 к д еу х с т О 1) 01 н и 1 слсч и форьнру 1 В отк;Онякщей катушке сск п. с,11;э Фс) рмы, 11 дчало об- р,11 с 1:с;1;1...

Номер патента: 1181076

Опубликовано: 23.09.1985

Автор: Прибылов

МПК: H02M 3/335

Метки: однотактный, постоянного

...Под воздействием указанногосигнала на входе инвертора б в первичной обмотке трансформатора инвертора 6 протекает линейно нарастающийток, Линейное нарастание тока в первичной обмотке трансформаторного инвертора 6 продолжается в течение 50насыщенного состояния транзистораинвертора 6. Как только транзисторинвертора б начинает переходить изнасьпценного состояния в активнуюобласть, на его коллекторе и соответственно на первичной обмоткетрансформатора инвертора 6 возникаетперепад напряжения. Этот перепад напряжения передается с помощьюдобавочной обмотки трансформатора наК-вход КБ-триггера 2 и возвращаетего в исходное состояние, при котором на его выходе появляется сигнал,закрывающий транзистор инвертора б.Поскольку транзистор инвертора 6...

Номер патента: 1159767

Опубликовано: 07.06.1985

Авторы: Лисов, Прибылов, Рыбаков

МПК: B24B 19/12

Метки: кулачков, сдвоенных, шлифования

...соприкаса-.ется с профилем кулачка-копира 4.Включают привод вращения обрабатываемого кулачка, после чего осуществляютдальнейший подвод шлифовальной бабки7. Рама 8 поворачивается вокруг осикачания, растягивая .пружину 19, досоприкосновения шлифовального кругас профилем шлифуемого кулачка 2, За"тем шлифование производят включениемподачи шлнфовальной бабки в рабочемрежиме до получения требуемого размера с припуском под выхаживание, которое происходит.без подачи за 3-4оборота кулачкового валика, послечего шлифовальную бабку 7 отводят висходное положение и выключают станок,При обработке обрабатываемый кула-.чок .перемещают вдоль,оси шлифовального круга. Собственно, перемещаютсявдоль оси кулачок-копир и ролик совместно. Износ шлифовального...

Номер патента: 1124391

Опубликовано: 15.11.1984

Авторы: Кузьмин, Новиков, Прибылов, Приходченко, Танаев, Щербаков

МПК: H01H 29/22

Метки: аппарат, жидкометаллическим, коммутационный, рабочим, телом

...жидкий металл замыкает твердометаллические 1 б контакты 13.Недостаток известного аппарата обусловлен низкой его надежностью, так как при отключении аппарата жидкий металл, стекая по стенкам камеры, оставляет на них тонкие пленки, которые способны обеспечивать электрическую цепь между твердо- металлическими контактами.Известен также коммутационный аппарат, содержащий твердометаллические контакты, изоляционную камеру с жидким металлом изамкнутым лабиринтом для обеспечения несмачивания жидким металлом части изоля ционной камеры 1.2 .Недостаткали данного аппарата являются сложность конструкции и недостаточная надежность, так как часть камеры, которая не должна смачиваться жидким металлом, смачивается им из-за разбрызгивания металла в...

Номер патента: 1084517

Опубликовано: 07.04.1984

Авторы: Артемкин, Прибылов

МПК: F16H 9/00

Метки: гибкой, передача, связью

...и по крайней ме-ре один из рычагов взаимодействует с кулачком. ъНа фиг, 1 схематично изображена передача с гибкой связью; на фиг. 2 то же, при изменении межосевого расстояния передачи; на фиг. 3 " разрез А-А на фиг. 1. Передача с гибкой связью содержит звездочки 1 и 2, охватывающие их замкнутое гибкое звено, качающиеся рычаги 4 н 5, имеющие на концах натяжные ролики 6 и 7, каждый из которых взаимодействует с одной из ветвей гибкого звена 3, неподвижно установленный кулачок 8 и ползун 9, на котором установлена звездочка 1. Рычаги 4 и 5 размещены на осях, закрепленных на ползуне 9, е возможностью синхронного поворота в противоположных направ лениях в плоскости вращения звездочек, Рычаг 4 взаимодействует с кулач" ком 8, Синхронный...

Номер патента: 1043936

Опубликовано: 28.02.1984

Авторы: Беленький, Большова, Быченко, Мутовин, Прибылов, Репка, Семенов, Чернов

МПК: B23K 35/26

Метки: высокотемпературной, пайки, припой

...не превышает б кг/мм.Известен пропой для высокотемпературной пайки, содержащий, мас.В:Индий 25-70Олово 5-50Медь 5-40Элемент, выбранный из группы: титанцирконий, гафний 1-10 2) .Однако этот припой имеет более низкую пластичность и не обеспечи.- вает получение достаточно прочного паяного соединения при пайке меди.Цель изобретения - повышение. пластичности припоя и прочности паяного соединения.Это достигается тем, что припой, включающий медь, индий, олово, дополнительно содержит германий, при следующем соотношении компонентов, мас.Ъ:Медь 1-6Индий 0,05-5Германий 0,01-1Олово ОстальноеВведение меди, германия и индия в количествах, меньших значений нижних пределов, не эффективно и не влияет существенно на качество паяных...

Номер патента: 1006175

Опубликовано: 23.03.1983

Авторы: Лисов, Прибылов

МПК: B24B 19/12

Метки: кулачков, сдвоенных, шлифования

...рычагах с возможностью качания вокруг осей следящий ролик и шлифовальный шпиндель, связанный с приводом его вращения, причем рычаги, на которых установлены следящий ролик и шлифовальный шпиндель, имеют длины, соответствующие длинам плеч рычагов толкателей кулачково-рычажного механизма, а диаметры шлифовального круга и ролика соответст, вуют диаметрам роликов толкателей кулачково-рычажного механизма, снабжено уста 35 новленной с возможностью качания рамой с размещенными на ней следящим роликом и шлифовальным шпинделем с приводом его вращения, при этом рама с осью качания размещены с возможностью перемещения 40 относительно обрабатываемого кулачка.На фиг. 1 изображена схема устройства; на фиг. 2 - вид А на фиг, 1.Станок имеет станину,...

Номер патента: 918150

Опубликовано: 07.04.1982

Авторы: Доронин, Михалевич, Прибылов

МПК: B61H 13/38

Метки: передачи, подвеска, рычажной, тормозной, триангеля

...3лес второй конец затяжки вертикальных рычагов 6 имеет два дополнитель" ных отверстия 12. Поэтому кронштейн 13 для присоединения правого стержня 1 к затяжке 5 (с наружной стороны вагона) должен иметь три отверстия, размещенные на расстоянии, обеспечивающем параллельность стержня 1 и правого вертикального рычага 14. В отверстиях кронштейнов 4, 1 1 О и 13 предусматривается постановка втулок, снижающих износ стержнейУстройство работает следующим об- . разом.При отпущенном положении тормоза ,регулируется положение поверхности колодки 10 по отношению к ободу колеса 11 с помощью гайки 3, затягивающей пружину 2.При торможении вагона вертикаль.ный рычаг 6 перемещает через распорку 9 швеллер 8 левого триангеля вместе с тормозными колодками 10...

Номер патента: 905011

Опубликовано: 15.02.1982

Авторы: Афонцев, Иванов, Качурин, Прибылов, Семенов, Сидоров

МПК: B24B 27/06

Метки: абразивно-отрезной, станок

...пальца 4 в открытый участок линейки 9совпало с окончанием разрезки металла по толщине.Работа станка при отрезке полосового материала происходит следующим образом.Разрезаемую полосу закрепляют на станине 1 механизмом зажима 10, расфиксируют рычаг 2, выводг из зацепления с ним защелку 8, включают электродвигатель 7 привода вращения шпинделя и за рукоятку б опускают шпиндель 5 на разрезаемую полосу, врезаясь в нее абразивным кругом 11 до тех пор, пока копирный палец 4 не опустится на открытый участок копирной линейки 9. При этом рычаг 3 поворачивается вокруг шарнирного соединения его с опорным рычагом 2. Затем рукояткой б перемещают шпиндель 5 поперек разрезаемой полосы. При этом копирный палец 4 входит в паз копирной линейки 9 и...
