Аршанский

Номер патента: 1762551

Опубликовано: 20.09.1999

Авторы: Аршанский, Марсуверский, Новиков, Пархачев, Пронин, Рудин, Суковатин, Чернавин

МПК: C21B 7/20

Метки: доменной, загрузки, печи

Способ загрузки доменной печи, включающий подачу порции шихты из загрузочного устройства на заданный уровень засыпи, разрыхление шихты в печи маятниковыми подвижными плитами, отличающийся тем, что, с целью увеличения производительности печи, уровень шихты в печи после подачи порции шихты поддерживают в пределах высоты подвижных плит, причем перед подачей плиты устанавливают вертикально, а после подачи передвигают до угла, равного углу наклона стен шахты доменной печи.

Номер патента: 2001814

Опубликовано: 30.10.1993

Авторы: Аршанский, Промзалев, Шевцов

МПК: B60B 35/10, B62D 55/084

Метки: гусеничное, колеей, переменной, средство, транспортное

...регулировочный винт, проходящий через торцовую крышку и заглушку, при этом входной вал редуктора размещен в выемке торцовой 55 крышки, а выходной вал жестко соединен с центральным регулировочным винтом.На фиг. 1 представлено гусеничное транспортное средство с переменной колеей; на фиг. 2 - то же, схема изменения колеи; на фиг, 3 - поперечный телескопический брус; на фиг, 4 - разрез А-А на фиг. 3; на фиг. 5 - разрез Б - Б на фиг. 3; на фиг. 6 - накладка с пазом.Гусеничное транспортное средство 1 с переменной колеей включает гусеничный движитель 2, гусеничные тележки 3, опорные поперечные брусья 4, выдвижные балки 5 с проушинами 6, центральную трубу 7 с резьбовыми заглушками 8, палец 9, соединяющий брус 4 с трубой 7. Выдвижные балки 5...

Номер патента: 1814977

Опубликовано: 15.05.1993

Авторы: Аршанский, Загорский, Мосейчук

МПК: B23B 25/06

Метки: износа, инструмента, металлорежущего

...в режиме "сложения". Когда из памяти реверсивного счетчика 10 будет все вычтено, а информация с выхода ПНЧ продолжает поступать в режиме "вычитания", то йа одном из выходов реверсивного счетчика 10 появится сигнал переноса информации - кратковременный прямоугольный импульс(ШО,фиг.З), который является командой для запуска мультивибратора 14, Импульс. вырабатывэемый первым мультивибратором 14 (О 14, фиг,З) является командой разрешения записи информации в память первого двоичного сцетчика 12. Окончание записи информации, в счетчик 12 осуществляется 5 передним фронтом импульса "лог,1", поступающего с первого выхода тактового генератора 20 на один из входов управления работой первого мультивибратора 14 через инвертор 15 (фиг.2), За...

Номер патента: 1804487

Опубликовано: 23.03.1993

Авторы: Аршанский, Ким, Киричков, Марсуверский, Перхачев, Рыбаков, Филиппов, Чернавин

МПК: C21B 7/08

Метки: колошник

...шихтовых материалов за сегментами устанавливают стенку 5 с углом наклона к горизонту, большим угла естественного откоса загружаемой шихты. Кроме того, в коллектор кривошипно-шатунных механизмов подают инертный газ (например, азот). Перед опусканием порции шихты в печь поверхность загруженных материалов Пг находится на уровне или ниже нижней кромки сегментов, сегменты устанавливают под углом а 1 = 90, После опускания материалов в печь поверхность засыпи П 1 находится в пределах высоты подвижных сегментов 2. Затем сегменты 2 передвигают с помощью привода 4 до а, равного углу наклона шахты ф 5 - 77 О). При этом боковое давление шихты в верхней части шахты уменьшается в 3-4 раза и увеличивается вертикальное давление шихты, что обеспечивает...

Номер патента: 1804406

Опубликовано: 23.03.1993

Авторы: Аршанский, Промзалев, Шевцов

МПК: B62D 55/084

Метки: гусеничного, средства, транспортного, ходовая, часть

...выдвижение балок 5, Центральная труба 7 с двух сторон имеет гайки 8, в которые входят регулировочные винты 12, подвижно закрепленные в опорах 13. На концах балок 5 винты 12 удерживаются крышками 14 с пазами В. На конце винта 12 установлен редуктор 15. Рукоятку 16 можно переставлять на конец выходного вала Е редуктора 15, получив прямую передачу 1;1,или на входной его вал.Входной вал редуктора 15 имеет удлиненный конец для взаимодействия с пазом В крышки 14,При затяжке болтов 17 крышка 14 зажимает винты 12.Процесс изменения колеи происходит следующим образом,Поддомкрачивается любая из двух гусеничных тележек 3, откручиваются болты 17 до обеспечения вращения винта 12, На свободном конце винта 12 устанавливается редуктор 15,...

Номер патента: 1801851

Опубликовано: 15.03.1993

Авторы: Аршанский, Кузьмин, Промзалев, Шевцов

МПК: B60D 1/00, B62D 53/02

Метки: жесткое, сочлененного, средства, сцепное, транспортного

...связанными с проушинами 21 в нижней части торцевой плиты 4,Сменное технологическое оборудование имеет торцевую плиту 22, закреплен-; ную на ланжеранах 23 (или хребтавой балке), в ее отверстия установлены штыри 24, имеющие с одной стороны резьбу, с другой коническую поверхность, а в средней .части кольцевую проточку рабочим торцом, имеющим радиус контактной поверхности, приближейный к радиусу шариков 10. оборудования. Узел моторного блока 2 имеет торцевую плиту 4, которая крепится к В верхней части торцевых плит 4 и 23 установлены визиры 25, В средней части торцевой плиты 4 установлены датчики 26, дающие сигнал стыковки. Передвижение одноосного моторного блока возможно при наличии дополнительного опорного катка "Е" или с...

Номер патента: 1801791

Опубликовано: 15.03.1993

Авторы: Аршанский, Кузьмин, Османов, Промзалев, Шевцов

МПК: B60D 1/00, B62D 53/02

Метки: жесткое, сочлененного, средства, сцепное, транспортного

...стыки отЖесткое сцепнае устройство сочленен-. взаимного поворота узлов 2 и 3. В такомного транспортного средства включает мо- положении стыков включается привод 11, . торный блок, узел сочлененной рамы "Е" и шарнирно связанный с рычагом замка 10,сменное технологическое оборудование, 30 который поворачивается на угол "а" с одно- Стыковочное устройствО 1 транспортнагО временнь 1 м осевым перемещением на вели- средства состоит из узла.2 моторного блока чину "8". Сферические торцы выступающих и узла 3 сменного технологического абору- частей профильного отверстия замка 10 дования. Узел 2 моторного блока имееттор- вступают ва взаимодействие са сфериче цевую плиту 4; в отверстии размещен 35 ским торцом выступов конических концов...

Номер патента: 1754491

Опубликовано: 15.08.1992

Авторы: Аршанский, Кузьмин, Промзалев, Шевцов

МПК: B60D 1/00, B62D 53/02

Метки: жесткое, сочлененного, средства, сцепное, транспортного

...лысками и проточкой на сферической поверхности, а другой - шлицы. На шлицах штыря 11 установлены двуплечие рычаги 12, Верхний конец рычага 12 шарнирно соединены с приводом 13, а его нижний конец оснащен роликом 14 и взаимодействует с направляющими прижимами 15. Двуплечий рычаг 12 закреплен гайками 1 б, а привод 13 посредством оси 17 соединен шарнирно с торцовой плитой 4.На оси 18 шарнирно установлена серьга 19, имеющая три отверстия, к двум из которых нижним) шарнирно присоединены тяги 20, взаимодействующие с двуплечими рычагами 12, а третье отверстие, в средней части серьги 19 шарнирно связано со штоком привода 13, усилиями которого реверсивно и синхронно поворачиваются штыри 11 при стыковке и расстыковке,На верхних кромках торцовых...

Номер патента: 1750994

Опубликовано: 30.07.1992

Авторы: Аршанский, Промзалев, Шевцов

МПК: B60K 17/32, B62D 55/04

Метки: гусеничным, движителем, сменным, средство, транспортное

...двухзвенную шарнирную связь,шарнирно соединяющую проушину с рамойкатков, внутренние диски фрикционноймуфты закреплены на входном валу, а наружные связаны с ведущей шестерней, подвижно установленной на нем.На фиг.1-6 изображено предлагаемоесредство,Редуктор бортовой одноступенчатыйимеет корпус 1 с проушинами 2 в верхнейчасти, на которых размещены поддержива- .ющие гусеничную ленту ролики 3. Спередиимеются проушины , опирающиеся на рессору, а снизу упор 5, который опирается наамортизаторы. Входной вал 6 вращается наподшипниках 7 и 8 качения, один из которыхопирается на корпус 1, а другой на промежуточную о. ору 9, На шлицевом конце вала6 установлены фрикционная нормальнозамкнутая муфта 10, а ее наружняя обойма11 посредством шлицевого...

Номер патента: 1731819

Опубликовано: 07.05.1992

Авторы: Аршанский, Воронин, Кудояров, Марсуверский, Музыченко, Пархачев, Першиков, Рыбаков, Филиппов, Часовских

МПК: C21B 7/08

Метки: доменной, колошниковой, перемещения, печи, плиты, подвижной

...со штангой-толкателем, состоящей из двух частей 5 и 6, соединенных между собой шарниром 7, подвешенным маятниковым рычагом 8 к кронштейну 1, Другой конец штанги-толкателя связан шарниром с траверсой 9 подвикной плиты 10. Уклон дна коробки кривошипного механизма составляет 37 - 45 к горизонту,Устройство работает следующим образом,Давление масла в гидроцилиндре 11 создает усилие на поршень, которое через вдвигающийся шток передается на внешний кривошип 12 механизма и поворачивает его, Через общий вал 3 поворачивается на тот же угол внутренний кривошип 4, который толкает штангу-толкатель и отклоняет подвижную плиту,Влияние угла наклона дна коробки кривошипного механизма наобразование отложений колошниковой пыли и условия работы...

Номер патента: 1717467

Опубликовано: 07.03.1992

Авторы: Аршанский, Промзалев, Шевцов

МПК: B62D 55/18

Метки: гусеница, трактора

...крепежной пластиной.Накладка из эластичного материала с кордом в опорной части имеет замкнутый или незамкнутый контуры. В полость накладки закладывают упругие элементы с металлической пластиной между ними. В проушинах трака выполнены пазы под эту пластину. Зауженные концы металлической пластины необходимы для уменьшения прорезей в проушинах трака, Широкая средняя ее часть является опорной поверхностью, которая обеспечивает равномерное распределение нагрузки по всей поверхности накладки, упругих элементов и трака. Такое взаимодействие обеспечивает мягкость хода, приближенного к пневмошине, но с большой, поверхностью контакта с почвой,Металлические пластины надежно закрепляют накладку, обеспечивая некоторую подвижность в полости трака,...

Номер патента: 1699721

Опубликовано: 23.12.1991

Авторы: Аршанский, Роугияйнен

МПК: B23B 1/00

Метки: жесткости, резанием, системы, технологической

...к машиностроеьзовано при испыстанков,является упрощеет исключения не- упругих деформаие относи ыть испол режущих бретения нта за счзмерения НВ - Если заготовк резания ными зна ния соатР 1=К Р 2=К( где К=Ср(откуд преобраз;абщемашиностроительнымжимов резания сила резанияобработки равна(Н В),енный казффицент силы ре/РгЯУ 2 - У 1к( У Б Я 2) на резания, в (1=с+у): задан зания 1 и сме ельно зэгата рмациями; а на оборот лючэюную тещениеки, вь ая две роцесинст- ванное Таким образо при разных эначе считать величину и в технологической кость., измеряя иях подач рирэщения системе и н илу резания можно расдеформаций йти ее жестки (или зэго Согласно нормативам ре для лезвийной Р=С Я где Ср - обобщ зания; т" - глуби составляющие сом глубину ре...

Номер патента: 1698120

Опубликовано: 15.12.1991

Авторы: Аршанский, Промзалев, Шевцов

МПК: B62D 55/084

Метки: гусеничного, средства, транспортного, ходовая, часть

...ретения - упрощение переналадгую колею. Для этого оси гусеничек и.размещенные в их полостях снабжены удлинителями, распои со стороны гусеничных тележек щими в себя шлицевую втулку и ный в ней дополнительный торси(54) ХОДТРАНСПО(57) Изобрствен номуЦель изобки на друных тележторсионыложенными включаюразмещенон. 3 ил,вые фланцы 8, жестко связанные с кронш- З тейнами 9, и закрепляют стяжными болтами 10. В процессе движения гусеничного транспортного средства с переменной колеей его . гусеничный движитель сохраняет возможность смягчать вертикальные колебания остова при переезде неровностей, так как кронштейны 9 связаны посредством жестко закрепленных шлицевых фланцев 8 0 с торсионами 5 и обеспечивают поворот кронштейнов 9 на...

Номер патента: 1687498

Опубликовано: 30.10.1991

Авторы: Аршанский, Промзалев, Шевцов

МПК: B62D 55/04

Метки: гусеничным, движителем, сменным, средство, транспортное

...проушины с нижним шарниром 7, ограничителя 24 хода, болта 25, гайки 26 и пружины 27, Перед установкой пружина 27 поджимается до необходимого усилия болтом 25 и гайкой 26, В процессе работы упругий элемент 8, сжимаясь, гасит вертикальные колебания подвешенной массы трактора, шарнирная связь 10 обеспечивает строго вертикальное перемещение гусеничных тележек 1 и 2. Ограничение движения подрессоренной массы трактора вниз происходит до упора в ограничитель 24, а вверх - на длину болта 25 до упора гайки 26 в дно ограничителя 24. Движение трактора осуществляется, когда крутящий момент от двигателя через коробку КПП поступает на входной вал бортового редуктора 16 и через нормально замкнутую фрикционную муфту 18, соединяющую его с ведущей...

Номер патента: 1658023

Опубликовано: 23.06.1991

Авторы: Аршанский, Загорский, Мосейчук

МПК: G01N 3/58

Метки: износа, инструментов, многолезвийных, размерного

...дифференцирующий блок 7, первый счетчик 9, схему 18 задержки и первый мультивибрятор 20, На прямом выходе первого мультивибратора 20 сигнал "Лог 1" является командой "Сложение"(период времени 1- г 2, Овао для реверсивного счетчика 22, фиг.2), а сигнал "Лог,О" (период времени игз, Оеых 2 о, фиг.2) является командой "Вычитание" для реверсивного счетчика 22, С приходом первого импульса от формирователя 4 импульсов запускается первый мультивибратор 20, а на его выходе формируется сигнал "Лог,1". реверсивный счетчик 22 импульсов становится в режим "Сложение" и ожидает прихода импульсов, которые через схему 18 задержки поступают на тактовый вход реверсивного счетчика 22 импульсов.Схема 18 задержки необходима для того, чтобы все переходные...

Номер патента: 1587470

Опубликовано: 23.08.1990

Авторы: Аршанский, Бабаджанян, Зайцев, Селиванов, Чуненков

МПК: G05D 7/00

Метки: двухмембранный, расхода, регулятор

...19 выполнены в виде пластин и установлены на мембранах 2 и 3, Для удобства регулирования зазора между соплами 16 и 17 и заслонками 18 и 19 имеются компенсационные кольца 20. Для обеспечения доступа к винту 6 в корпусе 1 выполнено окно 21, обе части 4 и 5 штока установлены в корпусе 1 через сальники - уплотнительные кольца 22 для повышения демпфирующих свойств регулятора и уменьшения вероятности появления апериодической неустойчивости.Двухмембранный регулятор расхода работает следующим образом.Для повышения устойчивости работы двухмембранного регулятора расхода осуществляют предварительный натяг мембран 2 и 3 с помощью винта 6, Затем производят настройку рабочих параметров установкой (сопел 16 и 17 относительно заслонок 18 и 19 с...

Номер патента: 1569318

Опубликовано: 07.06.1990

Авторы: Аршанский, Буткевич, Зиндер, Пескин, Ситов, Хаги

МПК: B66C 23/72

Метки: подъемное, уравновешивающее

...(не показано). Веса противовесов выбираются из соотношения п 161+(К - п 2) 62+(К - 1 - пз) 63+ п 464Р -гЮ Т -+М,где 6; - сила тяжести 1-го звена пантографа30К . - коэффициент подобия пантографа;и, -- отношение расстояния от центратяжести -го звена до его края,ближнего к грузозахватному органу, к базовой длине звена, параллельного ему;35гп, Г - отношение плеча установки противовесов Р и Т на соответствующих звеньях к базовой длине звеньев, параллельных им;Л 1 - сила тяжести, уравновешивающаясобственно механизм параллельных кривощипов;Р - вес противовеса, установленногона поворотном звене пантографа;Т = вес противовеса, установленногона кривощипе,На ко 1 ще звена 6 установлено грузозахватное приспособление (не показано).Устройство...

Номер патента: 1539218

Опубликовано: 30.01.1990

Авторы: Аршанский, Давыдов, Журавлев, Киричков, Силин, Толстов

МПК: C21D 1/78, C21D 9/38

Метки: валков, восстановления, заэвтектоидных, сталей

...С/с приводят лишь к незначительному Ы-преврацению и способствуют уменьшению структурных напряжений. Практически полностью отсутствуют неотпущенные бейнитные и бейнито-мартенситные структуры,В процессе термоциклирования Формируется композитная структура, выпол няющая демпфируюцие свойства, а именно твердый наплавленный слой, мягкийотпущенный слой, твердый отпущенныйслой и матричная структура. Это наряду с уменьшением уровня остаточных на пряжений обеспечивает отсутствие разрушения наплавленного слоя в процессеэксплуатации изделий и делает возможным восстановление валков,из заэвтектоидных сталей, 301 Твердость наплавлен корость агрева, С/с Твердостьматрицы,М НВ Время между цикла ми, с Эксплуатационная стойкость Режим обработки СкоТемпера...

Номер патента: 1465269

Опубликовано: 15.03.1989

Авторы: Аршанский, Зиндер, Колесников, Лещев, Москалев, Олехнович

МПК: B24B 3/24, B24B 3/26

Метки: винтовой, заточки, кромки, подточкой, поперечной, режущей, сверл

...яние У в минус, где 45П - диаметр шлидювального круга; Ы -задний угол поперечной режущей кромки,Затем шлифовальный круг 2 переме щают вдоль проекции главной режущей кромки на плоскость, проходящую через оси сверла 1 и шлифовального круга 2 при заточке сверла 1, на расстояние 1 = В - Ь - 1 где В - ширина шли%55 фовального круга; Ь - ширина плоскости подточки; 1, - расстояние от вершины сверла до торца шлифовального круга 1 перед ориентирующими перемещениями последнего, и одновременно в направлении, перпендикулярном указанному, на расстояниеП1, = - (1 - соэ с )2В то же время осуществляют поворот сверла 1 вокруг своей оси О, от исходного положения заточки 1 на уголкоторый определяет угол поперечной режущей кромки. Угол у, определяют по...

Номер патента: 1437200

Опубликовано: 15.11.1988

Авторы: Аршанский, Козлов, Чуненков

МПК: B24B 49/00

Метки: бесцентровошлифовальных, геометрии, продольной, станках, точностью

...действием сил резанияось шпинделя 12 круга 4, например, состороны выхода изделия из зоны резания смещается влево, то в кармане 17опоры 14 возрастает давление, а вкармане 18 соответственно падает,З 5 ласло, вытекая иэ кармана 17 черездроссель 19, повышает давление в кармане 21 безрасходного регулятора 16.Мембрана 23 регулятора 16 перемеща 40 ется и уменьшает количество масла,поступающего в карман 18 черездроссель 20, что снижает давление вкамере 22 регулятора 16. Мембрана 24регулятора 16 перемещается и увеличивает количество масла, поступающего45в карман 17. Эти изменения количествамасла в карманах 17 и 18 опоры 14возвращают ось шпинделя 12 круга 4 висходное положение.Аналогичным образом стабилизирует 50ся положение оси шпинделя 12 круга...

Номер патента: 1301867

Опубликовано: 07.04.1987

Авторы: Аксельрод, Аршанский, Житова, Ибрагимов, Новицкий, Стамбульчик, Филиппенков

МПК: C22C 38/50

Метки: сталь

...составляет 15 МПа, скорость скольжения образцов 10 м/мин. Образцы покрывают смазкой из измельченного графита (203) и мазута (803).Длительность испытания 3 ч, после чего образцы взвешивают. В качестве критерия износостойкости принимают потерю массы образца после испытания, Видно, что предлагаемая сталь имеет меньший износ нри 600 и 800 С.оИспытание на горячую пластичность проводят на универсальной испытательной машине УИМ, оборудованной нагревательной печью. Гладкие образцы диаметром 10 мм нагревают до 600, 800 и 1200 С и испытывают на растяожение. Пластичность при растяжении Ърассчитывают по формулеЙрЪр = 23 и - - р1 к 40 где Й и Й - начальный и конечныйдиаметр образца,В табл. 1 приведен химическийсостав предлагаемой стали.В табл, 2...

Номер патента: 1257108

Опубликовано: 15.09.1986

Авторы: Аршанский, Воронов, Губерт, Литвиненко, Лучкин, Малиночка, Олихова, Стамбульчик, Филиппенков, Шамонова, Шерстнев

МПК: C21D 9/38

Метки: валков, заэвтектоидной, литых, стали, термической

...при температуре отпуска 500о550 С обеспечиваются выдержками втечение 4 ч. Увеличение времени отпуска или его уменьшение приводятк отрицательным эффектам соответственно для увеличения и уменьшениятемпературы отпуска.Охлаждение от температуры отпуска по предлагаемому способу (навоздухе) в сравнении с известным(охлаждение со скоростью 25 С/ч до200 С и далее на воздухез позволяетсократив длительность цикла термической обработки, сохранить износостойкость рабочего (глубина 30 мм)слоя валка. П р и м е р. С целью сравнения предлагаемого способа с известным в индукционной печи в атмосфере воздуха выплавляли сталь 150 ХНМФ следующего химического состава,. вес.Е:Углерод 1,52Марганец 0,731(ремний 0,48Хром 1,81Никель 1,04Молибден 0,25Ванадий...

Номер патента: 1240560

Опубликовано: 30.06.1986

Авторы: Аршанский, Козлов, Щербакова

МПК: B24B 51/00

Метки: точностью

...и выделяется в самостоятельный диапазон.Границы указанных частотных диапазонов расчитываются следующим обра- зом(2)пРп зпсдиаметр детали;диаметр ведущего круга; частота. вращения ведущего круга;длина детали;угол разворота ведущего круга в вертикальной плоскости,1 О где й Р иТогда тости,Если возмущения, воздействующие на процесс бесцентрового шлифования, имеют частоту колебаний вьппе 15 Гц (Г, ), появляется погрешность формы детали вдоль образующей линии поверхности в виде отклонения от круглости (гранности). До частоты 125 Гц (Г ) высота волны образующейся на детали погрешности равна удвоенной амплитуде колебаний, а выше этого значения за счет перерезания волны шлифовальным кругом она начинает уменьшаться.(4)69Рп 15г = 27 Д ф (5) где А...

Номер патента: 1221545

Опубликовано: 30.03.1986

Авторы: Аршанский, Загорский, Мосейчук

МПК: G01N 3/58

Метки: износа, инструментов, многолезвенных, размерного

...счетчиков 10 и 11 импульсов, выход первого счетчика 9 импульсов подключен к входу второго дифференцирующего блока 8, выход которого соединен с входом четвертого счетчика 12 импульсов, второй вход третьего счетчика 11 импульсов связан с выходом второго счетчика 10 импульсов, а оба их выхода связаны с входами соответственно второй и третьей схемы 14 и 15 совпадений, выходы которых через переключатель 16 соединены с входами четвертого счетчика 12 импульсов.Устройство работает следующим образом.Колебания инструмента измеряются датчиком 1 и поступают на согласующий усилитель 2 с регулируемым коэффициентом усиления. К выходу усилителя подключают полосовой фильтр 3 с коэффициентом передачи, примерно равным единице, и необходимой...

Номер патента: 1215072

Опубликовано: 28.02.1986

Авторы: Аршанский, Ионов, Каплан, Чернышев, Шерман, Эйдель

МПК: G01R 31/333

Метки: аппаратов, варианты, высоковольтных, его, емкостных, испытаний, отключение, переменного, токов

...сосредоточенной емкости, переходное восстанавливающееся напряжение на зажимахиспытуемого аппарата 14 определяетсяпостоянным напряжением на первом конденсаторе 5, напряжением промышленной частоты источника переменноготока 1, составляющей от затухающегоколебательного разряда третьего конденсатора 10 на второй реактор 4 через второй резистор 11 и составляющей, связанной с повышением напряжения на ветви из второго конденсатора 8 и первого резистора 9 вследствие прекращения протекания отстающего испытательного тока черезиспытуемый аппарат 14 и первый реактор 2.Последние две составляющие имеютодинаковые частоты и декременты затухания и направлены взаимно противоположно, причем первая из- них превышает вторую, что обеспечивает правильное...

Номер патента: 1164585

Опубликовано: 30.06.1985

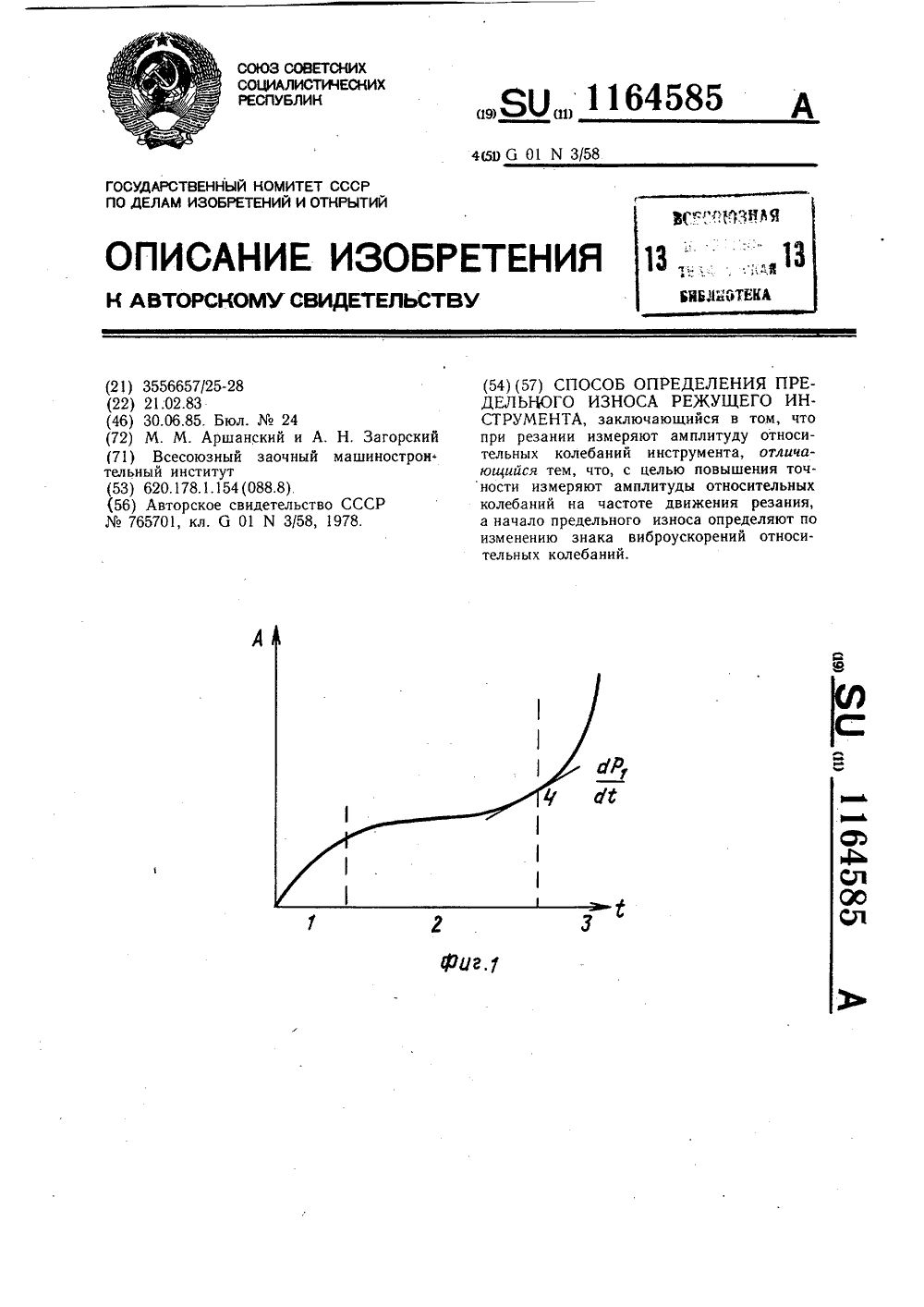

Авторы: Аршанский, Загорский

МПК: G01N 3/58

Метки: износа, инструмента, предельного, режущего

...приводит к росту амплитуды колебаний инструмента относительно заготовки во всем диапазоне частот, особенно проявляясь на частоте соответствую 1 цей скорости резания. При этом закон изменения амплитуды относительных колебаний идентичен закону изменения износа,. поэтому изменение знака второй производной закона изменения амплитуды относительных колебаний, т. е. относительных виброускорений, будет соответствовать наступлению предельного износа. Устройство, реализующее предлагаемый способ, содержит пьезоэлектрические вибродатчики 1 и 2, согласующие каскады 3 и 4, инвертор 5, сумматор 6, анализатор 7 спектра, выпрямитель 8, дифференцирующие звенья 9 и 10, компаратор 11, релейную автоматику 2. Способ реализуется устройством, работа...

Номер патента: 1022575

Опубликовано: 15.03.1984

Авторы: Адоньев, Аршанский, Вишневский, Ионов, Каплунова, Рабкин, Тарасов

МПК: H01H 1/58

Метки: аппаратов, контактное, электрических

...повышения надежности удержания кольца в углублении, например, 15 для контактных устройств на небольшие токи с тонкими ламелями целесообразно кольцо делать иэ пружинящего материала с поперечным разрезом.Для контактных устройств, где ла О мели прикреплены к основанию контакта гибкими связями, предлагается устанавливать второе кольцо, длякоторого выполняются углубления вламелях со сторонь 1 оси контактного 5 устройства между серединой ламели иоснованием контакта. Для дальнейшего повышения надежности второе кольцо выполнено с на- ЗО Ружным диаметром, большим наружногодиаметра первого кольца.На фиг.1 изображено розеточноеконтактное устройство с плоскимиламелями;на фиг.2 - разрез А-А на 35 фиг.1; на фиг.З - кольцевое устрой,ство с 2-образными...

Номер патента: 1060899

Опубликовано: 15.12.1983

Авторы: Аршанский, Волканова, Горюшко, Суховеев

МПК: F26B 21/06

Метки: жидких, продуктов, процесса, распылительной, сушки

...продукта и подают этот сигналв качестве задания, через регулятор насыпнойплотности на регулятор давления расиыла, иэмеренное значение насыпной плотности сравнивают с заданным значением, определяют абсо,лютную величину их разности и ири отклонении последней от предельного значения зада.ние регулятора. давления расиыла регулируютпо сигналу заданной насыпной плотности,На чертеже приведено устройство, реализующее данный способ.Устройство .содержит технологические линии подачи топлива 1, первичного воздуха 2,вторичного воздуха 3, газогенератор 4, технологическую линию теплоносителя 5 с вентилятором 6, технологическую линию 7 подачикомпозиции с насосом высокого давления 8,распылительную сушильную башню 9, технологическую линию отходящих газов...

Номер патента: 1043412

Опубликовано: 23.09.1983

Авторы: Аршанский, Гринчук, Ефремов, Карпухина, Клейман, Лангер, Любимов, Никитин, Флеер

МПК: F16L 37/30

Метки: разъемное, соединение, трубопроводов

...второй стадии соединения полумуфт.Цель изобретения - повышение надежности устройства.Поставленная цель достигается тем,45что в устройстве, содержащем две .по-лумуфты с размещенными внутри нихподпружиненными клапанами, соединенные посредством фиксирующего элемента и Фиксаторной втулки, расположенных в одной из полумуфт, на корпусекоторой выполнен выступ, причем пообе стороны последнего установленыпружины разной жесткости, снаружисоединения установлен шаровой шар-55нир с внутренним выступом, размещейным между пружиной с большей жесткостью и выступом корпуса полумуфты на боковой поверхности фиксаторной втулки выполнен паэ, а шарнир снабжен дополнительным упором, ограничивающим перемещение фиксаторнойвтулки в сторону,...

Номер патента: 1028473

Опубликовано: 15.07.1983

Авторы: Аршанский, Козлов, Харин

МПК: B23Q 15/00

Метки: автоматической, коррекции, погрешности, фрезерования

...2, и интегрирующие блоки,4, входы которых связаны с выходами фазовых дискриминаторов 2, а выходы блоков 4 связаны с приводами 5 посоответствующим осям координат системы СПИД б с блоком программного управления 7.Блок 3 фиг, б содержит источник света 8 с фотоэлементом 9, между которыми расположен диск иэ непрозрачного материала с отверстиями, закрепленный на шпинделе станка, фотоэлемент соединен с делителем 10, к которому подключено звено задержки 11, соединенное параллельно со счетчиком 12 и источником постоянного напряжения 13, причем выход фотоэлемента 9 соединен .также со счетчиком 12, а выход счетчика 12 - с источником 13.Устройство работает следующимобразом.Сигнал программы по координатамХ и У от системы программного...
