Уплотнение фланцевого соединения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1687970
Автор: Пивен
Текст

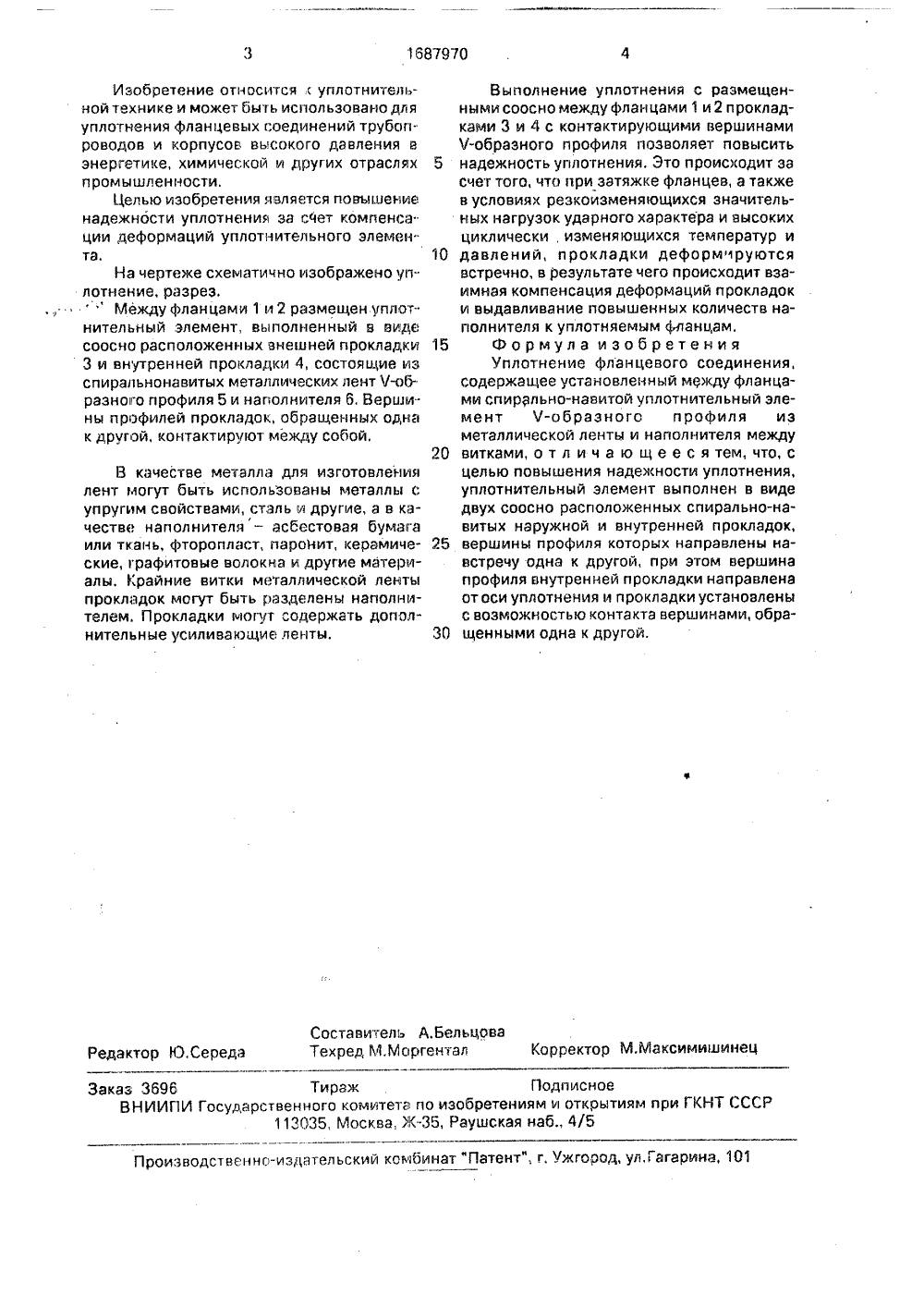

,1687970 6 3 15/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР САНИЕ ИЗ РЕТЕН ВТОРСКОМУ СВИДЕТЕЛЬСТВ 87, кл. Е 16315/12,(54) УПЛОТНЕНИЕ ФЛАНЦЕВОГО СОЕДИНЕНИЯ(57) Изобретениедежность уплотнения трубопроводкомпенсации деф позволяет повысить нания фланцевого соединеов или корпусов за счет ормаций уплотнительного(56) Патент США М 461987. 0но-исследовательскийнологический институтких иэделий элемента. Между фланцами 1 и 2 установлен спирально навитой уплотнительный элемент Ч-образного профиля из металлической ленты 5 и наполнителя 6 между витками. Элемент выполнен в виде двух соосно расположенных спирально навитых наружной и внутренней. прокладок 3 и 4, вершины профиля к-рых направлены навстречу друг к другу. Вершина профиля прокладки 4 Направлена от оси уплотнения. Прокладки 3 и 4 установлены с возможностью контакта вершинами, обращенными друг к другу, В результате встречной деформации прокладок происходит взаимная компенсация их деформаций и выдавливание повышенного количества наполнителя 6 к фланцам 1 и 2. 1 ил,1687970 Составитель А.БельцоваТехред М.Моргентал Корректор М.Максимишинец Редактор Ю,Середа Заказ 3696 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент"., г. Ужгород, ул,Гагарина, 101 Изобретение относится, уплотнительной технике и может быть использовано для уплотнения Фланцевых соединений трубопроводов и корпусов высокою давления в энергетике, химической и других отраслях 5 промышленности.Целью изобретения является повышение надежности уплотнения за счет компенсации деформаций уплотнительного элемента, 10На чертеже схематично изображено уплотнение, разрез.Между Фланцами 1 и 2 размещен уплотнительный элемент, выполненный в виде соосно расположенных внешней прокладки 15 3 и внутренней прокладки 4, состоящие из спиральнонавитых металлических лент Ч-образного профиля 5 и наполнителя 6. Вершины профилей прокладок, обращенных одна к другой, контактируют между собой,20В качестве металла для изготовления лент могут быть использованы металлы с упругим свойствами, сталь и другие, а в качестве наполнителя - асбестовая бумага или ткань, Фторопласт, паронит, керамиче ские, графитовые волокна и другие материалы. Крайние витки металлической ленты прокладок могут быть разделены наполнителем. Прокладки могут содержать дополнительныее усиливающие ленты. 30 Выполнение уплотнения с размещенными соосно между фланцами 1 и 2 прокладками 3 и 4 с контактирующими вершинами Ч-образного профиля позволяет повысить надежность уплотнения, Это происходит за счет того, что при затяжке Фланцев, а также в условиях резкоизменяющихся значительных нагрузок ударного характера и высоких циклически, изменяющихся температур и давлений, прокладки деформируются встречно, в результате чего происходит взаимная компенсация деформаций прокладок и выдавливание повышенных количеств наполнителя к уплотняемым фланцам.Формула изобретения Уплотнение Фланцевого соединения, содержащее установленный между фланцами спирально-навитой уплотнительный элемент Ч-образного профиля из металлической ленты и наполнителя между витками, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности уплотнения, уплотнительный элемент выполнен в виде двух соосно расположенных спирально-навитых наружной и внутренней прокладок, вершины профиля которых направлены навстречу одна к другой, при этом вершина профиля внутренней прокладки направлена от оси уплотнения и проладки установлены с возможностью контакта вершинами, обращенными одна к другой.
СмотретьЗаявка
4745114, 03.10.1989
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ АСБЕСТОВЫХ ТЕХНИЧЕСКИХ ИЗДЕЛИЙ
ПИВЕНЬ ЕВГЕНИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: F16J 15/02
Метки: соединения, уплотнение, фланцевого
Опубликовано: 30.10.1991
Код ссылки
<a href="https://patents.su/2-1687970-uplotnenie-flancevogo-soedineniya.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение фланцевого соединения</a>
