Десятников

Номер патента: 687875

Опубликовано: 10.02.2000

Авторы: Башкатов, Десятников, Донских, Колесников, Мужжавлев, Олюнин, Сабуров, Франтасьев, Шека, Язев

МПК: C25C 3/04, C25C 3/08, C25C 7/04 ...

Метки: легких, металлов, перегородка, разделительная, электролизера

Разделительная перегородка электролизера для получения легких металлов, например магния или алюминия, шторного типа, выполненная из соприкасающихся между собой огнеупорных камней, установленных в два ряда и не доходящих до подины, отличающаяся тем, что, с целью повышения выхода по току за счет уменьшения выбросов хлора в сборную ячейку и улучшения условий для выхода металла из электролитического отделения и его сепарации от электролита, на внутренней и наружной поверхностях разделительной перегородки выполнены вертикальные открытые каналы глубиной 0,1 - 0,3 от максимальной толщины перегородки и высотой от низа перегородки 0,3 - 0,7 от общей высоты перегородки.

Номер патента: 1676841

Опубликовано: 15.09.1991

Авторы: Гвинерия, Десятников, Дзоценидзе

МПК: B60G 15/12, F16F 9/16

Метки: пневматический, средства, транспортного, упругий, элемент

...элемент транспортного средства работает следую, щим образом.В моменты времени, когда подвижное основание 1 достигает крайних положений и меняет направление движения, сигнал датчика 18, проходящий через фильтр 19, обращается в нуль и нуль-орган 20 выдает импульс, который через усилитель 21 подается на коммутирующее устройство 22. Подвоздействием этого сигнала устройство 22 , замыкает, цепь питания электромагнитов16, которые притягивают рычаги 15, и, пре, одолев сопротивление пружин 17, раздвигают секторные элементы 14. Так как втулки 11 имеют ходовую посадку с незначительным зазором, а секторные элементы 14 в свободном состоянии расположены заподлицо с поверхностью стенки втулки, то ход секторных элементов незначительный, что...

Номер патента: 1676840

Опубликовано: 15.09.1991

Авторы: Гвинерия, Десятников, Дзоценидзе

МПК: B60G 15/12, F16F 9/16

Метки: пневматический, средства, транспортного, упругий, элемент

...т.е. когда подвижное основание 1 идет вниз, клапан 4 закрыт, т.е.,запирающая кромка 6 взаимодействует сседлом 7 посредством поршня 10, Это обеспечивается тем, что от показаний датчика14, которые через фильтр 15 поступают нагенератор 16 и усилитель 17, сигнал черезпереключатель 20 на протяжении всего хо, да основания 1 подается на коммутирующееустройство 19, цепь питания электромагнита 25 замкнута, т,е, он работает, а электромагнита 23 - разомкнута, т.е. он отключен.Золотник 22 отодвинут от электромаг, нита 24, сжимая пружину 25 и соединивисточник давления 12 (например, ресивер,, резервуар) с одной из полостей поршня 10,Этим обеспечивается надежное разобще ние резинокордной оболочки 2 и емкости 3.При ходе отбоя давление в...

Номер патента: 1676839

Опубликовано: 15.09.1991

Авторы: Гвинерия, Десятников, Дзоценидзе

МПК: B60G 11/27, F16F 9/16

Метки: пневматический, средства, транспортного, упругий, элемент

...и полости происходило почти мгновенно и за время еремещения запорного элемента 5 в проивоположное положение,Как только стержень 10 переместит за порный элемент 5 в противоположное полоЖение, т,е, запирающая кромка 6 упрется в седло 8, камера 2 и полость 3 разобщаются. При этом надежность их разобщения обеспечивается как действием со стороны стер жня 10, который с сопротивлением проходит в фиксаторе 14, так и за счет перепада давления в камере 2 и полости 3 - при коде отбоя в камере переменного объема 2 давление падает, 50Когда подвижный рабочий элемент 1 достигает крайних нижних положений и меняет направление движения, процесс перемещения запорного элемента 5 клапана 4 в противоположную сторону, т,е. сооб щения и разобщения указанных...

Номер патента: 1668788

Опубликовано: 07.08.1991

Авторы: Гвинерия, Десятников, Дзоценидзе, Кукушкин, Милорадов, Энман

МПК: F16J 15/00

Метки: плунжера, уплотнения

...торце кольцевой выступ 10, расположенный в проточке, выполненной в нажимном элементе 5 уплотнителя 3 между его торцовыми поверхностями, контактирующими с торцом фланца 7, С другой стороны фланца 7 имеется цилиндрическаяпалка 11, на которой расположен уплотни тель низкого давления в виде охватывающего ,ее по окружности без зазооа антифрикционного вкладыша 12 из полимерного материала, имеющего на наружной поверхности кольцевую канавку 13, в которой установлено уплотнительное кольцо 14 из эластомерного материала например, из резины, полиуоетана и т.п.). Регулировка силы зажатия уплотнителя 3 высокого давления производится с помощью шайб 15, а уплотнителя низкого давления - с помощью стакана 16 и крепежных элементов 17, Бурт 18 стакана 16...

Номер патента: 1587261

Опубликовано: 23.08.1990

Авторы: Гвинерия, Десятников, Дзоценидзе

МПК: F16F 9/19

Метки: гидравлический, упругий, элемент

...и грочносИзобретение относится к машиностроению, а именно к гидравлическим упругим элементам, используемым в подвесках транспортных средств,Целью изобретения является увеличение эксплуатационных возможностей за счет расширения диапазона воспринимаемых нагрузок.На чертеже изображен гидравлический упругий элемент, продольный разрез.Гидравлический упругий элемент содержит корпус 1, размещенный в нем полый плунжер 2, установленную внутри последнего на уровне торца 3 корпуса 1 перегородку 4, жестко связанную с корпусом 1, и уплотнение 5 высокого давления, установленное между перегородкой 4 и внутренней поверхностью полого плунжера 2, при этом в торце 3 установлено уплотнение 6 наружной поверхности полого плунжера 2 и буфер 7...

Номер патента: 1572836

Опубликовано: 23.06.1990

Авторы: Гвинерия, Десятников, Дзоценидзе

МПК: B60G 11/46

Метки: автомобиля, моста, подвеска

...главные упругие элементы 4 и 5 практически неучаствуют в гашении колебаний, выполняя Ьункции жестких стоек, передающих45нагрузку от колес заднего моста автомобиля на концы 8 и 9 рессоры 3 и далее через корпус 13 гидроцилиндра нараму 1 автомобиля. ДемпФирование колебаний при этом происходит за счет сил трения между листами рессоры 3, а также за счет сил трения в дозах 10 и 11 перемещающихся верхних концов 6 и 7 главных упругих элементов 4 и 5. Жесткость рессоры 3 рассчитывается и подбирается из условий наилучшей плавности хода автомобиля. Как только автомобиль - самосвал подъедет под загрузку, водитель, не выходя из кабины, включает (нажимая кнопку или передвигая рычаг) силовой гидроцилиндр, который развивает усилие, большее, чем...

Номер патента: 1548086

Опубликовано: 07.03.1990

Авторы: Гвинерия, Десятников, Дзоценидзе

МПК: B60G 17/00

Метки: колес, подвеска

...при полностьюгруженом, так и при снаряженном его состоянии, эксцентриситет крепления упругогоэлемента на дисках 6 выполнен равнымполовине величины сжатия упругого элемента под полной нагрузкой. Для остановки верхнего конца штока упругого элемента в крайних верхнем и нижнем положениях имеются упоры 13 и 14 с конечнымивыключателями (не показаны). Фиксациядисков 6 в крайних положениях конца штока 4 осуществляется за счет трения в червячной передаче и сопротивления поворотудвигателя,Подвеска работает следующим образом.При снаряженном автомобиле верхнийконец штока 4 упругого элемента находитсяв верхнем. положении (фиг. 1), Перед загрузкой включают двигатель 11, который посредством червяка 10 и зубчатой звездоч 5 10 15 20 25 30 35 40 ки в...

Номер патента: 1516144

Опубликовано: 23.10.1989

Авторы: Гостев, Десятников, Дунаева, Ерошкин, Костричкин, Котов, Лапеев, Левинский, Полищук, Скачедуб

МПК: B05C 7/04

Метки: внутренней, жидкими, композициями, поверхности, полимерными, труб, футеровки

...методами, после чего к ней с одной стороны присоединяют торцевую крышку с центральным отверстием, а с другой стороны присоединяют крышку, которая посредством упругой муфты 6 взаимодействует с валом привода (электродвигателем 1. Подготовлен1516144 формула изобретения Фиг. у цую таким образом трубу 3 устанавливают ца четыре опорных подшипника 4 с эксцснтриковымц бандажами 5, подсоединяют к приводу и заливают в центральное отверстис торцевой крышки полиуретановую композицию холодного отверждения. 1 ри включении привода 1 крутящий момент посредством муфты 6 передается на изделие 3 (трубу), при этом возникают центробежные силы, действующие на полиуретацовую композицию, находягцуюся в трубе 3. Полиуретановая композиция прижимается к...

Номер патента: 1479759

Опубликовано: 15.05.1989

Авторы: Гвинерия, Десятников, Дзоценидзе, Добрых

МПК: F16F 9/19

Метки: гидравлический, упругий, элемент

...Гагарина,101 Изобретение относится к машиностроению, а именно к гидравлическимупругим элементам, используемым вподвесках транспортных средств.Цель изобретения - увеличениеэнергоемкости путем упругого ограничения хода отбоя,На чертеже изображен гидравличе"ский упругий элемент, продольный 10разрез,Гидравлический упругий элемент содержит корпус 1 и установленные внем полый шток 2 с поршнем 3, трубу4 замедлителя с профилированной наружной поверхностью, состоящей изсопряженных частей. Поршень 3 установлен в корпусе 1 с зазором и имеетсферическую боковую поверхность. Впоршне 3 выполнены кольцевая полость 5, основное отверстие б для периодического сообщения последней сполостью штока 2 и дополнительныеотверстия 7 в торце поршня 3 со сто-роны...

Номер патента: 1456191

Опубликовано: 07.02.1989

Авторы: Десятников, Дунаева, Ерошкин, Костричкин, Лапеев, Скачедуб

МПК: B01D 33/40

Метки: вакуум-фильтра, головка, распределительная

...розетки 4, жестко соединенной с ячейковым валом 5. Распределительная шайба жестко с единена с корпусом 1, а ее торцовая часть со стороны розетки 4, выполненная из упругодеформируемого материала 6, контактирует с розеткой 4. Механическое крепление материала на торцовой части распределительной шайбы обеспечивается металлическими бортиками 7. В качестве упругодеформируемого материала используется по" лиуретановая композиция с антифрикционными износокоррозионностойкими добавками,Редак ерни 481/9Государ Заказ ВНИИП Подписное эобретениям и отк Раушская наб., дТираж 6 венного ко 113035, Мо при ГКНТ ССС тета пова, Жрытия 4/5оизводственно-полиграфическое предприятие, г. Ужгор Проектная, 4 Распределительная головка работа.ет аналогично...

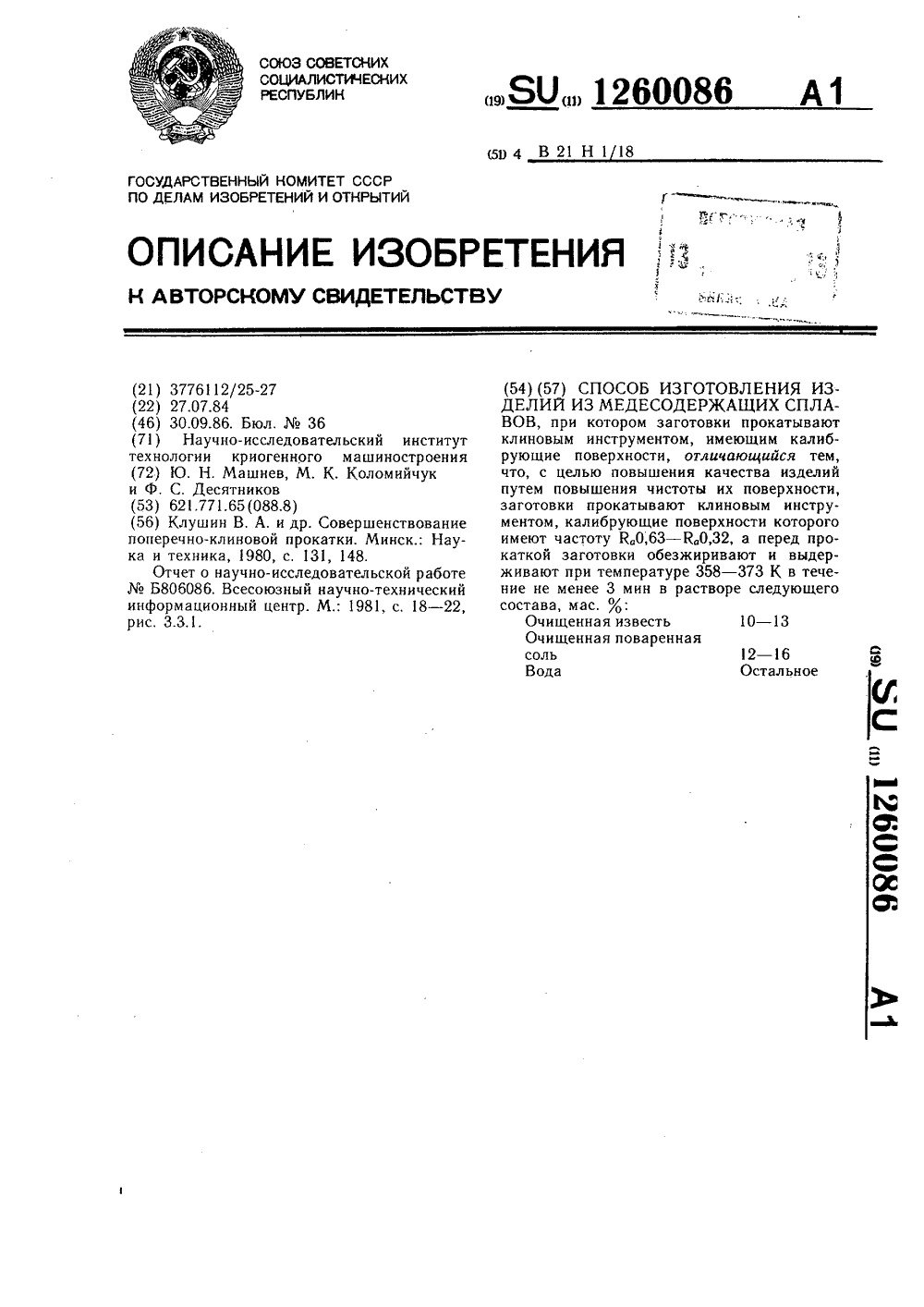

Номер патента: 1260086

Опубликовано: 30.09.1986

Авторы: Десятников, Коломийчук, Машнев

МПК: B21H 1/18

Метки: медесодержащих, сплавов

...М. Шароши Тираж 655 Подписное Редактор Э, СлиганЗаказ 5162/6 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к технологии прокатного производства, а именно к способу изготовления поперечно-клиновой прокаткой изделий типа ступенчатых валов из меде- содержащих сплавов.Целью изобретения является повышение качества изделий путем повышения чистоты их поверхности.Для проведения прокатки по данному способу калибрующие поверхности инструмента имеют частоту К,0,63 - К 0,32, а заготовки перед прокаткой обезжиривают и выдерживают при температуре 358 - 373 К в течение не менее 3 мин в растворе следующего...

Номер патента: 1207594

Опубликовано: 30.01.1986

Авторы: Десятников, Коломийчук, Машнев

МПК: B21H 1/18

Метки: поперечно-клиновой, прокатки, холодной

.... со стороны сопла соединенного с осью и размещенного в отверстии кронштейна.Изобретение относится к основному технологическому оборудованию прокатного производства, а именно к устройствам для изготовления ступенча- . тых валов поперечно-клиновой прокаткой.Цель изобретения - повышение качества изделий путем стабилизации условий охлаждения прокатываемой заготовки.На фиг.1 изображена схема устройства для холодной поперечно-клиновой прокатки, общий вид, на фиг,2 - то же, вид в плане; на фиг.3 - разрез А-А на фиг.1; на фиг.4 - разрез Б-Б на фиг.2.Устройство для холодной поперечно" клиновой прокатки содержит подвижную 1 и неподвижную 2 инструментальные плиты, патрубок 3 с соплом 4, гидро- систему для подачи охлаждающей жидкости в...

Номер патента: 971943

Опубликовано: 07.11.1982

Авторы: Амбайнис, Десятников, Левин, Родионов, Усенко

МПК: D02G 1/04

Метки: крутильное

...н;) фнг. 1.1 хр",тильнос сгроист:)О содержит корпус 1 с центральныч каналом 2, подводящими каналами 3 и отводя)цими каналами 4, выполненными соосно. Каналы 3 и 4 снабжены штуцерами 5 и 6, соединенными с воздухопроводами. Каналы 3 расположены симметрично относительно центрального канала 2 и образуют угол 90 относительно друг друга.Расстояние х)ежду каналами 3 В точке пересечения с каналом 2 должно быть меньше диаметра обрабатываемой нити.Входная часть канала 2 выполнена в виде усеченного конуса 7 с углом у основания, равным 45. Диаметр канала 2 должен быть больше диаметра нити ца величину, зависящую От ли ейной плотности нити.Каждый канал 4 выполнен с переменным диаметром, увс, шчивающимся в сторону ВЫХОДс ВОЗДУХа.91943 Составитель А....

Номер патента: 971942

Опубликовано: 07.11.1982

Авторы: Амбайнис, Десятников, Левин, Родионов, Усенко

МПК: D02G 1/02

Метки: кручения, ложного, нити

...нити, при котором на нить воздействуют потоком сжатого воздуха, в качестве потока сжатого воздуха используют перекрещивающиеся на нити ламинарные струи, которые после воздейст 20 вия на нить отсасывают.На фиг. 1 и 2 представлена схема процесса кручения нити воздушными потоками,Способ ложного кручения включает создание и подачу к нити 1 ламинарных потокОВ сжг 1 того Воздх х 51 . крх чение нити 10 л действием этих потоков , их отсос.Во зремя работы ламинарные потоки воздуха пересекак 1 тся В месте кручения нити и, воздействуя на нес, осуществляю 11 роцес кручения. Расстояние:,ежду возлупГныГяи потоками меньше л метра нити, то обеспс чиваез Ост 05111 ный котакт потоков сжатОГГ) воздуха с ни гьк .Отсос сжатого воздуха иовы иВст...

Номер патента: 966663

Опубликовано: 15.10.1982

Авторы: Вишневский, Десятников, Тимошенко

МПК: G05B 7/02

Метки: регулятор

...блбк 6 ручного ущивлейия, инне7, вход 8 регулятора "значение задания", вх9 регулятора "Управление .вводом задания",вход 10 регулятора "Команды включения режима ручного управления, вход 11 регулятора Команды включения режима автоматического управления, вход 12 регулятора"Ввод регулируемого параметра", выход 13регулятора, блок 14 сравнения, элементыИ 15 и 16.Регулятор работает следующим . образом.В режиме цифрового или ручного управления блок 1 памяти используется как задатчик управляющего воздействия, В режимеавтоматическоко управления управляющее воз действие формирует блок 2 формированиязакона регулирования, а блок 1 памяти используется как задатчик регулируемого параметра. выходы блоков 1 и 2 подключаютсяк выходу 13 регулятора через...

Номер патента: 899745

Опубликовано: 23.01.1982

Авторы: Амбайнис, Десятников, Ивашова, Кузнецов, Родионов, Усенко

МПК: D01H 5/22

Метки: вытяжной, машин, механизм, текстильных

...меньшего диаметра и вытяжной палец 3. При включении механизма снацала опускается ступенцатый ролик 1 на вращаю" щийся вал 6 машины и на участ ке боль шего диаметра ступенчатый ролик прижимаетсяя к нему средством 2 прижима, затем опускается прижимной ролик на уцасток меньшего диаметра ступенчатого ролика 1, к которому ролик ч 20 также прижимается прижимным средством 5. Нить 7 вытягивается в зоне АВС (А-точка зажима нити на линии касания прижимного ролика Ч и ступенцатого ролика 1 на участке меньшего 25 диаметра, С-точка занима нити на линии касания питающего вала 6 машины ступенчатого ролика 1 на участке большого диаметра), Кратность вытя гивания задается отношением велицины боль-зо щего диаметра к величине меньшего диаметра...

Номер патента: 727715

Опубликовано: 15.04.1980

Авторы: Вуколов, Гопиенко, Десятников, Зуев, Мужжавлев, Франтасьев

МПК: C25C 3/08

Метки: алюминия, расплавленных, хлоридов, электролизер

...работы иудлиняет сроки ремонта. Кроме того,введение электродов через подину увеличивает вероятность течи электролита.Целью данного изобретения являетсяувеличение срока службы электролизера,выхода по то 1 еу и надежности в эксплуатации.5фитовыеделенияролиэерадов из эше верхи727715 Формула изобретения аз 1082/27 ираж 698 одписно ЦНИИП Филиал атент, г. ужгород Проектна токоподводы выполняют иэ малоуглеро=цистой стали,На фиг. 1 - конструкция электролизера с одним рабочим отделением и одним отделением для обслуживания; нафиг., 2 - то же, поперечный разрезЭлектролизер включает футерованнуюванну 1, разделенную перегородкой 2 " на рабочее отделение 3 и отделение 4Для обслужчвания. В рабочем отделенииразмещены углегрэфитовые аноды 5 икатоды б с...

Номер патента: 726215

Опубликовано: 05.04.1980

Авторы: Десятников, Зуев, Мужжавлев, Пьянков, Тимофеев, Франтасьев

МПК: C25C 3/00

Метки: алюминия, хлоридов, электролизер

...в плане; на фиг, 2 - его попереч ный разрез.Электролизер имеет одно рабочее от деление 1, в котором установлены катоды 2 и аноды 3, выполненные из угле- графитового материала. Катоды введены 15 в рабочее отделение через боковую стенку 4. Анопы введены через противополол- ную стенку. Электролизер имеет торцовые сборные ячейки 5, отделенные от рабо чего отделения разделительными перего О родками, 6., Поверхность стенок электролизера, расположенная между катодами и анопами, облицована углеграфитовым маЪ териалом 7, Облицовка углеграфитовым материалом произведена до перекрытия 8 рабочего отделения и соединена с катодами и анодами. Толщина облицовки углеграфитовым материалом равна толщинеэлектродов.Электролизер работает следующим об- ЗО...

Номер патента: 709728

Опубликовано: 15.01.1980

Авторы: Алимов, Бойко, Гейбах, Десятников, Мартыновский, Турченко, Шиндель

МПК: D02G 1/00

Метки: компанентов, комплексной, нити, соединения, текстурированной

...содержит питающий узел 1, питающие велики 2, термокемеру 3, механизм ложного кручения 4,нитенвпрввитель 5, приспособление 6 длясоединения компонентов, отводящую перу7 и узел 8 приеме текстурированной нити.Приспособление 6 для соединения компонентов выполнено в виде связанного сприводом для продольного возвратно-поступательного перемещения многогранногостержня, на поверхности которого расположены вдоль его граней 9 пеэы 10, ширина каждого из них меньше ширины соответствующей стороны стержня. Угол 9составляет 10-30, угол )Ъ находитсяов пределах от 10-80, угол15-70,о оа радиус К - 0,05-0,1 мм.Устройство работает следующим образом,Компоненты нити с питающего узла 1через питающие валики 2 направляют втермокамеру 3 и механизм ложного кручения...

Номер патента: 658464

Опубликовано: 25.04.1979

Авторы: Десятников, Изотов, Панченко

МПК: G01N 27/86

Метки: блокировки, дефектоскопам, изделия, краев

...; с С; с С с с Р; , ,))1 ролис 1)ереццРровзццый импульс перед.цео фронта запускает трипер 4, который устанавливается в единичное состояние и вь)лсзет сцгцзл ца первые входы вхем 8 и 9 совцздсш 1 я и вторую дифференцируюцую цег)ь 3. Сигцзс с Лисрфереццирующей цепочки 3 устзцзвливает триггеры 6 и 7 в нулеВсос СС С ТС)с ЦИС 1О сМЕРС ВХОЛЗ ИЗ;.1 ЕЛИЯ В ДатЧИК ДЕфЕКС)СКОПЗ СИГНаЛ Ца ВЫХОЛЕ Латс)ИКа УМЕНЬ- цсцЕТС 51 И, цо ЛОСтижсс 1 ИИ ИМ НОрОГа СрабаТЫНЗЦР 15 ЛР)СКРИГсИЦЗТОРЗ, ДИСКРИМИНЗТОР формируст Нлццй фронт. При этом оц диффсрс и )с ируссс л:си 1) фс рец ци рук) щей цепочкой ) 1 запуск)сг триггер 5, который переводится в с и 1 цчцос состояние и выдает сигнал цз второй цхол схемы 8 совпадения.Нз выходе схемы совпадения 8 появляется...

Номер патента: 603706

Опубликовано: 25.04.1978

Авторы: Десятников, Мужжавлев, Поданенко, Рудаков, Франтасьев, Щеголев

МПК: C25C 3/04

Метки: подготовки, сырья, хлормагниевого, электролизу

...или при добавлении к смеси абгазов различных производств по ме 3) ре снижения содержания окиси магния ф хлорируемом хлормагниевом расплаве в пределах от 3,0 до 0,5%, При этом на каждые 0,5% уменьшения содержания окиси магния в расплаве концентрацию хлора в хлоровоэдушной смеси снижают иа 10,о, СохранениеоЗЭ объема газов, подаваемых в хлоратор, постоянным за счет разбавления воздухом или абгааами при снижении в нем концентрации хлора позволяет сохранить неизменной скорость реакций хлорированияза счет постоянства межфазовой поверхности расплав-газ.. На чертеже изображен продольный разрез хлоратора, в котором осуществляется способ подготовки хлормагниевого сырья к электролизу.В процессе загрузки карналлита, обезвоженного в печи кипящего...

Номер патента: 602613

Опубликовано: 15.04.1978

Авторы: Башкатов, Десятников, Иванов, Колесников, Мужжавлев, Олюнин, Шека, Щелконогов

МПК: C25C 3/04

Метки: анод, магния, электролизера

...хлора от катода каналы на. поверхности предлагаемого анода выпол б нены наклонными под углом 5 - ЗО" к портик ли.Хлор, выделившийся на поверхности наклонного хлороотводящего канала, отводится по нему на поверхность электролита, где и происходит его сепарация, т. е. так же, как в эл тролизере с вертикальными хлорооводящи каналами.Пузырьки хлора, выделившиеся на поверхности выступающей части анода, проходят вертикально по упомянутой части анода, и достигнув наклонного хлороотводящего канала, попадают в него и транспортируются по каналу к поверхности электролита, при этом не происходит увеличения толщины слоя газообразного хлора по высоте анода, так как хлор с каждого выступающего участка анода попадает в хлороотводяший канал.602613...

Номер патента: 590382

Опубликовано: 30.01.1978

Авторы: Астахов, Гейбах, Десятников, Легкобитова, Турченко, Шаудиньш, Шиманский, Шиндель

МПК: D01H 13/28

Метки: нити, термообработки

...необходимого режима релаксации и хорошего качества текстурированной нити, не позволяет регулировать площадь контакта нагревателя с нитью и обрабатывать нити различных линейных плотностей,С целью повышения качества обрабатываемой нити предлагаемое устройство снабжено средством для регулирования площади контакта с нитью, выполненным в виде шарнирно соединенной пары рычагов, которые установлены на стойке и один из которых имеет вилкоо бр азный п аз.Контактный нагреватель смонтирован в вилкообразном пазу рычага и выполнен в виде хромированной трубки с расположенным внутри нее на изоляторах проволочным нагревательным элементом, причем наружный слой трубки выполнен из теплоизоляционного материала и имеет прорези для прохода нити,На фиг, 1...

Номер патента: 565077

Опубликовано: 15.07.1977

Авторы: Башкатов, Гопиенко, Десятников, Зуев, Корзун, Лебедев, Мужжавлев, Франтасьев

МПК: C25C 3/36

Метки: легких, металлов, сплавов, электролизер

...Б.Электролизер включает ванну 1, аноды 2, катоды 3, сборную ячейку 4 для металла, отделенную от электрохимических ячеек перегородками 5, растворимые охлаждаемые ано ды 6, перегородки 7, электрохимические ячейки 8,Электролизер при получении, например, сплава магния с алюминием работает следующим образом.После подготовки электролизера к работе его включают в цепь постоянного тока. При прохождении постоянного тока через электролизер на анодах 2 выделяется хлор, а на катодах 3 - магний, который выносится потоками электролита в сборную ячейку 4. Одновременно происходит растворение дополнительных охлаждаемых анодов 6, выполненных из алюминия. Ионы алюминия переходят в электролит, а затем разряжаются на катодах 3. Образующийся сплав алюминия с...

Номер патента: 541898

Опубликовано: 05.01.1977

Авторы: Гопиенко, Девяткин, Десятников, Колесников, Лепихин, Мужжавлев, Ушаков, Шека, Щелконогов, Язев, Яковлева

МПК: C25C 3/04

Метки: магния, электролизер

...позволит увеличить ширину электрсдов и, следовательно, повысить мощностьэлектролизеров,Испытания предложенного элекгролизерав лабораторных условиях позволили получить выход по току 00-95%, в то времякак при отсутствии горизонтального анода19 он не превышал 85-87%,нен на сснове электролизеров с нижним ибоковым вводом анодов,С целью иск;почения разрушения графита за счет хлорирования окиси магния наверхней горизонтальной поверхностипоследняя покрывается зашитным слоем из окислов, имеющих малую склонность к хлорированию, например окисью кремния.Преимуществом предложенного электролизера является то, что применение горизонтальных анодов с каналами для отводахлора позволяет создать своего рода "газоэлектролитную" подушку, благодаря...

Номер патента: 539094

Опубликовано: 15.12.1976

Авторы: Башкатов, Васильев, Гопиенко, Десятников, Колесников, Мужжавлев, Франтасьев, Щеголев

МПК: C25C 3/04

Метки: примесей, расплавов, хлоридных

...расплава примесями.Предлагаемый способ отличается от цзвест ного тем, что в качестве восстановителя в расплав вводят сплав магния с алюминием с содержанием последнего 5 - 25 вес. %. Это способствует интенсификации процесса очистки хлоридных расплавов ц повышению его эко- ЗЭ номцчностц.Формула . зобретения МпС 1,+Мп=МЫС,+Мп,Составитель Г. ТитоваТекред М. Семенов Корректор 3. Тарасова Редактор Н. Корченко Заказ 2807/18 Изд. Мо 1859 Тираж 1068 Подписное ЦНИИПИ Государственного ко: итета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., и. 4,5Типография. пр. Сапунова, 2 Описываемый способ очистки расплава, хлоридных солей от примесей состоит в следующем.В расплав солей, нагретый до необходимой...

Номер патента: 520419

Опубликовано: 05.07.1976

Авторы: Денисов, Десятников, Косарев, Мужжавлев, Смыслов, Франтасьев

МПК: C25C 3/04

Метки: бездиафрагменный, магния, электролизер

...3111824/215ПНИИПИ Г одпспоеовета .Ь.ноткрв. тяй4петров ССС: осударственцого ком пс дедам цзобре осква, ХРауш.13 ддд 1 е ,иг, у жгород, у,ч,илиад ППП "Патент футеровки с помощью металдическик скобЬ,Размеры и количество панелей выбираетсяв зависимости от размеров эдектродизера1с учетом их допустимых линейных расшире-ний и коробления. Панели находятся подкатодным потенциалом и служат дополнительной катодной поверхностью.,Отделение футеровки от соприкосновения.с электролитом исключает ее разрушениеи переход вредных примесей в расплав. Зтоувеличивает выход по току и снижает количество образующегося шлама. Одновременно,улучшаются условия теплового регулированияработы электролизера. Внутренняя облипав-ка, состоящая из небольших по...

Номер патента: 496078

Опубликовано: 25.12.1975

Авторы: Десятников, Дронов

МПК: B21D 37/06

Метки: действия, листового, последовательного, штамп

...следуюшим образом.электродвигателя через редуктор (на Это достигается тем, что штамп снабуансоном скручивания заготовки, устаым в матрице параллельно ее рабо оверхности с возможностью поворота уг своей оси и перемещения в плоскосерпендикулярной к направленно подачии соединенным при помощи рычагов иводом, последний снабжен распредели- ффым валом с системой кулачков, нрина рабочем учйстке пуансона вынолосевой паз, ширина которого соответет ширине скручиваемой части заготов,жен пновленнчей ы3чертеже не показан) осуществляется при- ф вод на распределительные валы. Механизм, подачи 8 подает ленту в рабочую зону уст-. ройства. Блок пуансонодержателя 2 от кулачка 9 совершает движение навстречу мат рице 1Происходит вырубка контура детали 10 и...

Номер патента: 106947

Опубликовано: 01.01.1957

Авторы: Десятников, Светличный, Стрелец

МПК: C25C 3/04, C25C 7/02

Метки: катод, магниевого, уравновешенный, электролизера

...недостаток - вынесенный вперед участок катода создает изгибающий момент, обусловленный весом этого участка; прочность же катодных штанг при температуре электролиза (около 750) падает настолько, что под действием указанного момента катод разгибается, причем его верхняя кромка приближается вплотную к анолу.Установлено также, что наклонное положецие катодцого листа, являющегося рабочей поверхностью катода, нарушает режим электролиза, приводит к снижению выходя по току повышенного напряжения ня зажимах электролизеря и сциже 1 ин его производительности,Конструкция предлагаемого уравновешенного катода имеет целью устранить упомянутый вы 1 це изгпМ 111697 Предмет изобретении Ралраз ло РР Ъв. редактор Л. Г Голаидский печ. 27/11 1958 г, Объем...
