Грешнов

Номер патента: 1632145

Опубликовано: 20.04.2000

Авторы: Грешнов, Еремин, Завьялов, Никитин, Овчинин, Рыбаков

МПК: F15B 19/00, G01M 3/02

Метки: гидравлических, испытаний, стенд

Стенд для гидравлических испытаний изделий, содержащий последовательно соединенные расходный резервуар с жидкостью, насос, клапан сброса, измерительные приборы и напорную и сливную линии с патрубками для подсоединения испытываемых изделий и вентили, отличающийся тем, что, с целью расширения эксплуатационных возможностей путем обеспечения испытаний клапанов, настроенных на различное давление, он снабжен баком, разделенным перегородками на секции, сообщенные в нижней части датчиками верхнего и нижнего уровней, установленными в баке клапаном наполнения, соединяющим напорную линию с баком, клапаном слива и линией перелива, соединяющими бак с линией слива, а также блоком коммутации, связывающим...

Номер патента: 1510290

Опубликовано: 20.04.2000

Авторы: Грешнов, Петрушин, Почепня, Руденко

МПК: B65D 88/78

Метки: нефтепродуктов, подводное, хранилище

Подводное хранилище нефтепродуктов, содержащее выполненный в виде герметичной емкости понтон с патрубками, шарнирно закрепленные на понтоне три продуктопровода, центральный из которых сообщен с полостью понтона, и раздаточные рукава, отличающееся тем, что, с целью обеспечения надежности хранения нефтепродуктов различных марок, оно снабжено цилиндрическими вставками, закрепленными внутри понтона с зазором относительно днища на двух патрубках для подключения раздаточных рукавов, а третий патрубок выполнен перфорированным на отрезке, размещенном внутри понтона, и снабжен элементами зацепления, закрепленными на внутренней стороне образующей патрубка, и подпружиненным поплавковым клапаном, на...

Номер патента: 1835323

Опубликовано: 23.08.1993

Авторы: Грешнов, Деев, Еремин, Завьялов, Кузик, Никитин, Овсяницкий, Овчинин, Пучин, Рыбаков, Северный

МПК: B05B 13/06, B05C 7/02

Метки: внутренней, консервации, поверхности

...из материалов стойких к воздействию распыляемых жидкостей (например, латунь), вихревое колесо 4 выбирается лопастного типа и устанавливается между каналами 12 и 13 таким образом, чтобы струя жидкости, выходящая из радиальных каналов 12, создавала вращающую силу, а струя жидкости, выходящая из осевых каналов 13,кроме подачи жидкости на лопасть вихревого колеса 4, препятствовала его ускоренному вращению,Суммарная площадь каналов 12 и 13 выбирается из условий создания достаточного давления для распыления жидкости в полости иэделия.Размещение обойм 3 на телескопической штанге 2 осуществляется из условия наличия на каждом раздвигаемом участке обоймы и соблюдения неравенства:Ь ЬЬ - расстояние от оси стойки 6 до первой обоймы 3 ,фиг.2);Е 2...

Номер патента: 1827565

Опубликовано: 15.07.1993

Авторы: Грешнов, Науменко, Паталах, Рыбаков, Федоров

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...пробы в сборе с приспособлением для открытия-закрытия сосудов.Несущую плиту 16 закрепляют на опоре (не показана), например, плавучего средства, причем закрепляют так, что ее конец, на котором установлен направляющий шкив 17, размещен над водной поверхностью водного объекта, Плавучее средство устанавливают в акватории водного объекта в заданном месте отбора пробы,Для погружения платформы 1 в водурастормаживают привод 5 приспособления 55 для перемещения пробоотборных сосудов2, Усилие, создаваемое платформой 1, под воздействием силы тяжести воспринимается тросом 3, который начинает разматываться с катушки 4.и платформа 1 погружается в глубину водного объекта. Скорость погруже 1827565ния платформы 1 регулируют приводом 5 путем...

Номер патента: 1786380

Опубликовано: 07.01.1993

Авторы: Грешнов, Еремин, Завьялов, Никитин, Овчинин, Рыбаков

МПК: G01M 3/02

Метки: герметизации, испытаниях, торцев, труб

...свободном состоянии,Устройство эксплуатируется следующим образом,При испытании труб разного диаметра 15возможны два варианта применения устройства:1- с использованием (вращением) эксцентриковой рукоятки 21;11 - без вращения зксцентриковой рукоятки 21,Вариант 1. В исходном положении(фиг,1) стяжная гайка 23 снята со стержня 8,а эксцентриковая рукоятка 21 повернутавлево, При этом стержень 8 под действием 25пружины 11 опущен вниз, а рычаги 12 поддействием пружины 17 прижаты к стержню8.Устройство устанавливают на торецтрубы 2 до соприкосновения уплотнительного элемента 3 с торцом трубы, Зксцентриковую рукоятку 21 поворачивают на 180,при этом стержень 8 перемещается вверх, арычаги 12 упираются в торец втулки 4 ирасходятся в разные стороны....

Номер патента: 1767233

Опубликовано: 07.10.1992

Авторы: Грешнов, Кожекин, Овчинин, Рыбаков, Смолянский, Таран

МПК: F04D 15/00

Метки: внутреннего, двигателем, насосной, обслуживания, приводимой, сгорания, станции, технического

...отклонении Ор/Хг от 45 полученного в диапазоне работоспособного состояния, причем обобщенный гидравлический показатель определяют по следующей зависимости; Х =50.2 7 п где Хг - обобщенный гидравлический покан мин затель,: м55н Р - давление в напорной линии,- ;м 2з 0 - подача насосной станции,- ;ч и - частота вращения вала, мин М - переводной коэффициент;Кпском= 21,110Кпсг= 12,9, 10КпСГ= 12,010На чертеже представлена блок-схема насосной станции.Насосная станция содержит несамовсасывающий центробежный насос 1, привод 2 - двигатель внутреннего сгорания с датчиком 3 измерения абсолютного расхода топлива,источник сжатого газа в виде соединенного с двигателем 2 компрессора 4, от которого идет трубка к ресиверу 5, Ресивер 5 с...

Номер патента: 1763722

Опубликовано: 23.09.1992

Авторы: Бычков, Грешнов, Рыбаков, Смолянский

МПК: F04D 15/00, F04F 5/54

Метки: насосная, станция

...11,Теоретические предпосылки работы заявляемой насосной станции заключаются в обеспечении надежной работы эжектора 5 за счет осушения в дополнительном ресивере 12 воздуха.При температуре окружающего воздуха в интервале от минус 2 С до плюс 8 С в условиях высокой влажности (более 70 о ) холодный (влажный) воздух засасывается компрессором 2, где при сжатии до требуемого давления он нагревается, Далее, следуя по подводящим трубкам в ресивер 4 он охлаждается, на их стенках частично выпадает конденсат, Из ресивера 4 воздух с остатками влаги попадает в сжатое сечение эжектора 5 (активное сопло 6). При прохождейии через него скорость воздуха резко возрастает, его температура падает на 3- 8 С, что ведет к образованию кристаллов льда на срезе...

Номер патента: 1761181

Опубликовано: 15.09.1992

Авторы: Грешнов, Завьялов, Никитин, Овчинин, Паталах, Рыбаков, Федоров

МПК: B01D 17/00

Метки: сепаратор

...цилиндрическую, может иметь и другую конфигурацию) и изготавливается из углеродистой стали с внутренним покрытием (Ст. 3, эмаль),Сопоставительный анализ с прототипом показывает, что заявляемый сепаратор отличается наличием поплавков 14, закрепленных на торцах канала 8, который установлен на патрубке подвода 2 смеси с возможностью поворота относительно оси сепаратора, и насадка 15 с тангенциальными патрубками 16, 17 и концентрической5 10 15 20 25 30 35 40 45 50 55 перегородкой 20, жестко закрепленной в центре днища и телескопически связанной с патрубком 2 подвода смеси, при этом концентрическая перегородка 20 размещена в насадке 15 с зазором относительно его верхней крышки 21, а полость патрубка подвода смеси соединена с полостью канала...

Номер патента: 1751420

Опубликовано: 30.07.1992

Авторы: Волков, Грешнов, Смолянский, Щербин

МПК: F04D 5/00

Метки: вихревой, лопастной, насос

...продольный разрез; на фиг.2 - сечение А-А на фиг.1,Лопастной вихревой насос содержит корпус 1 с глухими боковыми каналами 2 и торцовыми всасывающим 3 и напорным 4 дисками, в которых выполнены соответственно всасывающее 5 и напорное 6 окна, В корпусе 1 установлено рабочее колесо 7 с открытыми радиальными лопатками 8, размещенное с возможностью осевого перемещения на валу 9, На торцах лопаток 8 колеса 7 со стороны всасывающего окна 5 выполнен кольцевой выступ 10, размещенный между глухим кольцевым каналом 2 и всасывающим окном 5 и выступающий эа торцовую поверхность колеса, а напротив5 10 15 20 последнего на стене корпуса выполнен ответный выступу 10 кольцевой паз 11, в который с зазором входит кольцевой выступ 10. При этом наружный...

Номер патента: 1743918

Опубликовано: 30.06.1992

Авторы: Грешнов, Зубарьков

МПК: B60H 1/22

Метки: отопитель, средства, транспортного

...теплообменника воздуховодом с поворотной заслонкой, один конец которого размещен в камере сгорания, а другой - в зоне нагнетателя нагреваемого воздуха, при этом заслонка кинематически связана с приводами ее поворота, выполненными в виде пневмоцилиндра и электромагнитной катушки,При сопоставительном анализе предлагаемого отопителя и известного в последнем не выявлено технических решений с указанием отличительных признаков предлагаемого устройства, что позволяет сделать вывод о соответствии его критерию "Новизна".Введение в отопитель воздуховода с поворотной заслонкой и управляющими ею приводами от пневмоцилиндра и электромагнитной катушки позволяет автоматически регулировать количество воздуха, поступающего на горение при изменениях...

Номер патента: 1741960

Опубликовано: 23.06.1992

Авторы: Амиров, Голубев, Грешнов, Лавриненко

МПК: B21J 5/00

Метки: пластического, структурообразования

...участком меньшего поперечного сечения 6.Устройство снабжено силовым гидроцилиндром, взаимодействующим с оснасткой,Гидроцилиндр установлен таким образом,что его плунжер 7 расположен над пуансоном 1, а корпус 8 над матрицей 3.Полость гидроцилиндра 9 над плунжером 7 заполнена рабочей жидкостью и соединена с двумя трубопроводами 10 и 11 смасляным баком 12, В трубопровод 10встооен манометр 13 давления и редукционный клапан 14. В трубопровод 11 встроеныобратный клапан 15 и насос 16, Матрицапомещена в направляющий корпус 17, Ккорпусу 17 прикреплены цапфы 18, которыеустановлены в.отверстия опор 19 с возможностью вращения в них.Устройство установлено на гидропресс,при этом контпуансон 2 опирается на столпресса 20, а опоры 19 прикреплены к...

Номер патента: 1734833

Опубликовано: 23.05.1992

Авторы: Борисейко, Грешнов, Смургович, Тулупов, Фетисов

МПК: B02C 13/20

Метки: дробилка, молотковая

...раз менее энергоемко, более эффективно и производительно в сравнении с многократными упруго-пластическими деформациями, имеющими место в известных дробилках с молотками или кольцевыми билами, Большая длина рабочей кромки дисков обеспечивает повышение их срока службы и стойкости.На фиг, 1 изображена молотковая дробилка, в разрезе; на фиг, 2 - то же, вид сбоку.Дробилка содержит корпус 1 с загрузочным окном 2. В рамке загрузочного окна установлен лоток 3 с возможностью фиксированного поворота на угол у при помощи подпружиненного болта 4, С валом 5 при помощи шлицов соединен крестообразный ротор 6, На его концах шарнирно при помощи осей 7 попарно подвешены тарельчатые молотки 8, отклоненные от осевой линии при помощи ограничителей 9 и...

Номер патента: 1731651

Опубликовано: 07.05.1992

Авторы: Волков, Горбач, Грешнов, Короленко

МПК: B30B 11/06

Метки: брикетный, пресс

...жестко соединен со штоком поршневого насоса 25,происходит заполнение рабочей полости5 10 15 20 насоса смазкой из маслобака 28 через обратный клапан 27, Далее сигнал с программного устройства поступает на отключение электромагнита 22 и рабочая полость гидро- цилиндра 24 через регулируемый дроссель 23 подключается к напорной магистрали, шток гидроцилиндра толкает шток поршневого насоса, из рабочей полости которого смазка через обратный клапан 26 и форсунку 9 поступает в рабочую полость 3 формующего аппарата, одновременно с второго выхода устройства 16 поступает аналоговый сигнал на привод 6 питателя 5, нарастающий до заданного задатчиком 7 значения за время, определяемое технологией брикетирования.Таким образом, скорость вращения питателя...

Номер патента: 1724506

Опубликовано: 07.04.1992

Авторы: Васильев, Грешнов, Еремин, Завьялов, Овчинин, Рыбаков, Смолянский

МПК: B62B 1/14, B62B 1/22

Метки: бочек, жидкостей, них, перемещения, ручная, слива, тележка

...цепью и закрепления ее на обойме, а также по снятию бочки с тележки.Цель изобретения - улучшение условий эксплуатации и повышение производительности труда;Поставленная цель достигается тем, в ручной тележке, содержащей установленные на колесах полозья, установленную на них и выполненную из горизонтальных и вертикальных стоек раму, на которой закреплены О-образные ложементы с вращающимися опорными роликами, захватное устройство и механизм фиксации бочки, захватное устройство включает размещенные между ложементами рамы Я-образные двуплечие рычаги, установленные посредством втулок на горизонтальных стойках рамы с возможностью поворота в продольных вертикальных плоскостях, при этом механизм фиксации представляет собой вилку с пазами для...

Номер патента: 1716350

Опубликовано: 28.02.1992

Авторы: Грешнов, Еремин, Завьялов, Никитин, Овчинин, Рыбаков

МПК: G01M 3/08

Метки: герметизации, полых

...сжатия и переме Упоры 8, изготавливаются также из угщения вдоль него, и упорную шайбу, разме- леродистой стали. Каждая из упругих манщенную на винте между упругой манжетой жет 1 выполнена с кольцевым пазом дляи поджимной гайкой. взаимодействия с выступом упорной шайбыНедостатком данного устройства явля,ется малая надежность уплотнительного 30 Устройство для герметизации полых иэзлемента(упругих манжет) при давлении бо-. делий типа труб работает следующим обралее 1 МПа, так как устройство фиксируется эом,в полости трубы только эа счет деформации Устройство вводится в полость проверяупругих манжет и может быть вытолкнуто емой трубы и вращением поджимной гайкидавлениемизполостипроверяемойтрубы. 35 4 приводят в продольное...

Номер патента: 1708758

Опубликовано: 30.01.1992

Авторы: Грешнов, Еремин, Завьялов, Овчинин, Рыбаков, Смолянский

МПК: B67C 9/00

Метки: бочек, жидкостей, слива

...уплотнением 15, а между верхним торцом направляющей втулки 4 игайкой 13 - с помощью уплотнения 14.Для уплотнения крышки 1 относительногорловины 2 бочки 3 используетсяпрокладка 20,Устройство работает следующим об"разом.Из горловины 2 бочки 3 с жидкостью при ее вертикальном положениивывертывается штатная пробка и вместо нее устанавливается устройстводля слива жидкости, Для этого вначале ручку 16 управления устанавливают в положение, при которомстержень 11 под действием пружины 12 опущен, а Б-образные рычаги 18 под действием собственной массы располагаются вдоль осевой линии стержня 11.Затем в горловину 2 бочки 3 опускают воздушную трубку 9 и вместе с ней Я-образные рычаги. Устройство для слива ориентируют на горловине 2 бочки 3 так,...

Номер патента: 1696318

Опубликовано: 07.12.1991

Авторы: Борисейко, Грешнов, Лузгин, Фетисов, Хазов, Шабан

МПК: B30B 11/00, B30B 9/24

Метки: брикетный, пресс

...прессования и охватывающую ее катковую цепь 4 с размещенной на ней траковой цепью 5, а также бункер 6 с подпрессовывающим устройством в виде приводного шнека 7 с приводом 8 для его ,вращения. На траковой цепи 5 смонтированы клиновидные разделительные элементы 9. На основании желоба диска 1 смонтировано кольцо 10 с наружной рифленой поверхностью. Для надежного отделениябрикетов от диска 1 участок реборды диска 1, примыкающий к основанию, выполнен с ,углом наклона а = 27-30 и на выходе изжелоба с углом Р= 5-7 О. С той же целью для отделения брикетов от траковой цепи 5 разделительные элементы 9 выполнены с углом при основании у= 27-30 и при вершине р-31 О. Подпрессовывающее устройство 7 установлено под углом ф к прямолинейному участку...

Номер патента: 1692664

Опубликовано: 23.11.1991

Авторы: Грешнов, Еремин, Завьялов, Никитин, Овчинин, Рыбаков

МПК: B05B 7/16

Метки: защитного, нанесения, покрытия

...черезраспределитель с выпускным патрубком бака,2 ил,Пистолет-распылитель 3 безвоздушного распыления сообщен рукавом 25 с выпускным патрубком 5 через шестеренчатыйнасос 26 и распределитель 22,5 Установка работает следующим образом,Бак 1 загружают вязкои консервационной смазкой и включают нагреватель 7, Придостижении заданной температуры сраба 10 тывает термореле 14 и включается компрессор (не показан) подачи сжатого воздуха влинию 4,При установке переключающего устройства 20 в положение 1 воздух поступает во15 внутреннюю полость 12 дефлектора 8.Выходящий из отверстий 13 воздух перемешивает в нижней части бака 1 смазку инаправляется вверх через периферийныеотверстия 11 дефлектора 8, увлекая эа собой20 расплавленную смазку.Менее нагретая...

Номер патента: 1688007

Опубликовано: 30.10.1991

Авторы: Грешнов, Еремин, Завьялов, Овчинин, Рыбаков, Смолянский

МПК: F16L 55/168

Метки: заделки, краями, пробоин, рваными

...и толщина Я-образных рычагов не зависит от диаметра втулки 4.и, следовательно, они могут изготавливаться с такими размерами, которыеобеспечивают большие нагрузки,Предпочтительнее применять устройство с рычагами 8-образной формы,так иак эти устройства пригодны нетолько для ремонта резервуаров всехтипов, но и трубопроводов, эксплуатирующихся с более высоким давлением,чем резервуары.Отверстие 8 в верхней части подтягивающего элемента 5 предназначено дляустановки стержня 14, позволяющегоподтягивающий элемент 5 удерживатьот проворачивания при завертывации илиотвертывании гайки 11. Втулка б и прокладка 13 обеспечивают уплотнениеподтягивающего элемента 5 по наружному диаметру. Для обеспечения возвратно-поступательного движения втулки...

Номер патента: 1669594

Опубликовано: 15.08.1991

Авторы: Грешнов, Еремин, Никитин, Рыбаков

МПК: B08B 9/08

Метки: внутренней, емкостей, мойки, поверхности

...вал со сквозными окнами и шестерней, подпружиненная с двух сторон зубчатая рейка, два толкателя и кулачокпредставляют механизм поворота моющихсопел.Устройство для мойки внутренней поверхности емкостей работает следующимобразом. 5Моющую жидкость подают через трубопровод 3 подвода, откуда она через боковые окна в крышке 6 поступает в корпус 1.Попадая далее в полый вал 10 через сквозные окна 12, моющая жидкость через сопла 1011 выбрасывается наружу, Реактивная сила струи приводит корпус 1 во вращение,посредством планетарного механизма приходит во вращение и кулачок 7, т. е, шестерня 4, обкатываясь по жестко закрепленной 15на трубопроводе 3 подвода моющей жидкости шестерне 2, придает вращательное движение зубчатому колесу 5 и крышке...

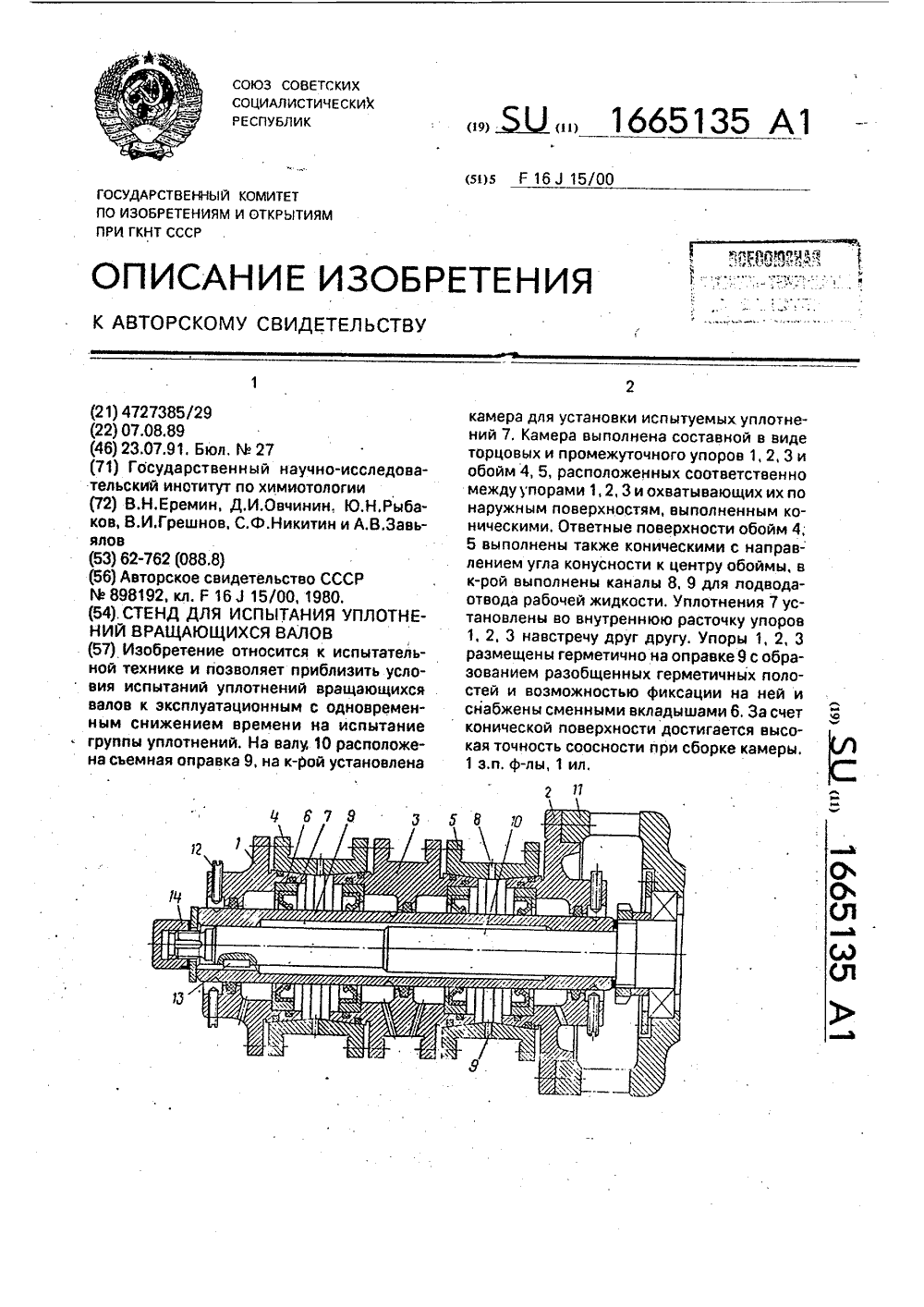

Номер патента: 1665135

Опубликовано: 23.07.1991

Авторы: Грешнов, Еремин, Завьялов, Никитин, Овчинин, Рыбаков

МПК: F16J 15/00

Метки: валов, вращающихся, испытания, стенд, уплотнений

...ответные внутренние поверхности кольцевых обойм представляютсобой конусы с направлением поверхностикольцевых обойм представляют собой конусы с направлением угла конусности к центруобоймы.За счет конической поверхности достигается высокая точность соосности присборке составной (разъемной) конструкциикамеры,Камера монтируется на оправке 10; которая, в свою очередь, устанавливается навалу 11 привода 12. Промежуточный упор 3разделяет камеру на две разобщенные полости (при увеличении количества промежуточных упоров и соответственно кольцевыхобойм камера разделяется на несколькоразобщенных полостей), Торцовые упоры 1и 2 снабжены фиксаторами 13 положениякамеры на оправке, выполненными в видеустановочных винтов. Имея сменные вкладыши и...

Номер патента: 1663234

Опубликовано: 15.07.1991

Авторы: Волков, Грешнов, Смолянский, Флидлидер

МПК: F04D 5/00

Метки: лопастной, насос

...7. При этом втулка 6 рабочего колеса выполнена в виде усеченного конуса и установлена основанием большего диаметра со стороны всасывающего отверстия 2, а меньшего - со стороны напорного отверстия 3 для жидкости и газа,Насос работает следующим образом,В режиме вакуумирования при вращении рабочего колеса относительно корпуса 1 на периферии рабочего канала 4 образуется жидкостное кольцо, вращающееся под действием лопаток 7. Последняя частично погружается в жидкость. Часть потока жид-. кости попадает в глухой, канал 5 и отжима- ется в межлопаточное пространство, вытесняя из него воздух в напорное отверстие 3. Таким образом происходит откачка воздуха через всасывающее отверстие 2, подобно тому, как это происходит в жидкостно-кольцевых...

Номер патента: 1659240

Опубликовано: 30.06.1991

Авторы: Грешнов, Зубарьков

МПК: B60H 1/22

Метки: отопитель, средства, транспортного

...14, охватывающий патрубки 8 и 9, Внутри патрубка 9 установлена поворотная заслонка 15 у окна 16, выполненного на боковой стенке патрубка 9,Коллектор 14 выполнен с патрубком 17, установленным с кольцевым зазором относительно патрубка 9. Трубки 11 и 12 подведены в отопитель через коллектор 14, причем трубка 11 пропущена сквозь патрубок 9. Конец дренажной трубки 18 установлен перед патрубком 8,Устройство работает следующим образом,После розжига отопителя отработавшие газы выталкиваются нагнетателем 7 через патрубок 9 и нагревают его. Часть газов через открытую заслонку 15 и окно 16 устремляются к патрубку 8. Воздух для горения под действием нагнетателя 7 просэсывается через кольцевой зазор патрубка 17 и подогревается, соприкасаясь с...

Номер патента: 1657905

Опубликовано: 23.06.1991

Авторы: Грешнов, Мультан, Шабан, Шамара

МПК: F26B 3/088

Метки: кипящем, подготовки, преимущественно, слое, сушке, твердого, топлива, торфа

...(преимущественно торфа) к сушке в кипящем слое и позволяет интенсифицировать последующий процесс сушки. Для этого основное твердое топливо с рыхлой структурой частиц (торф) предварительно смешивают с дополнительным твердым топливом, имеющим большие механическую прочность и плотность. При сушке подготовленной таким образом топливной смеси в кипящем слое происходят постоянные измельчение и истирание основного твердого топлива с рыхлой структурой частиц, следовательно, постоянно обновляется поверхносгь контакта и интенсифицируется сам процесс сушки,слое происходит постоянное измельчение и истирание более рыхлых частиц основноготвердого топлива, что обеспечивает постоянное обновление поверхности контакта и интенсификации процесса сушки,П р и...

Номер патента: 1652213

Опубликовано: 30.05.1991

Авторы: Грешнов, Засидкович, Овчинин, Смолянский

МПК: B65D 90/22

Метки: жидкостей, резервуар

...16, -1 а Верхней часи штока 15 ээкреплея тарелка клапаа 17 и тяга 18, В верхней части трубы 9 имеется резьба 19, которая обеспечивает закрепление трубь 9 Вдыхате:ьном патрубке 6 и регулирование губиы погружеия 5 10 15 20 30 Зо ,л 0 45 50 5 г поплавковой камеры 14 в жидкость, Сливоналивная труба 4, дыхательный патрубок 6 и замерый л;ок 5 закрыты крышками 20, 21 и 22 а эвукоьой сигнализатор 7 закрыт колпачком 23.Звуковой сигналиэатор 7 при необходимости может быть размещен на крышке или другом улобном ме теРезервуар для жидкостей эксплуатируется следующим образом,Перед наливом продукта снимают крышки 20, 21 и колпачок 23, К сливо-наливной трубе 4 подсоединяют напорный рукав с задвижкой (не показаны) и производят заполнение...

Номер патента: 1624272

Опубликовано: 30.01.1991

Авторы: Горбач, Грешнов, Короленко, Шабан

МПК: G01G 11/14

Метки: массы, потоке, сыпучих

...18 и исходя из требуемой 5 10 15 20 25 30 35 40 точности измерения массы материала, Сигнал с интегратора 18 поступает на вход первого аналого-цифрового преобразователя 19, где преобразуется в цифровой код и поступает на первый вход сумматора 22, который управляется по сигналам с таймера 17, и через первый дешифратор 24 поступает на индикатор 29 суммарной массы. При этом с выхода преобразователя 19 сигнал поступает также на третий вход блока 21 умножения.Далее иэ лотка 7 материал поступает в датчик 10 влажности, который выполнен таким образом, что большая часть контролируемого материала протекает через его измерительнъй узел, Этот узел представляет собой конденсатор, первый электрод 12 которого выполнен в виде трубы с местным...

Номер патента: 1624019

Опубликовано: 30.01.1991

Авторы: Грешнов, Мультан, Скубин, Шабан

МПК: C10F 7/06

Метки: брикетов, топливных

...в одном аппарате Это позволяет о казаться от смесителей влажных и высушенных компонентов, от отдельной сушильной установки для угля и дробилки для измельчения торфа и лигнина. Смешение и сушка торфа, лигнина и угля производятся в одном аппарате в котором одновременно измельчается торф и лигнин и осуществляется пневмосепарация высушенной смеси. Измельчение каменного угля производят после его сушки и сепарации1624019 Составитель И, СиницкаяТехред М,Моргентал Корректор Н. Ревская Редактор М, Петрова Заказ 169 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 мелкодисперсной части,...

Номер патента: 1610016

Опубликовано: 30.11.1990

Авторы: Банах, Грешнов, Хазов, Шелег

МПК: C10F 7/00, E21C 49/00

Метки: брикетирования, погрузки, торфа, фрезерного, штабелей

...из штабелей для брикетирования устройство содержит платформу 1, установленную на гусеничном ходу 2, со смонтированными на ней с помощью портала 3 рабочим органом (скребковой само- таской) 4 и выдающим конвейером 5,бочий орган заглубляется на толщину экскавируемой стружки, При перемещении скребков 9 СС 4 производится непрерывное снятие стружки с торцового откоса Ш 8 с дополнительным перемешиванием каждого экскавируемого слоя дисковыми ножами, 2 с,п, ф-лы, 7 ил,Портал 3 установлен на платформе 1 посредством вертикальной оси 6 и дополнительной опоры на роликах 7. Длина рабочего органа (скребковой самотаски) 4 принята такой, что она обеспечивает одновременную непрерывную экскавацию фрезерного торфа из всех накопленных по высоте штабеля 8...

Номер патента: 1586841

Опубликовано: 23.08.1990

Авторы: Грешнов, Гурков, Леонов

МПК: B21J 13/02

Метки: штамп

...движении поочередно подключаются к последовательно расположенным наборам пластин 15-17. Если при движении электровыключатели 12 - 14 соединены с пластинами, к которым не подключен источник питания, то гидроэлектроклапаны 9 -11 соответствующих гидроцилиндров 5 - 7 закрыты, объем жидкости в гидроцилиндрах 5 - 7 при этом постоянен, гидроцилиндры 5 - 7 ведут себя как жесткое тело и соединенные с ним1586841 Составитель В.БещековТехред М.Моргентал Корректор Н.Корол едактор И.Шул аказ 2387 Тираж 502 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгоро гарина, 101 секции 1 - 3 двигаются вниз, производя деформирование...

Номер патента: 1585235

Опубликовано: 15.08.1990

Авторы: Грешнов, Еремин, Левинин, Овчинин, Шипин

МПК: B65D 88/16

Метки: контейнеров, резервуаров, ремонта, эластичных

...7 нижняя пластина 5 разворачивается внутри резервуара вдоль щелик подтягивается к ней. При созданиидополнительного усилия на гибкуюсвязь 7 резьбовые стержни 1 вытаскивают через щель наружу, Затем с.помощью гибкой связи 7 нижняя пластина5 передвигается по щели до упора всторону расположеня выемок 10 с отверстиями 12. Удерживая с помощьюгибкой связи 7 нижнюю пластину 5 вприжатом к оболочке состоянии, надевают на резьбовые стержни 1 верхнююпластину 4 и шайбы 2 и навертываютна реэьбовые стержни 1 гайки 3. Послеэтого берут второе звено устройстваи аналогичным образом просовывают вовнутрь нижнюю пластину 5. С помощью гибкой связи 7 разворачиваютвторую нижнюю пластину 5 внутри резервуара так, чтобы выемка 11 с Фиксатором 13 первой...
