Торцовое уплотнение

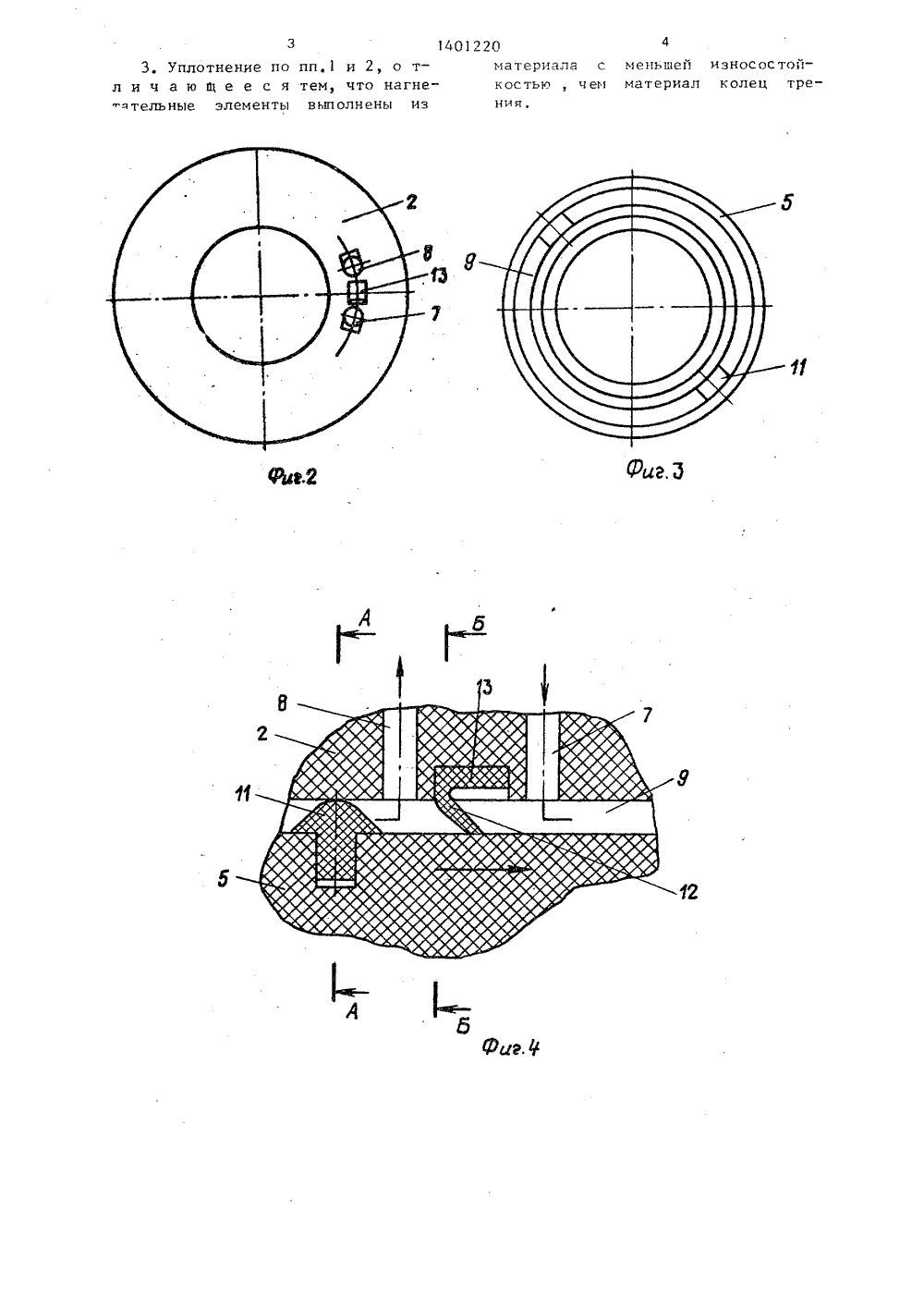

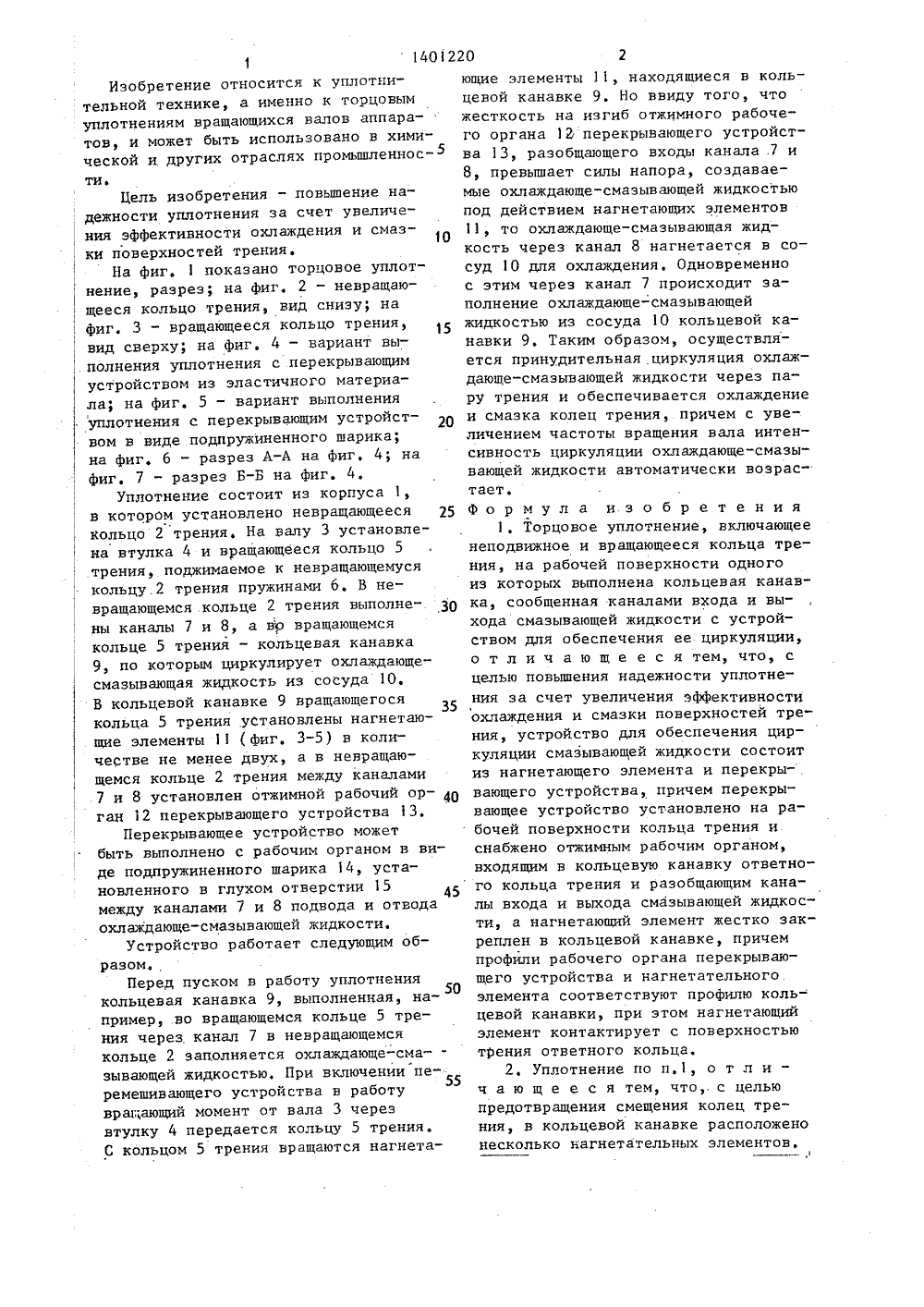

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) 111) 15 ОПИСАНИЕ ИЭОБРЕТЕНИ СССР 1981,ГОСУДЯРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Дзержинский филиал Ленинградского научно-исследовательского иконструкторского института химического машиностроения(57) Изобретение относится к уплотнительной технике, а именно к торцовымуплотнениям, Цель изобретения - увеличение надежности работы уплотнения за счет повышения эффективности охлаждения и смазки колец трения. Вкольцевой канавке 9, выполненной наповерхности трения одного из колецтрения и сообщенной каналами 7, 8 ссосудом 10 со смазывающей жидкостью,установлены нагнетающие элементы. Натрущейся поверхности другого кольцаустановлено перекрывающее устройство,разобщающее каналы 7 и 8 входа и выхода смазывающей жидкости. Перекрывающее устройство снабжено отжимным рабочим органом, входящим в кольцевуюканавку 9, При вращении кольца трения нагнетающие элементы осуществляют принудительную циркуляцию смазывающей жидкости, 2 з,п. ф-лы, 7 ил.Изобретение относится к уплотнительной технике, а именно к торцовым уплотнениям вращающихся валов аппаратов, и может быть использовано в химической и других отраслях промьппленнос 5ти,Цель изобретения - повышение надежности уплотнения за счет увеличения эффективности охлаждения и смазки поверхностей трения,На фиг, 1 показано торцовое уплотнение, разрез; на фиг. 2 - невращающееся кольцо трения, вид снизу; на. Фиг. 3 - вращающееся кольцо трения,вид сверху; на фиг, 4 - вариант выполнения уплотнения с перекрывающимустройством из эластичного материала; на фиг. 5 - вариант выполненияуплотнения с перекрывающим устройством в виде подпружиненного шарика;на фиг. 6 - разрез А-А на фиг, 4; наФиг. 7 - разрез Б-Б на Фиг,Уплотнение состоит из корпуса 1,в котором установлено невращающеесякольцо 2 трения, На валу 3 установлена втулка 4 и вращающееся кольцо 5трения, поджимаемое к невращающемусякольцу.2 трения пружинами б. В невращающемся кольце 2 трения выполнены каналы 7 и 8, а во вращающемсякольце 5 трения - кольцевая канавка9, по которым циркулирует охлаждающесмазывающая жидкость из сосуда 10,В кольцевой канавке 9 вращающегосякольца 5 трения установлены нагнетающие элементы 11 (фиг, 3-5) в количестве не менее двух, а в невращающемся кольце 2 трения между каналами7 и 8 установлен отжимной рабочий орган 12 перекрывающего устройства 13.Перекрывающее устройство можетбыть выполнено с рабочим органом в виде подпружиненного шарика 14, установленного в глухом отверстии 1545между каналами 7 и 8 подвода и отводаохлаждающе-смазывающей жидкости,Устройство работает следующим образом.Перед пуском в работу уплотнениякольцевая канавка 9, выполненная, например, во вращающемся кольце 5 трения через канал 7 в невращающемсякольце 2 заполняется охлаждающе-сма зывающей жидкостью, При включении перемешивающего устройства в работувращающий момент от вала 3 черезвтулку 4 передается кольцу 5 трения.С кольцом 5 трения вращаются нагнетающие элементы 11, находящиеся в кольцевой канавке 9, Но ввиду того, чтожесткость на изгиб отжимного рабочего органа 12 перекрывающего устройства 13, разобщающего входы канала .7 и8, превышает силы напора, создаваемые охлаждающе-смазывающей жидкостьюпод действием нагнетающих элементов11, то охлаждающе-смазывающая жидкость через канал 8 нагнетается в сосуд 10 для охлаждения, Одновременнос этим через канал 7 происходит заполнение охлаждающе-смазывающейжидкостью из сосуда 10 кольцевой канавки 9, Таким образом, осуществляется принудительная циркуляция охлаждающе-смазывающей жидкости через пару трения и обеспечивается охлаждениеи смазка колец трения, причем с увеличением частоты вращения вала интенсивность циркуляции охлаждающе-смазывающей жидкости автоматически возрастает.Формула изобретения1, Торцовое уплотнение, включающеенеподвижное и вращающееся кольца трения, на рабочей поверхности одногоиз которых выполнена кольцевая канавка, сообщенная каналами входа и выхода смазывающей жидкости с устройством для обеспечения ее циркуляции,о т л и ч а ю щ е е с я тем, что, сцелью повышения надежности уплотнения за счет увеличения эффективностиохлаждения и смазки поверхностей трения, устройство для обеспечения циркуляции смазывающей жидкости состоитиз нагнетающего элемента и перекры- .вающего устройства, причем перекрывающее устройство установлено на рабочей поверхности кольца трения иснабжено отжимным рабочим органом,входящим в кольцевую канавку ответного кольца трения и разобщающим каналы входа и выхода смазывающей жидкости, а нагнетающий элемент жестко закреплен в кольцевой канавке, причемпрофили рабочего органа перекрывающего устройства и нагнетательногоэлемента соответствуют профилю коль-цевой канавки, при этом нагнетающийэлемент контактирует с поверхностьютрения ответного кольца,2. Уплонение по п,1, о т л и -ч а ю щ е е с я тем, что,. с цельюпредотвращения смещения колец трения, в кольцевой канавке расположенонесколько нагнетательных элементов,13. Уплотнение по пп,1 и 2, о тл и ч а ю Щ е е с я тем, что нагнеятельные элементы выполнены из материала с меньюеЙ иэносостоЙ- костью , чем материал колец трения,1401220 б оставитель В сильников аицева Тираж 784 Подписное ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 13035, Москва, Ж, Раушская наб д
