Макарцев

Номер патента: 1804476

Опубликовано: 23.03.1993

Авторы: Артемов, Артюхов, Дроговоз, Кизюн, Макарцев, Михненко, Мищенко

МПК: C12F 1/08

Метки: вакуум-прерыватель, колонн, ректификационной, установки

...пролива водно-спиртовой жидкости, что имеет место при эксплуатации известного вакуум-прерывателя.Оснащение вакуум-прерывателя конденсатором, соединенным с воздушником верхнего резервуара, исключает потери алкоголя с паром при превышении давления в колонне выше допустимого, за счет его конденсации и возвращения конденсата в нижний резервуар.Выполнение верхнего резервуара объемом не меньше объема нижнего резервуара и вертикальной трубы, обеспечивает предотвращение выброса жидкости при превышении давления в колонне выше допустимого.Таким образом заявленная конструкция вакуум-прерывателя позволяет исключить потери спирта и уменьшить вредные выбросы в окружающую среду с водно-спиртовой жидкостью и спиртовым паром через воздушник верхнего...

Номер патента: 1790967

Опубликовано: 30.01.1993

Авторы: Андрианов, Артемов, Макарцев, Симаненков

МПК: B01D 3/02

Метки: дистиллятор

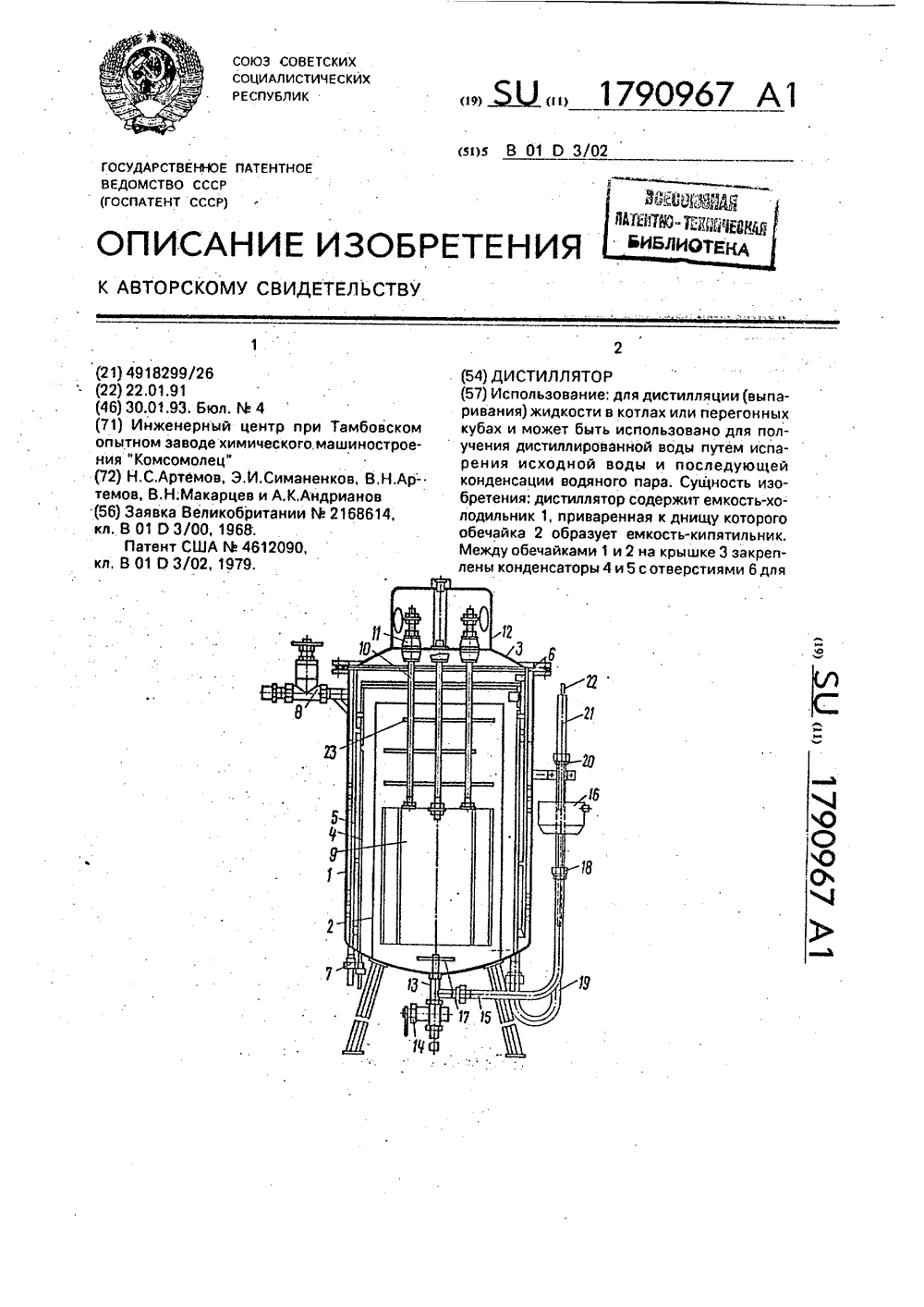

...25 30 На чертеже изображен продольныйразрез дистиллятора,Дистиллятор содержит емкость-холодил;ник 1, к днищу которого приварена обечайка 2, образующая с днищем открытую, сверху емкость-кипятильник. Между внешней обечайкой емкости 1 и обечайкой 2 накрышке 3 закреплены конденсаторы 4 (внутренний) и 5 (внешний), выполненные в видеконцентрически расположенных относительно друг друга цилиндрических оболочек,снабженных в верхней части отверстиями 6для подвода пара, а в нижней - патрубками 7отвода дистиллята. Емкость-холодильник 1 вверхней части снабжена патрубком с запорным органом 8 для подачи опресняемой воды. В нижней части емкости-кипятильникгустановлены электрические нагреватели в виде электродов 9, электрододеркатели 10 которых...

Номер патента: 1608305

Опубликовано: 23.11.1990

Авторы: Вайсер, Кротов, Макарцев, Наумов, Неймарк, Смирнов, Теплухин, Шилклопер

МПК: E04B 1/70

Метки: вентиляции, конструкции, наружной, ограждающей

...направляют струю нагретого воздуха, которая одновременно препятствует попаданию в эту зону холодного наружного воздуха и способствует отоплению помещения. ности 7 наружной ограждающей конструкции 3 из воздухозаборного устройства 8 принудительно с помощью вентилятора 10 через горизонтальную выпускную щель 11 Б воздухораспределителя 12 подают плоскуюструю воздуха, предварительно нагретого с помощью воздухонагревателя 9. 2 ил. На верхней (фиг. 2) или нижней 15 (фиг. 1) зоне помещения 2 через воздухозаборное устройство 8 забирают воздух, подогревают его в воздухонагревателе 9 и вентилятором 10 через горизонтальную выпускную щель 11 воздухораспределителя 12 из нижней зоны помещения 2 под углом не менее 7 к внутренней поверхности 7 направляют...

Номер патента: 1580227

Опубликовано: 23.07.1990

Авторы: Голяков, Киллих, Макарцев, Смиренский

МПК: G01N 15/08

Метки: локальной, проницаемости

...камеры. Столб жидкости над поверхностью пористого материала до выходного патрубка 3 создает противодавление Р. Установившийся режим течения в узле контролируется по показаниям датчиков 11 и 12 давления на входе в образец и навыходе из него. При постоянном пере паде давления ДР = Р- Рт 1 одаетсясигнал на включение электроподогрева щелевого проволочного элемента 7и на срабатывание лазеров голографического интерферометра. 45В качестве регистратора скорости локального потока применен двухимпульсный трехканальный голографический интерферометр, который позволяетпроизводить регистрацию трех голографических интерферограмм, При этом регистрация возможна вследствие прозрачности измерительного объема жидкости при ламинарном (без...

Номер патента: 1553824

Опубликовано: 30.03.1990

Авторы: Киселев, Макарцев, Ройтер, Сыпачев

МПК: G01B 7/24

Метки: линейных, перемещений

...погрешность не превышала погрешности части с наибольшей велициной погрешности. Наборы частей 3-5 и 6-8 и их стыки сдвинуты друг относительно друга на величину, большую длины головок 9 и 10, что уменьшает погрешность от стыка за счет усреднения сигналов с головки 10, расположенной над стыком, и с головки 9, расположенной вне стыка. Из-за симметричности расположения частей 3-5 и 6-8 относительно плоскости симметрии направляющей 2 и дифференциального действия головок 9 и 10 изгиб направляющей 2 53821в направлении головок 9 и 10 незначительно впияет на точность. При измерении механизм 11 перемещает головки9 и 10 по направляющей 2 посредствомопор качения. При этом на выходахголовок 9 и 10 формируются измерительные импульсы, которые...

Номер патента: 1499089

Опубликовано: 07.08.1989

Авторы: Киселев, Макарцев, Ройтер, Сыпачев

МПК: G01B 5/02

Метки: линейных, перемещений

...на станине оборудования. 20Преобразователь содержит также поводок 4 со скобой 5, охватывающейголовку 6,. связанную со скобой 5 дву.мя водилами 7, закрепленными шарнирно одними концами в общей точке ввиде штифта 8 на головке 6. Другиеконцы водил закреплены также шарнирно на штифтах 9 и 10, установленныхна стойках 3 скобы 5. Головка 6 прижимается к базам корпуса с помощью ЗОпроволочной пружины 11, закрепленнойна скобе 5 и штифте 8, Корпуспреобразователя закрывается крышкой 12.На внутренних поверхностях корпуса 1и крьдпки 12 вблизи открытой части 35преобразователя установлены пластинчатые резиновые уплотнители.Преобразователь работает следующим образом,Корпус 1 преобразователя эакрепля ется на станине оборудования таким...

Номер патента: 1491985

Опубликовано: 07.07.1989

Авторы: Звягина, Макарцев, Смилянский, Хомутов, Штейман

МПК: E04B 1/70, E04B 2/42, E04C 2/26 ...

Метки: вентилируемое, здания, наружное, ограждение

...те несколько па"35нелей горизонтальной разрезки. Возможна установка наружного экрана и взаводских условиях.Предложенное соотношение компонентов теплоизоляционного слоя оптималь"но именно для такой конструкции вентилируемого ограждения, так как вэтом случае для эффективного удаления влаги из теплоизоляционного слоянеобходимо обеспечить его хорошуюпаропроницаемость, это достигаетсяуменьшением содержания цемента, нопри этом обеспечить необходимую прочность и хорошее сцепление с грануламипенопласта, так как теплоизоляцион 50ный слой имеет открытую поверхностьв вентилируемой прослойке и необходимопредотвратить выпадание гранул пенопласта в прослойку и ее забивание,это предотвращается применением ла 55текса,Кроме того, состав...

Номер патента: 1479638

Опубликовано: 15.05.1989

Авторы: Акулов, Бажанов, Грязнов, Звягинцев, Корольчук, Макарцев, Одышев

МПК: E01C 19/05, E21C 37/00

Метки: гидравлический, действия, механизм, ударного

...конусом 13 со стороны переливной камеры 6, при этом конус 13 клапана выполнен с углом наклона образующей к продольной оси бойка 2, большум угла наклона образующей конической поверхности 12 бойка 2 к той жеоси. Боек 2 выполнен с радиусной проточкой 14 в месте перехода его конической поверхности 12 к цилиндрической поверхности хвостовика 9 бойка 2, 35при этом коническая поверхность 12бойка 2 выполнена с образующей, касательной к поверхности этой проточки юМеханизм работает следующим образом,При отключенном насосе боек 2 иклапан 3 находятся в нижнем положении. Переливной .канал 11 перекрытклапаном 3. Переливная камера 6 сообщена со сливным каналом 8.При включении насоса рабочая жидкость подается по напорному каналу 7во взводящую камеру...

Номер патента: 1399554

Опубликовано: 30.05.1988

Авторы: Бажанов, Гриб, Грязнов, Макарцев, Суслов

МПК: F16J 15/32

Метки: узел, уплотнительный

...осевого перемещения втулки и одновременного обеспечения радиального смещения оси вала относительно оси втулки.На фиг. 1 схематически показан нредлагаемый уплотнительный узел, разрез; нафиг. 2 - вид А на фиг. 1,Уплотнительный узел шарнирного соединения рабочего оборудования землеройнотранспортных машин содержит вал 1, закрепленный в раме 2 (фиг. 1), напримеррукоятки ковша стрелы экскаватора, относительно которой втулка 3 совершает вращательное движение. Втулка 3 установлена 20в корпусе 4. Кольцевая манжета 5 из упругого материала имеет в сечении 1-образную форму и размещена в пазу с зазором 6относительно корпуса 4. С целью удаленияотработанного смазочного материала на торцовой поверхности наружной губки манжеты выполнены каналы...

Номер патента: 1377337

Опубликовано: 28.02.1988

Авторы: Бажанов, Брайковский, Грязнов, Корнюшенко, Макарцев, Шишков

МПК: E02F 3/38

Метки: одноковшового, органа, подвеска, рабочего, экскаватора

...8 упираются сферическими подпятниками 15 в коническиеотверстия 11 опор. Даже при неработающем гидроприводе гидроцилиндры 8остаются на месте, поскольку утечкужидкости;из их рабочих полостейпредотвращают гидрозамки (не показаны). Гидроэамки устанавливаются непосредственно на гидроцилиндрах 8,что упрощает их монтаж и демонтаж.При этом отпадает необходимость устанавливать гильзу гидроцилиндра 8 вколиброванные отверстия - опоры подцапфы, как это выполнено в прототипе.Достаточно сферический подпятник 15гидроцилиндра 8 установить в гнездоконической поверхности 11 пластины10 опоры гидроцилиндра и завернутьболты-Фиксаторы 19 до их попаданияв отверстия втулок 17,При работе гидроцилиндра 8 егокачание происходит относительно осиустановки...

Номер патента: 1350257

Опубликовано: 07.11.1987

Авторы: Грязнов, Зорин, Макарцев, Одышев, Селезнев, Ситников, Соколов, Шадрин

МПК: E01C 19/05, E21C 37/00

Метки: гидравлический, действия, механизм, ударного

...полость 2 и под давлением жидкости входит в управляющую полость 8 до положения герм тического сопряжения ступенью 10 с седлом 3, сообщая при этом надпоршневую полость 16 с рабочей полостью 4. Жидкость из гидросистемы и из поршневой полости 6, выполняющая Функцию аккумулятора энергии, через осевые каналы 7 поступает в рабочую полость 4 и надпоршневую полость 16 и, действуя на верхний торец 18 поршня 13, перемещает боек 12 вниз, осуществляя его рабочий ход. Перед нанесением удара (в конце рабочего хода) цилиндрический поясок 14 бойка 12 входит в управляю. щую полость 8 и за счет динамического напора жидкости, создаваемого пояском 14, клапан 9 перемещается вниз и своей большей ступенью соединяется с седлом 5, тем самым переключается боек 12...

Номер патента: 1335653

Опубликовано: 07.09.1987

Авторы: Бажанов, Бакланов, Батулов, Грязнов, Карпов, Лясников, Макарцев, Михайлов, Сапожников, Шепель

МПК: E02F 9/22

Метки: гидропривод, одноковшового, экскаватора

...клапанами ИЛИ, агидромотор выполнен с регулятором,при этом напорная магистраль насоса.посредством обратного клапана сообщена со средним каналом каждого клапана ИЛИ, с напорной магистралью гидромотора и со следящим золотникомвыход из которого связан с регулятором гидромотора с валом которого кииематически связан вал силового дви. гателя.45На чертеже изображена гидравлическая схема одноковшового экскаватора.Гидропривод имеет силовой двигатель 1 с маховиком 2, насос 3, регулируемый гидромотор 4, распределительную и подпитывающую аппаратуру 5,гидродвигатели 6 исполнительных механизмов, следящий золотник 7, клапаны ИЛИ 8 и бак 9. При этом валы двига"теля 1, маховика 2, насоса 3 и гидромотора 4 соединены между собой, напорная...

Номер патента: 1282931

Опубликовано: 15.01.1987

Авторы: Дорошенко, Кравченко, Макарцев, Потапов, Самигуллин, Цыбенко, Шамилов

МПК: B21C 25/00

Метки: высокотемпературного, инструмент, прессования, профилей

...конуса матрицы 2, свободный от слоя теплоизоляции (фиг. 2). В это время температура матрицы становится равной температуре деформации металла слитка 5 и из-за разницы в значениях коэффициентов термического расширения материала оправки 3 и матрицы 2 последняя раздается в контейнера 1, образуя гарантированный зазор между калибрующим участком матрицы 2 и оправкой 3. При последующем непрерывном рабочем ходе пресс-штемпеля оправка 3 под воздействием переднего конца прессуемого изделия 5 выталкивается из матрицы, не мешая прессованию металла слитка 5 (фиг. 3) .Выход длины участка заходного конуса матрицы с теплоизоляционным слоем обусловлен следующим. С уменьшением длиныФормула изобретения 30 Инструмент для высокотемпературного...

Номер патента: 1222777

Опубликовано: 07.04.1986

Авторы: Александровский, Звягина, Макарцев, Максимов, Росляк, Хомутов

МПК: E04B 1/70, E04B 2/42

Метки: зданий, наружное, ограждение

...(для данного случая=. -1 С) заслонки перекрывают входное ивыходное отверстия с помощью толкателя из нитинола, вентиляция прекращается, уровень теплозащиты ограждения увеличивается в 2,5 раза, так как при вентиляции теплозащитные качества наружного слоя ограждения практически не используются, а в случае заполнения воздушной прослоики засыпкой из пористого заполнителя его теплозащитные свойства не используются полностью. В период с положительными наружными температурами при заданной температуре, например, 1 С, толкатель меняет свое положение и открывает заслонку. Это действие занимает всего 1-2 с. При этом начинается естественная вентиляция воздушной прослойки наружным воздухом и интенсивное удаление влаги из материала ограждения,...

Номер патента: 1153019

Опубликовано: 30.04.1985

Авторы: Бажанов, Грязнов, Лясников, Макарцев, Михайлов, Рустанович, Ташкинова, Шепель, Шкловский

МПК: E02F 9/22

Метки: гидравлический, привод, экскаватора

...последнего клапана ИЛИ, регулируемым дросселем с обратным клапаном и гидропневмоаккумулятором.Управляющий гидроцилиндр снабжен установленной в его нерабочей полости промежуточной пружиной,На чертеже представлена гидравлическая схема экскаватора,Гидравлический привод включает рабочие линии 1 - 12 золотников сервоуправления, которые соединены попарно клапанами ИЛИ 13 - 18, выходы 19 - 24 которых соединены попарно клапанами ИЛИ 25, 26 и 27. В свою очередь выходы 28 и 29 клапанов ИЛИ 26 и 2 соединены клапаном ИЛИ 30. Последний клапан ИЛИ 31 соединяет выходы 32 и ЗЗ клапанов ИЛИ 25 и 30, Его выход 34 через регулируемый дроссель 35 и обратный клапан 36 соединен с рабочей полостью управляющего гидроцилиндра 37,Между поршнем 38 гидроцилиндра...

Номер патента: 1147955

Опубликовано: 30.03.1985

Авторы: Макарцев, Пахомов

МПК: G01N 17/00

Метки: исследования, коррозии, металлов

...в основании под средством для крепле-.ния испытуемого образца, и уставов ленную вдоль оси сосуда цилиндрическую мешалку, снабжено дисковым элект. родом из коррозионностойкого металла,закрепленным на обращенном ко дну сосуда торце мешалки.Кроме того, дисковый электрод выполнен Ъз изолированных друг от друга металлических колец.На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 схема крепления электрода, выполненного из нескольких изолированных колец.Устройство содержит две вертикальные направляющие 1, установленное на них с возможностью перемещения основание 2, установленный на основав . нии 2 сосуд 3 для жидкой агрессивной среды 4, размещенное в центре дна сосуда 3 средство для крепления испытуемого дискового образца...

Номер патента: 1144731

Опубликовано: 15.03.1985

Авторы: Ананикян, Звягина, Макарцев, Саранчина, Смирнов

МПК: E04B 1/70, E04B 2/14

Метки: вентилируемое, влажным, ограждение, помещений, режимом, стеновое, эксплуатации

...- шаг расположения каналов, м;и - размер канала в направлении,параллельном поверхности огражждения, м;а - расстояние от наружной поверхности ограждения до каналов, м.Каналы выполнены с поперечным сечением в виде треугольника нли полуовала,На фиг. 1 изображено стеновое ограждение, гоперечный разрез; на фиг. 2 и 3 -варианты выполнения каналов (разрез А-Ана фиг. 1),Вентилируемое стеновое ограждениевключает вентилируемые каналы 1, соединенные с вентилятором 2 системы подачивоздуха. Каналы выполнены с плоской по верхностью 3, обращенной наружу, и с развитой поверхностью 4, обращенной внутрьпомещения.Воздух с помощью вентилятора 2 черезподводящий воздуховод 4 подается в рас.пределительный коллектор 5, из которогд 55через входные отверстия 6...

Номер патента: 1136266

Опубликовано: 23.01.1985

Авторы: Алкин, Лучинин, Макарцев, Ройтер

МПК: H02K 24/00

Метки: индуктосин

...собой, число которых равночислу секций рабочей обмотки 3. Вкаждой паре диаметрально противоположных секций рабочих обмоток 3 и 8секции включены параллельно с помощью проводного монтажа 3 (на фиг.2для простоты иллюстрации показаносоединение только двух пар секций.),остальные пары секций соединены ана.логично 4 - 6 - выводы обмоток4, 5 и 7; 7 и 8 - крепежные отвер-стия статора и ротора),Датчик работает в фазовом, напри"мер, режиме) следующим образом.Обмотки 4 и 5 статора эапитываютсинусоидальными токами соответствен- но обмотка питания ротора и рабочая обмотка выполнены секционированнымн с равным числом секций и каждая сек. ция рабочей обмотки ротора соединена параллельно с диаметрально противо,положно расположенной секцией обмот....

Номер патента: 1129341

Опубликовано: 15.12.1984

Авторы: Бажанов, Грязнов, Звягинцев, Зябрев, Макарцев, Мартынов, Одышев, Панкратов

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...золотником 14 сливных каналов 20 переливная каме ра 7 отсекается от сливной магистра ли. Давление в переливкой камере 7 возрастает, открывается обратный клапан 34 и переливная камера 7 сообщается с напорной камерой 24 компенсационного поршня 22. С этого мо мента начинается интенсивное торможение поршня-бойка 4. При дальнейшем движении золотника 14 открываются напорные каналы 21, и напорная магистраль 31 сообщается с переливной камерой 7. Давление в напорной камере 6 и переливной камере 7 выравнивается, так как они оказываются сообщенными между собой, Золотник 14 доходит до своего крайнего положения, упираясь в корпус блока управ- ления 17. Продолжающий по инерции взйодитвся поршень-боек 4 вытесняет жидкость иэ переливной камеры 7 в...

Номер патента: 1105580

Опубликовано: 30.07.1984

Авторы: Бажанов, Гойхбург, Грязнов, Лясников, Макарцев, Михайлов, Седов, Шепель, Шкловский

МПК: E02F 9/22

Метки: гидропривод, одноковшового, экскаватора

...питания механизма поворота колес связан с системой сервоуправления посредством двухпозиционного золотника с камерой управления, которая сообщена с выходом из последнего.На чертеже представлен гидравлический привод одноковшового экскаватора.Гидравлический привод состоит из основных насосов 1 и 2, гидрораспределителей 3 и 4 с золотниками управления исполнительными гидродвигателями, системы сервоунравления золотниками с клапанным блоком 5, гидропневмоаккумулятором 6 и колонками 7, 8 и 9 управления.На напорной линии насоса 10 питания механизма поворота колес установлен двух позиционный золотник 11 с камерой управления, один рабочий отвод золотника 11 подсоединен трубопроводом 12 к напорной магистрали 13 системы сервоуправления. От этого же...

Номер патента: 1084435

Опубликовано: 07.04.1984

Авторы: Бажанов, Грязнов, Звягинцев, Зябрев, Коробейников, Макарцев, Мартынов, Одышев, Панкратов, Савчак, Янцен

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...- повышение производительности устройства путем обеспечения автоматической связи между углубкой инструмента и скоростью переключения золотника блока управления.Поставленная цель достигается благодаря тому, что в устройстве ударного действия, включающем ударный механизм, корпус и поршень-боек которого образуют взводящую переливную и газовую полости, блок управления с золотником, полостью управления холостым ходом поршня-бойка и полостью управления рабочим ходом поршня-бойка, которая связана с переливной полостью каналом, расположенным выше входа сливной магистрали, каналы для сообщения взводящей и переливной полостей между собой в момент рабочего поршня-бойка и напорную магистраль, полость управления холостым ходом поршня-бойка сообщена...

Номер патента: 1028784

Опубликовано: 15.07.1983

Авторы: Бажанов, Грязнов, Звягинцев, Коробейников, Макарцев, Панкратов, Савчак, Янцен

МПК: E02D 7/10

Метки: гидропневматический, молот

...с .напорноймагистралью, до стенки корпуса, ограничивающей полость взвода,На фиг1 изображен гидропневматический молот с вынесенным блокомуправления (исполнение 1) на фиг.2показано встроенное исполнение блока управления (исполнение Г),Гидропневматический молот состоитиз несущей рамы 1, на которой жестко закреплены букса 2 съемного рабочего инструмента 3 н разъемные подшипники скольжения 4 и 5 корпуса 6, вкотором размещен поршень-боек 7, золотника управления 8, штока 9, напорной 10 и сливной 11 магистралей, переливного 12 и соединительного 13 каналов. В корпусе выполнены продольные окна 14 и 15 и отверстия 16- 19. По исполнениюокно 15 и отверстия 16,18 и 19 выполнены на бойке. На поршне-бойке имеются передний 20 и задний 21 пояски и...

Номер патента: 1028783

Опубликовано: 15.07.1983

Авторы: Бажанов, Грязнов, Звягинцев, Коробейников, Макарцев, Мартынов, Савчак, Янцен

МПК: E02D 7/10

Метки: гидропневматический, молот

...передний 21 и задний 22 пояски и кольцевая проточка 2 Э. Поршень-боек 7 образует с корпусом 6 полость взвода 24, полости слива 25 и аккумулятор 26. Золотник управле- ния 8 образует с корпусом 6 (исполнение 1) или с поршнем-бойком 7 (исполнение 0) зазолотниковую полость 27.Молот работает следующим образом.Под действием сжатого газа, находящегося в аккумуляторе 26, поршень- боек 7 полностью выдвинут в сторону обрабатываемой среды и упирается врабочий инструмент 3. Корпус 6 молота находится в крайнем противоположном положении, При этом радиальный выход осевого канала, выполненного в штоке 9, совпадает с кольцевой проточкой 20 и жидкость из напорной магистрали 10 по осевому каналу штока 9 кольцевой проточке 20попадает в сливную магистраль...

Номер патента: 1019218

Опубликовано: 23.05.1983

Авторы: Алкин, Лучинин, Макарцев, Ройтер

МПК: G01B 7/00

Метки: датчик, перемещений

...(4- - Ь), где Ь - ширина протводника, из-за необходимости размещения секции другой обмотки, смещенной на величину Т/4 2. Недостаткми такого датчика являются малый уровень полезного сигнала и неполная компенсация высших гармонических составляющих вследствие указанного ограничения расстояния между двумя ближайшими проводниками с разным направлением токов в каждой секции.Целью изобретения является увеличение полезного сигнала и уменьшение погрешности датчика от влияния высших пространственных гармоник. Поставленная цель достигается тем, что в датчике перемещений, содержащем два относительно подвижных элемента, на одном из которых размещена непрерывная обмотка, выполненная в виде шкалы с шагом Т, а на другом - чередующиеся между собой...

Номер патента: 977754

Опубликовано: 30.11.1982

Авторы: Бажанов, Грязнов, Звягинцев, Зорин, Макарцев, Мартынов, Одышев, Панкратов

МПК: E01C 19/05, E21C 37/00

Метки: механизм, ударный

...канал 9, взводящие полости 9 и 10, каналы 13 и 8. Дляначала работы ударного механизма 10необходимо поджать боек 4 до момента контакта головки бойка 5 с верхней проточкой полого поршня 3, в результате разрывается гидравлическая связь между напорной и сливной магистралью гидросистемы. В взводящей полости 9 повышается давление, которое, действуя на площадь выступа головки бойка 5, прижимает его к верхней проточке полого поршня 3, В взводящей полости 11 также повышается давление, которое, действуя на активную площадь полого поршня 3, поднимает его в верхнее положение.Совместное движение полого поршня 3 и бойка 4 продолжается до тех пор, пока взводящая полость 10 не соединится через каналы 13 и 7 с напорной магистралью гидросистемы. Под...

Номер патента: 977753

Опубликовано: 30.11.1982

Авторы: Бажанов, Грязнов, Звягинцев, Зорин, Макарцев, Мартынов, Одышев, Панкратов, Юткевич

МПК: E01C 19/05, E21C 37/00

Метки: гидравлический, действия, механизм, ударного

...2 с клапаном 3, Клапан 3 имеет возможность перемещаться вдоль оси бойка 2 5 Хвостовик бойка 4 и клапан 3 образуют совместно поршень газового аккуму лятора 5. Головка бойка б образует с корпусом 1 взводящую камеру 7 и переливную полость 8. В корпусе 1 имеются напорный канал 9 и сливной977753 формула изобретения каз 9157/4 Подписное ВНИИПИ Тираж 62канал 10, а в бойке 2 имеется переливной канал 11,При отключенном насосе боек 2 и клапан 3 находятся в нижнем положении. Переливной канал 11 перекрыт клапаном 3, Переливная полость 8. 5 сообщена со сливным каналом 10.Гидравлический механизм работает .следующим образом.При включении насоса рабочая жидкость подается по напорному каналу 9 10 в взводящую камеру 7 и воздействуя на рабочую площадь...

Номер патента: 960379

Опубликовано: 23.09.1982

Авторы: Бажанов, Бобылев, Герасименко, Зябрев, Макарцев, Морготьев, Слонов, Циплухин

МПК: E21B 7/30

Метки: образования, скважин

...направляюцими, установленными на штоке и соединенными с втулкой.На фиг. 1 изображено предлагаое устройстйо, общий вид; на фиг. 2- чение А-А на фиг. 1.Устройство состоит из штока 1 упругих пластин 2, башмака 3, упругого элемента 4 и направляющих втулок 5. Во внутренней полости между пластинами 2, штоком 1 и башмаком 3 помещен упругий элемент 4, выполненный, например, из литой резины за одно целое с упругими пластинами 2. В упругом элементе 4 со стороны штока вмонтированы направляющие втулки 5 с полостями, заполненными литой резиной, Для лучшего сцепления упругих пластин 2 с литой резиной 4, пластины 2 выполнены с зацепами б. На верхнем конце штока 1 установлена втулка 7, охватывающая внутренней конической поверхностью упругиепластины 2....

Номер патента: 933903

Опубликовано: 07.06.1982

Авторы: Иванихина, Макарцев, Ставицкий

МПК: E04B 1/70

Метки: защиты, зданий, коррозии, наружных, стен

...на фиг. 2 и 3 - различные варианты 1 уасположения системы вытяжки воздуха из помещения и каналов для подачи подогретого воздуха.Устройство для защиты от коррозии наружпых стен зданий включает магистральные каналы 1 и разводящие каналы 2 для подачи подогретого воздуха, расположенные в стенках 3, воздухозаборное устройство 4 для наружного воздуха, воздухозаборные устройства 5 - 7 из помещения, системы вытяжной вентиляции с вытяжными каналами 8, поверхностный теплообменник 9, нагнетательный вентилятор 10 наружного воздуха, соединенный последовательно с поверхностным теплообменником и каналами 2 для подачи подогретого воздуха, вытяжной вентилятор 11, соединенный последовательно с поверхностным теплообменни ком и системой вытяжки воздуха...

Номер патента: 885553

Опубликовано: 30.11.1981

Авторы: Бажанов, Грязнов, Звягинцев, Макарцев, Мартынов, Одышев, Панкратов

МПК: E21C 35/197

Метки: горных, инструмента, крепления, машин

...и особенно направляющей втулки.Цель изобретения - повышение надежности крепления.Поставленная цель достигается тем, что 3 в устройстве для крепления инструментагорных машин, включающем полый корпус, в котором размещены цилиндрический хвостовик инструмента с гранями, ударник, направляющий элемент с выступами и фиксатор, направляющий элемент выполнен нз набора цилиндров, усеченных параллельно образующим и установленных в корпусе с возможностью взаимодействия с гранями хвостовика инструмента.На фиг. 1 показано устройство для крепления инструмента горных машин, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Устройство для крепления инструментагорных машин включает полый корпус 1, в котором размещены цилиндрический хвостовик 2 инструмента 3...

Номер патента: 848985

Опубликовано: 23.07.1981

Авторы: Алкин, Дзегиленок, Макарцев

МПК: G01B 7/00, G01B 7/30, H02K 24/00 ...

Метки: датчик, перемещений

...и косинусную обмотки2 и 3, расположенные на другом элементе датчика. Секции непрерывнойобмотки 1 размещены с шагом Т, секции как синусной 2, так и косинусной 3 обмоток размещены на расстоянииодна от другой, равной т/2, а соседние секции двух различных обмоток 2и 3 размещены на расстояниях, равныхТ/4. Аналогично может быть выполнендатчик и в круговом исполнении,Датчик работает следующим образом.К синусной и косинусной обмоткам,2 и 3 датчика подводятся напряжениясинусоидального тока одинаковой частоты и амплитуды, смещенные по фазена 90 ь . При взаимном перемещении непрерывной обмотки 1 шкалы относительно синусной и косинусной обмоток 2и 3, в обмотке 1 наводится ЭДС, амплитуда и фаза которой зависят от перемещения х, Амплитуда...
