Виброизолированный фундамент
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

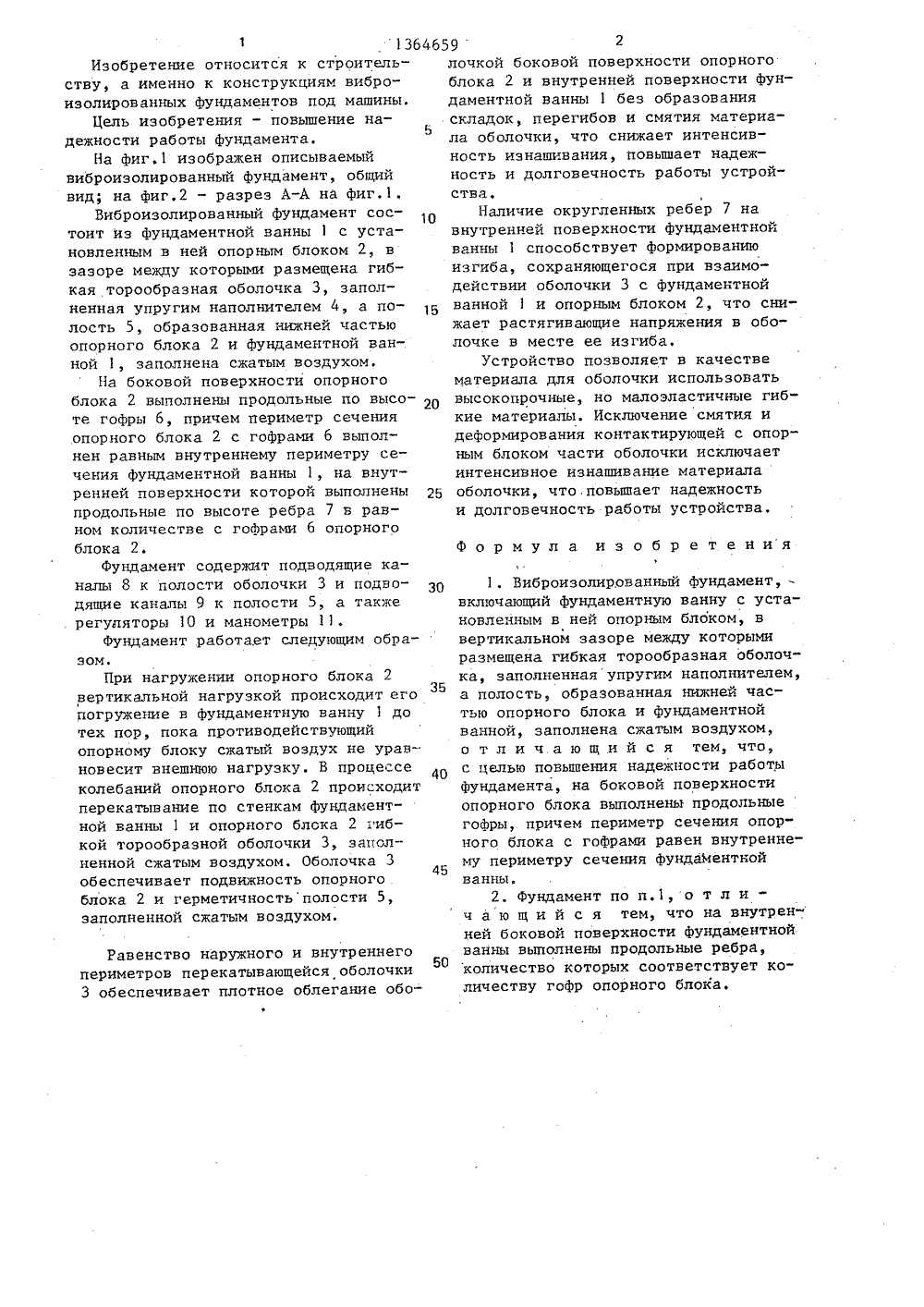

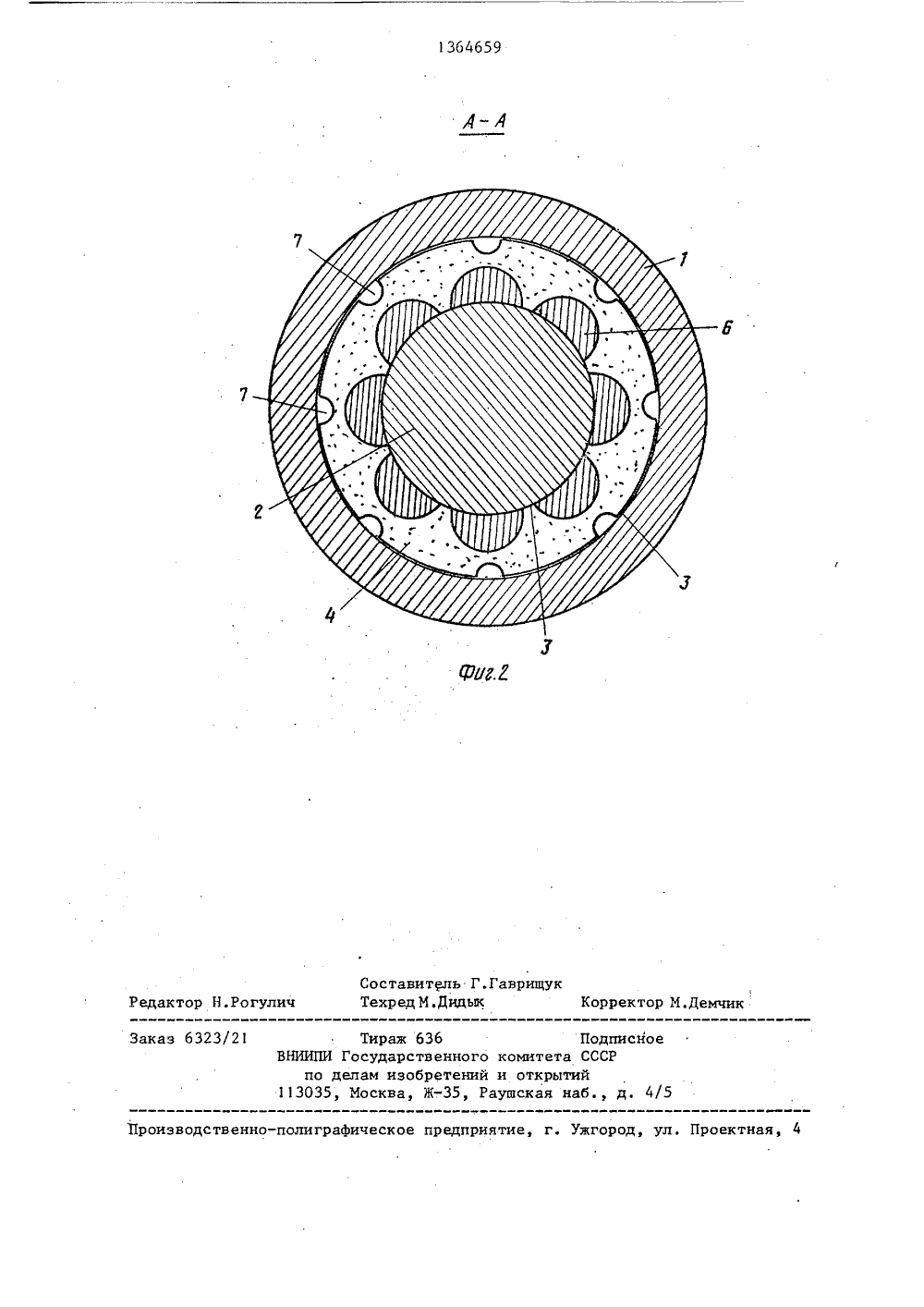

.8-217(088.8)етельство СССРР 27/44, 1978ельство СССРП 27/44, 1977 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(57) Изобретение относится к конструкциям виброизолированных фундаментов под машины и позволяет повыситьнадежность их в работе. Фундаментсодеряят опорный блок 2, установленный в фундаментной ванне 1, в зазоре между которыми размещена перекатывающаяся торообразная оболочка Э супругим наполнителем 4. На опорномблоке выполнены продольные гофры 6,а на стенке фундаментной ванны - ребра 7, причем периметр опорного блокаравен внутреннему периметру ванны.1 з.п. ф-лы, 2 ил.13646Изобретение относится к строительству, а именно к конструкциям виброизолированных фундаментов под машины.Цель изобретения - повышение надежности работы фундамента.6На фиг.1 изображен описываемыйвиброизолированный фундамент, общийвид; на фиг.2 - разрез А-А на фиг,1.Виброизолированный фундамент состоит из фундаментной ванны 1 с установленным в ней опорным блоком 2, взазоре между которыми размещена гибкая торообразная оболочка 3, заполненная упругим наполнителем 4, а полость 5, образованная нижней частьюопорного блока 2 и фундаментной ванной 1, заполнена сжатым воздухом.На боковой поверхности опорногоблока 2 выполнены продольные по высоте гофры 6, причем периметр сеченияопорного блока 2 с гофрами 6 выполнен равным внутреннему периметру сечения фундаментной ванны 1, на внутренней поверхности которой выполнены 26продольные по высоте ребра 7 в равном количестве с гофрами 6 опорногоблока 2,Фундамент содержит подводящие каналы 8 к полости оболочки 3 и подводящие каналы 9 к полости 5, а такжерегуляторы 10 и манометры 11.Фундамент .работает следующим образом.При нагружении опорного блока 2вертикальной нагрузкой происходит егопогружение в фундаментную ванну 1 дотех пор, пока противодействующийопорному блоку сжатый воздух не уравновесит внешнюю нагрузку, В процессеколебаний опорного блока 2 прои ходитперекатывание по стенкам фундаментной ванны 1 и опорного блока 2 гибкой торообразной оболочки 3, заполненной сжатым воздухом. Оболочка 345обеспечивает подвижность опорного .блока 2 и герметичность полости 5,заполненной сжатым воздухом. Равенство наружного и внутреннего периметров перекатывающейся оболочки 50 3 обеспечивает плотное облегание обо 59 2лочкой боковой поверхности опорного блока 2 и внутренней поверхности фундаментной ванны 1 без образования складок, перегибов и смятия материала оболочки, что снижает интенсивность изнашивания, повышает надежность и долговечность работы устройства,Наличие округленных ребер 7 на внутренней поверхности фундаментной ванны 1 способствует формированию изгиба, сохраняющегося при взаимодействии оболочки 3 с фундаментной ванной 1 и опорным блоком 2, что снижает растягивающие напряжения в обо" лочке в месте ее изгиба.Устройство позволяет в качестве материала для оболочки использовать высокопрочные, но малоэластичные гибкие материалы. Исключение смятия и деформирования контактирующей с опорным блоком части оболочки исключаетинтенсивное изнашивание материала оболочки, что,повышает надежность и долговечность работы устройства,Формула изобретения1. Виброизолированный фундамент,- включающий фундаментную ванну с установленным в ней опорным блоком, в вертикальном зазоре между которыми размещена гибкая торообразная оболочка, заполненная упругим наполнителем, а полость, образованная нижней частью опорного блока и фундаментной ванной, заполнена сжатым воздухом, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы фундамента, на боковой поверхности опорного блока выполнены продольные гофры, причем периметр сечения опорного блока с гофрами равен внутреннему периметру сечения фундаМентной ванны.2. Фундамент по п.1 о т л и - ч а ю щ и й с я тем, что на внутренней боковой поверхности фундаментнОЙ ванны выполнены продольные ребра, количество которых соответствует количеству гофр опорного блока.1364659 Составитель Г.ГаврищТехредМ.Дидык мчик орректо гул Редактор сное 2 к ВНИИПИ 4/ 30 ул. Проектная, 4 го водственно-полиграфическое предприятие,Тираж 6 Государст елам изоб Москва, 6 Поденного комитета СССетений и открытий
СмотретьЗаявка
4099856, 25.07.1986
ЦЕНТР МЕТОДОЛОГИИ ИЗОБРЕТАТЕЛЬСТВА
ТЕРЕХИН ИГОРЬ ИВАНОВИЧ, АГЕЕВА ТАТЬЯНА НИКОЛАЕВНА
МПК / Метки
МПК: E02D 27/44
Метки: виброизолированный, фундамент
Опубликовано: 07.01.1988
