Номер патента: 554348

Опубликовано: 15.04.1977

Авторы: Белимов, Демин, Кошман, Лашков, Петров

МПК: E02D 7/10

Метки: грунта, погружения, рыхления, свай

...корпусе перемещается ударная часть 4, взаимодействующая с наковальней 5, размещенной на свае. Ударная часть 4 через амортизатор б соединена с гибкой связью 7, пропущенной через отводной блок 8 и систему блоков 9 и 10, из которых блок 8 прикреплен к корпусу на кронштейне 11 неподвижно, а блок 9, подвижный, соединен через шток 12 с силовым цилиндром 13, питающимся от гпдронасоса 14. К силовому цилиндру 13 и направляющему корпусу 3 прикреплен шарнирно рычаг 15 преодоленияначального момента инерции. На силовом цилиндре 13 установлен распределитель 16 рабочсй жидкости, взаимодействующий с пускателями 17 и 18. На базовой машине также установлен гпдроцилиндр 19 для подъема и опускания копровой стрелы и лебедка 20 с отводными блоками 21, 22,...

Номер патента: 554349

Опубликовано: 15.04.1977

Автор: Вершинин

МПК: E02D 7/22

Метки: анкеров, винтовых, грунт, погружения, свай

...устройстве полый вал снабжен винтовой лопастью, направление которой противоположно направлению винтовой лопасти сваи, и прижимными роликами. На чертеже показано устройство для погружения в грунт винтовых свай, анкеров,Устройство состоит из полого вала 1 с лопастью правого направления завинчивания, в 5 котором размещена винтовая свая 2 с левымнаправлением завинчивания, оголовника 3 полого вала и оголовника 4 винтовой сваи, На полом валу установлены прижимные ролики 5, а на оголовнике сваи - катки вращения 6.10 Ведущая часть 7 привода смонтирована наоголовнике 3, а ведомая 8 - на оголовнике 4.При погружении винтового анкера 9 он соединяется со сваей 2.Активный момент вращения, развиваемый 15 приводом, передается на винтовую...

Номер патента: 554350

Опубликовано: 15.04.1977

Авторы: Коновалов, Кочетов, Куннов, Ямпольский

МПК: E02D 9/02

Метки: извлечения, свай

...опорная телескопическая мачта 5 с распоркой 615 для придания ей вертикального положения,На наружной части мачты 5 закреплена подвижная обойма 7 выдвижного полиспаста. Нанижнем конце выдвижной части 8 мачты за.креплена подвижная обойма выдвижного по20 лиспаста, а на верхнем ее конце - неподвижная обойма 9 подъемного полиспаста, подвижная обойма 10 которого соединена с захватным устройством 11. Мертвый конец 12 подь.емного каната присоединен к ограничителю25 максимальных усилий 13. На наружной частиопорной мачты, кроме того, закреплено уст.ройство, фиксирующее положение выдвижнойчасти мачты относительно наружной. Ножрыхлитель 14 (фиг, 2) закреплен на нижней30 части телескопической мачты и выполнен ввиде двуплечего рычага рамной...

Номер патента: 554351

Опубликовано: 15.04.1977

Автор: Чернышев

МПК: E02D 13/06

Метки: деформации, записи, отказомер, погружении, сваи

...сваи, расположенной выше установки прибора или частиего, а также упругих деформаций прокладки,что, естественно, снижает точность фиксирования упругих деформаций сваи,На чертеже изображен предлагаемый отказо мер.Отказомер содержит самописец 1 с кареткой 2, хомут 3 и поводок 4, базовую пластину 5, размещенную на свае между прокладкой 6 и наголовником 7, пружины 8. Базовая пластина с помощью подпружиненных стержней 9 связана с хомутом, а поводок, взаимодействующий с кареткой самописца, прикреплен к концу одного из стержней.Отказомер работает следующим образом.При ударе молота по свае энергия передается от наголовника 7 через базовую пластину 5 и прокладку 6 на сваю. Суммарные упругие деформации прокладки и сваи, накопившиеся выше...

Номер патента: 554352

Опубликовано: 15.04.1977

Автор: Левин

МПК: E02D 15/02

Метки: бетонных, вибратор, смесей, уплотнения

...каналы 9 с полостью 10.Над ротором 7 установлено маслообменное устройство, состоящее из упорной шайбы 12, 15 препятствующей перемещению ротора 7 вверх,и цилиндрического хвостовика 13 с отверстиями 14, Между хвостовиком 13 и корпусом 1 имеется полость 15. 20 На упорной шайбе 12 имеются отверстие 16,соединяющее полость трения между ротором 7 и втулкой 6 с внутренней полостью хвостовика 13, и каналы 17, соединяющие полость 15 с циркуляцнонными каналами 9. 25 Ротор 7 соединен с приводным валом 18 с помощью муфты 19,Полость трения, и также полости 10, 15 и внутренняя полость хвостовика 13 залиты жидкой смазкой. ЗО Работает вибратор следующи3Крутящий момент от электродвигателя 3 с помощью приводного вала 18 и муфты 19 передается на...

Номер патента: 554353

Опубликовано: 15.04.1977

Авторы: Гальперин, Новгородцев, Штин, Элькинд

МПК: E02D 27/42

Метки: линий, опоры, основание, электропередачи

...к области строительства и касается оснований для опор линий электропередач.Известно основание для опоры линии электропередачи, выполненное в виде плиты, расположенной на поверхности грунта и окруженной кольцевой в плане банкеткой из насыпного грунта 11.Для возведения такого основания требуется значительный объем земляных работ по насыпке банкетки, что увеличивает стоимость работ по возведению основания,Известно также основание опоры линии электропередачи, выполненное из стальных трубчатых свай, объединенных ростверком, на котором установлен оголовок для крепления башмаков стойки опоры 2.Недостаток этого основания опоры линии электропередачи заключается в том, что оно устанавливается под каждый башмак стойки опоры, в результате чего...

Номер патента: 554354

Опубликовано: 15.04.1977

Авторы: Бучинский, Коваленко, Михунов

МПК: E02D 33/00

Метки: компенсации, неравномерных, осадок, строительных, элементов

...элементов, уменьшающих дополнительные усилия в связях промышленныхзданий. 10Известно устройство, например фундамент,позволяющее корректирование неровностей установки, возникающих вследствие неравномерного оседания грунтового основания, выполненное в виде стакана, заполненного сыпучим 15материалом, на который своей нижней частьюоперта колонна, а полость имеет отверстия,через которые удаляют сыпучий материал. Недостатком этого устройства яв что оно не приспособлено для работ матическом режиме. Наиболее близким техническим ре предлагаемому является устройство пенсации неравномерных осадок стро элементов, включающее в себя стак ненный сыпучим материалом и име верстия для его выпуска, и опорную Недостаток этого устройства закл том,...

Номер патента: 555200

Опубликовано: 25.04.1977

Авторы: Битайнис, Бригневич, Иванов, Матусевич, Пукин, Россихин

МПК: E02D 5/48

Метки: свая

...сваи на заданный угол припогружении за счет уменьшения поверхности конй Разрез; такта сваи с грунтоМ и, следовательно, уменьшают26 стоимость свайного фундамента,Изобретение отности к сваям, нсооружении фундаме сится к строительс жег быть исполЭто достигается противоположной с нен с корытообразнь плоскость выемки, частью, параллельна ем, что ствол сваи на сто осу лидирующей части, вь мн выемками, причем нижня расположенной над лидирую лоскостн скоса на ней.. на фиг,. 2 - то же, раз на свая, продольньрез А - А на фиг. 1. Московский государспвенный инстн Известна свая, содержащая ствол с лидирующей частью, скосы которой выполнены симметрично относительно оси сваи 111. Такое конструктивное выполнение сваи не обеспечивает ее забивку под...

Номер патента: 555201

Опубликовано: 25.04.1977

Авторы: Калюжный, Лондарев, Михайлов

МПК: E02D 5/54

Метки: анкерное

...винтовую сваю 1,Хвостовик 13 вертлюга 9, на котором установ.лен дополнительный блок 10, огибаемый тяговымканатом 6 размещен в обойме 14 с подшипниками34 искольжения 15 и упорным подшипником 16. Обойма 14 неюдвижно зафиксирована съемнымипаль , дами 17 в стакане 18, постояню закрепленном в стволе винтовой сваи 2. Ось тягового каната бра положена на продолжении оси ствола дополнительнои винтовой сваи 2.ГГрй натяжении тягового каната 6, закрепленного на стволе основной винтовой сваи 1, опорный баш мак 3 сжимает грунт в зоне между сваями 1 и 2 ско.1 льэящее сочленение башмака со сваей 2 обеспечивает разгрузку ее от работы на поперечное усилие,При удерживаюи сваи 2 баивавом 3 возникает сдвигающая бапвщк сила, равная тяговому усилию, ,...

Номер патента: 555202

Опубликовано: 25.04.1977

Авторы: Алиев, Бабаев, Мовсумов

МПК: E02D 5/56

Метки: винтовая, свая

...развивающими малые крутящие моменты и осевые усилия, в результате чего обеспечивается возможность экоай-облеимого чение погружения с крутяшего момента и ускорение проц иэо бретениние необх эаесса ния25 меньш щего механизма ия свай путем ум пасти о грунт при винчи погру трени ньшее%ия сощютивее эавинчивании. Изобретение относится к строительству, а имен.но к винтовым сваям, предназначенным для возведения опор мостов, морских нефтепромысловых стационарных оснований, опор радиолиний и т,д.Известна свая, выполненная в виде сплошного а ствола с заостренным наконечником в лидирующей части 11). Недостатком этой сваи является то обстоятельство, что для увеличения несущей способности свай необходимо увеличивать их длину, что ие всегда...

Номер патента: 555203

Опубликовано: 25.04.1977

Авторы: Берман, Шварц

МПК: E02D 5/66

Метки: длине, обсадная, разрезная, труба

...А - А на фиг. 1; на фиг. 3 - обсаднаяразрезная труба, рабочее положение; на фнг. 4 - тоже, сечение Б - ,Б на фиг. 3. Обсадная труба состоитиэ двух криволинейных незамкнутых секций 1. Кодному из торцов криволинейной секции 1 прикреплены две параллельные планки 2, образующиеее раздвоенный конец.Объединение прн погружении двух секций водну конструкцию осуществляется с помощью10 теряемого башмака 3, установленного в нижнейсекций 1, съемных стяжных хомутов 4, расположенных с определенным шагом по высоте секций 1и съемной крышкой 5, воспринимающей усилия,необходимые для погружения обсадной трубы.15 Перед погружением составляют по продольнойоси две криволинейные незамкнутые секции 1,стягивают их объемными хомутами 4, насаживаютна...

Номер патента: 555204

Опубликовано: 25.04.1977

Авторы: Гагин, Соколов, Трофимов

МПК: E02D 5/74

Метки: грунту, закрепления, трубопровода

...ны (на чертеже не показана), и закрепления трубопровода 6 к гру эдаваемым о ого способа пропускаемо внедрения в г ую установк право ть то самоходнойподводят к нту. соб закрепления трубопро забивки вдоль трубопроводату вода к грунту путем анкеров с тягой 12.Недостатком этог пособа является сложност нт анкер 1 увлекае жения которой регу При подгружении в гру собой тягу 2, величину натя руют натяжением с пове анкеры устанавливают анал порядке по обе стороны тр ленном расстоянии. После установки анке ро тяга 2 образует над трубопр, обусловленная большим коли. по установке анкеров, особенноубопровода на слабых грунтах, вшеях и т.п. хности. Последующие огично в шахматном убопровода на опредения является упрощение прося тем, что перед забивкой...

Номер патента: 555205

Опубликовано: 25.04.1977

Автор: Мурадымов

МПК: E02D 27/02

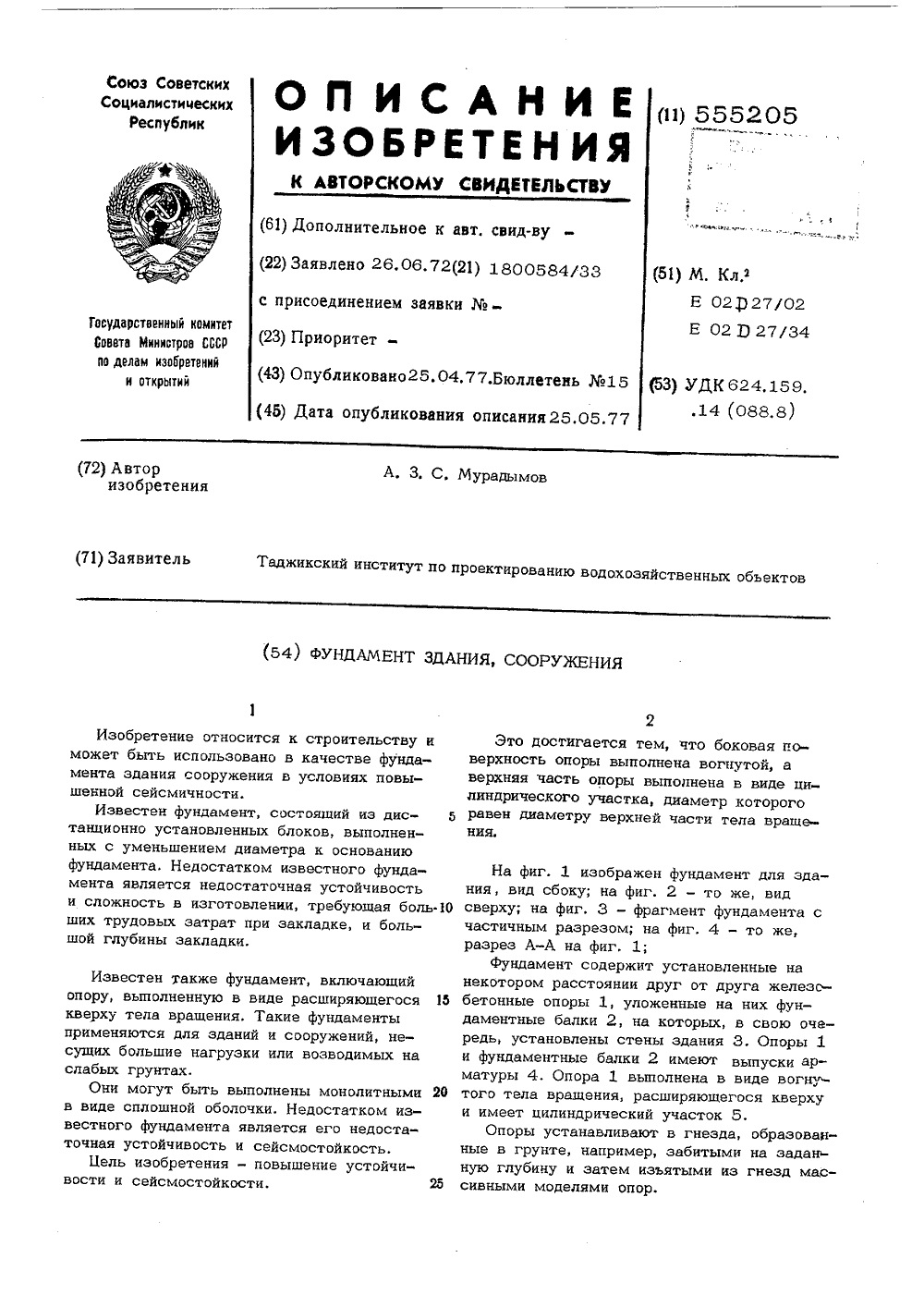

Метки: здания, сооружения, фундамент

...25 Это достигается тем, что боковая поверхность опоры выполнена вогнутой, а верхняя часть опоры выполнена в виде цилиндрического участка, диаметр которого равен диаметру верхней части тела вращения. На фиг, 1 изображен фундамент для здания, вид сбоку; на фиг. 2 - то же, видсверху; на фиг, 3 - фрагмент фундамента счастичным разрезом; на фиг. 4 - то же,разрез А-А на фиг. 1;фундамент содержит установленные нанекотором расстоянии друг от друга железобетонные опоры 1, уложенные на них фундаментные балки 2, на которых, в свою очередь установлены стены здания 3. Опоры 1и фундаментные балки 2 имеют выпуски арматуры 4, Опора 1 выполнена в виде вогнутого тела вращения, расширяющегося кверхуи имеет цилиндрический участок 5,Опоры...

Номер патента: 557146

Опубликовано: 05.05.1977

Авторы: Коваленко, Козьмин

МПК: E02D 5/38

Метки: грунте, дрен, песчаных, слабом

...трубу с загрузочным насадком и движущуюся в ней трамбовку для уплотнения песка заполняющего трубу, а также вибрапионное приспособление 11.На, более близким из известных технических решений является устройство для изготовления песчаных дрен в слабом водо- насыщенном грунте, включающее обсадную трубу, в полости ко орой смонтирован приводной вал, имеющий: наклонные лопатки и шнековую спираль на конце 12. достигается тем, чтоадной трубы снабжена воадком, выполненным в репленных на обсадной шарниров, имеющих упо нов.руби 1 смонтиро с расположенными по557146 ИИПИ Зак з 983/Эраж 859 Подписное его длине наклонными лопатками 6. Приводной вал 5 выступает над обсадной трубой 1 и его верхняя часть укреплена в опорной плите 7. Опорная плита 7...

Номер патента: 558088

Опубликовано: 15.05.1977

Автор: Постолокян

МПК: E02D 1/02

Метки: грунтов, испытания, релаксометр

...цели силоизмеритель выполнен в виде двух опорных элементов, связанных через упорные подшипники с барабаном, установленным с возможностью вращения от тросового привода, иразмещен между источником давления иплунжером.На чертеже изображена схема релаксометра для испытания грунтов.10 Релаксометр содержит жесткую раму 1,внутри которой расположен винтовой привод2, связанный через силоизмеритель, имеющийопорные элементы 3, упорные подшипники 4и барабан 5, с головкой компрессионного при 15 бора 6. Внутри компрессионного прибора,снабженного индикатором 7, находится испытуемый образец. Барабан снабжен парой тяг8, с помощью которых он приводится во вращение,Устройство работает следующим ооразом.Посредством винтового привода через силоизмеритель,...

Номер патента: 560030

Опубликовано: 30.05.1977

Автор: Фомин

МПК: E02D 27/42

Метки: агрегаты, высокотемпературные, фундамент

...является многодельной и испытывает повышенные температуры напряжения.Наиболее близким техническим реше данному является фундамент под высо пературные агрегаты, включающий тел диально расположенным в нем сквозн высоте температурным швом 2. Достигается это тем, что температурн шов расположен от наружной поверхности оси симметрии тела фундамента, которое сторонам от температурного шва выполне сплошным.На чертеже изображен оп фунда мент.Фундамент включает тело 1 цилиндрической формы с температурным швом 2.Температурный шов 2 расположен от наружной поверхности тела 1 до оси симметрии 3 тела 1 и выполнен сквозным по высоте фундамента.Устройство одного радиального шва указанной длины сводит к минимуму температурные напряжения в круглых...

Номер патента: 560944

Опубликовано: 05.06.1977

Авторы: Перков, Смирнов, Смуров

МПК: E02D 1/00

Метки: грунта, прочностных, свейтв

...Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 о Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 После завершения осадки грунта часть цилиндрического объема образца освобождают от нормальной нагрузки к его поверхности, выравнивая при этом нормальную нагрузку на оставшуюся часть образца до заданной фиксированной. Разгруженную часть образца отделяют по боковой цилиндрической поверхности от общего объема, прикладывают по нормали к поверхности среза другую фик сированную нагрузку, равную удельному давО лению на грунт от веса сооружения. Время выдержки части цилиндрического объема образца под действием нагрузки, нормальной к поверхности среза и моделирующей давление от веса сооружения,...

Номер патента: 560945

Опубликовано: 05.06.1977

Авторы: Котов, Мотузов, Смирнов

МПК: E02D 5/36

Метки: грунтобетонных, свай

...верхней кромки выходн.лх отверстий 6. Кроме того, в корпусе имеются свои отверстия 9 подачи вяжущего раствора.К режущим лопастям 3 прикреплены криволинейные в плане ножи 10, препятствующие распространению вяжущего раствора во внутренние эоны выполняемой сваи, причем ножи имеют по длине переменные поперечные сечения с заостренными передними и задними частями и выступают ниже режущих лопастей, а к наружной поверхности ножей свободно. примыкают пластины 7 приспособления для предотвращения забивания грунтом выходных отверстий.На внешнем торце одной из лопастей 3 прикреплен выступ 11, создающий спиральную насечку на поверхности, разделяющей выполняемую сваю от окружающего грунта.Описываемое устройство для изготовле- ния грунтобетонных свай...

Номер патента: 561077

Опубликовано: 05.06.1977

Авторы: Минаев, Шалацкий, Шелудько

МПК: E02D 1/00, G01B 7/00

Метки: грунта, деформаци

...материала производят одновременно. Марку надевают на трубу 7, ориентируя отгиб 3 напротив углубления 8, выполненного на наружной поверхности трубы 7. Стягивают концы пружины до того момента, когда петля 4 зайдет между, петлями 5 и б и в этом положении концы пружины фиксируют чекой 9, продевая ее через петли. При этом марказакрепляется на трубе . Таким же обра-. зом закрепляют на трубе все марки.Вертикальные углубления 8 на трубе 7 выполняют так, что они находятся на одной прямой, параллельной оси трубы. Тогда чека 9, имеющая длину не меньшую длины трубы 7, является общей для всех марок,Трубу 7 с укрепленными иа ней марками опускают в скважину и выдергивают чеку 9. Пружины 1 распрямляются и своими наружными поверхностями упираются в...

Номер патента: 563452

Опубликовано: 30.06.1977

Автор: Ключарев

МПК: E02D 29/02

Метки: анкер, ограждения, шпунтового

...необходимо располагать анкерные плиты на большой глубине, В противном случае несущая способность анкера будет недостаточно высока.Цель изобретения - повышение несущейспособности анкера.Достигается это путем вызонтальной анкерной плиты снонаправленными вертикальны На чертеже, показан предлагаемыи анкер, 5 поперечный разрез.Анкер содержит горизонтальную анкернуюплиту 1, по концам которой расположены вертикальные ребра 2 и 3. Анкерная плита с помощью тяги 4 соединена со шпунтовым ог раждением 5. Вертикальное ребро 2, обращенное к шпунтовому ограждению, направлено вниз, а удаленное от шпунтового ограждения ребро 3 направлено вверх.Несущая способность анкера достигается 15 за счет трения грунта, находящегося на горизонтальной плите и за...

Номер патента: 564384

Опубликовано: 05.07.1977

Авторы: Перков, Смирнов, Смуров

МПК: E02D 1/02

Метки: грунта, прочностных, свойств

...распределительного диска 4 с пружинами 5, Секторь 1 е штампы 3 соединены с распределительным диском 4 при помоши направляющих стержней 6. На штанге 7 жестко закреплен полый ш линдр 8, на внутренней поверхности которого выполнены выступы 9. В полом цилиндре 8 размещен шток 10 с пазами 11. На верхнем торце штока 10 выполнены секторные ограничители 12. Шток 10 жестко 15 соединен с крыльчаткой 1.Для задавливания крыльчатки в грунт штангу 7 с полым цилиндром 8 приподнимают относительно штока 10, поворачивают до соприкосновения выступов 9 с сектор ными ограничителями 12 и опускают выс тупами 9 на верхний торец штока 10, В таком положении давление от нагрузочного . приспособления (на чертежах не показано) через штангу 7 передается только на...

Номер патента: 564385

Опубликовано: 05.07.1977

Авторы: Одинцов, Телов, Фоменко

МПК: E02D 7/12

Метки: дизель-молот, свайный

...корпус 13 квадратного сечения, упор 14 с заплечиками 15,пружину 16. На верхней плоскости корпуса 13 сделана продольная прорезь 17, ав упоре 14 - отверстие 18 с винтовой.нарезкой,Устройство для автоматического выключения ; фиксаторов 5 содержит электромагнитные катушки 19 постоянного тока, двуплечий рычаг 20, парныеконтакты 21 и22, электромагнитную катушку 23, пружину 24, источник постоянного тока 25, амперметр 26 и выключатель 27. Двуплечийрычаг 20 снабжен двумя замыкателями28 и 29,а также сердечником 30. Продольная прорезь 31 в цилиндре 1 выполнена на уровне фиксаторов 5.Устронство для дистанционного выключения фиксаторов 5 тросом снизу состоитиз криволинейных рычагов с поводками,осей с резьбой, треугольных упоров и, троса на...

Номер патента: 565090

Опубликовано: 15.07.1977

Авторы: Левин, Раткевич

МПК: E02D 9/00

Метки: голов, свай, срезки

...как следствие, скол граней, ведущий к проворачиванию зева рычагов на свае без отделения оголовка.Описываемое устройство является развитием известного, защищенного основным авт. 2 св.440475, и отличается от него тем, что в нем свободные концы рычагов снабжены двумя парами приводных клиновых зажимов. Это обеспечивает плотный захват оголовка сва:и. 30 На фиг. 1 показано описываемое устроиство, вид сверху; на фиг. 2 - сечение по А - А на фиг. 1; на фиг. 3 - сечение по Б - Б на фиг. 1.Устройствонавешиваемое на базовую машину с, содержит труоу 2 с прорезью по всей длине. Внутри трубы смонтированы с возможностью взаимного поворота один относительно другого рычаги 3 и 4, одни концы которых выполнены в виде вилок б, обхватывающих оголовок сваи б...

Номер патента: 565973

Опубликовано: 25.07.1977

Авторы: Гольдфельд, Хазанов, Шелихов

МПК: E02D 5/38

Метки: колонна, телескопическая

...поверхности, а на верхнем конце - пазы 7 и зубчатые прорези 8. Каждые две смежные трубы колонны соединены между собой муфтой 9с консольными выступами 10 на боковой поверхности и зубьями 11 на нижнеь.торце; муфта подпружинена пружиной 12.Внедрение телескопической колонны производится крутящим приводом 4, б соединенным с трубой 3, а через неесо всеми остальными трубами, Невращение смежных труб относительно друг друга обеспечивает муфта 9, которая выступами 10 взаимодействует с паза ми 7 наружной трубы пары, а зубьями 11 под действием пружины 12 входит в зацепление с зубчатыми прорезями 8 внутренней трубы пары. Резьбовое зацепление внутренней трубы пары с ограничи- ц телем хода наружной трубы пары исключает поступательное выпадение труб,...

Номер патента: 565974

Опубликовано: 25.07.1977

Авторы: Боженов, Гаврилова, Иванов, Плугин

МПК: E02D 7/12

Метки: погружения, свай

...проходного сечения, образуемого отверстиями 18 и 20,и фиксируется гайкой 21. Кольцо 19 отделено от основной реактивной камерыкольцевым щитком 22.Втулка 23 служит для регулировкиисходного положения поршня 7 и совместно с вкладьыем 24 обеспечивает кольцевое проходное сечение 25 между подбпоршневой зоной 26 и кольцевой расширительной камерой 27, соединенной отверстиями 28 с полостью дополнительнойреактивной камеры,б.Сопло 10 может перемещаться относительно сопла 2 при помощи винтовыхтяг 29, закрепленных иа Фланце сопла 10, гаек 30, 31 и втулок 32, установленных на пилонах 33, Размещенныхна сопле 2, 50Заглушка 11 иьюет винтовой хвостовик 34 и может перемещаться в гайке 35,установленной на пилонах 36, размещенных на фланце сопла 16. Для...

Номер патента: 565975

Опубликовано: 25.07.1977

Автор: Хорунжий

МПК: E02D 27/42

Метки: выравнивания, подушка, сборная, сооружений, термопластическая

...плитой 3 ростворком 4 и ограждаянцими реб рами 5. В центре подушки расположен отсек 6 для приема асфальтового материала, Сборная термопластичная подуш" ка имеет асфальтовую плиту 7, двухслойную железобетонную плиту 8, армированную, стальной сеткой 9. Нижний слой плиты выполнен из теплоизоляционного бета на, а верхний, в котором расположены каналы для электронагревателей 10, из бетона повяаенной теплопроводности, В качестве заполнителя для такого бетона могут быть применены металлические опилки.Верхний слой железобетонной плиты, выполненный из бетона повышенной теплопроводности, выравнивает температуру в промежутках между электронагревателями, заложенными в этом слое, а нижний слой из теплоизоляционного материала уменьшает поток...

Номер патента: 146711

Опубликовано: 25.07.1977

Авторы: Михайлов, Полевой

МПК: E02D 7/06

Метки: забивки, свай

...отнку 8, шнпный меха приспособле гндроцнИзвестны устрпрн возведениитнрованные нан имеющие поконсольно закОднако с помонельзя эабнваустановки маш ода золотника гндроцно механизма.чает две копровые стреные к раме 2 копровогомеханизмом 3 с гндро 2 закреплена на крон-,рамы 6 мостостронтельемя работы коправые ются по прннцнпу паралвошнцным механизмом 3забивка несколькнх свайустановки мостострон 146711.линдра 9 при помощи реечно-: естеренчатойили рычажной передачи. При фиксированиистопорное приспособление 10 заходит в гнезда хвостовика 11 кривошипного механизмаЗ,упирающегося по окончании движения в огра- зниитель 12 еРеечно-щестеренчатый привод гидроцилиндра 9 состоит из рейки 1 Э, закрепленной настопорном приспособлении 10 (связанном...

Номер патента: 566901

Опубликовано: 30.07.1977

Автор: Рогожин

МПК: E02D 3/10

Метки: земляного, сооружения, укрепления

...способ осуществляют следующим образом.5 Сначала, до формирования земляного сооружения, например насыпи дорожного полотна, в ее основании укладывают стержни на ширину залокения, затем устанавливают боковые сетки на высоту одного слоя, скрснляя 0 их со стеркиями. Сетка может иметь л 1 обойрисунок, но наиболее удобно се формировать из треугольников и к углам приваривать стержни. Далее установленные для одного слоя грунта сетку и стержни поливают активной жидкостью, например раствором соляной кислоты, и засыпают грунт, после чего слой грунта уплотняют, например трамбовкой. Затем по поверхности грунта укладывают слсдуюший ряд стержней и скрепляют их с верхними углами нижних треугольников сеткп.Сформировав первый слой грунта,...

Номер патента: 566902

Опубликовано: 30.07.1977

Авторы: Курапов, Цыганов

МПК: E02D 3/12

Метки: аккумуляции, грунта, замораживания, холода

...циркуляции незамерзающей жидкости невелика, в результате чего холодо производительность устройства незначительна,Известно также наиболее близкое к изобретению устройство для аккумуляции холода и замораживания грунта, включающее тоже воздушный и грунтовый тепло обменни Теплообменники соединены между собой т бопроводами и заполнены газонасыщенн жидкостью 21.Недостаток известного устройства заключается в том, что в воздушном теплообменнике накапливается неактивный для процесса циркуляции газ, в результате чего холодопроизводительность устройства уменьшается.Цель изобретения - повышение холодопроизводительности устройства для аккумуляции холода и замораживания грунта.образуя ломанув линию вертикального стока теплоносителя, Вместо...

Номер патента: 566903

Опубликовано: 30.07.1977

Авторы: Борщов, Хамов

МПК: E02D 5/56

Метки: винтовая, свая

...на оси Г-образный элемент.На фиг, 1 изображена описываемая винтовая свая, общий вид; на фиг, 2 - узел 1 на фиг. 1.Винтовая свая включает ствол 1 и установленные на нем винтовые лопасти 2 со ступицами 3, На боковой поверхности ствола 1 выполнены полости 4, в каждой из которых установлена ось 5. На оси 5 установлен с возможностью вращения Г-образный элемент б.При опускании ступицы ее нижнее основание давит на обушок 7 Г-образного элемента б и отводит его в полость 4 на стволе 1. При это ооушок 7 заходит в полость 4, а перо 8 Г-образного элемента 6 выходит из полости 4.1 рн дальнейшем опускании ступицы 3 ее верхнее основание давит на перо Ь и заводит его в полость 4. Верхнее основание ступцы 3 действует на Г-образный элемент Ь...
