Свайный фундамент здания, сооружения

Номер патента: 1054504

Автор: Жуков

ZIP архив

Текст

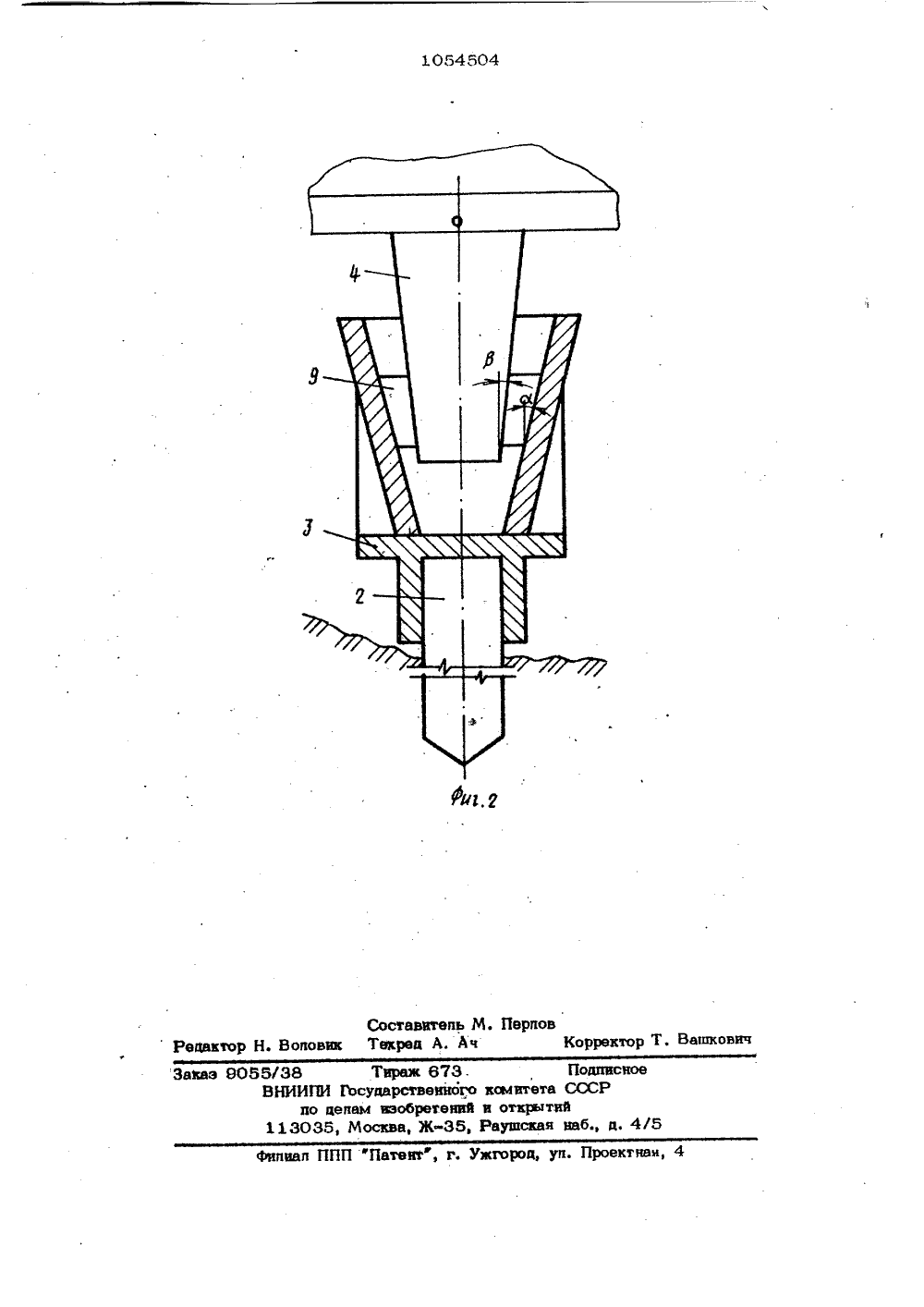

)Ю (11 Зов 02 ЕТ В1 Ъ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦ 7 ИЙ ОПИСАНИЕ ИЗОК АВТОРСКОМУ СВИД.:ТЕЛЬСТ(71) Проектный и научно-исспедоватепьокий институт фДонедкий Промстройнинпроектф(53) 624,154.9.699,841 (088.8) (66) 1. Трофименко Ю.Г. и Ободовскнй А.А Свайеае фундаменть 1 дпя жипых зданий. М., Стройаздат, 1964, с. 122.2. Авторское свидетельство СССР М 497381, кп. Е 029 27/34, 1973 (прототип)(64)(57) СВАЙНЫЙ ФУНДАМЕНТ ЗДА. НИЯ, СООРУЖЕНИЯ, вкпючающий ростверк, сваи с огоповками, и промежуточны ,эпементы, о т п и ч а ю щ и й с я тем что, с цепью сокращения материапоемыооти при возведении фундамента на подрабатываемых территориях, вгоповок каждой сваи выпопнен в виде открытого расширяющегося кверху стакана, а каждый промежуточный элемент - в виде клина, верхним уширенным концом шарнирно присоедиюнного к ростверку н заведенною в соответствующий стакан с зазорами относитепьно его стенок, причем фундамент снабжен клиновыми вкпадышами, установ пенными в этих зазорах на расстоянииот дю стакаю, соответствующем вепичине ожидаевцс осадок, а вепичина угпа накпона к вертикали стенок ствшю превышает вепичину угла наклона к вертикапи граней клина и удвоенную вепичину угла трения сопрягающихся поверхностей клинового вкладыша и промежуточного . эпемента и,стенок стакана.С:1 1054Изобретение относится к строительству зданий на подрабатываемых территориях и просадочных грунтах,Известен свайный фундамент, включающий сваи и объединяющий их в верхнейчасти ростверк Я .Однако известный фундамент не обеспечивает перераспределение нагрузок принеравномерном оседании основания, вызванного влиянием горных выработок на 1 Оземную поверхность и не может в этихусловиях поддерживать верхнее строениездания в положении, близком к первоначальному.Наиболее близким к изобретению по 15технической сущности и достигаемому результату является свайный фундаментздания, сооружения, включающий ростверк,сваи с оголовками и промежуточные элемввты 2.20Недостатком данного фундамента явля-ется то, что он не обеспечивает компенсации высоты части опор осевшего фун-,дамента, которые наблюдаются при дефор-мации основания над горными выработками или в просадочных грунтах, для устранения чего необходимо использованиесплошных железобетонных фундаментныхплит, что приводит к повышению материалоемкости фундамента.30Цель изобретения - сокращение материалоемкости при возведении фундамента на подрабатываемых территориях.Поставленная цепь достигается тем,что в свайном фундаменте зданий, соору";жений, включающем ростверк, сваи с ого-,35ловками и промежуточные элементы,оголовок каждой сваи выполнен в виде открытого расширяющегося кверху стакана,а каждый промежуточный элемент - в0виде клина, верхним уширенным концомшарнирно присоединенного к ростверку изаведенного в соответствующий стакан. сзазорами относительно его стенок,причем фундамент снабжен клиновыми вкла 45дышами, установленными в этих зазорахна расстоянии от дна стакана, соответссвующем величине ожидаемых осадок, авеличина угла наклона к вертикали стенок стакана превышает величину угланаклона к вертикали граней клина и удво енную величину угла трения сопрягающихся поверхностей клинового вкладыша и 504промежуточного элемента и стенок стаха павНа фиг, 1 изображено начальное положение фундамента, продольный разрез; на фиг. 2 - то же, после оседания основанияя.Свайный фундамент включает ростверк 1, сваис оголовками 3 и промежуточные элементы 4. Оголовок 3 каждой сваи 2 выполнен в виде открытого расширяющегося кверху стакана 5. Каждый промежуточный элемент 4 выполнен в виде клина верхним уширенным концом 6, шарнирно 7 присоединенного к ростверку 1 и заведенного в соответствующий стакан 5 с зазором 8 относительно его стенок, фундамент снабжен клиновыми вкладышами 9, установленными в этих зазорах 8 на расстоянии от дна стакана 5, соответствующем величине ожидаемых осадок основания 10. Величина угла 0 наклона к вертикали стенок стакана 5 превышает величину угланаклона к вертикали граней клина 9 и удвоенную величину угла трения (3, где с - угол наклона к вертикали стенок стакана; Я - угол на, клона к вертикали граней клина; /Э - угол трения, сопрягающихся поверхностей кл 1 нового вкладыша 9 и промежуточного элемента 4 и стенок стакана 5. Устройство работает следующим образом.При оседании отдельных участков основания 10 в с ним опускается свая 2 с оголовником 3, а промежуточный элемент 4 с ростверком 1, по инерции некоторое время. остается в прежнем положении, освободившиеся клиновые вкладыши 9, при соблюдении неравенства (3 с Ы ) Д 5 мгновенно скользят по наклонным, стенкам стакана 5 и подклинивают промежу точный элемент 4 уже на:другом рас стоянии от дна стакана 5, При этом сооружение остается на прежнем уровне.Предлагаемый фундамент позволяет при неравномерном оседании основания сохранить верхнее строение здания в близком к первоначальному положению, исключает недопустимые деформации конструкций здания и сокращает обьем восстановитель-, ных работ после стабилизации деформаций основания.1054504 Составитепь М. ПерпоН. Во овик Текреа А. Ач8 ректор Т. Вашков б/38 Тираж 873. ПоВНИИПИ Госуаарственыою вмитета СССпо пенам изобретений и открытий113038, Москва, Ж-Эб, Раушская иаб Заказ О сДе Фипиал ППП "П г. Ужгороа, уп. Проектнан,

Смотреть

Заявка

3327867, 24.08.1981

ПРОЕКТНЫЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ДОНЕЦКИЙ ПРОМСТРОЙНИИПРОЕКТ"

ЖУКОВ СЕРАФИМ НИЛОВИЧ

МПК / Метки

МПК: E02D 27/34

Метки: здания, свайный, сооружения, фундамент

Опубликовано: 15.11.1983

Код ссылки
