E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 606922

Опубликовано: 15.05.1978

Авторы: Рубинштейн, Фаерман, Хазанов, Щербаков

МПК: E02D 1/02

Метки: грунта, зондированием, исследования, свойств, физикомеханических

...вырезом и пазами, а пластина, соеди. ненная с колонной штанг, - с выступами, соответствующими пазам муфты,На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 - разрез А - А на фиг. 1.Оно содержит зонд 1 с наконечником 2, колонну штанг 3, измерительные приспособления (на фигурах не показаны), цилиндрическую муфту 4 с размещенными свободно в ней пластинами, одна из которых (пластина 5) соединена с зондом 1, а другая (пластина 6) - с колонной штанг 3. Муфта выполнена с кольцевым вырезом 7 и пазами 8, а пластина 6, соединенная с колонной штанг, - с выступами 9, соответствующими лазам муфты. На нижней и верхней частях муфты предусмотрены сальники 10.606922 Формула изобретения Фи 1. Я Составитель М. Слинькоехред О....

Номер патента: 606923

Опубликовано: 15.05.1978

Авторы: Караваев, Плавских, Танов, Чепурной, Чередников

МПК: E02D 1/04

Метки: керна, отбора

...камеры, соединенные между собой 1.2.1,На чертеже показаноство, общий вид; на ф д сбоку.Устройство состоит из грунтоприемньх камер 1, имеющих коробчатую форму н соединенных друг с другом с помощью шарниров 2. Камеры разделены перегородками 3, выполненными в виде пластин, имеющих заостренную кромку 4, Боковые стенки 5 камер также выполнены в виде пластин, имеющих заостренную кромку 6.Устройство работает следующим образом.В грунтовую скважину, например, с помощью лебедки опускается устройство, затем оно внедряется заостренными кромками 4 и 6 в стенку скважины. Внедрение устройства в стенку скважины производится, например, пневмопробойником, для чего последний запускается в скважину в пространство между стенкой скважины и...

Номер патента: 606924

Опубликовано: 15.05.1978

Автор: Холод

МПК: E02D 3/02

Метки: бетонной, смеси, уплотнения

...пропущены тросы 7, концы тросов 7 закреплены к верхней части вибраторов выше пальцев 2 подвески и к платформе 8 трактора 4.Устройство работает следуюгцим образом.При освобожденном зажиме 5 тросы 7 провисают, поэтому вибраторы 1 находятся в свободном положении и могут отклоняться в вертикальной плоскости, проходящей вдоль оси трактора 4. Для поворота вибраторов 1 на за606924зданный угол поворотную раму 3 поднимают до определенного положения Ов, причем отклонение вибраторов 1 от вертикального положения начинается только после того, как поворотная рама 3 поднимется до положения Оы При движении поворотной рамы 3 от точки О к точке О происходит натягивание тросов 7, вызывающее отклонение вибраторов 1 от вертикального положения. При...

Номер патента: 606925

Опубликовано: 15.05.1978

Авторы: Голубков, Коган

МПК: E02D 5/52

Метки: свая

...с центральным отерстием и расширяющейся книзу полостью,ретение относится к области фундаоения, в частности к конструкциям Известны фундаменты из забивных блоков 1.Однако забивка таких блоков затруднительнаНаиболес близким техническим решением к данному изобретению является свая, включающая ствол с центральным отверстием и расширяющейся книзу полостью 2.Недостатком известной сваи является малая несущая способность.,1 ля повышения несущей способности свая, вкгиочаюшая ствол с центральным отверстием и расширяющейся книзу полостью, снабжена опорным элементом, выполненным в виде стойки с башмаком, причем стойка пропущена через центральное отверстие ствола, а башмак размсцен в верхней части полости. ючает ствол 1 с центральным оти...

Номер патента: 606926

Опубликовано: 15.05.1978

Авторы: Наумов, Пахомова, Роман

МПК: E02D 5/54

Метки: свая

...по боковой по-изким техничеизобретению яввечномерзлый ющий выступь аиболее б лагаемому ваемая в ствол, им ности 2 . Гаж щая верх ях рас- озволяа счет трудо- объема е в условгрунтов эффект снижен иеньшения Предлагаемое изобретени пространения всчномерзлых ет получить экономический сокращения количества свай емкости их изготовления и ум замораживаемого раствора. Недостаткомнесущая спосония. вляется низкая ость изготовлеакои сваисть и слож й ретения - повышение цесуш и облегчение изготовления св ается тем, что в свае, вморажи включающей ствол, имеющий овой поверхности, каждый выс де арматурного стержня, задеормула изобретен анаемств ности тения товле матур ая ол, имеотличнесущ ния, к ного ст ан На фиг.установленана фиг, 2 -показана...

Номер патента: 606927

Опубликовано: 15.05.1978

Авторы: Великоиван, Гудзенко, Кортунов

МПК: E02D 5/62

Метки: анкера, грунтового, образования

...заряда взрывчатогопоследующим заполнением полном 21.Однако известный способвысокой несущей способностира и требует расхода больматериалов.Целью изобретения является повсушей способности и снижение мкости грунтового анкера,Это достигается тем, что по спзования грунтового анкера, включгружение в грунт полой штанги с впастью и наконечником, образовапутем взрыва заряда взрывчатого На фиг. 1 исом в моментна фиг. 2 и 3кера в первонавинчивания коложение анкерполости.Внедрениевращения его1 с винтовымишается гибкаядача импульсазатвердеваюшеосуществляетсния штанги 1 ися пустоты 6.зями 7 в виденаконечнику 85 соормжения. анкера обеспечивается за счет вокруг продольной оси штанги лопастями, внутри которой помевысокопрочная оболочка 2. Подля...

Номер патента: 606928

Опубликовано: 15.05.1978

Автор: Скормин

МПК: E02D 5/80

Метки: анкер, инъекционный, конструкций, крепления, строительных

...тока, например с вьшрямительным устройством. Перфорированный трубчатый корпус уплотняется шайбами 4 и 7 с эластичным манжетом 8, через который ц опускается инъскциоцная трубка 9 с обратным клапаном 10. Инъекццонныс отверстия ца конце в церфорцрованной корпусе тру606928 Формула изобретения Составитель Г, ГввршцукТекред О. Луговая Корректор Н. Тт иииа Тираж 819 Подписное Редактор 11. ЛристоваЗаказ 2550,20 1 Н 11 ИГ 1 Государевенного компеи Говегз Микисров ГГГР ио делами изОПретений и огкрьтий 113035, Москва, )К.15. Раунскан нав., л. 415 Фи,паг 111 П Патент, г. Ужгород, я. 1 рог.тная, 4бы заппцаются наклалными резиновым; клаве м1 .Закрепление инъекционного анкера в слабых и неустойчивых грунтах основано на увеличении несущей...

Номер патента: 606929

Опубликовано: 15.05.1978

Авторы: Алексеев, Вартанов, Волчек, Глухих, Кузьменко, Мокс, Мухин, Ремизов

МПК: E02D 7/22

Метки: бурения, винтовых, погружения, свай, скважин

...шестерни 14, 15 и карданный вал 16 связана с приводом 1 вращателя. Шестерня 11 посредством шестерни 17 и регулируемой муфты 18 соединена с автономным приводом 19.Устройство действует следующим образом.Крутящий момент от привода 1 через карданный вал 16, шестерни 15 и 14 передается на венцовую шестерню 3 вращателя, осуществляя тем самым вращение трубы 2 с укрепленной в ией сваей 20.Для осуществления подачи сваи одновременно с вращателем включают управляемую муфту 12 и передают крутящий момент с венцовой шестерни 3 вращатсля через шестерни 13 и 11, венцы 5 н 4 дополнительной шес606929 Составитель В. ОрловТехред.О. Луговая рраж 819 орректор А. Гриценк одписное едакторН. Аристовааказ 2 о 51/21 ЦНИИПИ Госудаственного комитета С по делам...

Номер патента: 606930

Опубликовано: 15.05.1978

Автор: Мавроди

МПК: E02D 27/34

Метки: зданий, сооружений, фундамент

...предпочтительно со сферической опорой. В поршне выдвижной части установлен клапан предельного давления 6, обеспечивающий перетекание жидкости из полости 7 в полость 8 выдвижной части, когда нагрузка на компенсатор превышает предельную.Фундамент работает следующим образом.В исходном положении выдвижные части гидрокомпенсаторов максимально выдвинуты, причем ход выдвинутой части каждого компенсатора превышает возможную высоту уступа при подработке фундамента. печение автомай основания, я тем, что фуцй и расцрсделиые между ними орых состоит из илицдра и поршЦель изобретения - обес тической компенсации оседаниУказанная цель достигаетс ламент включает фундаментць тельный пояса и расположен компенсаторы, каждый из кот заполненных рабочей...

Номер патента: 606931

Опубликовано: 15.05.1978

Авторы: Аграновский, Часов, Шейнин

МПК: E02D 27/44

Метки: виброизолятор

...указанного фундамента является то, что он не позволяет полностью отстроить виброизолируемый объект от фиксированной частоты, если колебания возбуждаются втрех взаимно перпендикулярных направлениях.Наиболее близким техническим решением кизобретению является виброизолятор, включаюший пружину, установленную на основании 2.Недостаток указанного виброизолятора заключается в том, что он имеет различную жест- оОкость в двух взаимно перпендикулярных направлениях.Цел ью настоящего изобретения явполучение одинаковой в трех взаимно перкулярных направлениях жесткости вибротора.5 вого Красного Знамени научнот гидротехники им. Б. Е, Веденеев Виброизолятор имеет основа сатором 2, расположенным в ег ти, пружину 3, шайбы 4 и крыш щую стержень и...

Номер патента: 606932

Опубликовано: 15.05.1978

Автор: Арав

МПК: E02D 31/06

Метки: агрессивной, бетона, защиты, коррозии, среде, эксплуатируемого

...или с рас или путем пропускания среды через карбонатнь п особ осуществляют, н образом.етонные изделия или мон ленные. на основе ср андцемента, содержаще атируют в сульфатагрес анием сульфат-иона О, ят 0,1 - 10% карбонатв. Последние карбонизи льные в сульфатном ра ция (гидроалюминаты, гкальция). В результате предотвращают взаимосульфат-иона с бетоном.Пример. Изготавливают бетон, в соторого входят цемент, песок, щебень внии 1:2:3,8, на основе портландцементажащего 8% трехкальциевого алюминатБетон укладывают и эксплуатируют в сной среде, содержащей 0,2% сульфВариант 1.К поверхности бетона ниже уровнтовых вод подают 5%-ный раствор канатрия - отходы содовою производства606) 32 Формула изобретения Составитель Н. Федороваскред О.,агонии...

Номер патента: 606933

Опубликовано: 15.05.1978

Автор: Хорунжий

МПК: E02D 35/00

Метки: выравнивания, сооружения

...пропорционально расстоянию от оси поворота до центра каждой термопластичной подушки,На фиг. 1 изображен вертикальный разрез 5 фундамента выравниваемого сооружения; нафиг. 2 - план термопластичных .подушек.Фундамент состоит из плиты-поддона 1, фундаментного ростверка 2 и находящихся в зазоре между ними термопластичных подушек 3.20Каждая подушка ограждена по контуруперегородками 4 и. ребрами 5, выступающими из плиты-поддона, а по контуру приемного от.сека б - затворами 7, в которых предусмотрены перекрываемые отверстия 8.Йри необходимости выравнивания сооруже- Ж ния производят подогрев всех подушек и откры.606933 формула изобретения Составитель В. ЯструбинецкийТехред О. Луговая Корректор А. Гриценкс Тираж 819 Подписное едактор Л,...

Номер патента: 607560

Опубликовано: 15.05.1978

Автор: Иозеф

МПК: E02D 5/20

Метки: крепления, траншей

...2 находятся подшипники 8, в каждом иэ которыхустановлен ролик 9, закрепленный на 30 осн 10, расположенной вертикально к.2 плоскости крепежной стенки 2 и к стойке 1.Такимобразом, ролик 9 упирается в плиту б жесткости фасонной стойки. Ниже и выше подшипников 8 на некотором расстоянии от них к крепежной стенке 2 прикреплены подшипники 11. В этих подшипниках на осях 12, располо" женных поперек стойки и в плоскости крепежной стенки 2, закреплены дисковые ролики 13. Следовательно, оси 12 размещены перпендикулярно к осям 10. Ролики 13 установлены эксцентрично внутри стойки и каждый из них прилегает к внутренней поверхности одной из полок стойки.На Фиг. 4 и 5 показан другой вариант выполнения устройства для крепления траншей. Крепежная...

Номер патента: 607877

Опубликовано: 25.05.1978

Авторы: Корчунов, Тетельбаум, Чебуркова

МПК: E02D 1/00

Метки: грунта, коэффициента, фильтрации

...дляторфяныхИзвести определени залежей, бо о устройст в фильтра чающее две олые штанеделения оэ циент и в полевых услоиях, вклю оженные з которых ая с вых льно распос ка рами, од а дру ком устсоедине дом насоссо вх Недост тствие ной сост ойства является отспределения вертикальоэффициента фильтрац озможнос яюше Наиболее близким ем к изобретению явл определения коэффици та, содержвшее полую радиальной перегород нижнюю камеру, верх иена со входом, а ниж насосе. Недостатком техничес яется усг ента фильштангу, кой на ве м рещени- т 5ройство для ации г ун- ую разде лени нюю и рых сое яя из кот няя-сиход ройства явля кальной невозможность опредсос гавляюшей коэффицище уровня грунтовых ения в ента 4 и тръЩс,и 8, сообщаюп 1 ие полости камер...

Номер патента: 607878

Опубликовано: 25.05.1978

Авторы: Пашин, Писаненко

МПК: E02D 1/00

Метки: грунта, свойств, физикомеханических

...7, в нее опускается собра 1 ное ."стэойство. Цластины 1экрана 4 врезаются в грунт, я нижнее Основвьпие 2 штампа Всей своей плоскость;"0 пожит,ся на забой Выбуреи 1 ой скважины. Черезштангу, сг. гоящую из секции труб, НЯГружают штамп Вестикальной нягракой гтупенямп до. момеЭГтя пберн грунтом пОд штампом сВОей несущей 0110 собности. Уплотненное ядро 6 неподвижно прилегает к соотВе г" гнуоп 1 им участка 11 пластин с 1 а с ос 15тяльной плоп 1 я 11 ь 10 укязяи 1 ых пластин к 1 эяска снимается грунтом, перемещающимсяп(эра 1 ям уппо 111 Онного ядра Цосээе извлечения устройства из сквяэкины ня гцтвгстинахэкрана 4 фиксируется уплотненное ядро 6 2 Ои т 13 аект 01 ээп 1 движения частиц Грунга, а Вс;тучае, .если исследуемый грунт обладалсцеплением,...

Номер патента: 607879

Опубликовано: 25.05.1978

Авторы: Миронов, Трофимов

МПК: E02D 1/00

Метки: грунтов, испытания, мерзлых, сжатия, трехосного, условиях

...что в устройстве для испытаний мерзлых. грунтов в условия.". трехосного сжатия, вкпючаюшем корпус с крышками, рабочую, камеру высокого давления, нагрузочное приспособление, источник давления и измерительные приборы, .нагрузочное приспособление выполнено в виде эластичных камер и связанных с ними посредством соединительных элементов пуансонов, причем эластичные камеры монтированы внутри корпуса на его крышках, а пуансоны размешены по вертикальной оси рабоч меры высокого давления,чер же изображено устройств общий Устройство состоит из корпуса-шиш ндра 1,с размещенной в нем рабочей камерой 2 высокого давления, нагрузочного приспособления, системы задавания нагрузки и измерительно о приспособпения. Нагрузочное при . пособление состоит из...

Номер патента: 607880

Опубликовано: 25.05.1978

Автор: Васильев

МПК: E02D 1/04

Метки: грунтов, отбора, проб

...в верхпо канавка хранителям тв о и однц ма устройстве в К онцчески грунты в стодля отбора прческий никонеленный ня сем, корпус снокнах предохрками, причем ие концы скребка 7 скользят леннымц пред женки устройс(43) Опубликовано 25,05.7 Изобретеие относится к устройствамцля отбора проб грунтов.Известны устройства для отбора пробгрунтов, состояиие из вибратора, системытрубчатых секций, снабженкых на боковойповерхности стверстями для отбора пробгрунта, Отверстия оборудованы створками,насаженными кв вертикальные оси, 1.Наиболее близким к предлагаемому изобретео техническим решением являетсяустройство для отбора проб. грунтов, содержащее конический наконечник, корпус с окнами, разделенный кв секции внутренними перегородками 2,Недостатком...

Номер патента: 607881

Опубликовано: 25.05.1978

Авторы: Баясан, Галиуллин, Дубин, Исмаилов, Краснов

МПК: E02D 3/12

Метки: аккумуляции, основании, сооружения, холода

...в Риг 1 и 2 113 О,1 Якен 1, 5 1 едлвгаек 11 ечс т 1 О 11".т 1 О 111.; :.,.л 11.1 Рх вв 11 внтах 1".ы 110 лне;ш. коопусв, .1 Оеоеч 51 ый разрез 11 в фиг.8 3 стройство сОстОит из ковУСЯ 1, звп 1- ценного жидкостным хладегецтом 2, и установленной соосно с корпусом Внутоенней тоубы 3, в верхней чести которой Вы;Олне на диафрагма г 5 с Обратным кл)ви;5 ер). и установлен поршневой насос 6 с Обртьм клепаном 7, соединенный с ветровым (л любым другим) п)иводом с 1. имен)ци,м теп - ловое реле 8 и регулятор скорости ходя ПОРшнЯ 10, Корпус 1 может быть выполнен В виде системь труб малого диаметра 11 и двух емкостей 12 и 12.Емкости 12 и 13 располоены горизонтально друг нед другом, а трубы 11 установлены вокруг внутренней трубы .3 и сооб: щвются с...

Номер патента: 607882

Опубликовано: 25.05.1978

Авторы: Ивачев, Макаров

МПК: E02D 3/12

Метки: грунта, замораживания

...поцземной части устройства. Берхня часть трубы 3, ргсположенная ттсП ПОВЕРХНОСТЬО ГРУНТ. РазЕЩЕНВ С КОЛЬ" цевым Зазором Внутри трубы 2, которая является корпусом няпземного теплообменникя Уг тройГ ТРВ 1 руба 3 злкогГВ -нггзу з 1 гтущ кой,"-)а труба г закрыта сверху загту)ПКГ)й г 5 Е) КОТОРОЙ ЗВКРетгчен ЗЯЛИВНОЙ ПЯТРУбок 5, Кольцевой зазор межпу трубами 3. и 2 2 О за 1 ОЬ Т с С 1 иЗ"г КО 1 ЬПРВОЙ крЬШкот 6 РИттОИ трубы 1 помрщена трубд 7, обоазуоцтея с ней 1.ольпевой Зезоо, 1 Руба 7 в нижней частк не доходит по зчглущки 3, е в верхней чести закрыта заглушкой 8, тиже заглуш КИ 8 НОЛОтГттрубЫ т " ЕгсНЕНЯ ОВОгВЛЬН 11- МИ КанатаИ 9, РВЗМещЕННЫМИ В труба 2 С т од.,тЕт)Ы За )ОРОМ Мд)г ду Трггтба,Ч тгтСТг) рй ТВО 1)т КяОС В ЗяоатЕСЯ...

Номер патента: 607883

Опубликовано: 25.05.1978

Авторы: Прокопенко, Пшеничный

МПК: E02D 5/80

Метки: анкер, грунтовый

...повышает трудоемкость ра- зОбот по устройству грунтового анкера.Цель изобретения - повышение несущейспособности грунтового анкера.Это достигается тем, что в овый анкер выполнен нз анкерной азделенной на две разновеликие час, и упорной плиты 3. Разновеликие и 2 анкерной плиты выполнены соми примыкающими друг к другу под углом. Часть 1 (большая) выуширенной книзу и снабжена петлейрой прикреплена тяга 5. Скошенные азновеликих частей примыкают друг под углом, равным углу трения бебетону." Р" ОС ГВ:гн ОПО делам нзоб 3 3 ч. и ООКВа Оилиал 1111 По Од,. ул. роек тная Анкерная плита рас 1,олагается на пне ВЕРТИКаЛЬНОГО КОТЛОВана, Устпаг ВЛРЛОГО МЕХа:И 118 С 1 гигМ СНОСОбом, 1 10 оная гГИтаОНС -ПОТЭжана Б БаГгХНЕИ 1 ЯСИ КОТ.свана И С,1 У 1...

Номер патента: 607884

Опубликовано: 25.05.1978

Авторы: Кисурин, Моргунов, Циунчик, Якимович

МПК: E02D 5/80

Метки: анкер, грунтовый

...на штоке анкера посредством патрубкв 5, поперечные полосы 6, закрепленные на внешней стороне продольных гибких полос 4. Грунтовый анкер пок эщают в заранее пробуренную скважину и в эластичную оболочку 2 по шдацгу 3 подают под давлением жидкость или газ. Эластичная оболочка расширяется и к е выИзобретение относится к области строительства и касается конструктивного выполнения грунтовых анкеров, используемых при креплении в грунте различных сооружений.Известен грунтовый анкер, погружвемый в заранее пробуренную скважину, включающий шток и прикрепленный к нему анкерующий элемент ) 1. Конструкция этого анкера сложна в изготовлении.Наиболее близким техническим решением 1 О к изобретению чвляется грунтовый анкер, включающий эластичную...

Номер патента: 607885

Опубликовано: 25.05.1978

Авторы: Богинский, Гурков, Климашко, Костылев, Смоляницкий

МПК: E02D 7/02, E21B 1/00

Метки: действия, пневматическое, ударного

...г.оказано пнег. -матическое устройство ударного действияпри переднем положен 1 ьи ударника,ГТГ Г ,Устройство имеет корпус 1, и полости которого установлен ступенчатый ударник 2 С ОСЕВЫМ 3 И РаДИОЛЬНЫссссс 4 КаналаМИ,В осевом канале Э,установлена трубка 5 т в которой размещен Гибкий псгружаемый 1 Б стержневой элемент 6. Трубка 5 неподвнж= но закреплена в корпусе 1 и гайке 7 и имеет выходь 1 на ик, торцовые поверхности,па внутренней поверхности ударника ГГ Вь 1- полнена расточка 8, которая оканчивается 10 за радиальным каналом 4 и образует с труб кой 5 кольцевой канал 9, служащий дли периодического сообщения камеры 1 О обратного хода с камерой 11 рабочего хода и с вы=- хпопной камерой 12, которая образована В Б гайке 7 посредством...

Номер патента: 607886

Опубликовано: 25.05.1978

Автор: Дондыш

МПК: E02D 7/10

Метки: испытания, нагрузкой, оснований, статической, стенд, фундаментов

...подставки - блоками,ледовательский, эксперМентвльый ельскому строительству тенд для испытаний основанийОв статической нагрузкой содс отверстиями 2 для пропускканата 3, свмобвлансируюшуюсустройство для преобразовай спл,;включающее опорный штввку 6 с проушинами 7 и осрую насажен блок 9. Домкратдством шарнира 11 сопряжен ссирующейся трвверсой 12. Кроройство содержит стойку 13 сшарниров 14, с:вльну 10спьпываемую сваю 16. каната 3 крепят к бвке 1 расстоянии от шарнира 14.о шарнира тСоставитель А, АфонинТехред К, Гаврон, Корректор Н, Я М орозо П одписн оеСовета Министров СССоткрытийущсквя нвб., д. 4/5 комитет нии обр Ж13035, Москв ул, Проектная, 4 пливл Г 1 П втентф, г, Уж До начала включения в работу домкратов 10, имеющих между собой...

Номер патента: 607887

Опубликовано: 25.05.1978

Авторы: Брагинский, Каримов, Сорокин, Фахретдинов, Цытленок

МПК: E02D 7/12

Метки: дизель-молот, трубчатый

...части рабочетановлены улавливающие качестве ловителя шаб змешеннваюшие полукольота 3, вы по емных подра 1 ус ца 4,в25, няюшие также функцию ентом, а Изобретение касается свайных работ и, ь частности конструкции молотов для погружетпи свай и т.п, элементов.Известны трубчатые дизель-молоты, включающие рабочий цилиндр, шабот, амортизирующую прокладку на опорном кольце и улавливающие полукольца ГМ.При опускании шабота до соприкосновения с верхней скошенной плоскостью улавливаюцих полуколец нагрузка передается через опорное кольцо стяжным болтам с фасотеньми гайкамн, что обеспечивает запирание шабота и предохраняет его от выхода эа гределы рабочего цилиндра.. джаримов, В. П. Сорокин, М, Х. фахретдинЛ. Цытленок Недостатком этого...

Номер патента: 607888

Опубликовано: 25.05.1978

Авторы: Ананьев, Гильман, Гольдшляк, Зотов

МПК: E02D 27/12

Метки: зданий, сооружений, фундамент

...сваи и уплотненный грунт включаютеоя в работу за Это достигается тем, что. известный фундамент для зданий, сооружений по авт; О св, % 375348 снабжен горизонтальной арматурной сеткой и зактепленными,на ней вертикальными стержнями с горизонтальными фиксирующими элементами, причем торизонтальная арматурная сетка размещена Изобретение относится к строительству, в частности к фундаментостроению, и может быть использовано при строительстве зданий и сооружений, возводимых на просадочных грунтах.В основном авт. св. М 375348 описан фундамент для зданий и сооружений, возводимый на просадочных грунтах, включаю- щите грунтобетонные сваи, уплотняющие Однако для восприятия внецентренных нагоузок такой фундамент должен иметь значительные...

Номер патента: 607889

Опубликовано: 25.05.1978

Авторы: Литвинцев, Нивин, Осипов, Слоним

МПК: E02D 27/14

Метки: свайный, фундамент

...Обойма 3 и траверса 19 объединены основанием 25, прикрепленным квтулке 20 винтами 26,40Нижняи обойма 4 содержит надетьгй нанее поворотно опорньлт столик 27, имеющийотверстия 28 для тяжей 5,. кронштейны 29для поддержания опорного столика 27, Обойма 4 имсет выступы 30 и,отверстия 3145длч крепления к свае щтырем 9. Выступы30 входят в прорези 17 на обойме 3, вследствие чего обе обоймы объединены междусобой и исключается поворот сбойм 3 относительно продольной оси обоймы 4,Тюки 5 имеют винтовую нарезку, а наиокнем концс проушину с отверстием длякрепления тяже к ростверку с помощью штыря1 4. На тяжи ндвинчены Опорньи Гайки б и755Возведение свайного фундамента осуществляется в следующем порядке,На плавучее средство, например,...

Номер патента: 607890

Опубликовано: 25.05.1978

Автор: Нейбург

МПК: E02D 27/34

Метки: здания, сейсмостойкого, фундамент

...вго толчка. Фундамент состоит из верхней опорной части 1 и нижней опорной части 2, Верхняя опорная часть опирается непосредственно на нижнюю через промежуточный подвижной элемент 3, выполненный в виде шара и погруженный в вязкую жидкость 4, которая препятствует его возвращению в первоначаль ное положение в случае его разгрузки во время сейсмического толчка, Смежные поверхности опорных частей выполнены с чередующимися выступами 5 и впадинами 6, при чем каждый выступ выполнен в вице усеченного. конуса, при атом выступы верхней и нижней опорных частей соосны и обращены друг к другу меньшими основаниями, Форма впадин 6 соответствует форме выступов 5,При сейсмическом толчке верхняя опорная часть с расположенной над ней надзем,ной частью...

Номер патента: 607891

Опубликовано: 25.05.1978

Автор: Мхеидзе

МПК: E02D 29/02

Метки: подпорная, стенка

...уголкового очертания; горизонтальные пол.киконтоФорсов лицевого элемента Х объединены ригелем 3, имеющим выступающие конОцы. В грунтовой засыпке размещены горизонтальными рядами прямоугольные рамы 4,две противолежащие стороны которых им 81 отвыступы.Прямоугольные рамы ч рядасмежного 15с лицевь.ми элементами, выступающими концами, обращенными к лицевому элементу,находятся в зацеплении с вь;ступаю 1 дими концами ригелей 3,Прямоугольные рамы 4 каждого осталь- юного ряда Выступающими концами находятся9в зацеплении с прилегающими к ним выступаю 1 цими концами прямоугольных рам 4смежных рядов, а концы ригелей 3 и прямоугольных рам 4 по контуру каждого Яруса 21объединены посредством П-образных элементов 5 1=Озведение подпорной...

Номер патента: 608879

Опубликовано: 30.05.1978

Автор: Кузеняткин

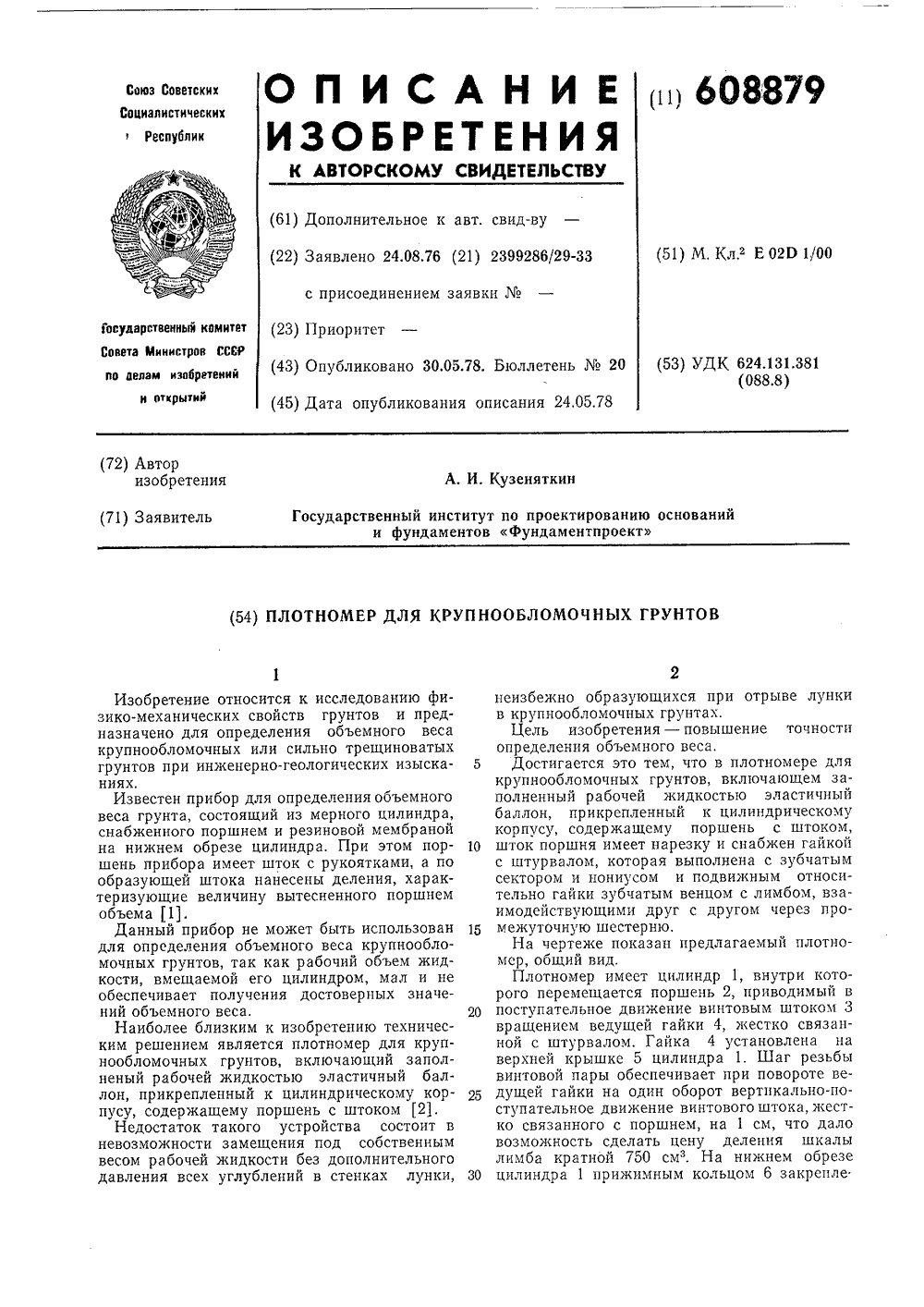

МПК: E02D 1/00

Метки: грунтов, крупнообломочных, плотномер

...повороте на один оборот ведущей гайки лимб поворачивается на одно деление, положение которого фиксируется шариковым фиксатором,Поршень 2 имеет устройство 13, обеспечивающее регулировку плотного прилегания уплотнительных колец 14 к стенкам цилиндра 1. На штоке 3 установлены прозрачный воздухосборник 15, манометр 16 для измерения давления жидкости и пробка 17 для спуска воздуха, соединенные с полостью цилиндра каналом 18. Основание-шаблон 19 ограничи. вает размеры зумпфа в плане и служит основанием для прибора в процессе проведения опыта, Штыри 20 крепят основание-шаблон 19 к грунту.Работает плотномер следующим образом, На выровненной поверхности исследуемого грунта устанавливают основание-шаблон 19, который штырями 20 крепится к грунту....

Номер патента: 608880

Опубликовано: 30.05.1978

Автор: Шаранский

МПК: E02D 1/00

Метки: зонда, тарировки

...опорную плиту 3 с углублением 4 в центре по форме наконечника 5 зонда. Затем оборудуют скважину направляющим устройством 6, обеспечивающим вертикальность и свободное перемещение зонда, сквозь которое опускают в скважину зонд. После этого прикладывают к внутреннему элементу (штоку) 7 зонда нагрузку Р, равную максимальному усилию, развиваемому вдавливающим устройством установки статического зондирования, и, не снимая нагрузки Р, приподнимают и опускают на величину свободного хода 8 внешний подвижный элемент (штангу) 9 зонда, замеряя при этом усилие, необходимое для преодоления трения между штангой 9 и деформированным нагрузкой Р штоком 7 зонда.Рассчитывают удельную величину этого трения ,. путем деления величины усилия на длину штанги...
