Способ возведения противофильтрационной диафрагмы грунтовой плотины

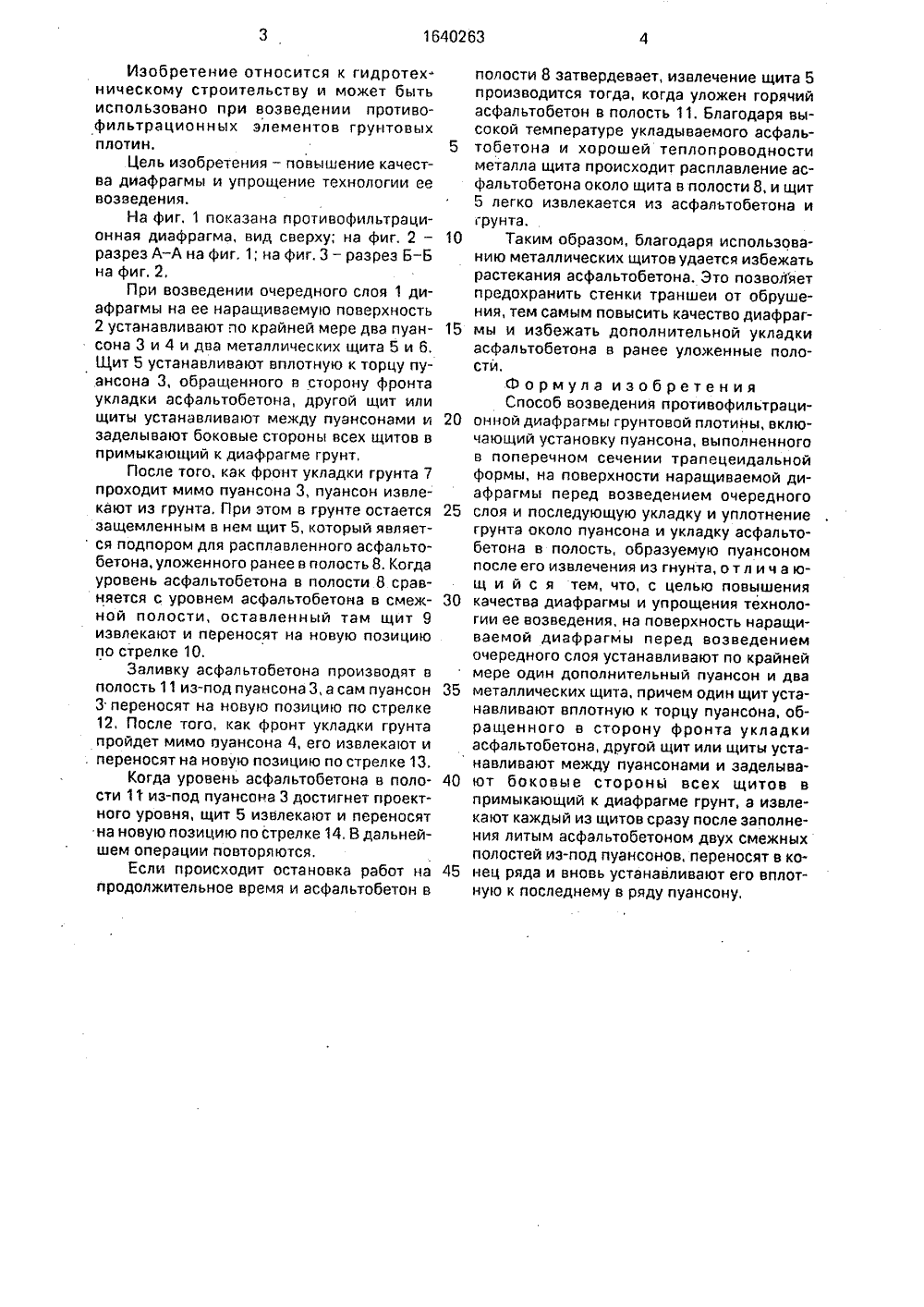

)й Е 02 ВЗ/16 ИСАНИЕ ИЗОБРЕТЕН СКОМУ СВИ ЛЬСТ К довательскийЕ.Веденеева СССР985,Я ПРОТИВОРАГМЫ ГРУНГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР(54) СПОСОБ ВОЗВЕДЕНФИЛЬТРАЦИОННОЙ ДИАФТОВОЙ ПЛОТИНЫ(57) Изобретение относится к гидротехническому строительству и может быть использованоо при возведении противофильтрационных элементов грунтовых плотин, Цель изобретения - повышение качества диафрагмы и упрощение технологии ее возведения. На поверхность наращиваемой диафрагмы перед возведением очередного слоя 1 устанавливают не менее двух пуансонов 3 и 4 и металлических щитов 5 и 6. Извлекают щиты 5 и 6 сразу после заполнения литым асфальтобетоном двух смежных полостей из-под пуансонов и переносят в конец ряда. 3 ил,Изобретение относится к гидротехническому строительству и может бытьиспользовано при возведении противофильтрационных элементов грунтовыхплотин.Цель изобретения - повышение качества диафрагмы и упрощение технологии еевозведения.На фиг. 1 показана противофильтрационная диафрагма, вид сверху; на фиг. 2 -разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Бна фиг. 2.При возведении очередного слоя 1 диафрагмы на ее наращиваемую поверхность2 устанавливают по крайней мере два пуансона 3 и 4 и два металлических щита 5 и 6,Щит 5 устанавливают вплотную к торцу пуансона 3, обращенного в сторону фронтаукладки асфальтобетона, другой щит илищиты устанавливают между пуансонами изаделывают боковые стороны всех щитов впримыкающий к диафрагме грунт,После того, как фронт укладки грунта 7проходит мимо пуансона 3, пуансон извлекают из грунта, При этом в грунте остаетсязащемленным в нем щит 5, который являет ся подпором для расплавленного асфальтобетона, уложенного ранее в полость 8. Когдауровень асфальтобетона в полости 8 сравняется с уровнем асфальтобетона в смежной полости, оставленный там щит 9извлекают и переносят на новую позициюпо стрелке 10,Заливку асфальтобетона производят вполость 11 из-под пуансона 3, а сам пуансон3 переносят на новую позицию по стрелке12, После того, как фронт укладки грунтапройдет мимо пуансона 4, его извлекают и. переносят на новую позицию по стрелке 13.Когда уровень асфальтобетона в полости 11 из-под пуансона 3 достигнет проектного уровня, щит 5 извлекают и переносятна новую позицию по стрелке 14, В дальнейшем операции повторяются,Если происходит остановка работ напродолжительное время и асфальтобетон в полости 8 затвердевает, извлечение щита 5 производится тогда, когда уложен горячий асфальтобетон в полость 11, Благодаря высокой температуре укладываемого асфаль тобетона и хорошей теплопроводностиметалла щита происходит расплавление асфальтобетона около щита в полости 8, и щит 5 легко извлекается из асфальтобетона и грунта.10 Таким образом, благодаря использованию металлических щитов удается избежать растекания асфальтобетона. Это позволяет предохранить стенки траншеи от обрушения, тем самым повысить качество диафраг мы и избежать дополнительной укладкиасфальтобетона в ранее уложенные полости.Формула изобретения Способ возведения противофильтраци онной диафрагмы грунтовой плотины, включающий установку пуансона, выполненного в поперечном сечении трапецеидальной формы, на поверхности наращиваемой диафрагмы перед возведением очередного 25 слоя и последующую укладку и уплотнениегрунта около пуансона и укладку асфальтобетона в полость, образуемую пуансоном после его извлечения из гнунта, от л и ч а ющ и й с я тем, что, с целью повышения 30 качества диафрагмы и упрощения технологии ее возведения, на поверхность наращиваемой диафрагмы перед возведением очередного слоя устанавливают по крайней мере один дополнительный пуансон и два 35 металлических щита, причем один щит устанавливают вплотную к торцу пуансона, обращенного в сторону фронта укладки асфальтобетона, другой щит или щиты устанавливают между пуансонами и заделыва ют боковые стороны всех щитов впримыкающий к диафрагме грунт, а извлекают каждый из щитов сразу после заполнения литым асфальтобетоном двух смежных полостей из-под пуансонов, переносят в ко нец ряда и вновь устанавливают его вплотную к последнему в ряду пуансону,1640263 Составитель С, Лобаредактор Н. Бобкова Техред М,Моргентал Корректор Т, Колб Заказ 1002 Тираж 391 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г, У д, ул.Гагарина, 1
