Крепление откосов каменно-набросной плотины для пропуска паводков и льда

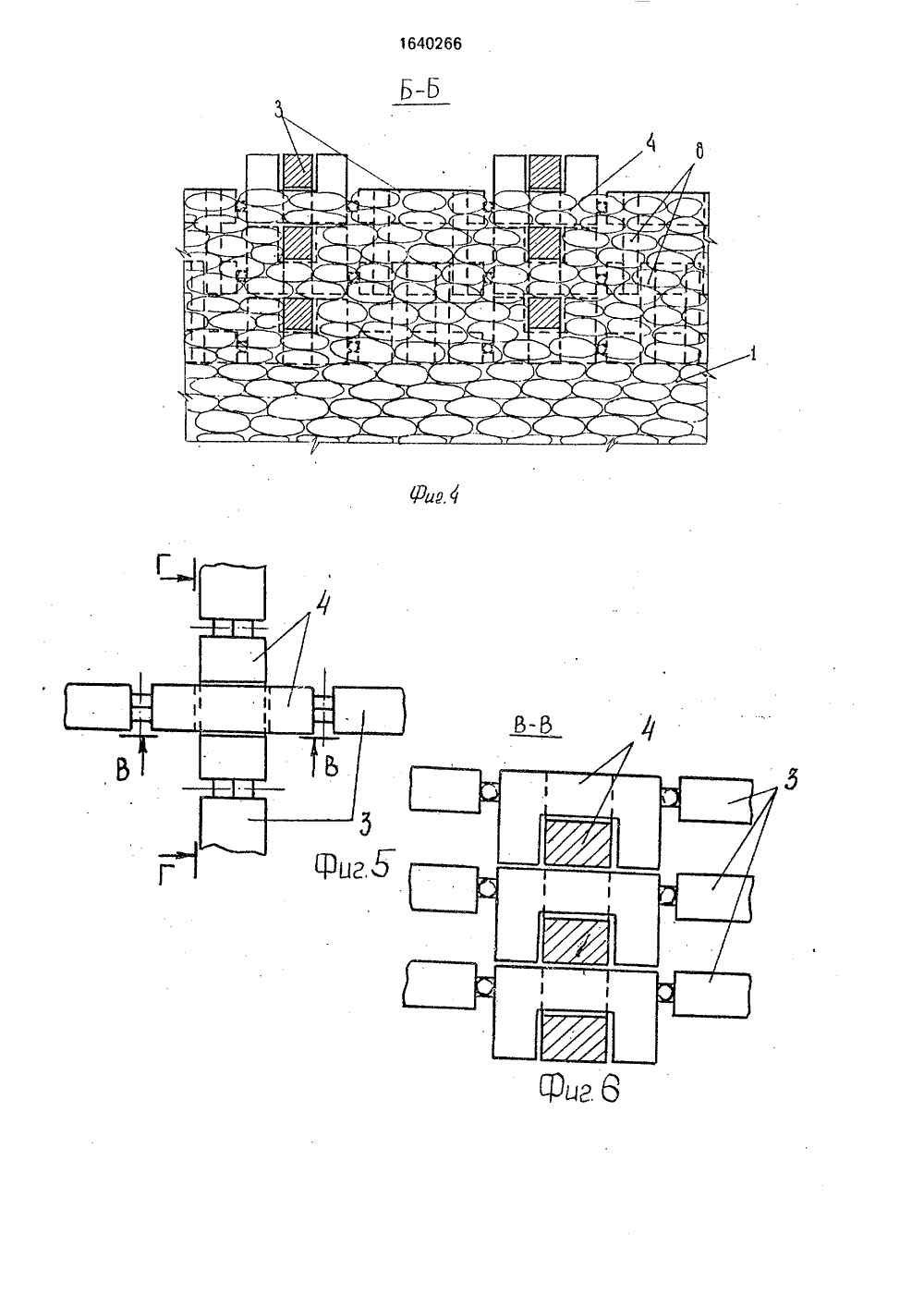

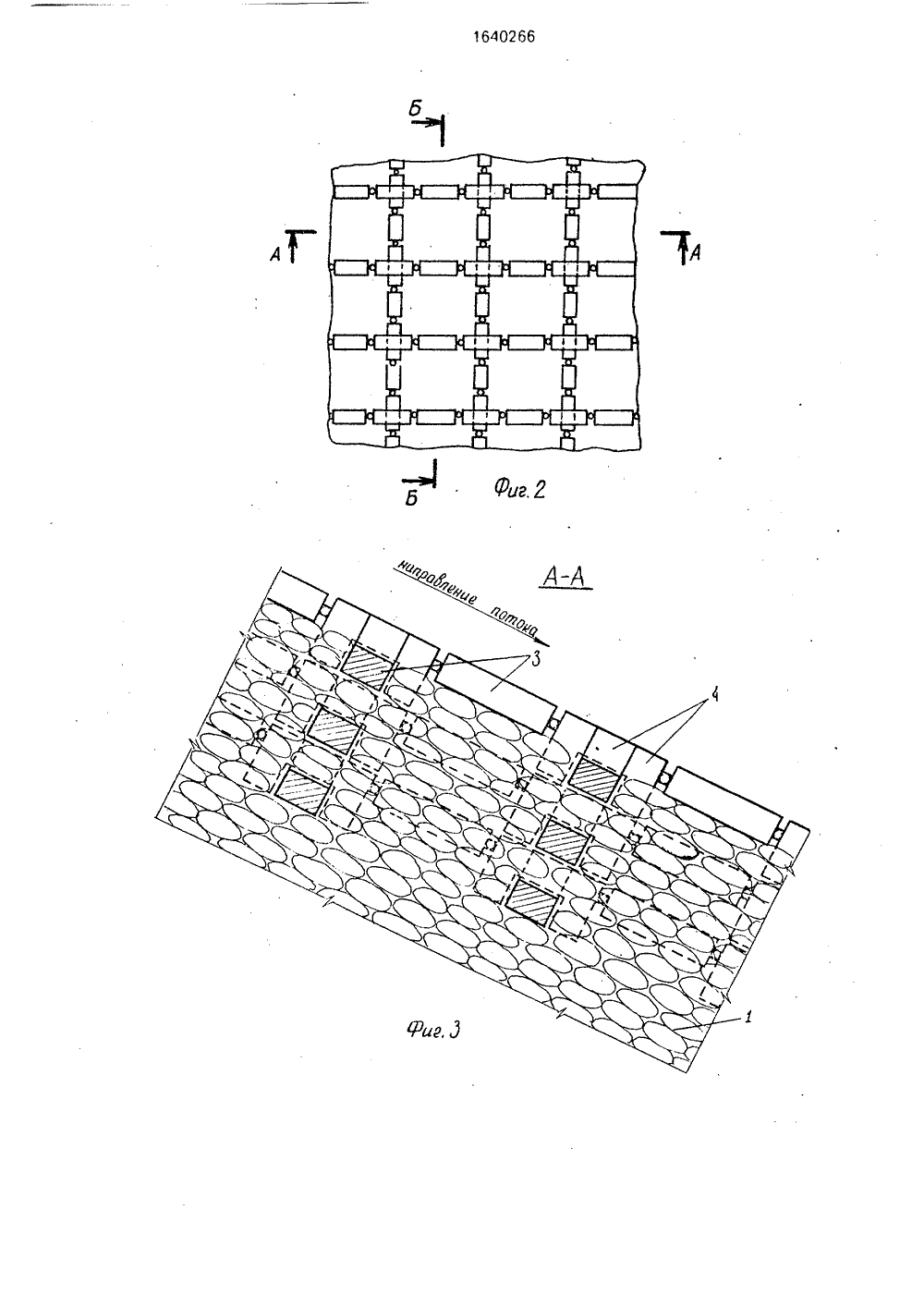

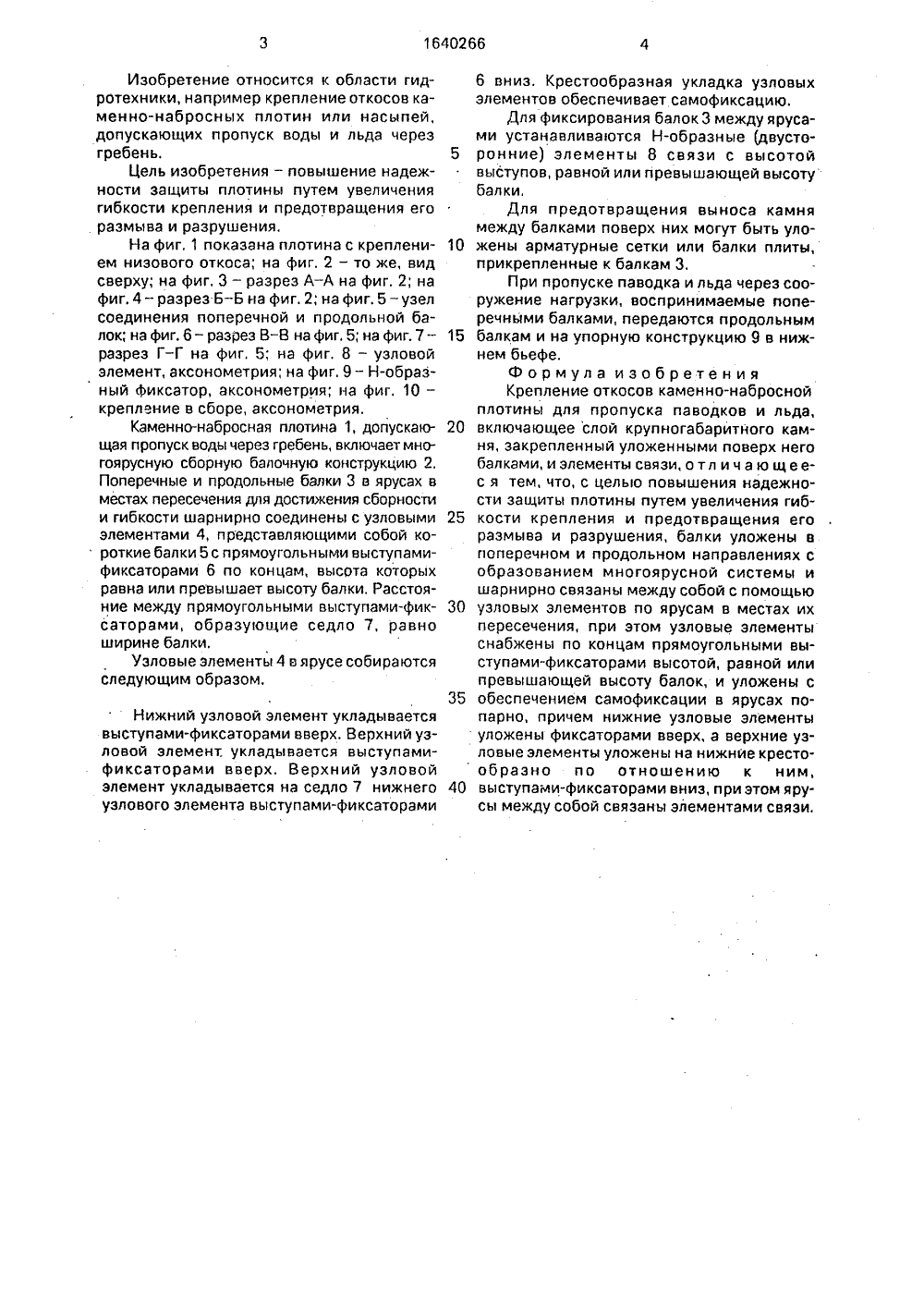

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК б 402 бб А 1)5 Е 02 В 3/ ЫЙ КОМИТЕТИЯМ И ОТКРЫТИ ГОСУДАРСТВЕ ПО ИЗОБРЕТЕ ПРИ ГКНТ СС1 НИЕ ИЗОБРЕТЕН ОП ЕТЕЛЬСТВУ К АВТОРСКОМУ 1(71) Сибирский филиал Всесоюзного научноисследовательского института гидротехники им. Б.Е.Веденеева(56) Гордиенко П.И. Водосливные плотиныиз каменной наброски. - Гидротехническое строительство, 1944, ЬЬ 3, с, 7-13.Пропуск паводков через недостроенные каменно-набросные плотины: Рекомендации по проектированию ВНИИВОДГЕО, М.1971, с. 50, 53 и 54.(54) КРЕПЛЕНИЕ ОТКОСОВ КАМЕННО-НАБРОСНОЙ ПЛОТИНЫ ДЛЯ ПРОПУСКА ПАВОДКОВ И ЛЬДА(57) Изобретение относится к гидротехническому строительству и предназначено для пропуска расходов воды и льда через недостроенные грунтовые сооружения, Цель изобретения - повышение надежности защиты плотины путем увеличения гибкости крепления и предотвращения его размыва и разрушения. Крепление откосов каменнонабросной плотины для пропуска паводков и льда представляет собой многоярусную систему поперечных и продольных балок 3. узловых элементов 4 и фиксаторов. Для предотвращения выноса камня между рядами балок уложена армосетка, прикрепленная к конструкции, либо уложены балки-плиты с фиксацией за поперечные балки конструкции, Между ярусами установлены элементы а связи, а продольные и поперечные балки шарнирно соединены узловыми элементами.10 ил.Изобретение относится к области гидротехники, например крепление откосов каменно-набросных плотин или насыпей,допускающих пропуск воды и льда черезгребень.Цель изобретения - повышение надежности защиты плотины путем увеличениягибкости крепления и предотвращения его. размыва и разрушения.На фиг, 1 показана плотина с креплением низового откоса; на фиг. 2 - то же, видсверху; на фиг, 3 - разрез А-А на фиг, 2; нафиг.4 - разрез Б-Б на фиг. 2; на фиг,5-узелсоединения поперечной и продольной балок; на фиг. 6 - разрез В-В на фиг. 5; на фиг. 7 -разрез Г - Г на фиг, 5; на фиг, 8 - узловойэлемент, аксонометрия; на фиг, 9 - Н-образный фиксатор, аксонометрия; на фиг, 10 -крепление в сборе, аксонометрия.Каменно-набросная плотина 1, допускающая пропуск воды через гребень, включает многоярусную сборную балочную конструкцию 2.Поперечные и продольные балки 3 в ярусах вместах пересечения для достижения сборностии гибкости шарнирно соединены с узловымиэлементами 4, представляющими собой короткие балки 5 с прямоугольными выступамификсаторами 6 по концам, высота которыхравна или превышает высоту балки, Расстояние между прямоугольными выступами-фиксаторами, образующие седло 7, равноширине балки,Узловые элементы 4 в ярусе собираютсяследующим образом,Нижний узловой элемент укладывается выступами-фиксаторами вверх. Верхний узловой элемент, укладывается выступами- фиксаторами вверх, Верхний узловой элемент укладывается на седло 7 нижнего узлового элемента выступами-фиксаторами 6 вниз. Крестообразная укладка узловыхэлементов обеспечивает самофиксацию.Для фиксирования балок 3 между ярусами устанавливаются Н-образные (двусто 5 ранние) элементы 8 связи с высотойвыступов, равной или превышающей высотубалки,Для предотвращения выноса камнямежду балками поверх них могут быть уло 10 жены арматурные сетки или балки плиты,прикрепленные к балкам 3,При пропуске паводка и льда через сооружение нагрузки, воспринимаемые поперечными балками, передаются продольным15 балкам и на упорную конструкцию 9 в нижнем бьефе.Формула изобретенияКрепление откосов каменно-наброснойплотины для пропуска паводков и льда,20 включающее слой крупногабаритного камня, закрепленный уложенными поверх негобалками, и элементы связи, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности защиты плотины путем увеличения гиб 25 кости крепления и предотвращения егоразмыва и разрушения, балки уложены впоперечном и продольном направлениях собразованием многоярусной системы ишарнирно связаны между собой с помощью30 узловых элементов по ярусам в местах ихпересечения, при этом узловые элементыснабжены по концам прямоугольными выступами-фиксаторами высотой, равной илипревышающей высоту балок, и уложены с35 обеспечением самофиксации в ярусах попарно, причем нижние узловые элементыуложены фиксаторами вверх, а верхние узловые элементы уложены на нижние кресто образно по отношению к ним,40 выступами-фиксаторами вниз, при этом ярусы между собой связаны элементами связи.1640266 В Ю оставитель Р, Наго хред М. Моргентал Корректор Т. Кол едактор Н, Бобков Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 аказ 1002 Тираж 393 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5
