Номер патента: 154869
Текст

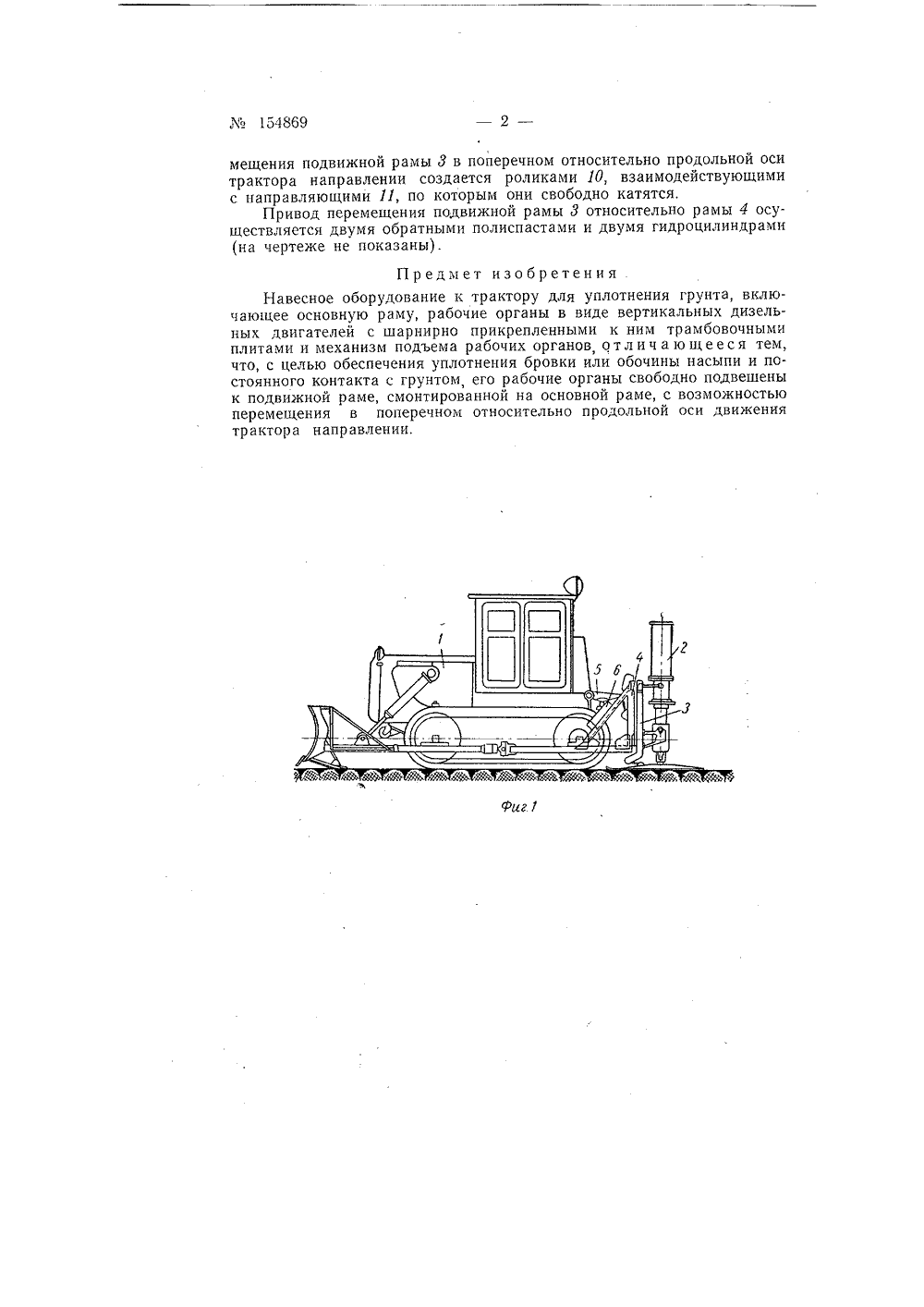

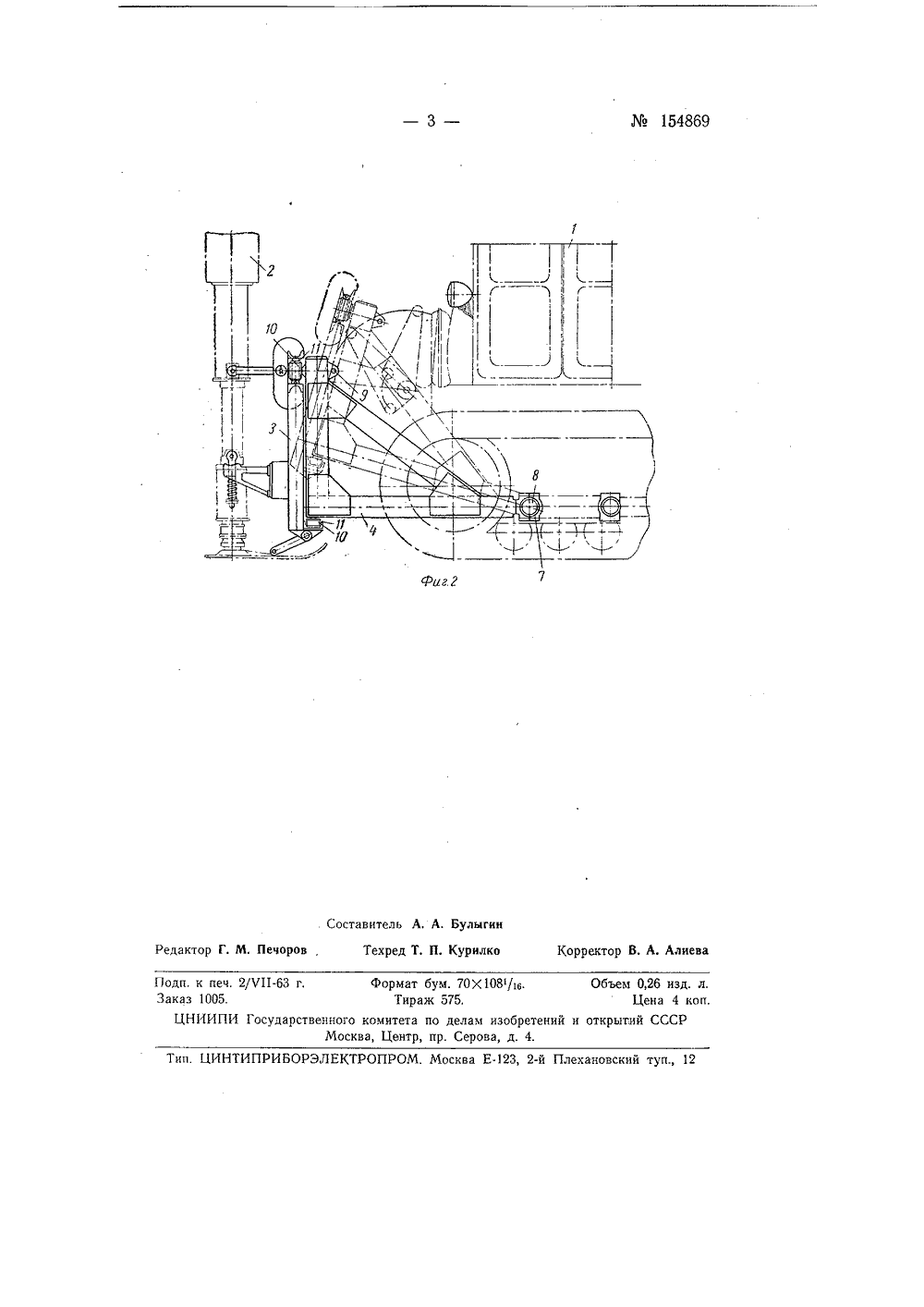

Класс Е 01 с; 19 с, 19154869 СССР ИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ одписная группа Ф И. Кантор, И, Г. Эфрос, П. Д, Стрельнико М, Б. Белькинд и П. П, БрицН СНОЕ ОБ ДЛЯ УП РУДО ВАН И Е К ТРАКТООТН ЕНИЯ ГРУНТА Заявлено 8 мая 1962 г, за777елам изобретений и открытий при 5/29-14овете Минис в Комитет п Опубликовано ов ССС Бюллетене изобретений и товарпык знакова 1963 г. от из- постооцессе бодной ной на ительИзвестно навесное оборудование к трактору для уплотнения грунта, включающее основную раму, рабочие органы в виде вертикальных дизельных двигателей с шарнирно прикрепленными к ним трамбовочными плитами и механизм подъема рабочих органов.Предлагаемое навесное оборудование к трактору в отличие вестного, обеспечивает уплотнение бровки или обочины насыпи и янный контакт трамбовочной плиты с уплотняемым грунтом в пр его уплотнения. Такое выполнение операций достигается сво подвеской рабочих органов к подвижной раме, смонтирован основной раме, с возможностью перемещения в поперечном относ но продольной оси трактора направлении.На фиг. 1 схематически изображено предлагаемое навесное оборудование к трактору для уплотнения грунта, вид сбоку; на фиг. 2 - схема монтажа подвижной рамы со свободно подвешенными рабочими органами на основной раме.Навесное оборудование к трактору 1 для уплотнения грунта включает четыре рабочих органа 2, свободно подвешенных к подвижной раме 3, имеющей возможность перемещаться в поперечном относительно продольной оси трактора направлении по основной раме 4. Оборудование имеет механизм 5 подъема рабочих органов 2 и механизм б перемещения рабочих органов 2 поперек продольной оси трактора, Основная рама 4 через подшипники 7 подвижно соединяется с приваренными к лонжеронам трактора цапфами 8 и с помощью проушин 9 присоединяется к механизму подъема 5 рабочих органов 2, Возможность пере1548 б 9 мещения подвижной рамы 3 в поперечном относительно продольной оси трактора направлении создается роликами 10, взаимодействующими с направляющими 11, по которым они свободно катятся,Привод перемещения подвижной рамы 3 относительно рамы 4 осуществляется двумя обратными полиспастами и двумя гидроцилиндрами (на чертеже не показаны).Предмет изобретенияНавесное оборудование к трактору для уплотнения грунта, включающее основную раму, рабочие органы в виде вертикальных дизельных двигателей с шарнирно прикрепленными к ним трамбовочными плитами и механизм подъема рабочих органов, о т л и ч а ю щ ее с я тем, что, с целью обеспечения уплотнения бровки или обочины насыпи и постоянного контакта с грунтом его рабочие органы свободно подвешены к подвижной раме, смонтированной на основной раме, с возможностью перемещения в поперечном относительно продольной оси движения трактора направлении.Фиг 1
СмотретьЗаявка
777175
МПК / Метки
МПК: E01C 19/36, E02F 5/22
Метки: 154869
Опубликовано: 01.01.1963
Код ссылки
